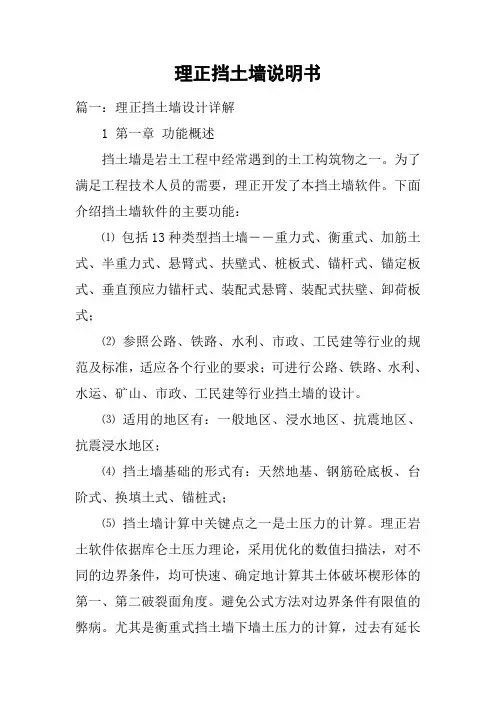

理正挡土墙说明书
篇一：理正挡土墙设计详解

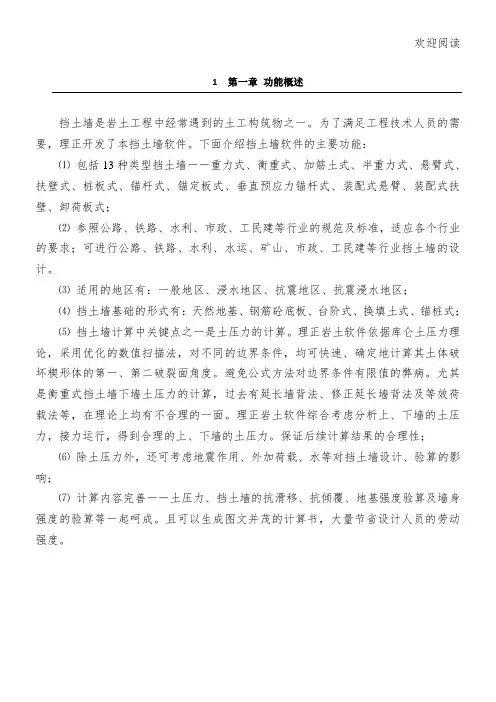

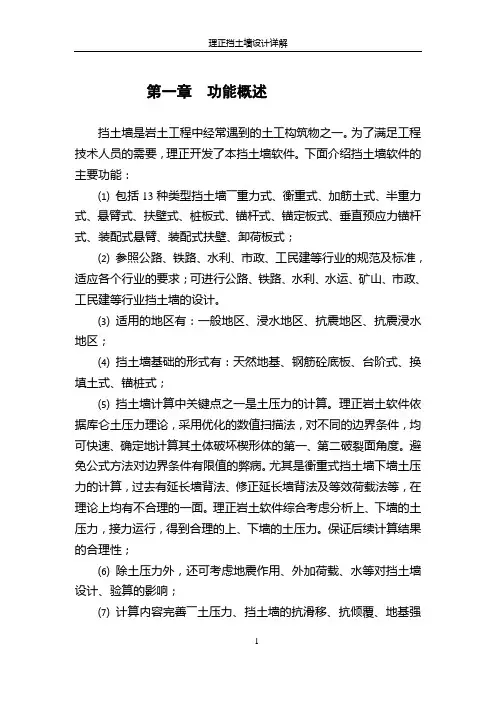

1 第一章功能概述
挡土墙是岩土工程中经常遇到的土工构筑物之一。为了满足工程技术人员的需要，理正开发了本挡土墙软件。下面介绍挡土墙软件的主要功能：
⑴包括13种类型挡土墙――重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆式、锚定板式、垂直预应力锚杆式、装配式悬臂、装配式扶壁、卸荷板式；
⑵参照公路、铁路、水利、市政、工民建等行业的规范及标准，适应各个行业的要求；可进行公路、铁路、水利、水运、矿山、市政、工民建等行业挡土墙的设计。
⑶适用的地区有：一般地区、浸水地区、抗震地区、抗震浸水地区；
⑷挡土墙基础的形式有：天然地基、钢筋砼底板、台阶式、换填土式、锚桩式；
⑸挡土墙计算中关键点之一是土压力的计算。理正岩土软件依据库仑土压力理论，采用优化的数值扫描法，对不
同的边界条件，均可快速、确定地计算其土体破坏楔形体的第一、第二破裂面角度。避免公式方法对边界条件有限值的弊病。尤其是衡重式挡土墙下墙土压力的计算，过去有延长墙背法、修正延长墙背法及等效荷载法等，在理论上均有不合理的一面。理正岩土软件综合考虑分析上、下墙的土压力，接力运行，得到合理的上、下墙的土压力。保证后续计算结果的合理性；
⑹除土压力外，还可考虑地震作用、外加荷载、水等对挡土墙设计、验算的影响；
⑺计算内容完善――土压力、挡土墙的抗滑移、抗倾覆、地基
强度验算及墙身强度的验算等一起呵成。且可以生成图文并茂的计算书，大量节省设计人员的劳动强度。
2 第二章快
速操作指南
2.1 操作流程
图2.1-1 操作流程
2.2 快速操作指南
2.2.1 选择工作路径
图2.2-1 指定工作路径
注意：此处指定的工作路径是所有岩土模块的工作路径。进入某一计算模块后，还可以通过按钮【选工程】重新指定此模块的工作路径。
2.2.2 选择行业及挡墙形式
1．适用于公路、铁路、水利及其它行业。
2．挡土墙的计算项目有十三种供选择：重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆式、锚定板式、垂直预应力锚杆式、装配式悬臂、装配式扶壁及卸荷板式挡土墙。
图2.2-2 选择计算项目
2.2.3 增加计算项目
点击【工程操作】菜单中的“增加项目”菜单或“增”按钮来新增一个计算项目。
图2.2-3 工程操作界面
2.2.4 编辑原始数据
当计算项目为重力式挡土墙时，须录入或选择如下参数：墙身尺寸、坡线土柱、物理参数、基础、整体稳定性等数据，交互窗口如图
2.2-4。
图2.2-4 挡土墙数据交互对话框
注意：
1. 集中的参数交互界面，即把几乎所有的参数置于一个界面上，操作简单，大大提高了人机交互的效率，这是理正岩土系列软件的一个共性特征。
2. 同时提供了有关参数的即时弹跳说明信息，方便用户理解参数的意义。
2.2.5 当前挡墙计算
在数据交互对话框中设臵好各项参数，点击【计算】按钮来进行当前题目的计算；或者单击【辅助功能】菜单的“计算”。
2.2.6 计算结果查询
计算结果查询界面分为左右两个窗口，左侧窗口用于查询图形结果，右侧窗口用于查询文字结果。
篇二：重力式挡土墙理正参数的自我整理
根据下表，取为土质地基，基底偏心距容许值取
0.17B，截面偏心距容许值取0.25B，不属于抗震区挡土
墙，不考虑抗震情况：
填料初步考虑为回填矿渣，认为是石屑类，取内摩擦角为35°，填料重度取18KN/m3。
换算土柱高度：
根据内插法，可知q取16.125KN/m3，则土层厚度取h。=16.125/18=0.90m。
：
地面横坡角度：理正说明里面没有涉及地面横坡角度的经验取值办法，出于安全考虑取为0 水位的取值：水位的取值直接反映的是工况的选择，选取完建期工况（施工刚刚完成）：墙面、背侧水位均在河床以下；选取水位骤降情况：控制闸放水后，墙前水位在河床底部，墙背后的
排水滞后，水位选正常水位的一半；正常蓄水情况：墙前正常水位，墙后水位比正常水位高0.5m
设计洪水情况：墙前正常水位，墙后水位比正常水位高0.5m。
浮容重的取值：浮容重出于安全考虑，取容重
-8.
地基土考虑为强风化的岩基础，按照砂性土考虑；地
基土容重按照下表取20，
根据地基承载力的特征值按照下表取240kpa，（取其容许承载力为300kpa）?
篇三：理正挡土墙设计软件应用实例(11月)
理正软件在挡土墙设计中的应用
【摘要】：本文以四川省旺苍县防洪堤项目为例，主要介绍理正软件在计算挡土墙土压力、验算稳定性等过程中的应用。
【关键词】：理正软件；挡土墙计算。
1、确定挡土墙型式为衡重式挡土墙。
2、挡土墙尺寸拟定：
首先根据河流的设计洪水位线和相关的水文资料，确定防洪堤堤顶高程；然后依据计算的冲刷深度确定挡土墙底部从地面以下的最小埋深；根据堤顶高程（挡土墙顶高）和最小埋深初步拟定挡土墙高度H。查《挡土墙设计实用手册》可知，挡土墙上墙高一般取0.45~0.55H，台宽一般取0.25~0.3H，上墙背坡斜率坡度一般取1：0.25~1：0.3，下墙背坡斜率坡度一般取-1：0.2~-1：0.4，墙底倾角一般取5°~10°，即坡率为1：5~1：20，挡墙面坡坡度根据功能使用
要求，一般取0（直立）或为较大坡度。本项目以10m高挡土墙为例，具体尺寸选取如下：
3、参数选取：
（1）安全系数：
安全系数的选取如下，其中基底偏心距容许值为：1/6×B=1.13，截面偏心距容许值与抗震截面偏心距容许值均为：1/4×B=1.69（其中B表示墙底宽度）。其他安全系数的选取均于《挡土墙设计实用手册》查取：
（2）计算参数选取：
其中墙后填土为碎石渣，内摩擦角为40°，粘聚力为0kPa，容重为19KN/m3，墙背与墙后填土摩擦角一般取墙后填土内摩擦角的1/2；地基土为卵石土，容重为1819KN/m3，内摩擦角为35°，摩擦系数为0.4；地基承载力按工程设计标准取值，本项目取500 kPa，墙底为碎石垫层，摩擦系数取0.5。墙身采用C20块石混凝土，容重为23KN/m3，容许压应力、容许剪应力和容许拉应力查《混凝土结构设计规范（GB 50010_XX）》可知：
4、附加外力与坡线土柱：
（1）确定坡面段数，即挡土墙后方结构设计线以及形成构造物后的地面线形成的坡
线；
（2）车辆荷载换算土柱：
①计算路基宽度内可并排车的列数，本项目路基面总宽
3.5m，根据《公路桥涵设计通用规范（JTGD60-XX）》中车辆布置尺寸，轮距为1.8m，车宽2.5m，路面上仅可通行1列此种车辆；
②计算每个车轮的位置：
土楔体的宽度为3m，布置宽度范围内的车轮及轮重表：轮号路边距离（m）轮宽（m）轮压（kN）上轮压（kN）010.5 0.315 15
022.3 0.315 15
030.5 0.660 60
042.3 0.660 60
050.5 0.660 60
062.3 0.660 60
070.5 0.670 70
082.3 0.670 70
090.5 0.670 70
102.3 0.670 70
③计算作用在路基上的车体的总重力：
荷载值SG=825kN
④计算布置长度：
B=13+H*tan30°=18.77（m）(H为挡墙高度)
⑤计算换算土柱的高度：
h=825÷（3×18.77×18）=0.814（m）
5、挡土墙计算:
对挡土墙进行各组合最不利结果的验算：
(一) 滑移验算
安全系数最不利为：组合1(一般情况)
抗滑力 = 697.250(kN),滑移力 = 212.246(kN)。
滑移验算满足: Kc = 3.285 > 1.300
安全系数最不利为：组合1(一般情况)
抗滑力 = 697.250(kN),滑移力 = 212.246(kN)。
地基土层水平向: 滑移验算满足: Kc2 = 1.985 >
1.300
(二) 倾覆验算
安全系数最不利为：组合1(一般情况)
抗倾覆力矩= 5899.602(kN-M),倾覆力矩= 989.461(kN-m)。
倾覆验算满足: K0 = 5.962 > 1.500
(三) 地基验算
作用于基底的合力偏心距验算最不利为：组合1(一般情况)
作用于基底的合力偏心距验算满足:e=-0.602 墙趾处地基承载力验算最不利为：组合1(一般情况)
墙趾处地基承载力验算满足: 压应力=90.884 墙踵处地基承载力验算最不利为：组合1(一般情况)
墙踵处地基承载力验算满足: 压应力=377.547 地基平均承载力验算最不利为：组合1(一般情况)
地基平均承载力验算满足: 压应力=234.216 (四) 基础验算
不做强度计算。
(五) 上墙截面强度验算
[容许应力法]:
截面上偏心距验算最不利为：组合1(一般情况)
截面上偏心距验算满足: e1= 0.662 压应力验算最不利为：组合1(一般情况)
压应力验算满足: 计算值= 191.728 拉应力验算最不利为：组合1(一般情况)
拉应力验算满足: 计算值= 33.177 剪应力验算最不利为: 组合1(一般情况)
剪应力验算满足: 计算值= -21.384 斜截面剪应力检算最不利为: 组合1(一般情况)
斜剪应力验算满足: 计算值= 25.146 (六) 墙底截面强度验算
[容许应力法]:
截面上偏心距验算最不利为：组合1(一般情况)
截面上偏心距验算满足: e1= -0.576 压应力验算最不利为：组合1(一般情况)
压应力验算满足: 计算值= 359.798 拉应力验算最
不利为：组合1(一般情况)
拉应力验算满足: 计算值= 0.000 剪应力验算最不利为: 组合1(一般情况)
剪应力验算满足: 计算值= -101.022 (七) 台顶截面强度验算
[容许应力法]:
截面上偏心距验算最不利为：组合1(一般情况)
截面上偏心距验算满足: e1= -0.146 压应力验算最不利为：组合1(一般情况)
压应力验算满足: 计算值= 257.067 拉应力验算最不利为：组合1(一般情况)
拉应力验算满足: 计算值= 0.000 剪应力验算最不利为: 组合1(一般情况)
剪应力验算满足: 计算值= -103.109 验算结果为安全。
6、若所选尺寸不满足要求，则重新选择挡土墙尺寸或修改挡土墙背坡坡度或相关参数（如
背墙斜率坡度、台宽等），重复计算，直至挡土墙验算满足为止。
参考文献：
1、《理正软件教程》；
2、《挡土墙设计实用手册》（中国建筑工业出版社）；
3、《水工挡土墙设计规范（SL379-XX）》；
4、《混凝土结构设计规范（GB 50010_XX）》。
第一章功能概述 挡土墙是岩土工程中经常遇到的土工构筑物之一。为了满足工程技术人员的需要，理正开发了本挡土墙软件。下面介绍挡土墙软件的主要功能： ⑴包括13种类型挡土墙――重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆式、锚定板式、垂直预应力锚杆式、装配式悬臂、装配式扶壁、卸荷板式； ⑵参照公路、铁路、水利、市政、工民建等行业的规范及标准，适应各个行业的要求；可进行公路、铁路、水利、水运、矿山、市政、工民建等行业挡土墙的设计。 ⑶适用的地区有：一般地区、浸水地区、抗震地区、抗震浸水地区； ⑷挡土墙基础的形式有：天然地基、钢筋砼底板、台阶式、换填土式、锚桩式； ⑸挡土墙计算中关键点之一是土压力的计算。理正岩土软件依据库仑土压力理论，采用优化的数值扫描法，对不同的边界条件，均可快速、确定地计算其土体破坏楔形体的第一、第二破裂面角度。避免公式方法对边界条件有限值的弊病。尤其是衡重式挡土墙下墙土压力的计算，过去有延长墙背法、修正延长墙背法及等效荷载法等，在理论上均有不合理的一面。理正岩土软件综合考虑分析上、下墙的土压力，接力运行，得到合理的上、下墙的土压力。保证后续计算结果的合理性； ⑹除土压力外，还可考虑地震作用、外加荷载、水等对挡土墙设计、验算的影响； ⑺计算内容完善――土压力、挡土墙的抗滑移、抗倾覆、地基强
度验算及墙身强度的验算等一起呵成。且可以生成图文并茂的计算书，大量节省设计人员的劳动强度。
1第二章快速操作指南 1.1操作流程 图2.1-1 操作流程 1.2快速操作指南 1.2.1选择工作路径 图2.2-1 指定工作路径 注意：此处指定的工作路径是所有岩土模块的工作路径。进入某一计算模块后，还可以通过按钮【选工程】重新指定此模块的工作路径。

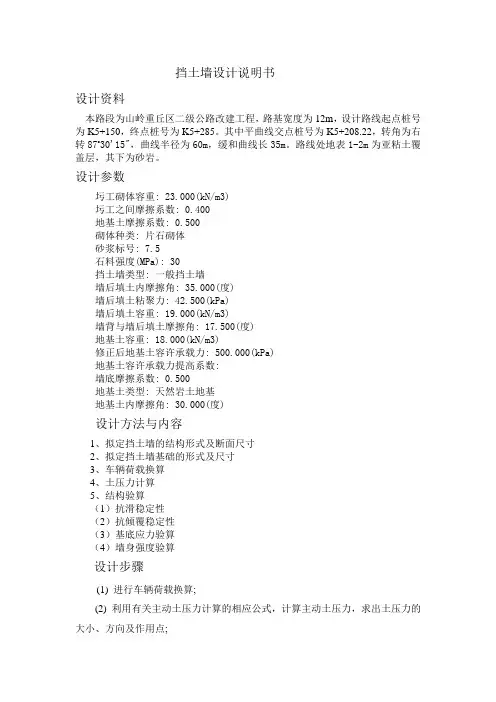

挡土墙设计计算书 1 工程概况 挡土墙是用来支撑天然边坡或人工边坡以保持土体稳定的建筑物。按照墙的形式，挡土墙可以分为重力式挡土墙，加筋挡土墙。锚定式挡土墙，薄壁式挡土墙等形式。本设计采用重力式挡土墙。 2 挡土墙设计资料 1.浆砌片石重力式路堤墙，填土边坡1:，墙背仰斜，坡度1::。 2.公路等级二级，车辆荷载等级为公路－II 级，挡土墙荷载效应组合采用荷载组合I 、II 。 3.墙背填土容重γ＝／m 3，计算内摩擦角Φ＝42°，填土与墙背间的内摩擦角δ ＝Φ/2=21°。 4.地基为砂类土，容许承载力[σ]=810kPa ，基底摩擦系数μ＝。 5.墙身材料采用5号砂浆砌30号片石，砌体a γ=22kN/m 3，砌体容许压应力为 []600=a σkPa ，容许剪应力[τ]=100kPa ，容许拉应力[wl σ]=60 kPa 。 3 确定计算参数 挡墙高度H =4m 填土高度a =2m 墙面倾斜坡度：1: 墙背倾斜坡度：1: 墙底倾斜坡率：0 扩展墙趾台阶：1级台阶，宽b 1=，高h 1=。 填土边坡坡度为1:；填土内摩擦角：042=φ，填土与墙背间的摩擦角?==212/?δ；
墙背与竖直平面的夹角?-=-=036.1425.0arctan α 墙背填土容重m 3 地基土容重：m 3 挡土墙尺寸具体见图。 图 挡土墙尺寸 4 车辆荷载换算 试算不计车辆荷载作用时破裂棱体宽度 (1) 不计车辆荷载作用 0=h 假定破裂面交于荷载内侧，计算棱体参数 A 、 B ： 18)42(21 )(21))(2(212200=+=+=+++= H a H a h H a A 7 )036.14tan()224(421 3221tan )2(21210=-?+??-??=+-=αa H H ab B 389.018 7 00=== A B A ?=?+?-?=++=964.4821036.1442δα?ψ； 715 .0)389.0964.48(tan )964.48tan 42(cot 964.48tan ) )(tan tan (cot tan tan =+???+?+?-=++±-=A ψψ?ψθ 则：?=++?>==?69.334 23 25.04arctan 57.35715.0arctan θ 计算车辆荷载作用时破裂棱体宽度值B ：
理正挡土墙说明书 篇一：理正挡土墙设计详解 1 第一章功能概述 挡土墙是岩土工程中经常遇到的土工构筑物之一。为了满足工程技术人员的需要，理正开发了本挡土墙软件。下面介绍挡土墙软件的主要功能： ⑴包括13种类型挡土墙――重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆式、锚定板式、垂直预应力锚杆式、装配式悬臂、装配式扶壁、卸荷板式； ⑵参照公路、铁路、水利、市政、工民建等行业的规范及标准，适应各个行业的要求；可进行公路、铁路、水利、水运、矿山、市政、工民建等行业挡土墙的设计。 ⑶适用的地区有：一般地区、浸水地区、抗震地区、抗震浸水地区； ⑷挡土墙基础的形式有：天然地基、钢筋砼底板、台阶式、换填土式、锚桩式； ⑸挡土墙计算中关键点之一是土压力的计算。理正岩土软件依据库仑土压力理论，采用优化的数值扫描法，对不同的边界条件，均可快速、确定地计算其土体破坏楔形体的第一、第二破裂面角度。避免公式方法对边界条件有限值的弊病。尤其是衡重式挡土墙下墙土压力的计算，过去有延长
墙背法、修正延长墙背法及等效荷载法等，在理论上均有不合理的一面。理正岩土软件综合考虑分析上、下墙的土压力，接力运行，得到合理的上、下墙的土压力。保证后续计算结果的合理性； ⑹除土压力外，还可考虑地震作用、外加荷载、水等对挡土墙设计、验算的影响； ⑺计算内容完善――土压力、挡土墙的抗滑移、抗倾覆、地基 强度验算及墙身强度的验算等一起呵成。且可以生成图文并茂的计算书，大量节省设计人员的劳动强度。 2 第二章快 速操作指南 2.1 操作流程 图2.1-1 操作流程 2.2 快速操作指南 2.2.1 选择工作路径 图2.2-1 指定工作路径 注意：此处指定的工作路径是所有岩土模块的工作路径。进入某一计算模块后，还可以通过按钮【选工程】重新指定此模块的工作路径。 2.2.2 选择行业及挡墙形式 1．适用于公路、铁路、水利及其它行业。
悬臂式挡土墙验算[执行标准：公路] 计算项目：悬臂式挡土墙 1 计算时间： 2014-05-05 11:30:47 星期一 ------------------------------------------------------------------------ 原始条件: 墙身尺寸: 墙身高: 3.350(m) 墙顶宽: 0.150(m) 面坡倾斜坡度: 1: 0.000 背坡倾斜坡度: 1: 0.040 墙趾悬挑长DL: 0.700(m) 墙趾跟部高DH: 0.300(m) 墙趾端部高DH0: 0.150(m) 墙踵悬挑长DL1: 0.800(m) 墙踵跟部高DH1: 0.300(m) 墙踵端部高DH2: 0.150(m) 加腋类型:不加腋 钢筋合力点到外皮距离: 50(mm) 墙趾埋深: 3.150(m) 物理参数: 混凝土墙体容重: 25.000(kN/m3) 混凝土强度等级: C30 纵筋级别: HRB400 抗剪腹筋等级: HRB400 裂缝计算钢筋直径: 16(mm) 挡土墙类型: 一般挡土墙 墙背与墙后填土摩擦角: 15.000(度) 地基土容重: 17.000(kN/m3) 修正后地基土容许承载力: 150.000(kPa) 地基土容许承载力提高系数: 墙趾值提高系数: 1.200 墙踵值提高系数: 1.300 平均值提高系数: 1.000 墙底摩擦系数: 0.300 地基土类型: 土质地基 地基土内摩擦角: 24.000(度)
墙后填土土层数: 2 土层号层厚容重浮容重内摩擦角粘聚力土压力 (m) (kN/m3) (kN/m3) (度) (kPa) 调整系数 1 1.000 18.000 --- 22.000 0.000 1.000 2 2.800 17.200 --- 24.000 14.500 1.000 土压力计算方法: 库仑 坡线土柱: 坡面线段数: 1 折线序号水平投影长(m) 竖向投影长(m) 换算土柱数 1 1.000 0.000 0 坡面起始距墙顶距离: 0.200(m) 地面横坡角度: 0.000(度) 墙顶标高: 0.000(m) 挡墙分段长度: 10.000(m) 钢筋混凝土配筋计算依据:《混凝土结构设计规范》（GB 50010--2002） ===================================================================== 第 1 种情况: 组合1 ============================================= 组合系数: 1.000 1. 挡土墙结构重力分项系数 = 1.000 √ 2. 填土重力分项系数 = 1.000 √ 3. 填土侧压力分项系数 = 1.200 √ 4. 车辆荷载引起的土侧压力分项系数 = 1.200 √ ============================================= [土压力计算] 计算高度为 3.350(m)处的库仑主动土压力 无荷载时的破裂角 = 0.000(度) 按假想墙背计算得到: 第1破裂角： 25.920(度) Ea=7.592 Ex=6.032 Ey=4.610(kN) 作用点高度 Zy=1.620(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在 墙身截面积 = 1.063(m2) 重量 = 26.566 kN 整个墙踵上的土重 = 19.194(kN) 重心坐标(0.485,-2.147)(相对于墙面坡上角点) 墙趾板上的土重 = 34.808(kN) 相对于趾点力臂=0.347(m)) (一) 滑动稳定性验算 基底摩擦系数 = 0.300 滑移力= 6.032(kN) 抗滑力= 25.553(kN) 滑移验算满足: Kc = 4.236 > 1.300 滑动稳定方程验算： 滑动稳定方程满足: 方程值 = 21.008(kN) > 0.0 (二) 倾覆稳定性验算 相对于墙趾点，墙身重力的力臂 Zw = 0.836 (m) 相对于墙趾点，墙踵上土重的力臂 Zw1 = 1.185 (m) 相对于墙趾点，墙趾上土重的力臂 Zw2 = 0.347 (m) 相对于墙趾点，Ey的力臂 Zx = 1.326 (m) 相对于墙趾点，Ex的力臂 Zy = 1.620 (m)

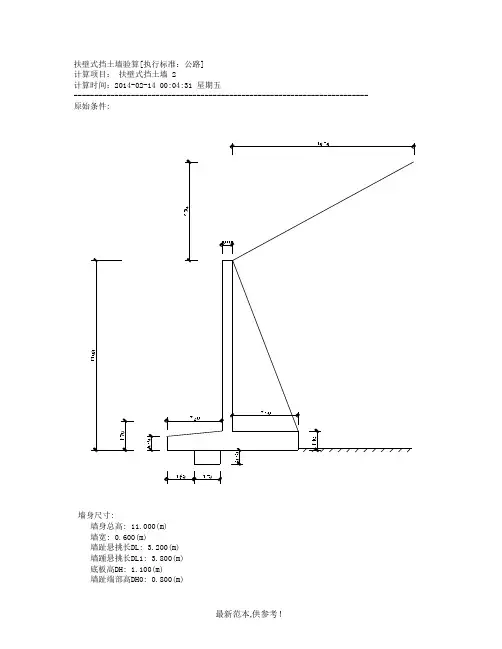

扶壁式挡土墙验算[执行标准：公路] 计算项目：扶壁式挡土墙 2 计算时间：2014-02-14 00:04:31 星期五 ------------------------------------------------------------------------ 原始条件: 墙身尺寸: 墙身总高: 11.000(m) 墙宽: 0.600(m) 墙趾悬挑长DL: 3.200(m) 墙踵悬挑长DL1: 3.800(m) 底板高DH: 1.100(m) 墙趾端部高DH0: 0.800(m)
扶肋间距: 3.000(m) 扶肋厚: 0.600(m) 扶壁两端墙面板悬挑长度: 0.984(m) 设防滑凸榫: 防滑凸榫尺寸BT1: 1.600(m) 防滑凸榫尺寸BT: 1.500(m) 防滑凸榫尺寸HT: 0.800(m) 防滑凸榫被动土压力修正系数: 1.000 防滑凸榫容许弯曲拉应力: 1.520(MPa) 防滑凸榫容许剪应力: 1.520(MPa) 钢筋合力点到外皮距离: 50(mm) 墙趾埋深: 1.700(m) 物理参数: 混凝土墙体容重: 25.000(kN/m3) 混凝土强度等级: C35 纵筋级别: HRB400 抗剪腹筋级别: HRB400 裂缝计算钢筋直径: 20(mm) 挡土墙类型: 一般挡土墙 墙后填土内摩擦角: 35.000(度) 墙后填土粘聚力: 0.000(kPa) 墙后填土容重: 19.000(kN/m3) 墙背与墙后填土摩擦角: 17.500(度) 地基土容重: 19.000(kN/m3) 修正后地基承载力特征值: 216.000(kPa) 地基承载力特征值提高系数: 墙趾值提高系数: 1.000 墙踵值提高系数: 1.000 平均值提高系数: 1.000 墙底摩擦系数: 0.500 地基土类型: 土质地基 地基土内摩擦角: 35.000(度) 土压力计算方法: 库仑 坡线土柱: 坡面线段数: 1 折线序号水平投影长(m) 竖向投影长(m) 换算土柱数 1 10.500 5.700 0 地面横坡角度: 0.000(度) 填土对横坡面的摩擦角: 35.000(度) 墙顶标高: 0.000(m) 挡墙分段长度: 10.000(m) 钢筋混凝土配筋计算依据：《公路钢筋混凝土与预应力混凝土桥涵设计规范》(JTG D62-2004) ===================================================================== 第 1 种情况: 1

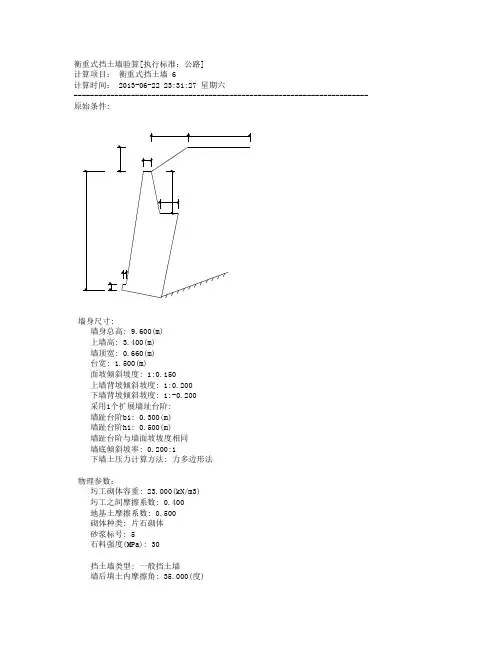

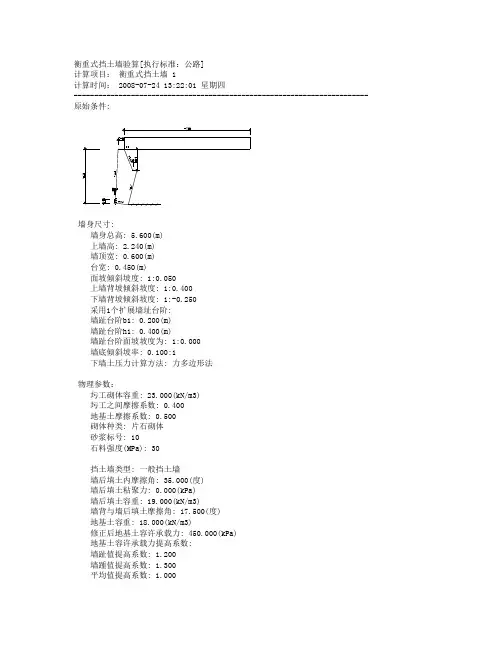

衡重式挡土墙验算[执行标准：公路] 计算项目：衡重式挡土墙 6 计算时间： 2013-06-22 23:31:27 星期六 ------------------------------------------------------------------------ 原始条件: 墙身尺寸: 墙身总高: 9.600(m) 上墙高: 3.400(m) 墙顶宽: 0.660(m) 台宽: 1.500(m) 面坡倾斜坡度: 1:0.150 上墙背坡倾斜坡度: 1:0.200 下墙背坡倾斜坡度: 1:-0.200 采用1个扩展墙址台阶: 墙趾台阶b1: 0.300(m) 墙趾台阶h1: 0.500(m) 墙趾台阶与墙面坡坡度相同 墙底倾斜坡率: 0.200:1 下墙土压力计算方法: 力多边形法 物理参数： 圬工砌体容重: 23.000(kN/m3) 圬工之间摩擦系数: 0.400 地基土摩擦系数: 0.500 砌体种类: 片石砌体 砂浆标号: 5 石料强度(MPa): 30 挡土墙类型: 一般挡土墙 墙后填土内摩擦角: 35.000(度)
