除尘器本体分项价格表
除尘器技术性能参数表
35T袋式除尘器
型号LCDM84×2-6
处理风量：105000m3/h
过滤面积：2460m2
滤袋数量：924只
滤袋长度：130×6m
耗钢量： 38T
20T袋式除尘器
型号LCDM84-7
处理风量：65000m3/h
过滤面积：1440m2
滤袋数量：588只
滤袋长度：130×6m
耗钢量： 23T
袋式除尘器
型号HMC48脉冲袋式除尘器处理风量：2000m3/h
过滤面积：36m2
滤袋数量：48只
滤袋长度：130×2m
耗钢量： 1T
1T袋式除尘器
处理风量：3000m3/h
过滤面积：50m2
滤袋数量：64只
滤袋长度：130×2m
耗钢量：
2T袋式除尘器
型号HMC112脉冲袋式除尘器处理风量：6000m3/h
过滤面积：84m2
滤袋数量：112只
滤袋长度：130×
耗钢量：3 T
4T袋式除尘器
型号PPC60-4脉冲袋式除尘器处理风量：12000m3/h
过滤面积：240m2
滤袋数量：240只
滤袋长度：130×
耗钢量：
6T袋式除尘器
处理风量：12000m3/h
过滤面积：320m2
滤袋数量：320只
滤袋长度：130×
耗钢量：
8T袋式除尘器
型号PPC64-6脉冲袋式除尘器处理风量：24000m3/h
过滤面积：384m2
滤袋数量：384只
滤袋长度：130×
耗钢量：
10T袋式除尘器
型号PPC64-8脉冲袋式除尘器处理风量：30000m3/h
过滤面积：512m2
滤袋数量：512只
滤袋长度：130×
耗钢量：
12T袋式除尘器
型号HCDM84-4低压脉冲袋式除尘器处理风量：36000m3/h
过滤面积：806m2
滤袋数量：336只
滤袋长度：130×6m
耗钢量：
脉冲袋式除尘器使用说明书 一、概述 脉冲反吹式除尘器是针对水泥搅拌站、钢厂、火力发电厂灰库、沥青搅拌站专门设计的高效净化专用设备，它采用了先进的清灰技术，具有气体处理能力大，净化效果好，结构简单，工作可靠，维修量小等优点。在结构设计上已考虑到了其布置特点，由于产品密封性好，故可露天布置。 二、技术参数 三、工作原理 含尘气体由进风口进入除尘器箱体内，细小尘粒由于滤袋的多种效应作用，被滞阻在滤袋外壁。净化后的气体通过滤袋上箱体出风口排出。随着使用时间的增长，滤袋表面吸附的粉尘增多，滤袋的透气性减弱，使除尘器阻力不断增大。为保证除尘器的阻力控制在限定的范围之内，由脉冲控制仪发出信号，循序打开电磁脉冲阀，使气包内的压缩空气由喷吹管各喷孔喷射到滤袋（称为一次风），造成滤袋间急剧膨胀，由于反向脉冲气流的冲击作用很快消失，滤筒又急剧收缩，这样使积附在滤袋外壁上的粉尘被清除。落下的灰尘进入灰库。
由于清灰是轮流向几组滤袋分别进行，并不切断需要处理的含尘空气，所以在清灰过程中，除尘器的处理能力不变。 喷吹系统简况： 喷吹系统的组成，脉冲阀A端接压缩空气气包，B端接喷吹管，脉冲阀背压式控制阀、控制动作由控制仪发出指令。在控制仪无信号输出时，控制阀的活动铁芯封住排气口，脉冲阀处于关闭状态。当控制仪发出信号时，控制阀将脉冲背压室与大气相通，脉冲阀开启，压缩空气由气包通过脉冲阀经喷吹管小孔喷进滤袋，造成滤袋内瞬时正压，实现清灰。 四、主要配件 1.脉冲控制仪 脉冲控制仪是电脉冲除尘器的主要控制装置。它输出的信号控制电磁脉冲阀，喷吹的压缩空气对滤袋循序清灰，使除尘器的阻力保持在设定的范围内，以保证除尘器的处理能力和除尘效率。（连接方法，请参考脉冲控制仪使用说明书） 五、安装过程 1、除尘器设备起吊时，应注意避免碰损箱体及配件。灌顶孔径必须小于除尘器。并焊接在储灰灌顶。 2、接通空气压缩机，连接到除尘器储气罐。 3、安装前对除尘器各部件进行全面检查，零部件是否完好齐全，如发现缺少，损坏或变形者，要修整补齐后方可安装。 4、.气包、电磁脉冲阀喷吹管的连接应可靠密封，不得有漏气现象。
YLFD系列气箱脉冲袋式除尘器技术性能参数表 YLFD--32系列YLFD--64系列YLFD--96系列 32--332--432--532--664--464--564--664--764--896--596--696--796--896--996--2×5处理风量（m3/h）6990890011160113901780022300267003120035700334004010046800535106010066900总过滤面积m293124155186248310372434496465557650744836929除尘室数（个）3456456785678910每室袋数（条）326496 滤袋总数（条）96128160192256320384448512480576672768864960压缩空气消耗量（Nm3×min）0.40.60.6(1.2)0.9(1.6) 1.2(2.5)设备总重（T） 2.85 4.1 5.3 6.58.39.811.713.41512.2151718.821.325.3 YLFD96系列YLFD128系列 96--2×696--2×796--2×896--2×996--2×10128--2×6128--2×7128--2×8128--2×9128--2×10128--2×11128--2×12处理风量（m3/h）8070094100107600121000134500134600157000179400201900224300247600269100总过滤面积m2112113081494168118681869218124922084311534273738除尘室数（个）121416182012141618202224每室袋数（条）96128 滤袋总数（条）115213441536172819201536179220482304256028163072压缩空气消耗量（Nm3×min） 1.2(2.5) 1.6(3.0) 1.8(3.5) 1.6(3.0) 1.8(3.5) 2.0(4.0)设备总重（T）30.235.340.345.450.443.952.76066.57278.586.4 YLFD系列YLFD系列滤袋规格（直径mm×长度）φ130×2500漏风率（%）＜3 滤袋材质根据烟气性质选用入口气体含尘浓度（g/Nm3）＜1000 滤袋风速（m/min） 1.2 出口气体含尘浓度（mg/Nm3）＜50 承受负压（Pa）≤6000除尘效率（%）＞99.9 除尘器阻力（Pa）＜1500 喷吹压力（MPa）0.5－0.7
电除尘器的选型计算 电除尘器应用成功与否，是与设计、设备质量、加工和安装水平、操作条件、气体和粉尘性质等多种因素相关联的综合效果。要取得理想的除尘效果，必须了解各有关环节与除尘机理的联系，考虑各种影响因素，正确设计计算。 1.影响除尘器性能的因素 影响电除尘器性能有诸多因素，可大致归纳为3个方面：烟尘性质、设备状况和操作条件。这些因素之间的相互联系如图4-71所示，由图可知，各种因素的影响直接关系到电晕电流、粉尘比电阻、除尘器内的粉尘收集和二次飞扬这3个环节，而最后结果表现为除尘效率的高低。 1)烟尘性质的影响粉尘的比电阻，适用于电除尘器的比电阻为104~1011?·㎝。比电阻低于104?·㎝的粉尘，其导电性能强，在电除尘器电场内被收集时，到达沉降极板后会快速释放其电荷，而变为与沉淀极同性，然后又相互排斥，重新返回气流，可能在往返跳跃中被气流带出，所以除尘效果差；相反，比电阻高于1011?·㎝以上的粉尘，在到达沉降极以后不易释放其电荷，使粉尘层与电极板之间可能形成电场，产生反电晕放电。 对于高比电阻粉尘，可以通过特殊方法进行电除尘器除尘，以达到气体净化，这些方法包括气体调质、采用脉冲供电、改变除尘器本体结构、拉宽电极间距并结合变更电气条件。 2)烟气湿度烟气湿度能改变粉尘的比电阻，在同样湿度条件下，烟气中所含水分越大，其比电阻越小。粉尘颗粒吸附了水分子，粉尘的导电性增大，由于湿度增大，击穿电压上长，这就允许在更高的电场电压下运行。击穿电压与空气含湿量有关，随着空气中含湿量的上升，电场击穿电压相应提高，火花放电较难出现，这种作用对电除尘器来说，是有实用价值的，它可使除尘器能够在提高电压的条件下稳定地运行，电场强度的增高会使降尘效果显著改善。 3)烟气温度气体温度也能改变粉尘的比电阻，而改变的方向却有几种可能：表面比电阻随温度上升而增加（这只在低温度交接处有一段）过渡区，表面和体积比电阻的共同作用区。电除尘工作温度可由粉尘比电阻与气体温度关系曲线来选定。 烟气温度的影响还表现在对气体黏滞性影响，气体黏滞性随着温度的上升而增大，这样影响其驱进速度的下降。气体温度越高队电除尘器的影响是负面的，如果有可能，还是在较低温度条件下运行较好，所以，通常在烟气进入电除尘器之前先要进行气体冷却，降温既能提高净化效率，又可利用烟气余热。然而，对于含湿量较高和有SO3之类成分的烟气，其温度一定要保持在露点温度20~30℃以上作为安全余量，以避免冷凝结露，发生糊板、腐蚀和破坏绝缘。 4)烟气成分烟气成分对负电晕放电特性影响很大，烟气成分不同，在电晕放电中电荷载体的迁移不同。在电场中，电子与中性气体分子相撞而形成负离子的概率在很大程度上取决于烟气成分，据统计，其差别是很大的，氦、氢分子不产生负电晕，氯与二氧化硫分子能产生较强的负电晕，其他气体互有区别；不同的气体成分对电除尘器的伏安特性及火花放电电压影响甚大，尤其是在含有硫酐时，气体对电除尘器运行效果有很大影响。 5)烟气压力有经验公式表明，当其他条件确定后，起晕电压随烟气密度而变化，烟气的温度和压力是影响烟气密度的主要因素。烟气密度对除尘器放电特性和除尘性能都有一定影响，如果只考虑烟气压力的影响，则放电电压和气体压力保持一次（正比）关系。在其他条件相同的情况下，净化高压煤气时电除尘器的压力比净化高压煤气时要高，电压高，其除尘效率也高。 6)粉尘浓度电除尘器对所净化的气体的含尘浓度有一定的适应范围，如果超过一定范围，除尘效果会降低，甚至中止除尘过程，因为在除尘器正常运行时，电晕电流是由气体离子和荷电尘粒（离子）两部分组成的，但前者的趋进速度约为后者的数百倍（气体离子
一、测量仪表的基本性能 1、精确度 （1）精密度δ 它表明仪表指示值的分散性，即对某一稳定的被测量，由同一个测量者，用同一个仪表，在相当短的时间内，连续重复测量多次，其测量结果（指示值）的分散程度。δ愈小，说明测量愈精密。 例如，某温度仪表的精密度δ=0.5℃，即表示多次测量结果的分散程度不大于0.5℃。精密度是随机误差大小的标志，精密度高，意味着随机误差小。 但是必须注意，精密度与准确度是两个概念，精密度高不一定准确。 （2）准确度ε 它表明仪表指示值与真值的偏离程度。 例如，某流量表的准确度ε=0.3m3/s,表示该仪表的指示值与真值偏离0.3m3/s。准确度是系统误差大小的标志，准确度高，意味着系统误差小。同样，准确度高不一定精密。（3）精确度τ 它是精密度与准确度的综合反映，精确度高，表示精密度和准确度都比较高。在最简单的情况下，可取两者的代数和，即τ=δ+ε。精确度常以测量误差的相对值表示。 2、稳定性 （1）稳定度 指在规定时间内，测量条件不变的情况下，由于仪表自身随机性变动、周期性变动、漂移等引起指示值的变化。一般以仪表精密度数值和时间长短一起表示。 例如，某仪表电压指示值每小时变化1.3V，则稳定性可表示为1.3mV/h。 （2）影响量 测量仪表由外界环境变化引起指示值变化的量，称为影响量。它是由温度、湿度、气压、振动、电源电压及电源频率等一些外界环境影响所引起的。说明影响量时，必须将影响因素与指示值偏差同时表示。 例如，某仪表由于电源电压发生变化10%而引起其指示值变化0.02mA，则应写成 0.02mA/U±10%。 二、传感器的分类和性能指标 1、传感器的分类
脉冲除尘器技术参数表格 (总3页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
脉冲除尘器技术参数表格 脉冲除尘器是在袋式除尘器的基础上改进的新型高效脉冲除尘器，综合了分室反吹各种脉冲喷吹除尘器的优点，克服了分室清灰强度不够，进出风分布不均等缺点，扩大了应用范围。 脉冲布袋除尘器的型号种类很多，有MC-II型，PPC气箱脉冲除尘器，DMC 脉冲除尘器等常用型号，这些型号的确定是根据各行业的实际应用情况来进行确定的，广西贵港通达环保提供技术参数表参考。 MC-Ⅱ型脉冲布袋除尘器技术性能参数： PPC气箱脉冲布袋除尘器详细技术参数：
型号 DMC-32 DMC-48 DMC-64 DMC-80 DMC-96 DMC-112 技术参数 处理风量 （m3/h) 1500-2100 2100-3200 2900-4300 4000-6000 5200-7000 6000-9000 总过滤面积 （m2) 24 36 48 60 72 84 过滤风速 （m/min） 1.0-1.5 1.0-1.5 1.0-1.7 1.2-1.7 1.2-1.7 1.2-1.8 滤袋数量 （条） 32 48 64 80 96 112 设备阻力（Pa) ≤1200 入口粉尘浓度 （g/m3) <200 出口排放浓度（mg/m3) ≤50
DMC型系列单机脉冲除尘器具有设计结构简单，除尘效率高，造价低等特点。其中，DMC-48单机脉冲除尘器规格暂时有六个规格，每种规格又可分为标准带灰斗式A型和敞开法兰式（无灰斗）B型二种。 其结构主要由过滤室、滤袋、净气室、灰斗、卸灰阀、脉冲喷吹装置、电控箱等组成，箱体全部采用焊接结构，检修门用泡沫橡胶条密封，保证除尘器严密不漏风。
新型的数字温湿度传感器性能参数 LM-400、LM-410、LM-420是一种新型的温度或温湿度采集模块，利用它可以实现现场温度值、相对湿度值的采集，同时利用其自身的RS－485总线串行通信接口可以方便地和机房监控主机或其他工控主机进行联网。 工作于-40℃～85℃工业级温湿度采集模块，按显示方式分，有不带LCD显示屏（LM-400）和带LCD显示屏（LM-410、LM-420）两类，按报警方式分有不带独立报警(LM-400、LM-410)和带独立报警(LM-420)两类。采集温度范围为－40℃～＋85℃，精度0.1℃；相对湿度范围0～100%，精度0.5% 。 LM-400、LM-410、LM-420温湿度采集模块可通过隔离的485通讯接口与RS－485局域控制网组网连接，RS－485最多允许32个温湿度采集模块挂在同一总线上，但如采用Link-Max的RS－485中继器，则可将多达256个温湿度采集模块连到同一网络，且最大通信距离为1200m。在将温湿度采集模块安装入网前，应对其进行配置，并首先应将模块的波特率与网络的波特率设为一致，同时应分别设置温湿度采集模块为不同的地址，防止各温湿度采集模块的地址冲突。 将温湿度采集模块正确连接后，主机发出读数据命令即可使温湿度采集模块将数据送回主机。温湿度采集模块内的数据每秒钟更新一次，并周期性地更新LCD显示屏的显示数据。
LM-400用于不需要显示的场合，如户外ATM机柜，LM-410用于不需要现场独立报警的场合，如有主机控制的安防工程；LM-420是功能最多的型号，除可完成温度采集、湿度采集外，还可以预先设置温度、湿度的上下限报警值，当环境参数超过该设定值时，机内蜂鸣器立即响起报警声，同时LM-420机内的继电器吸合，可以用来控制一个声光报警器（警号），不用主机也可实现自主报警，让现场管理人员第一时间地作出应对措施。 LM-400、LM-410、LM-420智能温湿度采集模块是一种具有广泛应用前景的全数字化温湿度采集模块，使用该模块可使计算机房的环境监控变得十分容易，监控主机可方便地进行机房的各重要区块（如刀片服务器机柜、路由器机柜、网络交换机机柜、UPS配电柜）的温湿度数据采集，同时简化了整个机房监控系统，而机房监控系统的可靠性也得到了提高。因此，该模块在机房监控系统、电力系统和工业自动化等领域获得广泛的应用，具有极优的性价比。 LM-400、LM-410、LM-420还可和LM-8052NET配合，组成TCP/IP的温度采集网络，可实现远程采集温度与湿度。 性能参数 输入响应时间（模块内数据更新率）为1秒同步测量 1路隔离的485, MODBUS RTU通讯协议 采用RS－485二线制输出接口时，具有＋15kV的ESD保护功能
袋式除尘器的性能参数计算 1. 除尘效率 袋式除尘器的除尘效率与滤料表面的粉尘层有关，滤料表面的粉尘初层比滤料起着更重要的捕集作用，以滤料在不同运行状态下的分级除尘效率变化曲线即可看出这个结论。由于过滤过程复杂，难于从理论上求得袋式除尘器的除尘效率计算式。 过滤风速 单位时间通过每平方米滤料表面积的空气体积，即为过滤风速，其单位为m3/m2·min。计算式为： V F=L/60F m3/min·m2 （1） 式中V F——过滤风速，m3/min·m2； L——除尘器处理风景，m3/h； F——过滤面积，m2。 过滤风速对除尘器的性能有很大的影响。过滤风速增大，过滤阻力增大，除尘效率下降，滤袋寿命降低；在低过滤风速的情况下，阻力低，效率高，但需设备尺寸增大。每一个过滤系统根据它的清灰方式、滤料、粉尘性质、处理气体温度等因素都有一个最佳的过滤风速。一般要求，细粉尘的过滤风速要比粗粉尘的低，大除尘器的过滤风速要比小除尘器的低（因大除尘器气流分布不均匀）。设计时可参照表1确定。 表1 袋式除尘器推荐的过滤风速（m/min）
注：①指基本上为高温粉尘 袋式除尘器阻力 袋式除尘器阴力与除尘器结构、滤袋布置、粉尘层特性、清灰方法、过滤风速、粉尘浓度等因素有关。袋式除尘器的阻力(ΔＰ)一般由除尘器的结构阻力(ΔＰg)、滤料阻力(ΔＰo)和粉尘层阻力(ΔＰC)三部分组成，即 ΔＰ=ΔＰg+ΔＰo+ΔＰC Pa （1） 式中ΔＰg——除尘器结构阻力，Pa； ΔＰo——滤料本身的阻力，Pa； ΔＰC——粉尘层阻力，Pa。 除尘器结构阻力是指设备进、出口及内部流道内挡板等造成的流动阻力。通常ΔＰg=200～500Pa。
有限公司 锅炉烟气脱硫除尘工程 布袋除尘器系统 技术协议 需方：XXXX 供方：XXXX 二OO八年四月深圳 目录 1、总则 2 2、工程概况 2 3、原始设计要求及条件 2 4、设备规范 5
5、技术要求 5 6、设备的制造、检验、试验、安装标准 10 7、设计、供货、安装进度及范围 11 8、监造、出厂验收及性能试验 12 9、安装要求 16 10、技术资料及交付 18 11、现场技术服务和技术联络、售后服务 19 1. 总则 1.1 本技术协议适用于XXXX燃煤锅炉烟气除尘配套用袋式除尘器的功能设计、结构、性 能、安装和试验等方面技术要求。 1.2 供方所提供的设备为当代成熟技术制造，并具有良好的启动灵活性和可靠性，能满 足机组变负荷的需要及技术参数的要求，并能在用户所提供的烟气含尘条件和自然条件下长期、安全地无人值守运行并达到排尘要求。
1.3 除尘器设备结构紧凑，技术合理，密封性强，动作灵活，便于检修，外形美观，除 尘器的设计、制造符合“脉冲喷吹类袋式除尘器技术条件”ZB88011-89的规定要求。 1.4 供方遵守并执行中华人民共和国国家技术监督局或行业部门发布实施的有关标准、 规范。 1.5 本设备技术规范所使用的标准如与招标所执行的标准不一致时，按较高标准执行。 1.6 本设备技术规范书未尽事宜，由双方协商确定。 2. 工程概况 本工程为XXXX氧化铝厂为适应工厂的发展，工艺蒸汽量的增加，在二期扩建工程中建造一整套的130t/h锅炉岛。根据环保要求，锅炉岛需装设脱硫除尘装置，确保烟气中 SO2、粉尘达标排放。 本期工程1×130t/h机组脱硫除尘装置采用“袋式除尘器除尘 + 双碱法脱硫”工艺，建设一套浆液制备系统。 主体工程进度计划如下：计划于2008年7月底投产。要求脱硫装置与锅炉主体工程同时投产。 燃煤机组脱硫除尘装置布置于锅炉与一期、二期共用烟囱之间。 3. 原始设计要求及条件 3.1 锅炉主要参数 锅炉型号及有关数据如下
传感器的主要参数特性 传感器的种类繁多，测量参数、用途各异．共性能参数也各不相同。一般产品给出的性能参数主要是静态特性利动态特性。所谓静态特性，是指被测量不随时间变化或变化缓慢情况下，传感器输出值与输入值之间的犬系．一般用数学表达式、特性曲线或表格来表示。动态特性足反映传感器随时间变化的响应特性。红外碳硫仪动恋特性好的传感器，其输出量随时间变化的曲线与被测量随时间变化的曲线相近。一般产品只给出响应时间。 传感器的主要特性参数有： (1)测量范围(量程) 量程是指在正常工种：条件下传感器能够测星的被测量的总范同，通常为上限值与F 限位之差。如某温度传感器的测员范围为零下５０度到+３００度之间。则该传感器的量程为350摄氏度。 (2)灵敏度 传感器的灵敏度是指佑感器在稳态时输出量的变化量与输入量的变化量的比值。通常／d久表示。对于线性传感器，传感器的校准且线的斜率就是只敏度，是一个常量。而非线性传感器的灵敏度则随输入星的不同而变化，在实际应用巾．非线性传感器的灵敏度都是指输入量在一定范围内的近似值。传感器的足敏度越高．俏号处理就越简单。 (3)线性度(非线性误差) 在稳态条件下，传感器的实际输入、输出持件曲线勺理想直线之日的不吻合程度，称为线性度或非线性误差，通常用实际特性曲线与邵想直线之司的最大偏关凸h m2与满量程输出仪2M之比的百分数来表示。该系统的线性度X为 (４)不重复性 z；重复性是指在相同条件下。传感器的输人员技同——方向作全量程多次重复测量，输出曲线的不一致程度。通常用红外碳硫仪3次测量输11j的线之间的最大偏差丛m x与满量程输出值ym之比的百分数表示，1、2、3分别表示3次所得到的输出曲线．它是传感器总误差中的——项。 (5)滞后(迟滞误差) 迟滞现象是传感器正向特性曲线(输入量增大)和反向特性曲线(输入量减小)的不重合程度，通常用yH表示。
一、技术性能 主要技术性能详见表1表、2表、3和表4，（四个单位联合编制的选型图册，型如PPCS96-6，PPCA128-10等） 号改为PPC S A ， PPCS32型袋除尘器性能表 PPC S A64型袋除尘器性能表
PPC S A96型袋除尘器性能表 如收尘系统负压超过5000Pa应委托新设计。
PPC S A128型袋除尘器性能表
二、用途、结构概述和工作原理 气箱式脉冲（Plenum Pulse）袋除尘器是从美国富乐（FULLER）公司引进具有八十年代先进水平的高效袋收尘器。它综合了分室反吹和喷吹脉冲清灰袋收尘器的优点，因而扩大了袋收尘器的应用范围。 本系列产品可广泛用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机的收尘系统，还适合于含尘浓度特高的气体的收尘，如带0-sepa选粉机的粉磨系统，气体含尘浓度1000g/m2（标）以上，采用本系列收尘器，可不设置旋风收尘器，作一级收尘，除用于水泥工业外，也适用于冶金、化工机械和民用锅炉等废气的收尘。本系列收尘器滤袋的材质，一般采用涤沦针剌毡，允许连续使用温度小于120℃，如处理的废气温度高于上述滤袋的允许温度，废气进入收尘器之前，应采取降温措施。 本系列收尘器由不同室数和每室的不同袋数，组成多种不同规格。每室的袋数有32、64、96、和128袋四种，全系列共有33种规格，滤袋直径均为130mm，滤袋长度有2450mm和3060mm两种，本系列收尘器能负压或正压操作，其本体结构无任何改变，其收尘效率可达99.9%以上，净化后气体的含尘浓度小于100%mg/m3（标）。 本系列收尘器由壳体、灰斗、排灰装置、支架和脉冲清灰系统等部分组成，当含尘气体从进风口进入收尘器后，首先碰到进出风口中间的斜隔板，气流便转向流入灰斗，同时气流速度变慢。由于惯性作用，使气流中的粗颗粒粉尘直接落入灰斗，起到预收尘的作用。进入灰斗的气流随后折转向上，通过内部装有金属骨架的滤袋，粉尘被捕集在滤袋的外表面，净化后的气体进入滤袋室上部的清洁室，汇集到出风管排出，PPCS32型收尘器的进风口设在灰斗上，气流进入灰斗后先碰到进风管端部的挡板，其作用与上述原理相同，壳体用隔板分成若干个独立的收尘室，按照给定的时间间隔对每个收尘室轮流进行清灰。每个室装有一个提升阀，清灰时提升阀关闭，切断通过该收尘室的气流，随即脉冲阀开启，向滤袋内喷入高压空气，以清除滤袋外表面上捕集的粉尘。各收尘室的脉冲喷吹宽度和清灰周期，由专用的清灰程序控制器自动连续进行。收尘器的构造和工作原理参见图1、图2、图3和图4。现将各部的结构分述于下。 1壳体：壳体包括上花板，滤袋室，人孔门和进出风口等，全部由钢板焊接而成，结构要求严密，渡袋室用隔板分成若干室，以防各室清灰时气流互相干扰。除PPCS32型的进风口直接开在灰斗上外，其他型号的进出风口设在滤袋室一侧的两端，中间用一斜板隔开，花板上部为净气室，净气室顶盖上装有人孔门。检修时提升阀关闭，切断气流，在不停机的情况下，从人孔门进入净气室就可更换滤袋和检修阀门等。 2灰斗：灰斗用钢板焊接成棱锥状，要求结构严密，斗壁上装有检修人孔门，下部装有排灰装置。 3排灰装置：根据收尘器的规格大小和捕集粉尘量不同，可分别配置不同的排灰装置。一般PPCS32型收尘器配置刚性叶轮给料机，其余三个型号的排灰装置配置螺旋输送机或空气输送斜槽。 4提升阀：当某室轮到清灰时，提升阀关闭，切断气流，提升阀的开和闭，由直接与阀杆相连的气缸进行控制。气缸的进气和排气由二位五通电磁阀控制，而电磁阀动作由清灰时间程序控制器进行控制。 5脉冲阀：脉冲阀用于各收尘脉冲阀：脉冲阀用于各收尘室喷吹清灰。PPCS32型收尘器脉冲阀的规格为1 1/2 ″每一室装一个，其他各型号收尘器的脉冲阀的规格为2 1/2 ″PPC S A64型和PPC S A96型收尘器第一室装一个，PPC S A128型每室装2个，脉冲
****环保科技有限公司100kt/a重金属废渣无害化处理与综合利用工程 脉冲布袋收尘器设备采购 技术文件 招标编号：WXHB-20140512 （3）．清灰 (3) （4）．特点 (3) （5）．应用 (4) 二．脉冲除尘器维护操作规程 (4)
三．PPC气箱脉冲袋式除尘器简介 (5) 四、技术要求 (8) 五、详细的供货范围 (9) 六、投标货物配置明细表 (12) 十 一、脉冲除尘器特点 （1）简述 脉冲除尘器是在袋式除尘器的基础上改进的新型高效脉冲除尘器，综合了分室反吹各种脉冲喷吹除尘器的优点，克服了分室清灰强度不够，进出风分布不均等缺点，扩大了
应用范围。 脉冲除尘器是当含尘气体由进风口进入除尘器，首先碰到进出风口中间的斜板及挡板，气流便转向流入灰斗，同时气流速度放慢，由于惯性作用，使气体中粗颗粒粉尘直接流入灰斗。起预收尘的作用，进入灰斗的气流随后折而向上通过内部装有金属骨架的滤袋粉尘被捕集在滤袋的外表面，净化后的气体进入滤袋室上部清洁室，汇集到出风口排出， 体至净气集合管-排风道，经排风机排至大气。清灰过程是先切断该室的净气出口风道，使该室的布袋处于无气流通过的状态(分室停风清灰)。然后开启脉冲阀用压缩空气进行脉冲喷吹清灰，切断阀关闭时间足以保证在喷吹后从滤袋上剥离的粉尘沉降至灰斗，避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象，使滤袋清灰彻底，并由可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力和重力作用被分离出来，直接落入灰斗底部。含尘气体通过灰斗后进入中箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面，

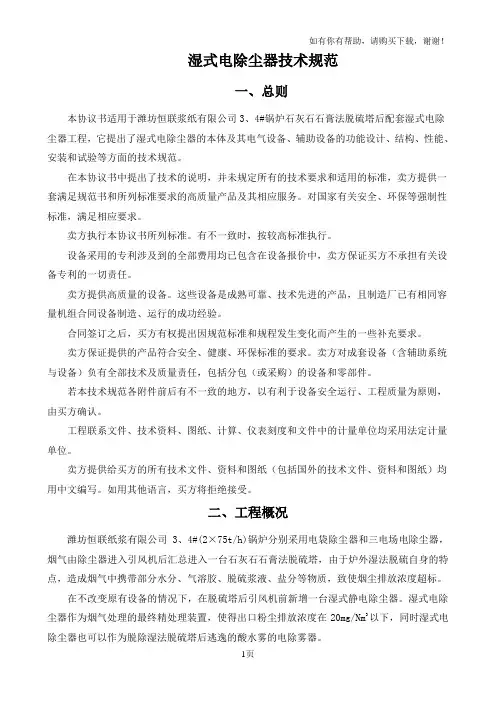

技术规范潍坊恒联浆纸有限公司 湿式电除尘器技术规范 一、总则 本协议书适用于潍坊恒联浆纸有限公司3、4#锅炉石灰石石膏法脱硫塔后配套湿式电除尘器工程，它提出了湿式电除尘器的本体及其电气设备、辅助设备的功能设计、结构、性能、安装和试验等方面的技术规范。 在本协议书中提出了技术的说明，并未规定所有的技术要求和适用的标准，卖方提供一套满足规范书和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，满足相应要求。 卖方执行本协议书所列标准。有不一致时，按较高标准执行。 设备采用的专利涉及到的全部费用均已包含在设备报价中，卖方保证买方不承担有关设备专利的一切责任。 卖方提供高质量的设备。这些设备是成熟可靠、技术先进的产品，且制造厂已有相同容量机组合同设备制造、运行的成功经验。 合同签订之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求。 卖方保证提供的产品符合安全、健康、环保标准的要求。卖方对成套设备（含辅助系统与设备）负有全部技术及质量责任，包括分包（或采购）的设备和零部件。 若本技术规范各附件前后有不一致的地方，以有利于设备安全运行、工程质量为原则，由买方确认。 工程联系文件、技术资料、图纸、计算、仪表刻度和文件中的计量单位均采用法定计量单位。 卖方提供给买方的所有技术文件、资料和图纸（包括国外的技术文件、资料和图纸）均用中文编写。如用其他语言，买方将拒绝接受。 二、工程概况 潍坊恒联纸浆有限公司3、4#(2×75t/h)锅炉分别采用电袋除尘器和三电场电除尘器，烟气由除尘器进入引风机后汇总进入一台石灰石石膏法脱硫塔，由于炉外湿法脱硫自身的特点，造成烟气中携带部分水分、气溶胶、脱硫浆液、盐分等物质，致使烟尘排放浓度超标。 在不改变原有设备的情况下，在脱硫塔后引风机前新增一台湿式静电除尘器。湿式电除
