注明：
lab：受拉钢筋基本锚固长度 labE：受拉钢筋抗震基本锚固长度la：受拉钢筋锚固长度
laE：受拉钢筋抗震锚固长度ξa ：受拉钢筋锚固长度修正系数ζaE：受拉钢筋抗震锚固长度修正系数
如何计算钢筋的锚固长度 首先，我们要牢记下面的口诀： 62353, 78735, 92384 ；（四级抗震和无抗震要求）664554，825683，987685 ；（三级抗震要求） 726374, 887777，1069876 （一二级抗震要求） 25 （直径）以上多加10%，过塑再加四分之一。 解释： 一、四级抗震和没有抗震要求的钢筋锚 固长度是最短的。计算时，使用第一行的口 行的意思。 打分就是为了有一个可比性，62、78、92这些锚固第一位。［当然是锚固长度表里（03G101图集中）C20级砼的要求值。］对一级钢筋来说是“及格”“优良” “优秀”， 对一二三级钢筋来说都是“及格”。前者便于记忆，后者符合实际。
可比性来自于成绩（分数）除以砼级别 数再乘以10,即一级钢筋62∕20*10=31d , 78∕20=39d , 92∕20=46d。熟悉以后直接除以2d (C20)、2.5d ( C25)、3d (C30)、3.5d(C35)、4d (C40)就可以了。(注：砼级别大于C40的按C40的计算) 那么一级钢筋、二级钢筋、三级钢筋在四级抗震和没有抗震要求时分别在C20、 C25、C30、C35、C40砼中的锚固长度是多少呢？第一行的口诀62353,78735,92384提供了答案。62353用于一级钢筋；78735用于二级钢筋；92384用于三级钢筋。 一级钢筋：62353=62+5 ( 3个)+3。意思是62是 C20,62+5=67 是C25,62+5+5=72 是C30,62+5+5+5=77 是 C35,62+5+5+5+3=80是C40。它们的锚固长度分别为： 62∕2d=31d，67∕2.5d=27d,72∕3d=24d,77∕3.5=22d,80∕4d=20d。就是说一级钢筋在C20、C25、C30、C35、C40砼中的锚固长度分别为31d、27d、24d、22d、20d. 二级钢筋：78735=78+7+5 ( 3个)。意思是78是 C20,78+7=85 是C25,78+7+5=90 是C30,78+7+5+5=95 是 C35,78+7+5+5+5=100 是C40。它们的锚固长度分别为： 78∕2d=39d，85∕2.5d=34d,90∕3d=30d,95∕3.5=27d,100∕4d=25d。就是说二级钢筋在C20、C25、C30、C35、C40砼中的锚固长度分

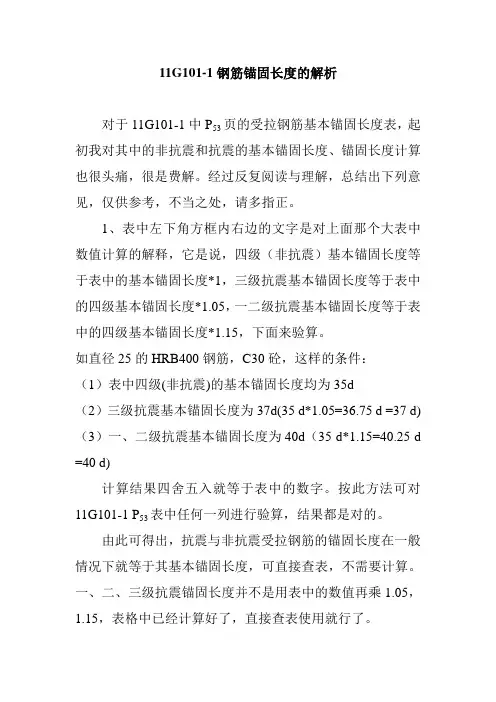

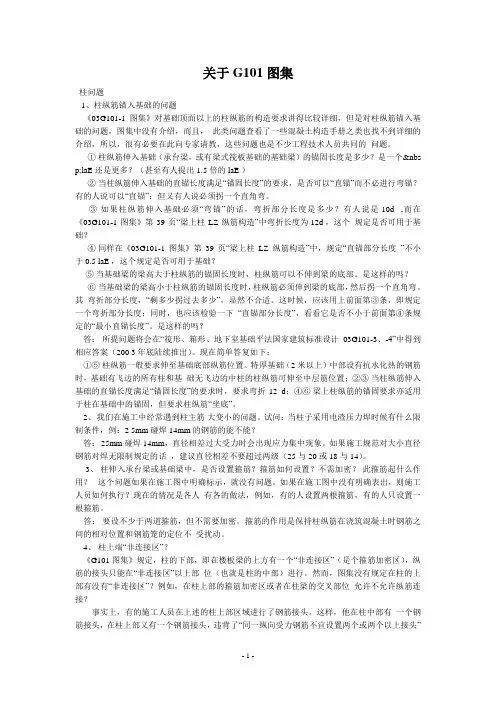

关于11G-101的Ｐ５３基本锚固长度的说明： 一、一定要弄明白Lab与LabE 的对应关系。 表中隐藏中一个等式LabE=修正系数×Lab，修正系数在一二级抗震是1.15，三级是1.05，四级是1.0。仔细把该表计算一下，就会发现实际上存在这个等式。11G101-1中提供的表中出现LabE是为了大家方便使用，GB50010-2010中在11.6.7.2中提出了LabE这个概念和上述公式。 二、当锚固区保护层厚度较大时，会出现抗震锚固长度小于基本抗震锚固长度的现象。 假设钢筋直径为16mm，三级纲筋，混凝土强度等级为C40 ；抗震等级为一二级，保护区厚度大于8D。 laE=0.7×labE=0.7*33*16（lab）=369.6， 而抗震基本锚固长度为labe=1.15*29*16=33*16=528 现在迷惑的就是为什么抗震锚固长度为什么会小于抗震锚固基本锚固长度，这就需要用混凝土结构设计规范的条文来解释。以下是规范条文说明：
图集11G101-1对于非框架梁（次梁）的钢筋设置分为两种情况(图集86页，如下附图)：1、设计按铰接时候；2、充分利用钢筋的抗拉强度的情况。这两种情况下，钢筋的锚固长度、钢筋连接位置都不一样，设计按铰接时候对锚固长度、连接位置限制都有所放宽；充分利用钢筋抗拉轻度则要求比较高。那么，什么时候才能算作非框架梁按照铰接设计呢？什么时候算作按照抗拉强度设计呢？ 一、对于施工单位来说：设计按铰接、充分利用钢筋的抗拉强度这个应该由设计院在图纸上注明； 二、结构设计中，如何确定非框架梁（次梁）是铰接还是刚接（刚接就是充分利用钢筋的抗拉强度的情况）呢？ 1、刚接和铰接只是一个相对的概念，主要是看主梁与次梁之间的相对线刚度比，主梁的刚度相对较大，能够约束的住次梁不让其发生扭转位移，那可以看着刚接，如果相对刚度不是很多，主梁对次梁的约束不够，那就按铰接考虑。设计中应该是没有绝对的东西，都是相对强弱的问题。只是在配筋上要与计算假定基本相符才是合理的； 2、一般情况下中间支座都是按照刚接考虑的，这个很容易理解； 3、首先应该明确一般情况下次梁中间支座应该是固接(极特殊情况例外),我们讨论的应该是次梁边支座的铰接固接问题. 次梁固接在表面 上看理论上是正确的,但由此带来主梁所受的扭矩较大,容易造成主梁 抗扭超筋或抗扭配筋较大问题,而事实上,由于主梁(一般的梁也是如此)
钢筋锚固长度计算方法 钢筋锚固就是受力钢筋埋入支座内部的部分，增加钢筋与混凝土之间的握裹力（摩擦力），是为了防止斜裂缝形成后，纵向钢筋拔出而导致梁的破坏。在简支梁两端及连续梁中间支座处，下部纵向钢筋伸入支座的锚固长度应满足：当KQ小于或等于0.07Rabh。时锚固长度大于或等于5d;当KQ大于0.07Rabh。时，锚固长度有两种：螺纹钢筋大于或等于10d;光面钢筋大于或等于15d。 一、钢筋工程量计算规则 1.钢筋工程，应区别现浇、预制构件和规格，分别按设计长度乘以单位重量，以吨计算。 2.计算钢筋工程量时，设计已规定钢筋搭接长度的，按规定搭接长度计算；设计未规定搭接长度的，已包括在钢筋的损耗率之内，不另计算搭接长度。钢筋电焊压力焊接、套筒挤压等接头，以个计算。 3.先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区分不同的锚具模型，分别按下列规定计算：（1）低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减去 0.354m，螺杆另行计算。（2）低合金钢筋一段采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。（3）低合金钢筋一段采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0.15m，两端采用帮条锚具时，预应力钢筋共增加0.3m计算。（4）低合金钢筋采用后涨硅自锚时，预应力钢筋长度增加0.35m计算。（5）低合金钢筋或钢绞线采用JM,XM,QM型锚具孔道长度在20m以内时，预应力钢筋长度增加1m；孔道长度20m以上时预应力钢筋长度增加1.8m计算。（6）碳素钢丝采用锥形锚具，孔道孔道长20m以内时，预应力钢筋长度增加1m；孔道长在20m以上时，预应力钢筋长度增加1.8m。（7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0.35m计算。 二、各类钢筋计算长度的确定 钢筋长度=构件图示尺寸—保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）
钢筋锚固长度的规定 钢筋锚固长度的规定有：基本锚固长度 Lab、受拉钢筋的锚固长度 La、纵向受拉钢筋的抗震锚固长度LaE、抗震梁柱纵向钢筋节点部位的锚固长度 LabE （我认为11G101系列图集应以规范称呼为宜。） 《混凝土结构设计规范》GB 50010—2010 8.3钢筋的锚固 8.3.1 当计算中充分利用钢筋的抗拉强度时，受拉钢筋的锚固应符合下列要求： 1 基本锚固长度应按下列公式计算： 普通钢筋 Lab＝α×（?y/?t）×d （8.3.1-1） 式中：Lab—受拉钢筋基本锚固长度； α—锚固钢筋外系数，光面钢筋为0.16，带肋钢筋为0.14； ?y—普通钢筋的抗拉强度设计值； ?t—混凝土轴心抗拉强度设计值，当混凝土强度等级高于C60时，按C60取值； d—锚固钢筋的直径。 2 受拉钢筋的锚固长度按下列公式计算，且不应小于200mm； La＝ζa Lab （8.3.1-3） 式中：La——受拉钢筋锚固长度； ζa——锚固长度修正系数，对普通钢筋按本规范第8.3.2条规定的规定取用，当多于一项时，可按连乘计算，但不应小于0.6；对预应力筋，可取1.0。 Lab ——受拉钢筋基本锚固长度。 11.1.7 混凝土结构构件的纵向受力钢筋的基本锚固和连接除应符合本规范第8.3节和8.4节的有关规定外，尚应符合下列规定： 1 纵向受拉钢筋的抗震锚固长度LaE应按下式计算： LaE＝ζaE La （11.1.7-1） 式中：ζaE——纵向受拉钢筋抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00； La——纵向受拉钢筋的锚固长度，按本规范8.3.1条确定。 抗震梁柱纵向钢筋节点部位的锚固长度LabE 计算公式： LabE＝ζaE Lab 式中：ζaE——纵向受拉钢筋抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00； Lab ——受拉钢筋基本锚固长度。
钢筋锚固的计算公式一、梁 （1）框架梁 一、首跨钢筋的计算 1、上部贯通筋 上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值 2、端支座负筋 端支座负筋长度：第一排为Ln/3＋端支座锚固值； 第二排为Ln/4＋端支座锚固值 3、下部钢筋 下部钢筋长度＝净跨长＋左右支座锚固值 以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题： 支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。 钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层 +15d }。 钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d } 4、腰筋 构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋 5、拉筋 拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。 6、箍筋 箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。 7、吊筋
1.钢筋锚固长度分： 1.1充分利用钢筋的抗拉强度时，受拉钢筋的基本锚固长度Lab； 1.2抗震等级框架梁、柱纵向钢筋在节点部位的弯折锚固长度基数LabE； （11 G101系列图集表格，称作受拉钢筋基本锚固长度Lab、LabE） 1.3受拉钢筋锚固长度La； 1.4受拉钢筋的抗震锚固长度LaE。 2.从钢筋锚固长度公式中符号的含义中，能发现钢筋锚固长度公式之间的关系，而知道钢筋锚固长度怎么算吗？从而融会贯通，得心应手地应用他。 2.1公式中几个相关符号的含义： 2.1.1 Lab—受拉钢筋基本锚固长度； 2.1.2 LabE—抗震等级框架梁、柱纵向钢筋在节点部位的弯折锚固长度基数； 2.1.3 ζaE—纵向受拉钢筋抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00； 2.1.4 La—受拉钢筋锚固长度； 2.1.5 ζa——锚固长度修正系数，对普通钢筋按本规范第8. 3.2条规定的规定取用（按表4），当多于一项时，可按连乘计算，但不应小于0.6；对预应力筋，可取1.0。 向左转|向右转 向左转|向右转 2.1.6 LaE—受拉钢筋的抗震锚固长度。 2.2钢筋锚固长度公式，知道钢筋锚固长度怎么算，必须细读，领会其意。可以说不同钢筋锚固长度怎么算？已经基本解决了解了解！ 2.2.1 Lab＝α×（?y/?t）×d （计算另详）； 2.2.2 LabE＝ζaELab，这个LabE是由纵向受拉钢筋抗震锚固长度修正系数乘受拉钢筋基本锚固长度而得。 2.2.3 La＝ζa Lab，这个La是由受拉钢筋锚固长度修正系数乘受拉钢筋基本锚固长度而得。 2.2.4 LaE＝ζaE La，这个LaE是由纵向受拉钢筋抗震锚固长度修正系数乘受拉钢筋锚固长度而得。
下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表 常规情况下可以通过查表直接得到锚固长度Lae，较为方便。
下图为11G101-1图集第53页基本锚固长度（Lab）、基本抗震锚固长度（LabE）查询表 新版图集中如需求得锚固长度La及抗震锚固长度Lae需要根据表中的基本锚固长度乘以几个系数才能求得，相比03G图集查询相对麻烦，应部分网友建议，现将直径25划分以及环氧树脂涂层带肋钢筋划分条件调整至查询表范围内，以方便有需要的朋友直接查询。
表中数值均是根据GB50010-2010《混凝土结构设计规范》第8.3.1条之公式推导计算的，黄色部分为图集数值与计算数值不同之处，不知是图集计算错误还是图集有意如此所致，图集中此处数值为31d，环氧树脂涂层为39d，直径大于25为34d，直径大于25的环氧树脂涂层钢筋为43d（均比表中数值大1），如无需显示环氧树脂涂层钢筋，可见下表 以上内容仅是个人整理，以方便查询，原作者不能保证被转载后之数据无误，如有转载请注明原帖出处。 钢筋的表示方法有很多种，在不同的施工中用到的钢筋会不一样，一般在标识钢筋符号的时候要注意钢筋的根数、直径和等级，还有中心距等等，钢筋主要分为有Ⅰ级钢筋、Ⅱ级钢筋、Ⅲ级钢筋、Ⅳ级钢筋、Ⅴ级钢筋等等，这些钢筋的表示方法不一样，下面我们就简单的来看看： 热扎钢筋等级和直径符号：
这种钢筋符号的表示方法主要是根据钢筋的外形，性能和等级来分得，可以看出，钢筋的性能分为很多种，等级也分很多种，我们在购买钢筋的时候就要注意这些问题。
钢筋的标注： 一般在施工过程中，我们还是会对所需钢筋的数量和大小，以及钢筋间的直径做一个表示，表示方法就是以上的这种表示方法了，在施工过程中才能做得比较完善。 一般钢筋的表示方法： 以上是一般的钢筋的表示符号，这些符号在建筑施工图中是比较常见的，通过这些我们就能了解到具体的钢筋的某一个部位的衔接了。 连梁是指两端与剪力墙相连且跨高比小于5的梁（具体条文详见“高规”第7.1.8条）；框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。

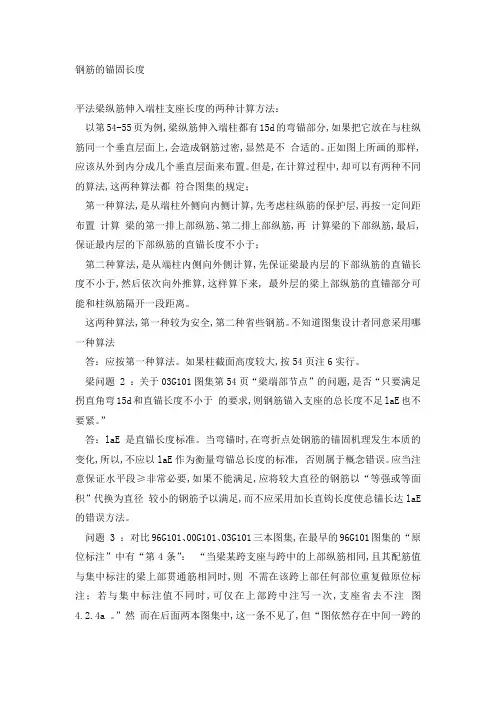

钢筋的锚固长度 为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。 如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。 “锚固长度”应成为钢筋工的第一概念。 锚固长度是图集中的固定值。在《平法》各本图集中均有列表。 锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。 选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。 在任何情况下，锚固长度不得小于250mm。 非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。 当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d 直角钩。 当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。 框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为
加15d直角钩。 纵向受拉钢筋的绑扎搭接长度 纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。 在任何情况下搭接长度不得小于300mm。 搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。 受力钢筋的混凝土保护层最小厚度 前提条件是混凝土结构的环境类别。 保护层厚度在图纸的结构说明页中均有详细规定。 一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是30mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。 保护层问题
钢筋锚固的计算公式 一、梁 （1）框架梁 一、首跨钢筋的计算 1、上部贯通筋 上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值 2、端支座负筋 端支座负筋长度：第一排为Ln/3＋端支座锚固值； 第二排为Ln/4＋端支座锚固值 3、下部钢筋 下部钢筋长度＝净跨长＋左右支座锚固值 以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题： 支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。 钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。 钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d } 4、腰筋
构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋 5、拉筋 拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。 6、箍筋 箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。 7、吊筋 吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60° ≤800mm 夹角=45°
钢筋锚固长度计算方法 钢筋锚固长度计算方法钢筋锚固长度计算方法一）钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。钢筋电渣压力焊接、套筒挤压等接头，以个计算。 3、先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算：（1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m,螺杆另行计算。（2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。（3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m,两端采用帮条锚具时预应力钢筋共增加0.3m计算。（4）低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0. 35m计算。（5）低合金钢筋或钢绞线采用JM, XM, QM型锚具孔道长度在20m以内时，预应力钢筋长度增加lm；孔道长度20m以上时预应力钢筋长度增加1.8m计算。（6）碳素钢丝采用锥形锚具，孔道长在20m以内时，预应力钢筋长度增加lm；孔道长在20m以上时，预应力钢筋长度增加1．8m. （7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。（二）各类钢筋计算长度的确定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。钢筋的砼保护层厚度（mm）环境条件构件名称砼强度等级低于C25 C25及C30 高于C30 室内正常环境板、墙、壳15 梁、柱25 露天或室内高湿度环境板、墙、壳35 25 15 梁、柱45 35 25 有垫层基础35 70 无垫层注：（1）轻骨料砼的钢筋的保护层厚度应符合国家现行标准《轻骨料砼结构设计规程》。（2）处于室内正常环境由工厂生产的预制构件，当砼强度等级不低于C20且施工质量有可靠保证时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋的保护层厚度不应小于15mm；处于露天或室内高湿度环境的预制构件，当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室内正常环境中的构件的保护层厚度数值采用。（3）钢筋砼受弯构件，钢筋端头的保护层厚度一般为10mm；预制的肋形板，其主肋的保护层厚度可按梁考虑。（4）板、墙、壳中分布钢筋的保护层厚度
受拉钢筋基本锚固长度l ab 钢筋种类C20 C25 C30 C35 C40 C45 C50 C55 ≥C60 HPB235 31d27d24d22d20d19d18d17d17d HPB300 39d34d30d28d25d24d23d22d21d HRB335 38d33d29d 27d25d23d22d21d21d HRB400 —40d35d32d29d28d27d26d25d HRB500 —48d43d39d36d34d32d31d30d 注：根据《混凝土结构设计规范》（GB50010—2010）8.3.1条计算。适用于非抗震结构和抗震结构的非抗震构件。 受拉钢筋基本抗震锚固长度l abE 钢筋种类抗震等级C20 C25 C30 C35 C40 C45 C50 C55 ≥C60 一、二级36d31d28d25d23d22d21d20d20d HPB235 三级33d28d29d26d24d23d22d21d21d HPB300 一、二级45d39d35d32d29d28d26d25d24d
三级41d36d32d29d26d25d24d23d22d HRB335 一、二级44d38d33d 31d29d26d25d24d24d 三级40d35d31d28d26d24d23d22d22d HRB400 一、二级—46d40d37d33d32d31d30d29d 三级—42d37d34d30d29d28d27d26d HRB500 一、二级—55d49d45d41d39d37d36d35d 三级—50d45d41d38d36d34d33d32d 注：根据《混凝土结构设计规范》（GB50010—2010）11.1.7条计算。适用于抗震结构的抗震构件。 受拉钢筋锚固长度l a 钢筋直径钢筋种类 C20 C25 C30 C35 C40 C45 C50 C55 ≥C60 ≤25 ＞25 ≤25 ＞25 ≤25 ＞25 ≤25 ＞25 ≤25 ＞25 ≤25 ＞25 ≤25 ＞25 ≤25 ＞25 ≤25 ＞25 HPB235 保护层＜3d31d34d27d30d24d26d22d24d20d22d19d21d18d20d17d19d17d19d 保护层＝3d25d27d22d24d19d21d18d19d16d18d15d17d14d16d14d15d14d15d

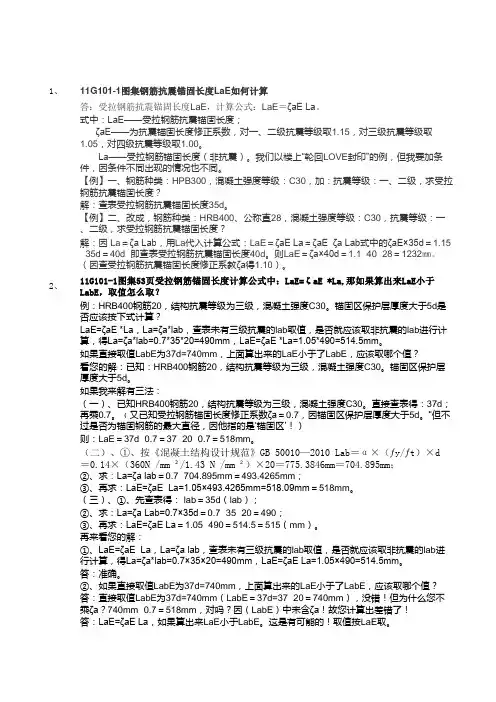

关于锚固长度值的确定 L ab:基本锚固长度 L abe:基本锚固长度（指的是抗震基本锚固长度） L a:受拉钢筋锚固长度 L aE:纵向受拉钢筋抗震锚固长度。 L a=ζa*L ab 公式○1 L abe=ζaE* L ab 公式○2【出自混凝土结构设计规范2010 11.6.7-1】 L aE =ζaE* La 公式○3 ζaE*ζa*L ab 公式○4 将公式○1代入公式○3得：L aE = ζa* L abe 公式○5 将公式○2代入公式○4得：L aE = 受拉钢筋锚固长度修正系数ζ a 在施工中很少考虑，（在带肋钢筋的直径大于25时取1.1。环氧树脂涂层带肋钢筋取1.25，本工程不是此类钢筋，施工中易受扰动的钢筋取1.1，如滑膜施工使钢筋承受较大动荷载（混规2002））。即通常情况下L aE锚固值可近似出理为L abe 的锚固值。即通长情况下L aE=L abe 何时取用L aE锚固值，何时取用L abe的锚固值可详见【混凝土结构设计规范2010 P161,162】以及图集《13G101-11》P9第9页.“L aE用于钢筋直锚或者总锚固，L abe用于钢筋弯折锚固和机械锚固” 公式○2举例:对照《11g101-1》查： 如：混凝土等级C25，二级抗震：40*1.15=46d 混凝土等级C25，三级抗震：40*1.05=42d 混凝土等级C25，四级抗震：40*1.0=40d 混凝土等级C30，二级抗震：35d*1.15=40.25d≈ 40d 混凝土等级C25，三级抗震：35d*1.05=36.75d≈37d 混凝土等级C30，四级抗震：35d*1.0=35d
纵筋锚固长度计算公 式
1.钢筋锚固长度分： 1.1充分利用钢筋的抗拉强度时，受拉钢筋的基本锚固长度Lab； 1.2抗震等级框架梁、柱纵向钢筋在节点部位的弯折锚固长度基数LabE； （11 G101系列图集表格，称作受拉钢筋基本锚固长度Lab、LabE） 1.3受拉钢筋锚固长度La； 1.4受拉钢筋的抗震锚固长度LaE。 2.从钢筋锚固长度公式中符号的含义中，能发现钢筋锚固长度公式之间的关系，而知道钢筋锚固长度怎么算吗？从而融会贯通，得心应手地应用他。 2.1公式中几个相关符号的含义： 2.1.1 Lab—受拉钢筋基本锚固长度； 2.1.2 LabE—抗震等级框架梁、柱纵向钢筋在节点部位的弯折锚固长度基数； 2.1.3 ζaE—纵向受拉钢筋抗震锚固长度修正系数，对一、二级抗震等级取 1.15，对三级抗震等级取1.05，对四级抗震等级取1.00； 2.1.4 La—受拉钢筋锚固长度； 2.1.5 ζa——锚固长度修正系数，对普通钢筋按本规范第8. 3.2条规定的规定取用（按表4），当多于一项时，可按连乘计算，但不应小于0.6；对预应力筋，可取1.0。 向左转|向右转 向左转|向右转 2.1.6 LaE—受拉钢筋的抗震锚固长度。 2.2钢筋锚固长度公式，知道钢筋锚固长度怎么算，必须细读，领会其意。可以说不同钢筋锚固长度怎么算？已经基本解决了解了解！ 2.2.1 Lab＝α×（?y/?t）×d （计算另详）； 2.2.2 LabE＝ζaELab，这个 LabE是由纵向受拉钢筋抗震锚固长度修正系数乘受拉钢筋基本锚固长度而得。 2.2.3 La＝ζa Lab，这个 La是由受拉钢筋锚固长度修正系数乘受拉钢筋基本锚固长度而得。
受拉钢筋最小锚固长度（l a、l aE） 【资料来源】《简明高层钢筋混凝土结构设计手册》（第二版） 非抗震受拉钢筋最小锚固长度l a 注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩，弯后平直段长度应≥3d。 2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘 以修正系数1.1。 3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土 构件中），其锚固长度应将表值乘以修正系数1.25。 4. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配 有箍筋时，其锚固长度可将表值乘以修正系数0.8。 5.任何情况下锚固长度应≥250mm。 6.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。 7.当计算中充分利用纵向钢筋的抗压强度时，受压钢筋的锚固长度不应小于受拉锚 固长度l a的0.7倍。机械锚固措施不得用于受压钢筋的锚固。
受拉钢筋最小抗震锚固长度l aE 注：1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。 2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土 构件中），其锚固长度应将表值乘以修正系数1.25。 3. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配 有箍筋时，其锚固长度可将表值乘以修正系数0.8。 4.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。 5.四级抗震的锚固长度l aE按非抗震的锚固长度l a采用，即l aE=l a。
例如：求直径为D的钢筋的理论重量＝D*D*0.617 0.617为直径为10钢筋的理论重量，只需要记住10钢筋的理论重量即可！ 直径12及以下的保留三位小数；直径12以上的保留两位小数；保留时候6舍7入！ 直径40以下的都很准 钢筋比重 2009-07-29 16:59 0.617是圆10钢筋每米重量。钢筋重量与直径（半径）的平方成正比。 G=0.617*D*D/100 每米的重量(Kg)＝钢筋的直径(mm)×钢筋的直径(mm)×0.00617 其实记住建设工程常用的钢筋重量也很简单φ6＝0.222 Kg φ6.5＝0.26kg φ8＝0.395kg φ10＝0.617kg φ12＝0.888kg Φ14＝1.21kg Φ16＝1.58kg Φ18＝2.0kg Φ24＝2.47kgΦ22＝2.98kgΦ25＝3.85kgΦ28＝4.837kg............ Φ12(含12)以下和Φ28(含28)的钢筋一般小数点后取三位数，Φ14至Φ25钢筋一般小数点后取二位数 Φ6=0.222Kg Φ8=0.395Kg Φ10=0.617Kg Φ12=0.888Kg Φ14=1.21Kg Φ16=1.58Kg Φ18=2Kg Φ20=2.47Kg
Φ22=3Kg Φ25=3.86Kg 我有经验计算公式，你自己计算一个表格就可以了。也可以去买一本有表格的书，用起来也很方便的。钢材理论重量计算简式 材料名称理论重量W（kg/m） 扁钢、钢板、钢带 W＝0.00785×宽×厚 方钢 W＝0.00785×边长2 圆钢、线材、钢丝 W＝0.00617×直径2 钢管 W＝0.02466×壁厚（外径--壁厚） 等边角钢 W＝0.00785×边厚（2边宽--边厚） 不等边角钢 W＝0.00785×边厚(长边宽+短边宽--边厚) 工字钢 W＝0.00785×腰厚[高+f（腿宽-腰厚）] 槽钢 W＝0.00785×腰厚[高+e（腿宽-腰厚）]
钢筋基本锚固、搭接长度 参照《06G112建筑结构设计常用数据》 1 基本锚固长度 1.1 非抗震设计受力钢筋的锚固长度（mm ） 表1.1 1、 砼强度等级C15、钢筋种类HPB235的受拉钢筋的锚固长度为37d ，受压钢筋的锚固 长度为26d ； 2、 HRB335、HRB400和RRB400级的环氧树脂涂层钢筋，其锚固长度应按表中数值乘 以修正系数1.25； 3、 当钢筋在砼施工过程中易受扰动（如滑模施工）时，其锚固长度应按表中数值乘以 修正系数1.1； 4、 带肋钢筋在锚固区的砼保护层厚度大于纲纪直径的3倍且配有箍筋时，其锚固长度 可按表中数值乘以修正系数0.8； 5、 当HRB335、HRB400R 和RB400级纵向受拉钢筋末端采用机械锚固措施时，包括附 加锚固端头在内的锚固长度可取表中锚固长度的0.7倍； 6、 在任何情况下，纵向受拉钢筋的锚固长度不应小于250mm 。 1.2 抗震设计受力钢筋的锚固长度（mm ） 表1.2 2 基本搭接长度 2.1 非抗震设计受拉钢筋的搭接长度（mm ） 1、 当受拉钢筋的直径d ＞28mm 及受压钢筋的直径d ＞32mm 时，不宜采用绑扎搭接接 头； 2、 两根直径不同钢筋的搭接长度，以较细钢筋的直径计算；
3、 在任何情况下，纵向受拉钢筋的绑扎搭接长度不应小于300mm 。 2.2 非抗震设计受压钢筋的搭接长度（mm ） 表2.2 1、 同表2.1注1-2； 2、 在任何情况下，纵向受压钢筋的绑扎搭接长度不应小于200mm 。 2.3 抗震设计受拉钢筋的搭接长度（mm ） 1、 同表2.1注1-2； 2、 在任何情况下，纵向受拉钢筋的绑扎搭接长度不应小于300mm 。
锚杆（索） 1.锚杆（索）的作用机理 立柱在荷载的作用下，有绕着基地转动的趋势，此时可以利用灌浆锚杆（索）的抗拔作用力来进行抵抗。灌浆锚杆（索）指用水泥砂浆(或水泥浆、化学浆液等)将一组钢拉杆(粗钢筋或钢丝束、钢轨、小钢筋笼等)锚固在伸向地层内部的钻孔中，并承受拉力的柱状锚固体。它的中心受拉部分是拉杆。其受拉杆件有粗钢筋，高强钢丝束，和钢绞线等三种不同类型。而且施工工艺有简易灌浆、预压灌浆以及化学灌浆。锚固的形式应根据锚固段所处的岩土层类型、工程特征、锚杆（索）承载力大小、锚杆（索）材料和长度、施工工艺等条件，按表1-1进行具体选择。 同时，为了更好地对锚杆（索）进行设计，以下将对锚杆（索）的抗拔作用力机理进行介绍。 锚杆（索）的抗拔作用力又称锚杆（索）的锚固力，是指锚杆（索）的锚固体与岩土体紧密结合后抵抗外力的能力，或称抗拔力，它除了跟锚固体与孔壁的粘结力、摩擦角、挤压力等因素有关外，还与地层岩土的结构、强度、应力状态和含水情况以及锚固体的强度、外形、补偿能力和耐腐蚀能力有关。 许多资料表明，锚杆（索）孔壁周边的抗剪强度由于地层土质不同，埋深不同以及灌桨方法不同而有很大的变化和差异。对于锚杆（索）抗拔的作用机理可从其受力状态进行分析，由图1-1表示一个灌浆锚杆（索）中的砂浆锚固段，如将锚固段的砂浆作为自由体，其作用力受力机理为： 锚杆选型表1-1当锚固段受力时，拉力T。首先通过钢拉杆周边的握固力(u)传递到砂浆中，然后再通过锚固段钻孔周边的地层摩阻力(τ)传递到锚固的地层中。因此，钢拉杆如受到拉力作用，除了钢筋本身需要有足够的截面积(A)承受拉力外，锚杆（索）的抗拔作用还必须同时满足以下三个条件： ①锚固段的砂浆对于钢拉杆的握固力需能承受极限拉力； ②锚固段地层对于砂浆的摩擦力需能承受极限拉力； ③锚固土体在最不利的条件下仍能保持整体稳定性。 以上第①、②个条件是影响灌浆锚杆（索）抗拔力的主要因素。 图1-1 灌浆锚杆（索）锚固段的受力状态 2.锚杆（索）的设计计算 锚杆（索）的设计原则: (1)锚杆（索）设计前应进行充分调查，综合分析其安全性、经济性与可操作性，避
锚固长度 钢筋的锚固长度一般指梁、板、柱等构件的受力钢筋伸入支座或基础中的总长度，包括直线及弯折部份。 根据《混凝土结构设计规范》GB50010-2002的规定： 在混凝土中受拉钢筋的锚固长度L=a×(f1/f2)×d。 式中:f1为钢筋的抗拉设计强度； f2为混凝土的抗拉设计强度； a为钢筋外形系数，光面钢筋取0.16，带肋钢筋取0.14； d为钢筋的公称直径。 另外，当钢筋为HRB335级和HRB400级其直径大于25mm时，锚固长度应再乘1.1的修正系数。 在地震区还应根据抗震等级再乘一个系数：抗震等级一、二级时系数为1.15；三级时系数为1.05；；四级时系数为1.0。 混凝土中受压钢筋的锚固长度为受拉钢筋锚固长度的0.7倍。 以上是钢筋锚固长度的计算方法，在施工图中的设计说明部份，一般都有对钢筋锚固长度的要求，可以根据图中的要求进行检查。 钢筋的锚固长度 为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。 如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。 “锚固长度”应成为钢筋工的第一概念。 锚固长度是图集中的固定值。在《平法》各本图集中均有列表。 锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。 选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。 在任何情况下，锚固长度不得小于250mm。 非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。
当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。 当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。 框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4laE 加15d直角钩。 纵向受拉钢筋的绑扎搭接长度 纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。 在任何情况下搭接长度不得小于300mm。 搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。 受力钢筋的混凝土保护层最小厚度 前提条件是混凝土结构的环境类别。 保护层厚度在图纸的结构说明页中均有详细规定。 一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是30mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。 保护层问题 通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事，上级允许时，可用25mm的钢筋头垂直垫在主筋下，最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面。 圈梁的保护层，一般应由混凝土工随打随垫，因为木工在支模时在圈梁钢筋上行走，事
钢筋方面的一些知识 锚固长度, 钢筋口诀, 锚固长度, 钢筋 首先记住这个锚固口诀： 62353，78735，92384； 664554，825683，987685； 7288106，6374，4*7，9876一二级； 25以上多十一，包塑更增四之一。 下边进行解释： 没有抗震要求的钢筋锚固长度最短，像一级钢筋62分ok,二级钢筋78分ok，三级钢筋92分ok,这就是第一行的意思。 打分就是为了一个可比性，62、78、92这些锚固第一位，当然是锚固表里C20级砼的要求值，对一级钢筋来说是“及格”“良好”“优秀”，对一级、二级、三级来说都是及格。前者便于记忆，后者符合实际。可比性来自于成绩处以砼级别乘以10，即一级钢筋62/20*10=31d，78/20*10=39d，92/20*10=41d，熟悉了直接除以2、2.5、3、3.5、4就好了。 一级钢筋在砼C25级别的锚固是什么？C30、C35、C40的锚固又是什么，第一行的口诀提供了答案：353=62+5（3个）+3，62是C20,加5是C25,再加5是C30,再加5是C35,最后加3是C40,现在来看锚固长度是多少： 62/2=31d，67/2.5=27d，72/3=24d，77/3.5=22d，80/4=20d。锚固长度分别是31d、27d、24d、22d、20d。二级钢筋口诀是78735，三级钢筋口诀是92384，78735=78+7+5（3个），92384=92+8（3个）+4，分别除以5个砼等级，我在此不举例子了。 以上是没有抗震要求的砼钢筋锚固要求，四级抗震要求级别也按上述。 三级抗震用第二行口诀，一二级抗震用第三行口诀，两行口诀看砼C20在三级抗震时的锚固要求：一二三
受拉钢筋抗震锚固长度LaE，计算公式：LaE＝ζaE La。 式中：LaE——受拉钢筋抗震锚固长度； ζaE——为抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。 La——受拉钢筋锚固长度（非抗震）。 一、受拉钢筋最小锚固长度（la、laE） 非抗震受拉钢筋最小锚固长度la 注： 1. HPB235级钢筋（光面钢筋）的末端应做180度弯钩，弯后平直段长度应≥3d。 2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。 3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。 4. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。 5.任何情况下锚固长度应≥250mm。 6.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。 7.当计算中充分利用纵向钢筋的抗压强度时，受压钢筋的锚固长度不应小于受拉锚固长度la的0.7倍。机械锚固措施不得用于受压钢筋的锚固。 二、受拉钢筋最小抗震锚固长度laE 1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。 2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。 3. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。 4. 当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。 5. 四级抗震的锚固长度laE按非抗震的锚固长度la采用，即laE=la。 Lab和LaE 的区别： Lab=a*ft/fy，Lab为基本锚固长度，a为钢筋的外型系数，光圆钢筋取0.16，带肋钢筋取0.14，ft、fy分别为混凝土、钢筋抗拉强度设计值。 LaE=ζaE*Lab，ζaE抗震锚固长度修正系数，一二级抗震取1.15，三级抗震取1.05，四级1.0. 另外补充LabE，这个是基本抗震锚固长度，比如框架梁柱中钢筋锚到混凝土中的投影长度分别要求不小于0.4LabE、0.5LabE， 纵向受拉钢筋最小搭接长度(ll、llE) 一、非抗震纵向受拉钢筋最小搭接长度ll 1. HPB235级钢筋（光面钢筋）的末端应做180度弯钩，弯后平直段长度应≥3d。 2. 当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。 3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。 4. 表中最小搭接长度适用于纵向钢筋搭接接头面积百分率≤25%的情况。 当接头面积百分率为50%时，应将表值搭接长度乘以增大系数1.17；当接头面积百分率为100%时，应将表值搭接长度乘以增大系数1.34； 接头面积百分率为中间值时，搭接长度增大系数可用插入法确定。
钢筋识图入门 来自： -; 徐航涛发表于今天 07:15 一、箍筋表示方法： ⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。 ⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。 ⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。 ⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。 ⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，
