实验十九滤波法及数字锁相环法位同步提取实验 实验项目三数字锁相环法位同步观测 (1)观测“数字锁相环输入”和“输入跳变指示”,观测当“数字锁相环输入”没有跳变和有跳变时“输入跳变指示”的波形。 从图中可以观察出,若前一位数据有跳变,则判断有效,“输入跳变指示”输出表示1;否则,输出0表示判断无效。 (2)观测“数字锁相环输入”和“鉴相输出”。观测相位超前滞后的情况 数字锁相环的超前—滞后鉴相器需要排除位流数据输入连续几位码值保持不变的不利影响。在有效的相位比较结果中仅给出相位超前或相位滞后两种相位误差极性,而相位误差的绝对大小固定不变。经观察比较,“鉴相输出”比“数字锁相环输入”超前两个码元。
(3)观测“插入指示”和“扣除指示”。 (4)以信号源模块“CLK ”为触发,观测13号模块的“BS2”。 思考题:分析波形有何特点,为什么会出现这种情况。 因为可变分频器的输出信号频率与实验所需频率接近,将其和从信号中提取的相位参考信号同时送入相位比较器,比较的结果若是载波频率高了,就通过补抹门抹掉一个输入分频器的脉冲,相当于本地振荡频率降低;相反,若示出本地频率低了时就在分频器输入端的两个输入脉冲间插入 一个脉冲,相当于本地振荡频率上升,从而了达到同步的目的。 思考题:BS2恢复的时钟是否有抖动的情况,为什么?试分析BS2抖动的区间有多大?如何减小这个抖动的区间? 有抖动的存在,是因为可变分频器的存在使得下一个时钟沿的到来时间不确定,从而引入了相位抖动。而这种引入的误差是无法消除的。减小相位抖动的方法就是将分频器的分频数提高。
实验二十 模拟锁相环实验 实验项目一 VCO 自由振荡观测 (1)示波器CH1接TH8,CH2接TH4输出,对比观测输入及输出波形。 实验项目二 同步带测量 (1) 示波器CH1接13号模块TH8模拟锁相环输入,CH2接TH4输出BS1,观察TH4 输出处于锁定状态。将正弦波频率调小直到输出波形失锁,此时的频率大小f1为 400Hz ;将频率调大,直到TH4输出处于失锁状态,记下此时频率f2为 9.25kHz 。 对比波形可以发现TH8与TH4信号输入与输出错位半个周期 如右图所示,方波抖动,说明处于失锁状态。 记下两次波形失锁的频率,可计 算 出 同 步 带 f=9.25KHz-400Hz=8.85KHz 。
滤波法及数字锁相环法位同步提取实验和帧同步提取实验
滤波法及数字锁相环法位同步提取实验和帧同步提取实验 一、实验目的 1、掌握滤波法提取位同步信号的原理及其对信息码的要求; 2、掌握用数字锁相环提取位同步信号的原理及其对信息代码的要求; 3、掌握位同步器的同步建立时间、同步保持时间、位同步信号同步抖动等概念; 4、掌握巴克码识别原理; 5、掌握同步保护原理; 6、掌握假同步、漏同步、捕捉态、维持态的概念。 二、实验内容 1、熟悉实验箱 2、滤波法位同步带通滤波器幅频特性测量; 3、滤波法位同步恢复观测; 4、数字锁相环位同步观测; 5、帧同步提取实验。 三、实验条件/器材 滤波法及数字锁相环法位同步提取实验: 1、主控&信号源、8号(基带传输编译码)、13号(载波同步及位同步)模块 2、双踪示波器(模拟/数字) 3、连接线若干 帧同步提取实验: 1、主控&信号源、7号模块 2、双踪示波器(模拟/数字) 3、连接线若干 四、实验原理 滤波法及数字锁相环法位同步提取实验原理见通信原理综合实验指导书P129-P134; 帧同步提取实验原理见通信原理综合实验指导书P141。 五、实验过程及结果分析 (一)熟悉实验箱 (二)滤波法位同步带通滤波器幅频特性测量 1、连线及相关设置 (1)关电,连线。 (2)开电,设置主控,选择【信号源】→【输出波形】。设置输出波形为正弦波,调节相应旋钮,使其输出频率为200Khz,峰峰值3V。 (3)此时系统初始状态为:输入信号为频率200KHz、幅度为3V的正弦波。 2、实验操作及波形观测 分别观测13号模块的“滤波法位同步输入”和“BPF-Out”,改变信号源的频率,测量“BPF-Out” 的幅度填入下表,并绘制幅频特性曲线。

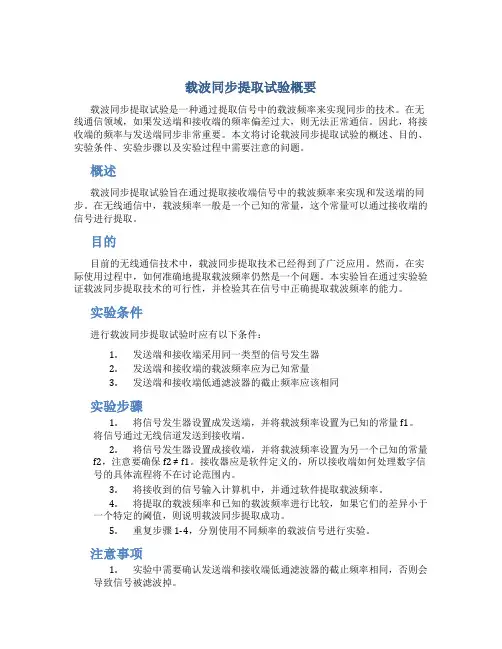

载波同步 实验目的 1、掌握用科斯塔斯(Costas)环提取相干载波的原理与实现方法。 2、了解相干载波相位模糊现象的产生原因。 实验内容 1、观察科斯塔斯环提取相干载波的过程。 2、观察科斯塔斯环提取的相干载波,并做分析。 实验模块 1、通信原理0 号模块一块 2、通信原理3 号模块一块 3、通信原理7 号模块一块 4、示波器一台 实验原理 1、基本原理 同步是通信系统中一个重要的实际问题。当采用同步解调或相干检测时,接收端需要提供一个与发射端调制载波同频同相的相干载波。这个相干载波的获取方法就称为载波提取,或称为载波同步。 提取载波的方法一般分为两类:一类是在发送有用信号的同时,在适当的频率位置上,插入一个(或多个)称为导频的正弦波,接收端就由导频提取出载波,这类方法称为导频插入法;另一类就是不专门发送导频,而在接收端直接从发送信号中提取载波,这类方法称为直接法。下面就重点介绍直接法的两种方法。 1)平方变换法和平方环法 设调制信号为,中无直流分量,则抑制载波的双边带信号为 接收端将该信号进行平方变换,即经过一个平方律部件后就得到 (17-1) 由式(17-1)看出,虽然前面假设了中无直流分量,但中却有直流分量,而表示式的第二项中包含有2ωc频率的分量。若用一窄带滤波器将2ωc频率分量滤出,再进行二分频,就获得所需的载波。根据这种分析所得出的平方变换法
提取载波的方框图如图17-1所示。若调制信号=±1,该抑制载波的双边带信号就成为二相移相信号,这时 (17-2) 图17-1 平方变换提取载波 因而,用图17-1所示的方框图同样可以提取出载波。 由于提取载波的方框图中用了一个二分频电路,故提取出的载波存在180°的相位模糊问题。对移相信号而言,解决这个问题的常用方法是采用相对移相。 平方交换法提取载波方框图中的窄带滤波器若用锁相环代替,构成如图17-2所示的方框图,就称为平方环法提取载波。由于锁相环具有良好的跟踪、窄带滤波和记忆性能,平方环法比一般的平方变换法具有更好的性能。因此,平方环法提取载波应用较为广泛。 图17-2 平方环法提取载波 2)科斯塔斯环法 科斯塔斯环又称同相正交环,其原理框图如下: 图17-3 科斯塔斯环原理框图 在科斯塔斯环环路中,误差信号V7是由低通滤波器及两路相乘提供的。压控振荡器输出信号直接供给一路相乘器,供给另一路的则是压控振荡器输出经90o移相后的信号。两路相乘器的输出均包含有调制信号,两者相乘以后可以消除调制信号的影响,经环路滤波器得到仅与压控振荡器输出和理想载波之间相位差有关的控制电压,从而准确地对压控振荡器进行调整,恢复出原始的载波信号。 现在从理论上对科斯塔斯环的工作过程加以说明。设输入调制信号为,则(17-3) (17-4) 经低通滤波器后的输出分别为: 将v5和v6在相乘器中相乘,得, (17-5) (17-5)中θ是压控振荡器输出信号与输入信号载波之间的相位误差,当θ较小时, (17-6) (17-6)中的v7大小与相位误差θ成正比,它就相当于一个鉴相器的输出。用v7去调整压控振荡器输出信号的相位,最后使稳定相位误差减小到很小的数值。这样压控振荡器的输出就是所需提取的载波。 载波同步系统的主要性能指标是高效率和高精度。所谓高效率就是为了获得载波信号而尽量少消耗发送功率。用直接法提取载波时,发端不专门发送导频,因而效率高;而用插入导频法时,由于插入导频要消耗一部分功率,因而系统的效率降低。所谓高精度,就是提取出的载波应是相位尽量准确的相干载波,也就是相位误差应该尽量小。相位误差通常由稳态相差和随机相差组成。稳态相差主要是指载波信号通过同步信号提取电路一后,在稳态下所引起的相差;随机相差是由于随机噪声的影响而引起同步信号的相位误差。相位误差对双边带信号解调
中南大学 《通信原理》实验报告 学生姓名 指导教师 学院 专业班级 完成时间
数字基带信号 1、实验名称 数字基带信号 2、实验目的 (1)了解单极性码、双极性码、归零码、不归零码等基带信号波形特点。 (2)掌握AMI、HDB 3 码的编码规则。 (3)掌握从HDB 3 码信号中提取位同步信号的方法。 (4)掌握集中插入帧同步码时分复用信号的帧结构特点。 (5)了解HDB 3 (AMI)编译码集成电路CD22103。 3、实验内容 (1)用示波器观察单极性非归零码(NRZ)、传号交替反转码(AMI)、三阶高密度双极性码 (HDB 3)、整流后的AMI码及整流后的HDB 3 码。 (2)用示波器观察从HDB 3 码中和从AMI码中提取位同步信号的电路中有关波形。 (3)用示波器观察HDB 3 、AMI译码输出波形。 4、基本原理(简写) 本实验使用数字信源模块和HDB 3 编译码模块。 1、数字信源 本模块是整个实验系统的发终端,模块内部只使用+5V电压,其原理方框图如图1-1所示,电原理图如图1-3所示(见附录)。本单元产生NRZ信号,信号码速率约为170.5KB,帧结构如图1-2所示。帧长为24位,其中首位无定义,第2位到第8位是帧同步码(7位巴克码1110010),另外16位为2路数据信号,每路8位。此NRZ信号为集中插入帧同步码时分复用信号,实验电路中数据码用红色发光二极管指示,帧同步码及无定义位用绿色发光二极管指示。发光二极管亮状态表示1码,熄状态表示0码。 本模块有以下测试点及输入输出点: ? CLK 晶振信号测试点 ? BS-OUT 信源位同步信号输出点/测试点(2个) ? FS 信源帧同步信号输出点/测试点 ? NRZ-OUT(AK) NRZ信号(绝对码)输出点/测试点(4个) 图1-1中各单元与电路板上元器件对应关系如下: ?晶振CRY:晶体;U1:反相器7404 ?分频器U2:计数器74161;U3:计数器74193;U4:计数器40160 ?并行码产生器K1、K2、K3:8位手动开关,从左到右依次与帧同步码、数
实验项目三 数字锁相环法位同步观测 (1)观测“数字锁相环输入”和“输入跳变指示”,观测当“数字锁相环输入”没有跳变和有跳变时“输入跳变指示”的波形。 (2)观测“数字锁相环输入”和“鉴相输出”。观测相位超前滞后的情况。 (4)以信号源模块“CLK ”为触发,观测13号模块的“ BS2”。 实验二十 实验项目一 VCO 自由振荡观测 (1)示波器CH1接TH8,CH2接TH4 实验项目二 同步带测量
(1)示波器CH1接13号模块TH8模拟锁相环输入,CH2接TH4输出BS1,观察TH4输出处于锁定状态。将正弦波频率调小直到输出波形失锁,此时的频率大小f1为 400Hz ;将频率调大,直到TH4输出处于失锁状态,记下此时频率f2为。 实验二十一载波同步实验 实验项目载波同步 (1)本实验利用科斯塔斯环法提取BPSK调制信号的同步载波,对比观测信号源“256K”和13号模块的“SIN”,调节13号模块的压控偏置调节电位器,观测载波同步情况。
实验二十二帧同步实验 实验项目帧同步提取实验 (1)观测在没有误码的情况下“失步”,“捕获”,“同步”三个灯的变化情况经过多次实验反复观察,“失步”指示灯一直没有亮过,其余两个灯的顺序为捕捉指示灯先亮,之后熄灭,同步指示灯变亮。 (2)关闭7号模块电源。按住“误码插入”不放,打开7号模块电源。再观测“失步”,“捕获”,“同步”三个灯的变化情况。 经过多次实验反复观察,“失步”指示灯一直没有亮过,其余两个灯的顺序为捕捉指示灯先亮,之后熄灭,同步指示灯变亮。 (3)观察同步保护现象:如下图所示。 (4) 现误码时三个LED (5)观察假同步现象: 观察结果知, 分析原因:此时出现假同步状态,即时分复用单元将拨码开关S1的码值做为帧 头码,其他码元和原来的巴克码被当做了数据码元,从而在检查到01110010时 就开始按照8位为一个用户的数据,接着进行下面的数据采集。
实验四 利用锁相环实现载波同步 一、实验目的:利用matlab 验证锁相环实现载波同步的原理和方法。 二、实验要求:设输入已调信号为FM 信号,该调频信号由100HZ 的信息正选拔调制1khz 的载频而成。试用锁相环从已调信号中提取载波信号,实现载波同步。 三、实验原理: FM 调制原理:FM 是由基带信号来调制载波信号的角频率,使其随基带信号线性变化; 锁相环提取载波原理: 入信号 VCO 输出)(t U o 四、实验源码 clear all; close all; f=1000; fs=100000; N=5000; Ts=1/fs; t=(0:Ts:(N*Ts)-Ts); f1=100; msg=sin(2*pi*f1*t); kf=.0628; Signal=exp(j*(2*pi*f*t+2*pi*kf*cumsum(msg))); Signal1=exp(j*(2*pi*f*t)); phi_hat(1)=30; e(1)=0; phd_output(1)=0; vco(1)=0; kp=0.15; ki=0.1; for n=2:length(Signal) vco(n)=conj(exp(j*(2*pi*n*f/fs+phi_hat(n-1)))); phd_output(n)=imag(Signal(n)*vco(n)); e(n)=e(n-1)+(kp+ki)*phd_output(n)-ki*phd_output(n-1); phi_hat(n)=phi_hat(n-1)+e(n); end; startplot=1; 鉴相器 PD 环路滤波器 LF 压控振荡器 VCO
帧同步提取系统实验 一.实验目的 1、了解帧同步的机理 2、熟悉帧同步的性能 3、熟悉帧失步对数据业务的影响 二.实验内容 1、帧同步过程观察; 2、误码环境下的帧同步性能测试; 3、帧失步下对接受帧内的数据信号传输的定性观测。 三.实验仪器 1、JH5001通信原理综合实验系统一台 2、20MHz双踪示波器一台四.原理与电路 在TDM复接系统中,要保证接收端分路系统和发送端一致,必须要有一个同步系统,以实现发送端和接收端同步。帧定位同步系统是复接/解复接设备中最重要的部分。在帧定位系统中要解决的设计问题有:1)同步搜索方法;2)帧定位码型设计;3)帧长度的确定;4)帧定位码的码长选择;5)帧定位保护方法;6)帧定位保护参数的选择;等等。这些设计完成后就确定了复接系统的下列技术性能:1)平均同步搜捕时间;2)平均发现帧时间;3)平均确认同步时间;4)平均发生失帧的时间间隔;5)平均同步持续时间;6)失帧引入的平均误码率,等等。 通常帧定位同步方法有两种:逐码移位同步搜索法和置位同步搜索法。通信原理综合实验系统中的解复接同步搜索方法采用逐码移位同步法。逐码移位同步搜索法的基本工作原理是调整收端本地帧定位码的相位,使之与收到的总码流中的帧定位码对准。同步后用收端各
分路定时脉冲就可以对接收到的码流进行正确的分路。如果本地帧同步码的相位没有对准码流接收信号码流的帧定位码位,则检测电路将输出一个一定宽度的扣脉冲,将接收时钟扣除一个,这等效将数据码流后移一位码元时间,使帧定位检测电路检测下一位信码。如果下一位检测结果仍不一致,则再扣除一位时钟,这过程称“同步搜索”。搜索直至检测到帧定位码为止。因接收码流除有帧定位码型外,随机的数字码流也可能存在与帧定位码完全相同的码型。因此,只有在同一位置,多次连续出现帧定位码型,方可算达到并进入同步。这一部分功能由帧定位检测电路内的校核电路完成。 无论多么可靠的同步电路,由于各种因素(例如强干扰、短促线路故障等),总会破坏同步工作状态,使帧失步。从帧失步到重新获得同步的这段时间(亦称同步时间)将使通信中断。误码也将会造成帧失步。因此,从同步到下一次失步的时间因尽量长一些,否则将不断的中断通信。这一时间的长短表示TDM同步系统的抗干扰能力。抗误码造成的帧失步主要由帧定位检测电路内的保护记数电路完成,只有当在一定的时间内在帧定位码位置多次检测不到帧定位码,才可判定为帧失步,需重新进入同步搜索状态。逐码移位同步搜索法系统组成框图见图1所示。 语音信号的中断时间短于100ms,将不易被人耳分辨出来。但对某些数据终端传输却是不允许的。为能让学生能深入了解在有误码的环境下帧失步、同步和抗误码性能,在复接模块内专门设计了一个错码产生器(3种类型误码),通过错码设置跳线开关SWB02(E_SEL0,E_SEL1)选择不同的信道误码率(分别约为4×10—3、1.6×10—2和1×10—1)。学生能够观测到复接/解复接具有抗误码性能,即在小误码时帧同步锁定状态,加大误码帧帧失步,进入帧同步搜索(扫描)状态;另可测试不同误码和帧失步对话音业务的影响和观测对数据业务的影响。 五.实验步骤 准备工作:首先将解复接模块内的输入信号和时钟选择跳线开关KB01、KB02设置LOOP(自环)位置,使复接模块和解复接模块连接成自环测试方式;将复接模块内的工作状态选择跳线开关SBW02的m序列选择跳线开关M_SEL1、M_SEL2拔下,使m序列发生器产生全0码,将错码选择跳线开关E_SEL0、E_SEL1拔下,不在传输帧中插入误码。
实验九 同步载波提取实验 一、实验目的 1. 掌握用科斯塔斯(Costas )环提取相干载波的原理与实现方法。 2. 了解相干载波相位模糊现象的产生原因。 二、实验内容 1. 观察科斯塔斯环提取相干载波的过程。 2. 观察科斯塔斯环提取的相干载波,并做分析。 三、实验器材 1. 信号源模块 2. 同步信号提取模块 3. 数字调制模块 4. 20M 双踪示波器 一台 5. 频率计(选用) 一台 四、实验原理 当采用同步解调或相干检测时,接收端需要提供一个与发射端调制载波同频同相的相干载波。这个相干载波的获取就称为载波提取,或称为载波同步。提取载波的方法一般分为两类:一类是在发送有用信号的同时,在适当的频率位置上,插入一个(或多个)称作导频的正弦波,接收端就由导频提取出载波,这类方法称为插入导频法;另一类是不专门发送导频,而在接收端直接从发送信号中提取载波,这类方法称为直接法。下面就重点介绍直接法的两种方法。 1. 平方变换法和平方环法 设调制信号为()m t ,()m t 中无直流分量,则抑制载波的双边带信号为 t t m t s c ωcos )()(= 接收端将该信号进行平方变换,即经过一个平方律部件后就得到 t t m t m t t m t e c c ωω2cos )(212)(cos )()(222 2+== (14-1) 由式(14-1)看出,虽然前面假设了()m t 中无直流分量,但2()m t 中却有直流分量,而()e t 表示式的第二项中包含有2ωc 频率的分量。若用一窄带滤波器将2ωc 频率分量滤出,再进行二分频,就获得所需的载波。根据这种分析所得出的平方变换法提取载波的方框图如图14-1所示。若调制信号()m t =±1,该抑制载波的双边带信号就成为二相移相信号,这时 t t t m t e c c ωω2cos 2 121]cos )([)(2+== (14-2)
实验十八位同步提取实验 一、实验目的 1、掌握用滤波法提取位同步信号的原理及其对信息代码的要求。 2、掌握用数字锁相环提取位同步信号的原理及其对信息代码的要求。 3、掌握位同步器的同步建立时间、同步保持时间、位同步信号同步抖动等概念。 二、实验内容 1、观察滤波法提取位同步信号各观测点波形。 2、观察数字锁相环的失锁状态和锁定状态。 3、观察数字锁相环锁定状态下位同步信号的相位抖动现象及相位抖动大小与固有频差的 关系。 4、观察数字锁相环位同步器的同步保持时间与固有频差之间的关系。 三、实验器材 1、信号源模块一块 2、⑥号模块一块 3、⑦号模块一块 4、20M双踪示波器一台 5、频率计(选用)一台 四、实验原理 位同步锁相法的基本原理和载波同步的类似。在接收端利用鉴频器比较接收码元和本地产生的位同步信号的相位,若两者相位不一致(超前或滞后),鉴相器就产生误差信号去调整位同步信号的相位,直至获得准确的位同步信号为止。前面讨论的滤波法原理图中,窄带滤波器可以是简单的单调谐回路或晶体滤波器,可以是锁相环路。 我们把采用锁相环来提取位同步信号的方法称为锁相法。下面介绍在数字通信中常采用的数字锁相环法提取位同步信号的原理。 数字锁相环(DPLL)是一种相位反馈控制系统。它根据输入信号与本地估算时钟之间的相位误差对本地估算时钟的相位进行连续不断的反馈调节,从而达到使本地估算时钟相位跟踪输入信号相位的目的。DPLL 通常有三个组成模块:数字鉴相器(DPD)、数字环路滤波器(DLF)、数控振荡器(DCO)。根据各个模块组态的不同, DPLL 可以被划分出许多不同的类型。根据设计
的要求,本实验系统采用超前滞后型数字锁相环(LL-DPLL)作为解决方案,图18-3是其实现结构。在LL- DPLL中,DLF 用双向计数逻辑和比较逻辑实现,DCO 采用加扣脉冲式数控振荡器。这样设计出来的DPLL具有结构简洁明快,参数调节方便,工作稳定可靠的优点。 六、实验步骤 1、锁相环法位同步提取 (1)将信号源模块上S5拨为“1010”,拨动拨码开关S1、S2、S3,使“NRZ”输出的24位NRZ码设置为01110010 10101010 10101010。模块7上的S2拨为“0110”, 即提取时钟选512K。 (2)在电源关闭的状态下,依照下表完成连线: 源端口目的端口连线说明 信号源:NRZ(32K)模块7:DIN 32KNRZ码输入同步提取 * 检查连线是否正确,检查无误后打开电源 (3)以信号源模块“CLK2”的信号为内触发源,用示波器双踪观察模块7上“BS”波形,并与原始时钟CLK2相比较。 (4)把信号源模块上的S1拨为00000000,S2、S3不变,用示波器双踪同时观察“NRZ” 和模块7上“ABSVAL”两点的波形。(结果可以看到,“NRZ”连零时“ABSVAL”为 0,“NRZ”有跳变时“ABSVAL”为1)
实验三:模拟锁相环与载波同步 一、实验目的 1.模拟锁相环工作原理以及环路锁定状态、失锁状态、同步带、捕捉带等基本概念。 2.掌握用平方法从2DPSK信号中提取相干载波的原理及模拟锁相环的设计方法。 3.了解相干载波相位模糊现象产生的原因。 二、实验内容 1. 观察模拟锁相环的锁定状态、失锁状态及捕捉过程。 2. 观察环路的捕捉带和同步带。 3. 用平方环法从2DPSK信号中提取载波同步信号,观察相位模糊现象。 三、实验步骤 本实验使用数字信源单元、数字调制单元和载波同步单元。 1.熟悉载波同步单元的工作原理。接好电源线,打开实验箱电源开关。 2.检查要用到的数字信源单元和数字调制单元是否工作正常(用示波器观察信源NRZ-OUT(AK)和调制2DPSK信号有无,两者逻辑关系正确与否)。 3. 用示波器观察载波同步模块锁相环的锁定状态、失锁状态,测量环路的同步带、捕捉带。 环路锁定时u d 为直流、环路输入信号频率等于反馈信号频率(此锁相环中 即等于VCO信号频率)。环路失锁时u d 为差拍电压,环路输入信号频率与反馈信号频率不相等。本环路输入信号频率等于2DPSK载频的两倍,即等于调制单元CAR信号频率的两倍。环路锁定时VCO信号频率等于CAR-OUT信号频率的两倍。所以环路锁定时调制单元的CAR和载波同步单元的CAR-OUT频率完全相等。 根据上述特点可判断环路的工作状态,具体实验步骤如下: (1)观察锁定状态与失锁状态 打开电源后用示波器观察u d ,若u d 为直流,则调节载波同步模块上的可变电 容C 34,u d 随C 34 减小而减小,随C 34 增大而增大(为什么?请思考),这说明环路 处于锁定状态。用示波器同时观察调制单元的CAR和载波同步单元的CAR-OUT,可以看到两个信号频率相等。若有频率计则可分别测量CAR和CAR-OUT频率。在 锁定状态下,向某一方向变化C 34,可使u d 由直流变为交流,CAR和CAR-OUT频 率不再相等,环路由锁定状态变为失锁。
《通信原理》实验报告 实验十:载波同步提取试验 系别: 信息科学与工程学院 专业班级:通信1003 学生姓名:揭芳 学号: 20101182073 同组学生: 杨亦奥 成绩: 指导教师: 惠龙飞 (实验时间:2012 年12月28 日——2012 年12月28 日)
华中科技大学武昌分校
一、实验目的 1、 掌握用科斯塔斯(Co sta s)环提取相干载波的原理与实现方法。 2、 了解相干载波相位模糊现象的产生原因。 二、实验内容 1、 观察科斯塔斯环提取相干载波的过程。 2、 观察科斯塔斯环提取的相干载波,并做分析。 三、实验器材 1、 信 号 源 模 块 一块 2、 ③ 号 模 块 一块 3、 ⑦ 号 模 块 一块 4、 60M 双 踪 示 波 器 一台 四、实验原理 (一)基本原理 同步是通信系统中一个重要的实际问题。当采用同步解调或相干检测时,接收端需要提供一个与发射端调制载波同频同相的相干载波。这个相干载波的获取方法就称为载波提取,或称为载波同步。 提取载波的方法一般分为两类:一类是在发送有用信号的同时,在适当的频率位置上,插入一个(或多个)称为导频的正弦波,接收端就由导频提取出载波,这类方法称为导频插入法;另一类就是不专门发送导频,而在接收端直接从发送信号中提取载波,这类方法称为直接法。下面就重点介绍直接法的两种方法。 1、 平方变换法和平方环法 设调制信号为()m t ,()m t 中无直流分量,则抑制载波的双边带信号为
t t m t s c ωcos )()(= 接收端将该信号进行平方变换,即经过一个平方律部件后就得到 由式(17-1)看出,虽然前面假设了()m t 中无直流分量,但2()m t 中却有直流分量,而()e t 表示式的第二项中包含有2ωc 频率的分量。若用一窄带滤波器将2ωc 频率分量滤出,再进行二分频,就获得所需的载波。根据这种分析所得出的平方变换法提取载波的方框图如图17-1所示。若调制信号()m t =±1,该抑制载波的双边带信号就成为二相移相信号,这时 t t t m t e c c ωω2cos 2 1 21]cos )([)(2+= = (17-2) 图17-1 平方变换提取载波 因而,用图17-1所示的方框图同样可以提取出载波。 由于提取载波的方框图中用了一个二分频电路,故提取出的载波存在180°的相位模糊问题。对移相信号而言,解决这个问题的常用方法是采用相对移相。 平方交换法提取载波方框图中的2c f 窄带滤波器若用锁相环代替,构成如图17-2所示的方框图,就称为平方环法提取载波。由于锁相环具有良好的跟踪、窄带滤波和记忆性能,平方环法比一般的平方变换法具有更好的性能。因此,平方环法提取载波应用较为广泛。 图17-2 平方环法提取载波 2、 科斯塔斯环法 科斯塔斯环又称同相正交环,其原理框图如下:
实验一 1. 根据实验观察和纪录回答: (1)不归零码和归零码的特点是什么? (2)与信源代码中的“1”码相对应的AMI码及HDB3码是否一定相同? 答: 1)不归零码特点:脉冲宽度τ等于码元宽度Ts 归零码特点:τ<Ts 2)与信源代码中的“1”码对应的AMI码及HDB3码不一定相同。因信源代码中的“1”码对应的AMI码“1”、“-1”相间出现,而HDB3码中的“1”,“-1”不但与信源代码中的“1”码有关,而且还与信源代码中的“0”码有关。举例: 信源代码 1 0 0 0 0 1 1 0 0 0 0 1 0 0 0 0 0 1 AMI 1 0 0 0 0 -1 1 0 0 0 0 -1 0 0 0 0 0 1 HDB3 1 0 0 0 1 -1 1 -1 0 0 -1 1 0 0 0 1 0 -1 2. 设代码为全1,全0及0111 0010 0000 1100 0010 0000,给出AMI及HDB3码的代码和波形。 答: 信息代码 1 1 1 1 1 1 1 AMI 1 -1 1 -1 1-1 1 HDB3 1 -1 1 -1 1 -1 1 信息代码0 0 0 0 0 0 0 0 0 0 0 0 0 AMI0 0 0 0 0 0 0 0 0 0 0 0 0 HDB3 0 0 0 1-10 0 1-1 0 0 1 -1 信息代码0 1 1 1 0 0 1 0 0 0 0 0 1 1 0 0 0 0 1 0 0 0 0 0 AMI0 1 -1 1 0 0 -1 0 0 0 0 0 1 -1 0 0 0 0 1 0 0 0 0 0 HDB30 1 -1 1 0 0 -1 0 0 0-1 0 1 -1 1 0 0 1 -1 0 0 0 –1 0 3. 总结从HDB3码中提取位同步信号的原理。 答: HDB3中不含有离散谱f S(f S在数值上等于码速率)成分。整流后变为一个占空比等于0.5的单极性归零码,其连0个数不超过3,频谱中含有较强的离散谱f S成分,故可通过窄带带通滤波器得到一个相位抖动较小的正弦信号,再经过整形、移相后即可得到合乎要求的位同步信号。
姓名:学号:班级: 第周星期第大节实验名称:自定义帧结构的帧形成及其传输/自定义帧结构的帧同步系统 一、实验目的 1.加深对PCM30/32系统帧结构的理解。 2.加深对PCM30/32路帧同步系统及其工作过程的理解。 3.加深对PCM30/32系统话路、信令、帧同步的告警复用和分用过程的理解。 二、实验仪器 1.ZH5001A通信原理综合实验系统 2.20MHz双踪示波器 三、实验内容 (一)自定义帧结构的帧形成及其传输 1.发送传输帧结构观测 (1)(2) m序列输入的序列为全0 所找的帧在图上标注了。 (3)调整开关信号。 箭头所指为改变的开关信号。
(4)调整m序列 什么都不接是全0可以看清,接时,可以看清。接M_SEL1和两2.发送帧同步指示的观测 可以观测到已经同步 3.解复接开关信号输出的观测 4.解复接m序列数据输出观测 接M_SEL0 & M_SEL1 接M_SEL0 接M_SEL1 全不接 只要接M_SEL0接收就看不清,全1(M_SEL0)和全0(都不接)都可以
(二)自定义帧结构的帧同步系统 1.帧同步过程观测 (1)输入全0码 可以同步 可以同步 (3)将开关信号设置为帧定位信号,将KB01拔出插入 左边是假同步,右边是真同步。说明开关序列边位帧同步序列以后会影响
2.在误码环境下的帧同步性能测试和数据传输的定性测试(1)通过设置,使信道的误码率为1*10^-1 无法同步,同时观察LED灯,发现LED灯闪烁无规律。 (2)通过设置,使信道的误码率为1.6*10^-2 仍旧不能同步。 (3)通过设置,使信道的误码率为4*10^-3 在误码率较小的情况下,可以同步。
实验三模拟锁相环与载波同步实验 一、实验目的 1. 掌握模拟锁相环的工作原理,以及环路的锁定状态、失锁状态、同步带、捕捉带等基本概念 2. 掌握用平方环法从2DPSK信号中提取相干载波的原理及模拟锁相环的设计方法 3. 了解相干载波相位模糊现象产生的原因 二、实验内容 1. 观察模拟锁相环的锁定状态、失锁状态及捕捉过程 2. 观察环路的捕捉带和同步带 3. 用平方环法从2DPSK信号中提取载波同步信号,观察相位模糊现象 三、基本原理 常用平方环或同相正交环(科斯塔斯环)从2DPSK信号中提取相干载波。本实验用平方环,其原理方框图及电路原理图如图3-1、图3-2所示。 图3-1 载波同步方框图 载波同步模块上有以下测试点及输入输出点: ? 2DPSK-IN 2DPSK信号输入点 ? MU 平方器输出测试点,V P-P>1V ? COMP 锁相环输入信号测试点 ? Ud 锁相环压控电压测试点 ? VCO 锁相环输出信号测试点,V P-P>0.2V ? CAR-OUT 相干载波信号输出点/测试点
图3-2 载波同步电原理图
图3-1中各单元与图3-2中的主要元器件的对应关系如下: ? 平方器 U2:模拟乘法器MC1496 ? 鉴相器 U4: 锁相环HC4046 ? 环路滤波器 U4: 锁相环HC4046 ? 压控振荡器 U4: 锁相环HC4046 ? ÷2 U6:D 触发器74HC74 ? 移相器 U8:单稳态触发器74LS123 ? 滤波器 电感L1;电容C43 ? 压控振荡器 U5: 锁相环CD4046 锁相环由鉴相器(PD )、环路滤波器(LF )及压控振荡器(VCO )组成,如图3-3所示。 u o (t) 图3-3 锁相环方框图 模拟锁相环中,PD 是一个模拟乘法器,LF 是一个有源或无源低通滤波器。锁相环路是一个相位负反馈系统,PD 检测u i (t)与u o (t)之间的相位误差并进行运算形成误差电压u d (t),LF 用来滤除乘法器输出的高频分量(包括和频及其他的高频噪声)形成控制电压u c (t),在u c (t)的作用下、u o (t)的相位向u i (t)的相位靠近。设u i (t)=U i sin[ωi t+θi (t)],u o (t)=U o cos[ωi t+θo (t)],则u d (t)=U d sin θe (t),θe (t)=θi (t)-θo (t),故模拟锁相环的PD 是一个正弦PD 。设u c (t)=u d (t)F(P),F(P)为LF 的传输算子,VCO 的压控灵敏度为K o ,则环路的数学模型如图3-4所示。 θi (t) o (t) 图3-4 模拟环数学模型 当6 )(π θ≤ t e 时,e d e d U t U θθ=)(sin ,令K d =U d 为PD 的线性化鉴相灵敏度、单位
(精编)哈工大通信原理 实验报告
H a r b i n I n s t i t u t e o f T e c h n o l o g y 通信原理 实验报告 课程名称:通信原理 院系:电子与信息工程学院 班级: 姓名: 学号: 指导教师:倪洁 实验时间:2015年12月 哈尔滨工业大学 实验二帧同步信号提取实验 一、实验目的 1.了解帧同步的提取过程。 2.了解同步保护原理。 3.掌握假同步,漏同步,捕捉动态和维持态的概念。
二、实验原理 时分复用通信系统,为了正确的传输信息,必须在信息码流中插入一定数量的帧同步码,帧同步码应具有良好的识别特性。本实验系统帧长为24比特,划分三个时隙,每个时隙长度8比特,在每帧的第一时隙的第2至第8码元插入七位巴克码作为同步吗。第9至24比特传输两路数据脉冲。帧结构为:X11100101010101011001100,首位为无定义位。 本实验模块由信号源,巴克码识别器和帧同步保护电路三部分构成,信号源提供时钟脉冲和数字基带脉冲,巴克码识别器包裹移位寄存器、相加器和判决器。其余部分完成同步保护功能。 三、实验内容 1.观察帧同步码无错误时帧同步器的维持状态。 2.观察帧同步码有一位错误时帧同步器的维持态和捕捉态 3.观察帧同步器假同步现象和同步保护器。 四、实验步骤 1.开关K301接 2.3脚。K302接1.2脚。 2.接通电源,按下按键K1,K2,K300,使电路工作。 3.观察同步器的同步状态 将信号源中的SW001,SW002,SW003设置为11110010,10101010,11001100(其中第2-8位为帧同步码),SW301设置为1110,示波器1通道接TP303,2通道接TP302,TP304,TP305,TP306,观察上述信号波形,使帧同步码(SW001的2-8位)措一位,重新做上述观察,此时除了TP303外,个点波形不变,说明同步状态仍在维持。 4.观察同步器的失步状态。 关闭电源,断开K302,在开电源(三个发光二极管全亮)。使帧同步码措一位后再将
实验十 载波同步提取实验 一、 实验目的 1、掌握用科斯塔斯(Costas )环提取相干载波的原理与实现方法。 2、了解相干载波相位模糊现象的产生原因。 二、 实验内容 1、观察科斯塔斯环提取相干载波的过程。 2、观察科斯塔斯环提取的相干载波,并做分析。 三、 实验器材 1、信号源模块 一块 2、 ③号模块 一块 3、 ⑦号模块 一块 4、 60M 双踪示波器 一台 四、 实验原理 提取载波的方法一般分为两类:一类是在发送有用信号的同时,在适当的频率位置上,插入一个(或多个)称为导频的正弦波,接收端就由导频提取出载波,这类方法称为导频插入法;另一类就是不专门发送导频,而在接收端直接从发送信号中提取载波,这类方法称为直接法。下面就重点介绍直接法的两种方法。 1、平方变换法和平方环法 设调制信号为()m t ,()m t 中无直流分量,则抑制载波的双边带信号为 t t m t s c ωcos )()(=
接收端将该信号进行平方变换,即经过一个平方律部件后就得到 t t m t m t t m t e c c ωω2cos )(2 12 )(cos )()(2 2 2 2 + = = 由式看出,虽然前面假设了()m t 中无直流分量,但2()m t 中却有直流分量,而()e t 表示式的第二项中包含有2ωc 频率的分量。若用一窄带滤波器将2ωc 频率分量滤出,再进行二分频,就获得所需的载波。根据这种分析所得出的平方变换法提取载波的方框图如图10-1所示。若调制信号()m t =±1,该抑制载波的双边带信号就成为二相移相信号,这时可得到下式,因而,用图10-1所示的方框图同样可以提取出载波。 t t t m t e c c ωω2cos 2 12 1]cos )([)(2 + = = 图10-1 平方变换提取载波 由于提取载波的方框图中用了一个二分频电路,故提取出的载波存在180°的相位模糊问题。对移相信号而言,解决这个问题的常用方法是采用相对移相。平方交换法提取载波方框图中的2c f 窄带滤波器若用锁相环代替,构成如图10-2所示的方框图,就称为平方环法提取载波。由于锁相环具有良好的跟踪、窄带滤波和记忆性能,平方环法比一般的平方变换法具有更好的性能。因此,平方环法提取载波应用较为广泛。 图10-2 平方环法提取载波
实验二 载波同步提取实验 一、实验目的 1、掌握用科斯塔斯(Costas )环提取相干载波的原理与实现方法。 2、了解相干载波相位模糊现象的产生原因。 二、实验内容 1、观察科斯塔斯环提取相干载波的过程。 2、观察科斯塔斯环提取的相干载波,并做分析。 三、实验器材 1、信号源模块 一块2、③号模块 一块3、⑦号模块 一块4、20M 双踪示波器 一台5、频率计(选用) 一台 四、实验原理 (一)基本原理 同步是通信系统中一个重要的实际问题。当采用同步解调或相干检测时,接收端需要提供一个与发射端调制载波同频同相的相干载波。这个相干载波的获取方法就称为载波提取,或称为载波同步。 提取载波的方法一般分为两类:一类是在发送有用信号的同时,在适当的频率位置上,插入一个(或多个)称为导频的正弦波,接收端就由导频提取出载波,这类方法称为导频插入法;另一类就是不专门发送导频,而在接收端直接从发送信号中提取载波,这类方法称为直接法。下面就重点介绍直接法的两种方法。 1、平方变换法和平方环法 设调制信号为,中无直流分量,则抑制载波的双边带信号为 ()m t ()m t t t m t s c ωcos )()(=
接收端将该信号进行平方变换,即经过一个平方律部件后就得到 (17-1) t t m t m t t m t e c c ωω2cos )(212)(cos )()(2222+==由式(17-1)看出,虽然前面假设了中无直流分量,但中却有直流分量,()m t 2()m t 而表示式的第二项中包含有2ωc 频率的分量。若用一窄带滤波器将2ωc 频率分量滤出,()e t 再进行二分频,就获得所需的载波。根据这种分析所得出的平方变换法提取载波的方框图如图17-1所示。若调制信号=±1,该抑制载波的双边带信号就成为二相移相信号,()m t 这时 (17- t t t m t e c c ωω2cos 2121]cos )([)(2+= =2) 图17-1 平方变换提取载波 因而,用图17-1所示的方框图同样可以提取出载波。 由于提取载波的方框图中用了一个二分频电路,故提取出的载波存在180°的相位模糊问题。对移相信号而言,解决这个问题的常用方法是采用相对移相。 平方交换法提取载波方框图中的窄带滤波器若用锁相环代替,构成如图17-2所示2c f 的方框图,就称为平方环法提取载波。由于锁相环具有良好的跟踪、窄带滤波和记忆性能,平方环法比一般的平方变换法具有更好的性能。因此,平方环法提取载波应用较为广泛。 图17-2 平方环法提取载波 2、科斯塔斯环法 科斯塔斯环又称同相正交环,其原理框图如下:
实验八 帧同步信号恢复实验 一、实验目的 1. 掌握巴克码识别原理。 2. 掌握同步保护原理。 3. 掌握假同步、漏同步、捕捉态、维持态概念。 二、实验内容 1. 观察帧同步码无错误时帧同步器的维持态。 2. 观察帧同步码有一位错误时帧同步器的维持态和捕捉态。 3. 观察同步器的假同步现象和同步保护作用。 三、基本原理 (A )原理说明 一、帧同步码插入方式及码型 1.集中插入(连贯插入) 在一帧开始的n 位集中插入n 比特帧同步码,PDH 中的A 律PCM 基群、二次群、三次、四次群,μ律PCM 二次群、三次群、四次群以及SDH 中各个等级的同步传输模块都采用集中插入式。 2.分散插入式(间隔插入式) n 比特帧同步码分散地插入到n 帧内,每帧插入1比持,μ律PCM 基群及△M 系统采用分散插入式。 分散插入式无国际标准,集中插入式有国际标准。 帧同步码出现的周期为帧周期的整数信,即在每N 帧(N≥1)的相同位置插入帧同步码。 3.帧同步码码型选择原则 (1)假同步概率小 (2)有尖锐的自相关特性,以减小漏同步概率 如A 律PCM 基群的帧同步码为001101,设“1”对应正电平1,“0”码对应负电平-1,则此帧同步码的自相关特性如下图所示 0 1 2 3 4 5 6 -6 -5 -4 -3 -2 -1 -1 -1 -1 -1 -5 -5 -5 -5 3 3 3 3 j 7 R(j)
