华中数控车床编程指令及其格式介绍
1、零件程序是由数控装置专用编程语言书写的一系列指令组成的。
2、数控装置将零件程序转化为对机床的控制动作。
3、最常使用的程序存储介质是磁盘和网络。
4、为简化编程和保证程序的通用性，规定直线进给坐标轴用X，Y，Z 表示，常称基本坐标轴。X，Y，Z 坐标轴的相互关系用右手定则决定。
5、规定大姆指的指向为X 轴的正方向，食指指向为Y轴的正方向，中指指向为Z 轴的正方向。围绕X，Y，Z 轴旋转的圆周进给坐标轴分别用A，B，C 表示，
6、数控机床的进给运动，有的由主轴带动刀具运动来实现，有的由工作台带着工件运动来实现。
7、坐标轴正方向，是假定工件不动，刀具相对于工件做进给运动的方向。如果是工件移动则用加“′”的字母表示，按相对运动的关系，工件运动的正方向恰好与刀具运动的正方向相反，即有：
+X =-X′, +Y =-Y′, +Z =-Z′
+A =-A′, +B =-B′, +C =-C′
同样两者运动的负方向也彼此相反。
8、机床坐标轴的方向取决于机床的类型和各组成部分的布局，对车床而言：——Z 轴与主轴轴线重合，沿着Z 轴正方向移动将增大零件和刀具间的距离；——X 轴垂直于Z 轴，对应于转塔刀架的径向移动，沿着X轴正方向移动将增大零件和刀具间的距离；
——Y 轴(通常是虚设的)与X 轴和Z 轴一起构成遵循右手定则的坐标系统。9、机床坐标系是机床固有的坐标系，机床坐标系的原点称为机床原点或机床零点。在机床经过设计、制造和调整后，这个原点便被确定下来，它是固定的点。
10、为什么数控车床开机后要回参考点？
答：数控装置上电时并不知道机床零点，为了正确地在机床工作时建立机床坐标系，通常在每个坐标轴的移动范围内设置一个机床参考点（测量起点），机床起动时，通常要进行机动或手动回参考点，以建立机床坐标系。机床回到了参考点位置，也就知道了该坐标轴的零点位置，找到所有坐标轴的参考点，CNC 就建立起了机床坐标系。
11、机床参考点可以与机床零点重合，也可以不重合，通过参数指定机床参考点到机床零点的距离。
12、机床坐标轴的机械行程是由最大和最小限位开关来限定的。机床坐标轴的有效行程范围是由软件限位来界定的，其值由制造商定义。
13、工件坐标系是编程人员在编程时使用的，编程人员选择工件上的某一已知点为原点（也称程序原点），建立一个新的坐标系，称为工件坐标系。工件坐标系一旦建立便一直有效，直到被新的工件坐标系所取代。
14、程序原点选择原则？
答：工件坐标系的原点选择要尽量满足编程简单，尺寸换算少，引起的加工误差小等条件。一般情况下，程序原点应选在尺寸标注的基准或定位基准上。对车床编程而言，工件坐标系原点一般选在，工件轴线与工件的前端面、后端面、卡爪前端面的交点上。
15、什么是对刀点？对刀的目的是什么？
答：对刀点是零件程序加工的起始点。
对刀的目的是确定程序原点在机床坐标系中的位置，对刀点可与程序原点重合，也可在任何便于对刀之处，但该点与程序原点之间必须有确定的坐标联系。可以通过CNC 将相对于程序原点的任意点的坐标转换为相对于机床零点的坐标。16、加工开始时要设置工件坐标系，用G92 指令可建立工件坐标系；用G54～G59 及刀具指令可选择工件坐标系。
17、一个零件程序是一组被传送到数控装置中去的指令和数据。
18、一个零件程序是由遵循一定结构、句法和格式规则的若干个程序段组成的，而每个程序段是由若干个指令字组成的。
19、一个指令字是由地址符(指令字符)和带符号（如定义尺寸的字）或不带符号（如准备功能字G 代码）的数字数据组成的。
20、一个程序段定义一个将由数控装置执行的指令行。
21、一个零件程序必须包括起始符和结束符。
22、一个零件程序是按程序段的输入顺序执行的，而不是按程序段号的顺序执行的，但书写程序时，建议按升序书写程序段号。
26、CNC 装置可以装入许多程序文件，以磁盘文件的方式读写。
27、华中数控车系统通过调用文件名来调用程序，进行加工或编辑。
28、辅助功能由地址字M 和其后的一或两位数字组成，主要用于控制零件程序的走向，以及机床各种辅助功能的开关动作。
29、M 功能有非模态M 功能和模态M 功能两种形式。
30、非模态M 功能(当段有效代码) ：只在书写了该代码的程序段中有效。
31、模态M 功能(续效代码)：一组可相互注销的M 功能，这些功能在被同一组的另一个功能注销前一直有效。
32、M 功能还可分为前作用M 功能和后作用M 功能两类。
33、前作用M 功能：在程序段编制的轴运动之前执行；
34、后作用M 功能：在程序段编制的轴运动之后执行。
35、M00、M02、M30、M98、M99 用于控制零件程序的走向，是CNC 内定的辅助功能，不由机床制造商设计决定，也就是说，与PLC 程序无关；
36、其余M 代码用于机床各种辅助功能的开关动作，其功能不由CNC 内定，而是由PLC 程序指定，所以有可能因机床制造厂不同而有差异(表内为标准PLC 指定的功能)。
37、程序暂停M00
38、当CNC 执行到M00 指令时，将暂停执行当前程序，以方便操作者进行刀具和工件的尺寸测量、工件调头、手动变速等操作。
39、暂停时，机床的进给停止，而全部现存的模态信息保持不变，欲继续执行后续程序，重按操作面板上的“循环启动”键。
40、M00 为非模态后作用M 功能。
41、程序结束M02
42、M02 一般放在主程序的最后一个程序段中。
43、当CNC 执行到M02 指令时，机床的主轴、进给、冷却液全部停止，加工结束。
44、使用M02 的程序结束后，若要重新执行该程序，就得重新调用该程序。
45、M02 为非模态后作用M 功能。。
46、、程序结束并返回到零件程序头M30
47、M30 和M02 功能基本相同，只是M30 指令还兼有控制返回到零件程序头(%)的作用。
48、使用M30 的程序结束后，若要重新执行该程序，只需再次按操作面板上的“循环启动”键。
49、、子程序调用M98 及从子程序返回M99
50、M98 用来调用子程序。
51、M99 表示子程序结束，执行M99 使控制返回到主程序。
52、在子程序开头，必须规定子程序号，以作为调用入口地址。
53、在子程序的结尾用M99，以控制执行完该子程序后返回主程序。
54、可以带参数调用子程序。G65 指令的功能和参数与M98 相同。
55、PLC 设定的辅助功能：M03、M04、M05、M07、M09
56、主轴控制指令M03、M04、M05
57、M03 启动主轴以程序中编制的主轴速度顺时针方向（从Z 轴正向朝Z 轴负向看）旋转。
58、M04 启动主轴以程序中编制的主轴速度逆时针方向旋转。
59、M05 使主轴停止旋转。
60、M03、M04 为模态前作用M 功能；M05 为模态后作用M 功能，
61、M05 为缺省功能。
62、M03、M04、M05 可相互注销。
63、M07 指令将打开冷却液管道。
64、M09 指令将关闭冷却液管道。
65、M07 为模态前作用M 功能；M09 为模态后作用M 功能，M09为缺省功能。
66、主轴功能S控制主轴转速，其后的数值表示主轴速度，单位为：转/每分钟（r/min）。
67、恒线速度功能时S 指定切削线速度，其后的数值单位为：米/每分钟（m/min）。
68、G96 恒线速度有效、G97 取消恒线速度。
69、S 是模态指令，S 功能只有在主轴速度可调节时有效。
70、S所编程的主轴转速可以借助机床控制面板上的主轴倍率开关进行修调。
71、进给速度F指令表示工件被加工时刀具相对于工件的合成进给速度。
72、F的单位取决于G94（每分钟进给量mm/min）或G95（主轴每转一转刀具的进给量mm/r）。
73、工作在G01，G02 或G03 方式下，编程的F 一直有效，直到被新的F 值所取代。
74、工作在G00 方式下，快速定位的速度是各轴的最高速度，与所编F无关。
75、借助机床控制面板上的倍率按键，F 可在一定范围内进行倍率修调。
76、执行攻丝循环G76、G82，螺纹切削G32 时，倍率开关失效，进给倍率固定在100％。
77、当使用每转进给量方式时，必须在主轴上安装一个位置编码器。
78、直径编程时，X 轴方向的进给速度为：半径的变化量/分、半径的变化量/转。
79、刀具功能(T 机能)T 代码用于选刀，其后的4 位数字分别表示选择的刀具号和刀具补偿号。
80、T 代码与刀具的关系是由机床制造厂规定的。
81、执行T 指令，转动转塔刀架，选用指定的刀具。
82、当一个程序段同时包含T 代码与刀具移动指令时：先执行T代码指令，而后执行刀具移动指令。
83、T 指令同时调入刀补寄存器中的补偿值。
84、准备功能G 指令由G 后一或二位数值组成，它用来规定刀具和工件的相对运动轨迹、机床坐标系、坐标平面、刀具补偿、坐标偏置等多种加工操作。85、G 功能根据功能的不同分成若干组，其中00 组的G 功能称非模态G 功能，其余组的称模态G 功能。
86、非模态G 功能：只在所规定的程序段中有效，程序段结束时被注销；
87、模态G 功能：一组可相互注销的G 功能，这些功能一旦被执行，则一直有效，直到被同一组的G 功能注销为止。
88、模态G 功能组中包含一个缺省G 功能，上电时将被初始化为该功能。
89、没有共同地址符的不同组G 代码可以放在同一程序段中，而且与顺序无关。例如，G90、G17 可与G01 放在同一程序段。

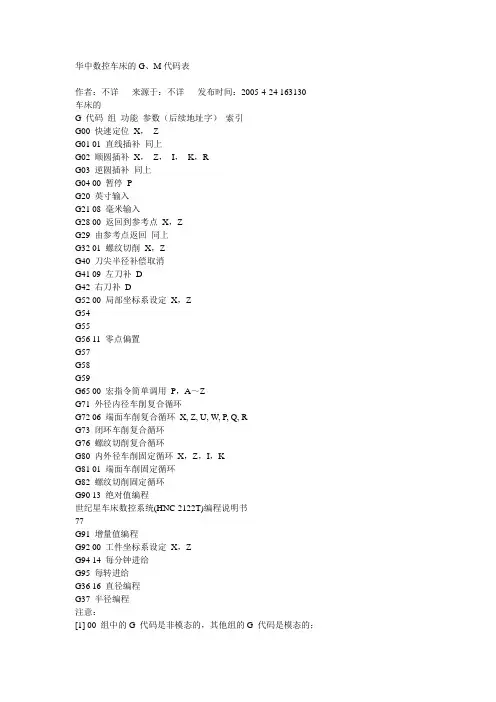

90、华中世纪星HNC-21T 数控装置G 功能指令见下表。
注意：
[1] 00 组中的G 代码是非模态的，其他组的G 代码是模态的；[2] 标记者为缺省值。
91、尺寸单位选择：说明：G20：英制输入制式；G21：公制输入制式；
92、G20、G21 为模态功能，可相互注销，G21 为缺省值。
93、进给速度单位的设定：说明：G94：每分钟进给；G95：每转进给。
94、G94 为每分钟进给。对于线性轴，F 的单位依G20/G21 的设定而为mm/min 或in/min；对于旋转轴，F 的单位为度/min。
95、G95 为每转进给，即主轴转一周时刀具的进给量。F 的单位依G20/G21 的设定而为mm/r 或in/r。这个功能只在主轴装有编码器时才能使用。
96、G94、G95 为模态功能，可相互注销，G94 为缺省值。
97、绝对值编程G90 与相对值编程G91
98、G90：绝对值编程，每个编程坐标轴上的编程值是相对于程序原点的。
99、G91：相对值编程，每个编程坐标轴上的编程值是相对于前一位置而言的，该值等于沿轴移动的距离。
100、绝对编程时，用G90 指令后面的X、Z 表示X 轴、Z 轴的坐标值；101、增量编程时，用U、W 或G91 指令后面的X、Z 表示X 轴、Z 轴的增量值。
102、表示增量的字符U、W 不能用于循环指令G80、G81、G82、G71、G72、G73、G76 程序段中。
103表示增量的字符U、W可用于定义精加工轮廓的程序中。
104、G90、G91 为模态功能，可相互注销，G90 为缺省值。
105、选择合适的编程方式可使编程简化。
106、当图纸尺寸由一个固定基准给定时，采用绝对方式编程较为方便。
107、当图纸尺寸是以轮廓顶点之间的间距给出时，采用相对方式编程较为方便。108、G90、G91 可用于同一程序段中，但要注意其顺序所造成的差异。
109、坐标系设定G92：说明：X、Z：对刀点到工件坐标系原点的有向距离。110、当执行G92 Xα Zβ 指令后，系统内部即对(α ，β )进行记忆，并建立一个使刀具当前点坐标值为(α ，β )的坐标系，系统控制刀具在此坐标系中按程序进行加工。
执行G92 Xα Zβ 指令后只建立一个坐标系，刀具并不产生运动。
111、G92 指令为非模态指令。
112、执行G92 Xα Zβ 指令时，若刀具当前点恰好在工件坐标系的α 和β 坐标值上，既刀具当前点在对刀点位置上，此时建立的坐标系即为工件坐标系，加工原点与程序原点重合。
113、执行G92 Xα Zβ 指令时，若刀具当前点不在工件坐标系的α 和β 坐标值上，则加工原点与程序原点不一致，加工出的产品就有误差或报废，甚至出现危险。
114、执行G92 Xα Zβ 指令时，刀具当前点必须恰好在对刀点上即工件坐标系的α 和β 坐标值上，由上可知要正确加工，加工原点与程序原点必须一致，故编程时加工原点与程序原点考虑为同一点。
115、执行G92 Xα Zβ 指令实际操作时怎样使两点一致，由操作时对刀完成。116、执行G92 Xα Zβ 指令时，当α 、β 不同，或改变刀具位置时，既刀具当前点不在对刀点位置上，则加工原点与程序原点不一致。
117、在执行程序段G92 Xα Zβ 前，必须先对刀确定对刀点在工件坐标系下的坐标值。
118、坐标系设定G92选择的一般原则为：
1）、方便数学计算和简化编程；2）、容易找正对刀；3）、便于加工检查；4）、引起的加工误差小；5）、不要与机床、工件发生碰撞；6）、方便拆卸工件；
7）、空行程不要太长；
119、坐标系选择G54～G59是系统预定的6 个坐标系，可根据需要任意选用。120、加工时其坐标系的原点，必须设为工件坐标系的原点在机床坐标系中的坐标值，否则加工出的产品就有误差或报废，甚至出现危险。
121、坐标系选择G54～G59这6 个预定工件坐标系的原点在机床坐标系中的值(工件零点偏置值)可用MDI 方式输入，系统自动记忆。
122、工件坐标系一旦选定，后续程序段中绝对值编程时的指令值均为相对此工件坐标系原点的值。
123、G54～G59为模态功能，可相互注销，G54 为缺省值。
124、使用G54～G59指令前，先用MDI 方式输入各坐标系的坐标原点在机床坐标系中的坐标值。
125、使用G54～G59指令前，必须先回参考点
126、直接机床坐标系编程G53是机床坐标系编程，在含有G53的程序段中，绝对值编程时的指令值是在机床坐标系中的坐标值。
127、G53其为非模态指令。
128、G36 直径编程、G37 半径编程
129、数控车床的工件外形通常是旋转体，其X 轴尺寸可以用两种方式加以指定：直径方式和半径方式。
130、G36 为缺省值，机床出厂一般设为直径编程。
131、使用直径、半径编程时，系统参数设置要求与之对应
132、快速定位G00说明：X、Z：为绝对编程时，快速定位终点在工件坐标系中的坐标；
U、W：为增量编程时，快速定位终点相对于起点的位移量；
133、G00 指令刀具相对于工件以各轴预先设定的速度，从当前位置快速移动到程序段指令的定位目标点。
134、G00 指令中的快移速度由机床参数“快移进给速度”对各轴分别设定，不能用F 规定。
135、G00 一般用于加工前快速定位或加工后快速退刀。
136、快移速度可由面板上的快速修调按钮修正。
137、G00 为模态功能，可由G01、G02、G03 或G32 功能注销。
138、在执行G00 指令时，由于各轴以各自速度移动，不能保证各轴同时到达终点，因而联动直线轴的合成轨迹不一定是直线。
139、执行G00 指令时，常见的做法是将X 轴移动到安全位置，再放心地执行G00 指令。
140、线性进给及倒角G01
141、G01 X（U）_ Z（W）_ F_ ；说明：X、Z：为绝对编程时终点在工件坐标系中的坐标；U、W：为增量编程时终点相对于起点的位移量；F_：合成进给速度。
142、G01 指令刀具以联动的方式，按F 规定的合成进给速度，从当前位置按线性路线(联动直线轴的合成轨迹为直线)移动到程序段指令的终点。
143、G01 是模态代码，可由G00、G02、G03 或G32 功能注销。
144、★倒直角
1）格式：G01 X（U）____ Z（W）____C____；
2）说明：直线倒角G01，指令刀具从A 点到B 点，然后到C 点。
3）X、Z：为绝对编程时，未倒角前两相邻轨迹程序段的交点G 的坐标值；4）U、W：为增量编程时，G 点相对于起始直线轨迹的始点A点的移动距离。5）C：是相邻两直线的交点G，相对于倒角始点B 的距离。
145、★倒圆角
1）格式：G01 X（U）____ Z（W）____R____；
2）说明：直线倒角G01，指令刀具从A 点到B 点，然后到C 点。
3）X、Z：为绝对编程时，未倒角前两相邻轨迹程序段的交点G 的坐标值；4）U、W：为增量编程时，G 点相对于起始直线轨迹的始点A点的移动距离。5）R：是倒角圆弧的半径值。
146、在螺纹切削程序段中不得出现倒角控制指令；
147、X，Z轴指定的移动量比指定的R或C小时，系统将报警，即GA长度必须大于GB长度。
148、圆弧进给：G02：顺时针圆弧插补，G03：逆时针圆弧插补。
149、圆弧插补G02/G03 的判断，是在加工平面内，根据其插补时的旋转方向为顺时针/逆时针来区分的。
150、圆弧插补G02/G03 的判断时，加工平面为观察者迎着Y 轴的指向，所面对的平面。
插补方向
G02/G03参数说明
151、X、Z：为绝对编程时，圆弧终点在工件坐标系中的坐标；
U、W：为增量编程时，圆弧终点相对于圆弧起点的位移量；
I、K：圆心相对于圆弧起点的增加量(等于圆心的坐标减去圆弧起点的坐标)，在绝对、增量编程时都是以增量方式指定，在直径、半径编程时I 都是半径值；R：圆弧半径；
F：被编程的两个轴的合成进给速度；
152、顺时针或逆时针是从垂直于圆弧所在平面的坐标轴的正方向看到的回转方向；
153、同时编入R 与I、K 时，R 有效。
154、、螺纹切削G32
1）格式：G32 X（U）__Z（W）__R__E__P__F__
2）说明：X、Z：为绝对编程时，有效螺纹终点在工件坐标系中的坐标；
3）U、W：为增量编程时，有效螺纹终点相对于螺纹切削起点的位移量；
F：螺纹导程，即主轴每转一圈，刀具相对于工件的进给值；
R、E：螺纹切削的退尾量，R 表示Z 向退尾量；E 为X 向退尾量，R、E 在绝对或增量编程时都是以增量方式指定，其为正表示沿Z、X 正向回退，为负表示沿Z、X 负向回退。使用R、E 可免去退刀槽。R、E可以省略，表示不用回退功能；根据螺纹标准R 一般取0.75~1.75 倍的螺距，E 取螺纹的牙型高。P：主轴基准脉冲处距离螺纹切削起始点的主轴转角。
4）使用G32指令能加工圆柱螺纹、锥螺纹和端面螺纹。
5）螺纹车削加工为成型车削，且切削进给量较大，刀具强度较差，一般要求分数次进给加工。
为常用螺纹切削的进给次数与吃刀量
6）注意：
1．从螺纹粗加工到精加工，主轴的转速必须保持一常数；
2．在没有停止主轴的情况下，停止螺纹的切削将非常危险；因此螺纹切削时进给保持功能无效，如果按下进给保持按键，刀具在加工完螺纹后停止运动；3．在螺纹加工中不使用恒定线速度控制功能；
4．在螺纹加工轨迹中应设置足够的升速进刀段δ 和降速退刀段δ ′ ，以消除伺服滞后造成的螺距误差。
155、自动返回参考点G28
1）格式：G28 X_Z_
2）说明：X、Z：绝对编程时为中间点在工件坐标系中的坐标；
U、W：增量编程时为中间点相对于起点的位移量。
3）G28 指令首先使所有的编程轴都快速定位到中间点，然后再从中间点返回到参考点。
4）一般，G28 指令用于刀具自动更换或者消除机械误差，在执行该指令之前应取消刀尖半径补偿。
5）在G28 程序段中不仅产生坐标轴移动指令，而且记忆了中间点坐标值，以供G29 使用。
6）电源接通后，在没有手动返回参考点的状态下，指定G28 时，从中间点自动返回参考点，与手动返回参考点相同。这时从中间点到参考点的方向就是机床参数“回参考点方向”设定的方向。
7）G28 指令仅在其被规定的程序段中有效。
156、自动从参考点返回G29
1）格式：G29 X_Z_
2）说明：X、Z：绝对编程时为定位终点在工件坐标系中的坐标；
U、W：增量编程时为定位终点相对于G28 中间点的位移量。
3）G29 可使所有编程轴以快速进给经过由G28 指令定义的中间点，然后再到达指定点。通常该指令紧跟在G28 指令之后。
4）G29 指令仅在其被规定的程序段中有效。
5）编程员不必计算从中间点到参考点的实际距离。
157、恒线速度指令G96：恒线速度有效，G97：取消恒线速度功能
1）格式：G96 S，G97 S
2）说明：S：G96 后面的S 值为切削的恒定线速度，单位为m/min；
G97 后面的S 值为取消恒线速度后，指定的主轴转速，单位为r/min；
3）如缺省，则为执行G96 指令前的主轴转速度。
4）注意：使用恒线速度功能，主轴必须能自动变速。（如：伺服主轴、变频主轴）在系统参数中设定主轴最高限速。
158、简单循环
1）有三类简单循环，分别是G80：内（外）径切削循环；G81：端面切削循环；G82：螺纹切削循环。
2）切削循环通常是用一个含G 代码的程序段完成用多个程序段指令的加工操作，使程序得以简化。
3）声明：下述图形中U，W表示程序段中X、Z字符的相对值；X，Z表示绝对坐标值；R 表示快速移动；F 表示以指定速度F移动。
159、内（外）径切削循环G80
★圆柱面内（外）径切削循环
1）格式：G80 X__Z__F__；
2）说明：X、Z：绝对值编程时，为切削终点C 在工件坐标系下的坐标；增量值编程时，为切削终点C 相对于循环起点A的有向距离，图形中用U、W 表示，其符号由轨迹1 和2 的方向确定。
3）该指令执行如下图所示A→B→C→D→A 的轨迹动作。
71、★园锥面内（外）径切削循环
1）格式：G80 X__Z__ I___F__；
2）说明：X、Z：绝对值编程时，为切削终点C 在工件坐标系下的坐标；增量值编程时，为切削终点C 相对于循环起点A的有向距离，图形中用U、W 表示。I：为切削起点B 与切削终点C 的半径差。其符号为差的符号(无论是绝对值编程还是增量值编程)。
3）该指令执行如下图所示A→B→C→D→A 的轨迹动作。
76、螺纹切削循环G82
★直螺纹切削循环
1）格式：G82 X（U）__Z（W）__R__E__C__P__F__；
2）说明：X、Z：绝对值编程时，为螺纹终点C 在工件坐标系下的坐标；
增量值编程时，为螺纹终点C 相对于循环起点A的有向距离，图形中用U、W 表示，其符号由轨迹1 和2 的方向确定；
R, E：螺纹切削的退尾量，R、E 均为向量，R 为Z 向回退量；E 为X 向回退量，R、E 可以省略，表示不用回退功能；
C：螺纹头数，为0 或1 时切削单头螺纹；
P：单头螺纹切削时，为主轴基准脉冲处距离切削起始点的主轴转角(缺省值为0)；多头螺纹切削时，为相邻螺纹头的切削起始点之间对应的主轴转角。
F：螺纹导程；
3）注意：螺纹切削循环同G32螺纹切削一样，在进给保持状态下，该循环在完成全部动作之后才停止运动。
该指令执行下图所示A→B→C→D→E→A 的轨迹动作。
77、★锥螺纹切削循环
1）格式：G82 X__Z__ I__R__E__C__P__F__；
2）说明：X、Z：绝对值编程时，为螺纹终点C 在工件坐标系下的坐标；
增量值编程时，为螺纹终点C 相对于循环起点A的有向距离，图形中用U、W 表示。
I：为螺纹起点B 与螺纹终点C 的半径差。其符号为差的符号(无论是绝对值编程还是增量值编程)；
R, E：螺纹切削的退尾量，R、E 均为向量，R 为Z 向回退量；E 为X 向回退量，R、E 可以省略，表示不用回退功能；
C：螺纹头数，为0 或1 时切削单头螺纹；
P：单头螺纹切削时，为主轴基准脉冲处距离切削起始点的主轴转角(缺省值为0)；多头螺纹切削时，为相邻螺纹头的切削起始点之间对应的主轴转角。
F：螺纹导程;
3）该指令执行图3.3.22 所示A→B→C→D→A 的轨迹动作。
79、复合循环
1）有四类复合循环，分别是
G71：内（外）径粗车复合循环；
G72：端面粗车复合循环；
G73：封闭轮廓复合循环；
G76：螺纹切削复合循环；
2）运用这组复合循环指令，只需指定精加工路线和粗加工的吃刀量，系统会自动计算粗加工路线和走刀次数。

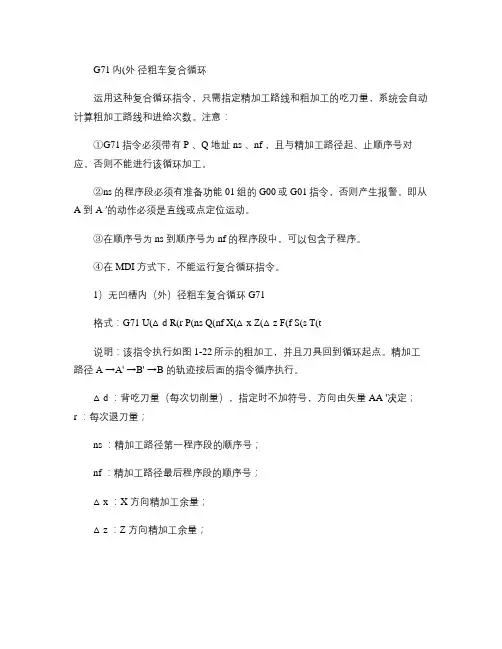

80、内（外）径粗车复合循环G71
★无凹槽加工时
1）格式：G71 U(Δ d) R(r) P(ns) Q(nf) X(Δ x) Z(Δ z) F(f) S(s) T(t)；
2）说明：该指令执行如图所示的粗加工和精加工，其中精加工路径为
A→A'→B'→B 的轨迹。
△d：切削深度(每次切削量)，指定时不加符号，方向由矢量AA′决定；
r：每次退刀量；
ns：精加工路径第一程序段(即图中的AA')的顺序号；
nf：精加工路径最后程序段(即图中的B'B)的顺序号；
△x：X 方向精加工余量；
△z：Z 方向精加工余量；
f，s，t：粗加工时G71 中编程的F、S、T 有效，而精加工时处于ns 到nf 程序段之间的F、S、T 有效。
3）G71切削循环下，切削进给方向平行于Z轴，X(ΔU)和Z(ΔW) 的符号如图所示。其中(+)表示沿轴正方向移动，(-)表示沿轴负方向移动。
G71复合循环下X(ΔU)和Z(ΔW) 的符号
81、★有凹槽加工时
1）格式：G71 U(Δ d) R(r) P(ns) Q(nf) E(e) F(f) S(s) T(t)；
2）说明：该指令执行如图所示的粗加工和精加工，其中精加工路径为
A→A'→B'→B 的轨迹。
Δ d：切削深度(每次切削量)，指定时不加符号，方向由矢量AA′决定；
r：每次退刀量；
ns：精加工路径第一程序段(即图中的AA')的顺序号；
nf：精加工路径最后程序段(即图中的B'B)的顺序号；
e：精加工余量，其为X 方向的等高距离；外径切削时为正，内径切削时为负f，s，t：粗加工时G71 中编程的F、S、T 有效，而精加工时处于ns 到nf 程序段之间的F、S、T 有效。
3）注意：
(1) G71 指令必须带有P，Q 地址ns、nf，且与精加工路径起、止顺序号对应，否则不能进行该循环加工。
(2) ns的程序段必须为G00/G01指令，即从A到A'的动作必须是直线或点定位运动。
(3) 在顺序号为ns 到顺序号为nf 的程序段中，不应包含子程序。
数控车床的操作 一、数控车床的整体介绍 床身、导轨、主轴箱、回转刀架、数控系统、控制柜 二、数控界面介绍 1、机床控制面板（也叫MCP键盘，主要用于机床动作的直接控制或加工控制） a、机床工作方式按键区 b、机床控制区 c、速度修调区 d、轴控制区 e、运行控制区 2、编辑键盘（也叫NCP键盘, 主要用于编写和查看程序代码，包括常用的数字、字符和功能键，所有按键只在编辑和选择状态时有效） a、ESC b、BS c、DEL d、SP e、Enter f、PgDn g、PgUp h、Upper i、Alt 3、屏幕显示区 ● a、工作方式显示区 ● b、窗口显示区 （1）正文显示（用来时时显示加工程序，在该模式下不能进行程序编辑） （2）图形显示 ①、轨迹显示：程序校验时可快速显示刀具轨迹。 ②、仿真显示：加工时以给定速度显示刀具轨迹。 （3）大字符显示 （4）坐标联合显示
●c、功能按键显示区 （1）主菜单（操作者用） （2）扩展菜单（调试人员用） （3）三级菜单 ●d、辅助功能显示区(用来显示各功能按键的功能，是三级菜单结构，第一级 菜单有两页) （1）运行程序索引区（显示当前运行的程序名和程序段号） （2）坐标值显示区（用来显示刀具在工件坐标系或机床坐标系下的坐标值） （3）工件坐标零点显示区（用来工件坐标系的零点在机床坐标系下的坐标值，在单段工作方式下，运行加工程序首行的T指令，可设定工件坐标零点的当前坐标）（4）辅助机能显示区 三、数控机床基本操作步骤 ●（一）开机回参考点、超程解除 1、开机回零操作步骤 注意： a、回零必须注意安全（在轴运动方向不要发生碰撞） b、机床上电必须首先回参考点，以确定机床坐标系 2、超程解除步骤 a、软超程（机床完成回零后软超程设置有效出现手动报警） b、硬超程（当某轴出现超程时，超程解除灯亮，系统显示急停状态。） ●（二）手动操作类步骤 1、手动操作 2、增量进给 3、手摇进给 注意：①、每次只能控制一个坐标轴。②、手摇越快，运动速度就越快。 4、手动换刀（在手动或增量的方式都下有效） 5、主轴手动换挡（在MDI模式下输入M41或M42可进行高低转速的切换） 注意：在主轴运转时禁止手动换挡操作。 ●（三）程序编辑步骤
广州数控指令代码大全
广州数控指令代码大全 2011-01-31 02:13 GSK980TA/D编程教材 《一》编程的基本概念 《二》常用G代码介绍 《三》单一固定循环 《四》复合型固定循环 《五》用户宏程序 《六》螺纹加工 《七》T代码及刀补 《八》F代码及G98、G99 《九》S代码及G96、G97 （注意：本教材仅供学习参考，实际操作编程时应以广数 GSK980T车床数控系统使用手册为准）2007年9月 《一》编程的基本概念: 一个完整的车床加工程序一般用于在一次装夹中按工艺要求完成对工件的加工，数控程序包括程序号、程序段。 （一）程序号：相当于程序名称，系统通过程序号可从存储器中多个程序中识别所要处理的程序，程序号由字母O及4位数字组成。 （二）程序段：相当于一句程序语句，由若干个字段组成，最后是一个分号（；）录入时在键入EOB键后自动加上。整个程序由
若干个程序段构成，一个程序段用来完成刀具的一个或一组动作，或实现机床的一些功能。 （三）字段（或称为字）：由称为“地址”的单个英语字母加若干位数字组成。根据其功能可分成以下几种类型的字段： ▲程序段号：由字母N及数字组成，位于程序段最前面，主要作用是使程序便于阅读，可以省略，但某些特殊程序段（如表示跳转指令的目标程序段）必须标明程序段号。 为了便于修改程序时插入新程序段，各句程序段号一般可间隔一些数字（如N0010、N0020、N0030）。 ▲准备功能：即G代码，由字母G及二位数字组成，大多数G 代码用以指示刀具的运动。（如G00、G01、G02） ▲表示尺寸（坐标值）的字段：一般用在G代码字段的后面，为表示运动的G代码提供坐标数据，由一个字母与坐标值（整数或小数）组成。字母包括： 表示绝对坐标：X、Y、Z 表示相对坐标：U、V、W 表示园心坐标：I、 J、 K (车床实际使用的坐标只有X、Z，所以Y、V、J都用不着) ▼表示进给量的字段：用字母F加进给量值组成，一般用在插补指令的程序段中，规定了插补运动的速度。 ▼S代码：表示主轴速度的字段。用字母S加主轴每分钟转速（或主轴线速度：米/分）组成。
华中数控车床编程指令及其格式介绍 1、零件程序是由数控装置专用编程语言书写的一系列指令组成的。 2、数控装置将零件程序转化为对机床的控制动作。 3、最常使用的程序存储介质是磁盘和网络。 4、为简化编程和保证程序的通用性，规定直线进给坐标轴用X，Y，Z 表示，常称基本坐标轴。X，Y，Z 坐标轴的相互关系用右手定则决定。 5、规定大姆指的指向为X 轴的正方向，食指指向为Y轴的正方向，中指指向为Z 轴的正方向。围绕X，Y，Z 轴旋转的圆周进给坐标轴分别用A，B，C 表示， 6、数控机床的进给运动，有的由主轴带动刀具运动来实现，有的由工作台带着工件运动来实现。 7、坐标轴正方向，是假定工件不动，刀具相对于工件做进给运动的方向。如果是工件移动则用加“′”的字母表示，按相对运动的关系，工件运动的正方向恰好与刀具运动的正方向相反，即有： +X =-X′, +Y =-Y′, +Z =-Z′ +A =-A′, +B =-B′, +C =-C′ 同样两者运动的负方向也彼此相反。 8、机床坐标轴的方向取决于机床的类型和各组成部分的布局，对车床而言：——Z 轴与主轴轴线重合，沿着Z 轴正方向移动将增大零件和刀具间的距离；——X 轴垂直于Z 轴，对应于转塔刀架的径向移动，沿着X轴正方向移动将增大零件和刀具间的距离； ——Y 轴(通常是虚设的)与X 轴和Z 轴一起构成遵循右手定则的坐标系统。9、机床坐标系是机床固有的坐标系，机床坐标系的原点称为机床原点或机床零点。在机床经过设计、制造和调整后，这个原点便被确定下来，它是固定的点。 10、为什么数控车床开机后要回参考点？ 答：数控装置上电时并不知道机床零点，为了正确地在机床工作时建立机床坐标系，通常在每个坐标轴的移动范围内设置一个机床参考点（测量起点），机床起动时，通常要进行机动或手动回参考点，以建立机床坐标系。机床回到了参考点位置，也就知道了该坐标轴的零点位置，找到所有坐标轴的参考点，CNC 就建立起了机床坐标系。 11、机床参考点可以与机床零点重合，也可以不重合，通过参数指定机床参考点到机床零点的距离。 12、机床坐标轴的机械行程是由最大和最小限位开关来限定的。机床坐标轴的有效行程范围是由软件限位来界定的，其值由制造商定义。 13、工件坐标系是编程人员在编程时使用的，编程人员选择工件上的某一已知点为原点（也称程序原点），建立一个新的坐标系，称为工件坐标系。工件坐标系一旦建立便一直有效，直到被新的工件坐标系所取代。 14、程序原点选择原则？ 答：工件坐标系的原点选择要尽量满足编程简单，尺寸换算少，引起的加工误差小等条件。一般情况下，程序原点应选在尺寸标注的基准或定位基准上。对车床编程而言，工件坐标系原点一般选在，工件轴线与工件的前端面、后端面、卡爪前端面的交点上。
附录一 华中数控指令格式 数控程序是若干个程序段的集合。每个程序段独占一行。每个程序段由若干个字组成，每个字由地址和跟随其后的数字组成。地址是一个英文字母。一个程序段中各个字的位置没有限制，但是，长期以 在一个程序段中间如果有多个相同地址的字出现，或者同组的G功能，取最后一个有效。 1 行号 Nxxxx 程序的行号，可以不要，但是有行号，在编辑时会方便些。行号可以不连续。行号最大为9999，超过后从再从1开始。 选择跳过符号“/”，只能置于一程序的起始位置，如果有这个符号，并且机床操作面板上“选择跳过”打开，本条程序不执行。这个符号多用在调试程序，如在开冷却液的程序前加上这个符号，在调试程序时可以使这条程序无效，而正式加工时使其有效。 2准备功能 地址“G”和数字组成的字表示准备功能，也称之为G功能。G功能根据其功能分为若干个组，在同一条程序段中，如果出现多个同组的G功能，那么取最后一个有效。 G功能分为模态与非模态两类。一个模态G功能被指令后，直到同组的另一个G功能被指令才无效。而非模态的G功能仅在其被指令的程序段中有效。 例： …… N10 G01 X250. Y300. N11 G04 X100 N12 G01 Z-120. N13 X380. Y400. …… 在这个例子的N12这条程序中出现了“G01”功能，由于这个功能是模态的，所以尽管在N13这条程序中没有“G01”，但是其作用还是存在的。 本软件支持的G指令见“6 华中数控车床G指令列表”和“7 华中数控铣床及加工中心G指令列表”。 3 辅助功能 地址“M”和两位数字组成的字表示辅助功能，也称之为M指令。本软件支持的M指令见“9 支持的M代码”。
华中数控铣床仿真快速入门 此块速入门的目的是使用户通过在数控加工仿真系统（华中数控）铣床上实际加工一个零件，快速学习华中数控铣床的使用方法。实例12 所示目的：将零件加工成如图所示的模型，分析图如图 1 图8mm14mm,240mm的毛坯。的平底刀，选择高为长和宽均为加工准备：选取直径为G54 定位坐标系。采用加工步骤：选择机床；机床回零；安装零件；导入数控程序；检查运行轨迹；装刀具，对刀；设置参数；自动加工下面利用软件“数控加工仿真系统（华中数控）”来介绍具体操作过程：数控程序如下：o1000 G54G90G00X50.0Y0Z100 S600M03 G00X-105.0Y-75 Z5.0 G01X-105.0Y-75.0Z-10 Y75 Y0 X-55 Y75 Y-75 Z5 G00X-25Y75 G01Y-75Z-10 Y75 G02Y0R37.5 Z5 G00X40Y75 G01X40Y75Z-10 X90 X65 Y-50 G02X40Y-75R25 Z5 G00X100Y100Z100 M05M30 hncmks.txt 。将此数控程序在记事本中输入，文件名为2.1选择机床
2-1-1/…”，在选择机床对话框中，控制系统选择华中点击菜单“机床选择机床如图2-1-2 所示。数控，机床类型选择立式铣床，按确定按钮，此时界面如图 2-1-1 “机床”菜单及选择机床对话框图 2-1-2 “数控加工仿真系统”软件界面图 2.2 机床回零 ，将其松开。状态，若未松开，点击急停按钮检查急停按钮是否松开至 检查操作面板上回零指示灯是否亮，若指示灯亮，则已进入回零模式；若指示灯不 按钮，转入回零模式。亮，则点击 X CRTX坐标变轴将回零，按钮，此时在回零模式下，点击控制面板上的上的 YZ0.000CRT2-2-1界面如图，可以将同样，。轴回零。分别再点击，、“为此时”所示。 2-2-1 CRT 界面回零后的图2.3 安装零件 /…2-3-1）中将零件尺寸改为高”，在定义毛坯对话框（如图点击菜单“零件定义毛坯 14mm240mm1 ”，按确定按钮。、长和宽，名字为缺省值“毛坯/…2-3-2）中，选择零件栏选取安装夹具点击菜单“零件”，在选择夹具对话框（如图12-3-2。）（如图并按确定按钮夹具尺寸用缺省值，，“工艺板”选择夹具栏选取，”“毛坯
数控车床多重复合循环指令（G70～G76） 运用这组G代码，可以加工形状较复杂的零件，编程时只须指定精加工路线和粗加工背吃刀量，系统会自动计算出粗加工路线和加工次数，因此编程效率更高。 1. 外圆粗加工复合循环（G71） 指令格式 G71 UΔd Re G71 Pns Qnf UΔu WΔw Ff Ss Tt 指令功能切除棒料毛坯大部分加工余量，切削是沿平行Z轴方向进行，见图1， 图1 外圆粗加工循环 A为循环起点，A-A'-B为精加工路线。 指令说明Δd表示每次切削深度（半径值），无正负号； e表示退刀量（半径值），无正负号； ns表示精加工路线第一个程序段的顺序号； nf表示精加工路线最后一个程序段的顺序号； Δu表示Ｘ方向的精加工余量，直径值； Δw表示Ｚ方向的精加工余量。 使用循环指令编程，首先要确定换刀点、循环点A、切削始点A’和切削终点B的坐标位置。为节省数控机床的辅助工作时间，从换刀点至循环点A使用G00快速定位指令，循环点A的X坐标位于毛坯尺寸之外，Z坐标值与切削始点A’的Z坐标值相同。 其次，按照外圆粗加工循环的指令格式和加工工艺要求写出G71指令程序段，在循环指令中有两个地址符U，前一个表示背吃刀量，后一个表示X方向的精加工余量。在程序段中有P、Q地址符，则地址符U表示X方向的精加工余量，反之表示背吃刀量。背吃刀量无负值。A’→B是工件的轮廓线，A→A’→B为精加工路线，粗加工时刀具从A点后退Δu /2、Δw，即自动留出精加工余量。顺序号ns至nf之间的程序段描述刀具切削加工的路线。 例题1 图2所示，运用外圆粗加工循环指令编程。
图2 外圆粗加工循环应用 N010 G50 X150 Z100 N020 G00 X41 Z0 N030 G71 U2 R1 N040 G71 P50 Q120 U0.5 W0.2 F100 N050 G01 X0 Z0 N060 G03 X11 W-5.5 R5.5 N070 G01 W-10 N080 X17 W-10 N090 W-15 N100 G02 X29 W-7.348 R7.5 N110 G01 W-12.652 N120 X41 N130 G70 P50 Q120 F30 2. 端面粗加工复合循环（G72） 指令格式 G72 WΔd Re G72 Pns Qnf UΔu WΔw Ff Ss Tt 指令功能除切削是沿平行X轴方向进行外，该指令功能与G71相同，见图3。指令说明Δd 、e、 ns 、nf、Δu、Δw的含义与G71相同。
FUNAC、华中数控系统在数控车床指令编程实例对比100个 中国数控信息网 2009年11月12日来源：本站阅读：4196次例1．G01直线插补指令编程如下图所示 安装装仿形工件 请设置安装装仿形工件,各点坐标参考如下(X向余量4mm> FUNAC数控车编程如下: O9001 N10 G50 X100 Z10 <设立坐标系，定义对刀点的位置） N20 G00 X16 Z2 M03 <移到倒角延长线，Z 轴2mm 处） N30 G01 U10 W-5 G98 F120 <倒3×45°角） N40 Z-48 <加工Φ26 外圆） N50 U34 W-10 <切第一段锥） N60 U20 Z-73 <切第二段锥） N70 X90 <退刀） N80 G00 X100 Z10 <回对刀点） N90 M05 <主轴停） N100 M30 <主程序结束并复位） //////////////////////////////////////////////////////////////////////////////////////// 华中数控车床编程如下:
%9001 N10 G92 X100 Z10 <设立坐标系，定义对刀点的位置） N20 G00 X16 Z2 M03 <移到倒角延长线，Z 轴2mm 处） N30 G01 U10 W-5 F300 <倒3×45°角） N40 Z-48 <加工Φ26 外圆） N50 U34 W-10 <切第一段锥） N60 U20 Z-73 <切第二段锥） N70 X90 <退刀） N80 G00 X100 Z10 <回对刀点） N90 M05 <主轴停） N100 M30 <主程序结束并复位） =============================================================== 例2．G02/G03圆弧插补指令编程,如下图 安装装仿形工件 请设置安装装仿形工件,各点坐标参考如下(X向余量3mm> FUNAC数控车编程如下: O9002 N10 G50 X40 Z5<设立坐标系，定义对刀点的位置）
数控车床编程基本指令大全 常用编程指令的应用 车削加工编程一般包含X和Z坐标运动及绕Z轴旋转的转角坐标C 。 (1)快速定位(G00或G0) 刀具以点位控制方式从当前所在位置快速移动到指令给出的目标位置。 指令格式：G00 X(U) Z(W) ； (2)直线插补(G01或G1) 指令格式：G01 X(U) Z(W) F ； 图1 快速定位图2 直线插补 G00 X40.0 Z56.0； G01 X40.0 Z20.1 F0.2； /绝对坐标，直径编程； /绝对坐标，直径编程，切削进给率0.2mm/r G00 U-60.0 W-30 G01 U20.0 W-25.9 F0.2； /增量坐标，直径编程 /增量坐标，直径编程，切削进给率0.2mm／r
(3)圆弧插补(G02或G2，G03或G3) 1)指令格式: G02 X(U)_Z(W)_I_K_F_ ； G02 X(U) Z(W) R F ； G03 X(U)_Z(W)_I_K_F_ ； G03 X(U) Z(W) R F ； 2)指令功能: 3)指令说明: ①G02为顺时针圆弧插补指令，G03为逆时针圆弧插补指令。圆弧的顺、逆方向判断见图3左图，朝着与圆弧所在平面相垂直的坐标轴的负方向看，顺时针为G02，逆时针为G03，图3右图分别表示了车床前置刀架和后置刀架对圆弧顺与逆方向的判断； 图3 圆弧的顺逆方向 ②如图4，采用绝对坐标编程，X、Z为圆弧终点坐标值；采用增量坐标编程，U、W为圆弧终点相对圆弧起点的坐标增量，R是圆弧半径，当圆弧所对圆心角为0°～180°时，Ｒ取正值；当圆心角为180°～360°时，R取负值。I、K为圆心在X、Z轴方向上相对圆弧起点的坐标增量（用半径值表示），I、K为零时可以省略。
目录 华中世纪星21M数控铣床1第一章数控系统面板1 1.1数控系统面板1 1.2MDI键盘说明2 1.3菜单命令条说明2 1.4快捷键说明3 1.5机床操作键说明3第二章手动操作8 2.1返回机床参考点8 2.2手动移动机床坐标轴8 2.3手动控制主轴10 2.4MDI运行11
第三章自动运行操作14 3.1进入程序运行菜单14 3.2选择运行程序14 3.3程序校验15 3.4启动自动运行15 3.5单段运行15第四章程序编辑17 4.1进入程序编辑菜单17 4.2选择编辑程序17 4.3编辑当前程序18 4.4保存程序19第五章数据设置20 5.1进入数据设置菜单20 5.2设置坐标系20 5.3设置刀具数据21华中世纪星21T数控车床23
第一章数控系统面板23 1.1数控系统面板23 1.2MDI键盘说明24 1.3菜单命令条说明24 1.4快捷键说明25 1.5机床操作键说明25第二章手动操作30 2.1返回机床参考点30 2.2手动移动机床坐标轴30 2.3手动控制主轴32 2.4刀位选择和刀位转换33 2.5机床锁住33 2.6MDI运行34第三章自动运行操作36 3.1进入程序运行菜单36 3.2选择运行程序36 3.3程序校验37
3.4启动自动运行37 3.5单段运行37第四章程序编辑和管理39 4.1进入程序编辑菜单39 4.2选择编辑程序39 4.3编辑当前程序40 4.4保存程序41第五章数据设置42 5.1进入数据设置菜单42 5.2设置刀库数据42 5.3设置刀偏数据43 5.4设置刀补数据44 5.5设置坐标系44华中世纪星三轴立式加工中心46第一章数控系统面板46 1.1数控系统面板46
数控车床单一固定循环指令 当车削加工余量较大，需要多次进刀切削加工时，可采用循环指令编写加工程序，这样可减少程序段的数量，缩短编程时间和提高数控机床工作效率。根据刀具切削加工的循环路线不同，循环指令可分为单一固定循环指令和多重复合循环指令。 单一固定循环指令 对于加工几何形状简单、刀具走刀路线单一的工件，可采用固定循环指令编程，即只需用一条指令、一个程序段完成刀具的多步动作。固定循环指令中刀具的运动分四步：进刀、切削、退刀与返回。 1. 外圆切削循环指令（G90） 指令格式 G90X（U）_ Z（W）_ R_ F_ 指令功能实现外圆切削循环和锥面切削循环，刀具从循环起点按图1与图2所示走刀路线，最后返回到循环起点，图中虚线表示按Ｒ快速移动，实线表示按F指定的工件进给速度移动。 图1 外圆切削循环
图2 锥面切削循环 指令说明 X、Z 表示切削终点坐标值； U、W 表示切削终点相对循环起点的坐标分量； R 表示切削始点与切削终点在Ｘ轴方向的坐标增量（半径值），外圆切削循环时R为零，可省略； Ｆ表示进给速度。 例题1 如图3所示，运用外圆切削循环指令编程。 图3 外圆切削循环应用
G90 X40 Z20 F30 A-B-C-D-A X30 A-E-F-D-A X20 A-G-H-D-A 例题2 如图4所示，运用锥面切削循环指令编程。 图4 锥面切削循环应用 G90 X40 Z20 R-5 F30 A-B-C-D-A X30A-E-F-D-A X20A-G-H-D-A 2. 端面切削循环指令（G94） 指令格式 G94 X（U）_ Z（W）_ R_ F_ 指令功能实现端面切削循环和带锥度的端面切削循环，刀具从循环起点，按图5与图6所示走刀路线，最后返回到循环起点，图中虚线表示按R快速移动，实线按Ｆ指定的进给速度移动。
华中数控车床仿真快速入门 此快速入门的目的是使用户通过在数控加工仿真系统（华中数控）车床上实际加工一个零件，快速学习华中数控车床的基本使用方法。 实例 目的：将零件加工成如图1所示的模型，平面分析图如图2所示 加工准备：该零件采用外圆加工方式，选取刀尖半径0.4，刀具长度60的V号刀片，H 型刀柄。选择直径60mm，高280mm的圆柱形毛坯。采用G54定位坐标系。 加工步骤：选择机床；机床回零；安装零件；导入数控程序；检查运行轨迹；选择刀具，对刀；设置参数；自动加工 数控程序如下： O301 G54G00X60.0Z5.0 S700M03 X70.0Z2.0
M98P320L6 G00X60.0Z10.0 M05 M30 O320 G01G42T0102U-10.0 U-15.0 U6.0W-3.0 W-23.5 U15.0Z-45.0 G02U0Z-116.62R55.0 G03U0W-51.59R44.0 G01W-6.37 U14.0 U6.0W-3.0 W-12.0 U10.0 Z2.0U-32.0 G40 M99 将此数控程序先在记事本中输入，文件名为hnctks.txt。 下面利用软件“数控加工仿真系统（华中数控）”来介绍具体操作过程：
进入系统 打开“开始”菜单。在“程序/数控加工仿真系统/”中选择“数控加工仿真系统（华中数控）”点击，进入。 1.1选择机床 如图1-1-1点击菜单“机床/选择机床…”，在选择机床对话框中，控制系统选择华中数控，机床类型选择车床，按确定按钮，此时界面如图1-1-2所示。 图1-1-1 图1-1-2 1.2 机床回零 检查急停按钮是否松开至状态，若未松开，点击急停按钮，将其松开。
第三章 华中数控世纪星机床面板操作 华中数控标准铣床、车床和卧式加工中心面板 CRT 显示 横排软键 操作箱 键盘 打开/关闭键盘 打开手轮 紧急停止按钮 1
3.1 机床准备 3.1.1 激活机床 检查急停按钮是否松开至状态，若未松开，点击急停按钮，将其松开。 3.1.2 机床回参考点 检查操作面板上回零指示灯是否亮，若指示灯亮，则已进入回零模式；若指示灯不亮，则点击 按钮，使回零指示灯亮，转入回零模式。 在回零模式下，点击控制面板上的按钮，此时X轴将回零，CRT上的X坐标变为“0.000”。 同样，分别再点击，，可以将Y、Z轴回零。（车床只有X , Z轴）此时CRT界面如图3-1-2-1所示 图3-1-2-1 CRT界面上的显示值 3.2 对刀 3.2.2 车床对刀 自动设置坐标系法： 自动设置坐标系法对刀采用的是在刀偏表中设定试切直径和试切长度，选择需要的工件坐标系，机床自动计算出工件端面中心点在机床坐标系中的坐标值 按软键，在弹出的下级子菜单中按软键，进入刀偏数据设置页面，如图3-2-2-6所示
图3-2-2-6 图3-2-2-7 用方位键将亮条移动到要设置为标准刀具的行，按软键设置标准刀具，绿色亮条所 在行变为红色，此行被设为标准刀具，如图3-2-2-7所示 用标准刀具试切零件外圆，然后沿Z轴方向退刀 主轴停止转动后，点击菜单“工艺分析/测量”，在弹出的对话框中点击刀具所切线段，线段由红色变为黄色，记下下面对话框中对应的X的值，此为试切后工件的直径值，将X填入刀偏表中“试切直径”栏 用标准刀具试切工件端面，然后沿X轴方向退刀 刀偏表中“试切长度”栏输入工件坐标系Z轴零点到试切端面的有向距离 按软键，在弹出的下级子菜单中用方位键选择所需的工件坐标系，如图3-2-2-8所 示 图3-2-2-8 按键确认，设置完毕 注：采用自动设置坐标系对刀前，机床必须先回机械零点 试切零件时主轴需转动 Z轴试切长度有正有负之分 试切零件外圆后，未输入试切直径时，不得移动X轴；试切工件端面后，未输入试切长度时，不得移动Z轴 试切直径和试切长度都需输入，确认。打开刀偏表试切长度和试切直径均显示为“0.000”，即使实 际的试切长度或试切直径也为零，仍然必须手动输入“0.000”，按键确认。
代码组及其含义 “模态代码” 和“一般” 代码 “形式代码” 的功能在它被执行后会继续维持，而“一般代码” 仅仅在收到该命令时起作用。定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。反之，像原点返回代码就叫“一般代码”。 每一个代码都归属其各自的代码组。在“模态代码”里，当前的代码会被加载的同组代码替换。 G代码解释 G00 定位 (快速移动) G01 直线切削 G02 顺时针切圆弧 (CW，顺时钟) G03 逆时针切圆弧 (CCW，逆时钟) G04 暂停 (Dwell) G09 停于精确的位置 G20 英制输入 G21 公制输入 G22 内部行程限位有效 G23 内部行程限位无效 G27 检查参考点返回 G28 参考点返回 G29 从参考点返回 G30 回到第二参考点 G32 切螺纹 G36 直径编程 G37 半径编程 G40 取消刀尖半径偏置 G41 刀尖半径偏置 (左侧) G42 刀尖半径偏置 (右侧) G53 直接机床坐标系编程 G54—G59 坐标系选择 G71 内外径粗切循环 G72 台阶粗切循环 G73 闭环车削复合循环 G76 切螺纹循环 G80 内外径切削循环 G81 端面车削固定循环 G82 螺纹切削固定循环 G90 绝对值编程 G91 增量值编程 G92 工件坐标系设定 G96 恒线速度控制 G97 恒线速度控制取消 G94 每分钟进给率 G95 每转进给率
G00 定位 1.格式：G00 X（U）_ Z（W）_ 2.说明： X、Z：为绝对编程时，快速定位终点在工件坐标系中的坐标； U、W：为增量编程时，快速定位终点相对于起点的位移量； G00 指令刀具相对于工件以各轴预先设定的速度，从当前位置快速移动到程序段指令的定位目标点。 G00 指令中的快移速度由机床参数“快移进给速度”对各轴分别设定，不能用F 规定。 G00 一般用于加工前快速定位或加工后快速退刀。 快移速度可由面板上的快速修调按钮修正。 G00 为模态功能，可由G01、G02、G03 或G32 功能注销。 注意： 在执行G00 指令时，由于各轴以各自速度移动，不能保证各轴同时到达终点，因而联动直线轴的合成轨迹不一定是直线。操作者必须格外小心，以免刀具与工件发生碰撞。 常见的做法是，将X 轴移动到安全位置，再放心地执行G00 指令。 2. G01 直线插补(线性进给) 1.格式：G01 X（U）_ Z（W）_ F_ ； 2.说明： X、Z：为绝对编程时终点在工件坐标系中的坐标； U、W：为增量编程时终点相对于起点的位移量； F_：合成进给速度。 G01 指令刀具以联动的方式，按F 规定的合成进给速度，从当前位置按线性路线(联动直线轴的合成轨迹为直线)移动到程序段指令的终点。 G01 是模态代码，可由G00、G02、G03 或G32 功能注销 倒直角 1.格式：G01 X（U）____ Z（W）____C____； 2.说明： 直线倒角G01，指令刀具从A点到B 点，然后到C 点 X、Z：为绝对编程时，未倒角前两相邻轨迹程序段的交点G 的坐标值； U、W：为增量编程时，G 点相对于起始直线轨迹的始点A点的移动距离。 C：是相邻两直线的交点G，相对于倒角始点B 的距离。 倒圆角 1.格式：G01 X（U）____ Z（W）____R____； 2.说明：直线倒角G01，指令刀具从A点到B 点，然后到C 点 X、Z：为绝对编程时，未倒角前两相邻轨迹程序段的交点G 的坐标值； U、W：为增量编程时，G 点相对于起始直线轨迹的始点A点的移动距离。 R：是倒角圆弧的半径值。
数控车床操作步骤 Prepared on 22 November 2020
一、数控车工（中级）基本操作方法 1、机床---选择机床。控制系统：华中数控；机床类型：车床—标准 （平床身前置刀架）。 2、零件---定义毛坯。输入毛坯直径和长度值。 3、零件---放置零件。选择毛坯1---安装零件。按键移动毛坯。 4、机床---选择刀具。 5、1号刀35°外圆刀（刀尖半径0）----； 6、2号刀切槽刀---； 7、3号刀螺纹刀---。 8、松开按钮，返回参考点：、。然后点，选择 、将刀架移到毛坯附近。 9、对刀： 10、 1.点---试切毛坯---。测量---剖面图测量。选择刚试切直 径，记下X和Z值。 11、（F4）---刀偏表（F2），1号刀试切直径中输入X值，试切长 度中输入Z值。 12、 3.点、退出刀具。点换至2号刀。 13、 4.同1试切直径并测量X和Z，记下X和Z值。
14、 5.在2号刀试切长度中输入刚测量的X值，试切长度中输入Z 值。 15、 6.点、退出刀具。点换至3号刀。 16、7.同1试切直径并测量X和Z，记下X和Z值。 17、8.在3号刀试切长度中输入刚测量的X值，试切长度中输入Z 值。 18、9.点、退出刀具。点换至1号刀。 19、输入程序： 20、 1.点2次返回（F10）---程序编辑（F2）---新建目录（F1）， 回车输入目录名---确定。 21、 2.选择编辑程序（F2）---磁盘程序（F1），进入刚建立的目 录，回车输入文件名，然后输入程序。 22、文件---保存项目—输入文件名---确定。 23、加工： 24、 1.程序校验（F3）。点返回（F10）---自动加工（F1）---程序 选择（F1）---正在编辑程序（F2）---程序校验（F3）。 25、 2.点---进行校验。 26、 3.再点程序校验（F3）---。零件加工完成。 二、练习内容及参考程序 1、图纸如下:毛坯Φ45*120，45号钢,1号外圆刀35°，2号切断刀 5mm，3号螺纹刀60°。
华中世纪星数控车床的操作面板简介华中世纪星车削数控装置的操作面板如图1-1所示。 图1-1 华中世纪星操作面板 1. 软件操作面板 华中世纪星HNC-21T的软件操作界面如图1-3所示。其界面由如下几个部分组成： ①图形显示窗口。可以根据需要，用功能键F9设置窗口的显示内容。 ②菜单命令条。通过菜单命令条中的功能键F1～F10来完成系统功能的操作。 ③运行程序索引。自动加工中的程序名和当前程序段行号。 ④选定坐标系下的坐标值。坐标系可在机床坐标系/工件坐标系/相对坐标系之间切换；显示值可在指令位置/实际位置/剩余进给/跟踪误差/负载电流/补偿值之间切换。 ⑤工件坐标零点。工件坐标系零点在机床坐标系下的坐标。 ⑥辅助功能。自动加工中的M、S、T代码。 ⑦当前加工程序行。当前正在或将要加工的程序段。 ⑧当前加工方式、系统运行状态及当前时间。系统工作方式根据机床控制面板上相应按键的状态可在自动运行、单段运行、手动、增量、回零、急停、复位等之间切换；系统工作状态在“运行正常”和“出错”之间切换；系统时钟显示当前系统时间。 ⑨机床坐标、剩余进给。机床坐标显示刀具当前位置在机床坐标系下的坐标；剩余进给指当前程序段的终点与实际位置之差。 ⑩直径/半径编程、公制/英制编程、每分进给/每转进给、快速修调、进给修调、主轴修调。
图1-3 华中世纪星HNC-21T 软件操作界面 操作界面中最重要的一块是菜单命令条。系统功能的操作主要通过菜单命令条中的功能键F1～F10来完成。由于每个功能包括不同的操作，菜单采用层次结构，即在主菜单下选择一个菜单项后，数控装置会显示该功能下的子菜单，用户可根据该子菜单的内容选择所需的操作，如图1-4所示。当要返回主菜单时，按子菜单下的F10键即可。 图1-4 菜单层次 2. 机床控制面板 机床手动操作主要由机床控制面板完成，机床控制面板如图1-5所示。 ① 按下“手动”按键(指示灯亮)，系统处于手动运行方式，可点动移动机床坐标轴。 ②手动进给时，若同时按下“快进”按键，则产生相应轴的正向或负向快速运动。
复合形状固定循环G71 一.应用场合 用于切削非一次加工即能达到加工规定尺寸的场合，利用复合形状固定循环功能，只要编写出最终加工路线，给出每次的背吃刀量等加工参数，车床即能自动地对工件重复切削，直到加工完成。 圆柱毛坯料粗车和圆筒毛坯料粗镗加工。 外轮廓加工只能加工从小到大递增的工件。 内孔加工只能加工从大到小递减的工件。
1.粗车格式：G71U １—R —；G71P —Q —U ２—W —F —；X ，Z ：循环的起点坐标。 X ：加工前工件尺寸大1— 2mm Z ：距离工件右端面２-３mm 处U １：背吃刀量 R ：径向退刀量 P ：循环开始的程序段号Q ：循环结束的程序段号 U ２：X 轴方向的精加工余量W ：Z 轴方向的精加工余量F ：进给速度 半径值,单位:mm 直径值,单位:mm G00X —Z —；二．粗车： 思考：定位点 能否定得很远？有什么样的现象？
a. X 向进刀 b. Z 向切削 c. 45度角退刀 d. Z 向快速返回循环起点 循环起点 a b c d 45度 ２.走刀轨迹分析： Ｒ Ｕ
循环起点
４.使用G71时的注意事项: 1.程序中的程序段号必须与G71的循环开始段号和循环结束段号对应。(错例) 2.循环开始的第一程序段必须为单轴移动,必须先移动X轴. (错例) 3.G71中的两个程序段不能合并也不缺少.（错例） 4.在单步状态下执行G71程序时,需要按三下循环启动才开始加工.
例题:按照图纸进行编程 O0001; N1(外轮廓粗加工) G99G97M03S500T0101F0.2;G00X67Z5;G71U2R1; G71P10Q20U0.5W0.5;N10G00X0; G01Z0; G03X30Z-15R15; X40Z-17;Z-45;N20G01Z-65; G00X100Z100; M30； 工艺分析：形状 指令 相关点坐标 X60 圆弧 G03 （30，-15） …… …… …… 毛坯尺寸：ф65X100 G01X36;
G代码命令代码组及其含义 “模态代码”和“一般”代码 “形式代码”的功能在它被执行后会继续维持，而“一般代码” 仅仅在收到该命令时起作用。定义移动的代码通常是“模态代码”， 像直线、圆弧和循环代码。反之，像原点返回代码就叫“一般代码”。 每一个代码都归属其各自的代码组。在“模态代码”里，当前的代码会被加载的同组代码替换。 代码组及其含义 “模态代码”和“一般”代码 “形式代码”的功能在它被执行后会继续维持，而“一般代码”仅仅在收到该命令时起作用。 定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。 反之，像原点返回代码就叫“一般代码”。 每一个代码都归属其各自的代码组。在“模态代码”里，当前的代码会被加载的同组代码替换。 G代码解释 G00 定位 (快速移动) G01 直线切削 G02 顺时针切圆弧 (CW，顺时钟) G03 逆时针切圆弧 (CCW，逆时钟) G04 暂停 (Dwell) G09 停于精确的位置 G20 英制输入 G21 公制输入 G22 内部行程限位有效 G23 内部行程限位无效 G27 检查参考点返回 G28 参考点返回 G29 从参考点返回 G30 回到第二参考点 G32 切螺纹 G36 直径编程 G37 半径编程 G40 取消刀尖半径偏置 G41 刀尖半径偏置 (左侧) G42 刀尖半径偏置 (右侧) G53 直接机床坐标系编程 G54—G59 坐标系选择 G71 内外径粗切循环 G72 台阶粗切循环 G73 闭环车削复合循环 G76 切螺纹循环 G80 内外径切削循环 G81 端面车削固定循环
G82 螺纹切削固定循环 G90 绝对值编程 G91 增量值编程 G92 工件坐标系设定 G96 恒线速度控制 G97 恒线速度控制取消 G94 每分钟进给率 G95 每转进给率支持参数与宏编程 G00 定位 1.格式：G00 X（U）_ Z（W）_ 2.说明： X、Z：为绝对编程时，快速定位终点在工件坐标系中的坐标； U、W：为增量编程时，快速定位终点相对于起点的位移量； G00 指令刀具相对于工件以各轴预先设定的速度，从当前位置快速移动到程序段指令的定位目标点。 G00 指令中的快移速度由机床参数“快移进给速度”对各轴分别设定，不能用F 规定。G00 一般用于加工前快速定位或加工后快速退刀。 快移速度可由面板上的快速修调按钮修正。 G00 为模态功能，可由G01、G02、G03 或G32 功能注销。 注意： 在执行G00 指令时，由于各轴以各自速度移动，不能保证各轴同时到达终点， 因而联动直线轴的合成轨迹不一定是直线。操作者必须格外小心，以免刀具与工件发生碰撞。 常见的做法是，将X 轴移动到安全位置，再放心地执行G00 指令。 G01 直线插补 线性进给 1.格式： G01 X（U）_ Z（W） _ F_ ； 2.说明： X、Z：为绝对编程时终点在工件坐标系中的坐标； U、W：为增量编程时终点相对于起点的位移量； F_：合成进给速度。 G01 指令刀具以联动的方式，按F 规定的合成进给速度，从当前位置按线性路线 (联动直线轴的合成轨迹为直线)移动到程序段指令的终点。 G01 是模态代码，可由G00、G02、G03 或G32 功能注销
华中数控车机床操作知识点 1、控制机床运动的前提是建立机床坐标系，系统接通电源、复位后首先应进行机床各轴回参考点操作。 2、在每次电源接通后，必须先完成各轴的返回参考点操作，然后再进入其他运行方式，以确保各轴坐标的正确性。 3、同时按下X Z 轴向选择按键可使X Z 轴同时返回参考点。 4、在回参考点前应确保回零轴位于参考点的“回参考点方向”相反侧（如X 轴的回参考点方向为负，则回参考点前，应保证X轴当前位置在参考点的正向侧）；否则应手动移动该轴直到满足此条件。 5、在回参考点过程中，若出现超程，请按住控制面板上的“超程解除”按键，向相反方向手动移动该轴使其退出超程状态。 6、机床运行过程中，在危险或紧急情况下按下“急停”按钮，CNC 即进入急停状态，伺服进给及主轴运转立即停止工作（控制柜内的进给驱动电源被切断），松开“急停”按钮（左旋此按钮，自动跳起）CNC 进入复位状态。 7、解除紧急停止前，先确认故障原因是否排除，且紧急停止解除后应重新执行回参考点操作，以确保坐标位置的正确性。 8、在上电和关机之前应按下急停按钮以减少设备电冲击 9、在伺服轴行程的两端各有一个极限开关，作用是防止伺服机构碰撞而损坏。每当伺服机构碰到行程极限开关时，就会出现超程。 10、一直按压着“超程解除”按键，控制器会暂时忽略超程的紧急情况。 11、在点动运行方式下，同时按压X 、Z 方向的轴手动按键，能同时手动连续移动X、Z 坐标轴。 12、在点动进给时，若同时按压“快进”按键，则产生相应轴的正向或负向快速运动。 13、在点动进给时,进给速率为系统参数“最高快移速度”的1/3乘以进给修调选择的进给倍率。 14、点动快速移动的速率为系统参数“最高快移速度”乘以快速修调选择的快移倍率。 15、按压进给修调或快速修调右侧的“100%”按键，进给或快速修调倍率被置为100%，按一下“+”按键修调倍率递增5%，按一下“-”按键修调倍率递减5%。 16、增量进给的增量值由“X 1”，“X10”，“X100”，“X 1000”四个增量倍率按键控制。17 18、增量方式同时按一下X、Z 方向的轴手动按键，能同时增量进给X、Z坐标轴。 19、增量方式顺时针/逆时针旋转手摇脉冲发生器一格，可控制相应坐标轴向正向或负向移动一个增量值。 20、增量方式手摇进给方式每次只能增量进给1 个坐标轴。 21、主轴正转及反转的速度可通过主轴修调调节：按压主轴修调右侧的“100%”按键，主轴修调倍率被置为100%，按一下“+”按键主轴修调倍率递增5%，按一下“-”按键主轴修调倍率递减5%。 22、机械齿轮换档时，主轴速度不能修调。 23、机床锁住禁止机床所有运动。 24、在手动运行方式下，按一下“机床锁住”按键，再进行手动操作，系统继续执行，显示屏上的坐标轴位置信息变化，但不输出伺服轴的移动指令，所以机床停止不动。 25、自动运行过程中，不能进入MDI 运行方式，可在进给保持后进入。
1、GSK980Ta功能列表代码组别意义格式 G00快速定位 G00X（U）_ Z (W) _ G01直线插补 G01X（U）_ Z (W) _ F_ G02圆弧插补（顺时针方向CW）G02 X_Z_R_F 或G02 X_Z_ I_K_F G03圆弧插补（逆时针方向CCW）G03 X_Z_R_F 或G03 X_Z_ I_K_F G04暂停G04 P_；（单位：0.001秒） G04 X_；（单位：秒） G04 U_；（单位：秒） G28自动返回机械原点G28 X（U）_ Z (W) _ G32切螺纹G32X（U）_ Z(W) _ F _（公制螺纹） G32X（U）_ Z(W) _ I _（英制螺纹） G50坐标系设定G50 X(x) Z(z) G70精加工循环G70 P(ns) Q(nf) G71外圆粗车循环G71U（△D）R（E）F（F） G71 P（NS）Q（NF）U（△U）W（△W）S（S）T（T）G72端面粗车循环G72W（△D）R（E）F（F） G72 P（NS）Q（NF）U（△U）W（△W）S（S）T（T）G73封闭切削循环G73 U（△I）W(△K) R（D）F（F） G73 P（NS）Q（NF）U（△U）W（△W）S（S）T（T）G74端面深孔加工循环G74 R（e） G74 X(U) Z(W) P(△i)Q(△k)R(△d)F(f) G75外圆、内圆切槽循环G75 R（e） G75 X(U) Z(W) P(△i)Q(△k)R(△d)F(f) G76复合型螺纹切削循环G76 P(m)(r)(a)Q(△dmin)R(d) G76 X(U) Z(W) R(i) P(k)Q(△d) F(L) G91外圆、内圆车削循环G90X(U)_Z(W)_R_F_ G92螺纹切削循环G92X（U）_ Z(W) _ F _（公制螺纹） G92X（U）_ Z(W) _ I _（英制螺纹） G94端面车削循环G94 X(U)_Z(W)_F_ G98每分进给G98 G99每转进给G99 2、GSK980T M功能列表代码意义格式: M00程序暂停，按“循环起动”程序继续执行 M01程序计划停止 M02程序结束 M03主轴正转 M04主轴反转 M05主轴停止 M08冷却液开 M09冷却液关
