8种常见的报警探测器介绍
报警探测器已经是人们生活中最常见的一种安防装置之一，报警探测器在安防系统的构建中有着重要的作用。其大多与监控系统、门禁系统、停车场管理系统等进行联动，共同组成了安防体系的完整。对于防范的场所的不同，我们应该选择不同的产品来满足需求其系统需要，下面是凯利圆科技的工程师整理了8中常见的报警探测器基本知识，供大家参考。
一、烟雾报警探测器：
分为光电式和离子式两种，前者利用烟雾遮挡光路发出报警，后者则利用自身的传感器，感应空气中的离子浓度，不同的传感器感知不同的气体（如煤气），常用的是为了防火而设的探测碳离子浓度的烟感探头。
二、门磁探测器：
它一般广泛使用，成本低，安装方便，不会有误报，而且不需要调整和维修的探测器。门磁开关分为可移动部件和输出部件。可移动部件安装在活动的门窗上；输出部件安装在相应的门窗上，两者安装距离不超过10毫米。输出部件上有两条线，正常状态为常闭输出，门窗开启超过10毫米，输出转换成为常开。
三、红外对射探测器：
红外对射探测器主要利用光束遮断方式的探测器当有人横跨过监控防护区时，遮断不可见的红外线光束而引发警报。常用于室外围墙报警，它总是成对使用：一个发射，一个接收。发射机发出一束或
多束人眼无法看到的红外光，形成警戒线，有物体通过，光线被遮挡，接收机信号发生变化，放大处理后报警。
四、玻璃破碎探测器：
利用压电式微音器，装于面对玻璃的位置，由于只对高频的玻璃破碎声音进行有效的检测，因此不会受到玻璃本身的震动而引起反应。
五、超声波物体移动探测器：
超声波物体移动感知器需要一个能够发送超声波及另一个负责接收的换能器，也有接收及发射换能器共存在一个本体上的。平常发射用的换能器发送出一固定频率的超声波，散布在侦测的空间中，如果有一物体反射回来的超声波，其频率会发生偏移，借此检测出是否有物体移动。该探测器容易受到震动和气流的影响。
六、微波物体移动探测器：
利用高频无线电波的多普勒频移来作为侦测手段，适合与开放式空间或广场。微波是一种频率非常高的无线电波，波长很短，容易被物体反射，根据入射波和反射波的频率漂移，就可以探测入侵物体。
七、红外线探测器：
是根据任何物体因表面热度的不同，都会辐射出强弱不等的红外线。因物体的不同，其所辐射之红外线波长亦有差异。红外探测主要用来探测人体和其它一些入侵的移动物体，当人体进入探测区域，稳定不变的热辐射被破坏，产生一个变化的热辐射，红外传感器接收后放大、处理，发出报警信号。
八、红外微波探测器：
红外微波探测器集红外和微波于一身。当红外和微波探测器同时有报警信号时，探头才会有报警输出，降低了误报的可能。红外微波探头有多种型号，对应不同的探测距离，有的探测一个扇型区域，有的探测一个狭长地段（如走廊），有的是360度探测，一定要根据具体需要选择合适的型号，这样才能达到效果。探测器的灵敏度一般是可以调节的。
在报警探测器的选择上凯利圆科技的工程师建议大家根据具体的环境区域按需来进行选择。
报警探测器的接线方式 一个防盗报警系统其主要部件是由报警主机板、前端探测器和警讯发送装置（联网报警通讯和现场声光报警）组成的。前端探测器包括了被动红外、红外加微波双鉴、红外对射、红外护栏、手动报警、火宅探测、玻璃破碎等等，根据不同的功能适用于不同的环境。前端探测器是报警系统的传感器，报警系统对外界警情的侦测就是通过前端探测器来完成的。就前端探测器和报警主机间的联系、信号传递，说到底就是一个开关量信号的传送和接收过程。所谓开关量信号，就是一个电气回路的开路和短路过程。以常规报警系统一般采用常闭工作模式为例，系统加电正常工作时，如果探测器失电或被警情触发，探测器内的继电器发出动作，将触点由闭合状态改变为断开状态，当报警主机侦测到对应防区端口的这一变化时，就会根据当前的状态设置采取相应的反应（包括忽略、报警、信号输出等）。 就目前的报警主机，针对前端探测器传递的信号通过编程，可以有三大类处理方式，第一类是常规的报警信号处理，报警主机接到这类信号时，如果报警系统处于布防状态，则将根据所编程的模式类型发出相对应的警情触发，而如果报警系统处于撤防状态，则系统不会对这类信号作出报警触发；第二类是那些经过报警主机编程设置为24小时响应或手动紧急报警的模式，当属于这些模式的探测器传递了报警信号，则不管是否处于布防状态均会发出相对应的警情触发；而第三类则是线路损坏、设备拆动、破坏的报警信号处理，这类信号的传递是为了加强报警系统的自我防范，一旦接收到这类报警信号，报警主机不管是否处于布防状态均会发出设备被拆动的警情。而探测器防拆报警功能的启用与否，与探测器的接线方式有很大的关系，如果探测器接线采取了无防拆方式接线，报警主机就无法探测自身系统设备的安全，如果接线方式采取了有防拆接线，或者采取了单线末接线方式、双线末接线方式，则系统就具备了探测自身系统设备安全的功能。当然，如果探测器按照以上三个之一的方式进行接线，那么报警主机在编程时就一定要将涉及这些设备的防区编程为对应的防拆防区、单线末防区或双线末防区，如果设置方式和接线方式未能一致，报警系统将一直认为设备处于破坏状态而不断报警无法正常工作。 那么探测器是如何通过不同的接线方式达到不同的防拆功能的呢，这就是本篇要重点谈的问题。前端探测器的引线端口一般有六个：电源+（一般标记为+）、电源-（一般标记为-）、报警信号常闭输出（一般标记为NC或ALARM）、报警信号公共端（一般标记为C或ALARM）和两个拆信号输出口（一般标记为T或TAMPER），通过不同的线路接线和电阻配接，共有四种主要的方式，在这里我们以Pyronix XS双元被动红外探测器为例说明： 1.无防拆接线不启用探测器的防拆功能，报警系统无法感知探测器是否遭到破坏，这种方式的接线在报警主机不设置单独的防拆防区或防拆设置，探测器的信号线材只需四芯。其接线方式最为简单、可靠，但安全性差。在这种接线方式下，报警主机只能感知探测器是否被警情触发，而无法探测到其它诸如盒盖被打开，线路被破坏（当线路被短路报警系统依然认为探
红外报警探头 人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。人体发射的10UM左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。 1、这种探头是以探测人体辐射为目标的。所以热释电元件对波长为 10UM左右的红外辐射必须非常敏感。 2、为了仅仅对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲泥尔滤光片，使环境的干扰受到明显的控制作用。 3、被动红外探头，其传感器包含两个互相串联或并联的热释电元。而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。 4、一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。 5、菲泥尔滤光片根据性能要求不同，具有不同的焦距（感应距离），从而产生不同的监控视场，视场越多，控制越严密。 优点：本身不发任何类型的辐射，器件功耗很小，隐蔽性好。价格低廉。 缺点：1、容易受各种热源、光源干扰。2、被动红外穿透力差，人体的红外辐射容易被遮挡，不易被探头接收。3、易受射频辐射的干扰。4、环境温度和人体温度接近时，探测和灵敏度明显下降，有时造成短时失灵。
抗干扰性能 1、防小动物干扰：探测器安装在推荐地使用高度，对探测范围内地面上地小动物，一般不产生报警。 2、抗电磁干扰：探测器的抗电磁波干扰性能符合GB10408中4.6.1要求，一般手机电磁干扰不会引起误报。 3、抗灯光干扰：探测器在正常灵敏度的范围内，受3米外H4卤素灯透过玻璃照射，不产生报警。 红外线热释电传感器的安装要求 红外线热释电人体传感器只能安装在室内，其误报率与安装的位置和方式有极大的关系.。正确的安装应满足下列条件： 1、红外线热释电传感器应离地面2.0-2.2米。 2、红外线热释电传感器远离空调, 冰箱，火炉等空气温度变化敏感的地方。 3、红外线热释电传感器探测范围内不得隔屏、家具、大型盆景或其他隔离物。 4、红外线热释电传感器不要直对窗口，否则窗外的热气流扰动和人员走动会引起误报，有条件的最好把窗帘拉上。红外线热释电传感器也不要安装在有强气流活动的地方。
探头重要参数详解 1探头带宽同示波器带宽定义一样，探头带宽的定义也是正弦波经过该探头后幅值下降到-3dB 的频率点，选择探头带宽和选择示波器带宽方法也一样，探头带宽应该和根据待测信号所选的示波器带宽相匹配。 2探头负载之输入阻抗探头输入阻抗相当于在被测电路上并联了一个电阻，对被测信号有分压和增加负载的作用，选择不当会影响被测信号的幅度和直流偏置。另外还需要注意输入阻抗会随着频率的增加而下降。3探头负载之输入电容探头输入电容相当于在被测电路上并联了一个电容，对被测信号有滤波的作用，影响被测信号的上升下降时间测量结果以及传输延迟，通常输入电容是越小越好。4探头衰减比由于示波器或者探头内部电路耐压限制，很多探头在测量信号时先把信号等比例衰减到耐压范围内，示波器显示波形时再同比例放大信号，这个比例系数称为探头的衰减比，高的探头衰减比能够提高探头的最大可测电压，但是同时也会给测量结果带来更多的噪声。因此，衰减比同时决定着测试的最高灵敏度，比如是德科技示波器拥有最高灵敏度1mV/div，使用1:1探头时，能够达到最大灵敏度1mV/div，但是在使用10:1探头时，灵敏度就会降低10倍，变为10mV/div. 在选择探头时，耐压，带宽等规格满足测试要求的情况下应选择
最小的衰减比。5输入动态范围输入动态范围是指探头所能测试的在示波器屏幕中心线上下的电压范围，比如±2.5V动态输入范围的探头，只能测量示波器屏幕中心线上下2.5V 范围内的电压，如果输入信号波动超出这个范围，反映在测量波形上来说就是波形被削波，测量的幅度偏小。6偏置范围±2.5V输入动态范围，并不代表探头只能测试小于2.5V 的信号，因为探头还有一个指标叫偏置能力，偏置能力是指能够把0V电压基准线调整到和示波器屏幕中心线电压差的能力，根据信号的直流分量设置合适偏置，可以把具有直流分量的动态信号调整到示波器屏幕中心线附近，以满足探头动态输入范围的要求；下面图片是使用±2.5V动态输入范围的探头1130A（通道一，黄色），与BNC线缆同时测量一个含有4V直流分量2V电压peak的正弦波信号所显示的结果：▲ 1130A 探头不设置偏置，因为信号（通道一，黄色）超出示波器屏幕中心线上2.5V，因此信号失真，远小于BNC 测试结果（通道三，蓝色） ▲ 根据信号直流分量设置通道一偏置，因为通道一信号没有超出示波器屏幕中心线上下2.5V范围，因此信号没有失真，测试结果和BNC通道（通道三，蓝色）一致。
报警系统探测器接线方式 红外对射分发射器与接收器发射只有电源一般DC12V左右接收器一般五个端子二个DC12V电源端子一个信号线公共端一个常开端一个常闭端、电源就无所谓了都并联在一起就行信号线首先您要弄清您就是接常开还就是常闭一般接常闭报警断开并且碰到人为破坏啊线断了导致信号回路断开都会报警信号线接法一般标准接法就是一个接收器接报警解码器的一个端子但假如一个解码器的容量不够了就要把多的几个接收器的信号线串联起来就就是从这个接收器常开进从常闭出再到另外一个接收器的常开再从常闭出来多个这样后再回到报警解码器 一个防盗报警系统其主要部件就是由报警主机板、前端探测器与警讯发送装置(联网报警通讯与现场声光报警)组成的。前端探测器包括了被动红外、红外加微波双鉴、红外对射、红外护栏、手动报警、火宅探测、玻璃破碎等等,根据不同的功能适用于不同的环境。 前端探测器就是报警系统的传感器,报警系统对外界警情的侦测就就是通过前端探测器来完成的。就前端探测器与报警主机间的联系、信号传递,说到底就就是一个开关量信号的传送与接收过程。所谓开关量信号,就就是一个电气回路的开路与短路过程。以常规报警系统一般采用常闭工作模式为例,系统加电正常工作时,假如探测器失电或被警情触发,探测器内的继电器发出动作,将触点由闭合状态改变为断开状态,当报警主机侦测到对应防区端口的这一变化时,就会根据当前的状态设置采取相应的反应(包括忽略、报警、信号输出等)。 就目前的报警主机,针对前端探测器传递的信号通过编程,可以有三大类处理方式,第一类就是常规的报警信号处理,报警主机接到这类信号时,如果报警系统处于布防状态,则将根据所编程的模式类型发出相对应的警情触发,而如果报警系统处于撤防状态,则系统不会对这类信号作出报警触发;第二类就是那些经过报警主机编程设置为24小时响应或手动紧急报警的模式,当属于这些模式的探测器传递了报警信号,则不管就是否处于布防状态均会发出相对应的警情触发;而第三类则就是线路损坏、设备拆动、破坏的报警信号处理,这类信号的传递就是为了加强报警系统的自我防范,一旦接收到这类报警信号,报警主机不管就是否处于布防状态均会发出设备被拆动的警情。而探测器防拆报警功能的启用与否,与探测器的接线方式有很大的关系,如果探测器接线采取了无防拆方式接线,报警主机就无法探测自身系统设备的安全,如果接线方式采取了有防拆接线,或者采取了单线末接线方式、双线末接线方式,则系统就具备了探测自身系统设备安全的功能。当然,如果探测器按照以上三个之一的方式进行接线,那么报警主机在编程时就一定要将涉及这些设备的防区编程为对应的防拆防区、单线末防区或双线末防区,如果设置方式与接线方式未能一致,报警系统将一直认为设备处于破坏状态而不断报警无法正常工作。 那么探测器就是如何通过不同的接线方式达到不同的防拆功能的呢,这就就是本篇要重点谈的问题。前端探测器的引线端口一般有六个:电源+(一般标记为+)、电源-(一般标记为-)、报警信号常闭输出(一般标记为NC或ALARM)、报警信号公共端(一般标记为C或ALARM)与两个拆信号输出口(一般标记为T或TAMPER),通过不同的线路接线与电阻配接,共有四种主要的方式,在这里我们以Pyronix XS 双元被动红外探测器为例说明: 1、无防拆接线 不启用探测器的防拆功能,报警系统无法感知探测器就是否遭到破坏,这种方
报警探测器是用来探测入侵者的入侵行为。需要防范入侵的地方很多，可以是某些特定的点、线、面，甚至是整个空间。探测器由传感器和信号处理器组成。在入侵探测器中传感器是探测器的核心，是一种物理量的转化装置，通常把压力、震动、声响、光强等物理量转换成易于处理的电量（电压、电流、电阻等）。信号处理器的作用是把传感器转化的电量进行放大、滤波、整形处理，使它能成为一种能够在系统传输信道中顺利转送的信号。报警探测器根据工作原理的不同，主要可以分为以下几种： 一、红外报警探测器 凡是温度超过绝对0℃的物体都能产生热辐射，而温度低于 1725℃的物体产生的热辐射光谱集中在红外光区域，因此自然界的所有物体都能向外辐射红外热。而任何物体由于本身的物理和化学性质的不同、本身温度不同所产生的红外辐射的波长和距离也不尽相同，一般温度越高的物体，红外辐射越强。人是恒温动物，红外辐射也最为稳定。红外报警探测器又分为被动红外探测器和主动红外探测器。 被动红外探测器，即探测器本身不发射任何能量而只被动接收、探测来自环境的红外辐射。探测器安装后数秒种已适应环境，在无人或动物进入探测区域时，现场的红外辐射稳定不变，一旦有人体红外线辐射进来，经光学系统聚焦就使热释电器件产生突变电信号，而发出警报。被动红外入侵探测器形成的警戒线一般可以达到数十米。 主动红外探测器由红外发射机、红外接收机和报警控制器组成。分别置于收、发端的光学系统一般采用的是光学透镜，起到将红外光束聚焦成较细的平行光束的作用，以使红外光的能量能够集中传送。红外光在人眼看不见的光谱范围，有人经过这条无形的封锁线，必然全部或部分遮挡红外光束。接收端输出的电信号的强度会因此产生变化，从而启动报警控制器发出报警信号。主动式红外探测器遇到小动物、树叶、沙尘、雨、雪、雾遮挡则不应报警，人或相当体积的物品遮挡将发生报警。 二、微波探测器 微波探测器分为雷达式和墙式两种。雷达式是一种将微波收、发设备合置的探测器，工作原理基于多普勒效应。微波的波长很短，在1mm～1000mm之间，因此很容易被物体反射。微波信号遇到移动物体反射后会产生多普勒效应，即经反射后的微波信号与发射波信号的频率会产生微小的偏移。此时可认为报警产生。 微波墙式探测器利用了场干扰原理或波束阻断式原理，是一种微波收、发分置的探测器。墙式微波探测器由微波发射机、发射天线、微波接收机、接收天线、报警控制器组成。微波指向性天线发射出定向性很好的调制微波束，工作频率通常选择在9至11GHz，微波接收天线与发射天线相对放置。当接收天线与发射天线之间有阻挡物或探测目标时，由于破坏了微
报警系统由哪几部分组成？ 简单的报警系统由前端探测器、中间传输部分和报警主机组成。大一些的系统也可将探测器和报警主机看做是前端部分，从报警主机到接警机之间是传输部分，中心接警部分看做是后端部分。 报警系统按信息传输方式不同，可分哪几种？ 按信息传输方式不同，从探测器到主机之间可分为有线和无线2种。从主机到中心接警机之间也可分为有线和无线2种，其中有线系统还可分为基于电话线传输和基于总线传输2种类型。 探测器分为哪几种类型？市面上常见的有哪些类型？ 红外、微波、震动、烟感、气感、玻璃破碎、压力、超声波等等。其中红外探测器还可分为主动红外和被动红外，烟感还可分为离子式和光电式。市面上常见的有红外探测器（被动红外）、对射、栅栏（主动红外）、双鉴探测器、震动探测器、玻璃破碎探测器。 主动红外探测器的工作原理？ 主动红外探测器由红外发射器和红外接收器组成。红外发射器发射一束或多数经过调制过的红外光线投向红外接收器。发射器与接收器之间没有遮挡物时，探测器不会报警。有物体遮挡时，接收器输出信号发生变化，探测器报警。 被动红外探测器工作原理？ 被动红外探测器中有2个关键性元件，一个是菲涅尔透镜，另一个是热释电传感器。自然界中任何高于绝对温度（-273o）的物体都会产生红外辐射，不同温度的物体释放的红外能量波长也不同。人体有恒定的体温，与周围环境温度存在差别。当人体移动时，这种差别的变化通过菲涅尔透镜被热释电传感器检测到，从而输出报警信号。 微波探测器工作原理？ 微波探测器应用的是多普勒效应原理。在微波段，当以一种频率发送时，发射出去的微波遇到固定物体时，反射回来的微波频率不变，即f发=f收，探测器不会发出报警信号。当发射出去的微波遇到移动物体时，反射回来的微波频率就会发生变化，即f发≠f收，此时微波探测器将发出报警信号。 什么是双元红外探测器？什么是四元红外探测器？
1. 主题内容与适用范围 本标准规定了入侵探测器的通用技术要求和试验方法，是设计、制造入侵探测器及各类入侵探测器技术条件的基本基础。 本标准适用于防盗报警系统中使用的各类入侵探测器，也适用于防盗、防火复合系统中的入侵探测器。 2．引用标准 GB4208 外壳防护等级的分类 GB6833.1 电子测量仪器的电磁兼容性试验规范总则 GB6833.3 电子测量仪器电磁兼容性试验规范静电放电敏感度试验 GB6833.4 电子测量仪器电磁兼容性试验规范电源瞬间敏感度试验 GB6833.5 电子测量仪器电磁兼容性试验规范辐射敏感度试验 3．术语 3．1 入侵探测器intrusion detectors 用来探测入侵者的移动或其他动作的电子及机械部件所组成的装置。 3． 2 电路high voltage circuit 交流电压有效值大于30V、直流电压大于42.4V,且交流电压小于600V并具有过压限制的电路。 3． 3 压电路low voltage circuit 交流电压有效值不大于30V，直流电压不大于42.4V,且输出功率不大于100W的电路。 3．4 安全电路safety circuit 用来避免引起火灾、触电或因无意碰到活动部件而发生危险的电路。 3．5 警戒状态standby condition 入侵探测器接通电源后，能探测到入侵者并转入报警状态。 3．6 报警状态alarm condition 输出信号表明入侵已经发生的状态。
3．7 故障状态failure condition 探测器不能正常工作的状态。 3．8 误报警false alarm 没有入侵者，而由于入侵探测器本身的原因或操作不当或环境影响而触发报警。 3．9 漏报警leakage alarm 入侵已经发生，而入侵探测器没有给出报警信号。 3．10 参考目标reference target 体重为60±20kg的正常人或模拟物体。 3．11 探测范围area of detection coverage 由入侵探测器所防护的区域 3．12 探测距离detection range 在给定方向从探测器到探测范围边界的距离。 3．13 可探测速度detectable speed 探测器应能探测到的参考目标的移动速度，一般为0.3－３m/s。 4．技术要求 4．1．1 外观 入侵探测器的外壳尺寸应与图纸相符。塑料外壳表面应无裂纹、退色及永久性污渍，也无明显变形和划痕。金属壳表面涂覆不能露出底层金属，并无起泡、腐浊、缺口、毛刺、蚀点、划痕、涂层脱落和沙孔等。控制机构灵活，标志清晰。 4．1．2 外壳 4．1．2．1 外壳的防护等级应符合GB4208的规定。 4．1．2．2 外壳和框架应有足够的机械强度和刚度。装与高压电路的外壳应能承受按5.2.3.2所规定的冲击强度试验而不产生永久性变形和损坏。 4．1．2．3 外壳应有防触电防护：处于暴露状态的部件不应有使人触电的危险。为连接外部天线的外接天线端子应有电阻连接到电源电路的地端，其阻值为5.1MΩ,额定功率大于或等于0.5W。
可燃气体报警器详解 可燃气体报警器也称气体泄露检测报警仪器。当工业环境、日常生活环境（如使用天然气的厨房）中可燃性气体发生泄露时，气体报警器检测到的可燃性气体浓度达到报警器设置的报警值时，可燃气体报警器就会发出声、光报警信号，以提醒采取人员疏散、强制排风、关停设备等安全措施。且气体报警器可联动相关的联动设备如在工厂生产、储运中发生泄露，可以驱动排风、切断电源、喷淋等系统，防止发生爆炸、火灾、中毒事故，从而保障安全生产。经常用在化工厂，石油，燃气站，钢铁厂等使用或者产生可燃性气体的场所。可燃气体报警器即气体泄露检测报警器,是区域安全监视器中的一种预防性报警器。当工业环境中可燃或有毒气体泄露时，当气体报警器检测到气体浓度达到爆炸下限或上限的临界点时，可燃气体报警器就会发出报警信号，以提醒工作人员采取安全措施，并驱动排风、切断、喷淋系统，防止发生爆炸、火灾、中毒事故，从而保障安全生产．可燃气体报警器，主要用于检测空气中的可燃气体，常见的如氢气（H2）、甲烷（CH4）、乙烷（C2H6）、丙烷（C3H8）、丁烷（C4H10）、乙烯（C2H4）、丙烯（C3H6）、丁烯（C4H8）、乙炔（C2H2）、丙炔（C3H4）、丁炔（C4H6）、磷化氢等。按照使用环境可以分为工业用气体报警器和家用燃气报警器，按自身形态可分为固定式可燃气体报警器和便携式可燃气体报警器。按根据工作原理分别为传感器原理报警器，红外线探测报警器，高能量回收报警器。目前大多数使用的是传感器式报警器，高能量回收报警器由于成本太高，目前仍在开发研究中。工业用固定式可燃气体报警器由报警控制器和探测器组成，控制器可放置于值班室内，主要对各监测点进行控制，探测器安装于可燃气体最易泄露的地点，其核心部件为内置的可燃气体传感器，传感器检测空气中气体的浓度。探测器将传感器检测到的气体浓度转换成电信号，通过线缆传输到控制器，气体浓度越高，电信号越强，当气体浓度达到或超过报警控制器设置的报警点时，报警器发出报警信号，并可启动电磁阀、排气扇等外联设备，自动排除隐患。便携式可燃气体报警器为手持式，工作人员可随身携带，检测不同地点的可燃气体浓度，便携式气体检测仪集控制器，探测器于一体，小巧灵活。与固定式气体报警器相比主要区别是便携式气体检测仪不能外联其他设备。家用可燃气体报警器也可以叫做燃气报警器，主要用于检测家庭煤气泄漏，防止煤气中毒和煤气爆炸事故的发生。 济南市长清计算机应用公司提示您，正确选择报警器的使用，可以为您的日常工作生活提供一个强有力的保证。
常见入侵探测器的特点及安装设计要点 ①开关式入侵探测器 a.磁控开关 主要用于各类门、窗的警戒，其安装设计要点： *注意所防护门窗的质地，一般普通的磁控开关仅能用于木质的门窗上，钢、铁门窗应采用专用型磁控开关。 *所选用磁控开关的控制距离至少应为被控制门、窗缝隙的2倍。 *滋控开关应安装在距门窗拉手边15cm 的位置；舌簧管安装在门．1 窗框上，磁铁安装在门、窗扇上，两者间对准，间距0.5cm 左右。 *一般情况下，特别是人员流动性较大的场合最好采用暗装磁开关，引出线也要加以伪装。 *设防部位位于强磁场中，或有可能经常性遭受振动以及门窗缝隙过大或不易固定的场所，不宜使用磁控开关。 b．微动开关 *常用于放在被保护物体的下面(也可用于门、窗合页侧)，物体被移开时发出 报警。 *可用于任意质地的物体，且防震性能好，但开关机械触点抗氧化、腐蚀及动作灵活程度较磁控开关要差。 c．水银触点开关． *可用于防范保险柜等大型物体被非法搬运。 d．用金属丝、金属箔等导电体的断裂代替开关 *绑扎在物品上，用于防范非法移动或取走物品。 *粘贴在门、窗、展柜等部位，用于防范非法开启。 *宜加以伪装，如经常活动部位应采取防护措施。 e.压力垫;通常放在窗户、楼梯和保险柜周围的地毯下面，形成通往 被防护目标通道上的一道防线。 ②被动红外入侵探测器 a．常用于室内防护目标的空间区域警戒。 b．主要特点： *功耗低、隐蔽性好(被动式)。 *同一室内可安装多台，探测区任意交叉互不干扰。 *灵敏度随室温升高而下降，探测范围也随之减小。 *探测区内有热变化或热气流流过易造成误报。 *x 红外线穿透性差，遇遮挡造成盲区。 c．宜含有如下防误报、漏报技术措施： *自动温度补偿技术。 *抗小动物干扰技术。 *抗强光干扰技术。 *防遮挡技术。 d．安装设计要点： *壁挂式被动红外探测器，安装高度距地面2.2m 左右，视场与可能入侵方向 最好成90 度角，探测器与墙壁的倾角视防护区域覆盖要求确定。吸顶式被动红外探测器，一般安装在重点防范部位上方附近的天花板上，应水平安装。
任何使用过示波器的人都会接触过探头，通常我们说的示波器是用来测电压信号的（也有测光或电流的，都是先通过相应的传感器转成电压量测量），探头的主要作用是把被测的电压信号从测量点引到示波器进行测量。 大部分人会比较关注示波器本身的使用，却忽略了探头的选择。实际上探头是介于被测信号和示波器之间的中间环节，如果信号在探头处就已经失真了，那么示波器做的再好也没有用。实际上探头的设计要比示波器难得多，因为示波器内部可以做很好的屏蔽，也不需要频繁拆卸，而探头除了要满足探测的方便性的要求以外，还要保证至少和示波器一样的带宽，难度要大得多。因此最早高带宽的实时示波器刚出现时是没有相应的探头的，又过了一段时间探头才出来。 要选择合适的探头，首要的一点是要了解探头对测试的影响，这其中包括2部分的含义：1/探头对被测电路的影响；2/探头造成的信号失真。理想的探头应该是对被测电路没有任何影响，同时对信号没有任何失真的。遗憾的是，没有真正的探头能同时满足这两个条件，通常都需要在这两个参数间做一些折衷。 为了考量探头对测量的影响，我们通常可以把探头模型简单等效为一个R、L、C的模型，把这个模型和我们的被测电路放在一起分析。 首先，探头本身有输入电阻。和万用表测电压的原理一样，为了尽可能减少对被测电路的影响，要求探头本身的输入电阻Rprobe要尽可能大。但由于Rprobe不可能做到无穷大，所以就会和被测电路产生分压，实际测到的电压可能不是探头点上之前的真实电压，这在一些电源或放大器电路的测试中会经常遇到。为了避免探头电阻负载造成的影响，一般要求Rprobe要大于Rsource和Rload的10倍以上。大部分探头的输入阻抗在几十k欧姆到几十兆欧姆间。 其次，探头本身有输入电容。这个电容不是刻意做进去的，而是探头的寄生电容。这个寄生电容也是影响探头带宽的最重要因素，因为这个电容会衰减高频成分，把信号的上升沿变缓。通常高带宽的探头寄生电容都比较小。理想情况下Cprobe应该为0，但是实际做不到。一般无源探头的输入电容在10pf至几百pf间，带宽高些的有源探头输入电容一般在0.2pf至几pf间。 再其次，探头输入端还会受到电感的影响。探头的输入电阻和电容都比较好理解，探头输入端的电感却经常被忽视，尤其是在高频测量的时候。电感来自于哪里呢？我们知道有导线就会有电感，探头和被测电路间一定会有一段导线连接，同时信号的回流还要经过探头的地线。通常1mm探头的地线会有大约1nH 的电感，信号和地线越长，电感值越大。探头的寄生电感和寄生电容组成了谐振回路，当电感值太大时，
常用入侵报警探测器的选型要求： 1，超声波多普勒探测器 适应场所与安装方式：室内空间型（吸顶，壁挂） 主要特点：没有死角且成本低 安装设计要求：吸顶安装为水平安装，距地宜小于3.6m；壁挂安装为距地2.2m左右，透镜的法线方向宜与可能入侵方向成180°角 适宜工作环境和条件：警戒空间要有较好密封性 不适宜工作环境和条件：简单或密封性不好的室内；有活动物和可能活动物；环境嘈杂，附近有金属打击声、汽笛声、电铃等高频音响 附加功能：智能鉴别技术 2，微波多普勒探测器 适应场所与安装方式：室内空间型（壁挂式） 主要特点：不受声、光、热的影响 安装设计要求：距地1.5～2.2m左右，严禁对着房间的外墙、外窗。透镜的法线方向宜与可能入侵方向成180°角 适宜工作环境和条件：可在环境噪声较强、光变化、热变化较大的条件下工作 不适宜工作环境和条件：有活动物和可能活动物；微波段高频电磁场环境；防护区域内有过大、过厚的物体 附加功能：平面天线技术；智能鉴别技术 3，被动红外入侵探测器 适应场所与安装方式：（吸顶，壁挂，楼道，幕帘） 主要特点：被动式（多台交叉使用互不干扰），功耗低，可靠性较好 安装设计要求：吸顶安装为水平安装，距地宜小于3.6m；壁挂安装为距地2.2m左右，透镜的法线方向宜与可能入侵方向成90°角；楼道安装为距地2.2m左右，视场面对楼道；幕帘安装为在顶棚与立墙拐角处，透镜的法线方向宜与窗户平行 适宜工作环境和条件：吸顶壁挂和楼道的适宜工作环境相同为日常环境噪声，温度在15-25℃时探测效果最佳；幕帘安装为窗户内窗台较大或与窗户平行的墙面无遮挡，其他与上同 不适宜工作环境和条件：吸顶壁挂和楼道的不适宜工作环境相同为背景有热冷变化，如：冷热气流，强光间歇照射等；背景温度接近人体温度；强电磁场干扰；小动物频繁出没场合等：幕帘安装为窗户内窗台较小或与与窗户平行的墙面有遮挡或紧贴窗帘安装；其他与上同 附加功能：自动温度补偿技术；抗小动物干扰技术；防遮挡技术；抗强光干扰技术；智能鉴别技术 4，微波和被动红外复合入侵探测器 安装场所与安装方式：室内空间型（吸顶，壁挂，楼道） 主要特点：误报警少（与被动红外探测器相比）；可靠性较好 安装设计要求：吸顶安装为水平安装，距地宜小于4.5m；壁挂安装为距地2.2m左右，透镜的法线方向宜与可能入侵方向成135°角；楼道安装为距地2.2m左右，视场面对楼适宜工作环境和条件：日常环境噪声，温度在15-25℃时探测效果最佳道 不适宜工作环境和条件：背景温度接近人体温度；小动物频繁出没场合等： 附加功能：双-单转换型；自动温度补偿技术；抗小动物干扰技术；防遮挡技术；智能鉴别技术 5，被动式玻璃破碎探测器
红外对射探测器的安装方法 ①支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。主要是探测器安装在方形支柱上没有转动、不易移动。除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。 支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。 ②墙壁式安装：现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外探测器，如ALEPH主动红外线探测器HA、ABT、ABF系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。
红外对射探测器与防盗主机的连接 探头设定后，将防拆开关接入防区输入回路中，联线完毕，盖上探头的外壳，拧紧紧固螺丝。要求在防盗主机上该防区警示灯无闪烁、不点亮，防区无报警指示输出。表示整个防区设置正常。否则，要对线路进行检查，对探头进行重新调试，重新对防区状态进行确定。 红外对射探测器安装的一般原则 设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50M以上。遮光时间应调整到较快的位置上，对非法入侵作出快速反应。 设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25M，以减少在墙上活动的
防盗报警探测器分类和用途有哪些？ 报警探测器是用来探测入侵者的入侵行为。 需要防范入侵的地方很多，可以是某些特定的点、线、面，甚至是整个空间。 探测器由传感器和信号处理器组成。在入侵探测器中传感器是探测器的核心，是一种物理量的转化装置，通常把压力、震动、声响、光强等物理量转换成易于处理的电量(电压、电流、电阻等)。信号处理器的作用是把传感器转化的电量进行放大、滤波、整形处理，使它能成为一种能够在系统传输信道中顺利转送的信号。 微波探测器分为雷达式和墙式两种 雷达式是一种将微波收、发设备合置的探测器，工作原理基于多普勒效应。微波的波长很短，在1mm～1000mm之间，因此很容易被物体反射。微波信号遇到移动物体反射后会产生多普勒效应，即经反射后的微波信号与发射波信号的频率会产生微小的偏移。此时可认为报警产生。 采用多普勒雷达的原理，将微波发射天线与接收天线装在一起。使用体效应管作微波固态振荡源，通过与波导的组合，形成一个小型的发射微波信号的发射源。探头中的肖基特检波管与同一波导组成单管波导混频器作为接收机与发射源耦合回来的信号混频，从而得到一个频率差，再送到低频放大器处理后控制报警的输出。微波段的电磁波由于波长较短，穿透力强，玻璃、木板、砖墙等非金属材料都可穿透。所以在安装时不要面对室外，以免室外有人通过引起误报。金属
物体对微波反射较强，在探测器防范区域内不要有大面积(或体积较大)物体存在，如铁柜等。否则在其后阴影部分会形成探测盲区，造成防范漏洞。多个微波探测器安装在一起时，发射频率应该有所差异，防止交叉干扰产生误报。另外，如日光灯、水银灯等气体放电光源产生的100Hz调制信号由于在闪烁灯内的电离气体容易成为微波的运动反射体而引起误报。使用微波入侵探测器灵敏度不要过高，调节到2/3时较为合适。过高误报会增多。与超声波一样家庭也可以使用。 探测器对警戒区域内活动目标的探测范围是一个立体防范空间，范围比较大，可以覆盖60°至90°的水平辐射角，控制面积可达几十到几百平方米。雷达式微波探测器的发射能图与所采用的天线结构有关，采用全向天线(如1/4波长的单极天线)可产生近乎圆球形或椭圆形的发射范围，这种能场适合保护大面积的房间或仓库等处。而采用定向天线(如喇叭天线)可以产生宽泪滴形或又窄又长的泪滴形能图，适合保护狭长的地点，如走廊或通道等。 墙式微波探测器 微波墙式探测器利用了场干扰原理或波束阻断式原理，是一种微波收、发分置的探测器。墙式微波探测器由微波发射机、发射天线、微波接收机、接收天线、报警控制器组成。 微波指向性天线发射出定向性很好的调制微波束，工作频率通常选择在9至11GHz，微波接收天线与发射天线相对放置。当接收天线与发射天线之间有阻挡物或探测目标时，由于破坏了微波的正常传播，使接收到的微波信号有所减弱，以此来判断在接收机与发射机之
入侵报警系统设计方案 设 计 技 术 方 案
一、入侵报警系统概述 系统采用总线制结构，每一个现场报警设备均有各自独立的地址，当发生非正常事件报警时，系统能够自动识别报警来源，并在电子地图上显示出报警区域位置，同时声光报警器发出报警声光提醒保卫人员及时处理警情； 保卫人员可以在报警主机根据不同时段需要进行布防、撤防等操作，可以在电子地图进行相应的操作。报警管理软件具有报警信息的记录、统计、打印报表等相应功能。 二、设计依据 《智能建筑设计标准》 GB/50314-2015 《智能建筑工程验收规范》 GB 50339—2003 《建筑设计防火规范》 GB50016-2006 《厅堂扩声系统设计规范》 GB50371-2006 《建筑及建筑群综合布线系统工程设计规范》 GB/T50311-2007 《建筑及建筑群综合布线系统工程验收规范》 GB/T50312-2007 《剧场、电影院和多用途厅堂建筑声学设计规范》 GB/T 50356-2005 《高清晰度电视节目制作及交换用视频参数值》 GY/T155-2000 《演播室高清晰度电视数字视频信号接口》 GY/T157-2000 《演出场所扩声系统的声学特性指标》 WH/T 18-2003 《多通路音频数字串行接口》 GY/T187-2002 《剧场建筑设计规范》 JGJ57-2000/J67-2001 《音频、视频及类似电子设备安全要求》 GB/T8898－2001 三、系统功能设计 在办公楼、培训信息楼设置报警系统，主控制设备设置在办公楼一层消防控制中心。 报警系统采用RS485总线方式传输，中心控制室设置报警主机，并通过电脑对报警主机进行管理以及电子地图直观的界面操作。可根据探测器布设区域的性质采取分区式布防，紧急按钮实时处于布防状态。
设备篇 第八章入侵报警探测器与门禁设备 工程中常用的入侵探测器主要有震动入侵探测器、红外入侵探测器、双技术入侵探测器和磁开关入侵探测器。由于磁开关入侵探测器比较简单，我们不再介绍。 8.1 震动式入侵探测器 震动式入侵探测器是用来探测玻璃破碎、凿墙和锯断钢筋等入侵活动的。探测器的类型主要有导电簧片式、压电式和声音分析式三种。 1．导电簧片式震动入侵探测器 导电簧片式震动入侵探测器是利用惯性质量振动引起的电接点通断来报警的。最常用的是玻璃破碎探测器。通常将传感器粘附在玻璃内侧或边框上。粘附在玻璃上时探测半径约2米左右，环境温度-25℃~+50℃。它可以响应玻璃破碎时产生的2kHz左右的振动频率，对一般的冲击和震动不予响应。探测器的报警信号发生器与传感器分离，一般固定在探测器附近的墙上或隐蔽处，将传感器产生的振动脉冲整形分频后发出一个5秒左右的接点报警信号给报警控制器或直接接通声光警报器。探测器的供电电源随型号不同有所区别，常为9V~30V（DC）。 2．压电式震动探测器 压电式震动探测器是一种玻璃破碎探测器,压电传感器粘附在玻璃内侧，探测器安装在附近。这种探测器的探测半径约180厘米左右，输出报警信号为30V（AC/DC）、0.5A接点信号。 3．声音分析式震动探测器 声音分析式震动探测器是一种智能型玻璃破碎探测器，探测器内部设有微处理器，可以利用数字信号处理技术对振动音频进行分析，误报率很低。 探测器安装在门窗边框上、对面墙上或天花顶棚上，探测范围与房间的隔音程度和窗口的大小有关，一般在7.5米。使用环境温度-25℃~+50℃左右。这种探测器多是利用惯性质量振动原理，其灵敏度设定可以利用手动跳线设定，也可以通过实验来自动设定。自动设定状态时固定好探测器后，探测器可以将击碎玻璃实验所产生的震动强度记忆下来作为报警门限，报警输出为继电器触点信号。探测器具有防拆功能，配有分离式接线端子，长闭外罩打开时启动防拆开关。

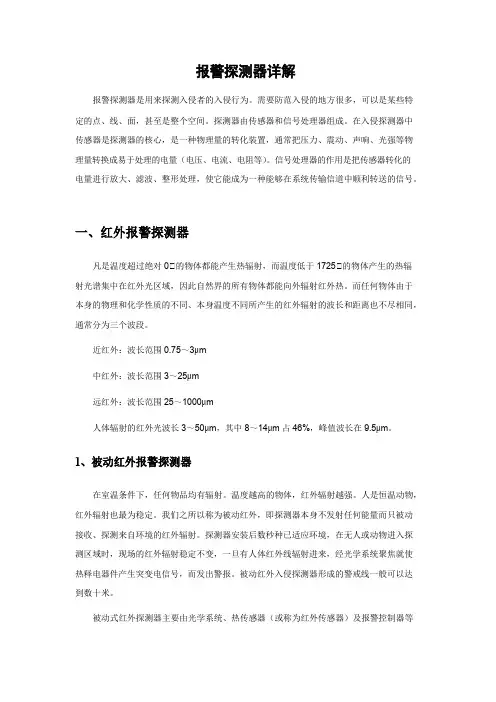

报警探测器详解 报警探测器是用来探测入侵者的入侵行为。需要防范入侵的地方很多，可以是某些特定的点、线、面，甚至是整个空间。探测器由传感器和信号处理器组成。在入侵探测器中传感器是探测器的核心，是一种物理量的转化装置，通常把压力、震动、声响、光强等物理量转换成易于处理的电量（电压、电流、电阻等）。信号处理器的作用是把传感器转化的 电量进行放大、滤波、整形处理，使它能成为一种能够在系统传输信道中顺利转送的信号。 一、红外报警探测器 凡是温度超过绝对0℃的物体都能产生热辐射，而温度低于1725℃的物体产生的热辐射光谱集中在红外光区域，因此自然界的所有物体都能向外辐射红外热。而任何物体由于本身的物理和化学性质的不同、本身温度不同所产生的红外辐射的波长和距离也不尽相同，通常分为三个波段。 近红外：波长范围0.75～3μm 中红外：波长范围3～25μm 远红外：波长范围25～1000μm 人体辐射的红外光波长3～50μm，其中8～14μm占46%，峰值波长在9.5μm。 1、被动红外报警探测器 在室温条件下，任何物品均有辐射。温度越高的物体，红外辐射越强。人是恒温动物，红外辐射也最为稳定。我们之所以称为被动红外，即探测器本身不发射任何能量而只被动接收、探测来自环境的红外辐射。探测器安装后数秒种已适应环境，在无人或动物进入探测区域时，现场的红外辐射稳定不变，一旦有人体红外线辐射进来，经光学系统聚焦就使热释电器件产生突变电信号，而发出警报。被动红外入侵探测器形成的警戒线一般可以达到数十米。 被动式红外探测器主要由光学系统、热传感器（或称为红外传感器）及报警控制器等
部分组成。其核心是不见是红外探测器件，通过关学系统的配合作用可以探测到某个立体 防范空间内的热辐射的变化。红外传感器的探测波长范围是8～14μm，人体辐射的红外峰 值波长约为10μm，正好在范围以内 被动式红外探测器（Passive Infared Detector，PIR）根据其结构不同、警戒范围及 探测距离也有所不同，大致可以分为单波束型和多波束型两种。单波束PIR采用反射聚焦 式光学系统，利用曲面反射镜将来自目标的红外辐射汇聚在红外传感器上。这种方式的探 测器境界视场角较窄，一般在5°以下，但作用距离较远，可长达百米。因此又称为直线远 距离控制型被动红探测器，适合保护狭长的走廊、通道以及封锁门窗和围墙。多波束型采 用透镜聚焦式光学系统，目前大都采用红外塑料透镜——多层光束结构的菲涅尔透镜。这 种透镜是用特殊塑料一次成型，若干个小透镜排列在一个弧面上。警戒范围在不同方向呈 多个单波束状态，组成立体扇形感热区域，构成立体警戒。菲涅尔透镜自上而下分为几排，上面透镜较多，下边较少。因为人脸部、膝部、手臂红外辐射较强，正好对着上边的透镜。下边透镜较少，一是因为人体下部红外辐射较弱，二是为防止地面小动物红外辐射干扰。 多波束型PIR的警戒视场角比单波束型大得多，水平可以大于90°，垂直视场角最大也可 以达到90°，但作用距离较近。所有透镜都向内部设置的热释电器件聚焦，因此灵敏度较高，只要有人在透镜视场内走动就会报警。 红外光穿透力差，在防范区内不应有高大物体，否则阴影部分有人走动将不能报警， 不要正对热源和强光源，特别是空调和暖气。否则不断变化的热气流将引起误报警。为了 解决物品遮挡问题，又发明了吸顶式被动红外入侵探测器。安装在顶棚上向下360°范围内 进行警戒，只要在防护范围内，无论从哪个方向入侵都会触发报警，在银行营业大厅，商 场的公共活动区等空间较大的地方得到广泛使用。 被动式报警探测器由于探测性能好、易于布防、价格便宜而被广泛应用。其缺点是相 对于主动式探测误报率较高。 2、主动式红外探测器 主动红外探测器由红外发射机、红外接收机和报警控制器组成。分别置于收、发端的 光学系统一般采用的是光学透镜，起到将红外光束聚焦成较细的平行光束的作用，以使红 外光的能量能够集中传送。红外光在人眼看不见的光谱范围，有人经过这条无形的封锁线，
激光入侵探测器类型及功能解析 激光入侵探测器类型有哪些？激光入侵探测器分为对射式激光入侵探测器、反射式激光入侵探测器、便携式激光入侵探测器、灯饰型激光入侵探测器、网络型激光入侵探测器，用户可根据不同的场景及需求选择适合的激光入侵探测器。 激光入侵探测器投入市场应用以来，已逐步实现了线界、平面、立体产品的系列化，也历经高低温的环境干扰、抗震、整体稳定性和可靠性的考验，相信此类产品在安全技术防范领域将有更好、更广泛的应用。 激光作为一种能量高度集中的光源，早期应用于航空航天及军工设施中，维安达斯系列激光入侵探测器采用军工级的激光发射和接收器件作为探测器的主要部件，使产品在探测距离，抗干扰，稳定性各方面都优于传统的主动红外对射、红外光栅等探测器，因此一经面世即受到各界用户的广泛应用和肯定。广州艾礼富电子科技专业研发生产激光探测器、报警控制系统等研发、生产、销售一体的民营高科技企业；公司立足于安防行业，坚持持续发展的战略方针，历经15年沉淀和发展，已经成为中国安防行业-防盗报警领域的领军品牌企业。 广州艾礼富电子-激光入侵探测器类型及功能特点介绍：
激光对射探测器性能特点及技术参数 1.采用808nm激光作为光源，可穿透各种恶劣自然环境引起的干扰，稳定性更好。 2.发射机内置精密角度调整机构，每一光束可独立调整 3.警戒距离超远，户外警戒最远可达5千米； 4.发射机和接收机全部采用军工级芯片，最低工作温度最低可达-55°； 5.采用AGC自动增益控制电路和本公司自主知识产权的自动能量记忆电路，一次调试对准后，即可自动适应环境变化，确保探测器在恶劣环境干扰下仍可正常工作。 6.内部结构全部采用抗静电配方的ABS材料制成，彻底隔离静电或雷电等破坏 7.采用工业用优质304不锈钢外壳和防爆玻璃透镜,精致、美观、大气，抗暴力破坏；防虫、防尘、防水，确保激光探测器在复杂恶劣环境中的正常运行； 8.范高度、光束数量可以根据客户需求定制，通用性更强！
