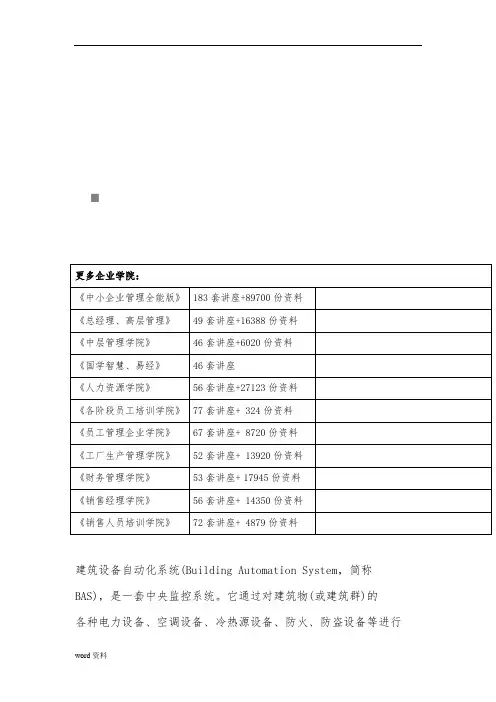

建筑设备自动化系统介绍(doc 8页)
更多企业学院：
《中小企业管理全能版》183套讲座+89700份资料
《总经理、高层管理》49套讲座+16388份资料
《中层管理学院》46套讲座+6020份资料
《国学智慧、易经》46套讲座
《人力资源学院》56套讲座+27123份资料
《各阶段员工培训学院》77套讲座+ 324份资料
《员工管理企业学院》67套讲座+ 8720份资料
《工厂生产管理学院》52套讲座+ 13920份资料
《财务管理学院》53套讲座+ 17945份资料
《销售经理学院》56套讲座+ 14350份资料
《销售人员培训学院》72套讲座+ 4879份资料
建筑设备自动化系统(Building Automation System，简称
BAS)，是一套中央监控系统。它通过对建筑物(或建筑群)内的
各种电力设备、空调设备、冷热源设备、防火、防盗设备等进行
集中监控，达到在确保建筑内环境舒适、充分考虑能源节约和
环境保护的条件下，使建筑内的各种设备状态及利用率均达到
最佳的目的。建筑设备自动化系统是智能建筑弱电系统工程中
较为复杂的系统之一，本文浅析建筑电气自动化系统安装时需
要注意的问题。
一、自动化系统实施计划的制定
建筑电气设备自动化系统为智能建筑系统的重要系统之
一。其采用具有高速处理能力的微处理机，通过通信网络对整
个建筑物的空调、供热、给排水、变配电、照明、电梯、消防、广播音响、闭路电视、通信、防盗、巡逻等众多设备进行实时测量、监视和全面监控，实现最优化的管理，从而提高了系统运行的安
全可靠性；节省了人力、物力和能源；降低设备运行费用；随时
掌握设备状态及运行时间、能量的消耗及变化等。因此要深入
了解业主的各种需求，并据此制定详细的实施计划，提出能满
足其需求的智能建筑标准，使智能系统具有可靠性、开放性和
先进性。在了解业主需求后，征求业主对施工图纸的意见。要充
分考虑业主装修的具体需求，尽量避免数据点、语音点的返工
和增加，从而保证工期和质量。
二、主要设备安装
1．远程处理机的安装。楼宇自动控制系统与各可重构处
理单元RPU 之间的通信是透明的，可利用同一线路不同的
RPU 完成同一个控制系统。建筑电气设备自动化系统大量监控
的是空调机组，所以将RPU 布置在机房之中或附近，把空调机
组控制系统使用后剩余的输入输出接口用于连接附近的水流
量计、水位信号、照明控制等。为了日后的发展，RPU 的接口要留出20%～30%为宜。
2．建筑电气设备自动化系统的布线。在建筑电气设备自
动化系统进行布线时，要注意某些线路需要专门的导线，如通
信线路、温度湿度传感器线路、水位浮子开关线路、流量计线路等，它们一般需要屏蔽线，或者由制造商提供专门的导线。电源线与信号、控制电缆应分槽、分管敷设；数据显示通道(DDC)、计算机、网络控制器、网关等电子设备的工作接地应连在其他弱
电工程共用的单独的接地干线上。智能建筑中安装有大量的电
子设备，这些设备分属于不同的系统，由于这些设备工作频率、抗干扰能力和功能等都不相同，对接地的要求也不同。
3．DDC安装。由于DDC（DirectDigital Control 被称为直接
数字式控制器，由8 位微处理器，基础软件和自检软件，以及输入输出模块组成，此外还内置有后备电池），由于其组成部分比较复杂，对其安装要求也相对较高。第一，DDC 的安装位置应
严格按照设计施工图纸进行，分散地配置在被监控设备较集中
的场所，以减少管线敷设，便于进行原始数据资料的采样收集；在建筑电气工程施工中数字式控制器通常安装在光线充足、通
5．输出设备的安装。风阀箭头、电动阀门的箭头应与风
门、电动阀门的开闭和水流方向一致；安装前宜进行模拟动作；电动阀门的口径与管道口径不一致时，应采取渐缩管件，阀门
口径一般不应低于管道口径二个档次，并应经计算确定满足设
计要求；电动与电磁调节阀一般安装在回水管上。
6．其它设备的安装。建筑电气设备自动化系统的监控是
由电脑按照编制好的程序进行的，设计工程大大简化，不需要
各种设备的电气联锁控制调节原理图等，只需要简单的监控原
理图就可以满足要求。但设计人员必须编制较为详细的监控说
明软件，还要向制造商提供各测量元件、控制器使用的条件清
单(如管道规格、流体名称、压力、温度、流量等)，以便制造商选用各种元件规格。安装人员根据图纸及提供的主要元件的规格
和数量进行组装。
三、安装过程中的质量监控
1．配电装置。配电装置是电气工程的核心，一旦出现问
题，设备无法正常工作，供电可靠性下降，整个工程失去安全感。因此，对配电装置从设备进货到安装调试，都要严格按图施工并规范验收。配电设备都比较先进，其生产厂家一般较具规模，具有电业部认可的产品使用许可证，一般不会出现技术性
问题。但在实际工程中，常常会发现低压开关柜内回路开关的
动作整定电流与设计不符，供货的开关大小满足不了要求。因
为整定电流是保护下级设备和电缆的动作值，整定电流过小，
开关容易跳闸、停电；整定电流过大，系统出现过载和非金属性短路时开关不跳闸，造成人员和设备的安全事故。因此，应仔细检查，核对图纸，消除事故隐患。
2．电力电缆。电缆是输送电能的载体，若质量不高，会造
成火灾等事故的频繁发生。电缆多数是沿竖井、桥架和沟道铺设。电缆集中、数量多、各类型号规格多，若不分门别类，严格审查，容易导致施工混乱，造成运行中电缆过热，信号电缆相互干扰。
3．配电箱。配电箱型号多，工作原理复杂，各专业又有自
己的使用特点，受干扰的情况较多，会造成设计修改通知单增加，箱内的设备和回路修改多。若施工单位在订货时只考虑按
蓝图订货而忽视修改，在安装时只对号入座而不仔细地进行技
术审核，就满足不了有关专业功能的要求。
4．传输线。通信设备所用的传输线可用同轴电缆、塑料绞
线或光缆，塑料绞线一般采用2 芯双绞线，在强干扰环境和远
距离传输时应采用光缆，数据传输方式可采用低频传输以避免
高频干扰。除了传输线的材质要求外，通信线路一般应是屏蔽线，或由制造商提供专门的导线，而且不得与电源线、信号线共管、共槽敷设，如在同一线槽内则需用金属分隔，或者必须与电源线、信号线做平等敷设时，其间距不应小于0.3m。
虽然智能化建筑由很多自动化系统组成，建筑电气设备自
动化系统只是其中的一个子系统，但从上文的分析中得知，自
动化系统的安装质量如何将直接影响到建筑工程能否在投入使用后安全、可靠地运行，因而我们必须按照施工工艺和设计规范进行BAS 系统的安装，对不合理之处及时做出调整，确保BAS 系统的每一环节都符合安装标准。
标注说明： 1、可视对讲是安防五大系统之一。（√） 2、电缆桥架与各种管道的最小净距，一般工艺管道的平行净距为0.3米，交叉净距为0.4米。（×） 3、有线电视（闭路监控）用的是视频线型号是SYV75-5。（×） 5、工程项目是一次性事件，所以对工程管理有比较高的要求。（√） 6、弱电综合布线，在一室外的一些走线位置我们可以共沟不共管。（√） 7、一体机都是日夜型的。（×） 8、红外对射在安装过程中对射机的光端校准电压要不低于1.4伏。（√） 9、消防广播线就是普通音箱线，没有什么防火与阻燃要求。（×） 10、建筑设备监控系统的施工安装必须按照已批准的设计方案进行，工程施工前，要进行系统的设计交底（√） 11、保安系统提供三个层次的保护：外部侵入防范、区域保护、目标保护。（√） 12、一般将IC卡中存储器的数据库分成3个基本区：公开区、工作区和保密区。（√） 13、综合布线系统由工作区子系统、水平子系统、垂直干线子系统、建筑群干线子系统、设备间子系统以及管理区子系统六大子系 统所构成。（√） 14、ISO七层模型包括物理层、数据链路层、网络层、传输层、会话层、表示层、应用层。（√） 15、按照空气处理设备的设置情况，空气调节系统可分为集中系统、半集中系统和全分散系统。（√） 16、接地线的埋入深度不小于０．２０ｍ。（×） 17、转换开关也就是接电器。（×） 18、设计楼宇自动化系统时，标准是要首先考虑的。（×） 19、火灾自动报警系统的设计必须符合国家强制性标准。（√） 20、红外线探测器分为主动红外和被动红外两大类。（√） 21、不可以利用公用电话网传输联网报警。（×） 22、垂直干线子系统布线走线应选择干线线缆最短、最经济、最安全的路由。（√） 23、电击一般是电流太大才会有比较大的伤害。（√） 24、智能化住宅区是一个国家经济实力和科学技术水平的综合标志之一。（√） 25、系统集成是指把各自分散的、相互独立的系统有机地集中于一个统一的环境中。（√） 26、所谓的“广义楼宇自动化系统”应该包括火灾自动检测报警系统。（√） 27、铜电阻的测温范围是负５度到１５０度。（√） 28、压电式压力传感器是利用某些材料的压电效应原理制成的，具有这种效应的材料有压电陶瓷等。（√） 29、制冷站启动顺序控制：冷却塔风机，冷却塔水泵，冷冻水泵，冷水机组。（√） 30、BACnet的目的是使不同厂商的直接数字控制器通过网络可以实现数据互换。（√）
课程设计任务书 课题名称建筑设备自动化系统 学院(部) 电子与控制工程学院 12 月26 日至 1 月 6 日共 2 周 指导教师(签 2017年 1 月 5 日 目录 一、设计要求 (1) 1. 设计内容 (1) 2. 技术要求 (2)
3. 给定条件 (2) 4. 发挥部分 (2) 二、设计系统简介 (2) 三、设计思想 (3) 四、设计依据 (3) 五、子系统设计 (4) 六、设备选型 (8) 七、结束语 (10) 八、设备清单 (10) 一、设计要求 1. 设计内容 1）图书实验楼公共区域；2）实验室；3）办公室 4）阅览室
2. 技术要求 1）采用全数字式电视监控系统（前端采用网络摄像机或摄像机加Video Streamer） 2）公共区域无死角，实验室考虑安全要求 3）主控室在五楼网络中心 3. 给定条件 1）某图书实验楼图纸及建筑概况 4. 发挥部分 设计入侵报警系统并与视频监控系统联动 二、设计系统简介 DVR硬盘录像机（digital video recorder），相对于传统的模拟视频录像机，采用硬盘录像，故常被称为硬盘录像机。它是一套进行图像存储处理的计算机系统，具有对图像/语音具有长时间录像、录音、远程监视和控制的功能，DVR集合了录像机、画面分割器、云台镜头控制、报警控制、网络传输等五功能集于一身，用一台设备就能具有模拟监控系统一大堆设备的功能，而且在价格上也越来越占有优势。 DVR采用的是数字录用技术，在图像处理、图像储存、检索、备份，以及网络传递、远程控制等方面也远远优于模拟监控设备。DVR代表了电视监控系统的发展方向，是目前市面上电视监控系统的首选产品。目前市面上主流的压缩技术有MPEG-2、MPEG-4、H.264等，而MPEG-4、H.264是国内最常见的压缩方式。从压缩卡上分有软压缩和硬压缩两种。软压受CPU影响太大，做不到全时显示图像和录像，故逐渐被硬压缩取代。从摄像机输入录像上分为1路、2路、4路、6路、9路、12路、16路、32路，甚至更多路数。
建筑设备自动化系统(Building Automation System，简称BAS)，是一套中央监控系统。它通过对建筑物(或建筑群)的 各种电力设备、空调设备、冷热源设备、防火、防盗设备等进行
集中监控，达到在确保建筑环境舒适、充分考虑能源节约和 环境保护的条件下，使建筑的各种设备状态及利用率均达到 最佳的目的。建筑设备自动化系统是智能建筑弱电系统工程中 较为复杂的系统之一，本文浅析建筑电气自动化系统安装时需 要注意的问题。 一、自动化系统实施计划的制定 建筑电气设备自动化系统为智能建筑系统的重要系统之 一。其采用具有高速处理能力的微处理机，通过通信网络对整 个建筑物的空调、供热、给排水、变配电、照明、电梯、消防、广播音响、闭路电视、通信、防盗、巡逻等众多设备进行实时测量、监视和全面监控，实现最优化的管理，从而提高了系统运行的安 全可靠性；节省了人力、物力和能源；降低设备运行费用；随时 掌握设备状态及运行时间、能量的消耗及变化等。因此要深入 了解业主的各种需求，并据此制定详细的实施计划，提出能满 足其需求的智能建筑标准，使智能系统具有可靠性、开放性和 先进性。在了解业主需求后，征求业主对施工图纸的意见。要充 分考虑业主装修的具体需求，尽量避免数据点、语音点的返工 和增加，从而保证工期和质量。 二、主要设备安装 1．远程处理机的安装。楼宇自动控制系统与各可重构处 理单元RPU 之间的通信是透明的，可利用同一线路不同的 RPU 完成同一个控制系统。建筑电气设备自动化系统大量监控
的是空调机组，所以将RPU 布置在机房之中或附近，把空调机 组控制系统使用后剩余的输入输出接口用于连接附近的水流 量计、水位信号、照明控制等。为了日后的发展，RPU 的接口要留出20%～30%为宜。 2．建筑电气设备自动化系统的布线。在建筑电气设备自 动化系统进行布线时，要注意某些线路需要专门的导线，如通 信线路、温度湿度传感器线路、水位浮子开关线路、流量计线路等，它们一般需要屏蔽线，或者由制造商提供专门的导线。电源线与信号、控制电缆应分槽、分管敷设；数据显示通道(DDC)、计算机、网络控制器、网关等电子设备的工作接地应连在其他弱 电工程共用的单独的接地干线上。智能建筑中安装有大量的电 子设备，这些设备分属于不同的系统，由于这些设备工作频率、抗干扰能力和功能等都不相同，对接地的要求也不同。 3．DDC安装。由于DDC（DirectDigital Control 被称为直接 数字式控制器，由8 位微处理器，基础软件和自检软件，以及输入输出模块组成，此外还置有后备电池），由于其组成部分比 较复杂，对其安装要求也相对较高。第一，DDC 的安装位置应 严格按照设计施工图纸进行，分散地配置在被监控设备较集中 的场所，以减少管线敷设，便于进行原始数据资料的采样收集；在建筑电气工程施工中数字式控制器通常安装在光线充足、通 风良好、便于检修的地方；一般将其放置在电控箱或电控柜， 并使强弱电系统分开以保证系统安全。第二，DDC 控制器的输
绪论 0.1 建筑设备工程概述 建筑设备是指为了改善人类生活、生产条件，与建筑物紧密联系并相辅相成的所有水力、热力和电力设施。建筑设备能够通过由各种机械、部件、组件、管道、电缆及其他多种材料组成的有机系统，消耗一定的能源和物资，实现某种人类需要的功能。这些有机系统大多依附于建筑物上。 通常意义上的建筑设备工程包含水、暖、电三个专业的内容。 建筑设备安装工程是与建筑主体工程相辅相成的重要建设过程，此过程一般可描述为识图—施工。“按图施工”成为建筑设备安装工程的主要工作方针。建筑设备安装工程施工人员必须要通读相应施工图，然后完成工程备料、施工组织、选定工作面、工程实施等各项工作。 0.2 建筑设备施工图识图概述 建筑设备施工图识图包括：前期知识能力要点准备、建筑设备施工图情况初步了解和建筑设备施工图识图顺序与方法的选择。 0.2.1 前期知识、能力要点准备 1. 具备建筑构造识图制图的相应基本知识 (1) 具备建筑构造识图制图的基本知识：建筑平面图、立面图、剖面图的概念及基本画法。 (2) 掌握建筑识图投影关系的概念。 2. 具备画法几何的相应基本知识 (1) 掌握画法几何中轴测图的基本概念。
(2) 具备将平面图转换为轴测图的基本能力。 3. 具备空间想象能力 (1) 具备将平面图、原理图或者系统图中所表现出来的管道系统在脑海中形成立体架构的形象思维能力。 (2) 具备通过文字注释和说明将简单线条、图块所表达的给排水专业的图例，等同认识为本专业不同形态、不同参数的管道和设备的能力。 0.2.2 建筑设备施工图情况初步了解 建筑设备施工图，特别是本书所提供的某综合楼建筑的建筑设备施工图包含的系统较多，在识图过程中，不宜过早进入具体的平面图和系统图的识图，一般需要先期阅读图纸目录、设计施工说明、设备材料表和图例等文字叙述较多的图纸，建立起本套设计图纸的基本情况、本工程各系统的大致概况、主要设备材料情况以及各设备材料图例表达方式的综合概念，然后再进入具体识图过程。 各建筑设备图纸基本情况相差不大，下面就以给排水工程施工图为例，对建筑设备施工图情况做初步的了解。 1. 图纸目录 图纸目录是为了在一套图纸中能快速地查阅到需要了解的单张图纸而建立起来的一份提纲挈领的独立文件。以给排水专业的图纸目录为例，在本书所提供的某综合楼建筑的给排水专业施工图中，第一张图纸就是目录。识图过程从阅读图纸目录开始，这有助于帮助工程人员熟悉整套图纸的基本情况。图0.1所示为图纸目录。 图0.1 图纸目录的组成 (1) 给排水工程施工图图纸目录的内容一般有：设备表、材料表、设计施工说明、平面图、原理图、系统图、大样和详图等。 (2) 一般因不同的设计院、设计师的传统和习惯不同，目录内容编制的顺序会有所差别，不过一般会按照说明—平面图—系统(或原理图)—大样、详图的基本顺序进行编排。
一： 1，智能建筑定义：以建筑物为平台，兼备建筑设备管理系统、信息设施系统、信息化应用系统、公共安全系统等，集结构、系统、服务、管理及其优化组合为一体，向人们提供一个安全、高效、节能、便捷、环保、健康的建筑环境。 5，智能建筑系统集成SIC即大脑，综合布线系统PDS是血管和神经，功能模块是楼宇自动化系统BAS、办公自动系统OAS和网络自动化系统CAS。注：BAS中包括保安自动化系统SAS 和消防自动化系统FAS。 6，我国智能建筑的发展趋势：（1）智能建筑具有涉及多个行业的特点，现已向环境保护和节能技术方面发展。（2）智能建筑具有鲜明的设备系统特色，其生命周期比智能建筑要短的多，故要建设一支高素质的技术队伍与之适应。（3）加强技术研究。 7，集散型建筑设备自动化的体系机构：运营管理层，监督控住层，现场控制层，《中央管理计算机，直接数字控制器，建筑设备自动化网络，传感器和执行器》特征：集中管理，分散控制。三级：现场级、监控级和系统管理级。 8，工程中采用BAS体系机构的组织方案《按楼宇设备功能组织的BAS系统、按楼宇层面建筑层面组织的BAS系统和混合型的BAS系统》 9，智能建筑和互联网的区别，高可靠想和对实时性的要求 二： 1，计算机控制系统的控制过程：实时数据采集，实时数据处理，实时控制输出。 2，计算机控制系统的基本组成：被控对象《设备装置和生产过程》；检测装置《各类温压流量传感器》；控制器《A/D,D/A》；执行机构《各种信号驱动各种调节机构动作，从而改变控制对象，电动阀，电磁阀》 3，反馈,：输出量（被控量）经过检测装置被送回输入端，并与给定值相比较产生偏差信号这个过程教反馈。负反馈：反馈信号与给定值相减，通过控制器变成控制变量去调节被控对象，使产生的偏差越来越小。补偿作用：如果作用在被控对象上的信号可以测量，根据干扰量按一定规律改变系统的给定值，可以对输出产生一定影响。复合控制系统：把补偿作用和反馈控制结合起来的控制称之。 特点：开环控制没有修正偏差能力，抗扰动性较差，在精度要求不高或扰动影响小的情况下，该控制方式有使用价值。闭环控制可以抑制内外扰动对被控量产生的影响，控制精度相对开环控制要高。工程上常用负反馈闭环控制。 4，对自动控制系统性能的要求：稳定性、准确性和快速性，同一系统中他们相互制约的。5，自动控制系统的性能指标：动态《最大超调量，峰值时间，调节时间，上升时间》；静态《静差》。 6，计算机自动控制的基本功能,：使被控对象与给定值保持一致。 分类（1）恒值控制系统：恒温、恒压、定水位等建筑设备控制系统。（2）程序控制系统：具有节能功能的照明控制系统。（3）随动控制系统 7，按计算机在控制中的应用分类：《操作指导控制系统，直接数字控制系统，监督计算机控制系统，集散型计算机控制系统（集中管理，分散控制）》 8，DDC又称下拉机，是整个建筑设备自动化系统的关键。“控制器”是完成被控设备特征参数与过程参数的测量装置，并达到控制目标的控制装置；“数字”该控制器利用数字计算机来实现其功能要求；“直接”该设备在被控设备附近，无需在通过其他装置即可实现上述全部的测控功能。DDC实际上是一个典型的计算机控制系统，它具有可靠性高，控制功能强，课编写程序等特点，独立监控有关设备，又可通过网络接来自中央管理计算机系统的控制与
《建筑设备概论》 教学大纲 课程编号：263318 开课单位：城建学院 课程类别：专业教育适应专业：建筑学、房地产等 总学时数：54 学分：3分 选用教材：建筑设备概论出版单位及时间：中国环境科学出版社1994年一、教学目的、任务 通过本课程的学习使学生能够掌握房屋建筑的基本知识，了解各类建筑设备在房屋建筑中的作用是建筑学、城市规划、房地产专业的必须课程之一。 二、教学改革设想 作为一门专业基础课，本课程除在课堂讲授教学之外，应组织学生到相应的建筑去参观学习进行实地教学。增强学生的感性认识，实地考查了解各类建筑设备在房屋建筑的作用及其设备位差。 三、成绩考核方法 成绩考核分为平时和期末考试两种。其中平时成绩占20%，考试成绩占80%，考试为闭卷考试。 第一章室内给水5学时 本章的教学目的与要求：通过本章的学习使学生能够掌握房屋建筑给水的作用及布置。 本章的教学重点及难点：重点在室内给水系统 难点在高层建筑给水 第一节室内给水系统 一、室内给水系统的分类和组成 二、给予水系统的供水方式 三、给水管道的布置、铺设和安装 第二节消防给水系统 一、消火栓消防系统 二、自动喷洒消防系统
第三节给水管材及附件 一、室内给水常用官材及管件 二、室内给水常用附件 三、水表 第四节给水设备 一、水箱 二、水泵 三、气压给水装置 第五节高层建筑给水 一、高位水箱供给水方式 二、气压供方式 三、水泵直接给水方式 第二章室内排水5学时 本章教学目的与要求：通过本章的学习、使学生能够了解室内排水系统的作用与布置。本章教学重点及难点：重点是室内排水系统的组成 难点是建筑排水的布置 第一节室内排水系统 一、室内排水系统的组成和分类 第二节排管材及卫生器具 一、排管材 二、排水管料 三、卫生器具 第三节屋面排水 一、外排水系统 二、内排水系统 第四节高层建筑排水 四、排水系统的组成 第五节建筑给排水施工图 一、施工图的组成
建筑智能化的组成及其结构 1.建筑管理系统BMS 建筑设备自动化系统BAS安全防范系统SAS消防报警系统FAS 2.通信网络系统CNS 通信系统，计算机网络，接入系统 3.信息网络系统INS 事物型办公自动化系统OAS与物业管理系统。4综合布线系统GCS 简述LonTalk数据通信的协议的作用和体系结构，BACnet与LonTalk各自的优势？ 作用：LonWorks支持以不同通信媒体分段的网络。 体系结构：物理层、数据链路层、网络层、传送层、会话层、表示层、应用层LonWorks优点：1）网络结构灵活、组网方便支持多种网络拓扑形式，包括总线型、星型、树型、自由拓扑型等，这样可适应复杂的现场环境，方便现场布线；2）支持多种传输介质3）完善的开发工具4）无主的网络系统LonWorks网络中各节点的地位相同，网络管理可设在任一节点处，并可安装多个网络管理器；5)开发LonWorks网络节点的时间较短，也易于维护 BACnet的优点，可以与LonWorks等网络进行无缝连接。 简述BACnet数据通信的协议的作用和体系结构，BACnet与Internet实现互连时，应采取何种协议方式？ 作用BACnet主要为解决不同厂家的楼宇自控系统相互间的通讯问题设计，并不太适用于智能传感器、执行器等末端设备BACnet是一种开放性的计算机网络，就必须参考OSIRM。选用成熟应用的LAN技术和简化OSIRM的层次结构，形成包容许多LAN的简单，实用的四层体系结构：物理层，数据链路层，网络层，应用层。BACnet设备间的通信采用的是BACnet数据通信协议，Internet采用的是IP协议。 BACnet设备要利用Internet进行通信，必须采用IP协议的方式进行。这就需要附加传输层协议 调节阀的理想流量特性有哪几种？各有什么特点？ 1）直线性流量特性：调节阀的相对流量与相对开度成直线关系。阀在小开度时控制作用太强，不易控制，易使系统产生振荡；而在大开度时，控制作用太弱，不够灵敏，控制
建筑设备自动化系统课程设计 课题名称图书实验楼电视监控系统的设计 学院(部) 电子与控制工程学院 专业建筑设施智能技术 班级28060601 学生姓名梁潇 学号35
前言 随着科技的发展、社会的进步，许多高级建筑物（例如：商务大厦、会展中心、党政机关、企事业单位办公楼，高级宾馆，高级写字间）内包含的楼宇设备设备和不同功能的子系统越来越多，越来越复杂。同时，建筑物业主希望整个系统具有更高的性能、更高的效率和相对低的维护扩展费用。但由于不同厂商提供了不同功能的产品和子系统，采用了不同的通信协议，因此将造成各子系统有不同的通信速率、不同的编码格式和不同的通信规则，致使各子系统间实现互操作和系统互连将很困难，实现智能建筑的系统一体化集成更就无从谈起。如果各子系统孤立运行，不仅难以对整个系统进行统一的协调和管理，会有较高的运行和维护费用，而且不利于系统扩展和改造。现在，建筑物业主和管理者迫切需要一种开放的、可互操作的控制技术。通过这种技术建筑物内的各种自控设备都可方便地集成在一起，实现各个子系统和各个设备间的自由通信，以求取得最佳的经济利益。本次课程设计主要介绍楼宇电视监控系统，以及入侵报警系统与视频监控系统的联动。
目录 1.设计要求 (4) 2.设计思想 (4) 3.方案及产品选择 (5) 4.各子系统设计 (6) 5.结束语 (16) 6.设备清单 (17) 7.参考文献 (18) 8.附图（系统图、平面图） (19)
正文 设计要求 1.初步掌握简单的建筑设备自动化子系统设计的基本方法，包括：根据设计任务书要求，确定建筑设备自动化子系统的内容，通过调查研究，确定系统结构和产品，画出建筑设备自动化子系统的系统图、平面设计图，并写出设计说明书； 2.了解智建筑设备自动化系统的最新发展和主流技术与产品； 3.培养初步设计能力和独立解决问题的能力。对设计中遇到的问题，能通过上网查阅资料和独立思考寻找解决问题的办法。 设计思想 本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。电视监控系统对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜人和能提高工作效率的优良环境。
空调自控系统 一、引言 空调自控系统是智能建筑集成系统的重要组成部分，空调自控设备是智能建筑物中重要的自控设备，而空调设备本身是建筑的耗能耗电大户，而且由于智能建筑中大量电子设备的应用使得智能建筑的空调负荷远远大于传统建筑物，变风量空调系统用改变送风量的方法，维持室温恒定，以适应不同的室内负荷，V AV 系统（变风量空调）有突出的优点：节能潜力大，控制灵活，可避免冷冻水、冷凝水上顶棚的麻烦等；近几年特别是计算机工业的发展，使变风量空调设备具有智能能力，因此，应用范围不断扩展，在国内外特别是美国、日本、香港等地的实际工程中得到了普遍广泛的应用。 二、空调自控功能介绍 智能建筑空调自控主要包括建筑物内的空调机组控制、新风机组控制、变风量末端（V A V）控制等。它们在楼宇自动化系统的监控和管理下，使建筑物内的温、湿度达到预期的目标，同时以最低的能源和电力消耗来维持系统和设备的正常工作，以求取得最低的运行成本和最高的经济效益： 2.1 空调机组控制空调机组系统包括新/回风阀门驱动器、风管式温/湿度传感器、过滤网压差报警开关、防冻报警开关、恒速风机、电动调节阀、配电装置和空调机组控制等硬件，该系统包括新风、回风和送风三部分：（1）机组启/停：机组可控制定时启/停，也可强制启/停；（2）风机控制：风机随机组启/停而自动启/停，也可强制启/停或机旁手动启/停，运行时间和启/停次数累计，有风机故障报警输出网络变量；（3）温度控制：夏季送冷风，冬季送热风，过渡季节送新风以节能，根据回风温度与设定值的偏差，控制电动水阀，调节冷/热水阀门的开度，使回风温度维持在设定的范围内，可进行冷/热水阀门的强制开度控制和机旁手动开度控制（0～100%）；（4）湿度控制：在冬季模式下才进行湿度的控制。当回风湿度下降到下限时，控制加湿阀开启，增加空气中的湿度含量；当回风湿度上升到上限时，停止加湿阀的工作。可进行加湿阀的强制启/停控制和机旁手动启/停控制；（5）新/回风阀门控制：在冬/夏季新风阀门开至最小开度，回风阀门开至最大开度；在过渡季调节新/回风阀门的开度来调节温度，亦可进行新/回风阀门的强制开度控制和机旁手动开度控制（0～100%）；（6）联锁控制：防冻报警开关和风机、水阀、新/回风阀门联锁控制；（7）报警：过滤网堵塞报警、风机故障报警及防冻开关报警。 2.2 新风机组控制新风机组系统主要由新风阀门驱动器、风管式温/湿度传感器、过滤网压差报警开关、防冻报警开关、电动调节阀、恒速风机、配电装置和新风机组控制等硬件组成，该系统包括新风、送风两部分：（1）机组启/停：机组可控制定时启/停；（2）风机控制：风机随机组启/停而自动启/停，也可强制启/停或机旁手动启/停，运行时间和启/停次数累计，有风机故障报警输出网络变量；（3）温度控制：夏季送冷风，冬季送热风，过渡季节送新风以节能，根据送风温度与设定值的偏差，控制电动水阀，调节冷/热水阀门的开度，使送风温度维持在设定的范围内，可进行冷/热水阀门的强制开度控制和机旁手动开度控制（0～100%）；（4）湿度控制：在冬季模式下才进行湿度的控制，当回风湿度下降到下限时，控制加湿阀开启，增加空气中的湿度含量；当回风湿度上升到上限时，停止加湿阀的工作，亦可进行加湿阀的强制启/停控制和机旁手动启/停控制；（5）新风阀门控制：在机组运行时，新风阀门全开，可进行新风阀门的强制开/
1. 什么是建筑设备自动化系统？其整体功能是什么？ 建筑设备自动化系统，简称BAS，（Building Automation System）是将建筑物或建筑群内的电力、照明、空调、电梯、给排水、防灾、保安、车库管理等设备或系统进行集中监视、控制和管理为目的而构成的综合系统。 整体功能：以最优控制为中心的过程控制自动化；以运行状态监视为中心的维护管理自动化；以安全状态监视和灾害控制为中心的防灾自动化；以节能运行为中心的能量管理自动化。 2. 简述计算机控制系统的组成环节，并画出其组成框图。计算机控制系统从应用角度如何分类？ 组成环节：①硬件部分：计算机（主机、外设、系统总线、过程输入设备、人机联系设备、通信设备等）；现场仪表（测量器件、变送器、执行器等）。②软件部分：系统软件和应用软件。 组成框图： 按应用分：操作指导控制系统；直接数字控制系统（DDC）；监督计算机控制（SCC）；集散控制系统（DCS）－分布式控制系统；现场总线控制系统（FCS）；计算机集成制造系统（CIMS）。 3. 开放系统互联参考模型的作用是什么？由哪几层组成？ 国际标准化组织（ISO）的ISO7498所定义的开放系统互连模型OSI作为通信网络国际标准化的参考模型，它详细描述了软件功能的七个层次。从下至上包括：物理层，数据链路层，网络层，传输层，会话层，表示层，应用层。 4. 简述BACnet协议和LongTalk协议的体系结构和适用领域。 （1）BACNet协议参考并简化了OSI RM（开放系统互连参考模式），形成包容许多局域网的简单而实用的四级体系结构：应用层、网络层、数据链路层、物理层。适用于信息管理域方面，是为实现不同的系统互联而制定的标准，适于大型智能建筑。 （2）LonTalk协议与OSI RM（开放系统互连参考模式）一样,具有七层结构：应用层、表示层、会话层、传输层、网络层、数据链路层、物理层。LonTalk协议适用于实时控制域方面，是建筑物自控系统中传感器与执行器之间的网络化并实现产品互操作性的协议标准。 5. 新风机组的监控内容有哪些？ 监测内容： 1）风机的状态显示、故障报警。 2）测量风机出口空气温湿度参数。以了解机组是否将新风处理到要求的状态。
建筑设备自动化系统介绍(doc 8页)
更多企业学院： 《中小企业管理全能版》183套讲座+89700份资料 《总经理、高层管理》49套讲座+16388份资料 《中层管理学院》46套讲座+6020份资料 《国学智慧、易经》46套讲座 《人力资源学院》56套讲座+27123份资料 《各阶段员工培训学院》77套讲座+ 324份资料 《员工管理企业学院》67套讲座+ 8720份资料 《工厂生产管理学院》52套讲座+ 13920份资料 《财务管理学院》53套讲座+ 17945份资料 《销售经理学院》56套讲座+ 14350份资料 《销售人员培训学院》72套讲座+ 4879份资料 建筑设备自动化系统(Building Automation System，简称
BAS)，是一套中央监控系统。它通过对建筑物(或建筑群)内的 各种电力设备、空调设备、冷热源设备、防火、防盗设备等进行 集中监控，达到在确保建筑内环境舒适、充分考虑能源节约和 环境保护的条件下，使建筑内的各种设备状态及利用率均达到 最佳的目的。建筑设备自动化系统是智能建筑弱电系统工程中 较为复杂的系统之一，本文浅析建筑电气自动化系统安装时需 要注意的问题。 一、自动化系统实施计划的制定 建筑电气设备自动化系统为智能建筑系统的重要系统之 一。其采用具有高速处理能力的微处理机，通过通信网络对整 个建筑物的空调、供热、给排水、变配电、照明、电梯、消防、广播音响、闭路电视、通信、防盗、巡逻等众多设备进行实时测量、监视和全面监控，实现最优化的管理，从而提高了系统运行的安 全可靠性；节省了人力、物力和能源；降低设备运行费用；随时 掌握设备状态及运行时间、能量的消耗及变化等。因此要深入 了解业主的各种需求，并据此制定详细的实施计划，提出能满 足其需求的智能建筑标准，使智能系统具有可靠性、开放性和 先进性。在了解业主需求后，征求业主对施工图纸的意见。要充 分考虑业主装修的具体需求，尽量避免数据点、语音点的返工 和增加，从而保证工期和质量。 二、主要设备安装 1．远程处理机的安装。楼宇自动控制系统与各可重构处

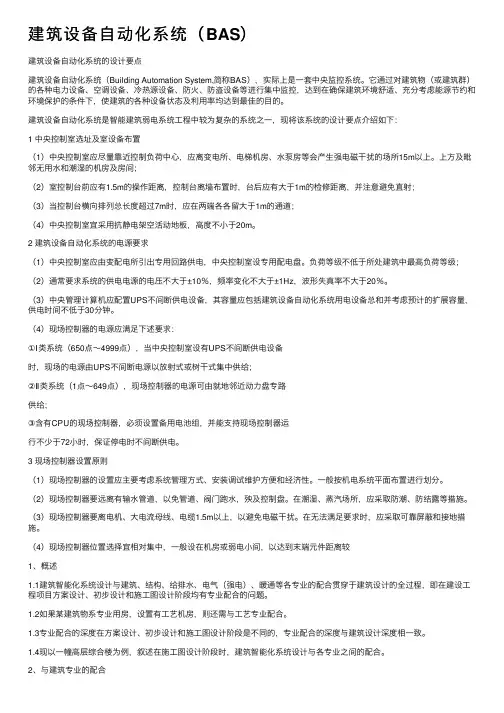

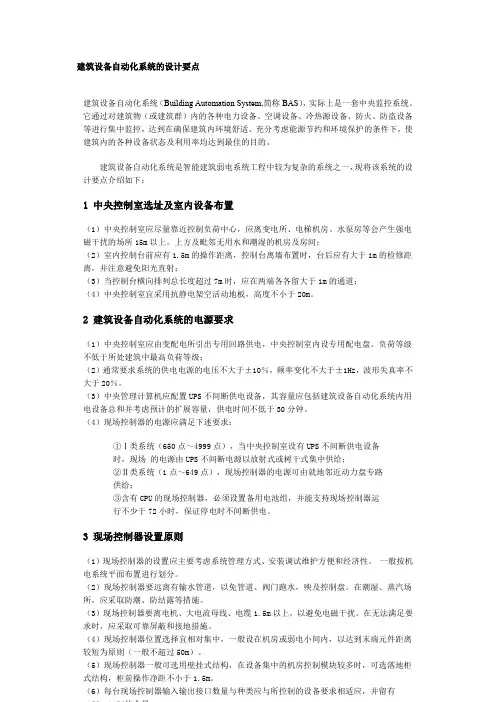

建筑设备自动化系统的设计要点 建筑设备自动化系统（Building Automation System,简称BAS），实际上是一套中央监控系统。它通过对建筑物（或建筑群）的各种电力设备、空调设备、冷热源设备、防火、防盗设备等进行集中监控，达到在确保建筑环境舒适、充分考虑能源节约和环境保护的条件下，使建筑的各种设备状态及利用率均达到最佳的目的。 建筑设备自动化系统是智能建筑弱电系统工程中较为复杂的系统之一，现将该系统的设计要点介绍如下： 1 中央控制室选址及室设备布置 （1）中央控制室应尽量靠近控制负荷中心，应离变电所、电梯机房、水泵房等会产生强电磁干扰的场所15m以上。上方及毗邻无用水和潮湿的机房及房间； （2）室控制台前应有1.5m的操作距离，控制台离墙布置时，台后应有大于1m的检修距离，并注意避免直射； （3）当控制台横向排列总长度超过7m时，应在两端各各留大于1m的通道； （4）中央控制室宜采用抗静电架空活动地板，高度不小于20m。 2 建筑设备自动化系统的电源要求 （1）中央控制室应由变配电所引出专用回路供电，中央控制室设专用配电盘。负荷等级不低于所处建筑中最高负荷等级； （2）通常要求系统的供电电源的电压不大于±10％，频率变化不大于±1Hz，波形失真率不大于20％。 （3）中央管理计算机应配置UPS不间断供电设备，其容量应包括建筑设备自动化系统用电设备总和并考虑预计的扩展容量，供电时间不低于30分钟。 （4）现场控制器的电源应满足下述要求： ①Ⅰ类系统（650点～4999点），当中央控制室设有UPS不间断供电设备 时，现场的电源由UPS不间断电源以放射式或树干式集中供给； ②Ⅱ类系统（1点～649点），现场控制器的电源可由就地邻近动力盘专路 供给； ③含有CPU的现场控制器，必须设置备用电池组，并能支持现场控制器运 行不少于72小时，保证停电时不间断供电。 3 现场控制器设置原则 （1）现场控制器的设置应主要考虑系统管理方式、安装调试维护方便和经济性。一般按机电系统平面布置进行划分。 （2）现场控制器要远离有输水管道，以免管道、阀门跑水，殃及控制盘。在潮湿、蒸汽场所，应采取防潮、防结露等措施。 （3）现场控制器要离电机、大电流母线、电缆1.5m以上，以避免电磁干扰。在无法满足要求时，应采取可靠屏蔽和接地措施。 （4）现场控制器位置选择宜相对集中，一般设在机房或弱电小间，以达到末端元件距离较
