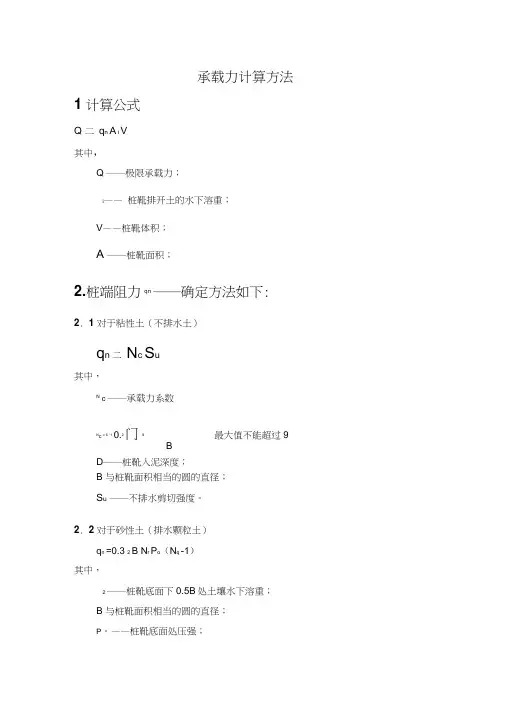

承载力计算方法
1．计算公式
V A q Q n ?+?=1γ
其中,
Q —— 极限承载力；
1γ—— 桩靴排开土的水下溶重；
V —— 桩靴体积；
A —— 桩靴面积；
2. 桩端阻力
n
q —— 确定方法如下：
2．1 对于粘性土（不排水土）
u
c n S N q ?=
其中，
c
N ——承载力系数
9)2
.01(6≤+=B
D N c 最大值不能超过9
D ——桩靴入泥深度；
B ——与桩靴面积相当的圆的直径；
u S ——不排水剪切强度。
2．2 对于砂性土（排水颗粒土）
)1(3.002-+??=q r n N p N B q γ 其中，
2γ——桩靴底面下0.5B 处土壤水下溶重； B ——与桩靴面积相当的圆的直径；
0P ——桩靴底面处压强；
q N ——承载力系数
)2
45(tan
2
tan φ
φ
π+
=e
N q
r N ——承载力系数 φt a n )1(2+=q r N N
其中，
φ——内摩擦角。
3 算例：
桩靴底面积70m 2 桩靴型深：2m 桩靴入泥土深度：10m 桩靴体积：105m 3
算例1：（粘性土质 表1）
V A q Q n ?+?=1γ
q n ＝N C ×S u
Nc=6(1+0.2D/B)
D=10m
B=2*sqr(A/3.14)=2*sqr(70/3.14)=9.443m
Nc=14.54>9 , 所以取9 Nc ＝9
Su=9kPa
q n =9*9000=81000 pa r 1=9kN/m 3
V=105m 3
Q=81000*70+9000*105=6615kN=675t
表1 大港、冀东井位试验地点地基土工程地质性质指标
算例2：（砂性土质 表2）
V A q Q n ?+?=1γ
)1(3.002-+??=q r n N p N B q γ
B=2*sqr(A/3.14)=2*sqr(70/3.14)=9.443m r 2=10 kN/m 3 Nr=10.9 Nq=10.7
p0=10kN/m 3*4.5m+8.2KN/m 3*2.7m+8.8KN/m 3*2.8m
=91.78kN/m 2
q n =0.3*10*9.443*10.9+91.78(10.7-1)
=1199.05kN/m 2
r 1=9kN/m 3 V=105m 3
Q=1199.05*70+9*105=84878.5kN=8861t
表2 海南24井位土层强度设计参数表
