CMJ2-17 煤矿用液压掘进钻车培训资料 2012年9月1日
CMJ2-17煤矿用液压掘进钻车型号说明 补充特征：钻臂数量 第二特征：履带式（略） 第一特征：J-掘进 产品类别：煤矿用液压钻车 一行走机构 车架体为焊接的刚性底盘结构，是全机的基础。后部的内腔为钻车的主油箱。前部左右两侧各安装一个油缸稳定支腿，供凿岩时支承稳车之用，车架体前部的上平面供安装左右钻臂座之用，钻臂铰接在钻臂座上。车架中部安装有司机座椅。车架体后部上平面安装有泵站，电动机，冷却器，电控箱，副油箱。副油箱下部与主油箱接通。泵站包括有：两联主泵、一联辅泵、弹性联轴器、空压机及油雾器等。为安全起见泵站有网板箱形防护罩盖。 行走驱动装置有两条履带，每条单独用液压马达作动力，通过减速机驱动使车辆行驶。履带板采用三齿式，其刚性韧性好。支重轮采用先进的浮动密封，运行平稳可靠、保养省时省力。履带涨紧装置由引导轮、涨紧弹簧及涨紧油缸组成。涨紧装置主要用于保持履带有一定的涨紧度及在工作和行驶过程起缓冲作用。采用黄油调整履带松紧极为方便可靠。引导轮起转向、支承、履带涨紧三大作用。行走减速机采用国际流行的内藏式行走减速机（二级行星减速），减速机是带内置式液压马达极紧凑的传动部件。该减速机为原装进口件。其主要特点是结构紧凑，占有空间小、重量轻、传动比大、安装简单、换油方便、启动效率高、运转噪声低。 履带涨紧装置由引导轮、涨紧弹簧及涨紧油缸等组成。履带涨紧装置主要用于保持履带有一定的涨紧度及在工作和行驶时起缓冲作用，调整涨紧度时使用高压黄油枪将黄油注入涨紧油缸，或拧下油缸单向阀前的油嘴排泄黄油来实现。由于涨紧油缸在涨紧弹簧作用下处于受压状态，顶开单向阀能开始排泄黄油即可。 合理的涨紧度在驱动轮与引导轮之间测量，合理的下挠度不大于15~20mm，左右履带的调整应保持一致。
课程设计任务书 一、课程设计（论文）题目 JDY500混凝土搅拌机设计-----液压系统I 二、课程设计（论文）应达到的目的 ⑴培养个人独立分析问题、解决问题的能力，并初步建立“系统设计”的思想； ⑵训练学生应用手册和标准、查阅文献资料及撰写科技论文的能力； ⑶了解并掌握UG软件的建模、工程制图、运动仿真等模块； ⑷学习混凝土机械的主要零部件的功能及设计计算方法。 三、课程设计内容 ⑴上料部分、倾翻部分的设计计算 ⑵液压缸的设计计算 ⑶液压泵，电机，液压阀，液压管件，液压油箱的选择 四、主要技术参数 ⑴出料容量 500 L ⑵进料容量 800 L ⑶工作周期≤72 s
摘要 JDY500型单卧轴式强制式搅拌机是随着混凝土施工工艺的改进而发展起来的新型机。强制式单卧轴搅拌机兼有自落式和强制式两种机型的特点，即搅拌质量好、生产效率高耗能低，不仅能搅拌干硬性、塑性或低流动性混凝土，还可以搅拌轻骨料混凝土、砂浆或硅酸盐等物料。 上料系统采用液压缸及增速滑轮组机构，它是以液压缸活塞的伸缩，通过滑轮组牵引联结在料斗上的钢丝绳来实现的，料斗沿上料架上升的高度有液压缸活塞的行程决定。该系统结构简单、操作自由方便，减少了机械上料系统带来的冲击，使料斗运行平稳，并解决了料斗上下限位问题.卸料系统采用液压倾翻卸料机构。利用卸料液压缸活塞的伸缩倾翻搅拌筒卸料，搅拌筒的倾翻角度由液压缸的行程来决定。该机构具有机械式倾翻所无法比拟的良好使用性能，可针对不同混凝土的运输工具，完成一次卸料或分批卸料，操作自如方便，并解决了搅拌筒卸料时的限位问题。 关键词：混凝土搅拌机；液压系统；液压缸；油箱；
执行标准: MT/T 790-2006 Q/JH 01-2012 ZDY750 煤矿用全液压坑道钻机 使用说明书 (请在安装使用前仔细阅读本说明书) 重庆劲合机械有限公司
用户须知： ◆用户应负责钻机的安全操作和劳动组织，编制相应的安全操作规程，承担操作 人员和设备的安全责任。 ◆用户应加强对操作人员的安全培训，提高操作人员的安全意识； ◆操作人员必须经过培训才可使用本钻机； ◆操作人员使用钻机前必须详细阅读本使用说明书； ◆钻机钻孔过程中，应有专职安全员跟班作业。
安全警示： 1﹚操作人员随身衣物应合身并束紧，以免缠上钻机的运动部件而对肢体造成损伤； 2﹚液压系统中溢流阀和功能阀组出厂时均已调定，不能随意调整压力。如确需重新调定时，必须由专业技术人员或经过专业培训的技术工人严格按照说明书要求调定钻机工作压力； 3﹚钻机工作时，钻机锚固必须牢固，防止倒下伤人； 4﹚启动钻机前，操作人员应通知所有人员注意安全，仔细检查电路电缆，检验漏电保护装置状态，检查钻机锚固是否牢固，只有在确认人员和设备都安全后，方可启动钻机运转； 5﹚钻机在钻孔过程中，当钻杆之间采用螺纹连接时，动力头严禁反转，只有在加接或拆卸钻杆时，夹持器夹紧钻杆时方可反转； 6﹚钻机钻孔过程中加接钻杆时，夹持器必须夹紧钻杆，防止钻杆从钻孔中滑落伤人；7﹚钻机钻孔过程中，钻机前方严禁站人，操作人员站在钻机的侧面，严禁操作人员正对 钻杆操作； 8﹚在更换碟簧时，先用两个长螺栓将动力头中连接卡盘前壳和变速箱体的任一对角线两个螺栓更换，在慢慢拆卸其余的螺栓，防止卡盘壳体弹出伤人 9﹚钻机钻孔过程中，操作人员观察钻机外露运动部件时，应注意安全； 10﹚钻机液压系统不得在泄露状态下运转，当液压油有泄漏时，应及时处理； 11﹚钻机配置的电动机应使用YBK2 型防爆电机；钻机配套电动机、液压胶管等应有安全标志，且在有效期内； 12﹚不允许在井下拆卸电动机或带有防爆标志牌的部件，不允许在井下拆开或检修液压马达、液压泵等高精度液压元件； 13﹚停机不用时应切断电源。
机床液压系统使用说明书 在客户新购买的液压站常常不知道怎么使用，或者使用错误，造成原本不会出现的液压站故障。那么在使用新液压站时，请详细阅读汉力达液压提供的液压系统使用说明书。 一、液压站工作条件 1.调试前必须认真检查下列各项： (1)因为经过运输，收到货后请检查液压站外观是否有破损，各管路是否有松动； (2)如果电控箱是您自行配置的，那么需要把液压站和电控箱的线路连接起来，确保线路正确、牢固可靠； (3)为油箱加液压油。冬天用32#液压油，夏天用46#液压油。液压油常有规格：200L/桶、18L/桶。 例如YZL120-Z3，则准备至少120L油。装油时，观察液位计指针（红线与黑线之间）。 调整测试液压系统的调整测试的主要内容有空负荷测试和负荷测试等。 1.空负荷测试 空负荷测试目的是全面检查液压系统各个元件、辅助装置和各种基本回路的动作是否正常。 检查的方法是：(1)启动液压泵，先点动确定液压泵的转向。一般为从电机后端看是顺时针转。
(2)松开全部溢流阀手柄（压力调到最小，溢流阀先调到最低，测试时观察压力表指示在最低），泵在空负荷下间歇运转。 ①检查泵的卸荷压力是否在允许范围内。（压力表指针是否在低位） ②有无刺耳噪声。 ③油箱中油液表面是否有吸入空气的泡沫。 ④将液压缸在低压下来回动作数次，最后以最大行程往复多次，以排除系统中积存的空气。
(3)空负荷运转一段时间后，检查油箱内的油面是否过低。 (4)检查安全阀及压力继电器等是否可靠。 (5)当液压系统连续运转半小时以上时，查看油温是否在35~60℃的规定范围内。 (6)检查系统有无异常。 (7)检查各连接处、接合面有无泄漏。 2.负荷测试负荷测试是使液压系统在规定负荷下工作，是检查液压系统能否满足各种参数和性能要求的重要阶段。一般先在低于最大负荷下测试，然后逐渐加载。如果运转正常，才能进行最大负荷测试。 (1)负荷测试时，应缓慢旋紧溢流阀手柄，使系统的工作压力按预先选定值逐渐上升，每升一级都应使液压缸往复动作数次或一段时间。 (2)测试过程中，还应及时调节行程开关、先导阀、挡铁、碰块及自动控制装置等，使系统按工作循环顺序动作无误。
BZ 型超高压油泵站 一、适用范围 BZ 型超高压油泵站是以超高压、小型、安全、效率高等为特点的油压泵站，在需要以油压为动力的各种作业中都可以得到广泛应用。例如：配以相应的机具和装置，可进行推广、拉伸、扩张、夹紧、弯曲、顶升、挤压等基本作业，也可进行送变电导线压接、钢筋压接、钢筋混凝土桩压桩以及桩基测试等工程作业。油泵站内设有安全阀（注：125MPa 泵站无安全阀）、溢流阀、三位四通换向阀、操作灵活、使用方便、安全可靠。 二、型号说明： 电动机D （可省略） 原动机 汽油机Q 风动马达F 改型编号 （a,b,c......） 流量1/min 额定工作压力MPa 泵站 四、液压系统与工作原理： 1、液压系统图 BZ 型超高液压油泵站，主要由电动机（汽油机）、轴向柱塞泵、安全阀（125MPa 泵站无安全阀）、溢流阀、三位四通换向阀、油箱等组合而成。液压系统见下图：
2、工作原理： 本泵站是将电能（或机械能）转变成液压能的装置，是供分离式千斤顶或其他液压机具进行作业的液压动力源。其工作原理是：电动机（汽油机）带动压轴旋转，由于压轴的倾斜面，使与其压盘接触的柱塞产生轴向移动，柱塞油腔容积发生变化，达到吸油、压油之目的。液压油通过三位四通换向阀将压力油输出，通过装有快换接头的两根高压软管（均可作进出油管）与分离式千斤顶或其他液压机具连接，实现顶升、下降或其他作业要求。 五、操作方法与维护 1、首先由装有快换接头的高压软管将油泵站与分离式千斤顶或其他液压机具连接牢固，然后将溢流阀处于开启状态（逆时针旋松），同时将换向阀手柄盖箭头置于中间位置（见图一、图二）。
2、启动电动机(或汽油机)（电动机正反转均可），油泵站运转正常达到工作状态后，将换向阀手柄盖箭头旋转到任一管接头出口位置上，然后顺时针旋转溢流阀上的调压螺帽进行压力调节(注：当千斤顶或其他液压机具在运动时调压，压力不会升高)，此时油泵站将工作油经对应的出口处输出，若接头出口软管与千斤顶上的“下腔”连接，则千斤顶上升；欲使千斤顶下降，则将换向阀手柄盖箭头方向指向另一管接头出口位置，改变工作油的输出方向，千斤顶则达到回程目的。 3、当停止使用需拆下高压软管时，油泵站的接头必须用防护套封住，以防止杂质进入接头内，从而引起回路接头堵管或油路堵塞造成油缸变形或其他不良的严重后果。 4、70MPa高压软管不论使用与不使用，其弯曲半径应小于200mm（尽可能大），125MPa高压软管其弯曲半径小于300mm。当拆下后，应将软管两端接头对接封住，以防止杂质等进入管内堵塞通道造成事故，同时携带方便。 5、快换接头连接时，用手指用力将外管接头的外套沿轴方向退出，保持不动，用另一只手握住内管接头，沿轴方向用力插入外管接头内，确定插到位后，放松外套使其复位。脱离时，用手指用力将外管接头的外套沿轴方向退出，保持不动，用另一只手握住内管接头，沿轴方向用力拔出内管接头后，放松外套使其复位并装上防护套。在拆装过程中，用力必须沿轴方向用力，以防止“O”型圈擦伤或外管接头卡住，并注意清洁以防止杂质进入管路引起渗漏或堵管，造成不良后果和不必要的经济损失。 连接方法：一只手先将外套退出保持不动，另一只手将内管接头沿轴方向插入外管接头后，放松外套。
液压钻机说明书
ZYW-1900R型煤矿用全液压坑道钻机说明书（软煤层用） 感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。 ◆用户应负责钻机的安全操作和劳动组织，编制相应的安全操作 规程，承担操作人员和设备的安全责任。 ◆用户应加强对操作人员的安全培训，提高操作人员的安全意 识； ◆操作人员必须经过培训才可使用本钻机； ◆操作人员使用钻机前必须详细阅读本使用说明书； ◆钻机钻孔过程中，应有专职安全员跟班作业。
安全警示： 1)操作人员随身衣物应合身并束紧，以免缠上钻机的运动部件而对 肢体造成损伤； 2)液压系统中溢流阀和功能阀组出厂时均已调定，不能随意调整压 力。如确需重新调定时，必须由专业技术人员或经过专业培训的技术工人严格按照说明书要求调定钻机工作压力； 3)钻机工作时，钻机锚固必须牢固，防止倒下伤人； 4)启动钻机前，操作人员应通知所有人员注意安全，仔细检查电路 电缆，检验漏电保护装置状态，检查钻机锚固是否牢固，只有在确认人员和设备都安全后，方可启动钻机运转； 5)钻机采用螺旋钻杆六方接头方式连接，高强度螺栓锁紧，在钻孔 过程中，当钻机出现卡钻时，能够反转把钻杆从孔中退出； 6)加接、拆卸钻杆时，夹持器必须夹紧钻杆，防止钻杆从钻孔中滑 落伤人； 7)加接钻杆时，确保操作人员装好高强度螺栓并站在钻机的侧面 后，才可操作钻机继续钻进 8)钻机钻孔过程中加接和拆卸钻杆时，夹持器必须夹紧钻杆，防止 钻杆从钻孔中滑落伤人； 9)钻机钻孔过程中，钻机前方严禁站人，操作人员站在钻机的侧 面，严禁操作人员正对钻杆操作； 10)钻机钻孔过程中，操作人员靠近钻机外露运动部件时，应注
GYZ2-25型液压变加载油泵站 使用和维护说明书 2010年6月 北 京 电 力 设 备 总 厂 BEIJING POWER EQUIPMENT GROUP
目录 1. 概述 (2) 2. 主要元件说明 (2) 3. 系统操作步骤 (7) 系统的调试 (7) 系统的运行 (9) 检修后的操作步骤 (9) 主要元件的工作状态 (9) 4. 系统的使用与维护 (10) 系统的安装 (10) 油液的加注 (10) 系统的循环 (10) 系统的维护 (10) 附注1管路的冲洗 (12)
1.概述 磨煤机加载系统是磨煤机的重要组成部分，由高压油泵站、油管路、液动换向阀、加载油缸、蓄能器等部件组成。其功能如下：为磨辊施加合适的碾磨压力，加载压力由电磁溢流阀控制；同步升起和落下磨辊。磨辊所需的碾磨压力是由液压系统提供的，加压系统包括三个油缸及蓄能器，蓄能器内有橡胶气囊，内充氮气，蓄能器的充油侧直接与油缸的活塞杆侧连接，三个油缸连接在公共供油管路上。高压油泵站安装在靠近磨煤机的基础上，加载油缸和蓄能器安装在磨煤机上，三个带蓄能器的油缸由高压油泵站提供动力。高压油泵站用管道连接到加载油缸上，连接管道采用0Cr18Ni9冷拨无缝钢管，，管路连接用焊接式管接头。油箱容积680L，第一次加油量约600L。采用L-HM46抗磨液压油，油液从空气滤清器加入，并需经过过滤精度≤10μm的过滤机过滤。在高压油系统设备和管路全部安装完后，高压油系统必须打油循环，当高压油系统油液清洁度达到NAS1638标准八级时，高压油系统方可投入运行。参见磨煤机高压油系统液压原理图(04MG00.21.00)。 2.高压油系统元件说明 2.1序号1和2，油泵组 油泵组由马达,齿轮泵,联轴器和支架组成，齿轮泵型号PFG-327/D/RO，电机型号Y2-160L-8-HT。齿轮泵轴通过联轴器与电机联接，保证了齿轮泵与电机间的同轴度。该泵为定量外啮合齿轮泵，压力等级21.0MPa，功率7.5kW，电压380V/50Hz,转速720r/min，最大流量15L/min，泵最大工作压力15Mpa，压力表11.1测点显示该压力。旋转方向从泵轴端看为逆时针方向。油泵组安装在油箱上盖上，为加载系统提供动力油源。 2.2序号3、4和32.1高压滤油器组 高压滤油器组由两个滤油器、两个单向阀和一个三通球阀组成，滤油器型号FMM0502BACA06NP03/N7-HT，单向阀型号ADR-15-HT，三通球阀型号KHB3K-G1/2-L-1112-02X-HT。这三种元件均为管式连接，接口尺寸G1/2〃。滤油器压力等级28MPa，公称流量55L/min，过滤精度6μm。高压滤油器组系一种在用滤器与备用滤器可切换使用的滤油器。通过切换三通球阀使系统在不停机的
目录 一、概述 二、结构及工作原理 三、安装调试 四、使用与维护 五、故障原因及处理方法 一、概述 液压泵站装置是由液控系统和电控系统两部分组合而成。液压部分由一台液压泵站向工作机构（油缸）提供必须的液压动力，通过液压控制阀使油缸工作，操作程序及相应的工作联锁关系等由电控系统完成。是一种机、电、液一体化的组合型产品，其形式、尺寸和主要性能参数通用化程度较高。 其主要优点如下： 1.液压系统可采用单泵、单机、单源压工作，系统反应灵敏，操作方便，安全可靠。 2.液压泵站布置方式为上置式，便于拆装更换及维修。 3.系统过载自动保护功能。 二、结构及工作原理 液压泵站系统是由油箱、阀组、集成块泵机组、液压附件、管路等若干元件组成。 工作原理：电机带动油泵输出压力油，经先导型溢流阀调节系统工作压力，通过液压阀组进行方向和流量控制。 三、安装调试要求 1.液压元件的安装： （1）安装前元件应进行质量检查，根据情况进行拆洗，并进行测试，合格后安装。 （2）安装前应将各种自动控制仪表进行检验，以避免不准确而造成事故。 （3）液压泵及其传动要求较高的同心度，一般情况必须保证同心度在0.1mm以下，倾斜角不得大于1°。 （4）在安装联轴器时，不要用力敲打泵轴，以免损伤泵的转子。 （5）液压泵的进、出油口和旋转方向，在泵上均有标志，不得接反。 （6）油箱应仔细清洗，用压缩空气干燥后，再用煤油检查焊缝质量。 （7）泵及各种阀以及指示仪表等的安装位置，应注意使用及维修方便。 （8）安装各种阀时，应注意进油口与回油口的方位。为了避免空气渗入阀内，连接处应保证密封良好，保证按紧固扭矩值安装。 （9）管路连接密封件或材料不能满足密封时，应更换密封件的形式或材料。 （10）液压缸安装要求： A、液压缸的安装孔应扎实可靠。 B、配管连接不得松弛。 C、在有尘和赃杂物场所，液压缸、活塞杆伸缩部件应予保护。 D、液压缸接油口方向、顺序与电磁阀出口相对应，油缸接油口不能颠倒。 2.管道安装与清洗： 管道安装一般在连接的设备及执行的安装完后进行。管道冲洗应在管道配置完毕，已具备冲洗条件后进行，管道酸洗复位后应尽快进行循环冲洗，已保证清洗和防锈。 （1）钢管安装时必须有足够的强度，由壁光滑清洁，无砂、锈蚀、氧化铁皮等缺陷。 （2）钢管弯曲加工时，不允许有扭坏或内侧的波纹凹凸不平，推荐采用弯管机冷弯，
液压钻机操作规程 一、一般规定 第 1 条钻工应经专门培训, 并考核合格, 持证上岗。 第 2 条钻工必须掌握各种钻机的操作要领和维护保养及排除故障的知识。 第 3 条钻工应掌握瓦斯抽放,煤层注水, 注浆, 防突等各种钻孔的封孔和施工方式。 第 4 条下井前根据工作安排, 准备,检查, 带足本班所需的工具材料等。 第 5 条装运钻机时应注意以下问题 1、装运钻机前要进行检查, 钻机各部件要齐全,电机必须防爆, 电压应与电源相符,电缆无漏电现象, 钻杆,钻具等应无损坏现象。 2、钻机装车后, 要捆绑牢固。平巷运输时,两车之间要拉开一定距离,拐弯时要发出信号;斜巷运输时,听从上, 下车场把钩人员的指挥。 3、装运不允许进脏物的部件时, 要封堵好。 二、安装钻机前的准备工作及注意事项第 5 条进入安装地点前, 应先检查巷道支护及通风等情况, 发现问题及时处理。整修,加固钻场时, 应清理干净脏杂物,挖好清水池, 疏通好水沟。 第 6 条无风地点必须安设局部通风机或采用导风筒通风, 在打钻过程中不准停风, 且要有可靠的风电闭锁装置。 第7条水压,机件, 电源开关等均应良好,符合要求。 第8 条钻场面积必须大于钻机座, 周围要有足够的安全间隙在运输巷道安设钻机时, 要保证不影响运输。 第9 条安钻地点应, 底板平整，地梁木平稳卧入底板，四角打立柱及斜柱，按中腰线摆正钻机 第10 条机身安放平稳后, 应上紧底脚螺丝, 各机械转动部分要安
装防护栏, 保护罩。 三、操作前的准备工作 第11 条钻机安装应牢固, 变速箱及油箱内的油位应合适, 安全防护罩及防尘盖必须齐全。 第12 条各部分操作手把应处在正确位置。 第13 条调试钻机时, 要求各转动部分运转应正常, 开关启动应灵活可靠，钻机空载运行10 分钟，确认无问题后,方可接上钻杆,钻头,接通水源, 由司机操作开始钻孔。 四、各类钻机的操作方法 第14 条MYZ 系列液压钻机的操作方法 1、利用操纵台的操作手把来控制钻杆的旋转和推进，操作手把由空档位向前推动时, 钻头顺时针方向旋转, 进行钻孔或安装钻杆, 操作手把由空档位向后拉时,钻头反时针方向旋转, 可拆卸钻杆。 2、推移给进油缸的操作手把可控制钻头前进或后退, 向前推时钻头前移, 向后拉时钻头后退。 3、需快速推进或后退时可操纵快速操作手把, 操作方式与给进油缸相同, 即推前进拉后退。 4、用节流阀控制给进速度，手柄顺时针方向转动时速度加大, 反时针方向转动时速度减小,钻进时可根据岩性随时调节节流阀, 加大或减小推进压力. 第15 条ZF 系列风动钻机的操作方法如下 1、操作旋转部和推进部的操作手柄时, 即改变主轴转动方向和使动力头的前进或后退, 实现方向控制; 2、要改变旋转和推进速度,实现速度控制时,可通过控制油雾器前节流阀的大小来实现. 第16 条MK 系列全液压钻机的操作方法如下 1、油马达回转操作手把向前推,回转器正转,手把向后拉,回转器 反转, 中间位停止 2、卡盘, 夹持器的操作手把向前推,夹持器松开（卡盘卡紧）, 手
翻车机液压系统 使用说明书 ：白酒2斤，灵芝20克，黄芪20克，党参15克，白术10克，白糖或冰糖4斤 一、技术参数 1、系统压力 5 Mpa(压车梁压力) 3.5Mpa(靠车板压力) 5Mpa(控制回路压力) 2、油泵排量85ml/r(大泵) 56ml/r(次级泵) 16ml/r(小泵) 3、电动机Y180L-4W P=22KW n=1470r/min 4、油箱容积850L 5、液压油YB-N46 二、原理图及动作说明 1原理图
1、动作顺序说明 1)启动电动机，空转几分钟后，待达到系统内循环平衡。 2)重车在翻车机上定位后，1DT、3DT得电，压车梁开始压车。1XK 发讯号，压车梁压紧到位，1DT、3DT失电。 3）4DT、9DT得电，靠板开始靠车，4XK发讯号，靠板靠紧到位，4DT、9DT失电。 4)翻卸开始，5DT、6DT得电，释放弹簧的弹性势能，待翻车机转 到110°时，5DT、6DT同时失电。 5)翻车机回翻到零位后，4DT、8DT、5DT、7DT得电，靠板开始 松开，3XK发讯号，靠板松靠到位，4DT、8DT、5DT、7DT失电。 6) 2DT、3DT、5DT、6DT得电，压车梁开始松压。2XK发讯号，
压车梁松压到位，2DT、3DT、5DT、6DT失电。 7）重车调车机推空车，进入下一个循环。 三、启动与调试操作 1、油箱注油至油标上限，约为油箱容积2/3（注液压油必须经≤ 20um滤网过滤后方可注入油箱）。 2、将进油口、回油口管路球阀打开，将所有溢流阀均调至开口最 大状态。 3、检测电机绝缘应＞1mΩ，接通电源，点动电机，观察电机旋转 方向（从电机轴端处看应为顺时针方向旋转） 4、启动电机，容载运行5～10min (注此时为排系统内空气)检测电 机电流,空转电流约15A左右,判断油泵有无异常噪音、振动以及各阀件管路连接处是否有漏油现象，否则应停机进行处理。 5、调整压车回路，靠车回路，控制回路压力至参考压力值。调整 控制回路压力时需让电磁换向阀处于工作状态，否则无法调定。 6、待系统压力调整正常后，进行平衡油缸回路顺序阀压力整定， 其压力设定高于压车回路压力2Mpa左右。 7、所有压力调整过程中，应使压力均匀上升至调定值。 8、调整压力完毕后，再通电进行调试。 9、所有油缸在运动中均应无卡涩、冲击、爬行现象，才可认为动 作正常。 10、以上工作均结束后，检查各管道连接处有无漏油、渗油现象， 否则需更换密封件。
磨煤机变加载系统说明书 一、工作原理 磨煤机液压变加载系统是磨煤机的重要组成部分，由高压油泵站、油管路、加载油缸、蓄能器等部件组成。其功能如下：液压系统为磨辊提供随负荷而变化的碾磨压力，其大小由比例溢流阀根据负荷变化的指令信号来控制液压系统的压力来实现。高压油泵站安装在靠近磨煤机的基础上，加载油缸和蓄能器安装在磨煤机上，三个带蓄能器的油缸由高压油泵站提供动力。高压油泵站用管道连接到加载油缸上，连接管道采用1Cr18Ni9Ti无缝钢管。油箱容积800L，第一次加油量约700L。采用L-HM46抗磨液压油，油液从空气滤清器加入，并需经过过滤精度≤10μm的过滤机过滤。在高压油系统设备和管路全部安装完后，高压油系统必须打油循环，当高压油系统油液清洁度达到NAS1638标准八级时，高压油系统方可投入运行。详细情况见磨煤机液压变加载系统原理图(09MG00.21)。 在原始状态：手动换向阀6在中位！油泵2从油箱中吸油，油液经滤油器3，单向阀4.1，手动换向阀6，冷油器16，最后回到油箱。此时，系统处于自循环滤油状态。 系统发出变加载运行指令信号，磨煤机变加载运行时：手动换向阀6在左位，电磁换向阀13在左位！油泵2从油箱中吸油，油液经滤油器3，单向阀4.1，手动换向阀6，主油路进入加载油缸有杆腔为磨辊施加碾磨压力。旁路经电磁换向阀13，比例溢流阀15，冷油器16，最后回到油箱。加载油缸无杆腔经截止阀20直接与油箱相通。此时，系统处于变加载运行状态。系统总压力由溢流阀5.1调整(18Mpa)，压力变送器9显示该压力；加载压力由比例溢流阀15调整，压力表11.2显示该压力，加载压力与指令信号成正比例关系，即加载压力随给煤量的变化而改变，这是磨煤机的正常工作状态。指令信号为4-20mA的电流信号，4mA对应的加载压力为最低加载压力5Mpa；20mA 对应的加载压力初次整定为14Mpa,以后根据运行时的煤质变化在14--17Mpa范围内整定。 在比例溢流阀15发生故障，变加载功能无法实现的情况下，系统发出定加载运行指令信号，磨煤机定加载运行时：手动换向阀6在左位，电磁换向阀13在右位！油泵2从油箱中吸油，油液经滤油器3，单向阀4.1，手动换向阀6，主油路进入加载油缸有杆腔为磨辊施加碾磨压力。电磁换向阀13将旁路与比例溢流阀15切断，因此，比例溢流阀15不起作用。系统经溢流阀7.2泄油到冷油器16，最后回到油箱。加载油缸无杆腔经截止阀20直接与油箱相通。此时，定加载压力由溢流阀7.2调整(14Mpa)，压力表11.3显示该压力，加载压力恒定，系统处于定加载运行状态。加载压力与指令信号无关，即加载压力不随给煤量的变化而改变，而是一个定值，这是在比例溢流阀15发生故障的情况下的一种备用工作状态。定加载时的磨煤量约为最大出力的80%左右。 该磨煤机在正常启动和运行情况下不需升降磨辊。当检修或其他特殊情况下需要升降磨辊时，
ZD Y3200S型煤矿用全液压坑道钻机 使用说明书 (安装、使用本产品时请详细阅读本说明书) 煤炭科学研究总院西安分院 二00五年三月
前言 ZDY3200S(MKD-5S)型钻机是一种低转速、大扭矩、能够钻进大口径孔的全液压坑道钻机。该钻机为煤矿井下钻进大口径瓦斯抽放孔及其它工程孔提供了必要的钻探设备。 该机具有结构合理，技术性能先进、工艺适应性强、操作省力、安全可靠、解体性好、搬迁方便等优点。 采用全液压传动，对于使用和维修提出了更高的要求，为了使机器的优点得到充分发挥，本说明书对钻机的结构，传动原理、使用与维修方法均作了较详细的介绍。 希望用户在使用钻机以前认真阅读并严格按有关规定执行。并对使用过程中出现的问题及建议及时反馈给我们，以便改进我们的工作，更好的为用户服务。 本产品执行Q/MKYX 16213—2005标准。 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 安全警示说明: 煤矿井下使用时，必须选用YBK2-225S-4矿用隔爆型三相异步电动机；隔爆型三相异步电机；隔爆型三相异步电动机、液压支架胶管总成应有安全标志。 钻机出厂之前，系统工作压力已调定。用户在使用过程中，系统压力不得超调。否则，出现任何责任
目录 1. 适用范围................................. 错误!未定义书签。 2. 型号含义................................. 错误!未定义书签。 3. 主要技术参数............................. 错误!未定义书签。 4. 钻机结构简介............................. 错误!未定义书签。 5. 液压系统工作原理......................... 错误!未定义书签。 6. 钻机的稳装及管路连接..................... 错误!未定义书签。 7. 安全警示................................. 错误!未定义书签。 8. 操作方法................................. 错误!未定义书签。 9. 维护保养................................. 错误!未定义书签。 10. 故障的判断与排除......................... 错误!未定义书签。 11. 产品的成套性............................. 错误!未定义书签。 12. 易损件明细表............................. 错误!未定义书签。
重车调车机液压站 使用说明书 一、重车调车机液压系统概述 1、用途 该液压系统适用于翻车机系统配套设备重车调车机以及其它列车牵引设备的牵车臂的提升和落下。另外它也可适用于各种不同需要提升或落下重物的场合。 2、组成 该液压系统主要由63kW卧式电机、叶片泵、冷却器、溢流阀、换向阀、执行机构、油箱等装臵组成。该液压系统采用集成式设计，体积小，结构紧凑，无渗漏，易维护，操作简便、可靠。 二、重车调车机液压系统技术参数 1、系统压力 抬臂压力：10～12Mpa 落臂压力：8～10Mpa 前钩压力：2～2.5 Mpa 后钩压力：2～2.5 Mpa 2、油泵排量 油泵排量：46ml/r 3、电动机 型号：Y160L-4W P=15KW n=1470r/min
4、油箱容积 油箱有效容积：790L 5、液压油 L-HM46，环境温度较低或没有本品时，可选L-HV46或L-HS46 6、油温 油温：8～70o C,当温度超过80 o C液压系统停止运行 7、动作时间 抬臂时间: ≤10s 落臂时间: ≤8s 提前钩时间：≤3s 提后钩时间：≤3s 三、重车调车机液压系统原理图及动作说明 1、原理图 本系统主要有以下四个作用：抬臂、落臂、摘前钩、提后钩。 叶片泵（12）通过弹性联轴器从电机（13）得到机械能后，经滤油器（11）从油箱（1）吸油，然后从泵的出口输出压力油P。P的压力由溢流阀（16）调定。压力油P经单向阀（14）至集成块，压力油分三路，第一路经叠加阀（18）（19）（20）（21）至摆动油缸；第二路经叠加阀（22）（23）（24）至前钩油缸；第三路经叠加阀（22）（23）（24）至后钩油缸。摆动油缸、配重联动，完成大臂抬落。2、动作顺序说明

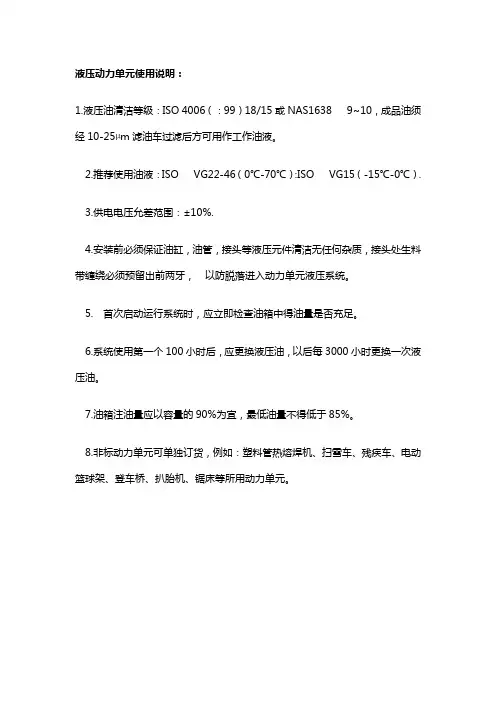

XXX液压动力站使用说明书
1. 范围 本说明书适用于xxxxxxxxxx有限公司XXX液压动力站使用说明(以下简称泵站); 本操作说明书规定了泵站的使用方法，常规保养和常见故障的处理方法。 2. 泵站简介 本泵站主要用于XXXXXXXXXX。 2.1 泵站组成 本泵站主要由电动机、油泵、油箱、底盘、过滤器、散热器等传动附件和液压附件组成。 2.2 主要工作参数 2.2.1 主泵：A11VO95LRDS/10R-NSD12N00(95ml/r) 最大工作压力： 120 bar 数量： 1 台 循环泵: CB-B25(17ml/r) 数量： 1 台 2.2.2 电动机 主电动机型号：1TL0001-2AB4 3-3JA5-Z 输出功率： 30 KW 转速： 1470 rpm 数量： 1 台 循环泵电机型号：1TL0001-0DB3 2-1FA4-Z 输出功率： 0.75 KW
转速： 1470 rpm 数量： 1 台 2.2.3 电加热器 型号： 220V/50HZ 2KW 功率： 2KW 数量： 2 台 2.2.4 供电要求 电动机为：三相 AC380V, 50Hz 电加热器: 单相 AC220V, 50Hz 2.2.5 油箱容积 有效容积为350L，最大容积为430L。 2.2.6 液压工作液 40#抗磨液压油 2.3外形及安装说明 泵站最大外形尺寸1400*1400*1160(长*宽*高），泵站底座配有4处压板，可用地脚螺栓配压板固定。 3.使用条件说明 3.1液位：工作时液位应保持在油箱高度的80%左右。油箱上设有液 位计，当液位低时，应及时加油。 3.2油温：油温控制在 20-80 ℃之间。当温度低于20 ℃时，加热器自动启动，当加热器高于80 ℃时，散热系统运行。 3.3压力：主泵自带压力切断功能，当系统压力过高时，泵的压力
说明 1 序言 本手册提供关于YZC-140型全液压地下凿岩钻车安全操作说明书。 本手册中的所有内容在上机操作前必须认真学习并完全理解。 注：本手册中不论何时提到的前、后、左、右，均是假定操作者从设备的后面（发动机一端）朝前看。左和右不参照操作者的坐姿，而参照设备的左和右。 包括在这些章节中的有关说明在工作期间务必遵守。设备未按要求保养设备前不能操作设备，工作过程中的故障要立即通知专业人员修复。 注：每位操作工在独立上机前，必须接受正规的培训。 警告：操作工有义务保证设备处干良好的工作状态。每台设备起动前，即使已投入使用中的设备，也要按起动前检查项目逐项完成。设备发生事故由操作者负责。 1.1 推荐的工作范围和工作条件该凿岩钻车设计用于隧道掘进、巷道掘 进及采矿等工作。·适于井下作业C O-40°·环境温度在·其它特殊要求，请咨询山东金岭矿业股份有限公司机械制造厂工程部警告操作工及有关人员在下列情形下，设备不能使用1.1.1 ·操作工未经严格培训·无操作证人员·工作现场撬锚不彻底（顶板有浮石）·巷道存有有毒气体，·现场通风不好·安全设施存在隐患 1.1.2该设备严禁载 人 2 技术参数行走机构2.1 发动机2.1.1 Deutz F4l912W 型号： 4冲程，涡流燃烧室（柴油）结构： 4 气缸数： 3 3770cm排量： 38Kw,2300rpm 输出功率：1 冷却方式：风冷 尾气净化装置：用户自选 机油底壳容量： 12.5L 机油型号： API牌 CC/SE或CC/SF级 旋转方向（面对飞轮）逆时针
2.1.2 传动装置 静液压—机械传动： 静液压传动型式，由一台行走液压泵驱动一台安装在减速箱上的液压马达，驱动力再通过传动轴传递到驱动桥上组成。 2.1.3 制动 工作制动：完全依靠液压传动实施。 安全/停车制动：弹簧实施制动，压力油释放解除；四套多盘式制动器分别作用在四个轮边。 2.1.4 液压部件 行走泵：轴向变量柱塞泵，排量：0～75ml/r 辅助泵：齿轮泵排量：16.6ml/r 2.1.5 电气系统（柴油机） 电压： 24V 电瓶： 2*12V 启动马达： 24V 发电机: 35Amp 2.2 钻臂 型号： ZB26 伸缩长度： 1200mm 重量： 1900kg 旋转马达转角： 360° 大臂仰俯：向上45°；向下18° 大臂摆动：外摆31°；内摆26° 推进梁座仰俯：向上50°；向下25° 推进梁座摆动：左右50° 推进梁座锚杆缸角度： 3～90° 2/3推进器 型号： TJ2514 推进器长度 5880mm 行程 3910mm 钻杆长度 4305 重量 480 最大推进力 12kN 2.4 液压凿岩机 型号： HYD300 旋转机构： 2 液压马达： 流量： 40 —70l/min, 根据使用要求 压力：正常工作压力为70～150bar 转速： 0～220rpm 可调
? 液压系统通用使用说明书 1.前言 海门市中龙液压有限公司是生产液压阀和液压控制系统的专业厂家。具有年生产液压阀5万余件，液压系统1500多台套的生产能力，工厂已经有近十年生产液压产品的历史，是目前国内液压行业生产液压产品的主导厂家之一。 2.质量三包承诺 本产品在用户按说明书规定条件正常使用前提下，产品自出厂之日起算，质量三包期如下： (1)、液压元件，底板块，油箱，冷却器，蓄能器，空气滤清器，液位计，耐震压力表，电动机，质保期为壹年。 (2)、各种油泵质保期为六个月。 (3)、滤油器，O型圈，组合垫，胶管以及其他标准件为易损件。 3.液压传动系统常见故障及排除方法 一、液压泵常见故障分析与排除方法 1、故障现象：不出油、输油量不足、压力上不去 故障分析：①电动机转向不对 （排除方法：检查电动机转向） ②吸油管或过滤器堵塞 （排除方法：疏通管道，清洗过滤器，换新油）
③轴向间隙或径向间隙过大 （排除方法：检查更换有关零件） ④连接处泄漏，混入空气 （排除方法：紧固各连接处螺钉，避免泄漏，严防空 气混入） ⑤油液粘度太大或油液温升太高 （排除方法：正确选用油液，控制温升） 2、故障现象：噪音严重压力波动厉害 故障分析：①吸油管及过滤器堵塞或过滤器容量小 （排除方法：清洗过滤器使吸油管通畅，正确选用过 滤器） ②吸油管密封处漏气或油液中有气泡 （排除方法：在连接部位或密封处加点油，如噪音减小，可拧紧接头或更换密封圈；回油管口应在油面以下， 与吸油管要有一定距离） ③泵与联轴节不同心 （排除方法：调整同心） ④油位低 （排除方法：加油液） ⑤油温低或粘度高 （排除方法：把油液加热到适当的温度） ⑥泵轴承损坏
国电联合动力技术有限公司 3MW风机液压系统使用说明书 Engineering Document Doc No.: PHBJ-IM-10052-A0-0-SH 1. 范围 本操作说明书适用于国电联合动力技术有限公司3MW风机液压系统使用说明书(以下简称系统); 本操作说明书规定了系统的使用方法，常规保养和常见故障的处理方法。 2. 系统简介 本系统主要用于3MW风机的转子刹车，偏航刹车和主轴插销控制。 2.1 系统组成 本系统由液压动力站总成和管道组成。 2.2 主要工作参数： 2.2.1 主齿轮泵： PGP502A0012CH1H1NE3E2B1B1 (1.2ml/r) 最大工作压力： 25 MPa 数量： 1台 辅应急手动泵: HP10-21A-O-N-B(10.6ml/stroke) 2.2.2 电动机 电机型号： MS802-4-B14-400/50-IP55 输出功率： 0.75 KW 转速： 1500 rpm 数量： 1台 2.2.3 电加热器 型号： SK7787-220-170 功率： 170W 220VAC 50Hz 数量： 1 台 2.2.5 供电要求 电动机为：三相 AC400V, 50Hz 电加热器: 单相 AC220V, 50Hz 控制电源和电磁铁电源为： DC24V 2.2.6 油箱容积 有效容积为12L，最大容积为15L。 2.2.7 液压工作液 Mobil SHC 524油液清洁度应保持在NAS 8级（ISO 17/14）,最低不能超 过NAS9级( ISO 18/15),油液含水量不超过0.1%。
2.3 外形及安装说明 外形, 外接管路及地脚螺钉尺寸见所附外形图 3. 工况说明： 系统液压回路及相关的技术参数见液压系统原理图和附件样本。 系统由电机泵组(6,7，8)提供动力, 系统压力由溢流阀(13.1)调整至170bar, 蓄能器(22,23)提供应急动力源, 压力传感器(19.3)监控主系统压力, 压力 传感器(19.2)监控偏航刹车压力, 压力传感器(19.1)监控主轴刹车压力,节 流阀(24)平时处于关断状态, 在泵卸荷时才需要开启. 3.1 转子制动回路 转子制动器系统用来停止转子。 正常工作时, 电磁换向阀(15.1,27.1)电磁铁Y1,Y2得电, 转子刹车释放. 应急情况下, Y1, Y2失电, 蓄能器(23)压力油经电磁阀(15.1)进入刹车卡 钳, 转子制动. 压力继电器(3.8)在刹车油腔低于10bar时断开发讯. 压力 传感器(19.3)监控蓄能器(23)充压情况. 压力传感器(19.1)监控转子刹车 压力情况.减压阀(16)控制刹车油最高压力. 节流阀(17.1)控制刹车起压时 间. 3.2 偏航刹车回路 偏航制动器系统用来停止机舱旋转。 电磁换向阀(27.2)得电, 偏航刹车释放. 电磁换向阀(27.3)得电, 偏航 刹车半刹, 溢流阀(13.3)调整半刹时的压力. 节流阀(17.2)控制刹车起压时 间.电磁换向阀（15.2）在偏航半刹和解缆时得电。 3.3 主轴插销回路 主轴插销回路是用来在停机后防止主轴在外力作用下继续旋转。 手动泵（11.2）用于给主轴插销油缸加压，手动换向阀（26）控制压力油的 流向，以控制主轴插销油缸伸出或者缩回。 3.2 使用条件说明 3.2.1 液位：工作油路液位应保持在油箱高度的70%左右。 油箱上设有液位液温控制器，当液位低时，SL液位控制器断开，提示使 用人员加油。 3.2.2 油温：油温要求控制在2℃和70℃之间； 当油温低时，加热器自动启动； 当油温高于700C时，油温控制器ST断开，高温报警. 3.2.3 压力：系统主轴刹车压力由S1,BP1,BP2和BP3监控, BP1输出为 4~20mA(0~250bar)信号,对应应急动力源压力,S1监控刹车压力, 低于 10bar时断开. BP2输出为4~20mA(0~250bar)信号,对应应监控高速轴刹 车压力,偏航刹车压力由BP3监控, 输出为4~20mA(0~250bar)模拟信号.
意大利Atos/Scoda公司为 北京电力设备厂制造 目录 液压系统元件清单 (1) 油缸组件元件清单 (4) 总装图 (5) 主要调节元件及电磁阀 (8) 液压系统原理图 (9) 电气接线图 (10) 变加载系统说明书 (11) 装配、调试和维护指南 (23) 元件技术资料 (27)
液压系统元件清单 用户：北京电力设备总厂设计号：XINYANG- ZGM -113G-25MG40.11.14 原理图号：7A0102 日期：2007/09/24 序号数量型号元件 1 1 7A0836-01 油箱（920升） 2 1 6A0826-02 油箱盖 3 1 6A0811-03 液压系统上盖 4 1 6A0811-04 人孔盖 5 1 6A0811-05 前面板 6 1 6A0827-06 顶板 7 1 6A0827-07 侧板 8 1 06C401 联接板 10 1 Y-LVT-127 液位计 11 1 Y-FAC-90C 加油口油塞 12 1 Y-SAC-050/003 空气滤清器 13 1 Y-EH-1/650-IP56 加热器 14 1 Y-AQO-25 球阀 15 1 X-RE-301 10 冷却器 16 1 Y-WSV-12/220AC 10 电磁水阀 Y-9-TR6-B-4-B-C-A-I-J-2-000X00300x 17 2 温度开关 x 18 1 Y-9-3051TG4A2B21AQ4M5 压力变送器 20 2 Y-FPF-102/10/E 10 回油过滤器
21 1 Y-AQOT-20 球阀 30 1 Y-MELF-7.5KW-4P-B5/132-IP56 电动机 31 1 Y-LMC6G2 壳罩 32 1 Y-GA-122 联轴器 33 1 PFG-214/RO 齿轮泵 34 1 Y-9-OQT-15 球阀 35 2 Y-FMP-065/1/B/10/VE 高压滤油器 36 2 ADR-15 30 单向阀 37 1 Y-STDFL-R02-GDID-1-0800 软管 40 1 Y-MELF-1, 1KW-4P-B5/90-IP56 电动机 41 1 Y-LMC2G1 壳罩 42 1 Y-GA-41 联轴器 43 1 PFG-128 齿轮泵 44 1 ADR-10 30 单向阀 45 1 6A0501-M5/250 油路块 46 2 DHI-0714/WP-X 230/50/60AC 23 电磁换向阀 47 1 Y-STDFL-R01-ICIC-1-0790 软管 50 1 6A0502-01 油路块 51 1 HR-011 10 单向阀 52 1 HMP-011/350 20 溢流阀 53 3 HMP-014/350 20 溢流阀 54 3 DHI-0751/2/WP-X 230/50/60AC 24 电磁换向阀
