探究液压驱动四足机器人机械结构设计
液压驱动四足机器人属于一种人类仿生机械设备，并且机器人的关节相对较多，其结构相对较为复杂，主要是采用仿生的方式，展开液压驱动四足机器人的总体设计。同时，液压驱动四足机器人的出现，为很多相关工作的展开，提供了相对便利的条件。因此，本文对液压驱动四足机器人结构设计的相关内容，展开了分析和阐述。
标签：液压驱动;四足机器人;机械结构;
先进技术的不断发展，机器人在很多行业领域中，得到了广泛的应用，然而液压驱动四足机器人主要危险性不确定的情况，有着良好的适应能力，并且可以很好的完成各项任务，。但是，要想保证液压驱动四足机器人使用的稳定性，需要对其机械机构进行一定的明确，并且对自身的运行状态进行协调和控制，实现液压驱动四足机器人在工作中的稳定性。可靠性以及实时性、开放性等有点，这样对其相关行业的发展，也是非常有利的。
1、液压驱动四足机器人分析

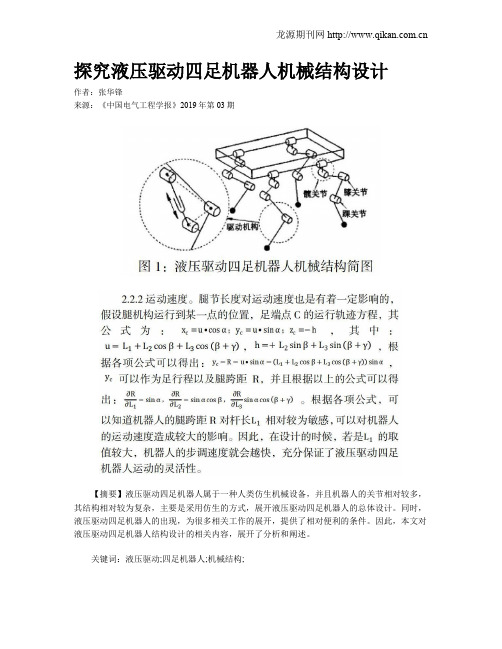

一般情況下在静止的状态下，液压驱动四足机器人具有冗余自由度，并且前面的两条腿，与后面的两条腿呈现的对称弯曲的状态，图1为液压驱动四足机器人机械结构简图。其实，液压驱动四足机器人主要是由躯体和4条腿组成，并且每条腿有3个关节，其中与躯体连接的髋关节拥有两个自由度，其自由度程度相互垂直的状态，并且膝关节和踝关节各拥有一个自由度【1】外，液压驱动四足机器人中的驱动关节呈现一个平面四连杆机构，将液压缸为驱动的原动力，并且用过利用液压缸活塞杆的伸缩，可以在一定程度上改变环节活动的角度，以此保证液压驱动四足机器人的灵活性，为相关生产工作综合效益的提升，给予了一定的支持和保障。
2、机械结构设计
液压驱动四足机器人机械结构设计主要是从总体结构、结构参数、人机体设计等方面展开，下面就针对这点内容展开了分析和阐述。
2.1总体结构设计
总体结构设计所包括的内容有很多，例如：腿模块自由度选择、腿结构形式、安装等方面，具体的内容如下。
2.1.1腿模块自由度选择。腿机构可以控制的自由度越多，其灵活性就会相对较好，但是每一个可以控制的自由度需要设置一套驱动系统和一套传动机构，这样每一个自由度的重量就会有所增加【2】。因此，在该方面设计的时候，在满足自由活动的条件下，自由度越少越好，避免给液压驱动四足机器人的活动造成
