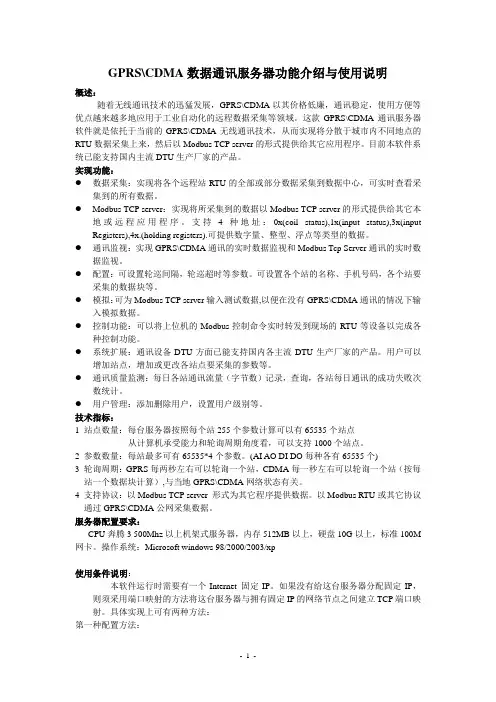

GPRS\CDMA数据通讯服务器功能介绍与使用说明
概述：
随着无线通讯技术的迅猛发展，GPRS\CDMA以其价格低廉，通讯稳定，使用方便等优点越来越多地应用于工业自动化的远程数据采集等领域。这款GPRS\CDMA通讯服务器软件就是依托于当前的GPRS\CDMA无线通讯技术，从而实现将分散于城市内不同地点的RTU数据采集上来，然后以Modbus TCP server的形式提供给其它应用程序。目前本软件系统已能支持国内主流DTU生产厂家的产品。
实现功能：
●数据采集：实现将各个远程站RTU的全部或部分数据采集到数据中心，可实时查看采
集到的所有数据。
●Modbus TCP server：实现将所采集到的数据以Modbus TCP server的形式提供给其它本
地或远程应用程序。支持4种地址：0x(coil status),1x(input status),3x(input Registers),4x.(holding registers).可提供数字量、整型、浮点等类型的数据。
●通讯监视：实现GPRS\CDMA通讯的实时数据监视和Modbus Tcp Server通讯的实时数
据监视。
●配置：可设置轮巡间隔，轮巡超时等参数。可设置各个站的名称、手机号码，各个站要
采集的数据块等。
●模拟：可为 Modbus TCP server输入测试数据,以便在没有GPRS\CDMA通讯的情况下输
入模拟数据。
●控制功能：可以将上位机的Modbus控制命令实时转发到现场的RTU等设备以完成各
种控制功能。
●系统扩展：通讯设备DTU方面已能支持国内各主流DTU生产厂家的产品。用户可以
增加站点，增加或更改各站点要采集的参数等。
●通讯质量监测：每日各站通讯流量（字节数）记录，查询，各站每日通讯的成功失败次
数统计。
●用户管理：添加删除用户，设置用户级别等。
技术指标：
1 站点数量：每台服务器按照每个站255个参数计算可以有65535个站点
从计算机承受能力和轮询周期角度看，可以支持1000个站点。
2 参数数量：每站最多可有65535*4个参数。(AI AO DI DO每种各有65535个)
3 轮询周期：GPRS每两秒左右可以轮询一个站，CDMA每一秒左右可以轮询一个站（按每站一个数据块计算）,与当地GPRS\CDMA网络状态有关。
4 支持协议：以Modbus TCP server 形式为其它程序提供数据。以Modbus RTU或其它协议通过GPRS\CDMA公网采集数据。
服务器配置要求：
CPU奔腾3 500Mhz以上机架式服务器，内存512MB以上，硬盘10G以上，标准100M 网卡。操作系统：Microsoft windows 98/2000/2003/xp
使用条件说明：
本软件运行时需要有一个Internet 固定IP。如果没有给这台服务器分配固定IP，则须采用端口映射的方法将这台服务器与拥有固定IP的网络节点之间建立TCP端口映射。具体实现上可有两种方法：
第一种配置方法：
GPRS\CDMA数据通讯服务器（下称服务器）需要两块网卡，一个连接Internet 一个连接内网。可以在本软件上查看内网IP。这样Modbus Client就可以按照这个IP访问Modbus server的数据了。(IP地址可在网上邻居属性中设置)如图：
第二种网络配置方法：将服务器放在内网中，通过端口映射来实现内网与公网的通讯。具体实现如示意图：
GPRS\CDMA为每一个DTU配一电信的开通GPRS\CDMA服务的手机卡。在本软件的配置界面上设好每一个DTU的手机号。
GPRS\CDMA资费：在DTU与本软件系统通讯过程中：能引起数据流量计费的过程有1、DTU登录到数据中心（44字节）。2、心跳包（44字节）3 、Modbus 数据通讯（取决于该系统要采集的数据量的大小和采集频率详见下表）。每次收发冗余数据44字节。
操作说明：主界面：
主界面上半部分是GPRS数据服务中心信息,左面是在线DTU信息，右面为实时通讯数据监视。点击下面的设置按钮可进入设置界面。
在此画面上，站点巡测周期表示在实际巡测中的最短巡测周期。在左边的树形列表中选中“GPRS前置机“，然后点击“增加RTU”按钮，可增加远程站点（RTU数）。选中一个RTU 节点可更改它的DTU的手机号配置，巡测周期等。如图：
在节点上双击，可以更改节点名称。选中一个RTU节点，点击“增加数据块”按钮可增加该站点的数据块。也可通过双击来改名字。如图：
可配置选中数据块节点的起始地址，长度等。
点击确定可将所做的更改保存，点击取消将不做任何实际修改而退出。
主界面的下半部分为Modbus server实时数据显示的信息。
可查看各个RTU相应地址的数据。下面是显示设置和服务器地址空间分配。前一个服务器地址空间是每个站的基地址。点击输入测试值按钮可弹出测试值输入对话框。该对话框主要功能为在GPRS\CDMA服务中心没有采到数据时提供模拟的数据，可以各种方式输入数据。如图：
，
点击更新就可将相应站的相应地址的数据更新。
左下角为当前Modbus server的IP地址。端口默认为502。
通讯实时数据监控窗体为CDMA数据通讯和Modbus数据通讯监控。
点击数据中心下的立即巡测可弹出立即巡测功能窗体：
点击连接记录可弹出连接记录查询窗体。
点击通讯质量窗体可查看各站的通讯成功与失败次数记录。
点击数据流量统计可查看今日凌晨12点到现在的通讯流量统计。点击查询可查看数据流量的历史数据。
可选择日期或月份，可按日或按月统计。
点击窗体菜单下的重排命令，可使窗体立即恢复默认状态。
