三端稳压器(7812,7085等)并联扩流电路
用78xx系列三端稳压器设计一款最大1A输出电流的稳压器很简单，但当输出电流高于1A 时，就会出现许多问题。为提供大输出电流，稳压器通常使用并联的功率晶体管。这些功率晶体管的工作点（operating point ）很难设计。因为晶体管的集极和射极需要必不可少的功率电阻来设计直流工作点，而功率晶体管和功率电阻都要消耗很大功率，因此设计中要加散热措施。本设计实例是一个可提供大输出电流的简单稳压器。基本的构想是并联多个三端稳压器。每只78xx系列稳压器能提供1A电流，并且有5 、 6 、8 、9 、12 、15 、18和24V多种电压版本。本文以7812为例.
图1显示两只并联的7812 。
图1 :两只7812并联，将输出电流加倍至2A。
图2 :用20只7812将图1中电路的输出能力提升至20A。
两只7812独立工作，每只提供最大1A电流。D1和D2完成两只稳压器的隔离。输出电压为稳压器的标称输出电压减去二极管压降：VOUT=VREG –VD 。在COM端接地(0V)情况下，稳压器的输出电压为VOUT 。若要将图1中的输出电压提高到与三端稳压器标称值一致，COM端电位必须比接地高出一个二极管压降。 C 、C1和C2为滤波电容。图2显示了一个使用20只7812 ，可提供20A电流的稳压器。所有的二极管均为1N4007 。C=47000 μ F ，所有带编号的电容均为4700 μ F 。7812均固定到一个散热片上，并用一个小风扇降温。采用这种设计概念，可以将电路的输出电流扩充至数百安培。
（1）概述
PC电源从80年代初出现,伴随PC的演变而不断发展,约有20年的历史了,它的基本作用就是从供电电网中获取能量然后转变为适合PC使用的低压直流电能,同时完成必要的安全隔离功能。
PC电源是一种开关电源,采用了PWM方式的开关变换技术,从电网获取的能量要经过整流、滤波、斩波、降压、再整流、滤波等转换过程,并采用负反馈技术使得输出电压保持稳定。相比较线性电源具有体积小、效率高的优点。
在PC电源发展过程中也出现过一些不同的类型和标准,由早期的A T类发展到A TX类,再发展到现在的A TX12V（P4）类,输出电压由最初的4组增加到6组。这些演变是与PC逐渐发展起来的多样化的电源管理功能、多样化的配置以及PC系统电源总线结构密切相关的。
电源是PC的一个关键部件,不仅在性能上要符合相应的标准和规范,而且它的负载能力、可靠性、以及对主板和外设的适应性和兼容性都对整机系统的可靠、稳定运行有很大的影响。接下来我会从电源应符合的标准与规范、电源可靠性、功率与负载分配以及电源与主板和外设的兼容等方面与大家共同作一些探讨。
（2）电源应符合的标准与规范
与PC电源相关的标准和规范有很多,它们从不同的角度对电源提出了不同的要求,是电源是否合格的重要判据,在此对它们分成两类作一简单介绍：
一类标准是强制性标准,是电源必须满足的标准。
电气安全方面：GB 4943-2001《信息技术设备(包括电气事务设备)的安全》（等同IEC 950-1986）。产品不仅要符合该标准的要求,而且还必须能够获得权威机构的认可才能够进行生产和销售,也就是通常所说的安全认证。产品的安全性是每个国家和地区都非常重视的问题,因为它直接关乎到人的生命安全。国内的安全认证叫做长城认证,由中国电工产品认证委员会（CCEE）专门进行电工产品安全认证和相关的合格认证活动。电磁兼容方面：GB 9254-1998《信息技术设备的无线电骚扰限值和测量方法》（等同CISPR 22:1997）。该标准主要对产品产生的传导干扰和辐射干扰提出了限制。其目的就是要求产品在使用时,不能干扰其他设备的正常运行。
谐波电流方面：GB 17625.1-1998《低压电气及电子设备发出的谐波电流限值（设备每相输入电流≤16A）》（等同IEC 61000-3-2:1995）。该标准是针对产品对电网造成的影响而制定的,这种影响称为电力污染,谐波电流的问题也是一个越来越受人们重视的问题,欧洲地区已经从2001年起开始强制实施谐波电流限制的标准,国内从1998年就颁布了相应的标准,但尚未强制实施。对谐波电流进行抑制的技术习惯上也叫功率因数校正技术（PFC）。
所有强制性的标准有合并到一起进行认证的趋势,已经有相关的文件颁布,将会在2003年实施。实施后认证名称称为CCC认证。
另一类标准是非强制性的标准,也可以叫做推荐标准。
电磁兼容方面：GB/T 17618-1998《信息技术设备抗扰度限值和测量方法》（等同CISPR 24:1997）。该标准与GB 9254-2001《信息技术设备的无线电骚扰限值和测量方法》其实是产品电磁兼容性的两个方面,GB9254着眼于产品发出的干扰,而GB 17618则是产品应具备的抗干扰能力,只有同时满足这两方面的要求才算完善的产品,才能保证不同的设备同时使用时不会互相影响。但这两方面有轻重之分,而干扰相比较抗扰会造成更严重的问题,所以GB 9254是强制性标准而GB/T 17618属于推荐标准。
综合性：GB/T 14714-1993《微小型计算机系统设备用开关电源通用技术条件》该标准在国际上并没有相对应的标准,是我国专门针对计算机电源产品编写的一份指导性的标准,它的内容涉及产品的性能、环境、制造、检测、包装、运输等等内容。虽然不属于强制性标准,但它所包含的内容比较全面,有很好的参考价值和指导意义。
Intel：《A TX/A TX12V Power Supply Design Guide》,《SFX/SFX12V Power Supply Design Guide》。最后要介绍的规范,就是Intel的这两个电源设计指南,这两份设计指南虽然不是由国家机构发布的标准,严格意义上也不是规范文件,但它却是目前PC电源领域最重要的产品设计参考,因为Intel在PC领域长期处于绝对的领先地位,成了事实上的行业“领头羊”和兼容标准。这两份设计指南中对PC电源作了非常详尽的描述,从外形结构、接口定义到各个输入输出参数的定义和设定,几乎涵盖PC电源所有特性。目前全球绝大多数的PC电源都在依据该指南进行设计、测试、和评价。
（3）电源的可靠性
电源是在进行能量的处理,其内部器件要承受高电压、大电流、高功率和热量损耗,是整机中容易发生故障的一个部件,因此它的可靠性对整机可靠性有非常重要的意义。据统计显示：引起设备不可靠的原因设计错误约占1/3,元器件质量约占1/3,制造、操作和维护约占1/3。其实后两方面也与设计阶段的考虑不周有关。为了取得高可靠性,必须从设计阶段就开始考虑可靠性的问题。
要获得高的可靠性设计是最重要的,设计中主要从以下几个角度来处理：
优选线路。电路设计中尽量多利用标准化的电路或是经过考验可靠性高的电路,并且应尽量采用成熟的技术。
电路设计遵循简化原则。在保证设计功能和指标的前提下尽可能以最简单的线路和最少量的元器件来实现设计,减少元器件数量的同时也要压缩品种数可规格。从可靠性角度出发不能为了性能的少许改进而增加大量元器件,要有足够的容差设计和最坏情况设计。也就是要考虑元器件参数的公差、漂移以及随环境条件的变化等因素。
正确选用元器件,并针对元器件工作应力合理进行降额设计。正确选用元器件的类型是首要的,这需要设计者对每种器件的类型有足够的认识。选定类型后再进行降额设计,降额是指元器件在低于其额定值的应力条件下工作。按照元器件类型和降额曲线分别进行温度、电压、功率的降额设计。
提高可靠性的方法除了进行良好设计外,还可以通过实验方法进行,其过程是不断恶化产品的环境条件（电压、温度等）直至失效,就可找到最薄弱的环节,然后改进该环节,再继续恶化环境条件,该方法是比较实用的一种方法。
可靠性的衡量是失效率或是平均无故障时间MTBF,两者互为倒数。MTBF可以进行计算或是通过试验来测定和验证,国内多采用试验验证方法,依据GB/T 5080.7-1986采用定时（定数）截尾试验方案,进行是否达到预定MTBF的判断。
单片机稳压电路设计 引言:众所周知，许多科学实验都离不开电，并且在这些实验中经常会对通电时间、电压高低、电流大小以及动态指标有着特殊的要求，因此，如果实验电源不仅具有良好的输出质量而且还具有多功能以及一定的智能化，那么就省去了许多不精确的人为操作，取而代之的是精确的微机控制，而我们所要做的就是在实验开始前对一些参数进行预设。这将会给各个领域中的实验研究带来不同程度的便捷与高效。因此，直流电源今后的发展目标之一就是不仅要在性能上做到效率高、噪声低、高次谐波低、既节能又不干扰环境，还要在功能上力求实现数控化、多功能化与智能化。本文所介绍的就是一个将开关电源和线性电源有机地结合起来，兼具二者优点的高性能单片机稳压电路设计。由于在该电源中引入了单片机控制，故该电源还具有一定的智能化,可实现定时开、关机，定时变压，显示输出电压、电流，预置输出电压值等功能。 摘要：介绍了一种将开关电源与线性电源有机地结合在一起，输出电压采用分档切换方式的高性能单片机稳压电路，该电源不仅具有开关电源体积小，损耗低的优点，还具有线性电源输出电压纹波小，输出特性好的优
点。并且引入单片机控制，使其在功能上具有一定智能化。 关键词：稳压电源；单片机；高性能;单片机稳压电 路设计 1 电路原理与硬件实现 该电源主要分为整流、变压部分，调压、稳压部分以及控制部分。具体地说是用开关电路实现整流与初级变压，用可调三端稳压器实现调压与稳压，而用单片机控 制整个电源的工作。电路原理图见图1。交流输入经整 流后，送入高频开关电路。高频变压器输出端共有6路，其中3路作为辅助电源，另3路作为主功率输出的前级线圈。为提高输出电压精度并减少损耗，主功率输出采用 电压分档调节的方法，由于输出电压为0～30V，故考虑 分3档比较合适。其中Vc为单片机D/A变换器输出的电压值，Vc的变化将直接决定输出电压的变化。Vin由开 关电路的输出端提供，Vin大小的调整是通过单片机控 制继电器的开合来实现不同个数的开关电路输出端的电 容的串联来实现的。因为Vin是随着输出给定Vc变化的,Vc小Vin也小，Vc大Vin也大，故当输出电压在0～30V间变化时,三端可调稳压器的输入端与输出端的压差 均不会很大,这样既保证了精确调压,又减少了线性电路

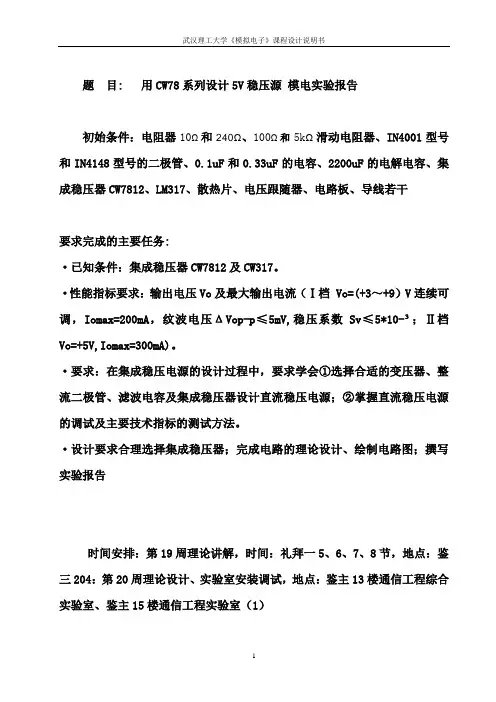

直流稳压电源电路的设计实验报告 一、实验目的 1、了解直流稳压电源的工作原理。 2、设计直流稳压电路，要求输入电压：220V市电，50Hz，用单变压器设计并制作能够输出一组固定+15V输出直流电压和一组+1.2V~+12V连续可调的直流稳压电源电路，两组输出电流分别I O≥500mA。 3、了解掌握Proteus软件的基本操作与应用。 二、实验线路及原理 1、实验原理 （1）直流稳压电源 直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下： 图2-1 直流稳压电源的原理框图和波形变换 其中： 1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。 2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。 3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。 4）稳压电路：其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。 （2）整流电路 常采用二极管单相全波整流电路，电路如图2-2所示。在u2的正半周内，二极管D1、D2导通，D3、D4截止；u2的负半周内，D3、D4导通，D1、D2截止。正负半周内部都有电流流过的负载电阻RL，且方向是一致的。电路的输出波形如图2-3所示。 t
课程设计说明书 题目：直流稳压电源设计 课程名称：模拟电子技术 学院：电子信息与电气工程学院学生姓名： 学号： 专业班级: 指导教师： 2015年 6 月6日
课程设计任务书
固定直流稳压电源设计 摘要: 通过模拟电子技术设计固定直流稳压电源，主要运用变压器，整流二极管，电解电容，稳压器等器件.该固定直流稳压系统先通过将220V市电降压，再经过整流二极管1N4007进行整流，通过电容滤波之后，采用稳压芯片7805，7905分别对其进行稳压，从而输出的稳定电压（+5V/-5V）。 关键词：变压;整流;滤波;稳压;
目录 1.设计背景 (1) 1.1设计背景 (1) 1.2设计目的 (1) 2.设计方案 (1) 2.1电路概述 (1) 2.2整流电路 (3) 2.3稳压电路 (4) 2.4固定直流稳压电源电路设计 (5) 3.方案实施 (6) 3.1电路仿真设计与仿真 (6) 3.2Altium Designer设计原理图及PCB设计 (7) 3.3电路板的制作与调试 (8) 3.4相关数据测量 (8) 4.结果与结论 (9) 5.收获与致谢 (9) 6.参考文献 (10) 7.附件 (10) 7.1电路实物图 (10) 7.2元器件清单 (11)
1. 设计背景 1.1设计背景 随着科技日新月异的发展，越来越多的小型电子产品出现在我们身边，它们一般都需要稳定的直流电源供电，电池作为低效率，高污染的产品不能得到广泛的使用，而我们最常见到的电源就是220V的交流电源，再次情况下，我们设计了一个转换装置，从而可以使其给小型电子设备供电，达到及节能又环保，既方便有快捷的目的。 1.2设计目的 设计这个固定直流稳压电源是为了锻炼学生的动手能力，理论与实践相结合，更有利于同学们在学习中积极的思考，培养同学们对学习的兴趣；而且，检验了同学们对电路仿真软件和DXP这些软件的熟悉程度，进一步加深了对这些软件的理解，提高了应用能力；另外，让同学们看到，理论知识在现实生活中的应用，知道了这些知识的重要性，要更加努力的学习。本次课程设计就是在这样的一个背景下而进行的一次十分重要的实习安排。 2. 设计方案 2.1电路概述 根据电路的特点和性质，电路可有这几部分组成，变压器电路部分，整流电路部分，滤波电路部分，稳压电路部分。 变压器电路可以使电压达到设备可以使用的一个电压范围，如下图所示。 整流电路使用来把变压器副边通过的交流电压转换为直流电压，满足设备需要直流电源供电的要求。即将正弦波电压转换为单一方向的脉动电压，半波整流电路和全波整流电路的输出波形如下图所示。但实际情况是整流后还含有较大的交流分量，会影响负载电路的正常工作。 滤波电路是用来进一步的减少电路中的交流分量，增加电路中的直流分量，使输出电压平滑。理想情况下，应将交流分量全部滤掉，使滤波电路的输出电压仅为
多路输出直流稳压源 一课程设计任务 (1) 1.1设计题目 (1) 1.2设计要求 (1) 1.3设计目的 (1) 二多路输出直流稳压源设计各部分电路设计及说明 (2) 2.1设计框图 (2) 2.2降压电路 (2) 2.3整流电路 (3) 2.3.1半波式整流电路 (3) 2.3.2桥式整流电路 (4) 2.4滤波电路 (6) 2.4.1电容滤波电路 (6) 2.4.2电感滤波电路 (8) 2.4.3π型滤波电路 (8) 2.5 稳压电路 (9) 2.5.1串联型稳压电路的工作原理 (9) 2.5.2三端固定输出集成稳压器 (11) 2.5.3三端固定输出集成稳压器的内部电路结构 (12) 2.5.4三端固定输出支流稳压器的基本应用电路 (13) 2.5.5提高电压输出的电路 (14) 2.5.6输出正、负电压的电路 (14) 三安装调试 (15) 四心得体会 (15) 五元器件清单 (17) 六参考文献 (18) 附录设计总图 (19) 一课程设计任务 1.1设计题目 多路输出直流稳压源。
1.2设计要求 1）输出+5V/1A、-5V/1A、+12V/1A、-12V/1A、+5V/3A。 2）安装调试。 3）写出报告。 4）写出课设体会。 1.3设计目的 1）通过对模拟电子技术的课程设计，使所学的理论知识得到巩固、扩大、深入和系统化。2）培养综合运用所学的知识解决实际工程问题的能力，初步掌握模拟电路设计的方法和步骤。3）训练和提高编写设计文件，进行各种元器件和绘制电路的能力和技巧。 4）提高独立钻研问题的能力，培养严肃认真，实事求是，刻苦钻研的工作作风。 一、概要说明 本文选择的制作项目，是一个可作为实验用的小功率多路输出的集成稳压电路。其理论知识对应于（全国中等职业技术电工类专业通用教材）《电子技术基础（第四版）》§5-5所编内容。 此类电路的应用具有现实意义，其操作难度适中，元器件属通用型，工具与测试仪器也是常规的，因此，组织实际操作没有技术上的困难。 进行这类电子制作要达成的目标是： 1.从原理上，将单元电路组合成具有四种直流电压输出的电源；组成具有不稳压和稳压两种直流电源；组成固定和可调输出两种直流稳压电源。 2.从数据上，熟悉器件规格的选用原则和数据。例如，滤波电容的耐压数值等。 3.从方法上，力求掌握电路制图和识图的基本要求与规范。以及器件的辨识和常规测量。 4.从操作上，将电路中的器件比较合理的安排在线路板上，并能进行焊接、检查和基本测试。
开关型稳压电路的工作原理 开关型稳压电源的原理可用图1的电路加以说明。它由调整管、滤波电路、比较器、三角波发生器、比较放大器和基准源等部分构成。 图1 开关型稳压电源原理图三角波发生器通过比较器产生一个方波vB，去控制调整管的通断。当调整管导通时，向电感充电。当调整管截止时，必须给电感中的电流提供一个泄放通路。续流二极管 D 即
可起到这个作用，有利于保护调整管。根据电路图的接线，当三角波的幅度小于比较放大器的输出时，比较器输出高电平，（输出波形中电位水平高于高电平最小值的部分，对方波而言，相当方波存在的部分）。对应调整管的导通时间为ton；反之为低电平，（输出波形中电位水平低于低电平最大值的部分，对方波而言，相当方波不存在的部分）。对应调整管的截止时间为toff 。 为了稳定输出电压，应按电压负反馈方式引入反馈，以确定基准源和比较放大器的连线。设输出电压增加，FVO增加，比较放大器的输出VF减小，比较器方波输出toff增加，调整管导通时间减小，输出电压下降。起到了稳压作用。 各点波形见图2。由于调整管发射极输出为方波，有滤波电感的存在，使输出电流iL为锯齿波，趋于平滑。输出则为带纹波的直流电压。 忽略电感的直流电阻，输出电压VO即为vE的平均分量。于是有 q 称为占空比，方波高电平的时间占整个周期的百分比。在输入电压一定时，输出电压与占空比成正比，可以通过改变比较器输出方波的宽度（占空比）来控制输出电压值。这种控制方式称为脉冲宽度调制（PWM）。
图2 开关电源波形图由以上分析可以得出如下结论： 1．调整管工作在开关状态，功耗大大降低，电源效率大为提高； 2．调整管在开关状态下工作，为得到直流输出，必须在输出端加滤波器； 3．可通过脉冲宽度的控制方便地改变输出电压值； 4．在许多场合可以省去电源变压器； 5．由于开关频率较高，滤波电容和滤波电感的体积可大大减小。
开关稳压电源设计报告 成员名字：方愿岭段洁斐梅二召 摘要：为提高电源的利用效率和缩小设计电源的尺寸，本文介绍一种含有MC3406集成芯片的开关稳压电源，并对成芯片内部结构和外部电路作简要介绍，最终给出一个完整的开关稳压电路设计电路并对电路作具体论证最终完成开关稳压电源的实物制作。 A switching power supply design report Abstract:In order to improve the efficiency in the use of the power supply and reduce the size of the power source design, this paper introduces a kind of contains MC34063 integrated chips of a switching power supply, and the integrated chip internal structure and external circuit is briefly introduced, finally give a complete a switching circuit design circuit to make concrete demonstration and circuit switching power supply finally complete the making of objects. 关键词：开关稳压电源；整流滤波电路；PWM控制电路；MC34063 引言 电源是各种电子设备的核心，因此电源的优劣直接关系到电子设计的好坏。另外电子设计者不得不考虑的一个问题就是效率问题，所
直流稳压电源设计 姓名:_ 学号：_ 专业： 班级：_______ 2012年3月12号 课题： 220v交流电转５v直流电的电源设计
一．电路实现功能 该电路输入家用220v交流电，经过全桥整流，稳压后输出稳定的5v直流电。 二．特点 方便实用，输出电压稳定，最大输出电流为1A，电路能带动一定的负载 设计方案 设计思路： 考虑到直流电流电源。我们用四个1N4007四个晶体管构成桥式整流桥。，将220V50Hz的交流电转换为直流电。以电容元件进行整流。因为我们要输出5V的电压，所以选用7805。 设计原理连接图： 一、变压器变压 220V交流电端子连一个降变压器把电压值降到8V左右
二、 单项桥式全波整流电路 根据图，输出的平均电压值0()201sin ()AV U d π ωτωτπ=?
即：0()20.9AV U U 三、 电容滤波 本设计我们使用电容滤波，滤波后，输出电压平均值增大，脉动变小。 C 越大， RL 越大，τ越大，放电越慢，曲线越平滑，脉动越小。 四、 直流稳压 因为要输出5V 的电压，所以选用LM7805三端稳压器件 五、 总电路

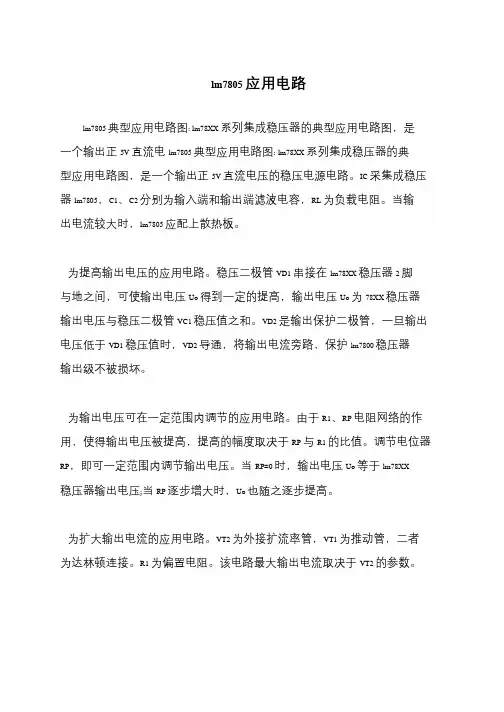

如图所示电路为输出电压+5V、输出电流1.5A的稳压电源。它由电源变压器B，桥式整流电路D1～D4，滤波电容C1、C3，防止自激电容C2、C3和一只固定式三端稳压器(7805)极为简捷方便地搭成的。 220V交流市电通过电源变压器变换成交流低压，再经过桥式整流电路D1～D4和滤波电容C1的整流和滤波，在固定式三端稳压器LM7805的Vin和GND两端形成一个并不十分稳定的直流电压(该电压常常会因为市电电压的波动或负载的变化等原因而发生变化)。此直流电压经过LM7805的稳压和C3的滤波便在稳压电源的输出端产生了精度高、稳定度好的直流输出电压。本稳压电源可作为TTL电路或单片机电路的电源。三端稳压器是一种标准化、系列化的通用线性稳压电源集成电路，以其体积小、成本低、性能好、工作可靠性高、使用简捷方便等特点，成为目前稳压电源中应用最为广泛的一种单片式集成稳压器件。 六、实验所需元器件 万用板一个，1N4007晶体管四个，（220伏至8伏） 交流变压器一个，电解电容2200μF一个，电解电容 100μF一个，电容0.1F两个，LM7805三端稳压器一 个。电烙铁一个，松香若干，锡丝若干~~
直流稳压电源的设计实验报告 一、实验目的 1.学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源 2.掌握直流稳压电源的调试及主要技术指标的测量方法 二、实验任务 利用7812、7912设计一个输出±12V 、1A 的直流稳压电源； 三、实验要求 1）画出系统电路图，并画出变压器输出、滤波电路输出及稳压输出的电压波形； 2）输入工频220V 交流电的情况下，确定变压器变比； 3）在满载情况下选择滤波电容的大小（取5倍工频半周期）； 4）求滤波电路的输出电压； 5）说明三端稳压器输入、输出端电容的作用及选取的容值。 四、实验原理 1.直流电源的基本组成 变压器：将220V 的电网电压转化成所需要的交流电压。 整流电路：利用二极管的单向导电性，将正负交替的交流电压变换成单一方向的直流脉动电压。 滤波电路：将脉动电压中的文波成分滤掉，使输出为比较平滑的直流电压。 稳压电路：使输出的电压保持稳定。 4.2 变压模块 变压器：将220V 的电网电压转化成所需要的交流电压。 4.2 整流桥模块 整流电路的任务是将交流电变换为直流电。完成这一任务主要是靠二极管的单向导电作用，因此二极管是构成整流电路的关键元件。管D 1～D 4接成电桥的形式，故有桥式整流电路之称。 由上面的电路图，可以得出输出电压平均值：2)(9.0U U AV o ≈ ，由此可以得V U 152=即可 即变压器副边电压的有效值为15V 计算匝数比为 220/15=15 2.器件选择的一般原则 选择整流器 流过二极管的的平均电流: I D =1/2 I L 在此实验设计中I L 的大小大约为1A 反向电压的最大值：Urm=2U 2 选择二极管时为了安全起见，选择二极管的最大整流电路I DF 应大于流过二极
新疆工程学院 实训报告 实训科目电子技术实训 系部机械系 专业 班级 姓名 实训地点教室及电子实验室指导教师李积芳 完成日期 新疆工程学院教务处
新疆工程学院 电气与信息工程系电子实训任务书
新疆工程学院电子实训成绩表 （注意：旷课一票否决）目录
摘要 第一章引言 (3) 1.1硬件电路设计要求电路设计 (4) 1.11元件选取电源变压器 (6) 1.12整流二极管的选择滤波电容的C的确定 (6) 第二章网站导航概述 总结 (8) 致谢 参考文献 (9)
内容摘要 直流稳压电源一般由电源变压器，整流滤波电路及稳压电路所组成。变压器把市电交流电压变为所需要的低压交流电。整流器把交流电变为直流电。经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现±5V电压稳定输出。 关键词：±5V，变压器，整流，滤波，稳压器
引言 关于稳压电源的分类，首先就应该清楚电源的输出是什么，是输出直流电还是输出交流电。第二个层次的分类可以根据调整管的工作状态来分类。第三个层次的分类就是根据稳压电路与负载的连接方式来分类。再往下面细分由于各种不同的电路特性相差太大，就不好一概而论，应该根据每一个具体类别的特性进行分类区分了。当然这里所谈的分类只是根据直流稳压电源的特点给出一个大致的分类思路，图1是根据上面的思路划分的稳压电源种类。 图1 稳压电源分类 根据调整管的工作状态，我们常把直流稳压电源分成两类：线性稳压电源和开关稳压电源[1]。线性稳压直流电源的特点是：输出电压比输入电压低；反应速度
模拟电子技术课程设计报告 题目名称：直流稳压电源电路设计姓名： 学号： 班级： 指导教师： 成绩：
目录 1课程设计任务和要求 2 2方案设计 2 3单元电路设计与参数计算 4 4总原理图及元器件清单9 5安装与调试 11 6性能测试与分析12 7结论与心得14 8参考文献 14
课程设计题目： 直流稳压电源电路设计 一、课程设计任务和要求: 1）用桥式整流电容滤波集成稳压块电路设计固定的正负直流电源（±12V）。 2）输出可调直流电压，范围：1.5∽15V； 3）输出电流:IOm≥1500mA；（要有电流扩展功能） 4）稳压系数Sr≤0.05；具有过流保护功能。 二、方案设计： 稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成，如下图1所示，其整流与稳压过程的电压输出波形如图2所示。 图1稳压电源的组成框图 图二整流与稳压过程波形图 电网供电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载RL。
方案一、单相半波整流电路 半波单相整流电路简单，电路及其电压输出波形分别如图3、图4所示，使用元件少，它只对交流电的一半波形整流，其输出波形只利用了交流电的一半波形则整流效率不高，且输出波形脉动大，其值为：S= =≈1.57，直流成分小，= ≈0.45，变压器利用率低。 图3 单相半波整流电路 图 4 单相半波整流电路电压输出波形图 方案二、单相全波整流电路 使用的整流器件是半波电路的两倍，整流电压脉动较小，是半波的一半，无滤波电路时的输出电压=0.9，变压器的利用率比半波电路的高，整流器件所承受的反向电压要求较高。 方案三、单相桥式整流电路 单相桥式整流电路使用的整流器件较多，但其实现了全波整流电路，它将的负半周也利用起来，所以在变压器副边电压有效值相同的情况下，输出电压的平均值是半波整流电路的两倍，且如果负载也相同的情况下，输出电流的平均值也是半波整流电路的两倍，且其与半波整流电路相比，在相同的变压器副边电压下，对二极管的参数要求一样，还具有输出电压高、变压器利用率高、脉动小等优点。所以综合三种方案的优缺点决定用方案三。
电工与电子技术课程设计直流稳压电源设计 专业 班级 姓名 指导教师 日期_ __
前言 主要内容: 课题名称与技术要求： 设计课题：串联型晶体管稳压电源 <1>输出直流电压Uo=12V,且连续可调，调节范围±2V <2>最大输出电流Ilm≤200mA <3>稳压系数Sr<10% <4>具有过流保护功能 资料收集与工作过程简介: 在这次课程设计的过程中，我仔细看了课程设计的要求，去逸夫图书馆借了相关的资料，查阅了设计论文的格式样本，比较了各种设计方案的优劣，最终把自己觉得最好的方案的相关参数计算出来。自从上个学期开始，我们就开始学电工，这学期的模电在实际生活中十分有用，在设计过程中我也发现了许多问题，正如参加飞思卡尔设计电路焊板子一样，我还有很多不足之处。通过了对该电路的设计，调试，我学会了用整流变压器，整流二极管，滤波电容以及集成稳压器等元件设计直流稳压电源。 这次课程设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正为社会服务，从而提高自己的实际动手能力和独立思考的能力。
目录 摘要---------------------------------------------------------------------4 设计要求---------------------------------------------------------------6 主要器件选择---------------------------------------------------------9 单元电路设计原理，参数计算------------------------------------12 结论与心得体会-----------------------------------------------------17 参考文献--------------------------------------------------------------18 元器件明细表--------------------------------------------------------19
模拟电路课程设计报告设计课题：直流稳压电源的设计班级：电子1101 学号： 姓名：刘广强 指导老师：董姣姣 完成日期：2012年6月19
目录 一、设计任务及要求 (3) 二、总体设计思路 (3) 1．直流稳压电源设计思路 (3) 2．直流稳压电源原理 (3) 3、滤波电路——电容滤波电路 (5) 4、稳压电路 (7) 5、设计的电路原理图 (8) 三、．设计方法简介 (8) 四、软件仿真结果及分析 (10) 五、课程设计报告总结 (12) 六、参考文献 (13)
一、设计任务及要求 1、设计一个连续可调的直流稳压电源，主要技术指标要求： ①输出直流电压：U0=9→12v； ②纹波电压：Up-p<5mV； ③稳压系数：S V≤5% （最大的波动不能超过5%） 2、设计电路结构，选择电路元件，计算确定元件参数，画出实用原理电路图。 3、自拟实验方法、步骤及数据表格，提出测试所需仪器及元器件的规格、数量。 4、在实验室MultiSIM8-8330软件上画出电路图，并仿真和调试，并测试其主要性能参数。 二、总体设计思路 1．直流稳压电源设计思路 （1）电网供电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。 （2）降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。 （3）脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。 （4）滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给电压表。 2．直流稳压电源原理 1、直流稳压电源 直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电压的装置，它需要变压、整流、滤波、稳压四个环节才能完成。 直流稳压电源方框图
课程设计任务书 半导体直流稳压电源的设计和测试 （一）设计目的 1、学习直流稳压电源的设计方法； 2、研究直流稳压电源的设计方案； 3、掌握直流稳压电源的稳压系数和内阻测试方法； （二）设计要求和技术指标 1、技术指标：要求电源输出电压为±12V（或±9V /±5V），输入电压为交流220V，最大输出电流为I omax=500mA，纹波电压△V OP-P≤5mV，稳压系数Sr≤5%。 2、设计基本要求 （1）设计一个能输出±12V/±9V/±5V的直流稳压电源； （2）拟定设计步骤和测试方案； （3）根据设计要求和技术指标设计好电路，选好元件及参数； （4）要求绘出原理图，并用Protel画出印制板图； （5）在万能板或面包板或PCB板上制 作一台直流稳压电源； （6）测量直流稳压电源的内阻； （7）测量直流稳压电源的稳压系数、纹 波电压； （8）撰写设计报告。 3、设计扩展要求 （1）能显示电源输出电压值，00.0-12.0V； (2) 要求有短路过载保护。 （三）设计提示 1、设计电路框图如图所示 稳压电路若使用分离元件要有取样、放大、比较和调整四个环节，晶体管选用3DD或3DG等型号；若用集成电路选78XX和79XX稳压器。 测量稳压系数：在负载电流为最大时，分别测得输入交流比220V增大和减小10%的输出Δvo，并将其中最大一个代入公式计算Sr，当负载不变时，Sr=ΔVoV I/ΔV I V O。 测量内阻：在输入交流为220V，分别测得负载电流为0及最大值时的ΔVo，r o=ΔV O/ΔI L。 纹波电压测量：叠加在输出电压上的交流分量，一般为mV级。可将其放大后，用示波器观测其峰－峰值△V OP-P；用可用交流毫伏表测量其有效值△V O，由
全国大学生电子设计大赛 稳 压 电 源 设 计 报 告
稳压电源 摘要： 本稳压电源，由变压器次级绕组接入，通过桥式整流和电容滤波，经过 LM7812、LM7912稳压，形成典型的双电源稳压电路，输出±12V 100mA电流。桥式整流后的电压，经过LM2576降压后，输出+5V电压，给后一级的LDO稳压电路供电，AS1117在满载（800mA）时，压差仅1.2V。用+5V供电，可以保证其工作在线性状态，3.3V输出稳定。 关键字： LM7812、LM7912、LM2576、AS1117 Abstract: The regulated power supply, the transformer secondary windings access, through the bridge rectifier and capacitor filter, through the LM7812, LM7912 voltage regulator, the formation of double power supply circuit, the output current of the 100mA + 12V. After the bridge rectifier voltage, through the LM2576 step-down, output +5V voltage, LDO voltage regulator circuit power level to, AS1117 at full load (800mA), pressure difference is only 1.2V. With +5V power supply, can ensure that the work in the linear state, the 3.3V output stability. Keywords: LM7812、LM7912、LM2576、AS1117
电子科技大学 《模拟电路基础》应用设计报告 设计题目： 5V直流稳压电源 学生姓名：李秘学号：2014070905021 教师姓名：张雅丽日期： 2015/12/22 一、设计任务 设计一个直流稳压电源，要求满足以下条件 1.输出电压：5V 2.最大输出电流：0.5A 3.电压调整率：≤4% 4.电流调整率：≤4% 5.纹波系数：≤5% 二、电路原理 直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电压的装置，它需要变压、整流、滤波、稳压四个环节才能完成，见图1。
其中： （1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。 （2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流 电。（3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。 （4）稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。 整流电路常采用二极管单相全波整流电路，电路如图2所示。在u2的正半周内，二极管D1、D3导通，D2、D4截止；u2的负半周内，D2、D4导通，D1、D3截止。正负半周内部都有电流流过的负载电阻RL，且方向是一致的。电路的输出波形如图3所示。 在桥式整流电路中，每个二极管都只在半个周期内导电，所以流过每个二极管的平均电流等于输出电流的平均值的一半，即电路中的每只二极管承受的最大反向电压为(U2是变压器副边电压有效值)。 在设计中，常利用电容器两端的电压不能突变和流过电感器的电流不能突变的特点，将电容器和负载电容并联或电容器与负载电阻串联，以达到使输出波形基本平滑的目的。选择电容滤波电路后，直流输出电压：Uo1=(1.1～1.2)U2，直流输出电流I2是变压器副边电流的有效值。稳压电路可选集成三端稳压器电路。总体原理电路见图4。 图4 稳压电路原理图
直流稳压电源课程设计报告 设计任务及要求 1．设计任务 设计一直流稳压电源，满足： （1）当输入电压在220V交流时，输出直流电压为6－９V； （2）输出纹波电压不于5mv （3），稳压系数<=0.01； （4）具有短路保护功能； （5）最大输出电流为：Imax=0.8A 2．要求通过设计学会； （1）如何选择变压器、整流二极管、滤波电容及调整三极管或集成稳压块；（2）合理选择电路结构，并完成全电路元器件参数设计、绘制电路图；（3）短路保护实现方法 （4）掌握直流稳压电源的调试及主要技术指标的测试方法 （5）撰写设计报告。 3．设计注意： （1）电源变压器、整流二极管、滤波电容、调整三极管或集成稳压块等元件只做选择性设计； （2）完成全电路元器件参数设计、绘制出整体电路图； （3）撰写设计报告要符合下列格式并按时上交，逾期将延与下届。 一、书写要求 二、上交时间要求 上交书面及电子稿发至邮箱：
撰写设计报告格式：（仅供参考，不要全部抄龚） 见附录一 集成直流稳压电源的设计与制作 姓名 1 绪言 随着半导体工艺的发展，稳压电路也制成了集成器件。由于集成稳压器具有体积小，外接线路简单、使用方便、工作可靠和通用性等优点，因此在各种电子设备中应用十分普遍，基本上取代了由分立元件构成的稳压电路。集成稳压器的种类很多，应根据设备对直流电源的要求来进行选择。对于大多数电子仪器、设备和电子电路来说，通常是选用串联线性集成稳压器。而在这种类型的器件中，又以三端式稳压器应用最为广泛。 2 设计要求
1.初始条件： （1）集成稳压器选用LM317与LM337或其他芯片，性能参数和引脚排列请查阅集成稳压器手册。 （2）电源变压器为双15Ｖ／25Ｗ。 （3）其参考电路之一如图1所示 图1 ±1.25V-±15V连续可调直流稳压器参考电路原理图 2.主要性能指标：（1）输出电压Vo：±1.25 - ±12V连续可调。 （2）最大输出电流Iomax=800mA （3）纹波电压ΔVop-p≤5mV （4）稳压系数Sv≥3X10-3 3.设计要求：（1）依据已知设计条件确定电路形式。 （2）计算电源变压器的效率和功率。 （3）选择整流二极管及计算滤波电容 （4）安装调试与测量电路性能，画出实际电路原理图。 （5）按规定的格式，写出课程设计报告。 3 总体设计思路 在本次课程设计中我准备采用串联型稳压电路，集成稳压器选用LM317与LM337，电源变压器选用双15Ｖ／25Ｗ。 由于输入电压u1发生波动、负载和温度发生变化时，滤波电路输出的直流电压U I会随着变化。因此，为了维持输出电压U I稳定不变，还需加一级稳压电路。
题目直流稳压电源电路设计 一、设计任务与要求 1．用桥式整流电容滤波集成稳压块电路设计固定的正负直流电源（±12V）； 2．输出可调直流电压，范围1.5∽15V； 3．输出电流I O m≥1500mA；（要有电流扩展功能） 4. 稳压系数Sr≤0.05；具有过流保护功能。 二、方案设计与论证 稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成，如下 图1所示，其整流与稳压过程的电压输出波形如图2所示。 图1 稳压电源的组成框图 图2 整流与稳压过程波形图 电网供电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采 用电源变压器将电网电压降低获得所需要交流电压。降压后的交流电压，通过整 流电路变成单向直流电，但其幅度变化大（即脉动大）。脉动大的直流电压须经电网电 压U1 电源 变压器 U2 整流 电路 U3 滤波 电路 Ui 稳压 电路 Uo 负载 RL
过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直 流电压输出，供给负载RL 。 方案一、单相半波整流电路 半波单相整流电路简单，电路及其电压输出波形分别如图3、图4所示，使用元件少，它只对交流电的一半波形整流，其输出波形只利用了交流电的一半波形则整流效率不高，且输出波形脉动大，其值为22/2 1.572 2/U S U π π= =≈；直流成 分小；o U = 2 2U π ≈0.452U ，变压器利用率低。 图3 单相半波整流电路 图4 单相半波整流电路电压输出波形 方案二、单相全波整流电路 使用的整流器件是半波电路的两倍，整流电压脉动较小，是半波的一半，无滤波电路时的输出电压o U =0.92U ，变压器的利用率比半波电路的高，整流器件所承受的反向电压要求较高。 方案三、单相桥式整流电路
