8712ET简介
8712E是Agilent公司生产的系列经济型射频网络分析仪，其中ET型是传输/反射分析仪。
1.18712ET基本原理
8712ET是在一台射频网络分析仪的基础上增加了若干硬件、软件构成。图1是射频网络分析仪的原理方框图，它由扫频信号发生器（通常内置）、用于分离前向和后向测试信号的测试部分、一个多波段相位相干高灵敏度的接收器、信号处理和显示等部分组成。
图1原理方框图
在进行测量时，仪器发出扫频信号，信号通过输出口送到待测设备，信号通过设备后送回网络分析仪。由于待测设备接口的输入阻抗与网络分析仪输出阻抗不可能理想匹配，必然会反射一部分信号。网络分析仪对输出和输入信号进行比较可得出待测设备的传输指标，如增益、插入损失、分配损失等；对输出和反射信号进行比较可得出待测设备的反射指标，如反射损耗等。
1.28712ET主要参数和特点
8712ET的频率范围是300kHz～1.3GHz，频率分辨率是1Hz，频率精度<5×10-6；不配置衰减器输出功率范围为0～+16dBm，配置衰减器后可达-60～+15dBm；系统阻抗有50Ω和75Ω两种，在CATV系统中使用阻抗为75Ω的；既可进行窄带检测，又可进行宽带检测，100dB的动态范围，扫描速度快（50ms完成一次扫描）；具有各种接口，通过标准LAN(局域网)接口数据能直接通过网络共享，用PC应用软件分析、处理或发送到联网打印机上。

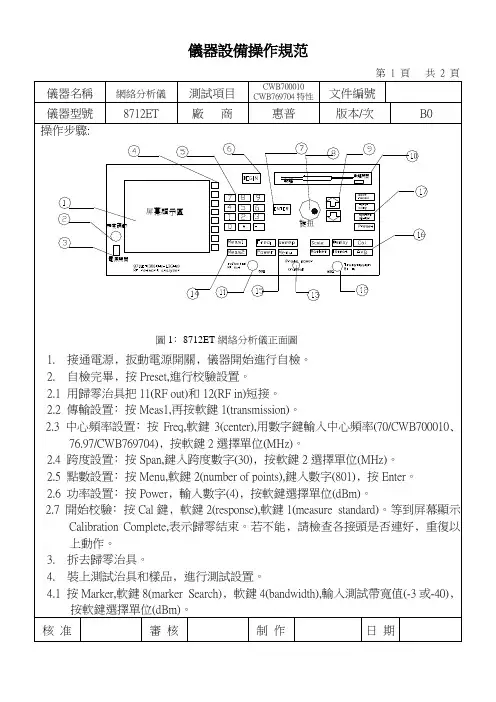

1.38712ET仪器面板
8712ET的面板左边是显示屏，其用于显示测量图形和数值。屏幕右边有8个软键，分别对应屏幕右边排列的菜单。右上是软盘驱动器，它下面左下框的数字键、旋钮、上下键等用于数字输入和修改。软盘驱动器右下框的4个按键是系统键，用于存储、调用系统配置或测量数据等操作。再下面的3个框分别是测量曲线选择部分（对曲线1和2进行选择）、信号源设置部分（包括频率特性、扫频特性、输出功率和菜单，用于对选择信号源各种参数进行设置）、配置部分（包括刻度键、显示键、校正键、光标键、格式键和平均键，用于选择各种配置进行设置）。右下是两个N型接头，左边的是输出接口，右边的是输入接口。
28712ET的基本操作
2.1测量前的工作
（1）仪器的各种软、硬件是在购买时确定的，需要根据有线电视系统测量的特点正确配置。如系统阻抗必须是75Ω，输出功率范围、动态范围等都要满足系统要求。
（2）设备加电前注意电源输入选择是否正确，特别是第一次开机时。和许多进口仪器相同，8712ET的电源输入可以是交流110V或220V，使用前必须确保输入选择拨到220V位置，否则会烧毁仪器电源模块。
（3）仪器校正8712ET在第一次使用、经过一段时间使用或更换了测试线缆后，需要进行校正，其步骤为：开机预热30min，按下面板上校正键（CAL），按软键选择屏幕上选项进入自动校正，按照屏幕上的提示，依次将开路接头、短路接头接到输出口，再按提示将输出口和输入口直通，依次操作并确认后校正就完成了。注意在校正时最好使用测量时使用的电缆，否则在后面测量的结果中将包括与原用电缆不同的测试电缆的相关因素，造成测试结果的误差。
2.2传输和反射指标的测量
测量过程为：
（1）按曲线选择键（MEAS1或MEAS2）选择一条测量曲线，按软键选择测量项目为传输（Transmission）或反射（Reflection）。
（2）根据需要设置好8712ET输出信号的频率（包括起始频率和终止频率）、输出功率、扫频时间等参数。
（3）接入待测设备，调整屏幕显示的坐标、刻度、光标位置等，将测量曲线调整到合适位置，移动光标或通过固定光标读出各频点电平值，获得各种指标。
3各种指标的测量方法
3.18712ET在有线电视系统中主要测量的指标
使用8712ET可以测量有线电视系统中各种设备器材的很多指标。例如在有线电视光端机的指标测量中可测：带内平坦度、光发射机射频输入反射损耗、光接收机射频输出反射损耗等；在分配器的指标测量中可测：带内平坦度、分配损耗、相互隔离度、反射损耗等；在分支器的指标测量中可测：带内平坦度、分支损失、插入损失、反向隔离度、分支隔离度、反射损耗等；在放大器的指标测量中可测：带内平坦度、正反向增益、反射损耗等；在电缆的指标测量中可测：衰减特性、特性阻抗等；还有混和器、滤波器、调制器等设备器材的指标这里就不一一列举了。
从上面列举可看出，8712ET主要测量的还是带内平坦度、衰减/增益、反射损耗3类指标。
3.2带内平坦度的测量
带内平坦度表示在工作频带内各频率点电平相对基准频率点电平的变化量，变化量越小指标越好。国标对不同设备器材的带内平坦度要求不一样，如I类干线放大器的指标要求是±0.3dB，则表明一平坦信号通过此类放大器后，在工作频带内各频点的电平最大值和最小值之差必须小于0.6dB，否则就不合格。
带内平坦度用8712ET的传输项进行测量，只需将待测系统串接在8712ET的输出和输入口之间，从显示屏上读出其工作频带内电平最大值和最小值，将这两个值相减并除以2即是它的带内平坦度指标。
3.3各类衰减和增益的测量
这些指标的测量主要是比较信号通过设备器材后的电平变化量。用8712ET的传输项进行测量，读出在指定频带内的电平最小值即可。各种指标表示了不同的含义，测量时接法也不相同，分别介绍如下：
（1）分配损失：是指传输信号在分配器的输入端和输出端的信号电平差。测量时将8712ET输出接到分配器的输入端，将8712ET输入接到分配器的输出端。国标根据分配器输出口数量对分配损失指标有不同要求。
（2）相互隔离度：是指从分配器某一输出端加入的信号电平与从其他输出端测得的输出电平之差。测量时将8712ET输出接到分配器的一个输出端，将8712ET输入接到分配器的另一输出端。
（3）插入损失：是指分支器主路输入端电平与主路输出端电平之差。测量时将8712ET 输出接到分支器的输入端，将8712ET输入接到分支器的分支输出端。
（4）分支损失：是指分支器主路输入端电平与分支输出端电平之差。测量时将8712ET 输出接到分支器的输入端，将8712ET输入接到分支器的分支输出端。分支损耗与插入损
失成反比，并与分支口数量有关。
（5）分支隔离度：是指从分支器某一分支输出口加入的信号电平与从其他分支输出口测得的输出电平之差。测量时将8712ET输出接到分支器的一个分支输出口，将8712ET 输入接到分支器的另一个分支输出口。
（6）反向隔离度：是指从分支器主路输出端加入的信号电平与从分支输出口测得的输出电平之差。测量时将8712ET输出接到分支器的主路输出端，将8712ET输入接到分支器的分支输出口。
（7）增益：是指放大器对信号的放大倍数，即输入电平与输出电平之差。对于双向放大器还有正向增益和反向增益的区别，测量正向增益时将8712ET输出接到放大器的输入端，将8712ET输入接到放大器的输出口；测量反向增益时，接法相反。
（8）电缆的衰减特性：是指电缆由于电阻、漏电等因素对信号的衰减，一般用dB/km 表示。测量时将待测电缆串在8712ET输入、输出端之间，用测量值除以待测电缆长度即可。以上指标中，除增益外大多指标在不同频段要求不同，需要分频段读取。另外，除隔离度在测量时读取最大值外，其他指标在测量时读取最小值。
3.4反射损耗的测量
有线电视系统中要求设备器材的输入、输出阻抗和同轴电缆特性阻抗都是75Ω，理想情况下，各部分阻抗完全匹配，则系统的反射损耗无穷大。而实际中不可能完全阻抗匹配，反射损耗就可以反映设备器材的阻抗是否标准。
在实际测量反射损耗时，用8712ET的反射项进行测量，只需将设备待测接口或电缆接在8712ET的输出口，读取工作频段的电平最大值即可。
4测量中的一些注意事项和技巧
4.1一些注意事项
在使用8712ET进行测量时，除按上面的步骤和方法进行测量外，还要特别注意以下一些事项，否则不但可能影响测量结果的准确性，还可能损坏仪器。
（1）待测设备接口不能带电。例如大多数放大器的接口可馈电，电压一般是交流60V，如此接口接到8712ET上会损坏仪器。测量前，必须确保此接口的馈电输出保险已拔出，并用万用表测量确定无馈电输出。
（2）8712ET和待测设备必须统一接地。保证8712ET和待测设备的地电位相同是很重要的，既保证测试人员在测量时不受电击，也避免对设备造成损坏，同时确保测量结果准确。
（3）测试电缆的接口必须与待测接口类型匹配，并尽量减少中间环节。由于大多数有线电视设备和器材使用F接头，且分为公、英制，测量前应准备好N转公制F的电缆和N转英制F的电缆，将8712ET和待测设备直接连接，避免用转换头和转接线，或公英制混接，否则增加中间环节或接头不匹配都将影响测量结果，混接还易磨损接头。
（4）测试中更换了测试电缆要重新对8712ET进行校正，否则会由于测试电缆之间的指标差异造成测量结果的误差。
（5）要根据待测设备情况正确设置输出电平和扫频时间。各种设备器材，特别是一些有源设备对输入电平有要求，如果输入信号电平偏高或偏低，都可能造成设备工作不正常，影响测量结果。由于8712ET发出的是扫频信号，不同于有线电视信号（许多频道同时存在信号），信号的有效电平要进行换算。同时需要注意8712ET在屏幕上显示的电平单位是dBmW，而不是dBmV，将它换算为日常使用的dBμV要加108.75，即
0dBmW=108.75dBμV。
另外还要注意扫频时间的选择。对于许多设备扫频时间多少没有关系，但对于光端机，只有扫频时间大于5s，设备才能正常工作。
（6）测量传输时要注意一些设备中衰减和均衡的设置。如大多数放大器中都有衰减和均衡的调节旋钮或插片，测量时要把这两项调到0。
（7）测量时设备器材的一些相关空接口要连接标准75Ω负载，否则会影响测量结果。
（8）测量中使用到的接头、负载等非待测设备和器材必须合格，而且在校正时尽量将它们计入，否则也会影响测量结果的准确性。
4.2测量技巧
8712ET的使用很方便，一些功能可提高测量效率，下面是使用中的一些邢繁琐，可按刻度键（SCALE），再用软键选择自动调整（autoscale），则仪器会自动选择合适的配置将全部曲线调整到屏幕上显示，并保证曲线尽可能充满屏幕，便于观测。
（2）利用仪器自动查找最大值和最小值。各种指标测量中经常要读取最大值和最小值，通过手动移动光标虽然也可找到，但未必准确，特别是近似点较多时。此时可利用仪器的自动查找功能，按光标键（MARKER）后用软键选择光标查找（MarkerSearch），再选择“Mkr->Max”或“Mkr->Min”来查找最大值或最小值，仪器会将自动查找的结果及所在频点显示出来。
（3）利用多个光标同时读出多个读数。在测量一些指标时要分多个频段进行，如测量分配损耗时，分成5~65MHz，65~550MHz，550~750MHz，750~1000MHz4段测量，如果手动移动光标查找每段最小值会很慢。这些指标在各频段经常是随着频率增加单调变大或变小，这时可利用多个光标同时读数。以测分配损耗为例，按光标键后用软键选择各个光标，将marker1-5的频率分别设为5、65、550、750、1000MHz，这些光标的值会显示在屏幕右侧，从曲线上看，如果这些频点是该频段最小值，就以这个值作为该频段的指标，如果不是再用marker6手动查找该频段最小值。
（4）利用两条曲线同时测量传输和反射指标。8712ET有两条测量曲线，即MEAS1和MEAS2，可以利用它们同时测量两项指标。先按曲线1键，用软键选择测量项目为传输，再按曲线2键，用软键选择测量项目为反射，这时屏幕上会同时显示两条曲线，可分别测量传输和反射指标。如果测某端口的两个指标可以一次完成，无需切换。通过设置既可将两条曲线放在同一坐标中，也可放在上下两个坐标中。
（5）测量时一些经常用到的设置可以保存下来，在使用时直接调用，不用每次重新设置。例如分配损耗测量的设置就可以保存下来，先按系统部分的保存/调用键（SA VERECALL），再用软键选择保存或调用设置。
射频网络分析仪是测量有线电视系统各种设备和器材的指标的关键仪器，配合频谱分析仪（如Agilent8591C、泰克2715等）可以完成各种主要指标的测量，被大量应用在设备器材选型、系统安装、调试、验收中，有线电视技术人员应熟悉和掌握它们的使用方法。
文件编号: 文件版本: A ZVB矢量网络分析仪操作指导书 V 1.0 拟制 _____________ 日期_______________ 审核 _____________ 日期_______________ 会审 _____________ 日期_______________ 批准 _____________ 日期______________ 生效日期：2006.10
操作规范： 使用者要爱护仪器，确保文明使用。 1、开机前确保稳压电源及仪器地线的正确连接。 2、使用中要求必须佩戴防静电手镯。 3、使用中不得接触仪器接头内芯（含连接电缆） 4、使用时不允许工作台有较大振动。 5、使用中不能随意切断电源，造成不正常关机。不能频繁开关机。 6、使用射频电缆时不要用力大，确保电缆保持较大的弧度。用毕电缆接头上加接头盖。 7、旋接接头时，要旋接头的螺套，尽量确保内芯不旋转。 8、尽量协调、少用校准件。校准件用毕必须加盖放回器件盒。 9、转接件用毕应加盖后放回盒中。 10、停用时必须关机，关闭稳压电源。方可打扫卫生。 11、无源器件调试必须佩戴干净的手套。 ______________________________________________________________________________
概述：1、本说明书主要为无源器件调试而做，涵盖了无源器件调试所需的矢量网络分析仪基本能，关于矢量网络分析仪的其它更进一步的使用，请参照仪器所附的使用说明书。 2、本说明书仅以ZVB4矢量网络分析仪为例，对其它型号矢量网络分析仪，操作步骤基本相 同，只是按键和菜单稍有差别。 3、仪器使用的一般要求仪器操作使用规范。 4、方框内带单引号的键为软菜单（soft menu）， 5、本仪器几乎所有操作都可以通过鼠标进行。
网络分析仪工作原理及使用要点 本文简要介绍41所生产的AV362O矢量网络分析的测量基本工作原理以及正确使用矢量网络分析测量电缆传输及反射性能的注意事项。 1.DUT对射频信号的响应 矢量网络分析仪信号源产生一测试信号，当测试信号通过待测件时，一部分信号被反射，另一部分则被传输。图１说明了测试信号通过被测器件（DUT）后的响应。 图１DUT 对信号的响应 2.整机原理： 矢量网络分析仪用于测量器件和网络的反射特性和传输特性，主要包括合成信号源、S 参数测试装置、幅相接收机和显示部分。合成信号源产生30k～6GHz的信号，此信号与幅相接收机中心频率实现同步扫描；S参数测试装置用于分离被测件的入射信号R、反射信号A 和传输信号B；幅相接收机将射频信号转换成频率固定的中频信号，为了真实测量出被测网络的幅度特性、相位特性，要求在频率变换过程中，被测信号幅度信息和相位信息都不能丢失，因此必须采用系统锁相技术；显示部分将测量结果以各种形式显示出来。其原理框图如图２所示： 图２矢量网络分析仪整机原理框图 矢量网络分析内置合成信号源产生30k～6GHz的信号，经过S参数测试装置分成两路，一路作为参考信号R，另一路作为激励信号，激励信号经过被测件后产生反射信号A和传输信号B，由S参数测试装置进行分离，R、A、B三路射频信号在幅相接收机中进行下变频，产生4kHz的中频信号，由于采用系统锁相技术，合成扫频信号源和幅相接收机同在一个锁相环路中，共用同一时基，因此被测网络的幅度信息和相位信息包含在4kHz的中频信号中，此中频信号经过A/D模拟数字变换器转换为数字信号，嵌入式计算机和数字信号处理器

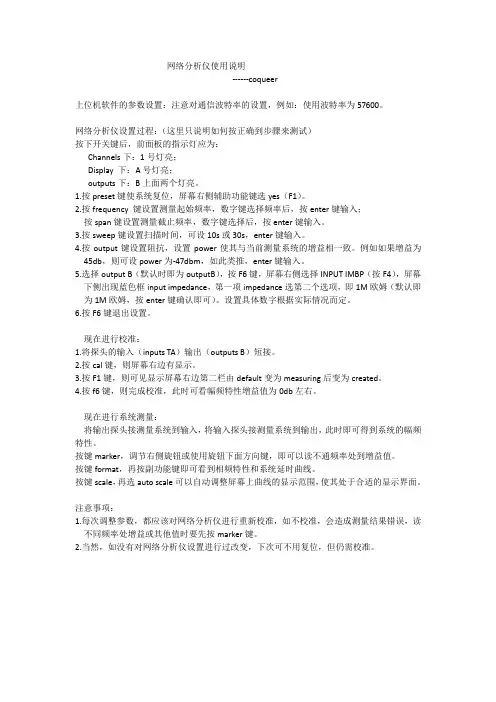

网络分析仪使用说 明书 1
1 目的 本使用说明书为规范矢量网络分析仪的操作，避免操作不当引起的仪器损坏；作为培训文件使公司技术人员了解本仪器的使用。 2 适用范围 本使用说明书适用于公司范围内的所有Anglent E50系列矢量网络分析仪的使用（其它型号具有一定的实用价值，但最大区别在于按键位置以及功能方面有细小区别）。 3 主要职责 3.1 各部门设备使用者负责实施设备一级保养工作。 3.2 各部门安排专人负责实施设备的定期保养管理,监督日常保养工作之实施。 3.3 对新进员工有必要学习此文件时进行培训学习。 4 仪器操作注意事项 4.1 测试产品时，不能直接加电测试。 4.2 测试功放前，必须在频谱仪上检测过没有自激，才能用网络仪测其它指标。 4.3 防止有大的直流电加入，网络仪最大能承受10V的直流电。 4.4 防止过信号的输入。 4.4.1 网络分析仪的最大允许输入信号为20dBm。
4.4.2 输入信号大于10dBm 时，应加相应的衰减器。 4.5 仪器使用前确保已接地。 5 仪器面板介绍 5.1 按键区域 1·ACTIVE CH/TRACE ：活动通道区； 2·软驱； 3·RESPONSE ：响应区； 4·NAVIGATION ：导航区； 5·ENTRY ：输入区； 6·STIMULVS ：激励区； 7·MKR/ANALYIS ：标定点/分析； 8·INSTRSTATE ：设备状态区。 注：见“11 按键翻译”。 TWTX （深圳）有限公司 矢量网络分析仪 使用说明书 文件编号 TW/QS-SC-02 版 次 V1.0 页 次 2/16 5.2 显示区域 1 2 3 4 5 Tr1 S11 SWR 1．000/Ref 1.0000 Tr2 S21 Logmag 10dB/Ref 0.00dB Tr3 S22 SWR 1．000/Ref 1.0000 1．表示通道编号； 2．表示通道类型； 1 2 3 6 4 5 7 8 软菜单 USB
ACTIVE CH/TRACE BLOCK(活动通道/轨迹区) Channel Prev：选择前一个通道 Channel Next：选择下一个通道 Trace Prev：选择前一个轨迹 Trace Next：选择下一个轨迹 RESPONSE & ENTRY(响应和输入区) Channel Max：将当前选中的Channel最大化显示 Trace Max：将当前选中的Trace最大化显示 Entry off：关闭当前选中的窗口 Back space：退格键 Focus：在已打开的所有窗口之间进行切换 Measurement(s参数的测量) S11: Port1接收Port1发射 S21: Port1接收Port2发射 S12: Port2接收Port1发射 S22: Port2接收Port2发射 ******************************************************************************************* Format(格式设置) Log Mag：Y轴以对数形式显示振幅，X轴显示频率 Phase：Y轴以对数形式显示相位，X轴显示频率 Group Delay：Y轴以对数形式电视教学群时延，X轴显示频率 Smith：史密斯圆图的格式设置 Polar：极性图的格式设置 Lin Mag：Y轴以线性形式显示振幅，X轴显示频率 SWR：Y轴显示驻波比，X轴显示频率 Real：Y轴显示实部，X轴显示频率 Imaging：Y轴显示虚部，X轴显示频率 Expand Phase：Y轴显示扩展相位，X轴显示频率 Positive Phase：Y轴显示正相位，X轴显示频率 Return：返回 ******************************************************************************************* Scale(屏幕显示标尺) Auto scale：自动调整尺寸 Auto scale all：设置所有为自动尺寸 Divisions：设置一屏所显示的行格子数，必须为偶数个 Scale/div：每格所表示的数值 Reference position：设定参考线所在的格子数
一般而言，网络分析仪在射频及微波组件方面的量测上，是最基本、应用层次也最广的仪器，它可以提供线性及非线性特性组件的量测参数，因此，举凡所有射频主被动组件的仿真、制程及测试上，几乎都会使用到。在量测参数上，它不但可以提供反射系数，并从反射系数换算出阻抗的大小，且可以量测穿透系数，以及推演出重要的S参数及其它重要的参数，如相位、群速度延迟(Group Delay)、插入损失(Insertion Loss)、增益(Gain)甚至放大器的1dB压缩点(Compression point)等。 基本原理 电子电路组件在高频下工作时，许多特性与低频的行为有所不同，在高频时，其波长与实际电路组件的物理尺度相比会相对变小，举例来说，在真空下的电磁波其速度即为光速，则c=λ×f，其中c为光速3×108m/sec，若操作在2.4GHz的频率下，若不考虑空气的介电系数，则波长λ=12.5cm，亦即在短短的数公分内，电压大小就会因相位的偏移而有极大的变化。因此在高频下，我们会使用能量及阻抗的观念来取代低频的电压及电流的表示法，此时我们就会引入前述文章所提「波」的概念。 光波属于电磁波的一种，当我们用光分析一个组件时，会使用一个已知的入射光源测量未知的待测物，当光波由空气到达另一个介质时，会因折射率的不同产生部分反射及部分穿透的特性，例如化学成分分析上使用的穿透及反射光谱。对于同样是属电磁波的射频来说，道理是相通的，光之于折射率就好比微波之于阻抗的概念，当一个电磁波到达另一个不连续的阻抗接口时，同样也会有穿透及反射的行为，从这些反射及穿透行为的大小及相位变化中，就可以分析出该组件的特性。 用来描述组件的参数有许多种，其中某些只包含振幅的讯息，如回返损耗(R.L. Return Loss)、驻波比(SWR Standing Wave Ratio)或插入损失(I.L. Insertion Loss)等，我们称为纯量，而能得到如反射系数(Γ Reflection coefficient)及穿透系数(Τ Transmission coefficient)等，我们称之为向量，其中向量可以推导出纯量行为，但纯量却因无相位信息而无法推导出向量特性。 重要的向量系数 反射特性 在此，我们重点介绍几个重要的向量系数︰首先，我们从反射系数来定义，其中Vrefect为反射波、Vinc为入射波，两者皆为向量，亦即包含振幅及相位的信息，而反射系数代表入射与反射能量的比值，经过理论的演算，可以从传输线的特性阻抗ZO(Characteristic Impedance)得到待测组件的负载阻抗ZL，亦即，在网络分析中，一般使用史密斯图(Smith Chart)来标示不同频率下的阻抗值。另外，反射系数也可以使用极坐标表示：，其中为反射系数的大小，φ则表示入射与反射波的相位差值。
前面板：部件的名称和功能
按键 工作通道/迹线区 用于选择工作通道和迹线的一组按键。 输入区 E5061B 的前面板上提供了用于输入数字数据的一组按键。
仪器状态区 与宏程序功能、存储和调用功能、控制/管理功能以及预设 E5061B（将其返回到预设状态）相关的一组按键。
标记/分析区 用于通过使用标记等来分析测量结果的一组按键。 浏览区（前面板上没有标签） 浏览区中的按键和旋钮用于在功能键菜单、表格（极限表、分段表等）或对话框中的选定（高亮显示的）区域中进行浏览，以及通过增加或减少来更改数据输入区域中的数值。当使用屏幕上显示的浏览区按键，从两个或多个对象（功能键菜单、数据输入区域等）中选择一个要操纵对象的时，首先按输入区中的 Foc（聚焦）键，以选择要操纵的对象（将焦点置于该对象上），然后操纵浏览区按键（旋钮），在选定（高亮显示）的对象之间移动或更改数值。
下面的描述说明了当焦点在功能键菜单上时和当焦点在数据输入区域中时浏览区按键的作用。有关操纵表和对话框的更多信息，请参考所有这些功能的操纵步骤。 ?焦点位于功能键菜单上时（已选择功能键菜单） 旋钮 （顺时针旋转或 逆时针转动） 上下移动对功能键的选择（高亮显示）。 上/下 箭头键 上下移动对功能键的选择（高亮显示）。 右箭头键 显示上一层功能键菜单。 左箭头键 显示下一层功能键菜单。 Enter或 旋钮（按下） 执行选定功能键的功能。 ?焦点位于数据输入区域中时（已选择数据输入区域） 旋钮 （顺时针旋 转或逆时针 转动） 以小步长增加或减少数据输入区域中的数值。 上/ 下箭头键 以大步长增加或减少数据输入区域中的数值。 左/右箭在数据输入区域来回横向移动光标 键一起使用，以一次更改一个字符的方式更改数据。
网络分析仪使用手册 目录 ACTIVE CH/TRACE Block: Channel Prev：选择上一个通道 Channel Next：选择下一个通道 Trace Prev：选择上一个轨迹 Trace Next：选择下一个轨迹RESPONSE Block: Channel Max: 通道最大化 Trace Max: 轨迹最大化 Meas: 设置S参数 Format: 设置格式 Scale: 设置比例尺 Display: 设置显示参数 Avg: 波形平整 Cal: 校准 STIMULUS Block: Start: 设置频段起始位置 Stop: 设置频段截止位置 Center: 设置频段中心位置 Span: 设置频段范围 Sweep Setup: 扫描设置 Trigger: 触发 NAVIGATION Block: Enter: 确定 ENTRY Block: Entry off: 取消当前窗口 Back space: 退格键 Focus: 窗口切换键 +/-: 正负切换键 G/n, M/,k/m: 单位输入 INSTR STATE Block: Macro Setup: Macro Run: Macro Break: Save/Recall: 程序载入载出键 System: 系统功能键 Preset: 预设置键 MKR/ANALYSIS Block: Marker: 标记键 Marker Search: 标记设置键 Marker Fctn: 标记功能 Analysis: 分析 部分按键详细功能： ------------------------------------------------------------ System: (系统功能设定) Print: 将显示屏画面打印出来 Abort printing: 终止打印 Printer setup: 配置打印机 Invert image: 颠倒图象颜色 Dump screen image: 将显示屏画面保存到硬盘中 E5091A setup: 略 Misc setup: 混杂功能 Beeper: 发声控制 Beeper complete: 开/关提示音 Test beeper complete: 测试开/关提示音 Beep warning: 开/关警告音 Test beep warning: 测试开/关警告音 Return: 返回 GPIB setup: 略 Network setup: 略 Clock setup: 时钟设定 Set date and time: 设置日期和时间 Show clock: 开/关时间显示 Return: 返回 Key lock: 锁定功能 Front panel & keyboard lock: 锁定前端面板和键盘 Touch screen & mouse lock: 锁定触摸屏和鼠标
网络分析仪原理及使用 康飞---芬兰贝尔罗斯公司 2007年10月 一般而言，网络分析仪在射频及微波组件方面的量测上，是最基本、应用层次也最广的仪器，它可以提供线性及非线性特性组件的量测参数，因此，举凡所有射频主被动组件的仿真、制程及测试上，几乎都会使用到。在量测参数上，它不但可以提供反射系数，并从反射系数换算出阻抗的大小，且可以量测穿透系数，以及推演出重要的S参数及其它重要的参数，如相位、群速度延迟(Group Delay)、插入损失(Insertion Loss)、增益(Gain)甚至放大器的1dB压缩点(Compression point)等。 基本原理 电子电路组件在高频下工作时，许多特性与低频的行为有所不同，在高频时，其波长与实际电路组件的物理尺度相比会相对变小，举例来说，在真空下的电磁波其速度即为光速，则c=λ×f，其中c为光速3×108m/sec，若操作在2.4GHz的频率下，若不考虑空气的介电系数，则波长λ=12.5cm，亦即在短短的数公分内，电压大小就会因相位的偏移而有极大的变化。因此在高频下，我们会使用能量及阻抗的观念来取代低频的电压及电流的表示法，此时我们就会引入前述文章所提「波」的概念。 光波属于电磁波的一种，当我们用光分析一个组件时，会使用一个已知的入射光源测量未知的待测物，当光波由空气到达另一个介质时，会因折射率的不同产生部分反射及部分穿透的特性，例如化学成分分析上使用的穿透及反射光谱。对于同样是属电磁波的射频来说，道理是相通的，光之于折射率就好比微波之于阻抗的概念，当一个电磁波到达另一个不连续的阻抗接口时，同样也会有穿透及反射的行为，从这些反射及穿透行为的大小及相位变化中，就可以分析出该组件的特性。 用来描述组件的参数有许多种，其中某些只包含振幅的讯息，如回返损耗(R.L. Return Loss)、驻波比(SWR Standing Wave Ratio)或插入损失(I.L. Insertion Loss)等，我们称为纯量，而能得到如反射系数(Γ Reflection coefficient)及穿透系数 (Τ Transmission coefficient)等，我们称之为向量，其中向量可以推导出纯量行为，但纯量却因无相位信息而无法推导出向量特性。 重要的向量系数 反射特性 在此，我们重点介绍几个重要的向量系数︰首先，我们从反射系数来定义，其中Vrefect为反射波、Vinc为入射波，两者皆为向量，亦即包含振幅及相位的信息，而反射系数代表入射与反射能量的比值，经过理论的演算，可以从传输线的特性阻抗 ZO(Characteristic Impedance)得到待测组件的负载阻抗ZL，亦即，在网络分析中，一般使用史密斯图(Smith Chart)来标示不同频率下的阻抗值。另外，反射系数也可以使用极坐标表示：，其中为反射系数的大小，φ则表示入射与反射波的相位差值。 接下来，介绍两个纯量的参数--驻波比及回返损耗，其中驻波的意义是入射波与被待测装置反射回来的反射波造成在传输线上的电压或电流驻波效应，而驻波比(SWR)的定义就是驻波中的最大与最小能量的比值，我们可以从纯量的反射系数中得到。 同样，我们也可以从ρ值定义出回返损耗(R.L.)，其意义是反射能量与入射能量的比值，其值愈大，代表反射回来的能量愈小。对于反射系数所衍生的相关纯量参数，我们将其整理成表1，基本上，它们之间是换算的过程，会因为产业及应用的不同而倾向于使用某一参数。 REMARK: 驻波系数又叫做驻波比,如果电缆线路上有反射波,它与行波相互作用就会产生驻波,这时线上某些点的电压振幅为最大值Vmax,某些点的电压振幅为最小值Vmin,最大振幅与最小振幅之比称为驻波系数.驻波系数越大,表示线路上反射波成分愈大, 也表示线路不均匀或线路终端失配较大.为控制电缆的不均匀性,要求一定长度的终端匹配的电缆在使用频段上的输入驻波系数S不超过 某一规定的数值.电缆中不均匀性的大小,也可用反射衰减来表示.反射系数的倒数的绝对值取对数,称为反射衰减.反射衰减愈大, 即反射系数愈小,也就是驻波比愈小,即表示内部不均匀性越小. 穿透特性 对于穿透的特性，一样有分为纯量与向量两种，对于向量系数而言，最重要的就是穿透系数，其中Vtrans为经过待测物后的穿透波、Vinc为入射波，而τ即为穿透系数的纯量大小，θ则表示入射与穿透波的相位差值。 对于纯量的定义上，以被动组件而言，最常使用的就是插入损失(I.L. Insertion Loss)，亦即与上述的τ值是相关的参数，定义为。若为主动组件如放大器等，穿透的信号有放大的效应则为增益(Gain)，此时定义为。

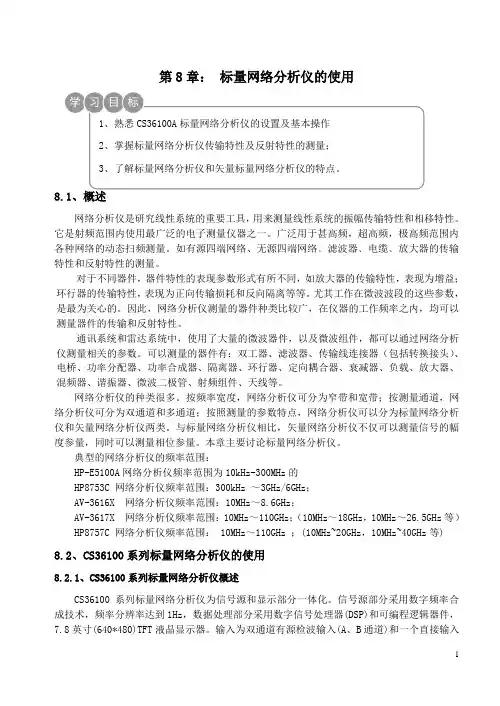

第8章：标量网络分析仪的使用 网络分析仪是研究线性系统的重要工具，用来测量线性系统的振幅传输特性和相移特性。它是射频范围内使用最广泛的电子测量仪器之一。广泛用于甚高频，超高频，极高频范围内各种网络的动态扫频测量。如有源四端网络、无源四端网络﹑滤波器﹑电缆﹑放大器的传输特性和反射特性的测量。 对于不同器件，器件特性的表现参数形式有所不同，如放大器的传输特性，表现为增益；环行器的传输特性，表现为正向传输损耗和反向隔离等等。尤其工作在微波波段的这些参数，是最为关心的。因此，网络分析仪测量的器件种类比较广，在仪器的工作频率之内，均可以测量器件的传输和反射特性。 通讯系统和雷达系统中，使用了大量的微波器件，以及微波组件，都可以通过网络分析仪测量相关的参数。可以测量的器件有：双工器、滤波器、传输线连接器（包括转换接头）、电桥、功率分配器、功率合成器、隔离器、环行器、定向耦合器、衰减器、负载、放大器、混频器、谐振器、微波二极管、射频组件、天线等。 网络分析仪的种类很多。按频率宽度，网络分析仪可分为窄带和宽带；按测量通道，网络分析仪可分为双通道和多通道；按照测量的参数特点，网络分析仪可以分为标量网络分析仪和矢量网络分析仪两类。与标量网络分析仪相比，矢量网络分析仪不仅可以测量信号的幅度参量，同时可以测量相位参量。本章主要讨论标量网络分析仪。 典型的网络分析仪的频率范围： HP-E5100A网络分析仪频率范围为10kHz-300MHz的 HP8753C 网络分析仪频率范围：300kHz ～3GHz/6GHz； AV-3616X 网络分析仪频率范围：10MHz～8.6GHz； AV-3617X 网络分析仪频率范围：10MHz～110GHz；（10MHz～18GHz，10MHz～26.5GHz等）HP8757C 网络分析仪频率范围： 10MHz～110GHz ；(10MHz~20GHz，10MHz~40GHz等) 8.2、CS36100系列标量网络分析仪的使用 8.2.1、CS36100系列标量网络分析仪概述 CS36100系列标量网络分析仪为信号源和显示部分一体化。信号源部分采用数字频率合成技术，频率分辨率达到1Hz，数据处理部分采用数字信号处理器(DSP)和可编程逻辑器件，7.8英寸(640*480)TFT液晶显示器。输入为双通道有源检波输入(A、B通道)和一个直接输入
