蒸汽锅炉技术协议)

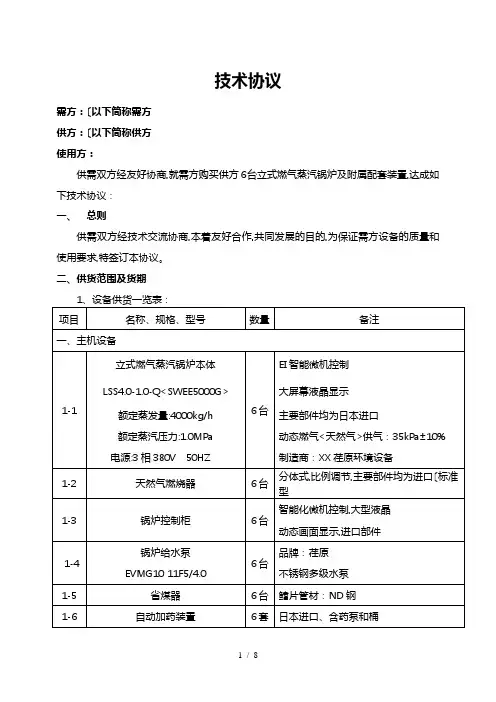

技术协议
需方：（以下简称需方）
供方：（以下简称供方）
使用方：
供需双方经友好协商，就需方购买供方6台立式燃气蒸汽锅炉及附属配套装置，达成如下技术协议：
一、总则
供需双方经技术交流协商，本着友好合作，共同发展的目的，为保证需方设备的质量和使用要求，特签订本协议。
二、供货范围及货期
1、设备供货一览表：
项目名称、规格、型号数量备注
一、主机设备
1-1
立式燃气蒸汽锅炉本体
6台
EI智能微机控制
LSS4.0-1.0-Q(SWEE5000G) 大屏幕液晶显示
额定蒸发量:4000kg/h 主要部件均为日本进口
额定蒸汽压力:1.0MPa 动态燃气(天然气)供气：35kPa±10% 电源:3相380V 50HZ 制造商：青岛荏原环境设备有限公司
1-2 天然气燃烧器6台分体式，比例调节，主要部件均为进口（标准型）
1-3 锅炉控制柜6台
智能化微机控制，大型液晶
动态画面显示，进口部件
1-4
锅炉给水泵
6台
品牌：荏原EVMG10 11F5/4.0 不锈钢多级水泵
1-5 省煤器6台鳍片管材：ND钢
1-6 自动加药装置6套日本进口、含药泵和桶
1-7 专用药液6桶20kg/桶日本配方随锅炉赠送二、锅炉房辅机设备
2-1 消音器2个材质不锈钢，规格DN40
三、热管理系统
3-1 热管理系统1套含自动台数控制盘和电脑上位机硬件与软件。控制10台锅炉的自动启停。
含分气缸压力传感器1个。采集蒸汽压力、水箱温度（2个）与液位、蒸汽与给水流量信号（3套）、其他为标准功能提供。制造商：荏原电产（青岛）科技有限公司
2、到货时间：
签约且收到预付款后，第2月15日锅炉设备安装完毕。
三、设备技术参数
1、燃气蒸汽锅炉技术参数
1.1 燃烧机:采用荏原燃烧器，比例调节；
1.2 锅炉承压： 1.0Mpa；
1.3 热效率: ≥96％；
1.4 NO
X
排放浓度：<150mg/Nm3；
1.5排烟温度：＜120℃（常温给水，负荷大于95%以上）
1.6适用燃料：天然气 8000kcal/ Nm
3
, 动态供气压力：35kPa±10%；
单台锅炉耗气量：338Nm
3
/h
1.7锅炉额定蒸发量：4t/h
1.8负荷调节范围：25%～100%
1.9 运行噪音：＜80dB
1.10电压：380/220V 50HZ；三相五线制
1.11单台锅炉耗电量：2
2.7KW
1.12单台锅炉的运行重量：7980Kg
2、电气控制
2.1锅炉控制柜 E-iStoker 型，全自动程序运行操作的控制系统，具备压力、水位、
燃烧等安全连锁控制及报警功能，并有手动或应急操作的控制系统。
每台锅炉控制盘配置如下：
序号名称规格、型号数量品牌备注
1 CPU基板E-iStoker 1 荏原中国
2 OPI基板E-iStoker 1 荏原中国
3 触摸屏MT4414T(7寸，彩色） 1 步科中国
4 断路器iC65N-D63A/3P 1 施耐德法国
5 断路器DPNN 6A 1 施耐德法国
6 交流接触器SC-E2P N5-C 40A AC220V 2 富士日本
7 交流接触器SC-E1P N5-C 32A AC220V 1 富士日本
8 交流接触器SC-E02P N5-C 9A AC220V 1 富士日本
9 继电器MY2NJ AC220V 3 欧姆龙日本
10 热继电器TK-N2P I-C(32-42A)+SZ-HD-C 1 富士日本
11 热继电器TK-E02 V-C(7-11A) 1 富士日本
12
火焰检测基板
（燃气）
K87FLMX 1 荏原日本 2.2全自动智能微电脑控制，彩色触摸屏显示锅炉运行状态，具有多级菜单和故障维修指南。
2.3 锅炉燃烧为比例调节，水位采用单要素式给水控制模式、锅炉自动给水，炉膛自动吹扫，锅炉配有 8 根液位电极棒，在高、低水位均设有保护，且超低水位设有双重保护，以确保锅炉水位控制的安全。
2.4锅炉房系统设有给水与蒸汽流量计，热管理系统可自动记录运行状态。锅炉自身具有故障报警、记录连锁功能，同时可传输至热管理系统。
2.5具有蒸汽压力、水位异常报警、停炉、记录功能。
2.6具有多种异常情况、报警、记录、连锁等功能（蒸汽超压、燃气压力异常、水位异常、风机过载保护、给水泵过载保护、不着火保护、熄火保护、排烟温度超温保护）。
2.7锅炉控制柜采用彩色触摸屏，针对该炉型研发的 E-iStoker 型，荏原自主研发的控制器，微电脑控制，匹配性强。锅炉主要仪表、阀门均为日本知名进口品牌。
每台锅炉配置如下：
序号名称规格、型号数量品牌备注
1 锅炉水管STB340 1 新日铁日本
2 锅炉水泵EVMG10 11F5/4.0 1 荏原中国
3 压力开关SNS-C110Q 1 鷺宮日本
4 给水截止阀10-DG-N 2B 1 东洋日本
5 给水过滤器SY-5 2B 1 ワシノ（瓦西纳）日本
6 止回阀HM10KSCD 1 1/2B
HM10K-SC 1 1/4B
各1 日立日本
7 连续排污截止阀10-DG-N 1/2B 1 东洋日本
8 连续排污电磁阀ME6C-C0944-A1 1 京浜日本
9 连续排污过滤器SY-5 20A 1 ヨシタ攵（耀希达凯）日本
10 电导率传感器AKSTV09-620 10K 1 荏原日本
11 压力传感器KH13 1 长野计器日本
12 省煤器放水阀(A) TK-1 1/4B 1 北沢日本
13 液面电极棒WER + BS-1 7+1 ホダカ（豪达卡）+欧姆龙日本
14 真空破坏阀1/4B 2 丸山日本
15 排污阀10UTB 32A 1 キッツ（北沢）日本
16 主蒸汽阀10-DGF-N(BB) 100A 1 东洋日本
17 安全阀A48Y-16C DN40 2 浙江永一中国
2.8锅炉本身设有蒸汽和给水流量计的信号采集功能，采集累计流量，数据可存储1
年并可以将数据上传到上位机上显示和查询。
3、燃烧器
3.1燃烧器品牌：荏原燃烧器，调节方式为机械比例调节，采用伺服马达控制燃气
及风门开度使天然气和空气预混，控制燃烧比例达到最佳燃烧效果。
3.2燃烧器配置清单
序号名称规格、型号数量品牌备注1 燃气点火电磁阀AB41035-H 3/8B 2 CKD（喜开理）日本
2 主阀（中间压）
主阀VGD40.065
阀门执行器15.000E2
阀门执行器
SKP25.001E2
各1 SIEMENS（西门子）德国
3 辅助调节器（中间压）1203B 20A 1 金門日本
