一、机械加工工序设计，机械加工工序图
1、基准先行
零件加工一般多从精基准的加工开始，再以精基准定位加工其它表面。因此，选作精基准的表面应安排在工艺过程起始工序先进行加工，以便为后续工序提供精基准。例如轴类零件先加工两端中心孔，然后再以中心孔作为精基准，粗、精加工所有外圆表面。齿轮加工则先加工内孔及基准端面，再以内孔及端面作为精基准，粗、精加工齿形表面。
2、先粗后精
精基准加工好以后，整个零件的机械加工工序，应是粗加工工序在前，相继为半精加工、精加工及光整加工。东莞市顺文五金机械加工厂提醒您：按先粗后精的原则先加工精度要求较高的主要表面，即先粗加工再半精加工各主要表面，最后再进行精加工和光整加工。在对重要表面精加工之前，有时需对精基准进行修整，以利于保证重要表面的加工精度，如主轴的高精度磨削时，精磨和超精磨削前都须研磨中心孔；精密齿轮磨齿前，也要对内孔进行磨削加工。
3、先主后次
根据零件的功用和技术要求。先将零件的主要表面和次要表面分开，然后先安排主要表面的加工，再把次要表面的加工工序插入其中。东莞市顺文五金机械加工厂提醒您：次要表面一般指键槽、螺孔、销孔等表面。这些表面一般都与主要表面有一定的相对位置要求，应以主要表面作为基准进行次要表面加工，所以次要表面的加工一般放在主要表面的半精加工以后，精加工以前一次加工结束。也有放在最后加工的，但此时应注意不要碰伤已加工好的主要表面。
4、先面后孔
对于箱体、底座、支架等类零件，平面的轮廓尺寸较大，用它作为精基准加工孔，比较稳定可靠，也容易加工，有利于保证孔的精度。东莞市顺文五金机械加工厂提醒您：如果先加工孔，再以孔为基准加工平面，则比较困难，加工质量也受影响。

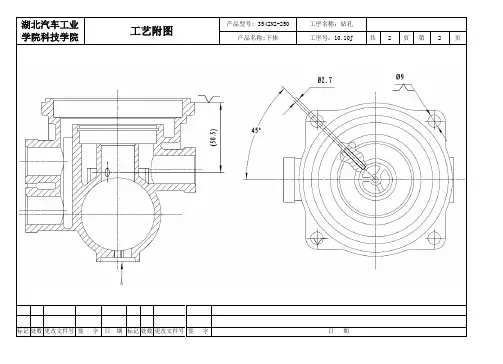

二，机械加工工序卡，机械加工工序卡设计
三、机械加工工序划分的原则及方法
把原材料转变为成品的全过程，称为生产过程。东莞市顺文五金机械加工厂提醒您：生产过程一般包括原材料的运输、仓库保管、生产技术准备、毛坯制造、机械加工（含热处理）、装配、检验、喷涂和包装等。
改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程，称为工艺过程。工艺过程是生产过程的主体，其中机械加工的过程称为机械加工工艺过程。
在机械加工工序过程中，针对零件的结构特点和技术要求，必须采用不同的加工方法和装备，按照一定的顺序依次进行才能完成由毛坯到零件的转变过程。因此，机械加工工艺过程是由一个或若于个顺序排列的工序组成的，而工序又由安装、工位、工步和进给等组成。
1、工序
一个或一组工人，在一个工作地对一个或同时对几个工件所连续完成的那一部分工艺过程，称为机械加工工序。划分工序的依据是工作地是否变化和工作是否连续。如图1-1所示的阶梯轴，当加工数量较少时，工艺过程和工序的划分如表1-1所示，共有四个工序。当加工数量较多时，其工艺过程和工序的划分如表1-2所示，可分为六个工序。
这里的工序定义和划分是常规机械加工工序中采用的方法。东莞市顺文五金机械加工厂提醒您：在数控加工中，根据数控加工的特点，工序的划分比较灵活，不受上述定义的限制。
2、工步
在加工表而和加工工具不变的情况下，所连续完成的那一部分工序内容，称为工步。划分工步的依据是加工表而和工具是否变化。如表1-1中的工序1有四个工步。表1-2中的工序4只有一个工步。
3、进给
在一个工步内，若被加工的表面需切除的余量较大，可分几次切削，每次切削称为一次进给。如图l-2所示的零件加工。第一工步只需一次进给，第二工步需分两次进给。
3、安装
工件经一次装夹后所完成的那一部机械加工工序，称为安装。在一道工序中，工件可能只需要安装一次，也可能需要安装几次。在表1-2的工序4中，只需一次安装即可铣出键槽，而在表1-1的工序2中，至少要两次安装，才能完成全部工艺内容。
4、工位
为了完成一定的机械加工工序部分，一次装夹工件后，工件与夹具或设备的可动部分一起相对刀具或设备的固定部分所占据的每一个位置，称为工位。
机械加工工艺过程卡填写说明 +%)查表得到，不计准备和终结时间； (15) 设备负荷率=(13 x(4)十(251天x8小时x60分x(12)； (16) 根据需要填写。 (1)过程卡和工序卡的总页数； (2)当前页页序； (3)按零件图填写； (4)按设计任务书填写，包括了备品率和废品率； (5)按零件图填写； (6)填写“铸件”、“锻件”、“圆钢”、“板钢”等； (7)每毛坯可加工同一零件的数量； (8)工序号，可依自然数连续或不连续编号； (9)工序名称如“钻xx孔”、“粗铣xx面”、“攻xx螺纹” 等; (10)填写设备名称如“立钻”； (11)填写设备型号如“ Z5125A ”； (12)填写该工序所需设备数量； (13)基本时间t m和辅助时间t a之和，也称为操作时间。基本时 间取自工序卡。辅助时间按工序卡所表明的工序操作动作，查各动作的时间定额标准并累加得到(未见占基本时间百分比数据) ； (14)工时定额t t按公式t t= (t m+t a) [1+ ( a+? % ]计算。其中布置工作地时间、休息和生理需要时间按它们占作业时间的百分比

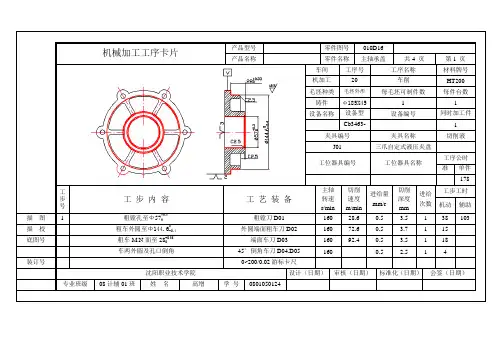

机械加工工序卡填写说明 (1 )、( 3)、(4)、( 5)、(6)、(11)同于对工艺过程卡相应内容的说明； (2)采用的切削液名称，如“水”、“水溶液”、“乳化液”等； (7)工序简图。要求：①主要简图是零件在机床上装夹位置的主视图，应有零件的外形轮廓，与本工序无关的结构要素不表示。②完整表示工序定位基 准、夹压力方向和作用面、夹压方式(机械夹紧、液压夹紧、气动夹紧、电磁夹紧)，也可规定夹压位置。③用特粗线条表示出加工面，注明工序尺寸及 公差、加工面的相对位置精度、表面粗糙度等。④表示工序同时装夹零件的数目和排列方式。⑤若绘制简图的位置不够，可另页绘制(该页上保留工序卡表头，其它位置绘简图)，顺序在本工序卡片之后，有页码。 (8)若需要专用夹具，填写夹具名称，如“钻夹具”。否则不填； (9)本工序工序内容序号，依自然数连续编号； (10)工序加工内容和主要技术要求。外协序只写工序名称和主要技术要求，如热处理的硬度和变形要求、电镀的镀层厚度。设计或工艺要求加工面配做配钻时，要在配做配钻前该面的最后工序另起一行注明，如“XX孔与XX 件配钻”； (11)填写设备型号如“ Z5125A ”； (12)专用的填写编号，由于没有编号规则，可填写刀辅具名称，并示以“专用”含义，如“成形铳刀”。标准的填写名称、规格，如“锥柄钻头①14.3X 200”、“ 45°车刀”； (13)填写量检具名称，如“孔位检具”、“卡规”等，已有“专用”含义。 标准的填写名称、规格、精度，如“卡尺0~125, 0.02”、“杠杆表0~0.8, 0.01 ”。 (14)、(15)、(16)、(17)切削用量三要素，由分析计算或查表得到。 (18 )工件切削部分的长度； (19 )直接改变加工对象几何状况或材料性质的工艺过程所消耗的时间，用相应加工方法基本时间计算公式计算。切削加工时，不仅与切削长度、走刀次数和切削用量有关，还与切入量、切出量、刀具尺寸等有关。
湖南科技大学机械加工工艺过程卡片产品型号零件图号 产品名称变速箱零件名称变速箱下盖共 3 页第 1 页材料牌号HT200 毛坯种类金属型铸件毛坯外形尺寸754×400×186 每毛坯件数 1 每台件数 1 备注 工序号工序名称工序内容车 间 工 段 设备工艺装备 工时 准终单件 01 铸造金属型铸造毛坯 02 回火热处理 03 探伤检验 04 表面喷丸处理 10 粗铣以顶面为粗基准，粗铣箱体结合面X7010 面铣刀、游标卡尺20 粗铣以箱体结合面为基准，粗铣顶面X7010面铣刀、游标卡尺 30 钻孔结合上下箱体，钻、铰出两个定位孔2-φ12H8组合钻床麻花钻、铰刀、卡尺、塞 规 40 粗铣以结合面为基准两销定位，粗铣前后端面及凸台组合铣床面铣刀、游标卡尺50 粗铣以结合面为基准两销定位，粗铣右端面组合铣床面铣刀、游标卡尺60 半精铣以顶面为基准，半精铣箱体结合面X7010 面铣刀、游标卡尺70 半精铣以结合面为基准两销定位，半精铣前后端面至图纸要求组合铣床面铣刀、游标卡尺80 半精铣以结合面为基准两销定位，半精铣右端面至图纸要求组合铣床面铣刀、游标卡尺90 半精铣以结合面为基准两销定位，半精铣顶面至图纸要求X7010 面铣刀、游标卡尺100 半精铣结合上下箱体，铣结合面凹槽至图纸要求X7010 立铣刀、游标卡尺110 精铣以顶面为基准，精铣箱体结合面至图纸要求X7010 面铣刀、游标卡尺 120 钻顶面孔 以结合面为基准，用心轴穿过φ110，钻14-φ18组装孔；钻顶 面螺纹孔4-M12-6H；钻两肋板中间凸台M20×1.5螺纹孔 组合钻床麻花钻、卡尺、塞规 设计（日校对（日期）审核（日标准化（日会签（日 1 / 26
机械加工工艺过程第一节基本概念 第二节工件的安装与基准 第三节工艺过程的制定 第四节机械加工工艺过程制定实例
§6.1 基本概念 一、工艺过程 生产过程中直接改变原材料的性能、尺寸和形状、使之变为成品的过程称为工艺过程 工艺过程由一系列工序、安装、工位、工步和进给等组成。 二、生产过程 在机械制造中，从原材料到成品之间各个相互关联的劳动过程的总和，称为生产过程． 生产过程实际上是由原材料到成品之间各个相互关联的劳动过程的总和。 三、生产纲领和生产类型 1、生产纲领 工厂或产品的生产纲领是指包括备品和废品在的该产品的年产量。零件的生产纲领可按下 式计算: 式中,N 为零件的生产纲领（件/年）;Q 为机器产品的年产量（台/年）;n 为每台机器中该零 件的数量（件/台）;a 为备件百分率（%）;β为废品百分率（%）. 2、生产类型 单件生产、大量生产和成批生产 )1)(1(βα++=Qn N
§6.2 工件的安装与基准 一、 工件的安装 直接找正安装 划线找正安装 使用夹具安装 二、工件的定位 （一）六点定位原则 机床夹具 物体的六个自由度 一个物体在空间可以有六个独立运动。以右图为例，它在直角坐标系OXYZ 中可以有三个平 移运动和三个转动。三个平移运动分别是沿X 、Y 、Z 轴平移运动，记为Z Y X \\ 三个转动分别是绕X 、Y 、Z 轴的转动，记为Z Y X // 习惯上把六个独立运动称作六个自由度，如果采用一定的约束措施，消除物体的六个自由 度，则物体被完全定位 X 自由度示意图
六点定位原理 任何一个物体在空间直角坐6个自由度——用Z Y X Z Y X ,,,,, 表示。 要确定其空间位置，就需要限制其 6 个自由度 将 6 个支承抽象为6个“点”，6个点限制了工件的6 个自由度，这就是六点定位原理。 （二）六点定则的应用 完全定位 不完全定位 超定位 （三）工件的基准 基准的概念： 是在确定零件上其他面、线或点的位置准确度时所依据的该零件上的面、线或点。 基准的分类： 设计基准：是指设计零件图样时用以确定其他面、线或点的位置所依据的基准。 工艺基准：在制造过程中采用的各种基准，总称为工艺基准。可分为工序基准、定位基准、 度量基准和装配基准。
钣金件工艺 机加工生产加工工艺 钣金车间工艺要求流程 （1）钣金车间可根据图纸剪板下料，在相应位置冲孔和剪角剪边。以前工序完成后进行折弯加工；第一步必须进行调整尺寸定位，经检查后进行下一步折弯工艺。折弯后经检查合格组焊；组焊要求必须在工装和模型具下进行组焊。根据图纸要求焊接深度和点处焊接。焊点高度不得超过设计要求、焊机工艺要求；2mm以下必须用二氧化碳保护焊和氩弧焊接。不锈钢板必须用氩弧焊。焊接件加工成形后进行校整，经检查符合图纸要求后进行下一步打磨拉丝。打磨必须以
量角样板进行打磨，不得有凸出和凹缺。拉丝面光吉度必须按图纸要求进行。 （2）外协碳钢件表面处理喷漆工艺要求：喷沙或氧化面积不得小于总面积的95％，除去沙和氧化液进行表面防锈喷漆和电镀处理。经底部处理后再进行表漆加工，表漆加工必须三次进行完成。喷塑厚度不得小于0.35mm。钣金件经检验合格后进厂入半成品库待装。 （3）入库件摆放要求：小件要求码齐入架存放。大件必须有间隔层，可根据种类整齐存放。 机加件加工流程： （1）机加工件工艺要求；原材料进厂由质检部进行检验，根据国家有关数据进行检测，进厂材料必须检测厚度、硬度、和其本几何尺寸。 （2）下料；根据图纸几何尺寸加其本加工量下料，不得误差太大。 （3）机床加工；根据零件图纸选择基本定位面进行粗加工、精加工，加工几何尺寸保留磨量。 （4）铣床加工；根据零件图纸选择基本刀具装入刀库，在加工过程中注意更换刀库刀具，工件要保整公差。 （5）钳工；机加件加工完成后根要求进行画线钳工制做，在加工过程中必须用中心尖定位。大孔首先打小孔定位再用加工大孔。螺纹加工要在攻丝机进加工，不得有角度偏差。螺纹孔加工后螺栓要保
轴的机械加工工艺过程设 计学生作品 所属学院： 专业：机械工程及自动化 小组成员： 组长： 授课教师： 提交时间：
传动轴设计准备工作——明确问题的提出及研究目的1．问题提出： 零件的几何精度直接影响零件的使用性能，而机械加工工艺过程制定的是否合理将直接影响零件的加工精度。针对车床传动轴，应用所学的机械制造基础知识进行一次加机械工工艺过程设计的综合性工程应用训练。 2．专题研究的目的： （1）掌握零件主要部分技术要求的分析方法； （2）掌握零件材料的选择方法和确定毛坯的制备方法及工艺；（3）掌握工艺分析方法； （4）掌握定位基准的选择方法； （5）掌握制定出合理的零件加工顺序的原则和方法； （6）掌握制定出合理的零件加工路线的方法。 车床传动轴的几何设计要求——研究内容 图1所示为车床的传动轴，轴上开有键槽用来安装齿轮以传递运动和动力，两端是安装滚动轴承的支承轴颈。完成该传动轴零件的机械加工工艺过程设计。 工艺设计的具体内容包括： （1）进行零件主要部分的技术要求分析研究； （2）确定传动轴的材料、毛坯的制备方法及工艺、热处理工艺；（3）进行加工工艺分析；
（4）确定定位基准； （6）制定传动轴的加工顺序； （6）制定传动轴的加工路线。 图1 传动轴 工作安排 1.查阅资料了解传动轴各部位的作用； 2.根据相关资料及所学知识确定材料、毛坯及热处理工艺； 3.根据传动轴的结构特点，制定相应的加工工艺路线，并确定加工工序； 4.总结上述过程，完成研究报告。 组员分工 1.查阅资料—— 2.选材、毛坯及热处理工艺的选择—— 3工艺路线的确定—— E F M N P Q
07机制3班机械加工工艺过程卡片产品型号零件图号KCSJ-01 产品名称零件名称手柄共 1 页第 1 页材料牌号45 毛坯种类锻件毛坯外形尺寸每毛坯件数 1 每台件数 1 备注年产1万 工序号工序 名称工序内容车间工段设备工艺装备 工时 准终单件 10 模锻毛坯锻加工 20 粗铣端面B 粗铣端面B保证厚度尺寸28 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 30 粗铣端面A 粗铣端面B保证厚度尺寸27 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 40 精铣端面B 精铣端面B保证厚度尺寸26.5 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 50 精铣端面A 精铣端面B保证厚度尺寸26 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 60 粗镗小头孔粗镗小头孔到尺寸φ21.2H11机加工镗工T68 专用夹具，镗刀，游标卡尺 70 粗镗大头孔粗镗大头孔到尺寸φ37H11，保证中心 距128±0.2 机加工镗工 T68 专用夹具，镗刀，游标卡尺 80 粗铣小头槽粗铣小头槽槽宽9H11 机加工铣工X62W 专用夹具，锯片铣刀，游标卡尺 90 精铣小头槽精铣小头槽槽宽9H11 机加工铣工X62W 专用夹具，锯片铣刀，游标卡尺 100 钻大头径向孔钻大头径向孔φ4机加工钻工 Z525 专用夹具，麻花钻，游标卡尺 110 精镗小头孔精镗小头孔至尺寸φ22H9机加工 镗工 T68 专用夹具，镗刀，游标卡尺 120 精镗大头孔精镗大头孔至尺寸φ38H9机加工 镗工 T68 专用夹具，镗刀，游标卡尺 130 倒角倒大小头孔角，去毛刺机加工 钻工 Z525 专用夹具，倒角钻头，游标卡尺 140 终检入库检验零件尺寸 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期） 标记处数 更改 文件号 签字日期标记处数 更改 文件号 签字日期
机械加工工艺流程详解 1.机械加工工艺流程 机械加工工艺规程是规定零件机械加工工艺过程和操作方法等的工艺文件之一，它是在具体的生产条件下，把较为合理的工艺过程和操作方法，按照规定的形式书写成工艺文件，经审批后用来指导生产。机械加工工艺规程一般包括以下内容：工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工件的检验项目及检验方法、切削用量、时间定额等。 1.1 机械加工艺规程的作用 (1)是指导生产的重要技术文件 工艺规程是依据工艺学原理和工艺试验，经过生产验证而确定的，是科学技术和生产经验的结晶。所以，它是获得合格产品的技术保证，是指导企业生产活动的重要文件。正因为这样，在生产中必须遵守工艺规程，否则常常会引起产品质量的严重下降，生产率显著降低，甚至造成废品。但是，工艺规程也不是固定不变的，工艺人员应总结工人的革新创造，可以根据生产实际情况，及时地汲取国内外的先进工艺技术，对现行工艺不断地进行改进和完善，但必须要有严格的审批手续。 (2)是生产组织和生产准备工作的依据 生产计划的制订，产品投产前原材料和毛坯的供应、工艺装备的设计、制造与采购、机床负荷的调整、作业计划的编排、劳动力的组织、工时定额的制订以及成本的核算等，都是以工艺规程作为基本依据的。 (3)是新建和扩建工厂（车间）的技术依据 在新建和扩建工厂（车间）时，生产所需要的机床和其它设备的种类、数量和规格，车间的面积、机床的布置、生产工人的工种、技术等级及数量、辅助部门的安排等都是以工艺规程为基础，根据生产类型来确定。除此以外，先进的工艺规程也起着推广和交流先进经验的作用，典型工艺规程可指导同类产品的生产。 1.2 机械加工工艺规程制订的原则 工艺规程制订的原则是优质、高产和低成本，即在保证产品质量的前提下，争取最好的经济效益。在具体制定时，还应注意下列问题： 1)技术上的先进性在制订工艺规程时，要了解国内外本行业工艺技术的发展，通过必要的工艺试验，尽可能采用先进适用的工艺和工艺装备。 2)经济上的合理性在一定的生产条件下，可能会出现几种能够保证零件技术要求的工艺方案。此时应通过成本核算或相互对比，选择经济上最合理的方案，使产品生产成本最低。
轴类零件机械加工工艺规程设计 零件图七
摘要 本设计所选的题目是有关轴类零件的设计与加工，通过设计编程，最终用数控机床加工出零件，数控加工与编程毕业设计是数控专业教学体系中构成数控加工技术专业知识及专业技能的重要组成部分，它是运用数控原理，数控工艺，数控编程，制图软件和数控机床实际操作等专业知识对零件进行设计，是对所学专业知识的一次全面训练。熟悉设计的过程有利于对加工与编程的具体掌握，通过设计会使我们学会相关学科的基本理论，基本知识，进行综合的运用，同时还会对本专业有较完善的系统的认识，从而达到巩固，扩大，深化知识的目的。 此次设计也是我们走出校园之前学校对我们的最后一次全面的检验以及提高我们的素质和能力。毕业设计和完成毕业论文也是我们获得毕业资格的必要条件。 设计是以实践为主，理论与实践相结合的，通过对零件的分析与加工工艺的设计，提高我们对零件图的分析能力和设计能力。达到一个毕业生应有的能力，使我们在学校所学的各项知识得以巩固，以更好的面对今后的各种挑战。 此次设计主要是围绕设计零件图七的加工工艺及操作加工零件来展开的，我们在现有的条件下保证质量，加工精度及以及生产的经济成本来完成，对我们来说具有一定的挑战性。其主要内容有：分析零件图，确定生产类型和毛坯，确定加工设备和工艺设备，确定加工方案及装夹方案，刀具选择，切削用量的选择与计算，数据处理，对刀点和换刀点的确定，加工程序的编辑，加工时的实际操作，加工后的检验工作。撰写参考文献，组织附录等等。 关键词 加工工艺、工序、工步、切削用量：切削速度（m/min）、切削深度（mm）、进给量（mm/n、mm/r）。
1．什么是机械加工工艺过程？ 答：机械加工工艺过程是指用机械加工的方法按规定的顺序把毛坯变成零件的全部过程。 2.工艺过程的基本单元是什么？如何划分？ 答：工序是组成工艺过程的基本单元。工序又可分为安装、工位、工步和走刀。 3.什么是工序，安装，工步，工位和走刀？ 答：工序是指一个（或一组）工人在同一个工作地对一个（或同时对几个）工件连续完成的那一部分工艺过程。 安装是指在一道工序中工件经一次装夹后所完成的那部分工序内容。 工位是指工件在机床上占据每一个位置所完成的加工 工步是指在加工表面、刀具和切削速度和进给量均保持不变的情况下完成的部分内容。 走刀是指刀具在加工表面上切削一次所完成的内容。走刀是构成工艺过程的最小单元。 4.机械加工工艺规程制定的指导思想？ 答：保证质量，提高效率，降低成本。尽量减少工人的劳动强度。在保证质量的前提下，最大限度的提高生产率，满足生产要求，尽可能节约耗费，减少投资，降低制造成本。 6.什么是机械加工的工艺规程?它的作用特点是什么？工艺规程设计的原则和步骤有哪些？答：机械加工的工艺规程是机械制造厂最重要的文件之一。蒋工艺规程内容填入一定的格式的卡片。即成生产准备和施工依据的工艺文件。 设计原则： 1）以保证零件加工质量，达到设计图纸规定的各项技术要求为前提。 2）工艺过程有较高的生产效率和较低的成本。 3）充分考虑和利用现有生产条件，尽可能作到平衡生产 4）尽量减轻工人劳动强度，保证安全生产，创造良好、文明劳动条件。 5）积极采用先进技术和工艺，减少材料和能源消耗，并应符合环保要求。 设计步骤： 1）．阅读装配图和零件图2）．工艺审查审查图纸上的尺寸、视图和技术要求是否完整、正确、统一，分析主要技术要求是否合理、适当，审查零件结构工艺性。 3）．熟悉或确定毛坯确定毛坯的依据是零件在产品中的作用、零件本身的结构特征与外形尺寸、零件生产批量等。 7.何为零件的结构工艺性？ 零件的结构工艺性：零件制造、装配和维修的可行性和经济性。
例1：试提出小批生产下图所示零件的机械加工工艺过程（从工序到工步）。 [解答]：齿轮加工内容有两端面、内孔、四个小孔、键槽、齿等。为保证A、B面的平行度还需磨削，齿部还需高频淬火。 加工工艺过程 注意点：毛坯为型材，需要钻孔；调头车B面，不能保证B∥A，因此需要磨端面B； 如上例齿轮，若毛坯为模锻件，试提出小批、成批和大批大量生产其机械加工工艺过程(工序到工步)。 齿轮加工工序安排 若批量生产时毛坯为锻件，工序1变为两个工序。即，如果在加工端面A和外圆后，就将该工件卸下，换上另一工件，加工其端面A和外圆，一直到一批零件加工完，再调头加工端面B及另一部分外圆，这中间就有了间断，因此就是两个工序。对于大批大量生产，采用拉刀拉孔、多刀车床车外圆（复合工步）等先进工艺，可提高生产率。因此齿轮大量生产和小量生产其工艺有很大差别。 例2：试提出如右图所示小轴的小批、成批和大批大量生产的机械加工工艺规程，并分析每种方案的工艺过程组成。 表1 阶梯轴加工工艺过程（小批生产） 表2 阶梯轴加工工艺过程（成批生产）
表3 阶梯轴加工工艺过程（大批大量生产） 例3：如右图盘状零件，其机械加工工艺过程有如下两种方案，试分析每种方案工艺过程的组成。 1）在车床上粗车及精车端面C，粗镗及精镗φ60H9mm孔，内孔倒角，粗车及半精车φ200mm外圆。调头，粗、精车端面A，车φ96mm外圆及端面B，内孔倒 角。划线，在插床上按划线插键槽18D10。在钻床上按划线 钻6-φ20mm的孔。钳工去毛刺。 2）在车床上粗、精车一批零件的端面C，并粗、精镗φ 60H9mm孔，内孔倒角。然后在同一台车床上将工件安装在 可涨心轴上，粗车、半精车这批工件的φ200mm外圆，并车 φ96mm外圆及端面B，粗、精车端面A，内孔倒角。在拉床 上拉键槽。在钻床上用钻模钻出6-φ20mm的孔。钳工去毛 刺。 注意：φ20mm的孔无公差要求 盘状零件加工工艺过程 单件小批生产成批生产 例4试提出成批生产如图1-5所示零件的机械加工工艺过程（从工序到工步），并指出各工序的定位基准。注意：φ10mm的孔有精度要求，因此钻-扩-铰
机械加工工艺过程卡片 九江学院 机械与材料工程学院机械加工工艺过程卡片 零件图号KCSJ-12 共 2 页 零件名称蜗杆第页 材料牌号45钢毛坯种类锻件毛坯外形尺寸每件毛坯可制件数 1 每台件数 工序号工序内容车间工段设备工艺装备 工时 准终单件 01 锻造锻工自由锻锻床游标卡尺 02 去飞边金工磨工磨床砂轮、游标卡尺 03 粗车蜗杆轴左端面，打中心孔，及左边Φ20mm、Φ25mm、 Φ30mm、Φ36mm 定位轴肩，以及Φ30mm 轴段退刀槽的外圆 面，以中心孔轴线为精基准。 金工 车、钳 工 普通车 床 车刀、麻花钻、三爪卡盘 04 粗车蜗杆轴右端面，打中心孔，及右边、Φ30mm 、Φ36mm 定位轴肩，以及Φ30mm 轴段退刀槽的外圆面，以中心孔轴线 为精基准。 金工 车、钳 工 普通车 床 车刀、麻花钻、三爪卡盘 05 调质处理热加工热处理淬火机淬火机 06 半精车左端各外圆面，控制轴线方向的各个轴段的长度。 以中心孔轴线为精基准。金工车工 普通车 床 车刀、三爪卡盘 07 半精车右端各外圆面，控制轴线方向的各个轴段的长度。 以中心孔轴线为精基准。倒角。金工车工 普通车 床 揣测到、三爪卡盘
08 铣键槽，选择两个Φ30mm 外圆面作为基准。金工钳工普通立 式铣床 铣刀、专用夹具 09 车蜗杆螺纹，选择两个Φ30mm 外圆面作为基准。金工车工普通车 床 车刀、专用夹具 10 淬火热加工热处理淬火机淬火机 11 粗、精磨左端面及Φ20mm 轴头外圆面，Φ30mm 轴段外圆面， 以及磨制过渡圆角。 金工磨工 普通磨 床 砂轮、游标卡尺 12 粗、精磨右端面及Φ30mm 轴头外圆面，Φ60mm 轴段外圆面及 螺纹面，以及磨制过渡圆角，以两中心孔轴心线为基准。 金工车工 普通磨 床 砂轮、游标卡尺 13 去毛刺金工钳工钳工台深度游标卡尺 14 检验检验 15 入库仓库
机械加工工艺规程设计 机械加工工艺规程设计的内容及步骤 1.分析零件图和产品装配图。6.确定各工序所用机床设备和工艺装备(含刀具、夹具、量具、辅具等)，对需要改装或重新设计的专用工艺装备要提出设计任务书。7.确定各工序的加工余量，计算工序尺寸及公差。8.确定各工序的技术要求及检验方法。 <--2006-2-12-->一：机械加工工艺规程设计的内容及步骤 1.分析零件图和产品装配图； 2.对零件图和装配图进行工艺审查； 3.由今生产纲领研究零件生产类型； 4.确定毛坯； 5.拟定工艺路线； 6.确定各工序所用机床设备和工艺装备(含刀具、夹具、量具、辅具等)，对需要改装或重新设计的专用工艺装备要提出设计任务书。 7.确定各工序的加工余量，计算工序尺寸及公差； 8.确定各工序的技术要求及检验方法； 9.确定各工序的切削用量和工时定额； 10.编制工艺文件。 二：工艺路线的拟订 拟订工艺路线是设计工艺规程最为关键的一步，需顺序完成以下几个方面的工作。 内容
原则 原则说明 具体实例 选择定位基准精基准的选择原则 基准重合原则 应尽可能选择被加工表面的设计基准为精基准，这样可以避免由于基准不重合引起的定位误差。———— 统一基准原则 应尽可能选择用同一组精基准加工工件上尽可能多的加工表面，以保证各加工表面之间的相对位置关系。例如，加工轴类零件时，一般都采用两个顶尖孔作为统一精基准来加工轴类零件上的所有外圆表面和端面，这样可以保证各外圆表面间的同轴度和端面对轴心线的垂直度。 互为基准原则 当工件上两个加工表面之间的位置精度要求比较高时，可以采用两个加工表面互为基准反复加工的方法。例如，车床主轴前后支承轴颈与主轴锥孔间有严格的同轴度要求，常先以主轴锥孔为基准磨主轴前、后支承轴颈表面，然后再以前、后支承轴颈表面为基准磨主轴锥孔，最后达到图纸上规定的同轴度要求。 自为基准原则 一些表面的精加工工序，要求加工余量小而均匀，常以加工表面自身为基准图示为在导轨磨床上磨床身导轨表面，被加工床身1通过楔铁2支承在工作台上，纵向移动工作台时，轻压在被加工导轨面上的百分表指针便给出了被加工导轨面相对于机床导轨的不平行度读数，根据此读数操作工人调整工件1底部的4个楔铁，直至工作台带动工件纵向移动时百分表指针基本不动为止，然后将工件1夹紧在工作台上进行磨削。 在导轨磨床上磨床身导轨面
机械加工工序卡片产品型号零件图号 产品名称零件名称第二轴共6页第 1 页 车间工序号工序名称材料牌号 金工 2 车HT150 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数 铸件 1 1 设备名称设备型号设备编号同时加工件数 锯床V6-G4025带锯床 1 夹具编号夹具名称切削液 工位器具编号工位器具名称工序工时(分) 准终单件 工步内容工艺装备主轴转速切削速度 工步号工步容工艺装备 主轴转速切削速度进给量切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动辅助 1 保持总长412±1.5mm 钢尺350 3 0.5 50 1 1 56
机械加工工序卡片产品型号车床零件图号 产品名称零件名称第二轴共6页第 2 页 车间工序号工序名称材料牌号 金工 2 车40CR 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数 铸件 1 1 设备名称设备型号设备编号同时加工件数 专机铣钻专机 1 夹具编号夹具名称切削液 专用夹具 工位器具编号工位器具名称工序工时(分) 准终单件 工步内容工艺装备主轴转速切削速度 工步号工步容工艺装备 主轴转速切削速度进给量切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动辅助 1 同时铣两端面、钻两端中心孔（外圆柱定位）, 保证总长407 专用量具400 8 1.3 2 1 1 0.8
机械加工工序卡片产品型号零件图号 产品名称零件名称第二轴共6页第 3 页 车间工序号工序名称材料牌号 金工 2 车40CR 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数 铸件 1 1 设备名称设备型号设备编号同时加工件数 车床CK6140 1 夹具编号夹具名称切削液 通用三爪卡盘 工位器具编号工位器具名称工序工时(分) 准终单件 工步内容工艺装备主轴转速切削速度 工步号工步容工艺装备 主轴转速切削速度进给量切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动辅助 1 钳工划线划针, 游标高度尺 2 车?45.5外圆, 达尺寸要求, 车?37.6外圆, 车退刀槽, 车?37.5外圆, 留0.5mm余量, 车?34.5外圆, 留 0.5mm余量, 车?34.5外圆, 留0.5mm余量, 车?30.5 外圆, 留0.5mm余量, 车?30.49,?26.5,?26,?16 留 0.5mm余量. 游标卡尺0-125(0.02)500 13.35 0.35 2 1 0.13 0.76
机械加工工艺分析与改进设计 作者：陈军 摘要：我们必须仔细了解零件结构，认真分析零件图,培养我们独立识图能力,增强我们对零件图的认识和了解,通过对零件图的绘制,不仅能增强我们的绘图能力和运用autoCAD软件的能力。 制订工艺规程、确定加工余量、工艺尺寸计算、工时定额计算、定位误差分析 等。在整个设计中也是非常重要的,通过这些设计,不仅让我们更为全面地了解零件的加工过程、加工尺寸的确定,而且让我们知道工艺路线和加工余量的确定,必须与工厂实际的机床相适应。这对以前学习过的知识的复习,也是以后工作的一个铺垫。 在这个设计过程中,我们还必须考虑工件的安装和夹紧.安装的正确与否直接影响工件加工精度,安装是否方便和迅速,又会影响辅助时间的长短,从而影响生产率,夹具是加工工件时,为完成某道工序,用来正确迅速安装工件的装置.它对保证加工精度、提高生产率和减轻工人劳动量有很大作用。这是整个设计的重点,也是一个难点。 关键词：工艺编程、工艺分析、夹具设计
目录 摘要 (1) 目录 (2) 绪论 (3) 第一章:机械加工工艺分析 (3) 1.1件结构的工艺性分析及毛坯的选择 (3) 1.2定位基准的选择 (4) 1.3 加工工序的设计 (4) 1.4工艺路线的拟定 (5) 第二章：制动杆零件的加工工艺分析 (5) 2.1毛坯的制造形式 (5) 2.2基准面的选择 (5) 2.3制订工艺路线 (6) 2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (8) 2.5确定切削用量及基本工时 (9) 第三章：30*40专用夹具的设计 (11) 3.1专用夹具的设计要求 (11) 3.2夹具设计 (12) 总结 (16) 参考资料 (16)
机械加工工艺过程卡及 工序卡 集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
机械加工工艺过程卡填写说明
（1）过程卡和工序卡的总页数； （2）当前页页序； （3）按零件图填写； （4）按设计任务书填写，包括了备品率和废品率； （5）按零件图填写； （6）填写“铸件”、“锻件”、“圆钢”、“板钢”等；（7）每毛坯可加工同一零件的数量； （8）工序号，可依自然数连续或不连续编号； （9）工序名称如“钻××孔”、“粗铣××面”、“攻××螺纹”等； （10）填写设备名称如“立钻”； （11）填写设备型号如“Z5125A”； （12）填写该工序所需设备数量； （13）基本时间t m和辅助时间t a之和，也称为操作时间。基本时间取自工序卡。辅助时间按工序卡所表明的工序操作动作，查各动作的时间定额标准并累加得到（未见占基本时间百分比数据）； （14）工时定额t t按公式t t=（t m+t a）[1+（α+β）﹪]计算。其中布置工作地时间、休息和生理需要时间按它们占作业时间的百分比（（α+β）﹪）查表得到，不计准备和终结时间； （15）设备负荷率=（13）×（4）÷（251天×8小时×60分×（12））； （16）根据需要填写。
机械加工工序卡填写说明 卡相应内容的说明； （2）采用的切削液名称，如“水”、“水溶液”、“乳化液”等； （7）工序简图。要求：①主要简图是零件在机床上装夹位置的主视图，应有零件的外形轮廓，与本工序无关的结构要素不表示。②完整表示工序定位基准、夹压力方向和作用面、夹压方式（机械夹紧、液压夹紧、气动夹紧、电磁夹紧），也可规定夹压位置。③用特粗线条表示出加工面，注明工序尺寸及公差、加工面的相对位置精度、表面粗糙度等。④表示工序同时装夹零件的数目和排列方式。⑤若绘制简图的位置不够，可另页绘制（该页上保留工序卡表头，其它位置绘简图），顺序在本工序卡片之后，有页码。 （8）若需要专用夹具，填写夹具名称，如“钻夹具”。否则不填； （9）本工序工序内容序号，依自然数连续编号；要技术要求，如热处理的硬度和变形要求、电镀的镀层厚度。设计或工艺要求加工面配做配钻时，要在配做配钻前该面的最后工序另起一行注明，如“××孔与××件配钻”； （11）填写设备型号如“Z5125A”； （12）专用的填写编号，由于没有编号规则，可填写刀辅具名称，并示以“专用”含义，如“成形铣刀”。标准的填写名称、规格，如“锥柄钻头Φ14.3×200”、“45°车刀”； （13）填写量检具名称，如“孔位检具”、“卡规”等，已有“专用”含义。标准的填写名称、规格、精度，如“卡尺 0~125，0.02”、“杠杆表0~0.8，0.01”。 （14）、（15）、（16）、（17）切削用量三要素，由分析计算或查表得到。 （18）工件切削部分的长度； （19）直接改变加工对象几何状况或材料性质的工艺过程所消耗的时间，用相应加工方法基本时间计算公式计算。切削加工时，
`河南工业职业技术学院 机械加工技术 课程设计说明书 设计题目：设计“轴承座”零件的机械加工 工艺规程及工艺装备 班级 06111 设计者 指导教师兰建设 2008年10月27日至10月31 日 机械制造工艺学课程设计任务书 题目：设计轴承座零件的加工工艺规程 生产纲领： 5000件 生产类型：批量生产 内容： 1.产品零件图 1张 2.产品毛坯图 1张 3.机械加工工艺过程卡片 1套 4.机械加工工序卡片 1套 5. 课程设计说明书(5000～8000字) 1份 目录 前
言…………………………………………………………………………………………… 课程设计说明书正文………………………………………………………………………… 一、零件的分析…………………………………………………………………………… （一）、零件的作用……………………………………………………………………… （二）、零件的工艺性分析……………………………………………………………… 二、确定生产类型………………………………………………………………………… 三、确定毛坯……………………………………………………………………………… (一)、确定毛坯的种类……………………………………………………………… (二)、绘制铸造件毛坯图…………………………………………………………… 四、工艺规程设计………………………………………………………………………… (一)定位基准的选择……………………………………………………………………
(二)工艺路线的拟定…………………………………………………………………… （三），机械加工余量、工序尺寸及毛坯尺寸的确定…………………………………` 五、工装设计分析提设计任务书…………………………………………………………… 六、小结………………………………………………………………………………………… 七、主要参考文献……………………………………………………………………………… 前言 机械制造工艺学课程是在学完了机械制 造工艺学包括机床夹具设计和大部分专业课，并进行了生产实习的基础上的一个教学环节。这是我们在进行毕业设计之前对所学课程的一次深 入的全面的总复习，也是一次理论联系实际的训练。因此，它在今年的学习中占有重要的地位。 我个人的感想是，希望经历了这次课程的设计，对自己的将来所从事的工作，进行一次适应性的训练，通过这次课程设计锻炼自己的分析问题，解决问题的能力，为毕业后的工作打下一
机械加工工艺流程描述
机械加工工艺流程详解 1.机械加工工艺流程 机械加工工艺规程是规定零件机械加工工艺过程和操作方法等的工艺文件之一，它是在具体的生产条件下，把较为合理的工艺过程和操作方法，按照规定的形式书写成工艺文件，经审批后用来指导生产。机械加工工艺规程一般包括以下内容：工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工件的检验项目及检验方法、切削用量、时间定额等。 1.1 机械加工艺规程的作用 (1)是指导生产的重要技术文件 工艺规程是依据工艺学原理和工艺试验，经过生产验证而确定的，是科学技术和生产经验的结晶。所以，它是获得合格产品的技术保证，是指导企业生产活动的重要文件。正因为这样，在生产中必须遵守工艺规程，否则常常会引起产品质量的严重下降，生产率显著降低，甚至造成废品。但是，工艺规程也不是固定不变的，工艺人员应总结工人的革新创造，可以根据生产实际情况，及时地汲取国内外的先进工艺技术，对现行
工艺不断地进行改进和完善，但必须要有严格的审批手续。 (2)是生产组织和生产准备工作的依据 生产计划的制订，产品投产前原材料和毛坯的供应、工艺装备的设计、制造与采购、机床负荷的调整、作业计划的编排、劳动力的组织、工时定额的制订以及成本的核算等，都是以工艺规程作为基本依据的。 (3)是新建和扩建工厂（车间）的技术依据 在新建和扩建工厂（车间）时，生产所需要的机床和其它设备的种类、数量和规格，车间的面积、机床的布置、生产工人的工种、技术等级及数量、辅助部门的安排等都是以工艺规程为基础，根据生产类型来确定。除此以外，先进的工艺规程也起着推广和交流先进经验的作用，典型工艺规程可指导同类产品的生产。 1.2 机械加工工艺规程制订的原则 工艺规程制订的原则是优质、高产和低成本，即在保证产品质量的前提下，争取最好的经济效益。在具体制定时，还应注意下列问题： 1)技术上的先进性在制订工艺规程时，要了解国内外本行业工艺技术的发展，通过必要的工艺
第九章机械加工工艺设计实验 机械零件设计后，首先必须制造出零件的毛坯，然后再用机械加工方法制造出来。一个零件可以用几种不同的加工方法制造，但在一定条件下只有某一种方法是较合理的。因此，合理地设计零件的机械加工工艺，并把合理的工艺过程中的各项内容以规定的表格形式设计成技术文件，最后用技术文件来指导零件的加工和生产，这就是机械加工工艺设计实验的基本内容。 9. 1 机械加工工艺的设计原则、原始资料及步骤 1．机械加工工艺的设计原则 机械加工工艺的设计原则是：在保证产品质量的前提下，努力提高生产率和降低工艺成本；在充分利用企业现有生产条件的基础上，尽可能采用先进生产技术；工艺设计应正确、完整、清晰和统一，所用术语、符号、单位、编号等，要符合最新的国家标准。 2．机械加工工艺设计的原始资料 （1）产品的全套技术文件包括产品图样，技术说明书，产品验收的质量标准。 （2）产品的生产纲领。 （3）工厂的生产条件包括毛坯的生产条件或协作关系，工厂的设备和工艺装备情况，专用设备和专用工艺装备的制造能力，工人的技术等级等。 （4）各种技术资料包括有关手册、标准以及国内外先进的工艺技术资料等。 3．机械加工工艺设计的步骤 （l）根据产品生产纲领决定生产类型在成批生产时，要确定零件的生产批量；在大批量生产时，要确定各工序、各工步或工位上的生产节拍。 （2）分析研究产品的图样熟悉产品的性能和工作原理，明确零件的作用，审查视图、尺寸、技术条件、零件的结构工艺性和材料选用等方面是否完整合理。 （3）选择毛坯根据图样要求，按设计原则，选择毛坯的种类和制造方法。 （4）拟订工艺路线选择定位基准及各表面加工方法，划分加工阶段，工序组合及安排等。 （5）工序设计确定加工余量、工序尺寸及公差、切削用量、工时定额、设备和工装等。 （6）填写工艺文件如机械加工工艺过程卡片和机械加工工序卡片。
机械加工工艺过程例子
例1：试提出小批生产下图所示零件的机械加工工艺过程（从工序到工步）。 [解答]：齿轮加工内容有两端面、内孔、四个小孔、键槽、齿等。为保证A、B面的平行度还需磨削，齿部还需高频淬火。 序号工序安装或工位工步走刀 1 车第一次安装 1．粗车端面A； 2．粗车外圆； 3．钻孔； 4．粗镗孔； 5．精镗孔； 6．精车端面A； 7．精车外圆； 8．倒角。 1．两次； 2．两次； 4．两次；调头安装 1．粗车端面B； 2．精车端面B； 3．倒角 1．两次 2 钻工位1 工位2 工位3 工位4 钻φ12孔 钻φ12孔 钻φ12孔 钻φ12孔 3 插安装一次插键槽若干次 4 磨平面安装一次磨端面B 5 滚齿安装一次1．粗滚；2．精滚。 6 齿面高淬火 注意点：毛坯为型材，需要钻孔；调头车B面，不能保证B∥A，因此需要磨端面B； 如上例齿轮，若毛坯为模锻件，试提出小批、成批和大批大量生产其机械加工工艺过程(工序到工步)。
工序号 1 2 3 4 5 6 7 单件小批车端面A、外圆和 端面B、外圆、内 孔 钻孔插键槽平面磨 滚 齿 淬 火 成批车端面A、内孔车端面 B、 外圆钻孔插键槽滚 齿 淬 火 大量钻五个孔(多轴钻 床) 拉孔、拉 键槽(拉床) 粗车外圆、端 面(多刀车床) 粗车外圆、端 面(多刀车床) 滚 齿 剃 齿 淬 火 若批量生产时毛坯为锻件，工序1变为两个工序。即，如果在加工端面A和外圆后，就将该工件卸下，换上另一工件，加工其端面A和外圆，一直到一批零件加工完，再调头加工端面B及另一部分外圆，这中间就有了间断，因此就是两个工序。对于大批大量生产，采用拉刀拉孔、多刀车床车外圆（复合工步）等先进工艺，可提高生产率。因此齿轮大量生产和小量生产其工艺有很大差别。 例2：试提出如右图所示小轴的小批、成批和大批大 量生产的机械加工工艺规程，并分析每种方案的工艺 过程组成。 表1 阶梯轴加工工艺过程（小批生产） 工序号工序内容设备 1 车一端面，打中心孔；调头车另一端面，打中心 孔 车床 2 车大端外圆及倒角；车小端外圆及倒角车床 3 铣键槽；去毛刺。铣床 表2 阶梯轴加工工艺过程（成批生产） 工序号工序内容设备 1 车端面，打中心孔车床 2 车另一端面，打中心孔车床 3 车大端外圆及倒角车床 4 车小端外圆及倒角车床
机械加工工序卡片 沈阳大学产品型号零件图号 机械加工工序卡片 零件名称减速箱体共页第 1 页 产品名称 车间工序号工序名称材料牌号 IIIIIIIV 铣下平面HT15-33 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数 铸件186mm× 176mm 1 1 设备名称设备型号设备编号同时加工件数 卧式铣床X62 1 夹具编号夹具名称切削液 专用夹具 工位器具编号工位器具名称 工序工时（分） 准终单件 1.91 工步工序内容刀具量具 主轴转数切削速度进给量切削深度进给单件工时 r/min m/min mm/ z mm 次数机动辅助 1 粗铣底平面端面铣刀游标卡尺150 37.7 0.08 2 1 93.75 14.6 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期） 标记处数更改文 日期标记处数更改文件号签字日期签字 件号
沈阳大学产品型号零件图号 机械加工工序卡片 零件名称减速箱体共 24 页第 3 页 产品名称 车间工序号工序名称材料牌号 钻孔Ф8mm ，Ф5mm， 7 Ф9mm ，锪沉头孔HT15-33 Ф14mm，攻丝 M5 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数 铸件186mm× 176mm 1 1 设备名称设备型号设备编号同时加工件数 立式钻床Z525 夹具编号夹具名称切削液 专用夹具 工序工时（分） 工位器具编号工位器具名称 准终单件 不计 2.63 工步工序内容刀具量具 主轴转数切削速度进给量切削深度进给单件工时 r/min m/min mm/ z mm 次数机动辅助 1 钻孔 2- Ф8mm 高速钢麻花钻极限验规545 13.70 0.1 18 1 22.06s 3.31s 2 钻孔 3- Ф5mm 高速钢麻花钻极限验规680 15 0.1 10 1 8.83s 1.32s 3 钻孔 6- Ф9mm 高速钢麻花钻极限验规392 11.08 0.1 18 1 22.06s 3.31s 4 锪沉头孔 6- Ф14mm 平面锪钻极限验规140 4.4 0.0 5 14 1 56.47s 8.47s 5 攻丝 3-M5 细柄机用丝锥140 2.2 0.23 10 1 20.0 6 3.09s s 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期） 标记处数更改文 日期标记处数更改文件号签字日期签字 件号
