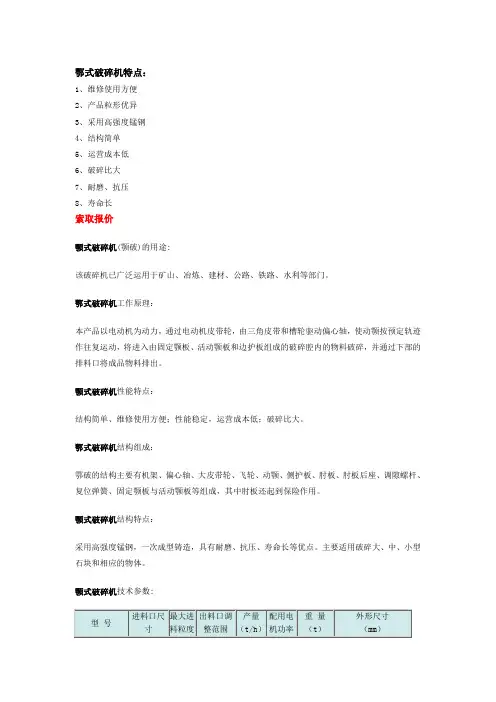

颚式破碎机型号种类多,不同的型号其各种参数指标也存在很多不同，这一些列破碎机是出现比较早的破碎设备,因其构造简单可靠、破碎比大效率高、维护容易方便受到市场欢迎。以下介绍的是粗破和细破的型号供大家参考：
粗破型号有：PE900×1200；PE1000×1200；PE1200×1500。 细破型号有：PEX250×1200。 具体参数如下：
PE1200×1500颚式破碎机
PE1000×1200颚式破碎机
PE900×1200颚式破碎机
规格型号
最大进料粒度（mm ） 生产能力 （m3/h ） 主轴转速 （r/min ）
电机功率
(kw)
外形尺寸
(L ×W ×H)(m
m) 重量
(kg) 1200×15
00
1020
800-1000
180
160
4200×3300
×3500
100000
规格型号
最大进料粒度（mm ） 生产能力 （m3/h ） 主轴转速
（r/min ）
电机功
率
(kw)
外形尺寸
(L ×W ×H)(mm
) 重量
(kg)
1000×12
00
850
160-330
200
110
3480×2876×
3330
55000
规格型号最大进
料粒度
（mm）
生产能力
（m3/h）
主轴转速
（r/min）
电机功
率
(kw)
外形尺寸
(L×W×H)(mm
)
重量
(kg)
900×150
0750 110-200 250 110
5200×2900×
3500
50000 PEX250×1200颚式破碎机
规格型号最大进
料粒度
（mm）
生产能力
（m3/h）
主轴转速
（r/min）
电机功
率
(kw)
外形尺寸
(L×W×H)(mm
)
重量
(kg)
250×120
0210 20-50 300 37
1730×2192×
1380
8700 公司及产品图片
豫晖碎石机产品远销世界各地，其能为用户创造更多价值，使用户选择颚式碎石机的必备选择。如您还为如何选择合适的生产厂家感到困惑，不妨来我公司查看，让您收获意想不到的惊喜，竭诚欢迎的光临。
1 绪论 1 选题背景 凡是外力将大颗粒物料变成小颗粒物料的过程称为破碎，破碎所使用的机械为破碎机。物料碎磨得目的是：增加物料的比表面积；制备混凝土骨料与人造沙；使矿石中有用成分解离；为原料的下一步加工作准备或便于使用。 物料的破碎是许多行业(如冶金、矿山、建材、化工、陶瓷、筑路等)产品生产中不可缺少的工艺过程。由于物料的物理性质和结构差异很大,为适应各种物料的要求,破碎机的品种也是五花八门的。就金属矿选矿而言, 破碎是选矿厂的首道工序,为了分离有用矿物,不但分为粗碎、中碎、细碎, 而且还要磨矿。因为磨矿是选矿厂的耗能大户(约占全厂耗电的50%),为了节能和提高生产效率,所以提出了“多碎少磨”的技术原则。这使破碎机向细碎、粉碎和高效节能方向发展。另外随着工业自动化的发展,破碎机也向自动化方向迈进(如国外产品已实现机电液一体化、连续检测,并自动调节给料速率、排矿口尺寸及破碎力等)。随着开采规模的扩大, 破碎机也在向大型化发展,如粗碎旋回破碎机的处理能力已达6000t/h。至于新原理和新方式的破碎(如电、热破碎) 尚在研究试验中,暂时还不能用于生产。对粗碎而言,目前还没有研制出更新的设备以取代传统的颚式破碎机和旋回式破碎机主要是利用现代技术,予以改进、完善和提高耐磨性,达到节能、高效、长寿的目的。细碎方面新机型更多些。总的来看,值得提出的有:颚式破碎机、圆锥破碎机、冲击式破碎机和辊压机。 在破碎机类型中，应用最广泛的就是颚式破碎机。矿产的开采和破碎的环境
恶劣需要破碎机的性能对环境的适应性强，维修方便，运输容易。在现代设计中应以人为本、保护环境、提高产品性能。促进机械行业科技的发展。在破碎机中，我选择了复摆颚式破碎机。复摆颚式破碎机的原理很简单工作可靠。因此，被广泛在采矿业中使用，在超过150年的历史，这台机器的结构不断改善。 在此次设计中，我选用复摆式颚式破碎机。主要研究并分析其主要的零部件和主要参数，完成设计任务。 机架是基础，实际上是一个下端开口的方形桶，主要用于支撑偏心轴和轴承的破碎物料的反作用力，因此要求有足够的强度，一般采用整体铸钢铸造，小规模的可选用优质铸铁。大型破碎机机架由型材组成，然后用螺栓连接在一起，铸造过程更为复杂。国产小型颚式破碎机可焊接40～50毫米厚钢板，但其钢性能不如铸钢。 颚板包括活动颚板和固定颚板，颚板固定在床面上，用楔铁钳口和颌螺栓固定，防止磨损床。固定钳口是一种固定在偏心轴上的活动床架，由于它直接承受石材的挤压力，所以有足够的强度和刚度的颚床一般采用铸铁或钢制造。颚板与石材直接接触，除冲击力和冲击力外，还与石材有强烈的摩擦，因此要求用高强度耐磨材料制成。锰钢颚板常用，铸钢中锰含量约为12～14%。若条件有限，可改用白口铸铁，但易磨损断裂，使用寿命不长。为了有效地粉碎石材，颚板的表面通常是锯齿形和齿形。牙齿的峰值角度一般为90到110度，齿高和节距取决于放电材料的大小和产量。齿形小，齿距小，放电量小，输出功率低，功耗大。一般齿高与齿距的比值在1/2和1/3之间。由于复摆颚板的特性所造成的底磨损速度比上颌骨板快，所以常做成对称的形状，使磨损能够延长倒装装置的使用寿命。
目录 一、概述 (1) 二、工作原理 (1) 三、结构分析 (2) 四、设计数据 (2) 五、机构的运动位置分析 (3) 六、机构的运动速度分析 (4) 七、机构运动加速度分析 (5) 八、静力分析 (6) 九、与其他结构的对比 (7) 十、设计总结 (9)
一、概述 破碎机械是对固体物料施加机械力，克服物料的内聚力，使之碎裂成小块物料的设备。破碎机械所施加的机械力，可以是挤压力、劈裂力、弯曲力、剪切力、冲击力等，在一般机械中大多是两种或两种以上机械力的综合。对于坚硬的物料，适宜采用产生弯曲和劈裂作用的破碎机械；对于脆性和塑性的物料，适宜采用产生冲击和劈裂作用的机械；对于粘性和韧性的物料，适宜采用产生挤压和碾磨作用的机械。在矿山工程和建设上，破碎机械多用来破碎爆破开采所得的天然石料，使这成为规定尺寸的矿石或碎石。在硅酸盐工业中，固体原料、燃料和半成品需要经过各种破碎加工，使其粒度达到各道工序所要求的以便进一步加工操作。 二、工作原理 图（一） 如图（一）所示，1 颚式破碎机是一种用来破碎矿石的机械，机器经带传动，使曲柄2 顺时针方向回转，然后通过构件3，4，5 使动颚板 6 作往复摆动,当动颚板 6 向左摆向固定于机架1 上的定额板7 时，矿石即被轧碎；当动颚板6 向右摆离定颚板7 时，被轧碎的矿石即下落。根据生产工艺路线方案，在送料机构送料期间，动颚板6 不能向左摆向定颚板7，以防止两颚板不能破碎矿石，只有当送料完成时，两颚板才能加压破碎。因此，必须对送料机构和颚板6、颚板7 之间的运动时间顺序进行设计，使三者有严格的协调配合关系，不致在运动过程发生冲突。 由于机器在工作过程中载荷变化很大，将影响曲柄和电机的匀速转动,为了减小主轴速度的波动和电动机的容量，在曲柄轴O2的两端各装一个大小和重量完全相同的飞轮，其中一个兼作皮带轮用。
通道闸机、门禁系统 系统总体要求 系统包括通道门禁及出入口闸机两部分：第一住院部、急诊各层安全通道门、污梯洁梯厅门、病区通道门安装门禁，双向刷卡，共132套。急诊安全通道、第一住院部各层病区通道另安装可视对讲门铃，护士站可远程开门，共36套。第一住院部一层电梯厅、第二住院部一层入口安装出入口闸机及安检门，共2套。 门禁系统主要包含门禁控制主机、磁力锁、电插锁、刷卡器、开门按钮、可视对讲门铃等设备，人员通过刷IC卡或室外呼叫护士站开门通行。 出入口闸机主要包括人员入口闸机、人员出口闸机、推床通道闸机、安检门等设备。 人员入口闸机采用斜角桥式摆闸，控制人员单向通行，安装人脸识别体温检测模块，进行人员体温初步筛查； 人员出口闸机采用机械式三辊闸，无需通电，通过内部单向棘轮控制闸辊，供人员单向通行； 推床通道闸机采用加宽斜角桥式摆闸，宽度适应推床、轮椅及移动医疗设备，通过遥控器开闸双向通行。 所有门禁及闸机均接入现有门禁系统，通过现有微耕门禁管理软件进行管理。
安装位置明细
设备配置清单
设备技术参数 一、门禁控制器 接入医院现有门禁管理系统，由现有微耕门禁管理软件统一管理； 基于32位CPU的高速智能化ARM平台，具有丰富的扩展空间 2万张注册卡 10万条记录的存储容量 标配专业级双路门禁电源确保系统长期稳定运行 刷卡记录实时上传 电路板功耗：小于200mA 读卡器输入格式：Wiegand 26/34 (兼容该协议下的一切读卡器和生物识别设备,例如 Motorola 、HID、EM、、Mifare one等. ) 开门延时时间：0-600秒可调 最大联网数：不限 运行温度：-40 至 70摄氏度 运行湿度：10-90％RH，无冷凝 用户注册卡数量：单机 2万张注册卡 记录脱机存储数量：单机 10万条存储记录 停电保护措施：高速闪存设计，永不丢失。 读卡器到控制器最大联机距离：100米。 通讯方式：TCP/IP 10M/100/自适应 二、控制器电源箱 尺寸：280*230*70mm 功率：30-60W 输入电压：AC220V
简介 令狐文艳 颚式破碎机在矿山、建材、基建等部门主要用作粗碎机和中碎机。按照进料口宽度大小来分为大、中、小型三种，进料口宽度大于600MM的为大型机器，进料口宽度在300-600MM的为中型机，进料口宽度小于300MM的为小型机。颚式破碎机结构简单，制造容易，工作可靠。 颚式破碎机的工作部分是两块颚板，一是固定颚板（定颚），垂直（或上端略外倾）固定在机体前壁上，另一是活动颚板（动颚），位置倾斜，与固定颚板形成上大下小的破碎腔（工作腔）。活动颚板对着固定颚板做周期性的往复运动，时而分开，时而靠近。分开时，物料进入破碎腔，成品从下部卸出；靠近时，使装在两块颚板之间的物料受到挤压，弯折和劈裂作用而破碎。 颚式破碎机按照活动颚板的摆动方式不同，可以分为简单摆动式颚式破碎机（简摆颚式破碎机）。复杂摆动式颚式破碎机（复摆颚式破碎机）和综合摆动式颚式破碎机三种。 2 发展史 近代的破碎机械是在蒸汽机和电动机等动力机械逐渐完善和推广之后相继创造出来的。1806年出现了用蒸汽机驱动的辊式破碎机；1858年，美国的布莱克发明了破碎岩石的颚式破碎机；1878年美国发展了具有连续破碎动作的旋回破碎机，其生产效
率高于作间歇破碎动作的颚式破碎机；1895年，美国的威廉发明能耗较低的冲击式破碎机。 二十20世纪80年代，每小时破碎800吨物料的大型颚式破碎机的给料粒度已达1800毫米左右。常用的颚式破碎机有双肘板的和单肘板的两种。前者在工作时动颚只作简单的圆弧摆动，故又称简单摆动颚式破碎机；后者在作圆弧摆动的同时还作上下运动。 发展现状 国内颚式破碎机制造厂家技术水平相差很悬殊，有少数厂家的产品基本接近世界先进水平，而大多数厂家的产品与世界先进水平相比差距较大。颚式破碎机机架占整机质量的比例很大（铸造机架占50%，焊接机架占30%）。国外颚式破碎机都是焊接机架，甚至动颚也采用焊接结构。颚式破碎机采用焊接机架是发展方向。国内颚式破碎机机架结构设计不合理实例有许多，其原因就是没按破碎机实际受力情况去布置加强筋 保证颚式破碎机最佳性能的根本因素是动颚有最佳的运动特性，这个特性又是借助机构优化设计所得到的。因此，颚式破碎机机构优化设计是保证破碎机有最佳性能的根本方法。借助其中机构优化设计模块对各种规格的破碎机进行优化设计，得到了最佳的动颚运动特性。 3 优点 1、有效解决了原来石灰石破碎机因产量低导致的运转率高、无检修时间的问题。
颚式破碎机选型具体参数 颚式破碎机由于结构简单、价格低廉、操作简单、坚固耐用、维护容易等优点，早已成为我国生产最多、使用最广的破碎设备。 我国生产的简摆型颚式破碎机（一个系列，约5种规格）一般都是大中型设备，因而只有少数大厂才能制造，如沈阳重型冶矿机械制造公司（以下简称沈重，原沈阳重型机器厂）、中国第一重型机械集团公司（以下简称一重，原第一重型机器厂）、沈阳冶金机械有限公司（以下简称沈冶，原沈阳有色冶金机械总厂）、中信重型机械公司（以下简称中重，原洛阳矿山机器厂）、衡阳有色冶金机械总厂（以下简称衡冶）等。这种破碎机可破碎各种硬度的矿石和岩石，主要用于大中型矿山的粗碎作业，很少用于建材、化工、水泥等其他工业部门，故应用不广泛，产量也较少。 我国生产的复摆型颚式破碎机（一个系列，已发展到约20多种规格）多为中小型设备，一般机械厂都能生产，可广泛用于冶金、矿山、建材、化工、筑路等行业的破碎作业。这种破碎机适用于抗压强度为250MPa以下的各种矿石、岩石及其他物料的粗、中碎作业。 随着科学技术的发展，复摆型颚式破碎机也向大型化发展，例如一重已能生产PEF1200 ×1500和PEF1500×2100型颚式破碎机，且PEF600×900型以上的约10种大规格破碎机，可以破碎各种硬度的矿石和岩石，目前已有不少厂家能够制造。 1980年以来，为适应各行业对细碎作业的需要，我国又成功地研制并生产了复摆型细碎颚式破碎机，现已形成较完整的系列，并有不少生产厂家生产。这种细碎设备主要用于抗压强度不超过250MPa的矿石和岩石的细碎作业。河南省群英机械制造有限责任公司（以下简称群英，原河南省焦作群英机械厂）研制出了冲击型颚式破碎机，沈阳黄金学院研制出了双动颚破碎机，中南工业大学研制
实用文档 进出口智能闸机系统 设计方案 公司名称：石家庄铭佑电子科技有限公司
第一部分系统介绍 1、概述 智能闸机是人流通道的控制设备。用于人员出、入口需要进行控制的地方，如饭堂、宾馆、博物馆、体育馆、俱乐部、地铁、车站、码头等场所。智能闸机的使用可以使人流有序的通过通道。 智能闸机与IC卡读写器结合，便构成智能智能闸机；智能智能闸机与计算机、门禁考勤收费管理软件结合，构成智能智能闸机综合管理系统，可以实现门禁、考勤、限流等功能,还有收费功能。 本智能闸机管理系统是“一卡通”的一部分，设置于小区、厂房、大厦、饭堂等通道处，可以完成员工持卡通行管制、上下班考勤、就餐等各种管理功能。 2、系统结构 智能智能闸机管理系统主要由计算机/打印机、智能读卡部分、智能智能闸机、智能卡及管理软件等组成。计算机与智能智能闸机之间采用TCP/IP通讯，单台计算机可接多台智能智能闸机。智能智能闸机，既可联网运行，又可脱机运行。 3、通道智能闸机系统优势 通道智能闸机智能管理系统是采用非接触式智能技术，研制开发的智能系统，与其它系统相比较，其优势在于： (1)智能卡：系统采用非接触式智能射频卡，成功的解决了一卡多用、保密、
无磨损、操作简便等问题，大大提高了系统的实用性。 (2)扩容方便：计算机与智能智能闸机采用TCP/IP通讯，因此扩容方便。即当安 装了相应的控制系统后，根据需要，若须增加智能智能闸机数量，硬件仅 须增加相应的智能智能闸机，软件对新增设备进行设置即可。 (3)脱机运行：智能智能闸机不仅可与计算机连网运行，而且还可以脱机工作。 智能智能闸机根据系统下载的参数，自动判断用户卡是否有效，决定是否 开闸，并把开闸记录存于存储器中。 4、系统功能特点 ●方便快捷：读卡进出，一挥而就。用授权的ID卡，在智能智能闸机读写器 前一晃，即可完成智能闸机开闸放行及收费记录工作，读卡无方向性，读 写时间0.1秒，方便快捷。 ●安全保密：ID卡与ID卡读写器之间通信，采用三重认证技术相互确认，数 码技术、密钥算法，授权发行，即IC卡仅能在本系统适用，安全保密。 ●可靠性：ID卡射频感应，稳定可靠，自身具判断、思考能力。 ●灵活性：系统可灵活设置进出管制人员权限、时间段控制、持卡人的有效 性及黑名单挂失、增加卡等功能。 ●多用性：通过授权，用户卡可用于停车、考勤、门禁、巡更、消费等“一 卡通”管理，轻松实现一卡多用。 ●简单性：安装容易、接线简单，软件全中文界面，操作方便。 5、硬件介绍 5.1、智能读卡部分 智能读卡部分主要由：射频读卡器、控制器组成，主要起读取用户卡的信息，辨别卡的合法性，同时发出是否开闸的指令。
颚式破碎机的机构设计说明书 一 设计题目简介 右图为一简摆式颚式破碎机的结构示意图。当与带轮固联的曲柄1绕轴心O 连续回转时，在构件2、3、4的推动下，动颚板5绕固定点F 往复摆动，与固定颚板6一起，将矿石压碎。 颚式破碎机设计数据如表所示。 为了提高机械效率，要求执行机构的最小传动角大于650；为了防止压碎的石料在下落时进一步碰撞变碎，要求动颚板放料的平均速度小于压料的平均速度，但为了减小驱动功率，要求速比系数k （压料的平均速度/放料的平均速度）不大于1.2。采用380V 三相交流电动机。该颚式破碎机的设计寿命为5年，每年300工作日，每日16小时。 二 设计任务 1．针对两图所示的颚式破碎机的执行机构方案，依据设计数据和设计要求，确定各构件的运动尺寸，绘制机构运动简图，并分析组成机构的基本杆组； 2．假设曲柄等速转动，画出颚板角位移和角速度的变化规律曲线； 3．在颚板挤压石料过程中，假设挤压压强由零到最大线性增加，并设石料对颚板的压强均匀分布在颚板有效工作面上，在不考虑各处摩擦、构件重力和惯性力的条件下，分析曲柄所需的驱动力矩； 4．取曲柄轴为等效构件，要求其速度波动系数小于15 ％，确定应加于曲柄轴上的飞轮 简摆式颚式破碎机
转动惯量； 5．用软件（VB、MATLAB、ADAMS或SOLIDWORKS等均可）对执行机构进行运动仿真，并画出输出机构的位移、速度、和加速度线图。 6.图纸上绘出最终方案的机构运动简图（可以是计算机图）并编写说明书。 方案设计 三、方案分析 一凸轮摆杆机构：由于凸轮机构磨损严重，所以不适合破碎机。 二双摆杆机构：由于摆杆机构的主运动不好设计，所以不选用这种。 三曲柄滑块机构：曲柄滑块机构传动角较小，不适合受力大的机械。 机构原理分析 如图所示，机器经皮带（图中未画出）使曲柄2顺时针回转，然后通过构件3，4，5使动颚板6向左摆动向固定于机架1上的定颚板7时，矿石即被扎碎；当动颚板6向右摆动时，被扎碎的矿石即下落。

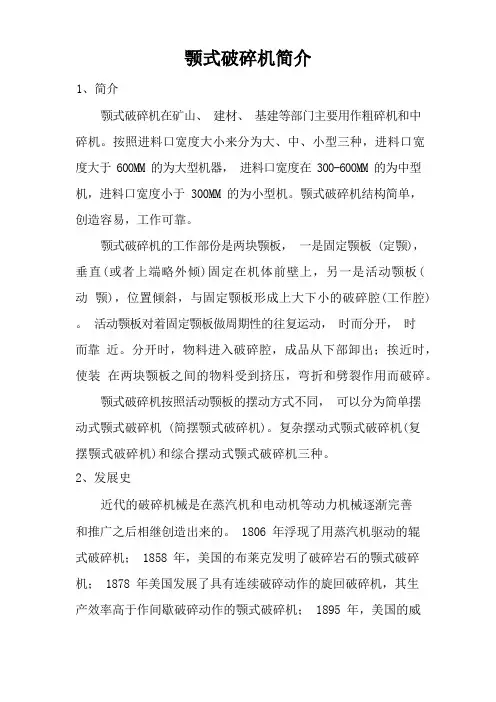

颚式破碎机简介 1、简介 颚式破碎机在矿山、建材、基建等部门主要用作粗碎机和中碎机。按照进料口宽度大小来分为大、中、小型三种，进料口宽度大于600MM的为大型机器，进料口宽度在300-600MM的为中型机，进料口宽度小于300MM的为小型机。颚式破碎机结构简单，制造容易，工作可靠。 颚式破碎机的工作部分是两块颚板，一是固定颚板（定颚），垂直（或上端略外倾）固定在机体前壁上，另一是活动颚板（动颚），位置倾斜，与固定颚板形成上大下小的破碎腔（工作腔）。活动颚板对着固定颚板做周期性的往复运动，时而分开，时而靠近。分开时，物料进入破碎腔，成品从下部卸出；靠近时，使装在两块颚板之间的物料受到挤压，弯折和劈裂作用而破碎。 颚式破碎机按照活动颚板的摆动方式不同，可以分为简单摆动式颚式破碎机（简摆颚式破碎机）。复杂摆动式颚式破碎机（复摆颚式破碎机）和综合摆动式颚式破碎机三种。 2、发展史 近代的破碎机械是在蒸汽机和电动机等动力机械逐渐完善和推广之后相继创造出来的。1806年出现了用蒸汽机驱动的辊式破碎机；1858年，美国的布莱克发明了破碎岩石的颚式破碎机；1878年美国发展了具有连续破碎动作的旋回破碎机，其生产效率高于作间歇破碎动作的颚式破碎机；1895年，美国的威
