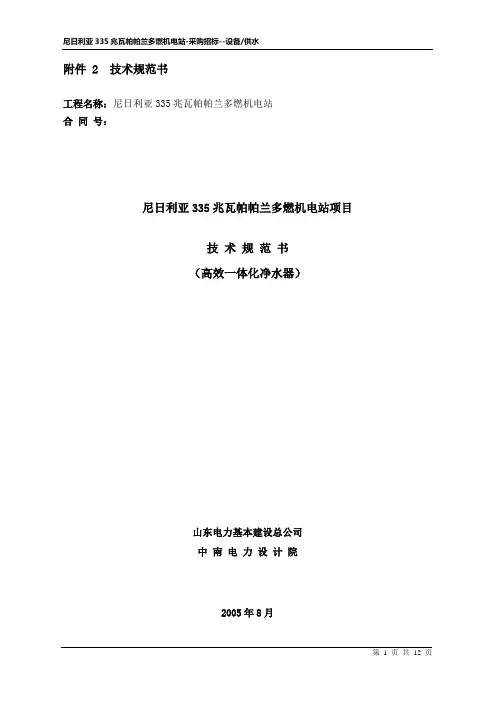

附件 2技术规范书
工程名称：尼日利亚335兆瓦帕帕兰多燃机电站
合同号：
尼日利亚335兆瓦帕帕兰多燃机电站项目
技术规范书
（高效一体化净水器）
山东电力基本建设总公司
中南电力设计院
2005年8月
目录
1 总则 (3)
1.1 一般规定 (3)
1.2 标准和规范 (3)
2使用条件 (4)
3技术参数和性能要求 (5)
3.1型式............................................. 错误！未定义书签。
3.2塔体尺寸、布置方式............................... 错误！未定义书签。
3.3冷却塔热力性能 (5)
3.4其它配套设备的要求 (10)
3.5涂漆和防锈
10
3.6 安装要求 (10)
3.7 铭牌
4供货范围............................................. 错误！未定义书签。
5 质量保证及试验
6 技术文件
7 售后服务
1 总则
1.1 一般规定
1.1.1本技术规范书仅适用于尼日利亚335兆瓦帕帕兰多燃机电工程高效一体化净水器设备，规范书中提出了对设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合有关GB最新版本的标准和本规范书的优质产品。
1.1.3如果供方未以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
1.1.4 本规范书所使用的标准若与供方所执行的标准不一致时，按较高标准执行。
1.1.5如果供方没有以任何形式对本规范书提出异议，将认为供方提供的设备本规范书和所列标准的要求。差异（无论多少）都必须清楚地表示在投标文件的“差异表”中。
1.1.6本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.1.7 本规范书未尽事宜，由供、需双方协商确定。
1.1.8 在合同签定后，招标方有权因规范、标准、规程发生变化而提出一些补充要求。
1.1.9卖方应具备一定的系统设计、成套供货的能力，所提供的设备必须是技术先进，经济合理，成熟可靠的产品，至少有二台并都已成功可靠运行2年以上的业绩。
1.1.10投标方在递交的投标文件中，应包含产品成功运行的业绩清单，以便于招标方对投标方的资格进行审查。
1.2 标准和规范
1.2.1 合同中所有设备、备品备件，包括供方自其他单位获得的所有附件和设备，除本合同中规定的技术参数和要求外,其余均应遵照最新版本的国家标准（GB或GB/T）及国际单位制（SI）,这是对设备的最低要求。
1.2.2 本技术规范是参照以下标准制定的，投标设备应符合本技术规范的要求，本技术规范未作规定的要求按照所列标准执行。
1.JB2932-86《水处理设备制造技术条件》
2. JB2880-89《钢制焊接常压容器技术条件》
3. ZBJ98003《水处理设备油漆、包装技术条件》
4. DL5000-94《火力发电厂设计技术规程》
5.DL5028-93《电力工程制图标准》
6.DL/T5068-1996《火力发电厂化学水处理设计技术规则》
7.CD130A15-85《橡胶衬里设备设计技术规则》
8.Q/DLKJ 23.02-2002 DL-200 《系列微机保护测控装置》
9.GB11920-1998《电站电气部分集中控制装置通用技术条件》
10.IEC439《低压成套开关设备和控制设备》
11.IEC73/227《控制开关设备》
12.GB7251-97《低压成套开关设备》
13.ISO9001-2000《质量保证体系》
https://www.doczj.com/doc/4b2333980.html,S中国国家标准(Chinese National Standards)
15.ASME 美国机械工程师学会(The American Society of Mechanical Engineers)
16.ASTM 美国试验及材料学会(American Society for Testing and Material)
17.MSS 阀及配件工业制造标准学会(Manufacturers Standardization Society)
18.AWWA 美国水工程协会(American Water Works Association)
19.其他有关国家及行业标准。
20.所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。
2使用条件
2.1工程条件及设备运行环境
厂址：尼日利亚ONDO州OMOTOSHO地区。
2.1.1 气象条件
2.2 地震加速度：
水平加速度：0.2g；
垂直加速度：0.1g；
2.3 安装地点：户外；
3技术参数和性能要求
3.1型式：
碳钢防腐结构，方形立式
3.2设备尺寸、布置方式：
净水器安装在室外，共二组一列布置。
3.3净水器设备性能：
总产水量：200 m3/h
单台产水量：100 m3/h
当水温高于15℃时悬浮物≤3ppm
当水温低于15℃时悬浮物≤5ppm
出水色度≤15
微生物≤100个/mL
3.4其它配套设备的要求
3.4.1一体化自动反冲净水器
数量：1台
材质：Q235A钢防腐，保证使用年限20年以上
进水浑浊度：悬浮物含量 110ppm
出水浑浊度：悬浮物含量≤3 ppm，
排泥形式：自动 /手动阶梯式
反冲形式：自动
反冲控制：阶梯式并有防止同时反洗的措施
3.4.2管道混合器（1台）
数量：1
内外材质：
处理水量：100m3/h/台
3.4.3絮凝剂PAC（聚合氯化铝）加药装置 1套
(1) 手动排泥阀采用蝶阀
阀芯材质：不锈钢
阀座材质：铸铁
(2) 电动排泥阀采用电动蝶阀
阀芯材质：不锈钢
阀座材质：铸铁
全部气动阀门均采用进口产品，投标商应在投标书中注明其生产厂家及型号，由业主确认。
3.4.5 所有管道采用钢塑管或PVC
3.4.6 絮凝沉淀段采用PP斜管,过滤器滤料采用级配石英砂
3.5 控制说明：
一体化净水器控制系统采用同一套可编程序控制器(PLC)进行数据采集和系统控
制，元件采用进口产品。控制系统应能对整个工艺系统进行集中监视、管理、自动顺序控制。整套系统的步骤都由PLC顺序自动进行，并要求在用同一套上位机集中监控。整套控制系统分就地与远控。就地控制能实现设备的就地控制及自动控制。上位机能实现设备的全自动控制，同时具备手动，自动，步进，跳步，步延等工能。通过上位机可实现对过程控制逻辑量强制，时间常数在线修改及自动报表功能。
采用1台CRT操作站，既作为操作员的人机接口站，又是工程师站。上位机带光驱及USB插口,应为工控机。通过CRT画面和鼠标器对整个工艺系统进行监视和控制，不再设置常规的仪表盘台和模拟屏。所有运行参数、报警信号均应能打印记录。可编程控制器应有独立的中央处理单元(CPU)，接口组件，输入和输出通道、存储器、电源、机柜、专用连接电缆和连接件、打印机等。
一体化净水器采用PLC自动控制，一般情况下将采用时间控制方式进行排泥，每段排泥时间为1分钟。每台每段的排泥是阶梯错开方式，避免同时排泥时影响出水水量。一体化净水器的反洗采用阶梯式反洗，同时采取措施避免出现同时反洗情况。为了节省设备可将相邻两个主排泥管共用一个排泥阀。
加药装置与各支路相应的进水阀联锁控制，当进水阀开启时计量泵自动启动加药，加药量的调整由计量泵跟据浊度和流量自动控制。
所有设备应适合所安装设备的局部环境条件，设备外壳及其封装等至少是防水、防尘及抗腐蚀的。同时现场安装的检测仪表应配有保护的密封箱。需要本地显示与远程传送，应采用信号分配器。室外仪表系统注意接地和防雷。
用于控制变频器及加药泵的化学分析仪表及变送器输出信号，须加信号分配器，保证一路去PLC显示用，一路用于控制
凡是与酸、碱溶液等腐蚀性液体接触的测量元件、阀门、逻辑开关、变送器、就地仪表等设备均应满足相应介质的防腐要求；
为使仪表可靠地工作，提高测量精确度，不受外界寄生电势的干扰，传感器应有良好的单独接地线，且接地电阻应小于10Ω
PLC控制柜 1门
空气开关：施耐德
中间继电器：日本产品。
开关电源：西门子
可编程控制器系统中所需的各档电压、电流、以及现场仪表、等设备的供电电源均由投标商提供，电源装置应有防浪涌保护。每台机柜的电源容量应有足够的裕量就地控制柜
采用品牌
空气开关施耐德或同级品
接触器施耐德或同级品
中间继电器日本idec产品。
时间继电器日本idec产品。
PLC控制柜，内部应提供有冷却风扇，220VAC照明灯和检修插座，盘上和盘内设备应有标志牌。对于PLC机柜内应设有独立的工作地、机壳安全地、电缆屏蔽地等接地装置，并且所有接地在电气上应相互独立。电缆应由机柜底部引进，且端子排布置在易于安装的地方。机柜内应预留充分的空间，使维修人员能方便的接线、汇线和布线。
人机接口
控制系统应设置1台操作员站。运行人员可在操作员站上进行操作和监视。操作站应具有数据采集和处理、画面显示、参数越限报警、系统故障自诊断及报警、制表打印等功能。要求硬盘容量大，计算机带光驱及USB口。
操作站应为工控机,21英寸彩色CRT，分辨率至少为1280*1024，并带有鼠标器和薄膜式键盘作为光标定位装置。
操作站的CRT画面应能显示工艺流程及测量参数、控制方式、顺序运行状态、控制对象状态等，并能对参数进行成组显示、趋势显示和棒图显示，当参数越限报警、控制对象故障或状态变化时，应以不同颜色进行显示。上位机故障或退出不影响PLC 的正常工作。逻辑控制的编程采用逻辑功能块的连接来实现，应使程控梯形图的每一部份都能在CRT上显示，并且各个状态都能得到监视。通过上位机可实现对过程控制逻辑量强制，时间常数在线修改
在手动控制方式，CRT上应能提供操作指导和下一步执行程序的显示。
CRT显示应能提供多窗口技术。操作站应具有完整的系统组态、数据库管理、程控逻辑编程和系统调试，上传，下载功能，不再设编程器。
CRT屏幕上显示任一画面(包括实时参数)的响应时间应不大于2秒，调用任一画面击键次数不应大于3次，画面刷新应每秒一次。
工业监控软件采用德国Siemens公司的Wcc V6（Full IO）产品。同时提供监控软件安装光盘各1张。
3.6仪表系统
3.6.1电磁流量计
数量：共1台
材质：衬橡胶
安装位置：各净水器进水支管
配套：现场显示仪表及屏蔽电缆
产地：ROSEMONENT或KROHNE
3.6.2液位传感器
数量：1套
材质：不锈钢
安装位置：清水箱
配套：现场显示仪表及屏蔽电缆
产地：ROSEMONENT
3.6.3浊度仪
数量：1套
材质：不锈钢
配套：传感器及屏蔽电缆
产地：ROSEMONENT必须配除泡器。
3.6.4就地液位标尺
数量：1套
安装位置：清水箱
3.6.5 压力器变送器
数量：一套
安装位置：进水母管
产地：ROSEMONENT(型号：3051)
所有的动力回路及其控制回路布置在就地柜中（包括计量泵、变频器及搅拌器），给出总的电力负荷容量，设总电源进线开关。所有动力回路开关应选用合资名牌产品。如ABB、施耐德或推荐三家，供业主选择
仪控设计技术要求
所有控制仪表及设备应具有最高的可靠性、可用性、稳定性、可操作性。
显示仪表的刻度单位应符合中华人民共和国法定计量单位。例如:
·压力和差压: Pa 、kPa 或 MPa
·温度: ℃
·流量: t/h或m3/h
检测仪表精度要求：主要参数不低于0.5级，变送器精度不低于0.2级，分析仪表不低于”ug/l’’级，就地指示仪表不低于1.5级，同时要求耐腐蚀和防尘防水。
模拟量信号:
·热电偶 ISA K型
·热电阻三线制或四线制Pt100
·变送器、转换器4-20mA
开关量信号:
对于报警、状态指示、联锁和控制等，其接点应是快动干接点型（无源接点），接点的最小容量应为：230VAC，3A或115VDC，0.5A.每个过程开关应配有DPDT输出接点
仪表的工作电源应独立，不应和计算机共用电源，以保证发生故障和检修时电源互不干扰，使各自都能稳定可靠地运行。
3.7 涂漆和防锈
3.3.1所有设备其金属外表面(除非铁金属和电镀钢外)，均应按有关标准进行涂漆，涂漆颜色为RL703（国际灰）。
3.8安装要求
3.8.1投标方应提供外型图，并提供整体尺寸。
3.8.2投标方应派出有能力胜任的监督人员在安装及投运时提供技术咨询，供方应提供所有安装所需的特殊材料。
3.8.3所有接地、安装和组装用紧固件和连接件以及用于电气桥架\管路支架均由投标方提供。接线端子应满足招标方提出的设备线夹的要求，并配套提供连接用的紧固件。设备线夹和安装支架的具体要求在签订合同后由供、需双方共同确定。
3.9 铭牌
铭牌应用不锈钢板制造，铭牌上至少应按标准规定标示所有的额定值。提供的铭牌放在易观察的位置上。铭牌应符合GB1208标准。
4供货范围
4.1一体化净水器2台
供货方负责为需方提供全套一体化净水器设备部件，并保证所供设备材料具有当今国内先进水平。
界定：一体化净水器的进出水管以设备进出水管口轴线向外500mm处反法兰为界，电气以电机接线盒为界。
4.2地脚螺栓
4.3进出水法兰及反法兰、螺栓、垫片
4.4油漆及防腐。
5质量保证及试验
5.1 质量保证
5.1.1 投标方应在开始投料制造之前，向招标方提供一份质量管理和质量保证文件及准备正式使用的有关标准和规定的目录清单；并提供一份制作加工进度表（包括检查和试验项目）。
5.1.2 投标方应采取措施确保产品符合本技术规范书的要求，其中还应包括外协和外包合同产品。
5.1.3 在图纸设计和材料选择方面应准确无误，加工工艺无任何缺陷和差错，技术文件及图纸要清晰、正确、完整，能满足安装、起停、正常运行和维护的要求。
5.2 材料试验：所有使用的材料都应按适用GB材料规范进行试验和制造。
5.3 投标方在保证产品质量的前提下，必须满足招标方对供货周期的要求。
5.4 产品质保期为机组经168小时试运行投入生产后两年。
5.8 产品主要部件使用寿命为20年。
6技术文件
6.1所有参与投标的单位，必须提供以下资料：
6.1.1由国家权威机构出具的同类型一体化净水器性能测试报告；
6.1.2符合本技术要求的冷却塔方案图及总体布置图。
6.2 投标方在签订合同后，应在7天内向设计院提供下列技术文件贰份(同时提供1份电子版，电子版采用autocadr14版)：
6.2.1 使用和维护说明书。
6.2.2 外形安装尺寸图。
6.2.3电气、控制有关图纸。
6.2.4图纸应表明随每项部件所供给的一切附件，而且标明每个部件的制造厂家、型号、参数和规格数量。
6.2.5投标方应提供所有设备的保证性能、接口特点及结构型式，投标方应负责上述资料的准确性，并应与技术规范书指定的性能要求一致。
6.2.6技术资料10套，在发货前1个月以邮寄方式提供给招标方。
（1）运行使用说明书；
（2）维护说明书；
（3）装配图和安装说明书；
（4）另配件详图；
（5）6.1中的文件
（6）其它必须的文件
6.2.7 随机资料10套。
（1）6.2中的文件
（2）安装、运行使用说明书。
（3）易损件、备件清单。总装图纸。
（4）出厂典型试验及检查试验报告。
（5）主要部件材料检验报告。
（6）装箱清单、合格证、质量证明文件。
7售后服务
7.1 以下售后服务是最低的要求：
7.1.1 在需要时投标方应派代表到现场指导安装、调试和试运行，并负责解决合同设备在安装、调试、试运行中发现的制造质量及性能指标等有关问题。
7.1.2 在产品质保期内设计、制造等质量问题由投标方负责无偿修理或更换。
7.1.3 在合同产品的寿命期内，对非投标方责任造成的设备损坏，投标方应提供修理服务；如属设备设计或制造缺陷引起的损坏，投标方应为招标方及时修理，并承担全部费用。投标方应长期以优惠价格提供备品备件。
