第一章
1.解释下列名词①滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。②弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。③循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。④包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。⑤塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。⑥韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。
脆性：指金属材料受力时没有发生塑性变形而直接断裂的能力
⑦加工硬化：金属材料在再结晶温度以下塑性变形时,由于晶粒发生滑移, 出现位错的缠结,使晶粒拉长、破碎和纤维化,使金属的强度和硬度升高,塑性和韧性降低的现象。⑧解理断裂：解理断裂是在正应力作用产生的一种穿晶断裂，即断裂面沿一定的晶面（即解理面）分离。
2.解释下列力学性能指标的意义弹性模量）；（2）ζ p（规定非比例伸长应力）、ζ e（弹性极限）、ζ s（屈服强度）、ζ 0.2（屈服强度）；（3）ζ b （抗拉强度）；（4）n（加工硬化指数）; （5）δ （断后伸长率）、ψ （断面收缩率）
4.常用的标准试样有5 倍和10倍，其延伸率分别用δ 5 和δ 10 表示，说明为什么δ 5>δ 10。答：对于韧性金属材料，它的塑性变形量大于均匀塑性变形量，所以对于它的式样的比例，尺寸越短，它的断后伸长率越大。
5.某汽车弹簧，在未装满时已变形到最大位置，卸载后可完全恢复到原来状态；另一汽车弹簧，使用一段时间后，发现弹簧弓形越来越小，即产生了塑性变形，而且塑性变形量越来越大。试分析这两种故障的本质及改变措施。答：（1）未装满载时已变形到最大位置：弹簧弹性极限不够导致弹性比功小；（2）使用一段时间后，发现弹簧弓形越来越小，即产生了塑性变形，这是构件材料的弹性比功不足引起的故障，可以通过热处理或合金化提高材料的弹性极限（或屈服极限），或者更换屈服强度更高的材料。
6.今有45、40Cr、35CrMo 钢和灰铸铁几种材料，应选择哪种材料作为机床机身？为什么？答：应选择灰铸铁。因为灰铸铁循环韧性大，也是很好的消
振材料，所以常用它做机床和动力机器的底座、支架，以达到机器稳定运转的目的。刚性好不容易变形加工工艺朱造型好易成型抗压性好耐磨损好成本低
7.什么是包申格效应？如何解释？它有什么实际意义？答：（1）金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象，称为包申格效应。（2）理论解释：首先，在原先加载变形时，位错源在滑移面上产生的位错遇到障碍，塞积后便产生了背应力，背应力反作用于位错源，当背应力足够大时，可使位错源停止开动。预变形时位错运动的方向和背应力方向相反，而当反向加载时位错运动方向和背应力方向一致，背应力帮助位错运动，塑性变形容易了，于是，经过预变形再反向加载，其屈服强度就降低了。（3）实际意义：在工程应用上，首先，材料加工成型工艺需要考虑包申格效应。例如，大型精油输气管道管线的UOE 制造工艺：U 阶段是将原始板材冲压弯曲成U 形，O 阶段是将U 形板材径向压缩成O 形，再进行周边焊接，最后将管子内径进行扩展，达到给定大小，即E 阶段。按UOE 工艺制造的管子，希望材料具有非常小的或者几乎没有包申格效应，以免管子成型后强度的损失。其次，包申格效应大的材料，内应力大。例如，铁素体+马氏体的双相钢对氢脆就比较敏感，而普通低碳钢或低合金高强度钢对氢脆不敏感，这是因为双相钢中铁素体周围有高密度位错和内应力，氢原子与长程内应力交互作用导致氢脆。包申格效应和材料的疲劳强度也有密切关系。
8.产生颈缩的应力条件是什么？要抑制颈缩的发生有哪些方法？答：当加工硬化速率等于该处的真应力时就开始颈缩。措施：提高加工硬化指数。
10.试用位错理论解释：粗晶粒不仅屈服强度低，断裂塑性野地；而细晶粒不仅使材料的屈服强度提高，断裂塑性也提高。答：主要是因为晶粒细化之后，与粗晶粒相比，晶粒取向更为均匀，从而避免了过早出现应力集中引起的开裂，提高了韧性。
11.韧性断口由几部分组成？其形成过程如何答：由纤维区、放射区和剪切唇三个区域组成。
第二章
1.解释下列名词：应力状态软性系数：材料最大切应力与最大正应力的比值，记为α 。布氏硬度：用钢球或硬质合金球作为压头，采用单位面积所承受的试
验力计算而得的硬度。洛氏硬度：采用金刚石圆锥体或小淬火钢球作压头，以测量压痕深度所表示的硬度。维氏硬度：以两相对面夹角为136°的金刚石四棱锥作压头，采用单位面积所承受的试验力计算而得的硬度。努氏硬度：采用两个对面角不等的四棱锥金刚石压头，由试验力除以压痕投影面积得到的硬度。肖氏硬度：采动载荷试验法，根据重锤回跳高度表证的金属硬度。缺口效应：缺口材料在静载荷作用下，缺口截面上的应力状态发生的变化。缺口敏感度：金属材料的缺口敏感性指标，用缺口试样的抗拉强度与等截面尺寸光滑试样的抗拉强度的比值表示。
2.说明下列性能指标的意义：ζ bc（材料的抗压强度）；（2）ζ bb（材料的抗弯强度）；（3）η s（材料的扭转屈服点）；（4）η s（抗扭强度）；（5）η p（扭转比例极限）；（6）ζ bn（抗拉强度）；（7）HBS（压头为淬火钢球的材料的布氏硬度）；（8）HBW：压头为硬质合金球的材料的布氏硬度；（9）HRA （材料的洛氏硬度）；HRB（材料的洛氏硬度）；HRC （材料的洛氏硬度）；（10）HV（材料的维氏硬度）；（11）HK（材料的努氏硬度）；（12）HS（材料的肖氏硬度）；（13）K（理论应力集中系数）；（14）NSR（缺口敏感度）
3.今有如下零件和材料等需测定硬度，试说明选用何种硬度试验方法为宜：（1）渗碳层的硬度分布----HK 或-显微HV（2）淬火钢-----HRC（3）灰铸铁-----HB （4）鉴别钢中的隐晶马氏体和残余奥氏体-----显微HV 或者HK（5）仪表小黄铜齿轮-----HV（6）龙门刨床导轨-----HS （肖氏硬度）或HL(里氏硬度（) 7）渗氮层-----HV （8）高速钢刀具-----HRC （9）退火态低碳钢-----HB（10）硬质合金-----HRA
4.说明几何强化现象的成因，并说明其本质与形变强化有何不同。
6.试综合比较单向拉伸、压缩、弯曲及扭转试验的特点和应用范围。拉伸：特点：温度、应力状态和加载速率确定，采用光滑圆柱试样，试验简单，应力状态软性系数较硬。应用范围：塑性变形抗力和切断强度较低的塑性材料。压缩：特点：应力状态软，一般都能产生塑性变形，试样常沿与轴线呈45°方向产生断裂，具有切断特征。应用范围：脆性材料，以观察脆性材料在韧性状态下所表现的力学行为。弯曲：特点：弯曲试样形状简单，操作方便；不存在拉伸试验时试样轴线与力偏斜问题，没有附加应力影响试验结果，可用试样弯曲挠度显示材料的塑性；弯曲试样表面应力最大，可灵敏地反映材料表面缺陷。应用范围：测定铸铁、铸造合金、工具钢及硬质合金等脆性与低塑性材料的强度和显示塑性
的差别。也常用于比较和鉴别渗碳和表面淬火等化学热处理机件的质量和性能。扭转：特点：
应力状态软性系数为0.8，比拉伸时大，易于显示金属的塑性行为；试样在整个长度上的塑性变形时均匀，没有紧缩现象，能实现大塑性变形量下的试验；较能敏感地反映出金属表面缺陷和及表面硬化层的性能；试样所承受的最大正应力与最大切应力大体相等。应用范围：用来研究金属在热加工条件下的流变性能和断裂性能，评定材料的热压力加工型，并未确定生产条件下的热加工工艺参数提供依据；研究或检验热处理工件的表面质量和各种表面强化工艺的效果。
7、
第三章
1.缺口会引起哪些力学响应？答：材料截面上缺口的存在，使得在缺口的根部产生应力集中、双向或三向应力、应力集中和应变集中，并试样的屈服强度升高，塑性降低。
2.比较平面应力和平面应变的概念。答：平面应力：只在平面内有应力，与该面垂直方向的应力可忽略，例如薄板拉压问题。平面应变：只在平面内有应变，与该面垂直方向的应变可忽略，例如水坝侧向水压问题。具体说来：平面应力是指所有的应力都在一个平面内，如果平面是OXY 平面，那么只有正应力ζ x，ζ y，剪应力η xy(它们都在一个平面内)，没有ζ z，η yz，η zx。平面应变是指所有的应变都在一个平面内，同样如果平面是OXY 平面，则只有正应变ε x，ε y 和剪应变γ xy，而没有ε z，γ yz，γ zx。
3.如何评定材料的缺口敏感性：答：材料的缺口敏感性，可通过缺口静拉伸、偏斜
拉伸、静弯曲、冲击等方法加以评定。
简述根据韧脆转变温度分析机件脆断失效的优缺点。
缺点：脆性断裂一般断裂时间较短，突发性的断裂，因此在使用时一旦超过屈服强度就会很快断裂优点：脆性断裂在常温下表现为脆性，因此材料的变形随温度降低时变化不大，这样在交变温度的使用环境下，就不需要考虑材料的冷脆温度
7.何谓低温脆性？哪些材料易表现出低温脆性？工程上，有哪些方法评定材料低温脆性？答：在低温下，材料由韧性状态转变为脆性状态的现象称为低温脆性。只有以体心立方金属为基的冷脆金属才具有明显的低温脆性，如中低强度钢和锌等。而面心立方金属，如铝等，没有明显的低温脆性。工程上常采用低温脆性通常用脆性转变温度，能量准则，断口形貌准则，断口变形特征准则评定。
8.说明为什么焊接船只比铆接船只易发生脆性破坏？答：焊接容易在焊缝处形成粗大金相组织气孔、夹渣、未熔合、未焊透、错边、咬边等缺陷，增加裂纹敏感度，增加材料的脆性，容易发生脆性断裂。
10.细化晶粒尺寸可以降低脆性转变温度或者说改善材料低温韧性，为什么？ 答：晶界是裂纹扩展的阻力；晶界增多有利于降低应力集中，降低晶界上杂质度，避免产生沿晶界脆性断裂。所以可以提高材料的韧性。
第四章 1.解释下列名词： （1）低应力脆断：高强度、超高强度钢的机件，中低强度钢的大型、重型机件在屈服应力以下发生的断裂； （2）I 型裂纹：拉应力垂直作用于裂纹扩展面，裂纹沿作用力方向张开，沿裂纹面扩展的裂纹。 （3）应力强度因子 KI ：在裂纹尖端区域各点的应力分量除了决定于位置外， 尚与强度因子有关，对于某一确定的点，其应力分量由确定，越大，则应力场各点应力分量也越大，这样就可以表示应力场的强弱程度，称为应力场强度因子。 “I”表示 I 型裂纹。 （4） 裂纹扩展 K 判据：裂纹在受力时只要满足，就会发生脆性断裂反之，即使存在裂纹，若也不会断裂。 （5）裂纹扩展 G 判据：GI>=GIC ，当ＧＩ满足上述条件时裂纹失稳扩展断裂。 （6）J 积分：有两种定义或表达式：一是线积分：二是形变功率差。P149 （7）裂纹扩展 J 判据：只要满足J I >=J IC ，裂纹（或构件）就会断裂。 （8）COD ：裂纹张开位移。（9）COD 判据：当满足，裂纹开始扩展。
2、说明下列断裂韧度指标的意义及其相互关系
C K I 和C K
答： 临界或失稳状态的I K 记作C K I 或C K ，C K I 为平面应变下的断裂韧度，表示在平面应变条件下材料抵抗裂纹失稳扩展的能力。C K 为平面应力断裂韧度，表示在平面应力条件下材料抵抗裂纹失稳扩展的能力。
它们都是I 型裂纹的材料裂纹韧性指标，但C K 值与试样厚度有关。当试样厚度增加，使裂纹尖端达到平面应变状态时，断裂韧度趋于一稳定的最低值，即为C K I ，它与试样厚度无关，而是真正的材料常数。
C G I 答：当I G 增加到某一临界值时，I G 能克服裂纹失稳扩展的阻力，则裂纹失稳扩展断裂。将I G 的临界值记作c G I ，称断裂韧度，表示材料阻止裂纹失稳扩展时单位面积所消耗的能量，其单位与I G 相同，MPa ·m
ＪＩＣ：是材料的断裂韧度，表示材料抵抗裂纹开始扩展的能力，其单位与GIC
相同。
c δ：是材料的断裂韧度，表示材料阻止裂纹开始扩展的能力.
Ｊ判据和δ判据一样都是裂纹开始扩展的裂纹判据，而不是裂纹失稳扩展的裂纹判据。
4、试述低应力脆断的原因及防止方法。
答： 低应力脆断的原因：在材料的生产、机件的加工和使用过程中产生不可避免的宏观裂纹，从而使机件在低于屈服应力的情况发生断裂。 预防措施：将断裂判据用于机件的设计上，在给定裂纹尺寸的情况下，确定机件允许的最大工作应力，或者当机件的工作应力确定后，根据断裂判据确定机件不发生脆性断裂时所允许的最大裂纹尺寸。
5、试述应力场强度因子的意义及典型裂纹I K 的表达式
答：P121 几种裂纹的I K 表达式，无限大板穿透裂纹：a K πσ=I ；有限宽板穿透裂纹：
)(b a f a K πσ=I ；有限宽板单边直裂纹：)(b
a f a K πσ=I 当
b ≥a 时，a K πσ2.1=I ；受弯单边裂纹梁：)()(62/3b
a f a
b M K -=I ；无限大物体内部有椭圆片裂纹，远处受均匀拉伸：4/12222
)cos (sin ββπσc a a
K +Φ=I ；无限大物体表面有半椭圆裂纹，远处均受拉伸：A 点的Φ
=I a K πσ1.1。 6、试述K 判据的意义及用途。
答： K 判据解决了经典的强度理论不能解决存在宏观裂纹为什么会产生低应力脆断的原因。K 判据将材料断裂韧度同机件的工作应力及裂纹尺寸的关系定量地联系起来，可直接用于设计计算，估算裂纹体的最大承载能力、允许的裂纹最大尺寸，以及用于正确选择机件材料、优化工艺等。
11 ＣＯＤ的意义：表示裂纹张开位移。表达式)2sec(ln 8s
s E a σπσπσδ=
。 13试述KIC 与材料强度 塑形之间的关系
总的来说，断裂韧度随韧度随强度的升高而降低
19. 若一薄板内有一条长3mm 的裂纹，且a0=3×10-8mm ，试求脆性断裂时断裂应力σc （设σm=E/10=2×105MPa ）。
解：由公式σm/σc=(a/a0)1/2，a 为σc 对应的裂纹半长度，即a=1.5mm ，σc=28.2845MPa 注：参考，原题可能有误。
21.有一大型板件，材料的σ0.2=1200MPa ，KIc=115MPa*m 1/2，探伤发现20mm 长的横向穿透裂纹，若在平均轴向拉应力900MPa 下工作，试计算KI 及塑性区宽度R0，并判断该件是否安全？
解：由题意知穿透裂纹受到的应力为σ=900MPa
根据σ/σ0.2的值，确定裂纹断裂韧度KIC 是否休要修正
因为σ/σ0.2=900/1200=0.75>0.7，所以裂纹断裂韧度KIC 需要修正
对于无限板的中心穿透裂纹，修正后的KI 为：
= 13168750177010109001770122.)
.(..)/(.=-=-=πσσπσs I a K
（MPa*m 1/2） 塑性区宽度为：
=0.004417937(m)= 2.21(mm)
比较K1与KIc ：
因为K1=168.13（MPa*m1/2）
KIc=115（MPa*m1/2）
所以：KI>KIc ，裂纹会失稳扩展 , 所以该件不安全。
注：书上原题为：有一大型板件，材料的R 0.2=1200Mpa ，
22.有一轴件平行轴向工作应力150MPa ，使用中发现横向疲劳脆性正断，断口分析表明有25mm 深度的表面半椭圆疲劳区，根据裂纹a/c 可以确定φ=1，测试材料的σ0.2=720MPa ，试估算材料的断裂韧度KIC 为多少？
解： 因为σ/σ0.2=150/720=0.208<0.7，所以裂纹断裂韧度KIC 不需要修正
对于无限板的中心穿透裂纹，修正后的KI 为：KIC=Y σcac1/2
对于表面半椭圆裂纹，Y=1.1
π/φ=1.1π 所以，KIC=Y σcac1/2=1.131025150-???π=46.229（MPa*m1/2）
注：书上原题为：测试材料的R 0.2=720MPa 。
23.有一构件制造时,出现表面半椭圆裂纹,若a= 1mm,在工作应力σ=1000MPa 下工作,应该选什么材料的σ0.2与KIC 配合比较合适?构件材料经不同热处理后,其σ0.2和KIC 的变化列于下表.
σ0.2/MPa 1100 1200 1300 1400 1500 KIC/MPa ·m1/2 110 95 75 60 55
20221???? ??=s I K R σπ
第五章金属的疲劳
1.名词解释;
1、疲劳失效：疲劳失效是一种材料在远低于正常强度情况下的往复交替和周期循环应力下，产生逐渐扩展的脆性裂纹，导致最终断裂的倾向。
2、疲劳极限：材料在受到随时间而交替变化的荷载作用时，所产生的应力也会随时间作用交替变化，这种交变应力超过某一极限强度而且长期反复作用即会导致材料的破坏，这个极限称为材料的疲劳极限。
3、应力幅σa: σa=1/2(σmax-σmin)
4、平均应力σm：σm=1/2(σmax+σmin)
5、应力比r: r=σmin/σmax
6、应力范围?σ：
7、应变范围?ε：
8、应变幅（?εt/2,?εe/2,?εp/2）:
9、疲劳源：是疲劳裂纹萌生的策源地，一般在机件表面常和缺口，裂纹，刀痕，蚀坑相连。
10、疲劳贝纹线：是疲劳区的最大特征，一般认为它是由载荷变动引起的，是裂纹前沿线留下的弧状台阶痕迹。
11、疲劳条带：疲劳裂纹扩展的第二阶段的断口特征是具有略程弯曲并相互平行的沟槽花样，称为疲劳条带（疲劳辉纹，疲劳条纹）
12、驻留滑移带：用电解抛光的方法很难将已产生的表面循环滑移带去除，当对式样重新循环加载时，则循环滑移带又会在原处再现，这种永留或再现的循环滑移带称为驻留滑移带。
13、挤出脊和侵入沟：在拉应力作用下，位错源被激活，使其增殖的位错滑移到表面，形成滑移台阶，应力不断循环，多个位错源引起交互滑移，形成“挤出”和“侵入”的台阶14、ΔK: 材料的疲劳裂纹扩展速率不仅与应力水平有关，而且与当时的裂纹尺寸有关。ΔK是由应力范围Δσ和a复合为应力强度因子范围，ΔK=Kmax-Kmin=Yσmax√a-Yσmin √a=YΔσ√a
15、da/dN:疲劳裂纹扩展速率，即每循环一次裂纹扩展的距离。
16、疲劳寿命：试样在交变循环应力或应变作用下直至发生破坏前所经受应力或应变的循环
次数
17、热疲劳：机件在由温度循环变化时产生的循环热应力及热应变作用下的疲劳。
18、过载损伤：金属在高于疲劳极限的应力水平下运转一定周次后，其疲劳极限或疲劳寿命减小，就造成了过载损伤。
19、银纹：银纹现象是聚合物在张应力作用下，于材料某些薄弱部位出现应力集中而产生局部的塑性形变和取向，以至在材料表面或内部垂直于应力方向上出现长度为100μm、宽度为10μm左右、厚度为1μm的微细凹槽或“裂纹”的现象。
20、静态疲劳：在持续载荷作用下，发生应力断裂破坏的统计平均最小时间。
21、循环疲劳：
2．揭示下列疲劳性能指标的意义
疲劳强度σ-1，σ-p,τ-1,σ-1N, ?Kth
σ-1: 对称应力循环作用下的弯曲疲劳极限；
σ-p:对称拉压疲劳极限；
τ-1:对称扭转疲劳极限；
σ-1N:缺口试样在对称应力循环作用下的疲劳极限。
qf ：疲劳缺口敏感度：Qf=(Kf-1)/（kt-1）其中Kt为理论应力集中系数且大于一，Kf为疲劳缺口系数。 Kf=(σ-1)/(σ-1N)
?Kth：疲劳门槛值：在疲劳裂纹扩展速率曲线的Ⅰ区，当ΔK≤ΔKth时，da/aN=0,表示裂纹不扩展;只有当ΔK>ΔKth时，da/dN>0,疲劳裂纹才开始扩展。因此，ΔKth是疲劳裂纹不扩展的ΔK临界值，称为疲劳裂纹扩展门槛值。
3.试述金属疲劳断裂的特点
（1）疲劳是低应力循环延时断裂，机具有寿命的断裂
（2）疲劳是脆性断裂
（3）疲劳对缺陷（缺口，裂纹及组织缺陷）十分敏感
4.试述疲劳宏观断口的特征及其形成过程
答：典型疲劳断口具有三个形貌不同的区域—疲劳源、疲劳区及瞬断区。
（1）疲劳源是疲劳裂纹萌生的策源地，疲劳源区的光亮度最大，因为这里在整个裂纹亚稳扩展过程中
断面不断摩擦挤压，故显示光亮平滑，另疲劳源的贝纹线细小。
（2）疲劳区的疲劳裂纹亚稳扩展所形成的断口区域，是判断疲劳断裂的重要特征证据。特征是：断口比较光滑并分布有贝纹线。断口光滑是疲劳源区域的延续，但其程度随裂纹向前扩展逐渐减弱。贝纹线是由载荷变动引起的，如机器运转时的开动与停歇，偶然过载引起的载荷变动，使裂纹前沿线留下了弧状台阶痕迹。
（3）瞬断区是裂纹最后失稳快速扩展所形成的断口区域。其断口比疲劳区粗糙，脆性材料为结晶状断口，韧性材料为纤维状断口。
5.试述疲劳曲线（S-N）及疲劳极限的测试方法
升降法测试疲劳极限；取略高于疲劳极限的5级应力水平，从最高应力水平测试，当试样通过时，增加一级应力水平，不通过时降低一级应力水平，出现至少13个有效试样时求的材料的疲劳极限成组法测试高应力部分；去4级较高应力水平，在每级应力水平下测试5个试样，得到每个应力水平的N值，两种结构整理并拟合成S-N曲线
6．试述疲劳图的意义、建立及用途。
定义：疲劳图是各种循环疲劳极限的集合图/也是疲劳曲线的另一种表达形式。
意义：很多机件或构件是在不对称循环载荷下工作的，因此还需知道材料的不对称循环疲劳极限，以适应这类机件的设计和选材的需要。通常是用工程作图法，由疲劳图求得各种不对
称循环的疲劳极限。
1、a m σσ-疲劳图
建立：这种图的纵坐标以a σ表示，横坐标以m σ表示。然后，以不同应力比r 条件下将max σ表示的疲劳极限r σ分解为a σ和m σ，并在该坐标系中作ABC 曲线，即为a m σσ-疲劳图。其几何关系为：max min max min 1()12tan 11()2
a m r r
σσσασσσ--===++ （用途）：我们知道应力比r ，将其代入试中，即可求得tan α和α，而后从坐标原点O 引直线，令其与横坐标的夹角等于α值，该直线与曲线ABC 相交的交点B 便是所求的点，其纵、横坐标之和，即为相应r 的疲劳极限rB σ，rB aB mB σσσ=+。
2、max min ()m σσσ-疲劳图
建立：这种图的纵坐标以max σ或min σ表示，横坐标以m σ表示。然后将不同应力比r 下的疲
劳极限，分别以max min ()σσ和m σ表示于上述坐标系中，就形成这种疲劳图。几何关系为：max max max min 22tan 1m r
σσασσσ===++ （用途）：我们只要知道应力比r,就可代入上试求得tan α和α，而后从坐标原点O 引一直线OH ，令其与横坐标的夹角等于α，该直线与曲线AHC 相交的交点H 的纵坐标即为疲劳极限。
7.试述疲劳裂纹的形成机理及阻止疲劳裂纹萌生的一般方法。
答:宏观疲劳裂纹是由微观裂纹的形成、长大及连接而成的。疲劳微观裂纹都是由不均匀的局部滑移和显微开裂引起的，主要有表面滑移开裂，第二相、夹夹杂物或其界面开裂；晶界或亚晶界开裂等。阻止疲劳裂纹萌生方法有：细晶强化、固溶强化，降低第二相和夹杂物的脆性，提高相界面强度，控制第二相或夹杂物的数量、形态、大小和分布，使晶界强化，净化均能抑制晶界裂纹形成，提高疲劳强度
8．试述影响疲劳裂纹扩展速率的主要因素。
答：1、应力比r （或平均应力m σ）的影响：Forman 提出()(1)n
c da c K dN r K K ?=--? 残余压应力因会减小r,使
da dN 降低和th K ?升高，对疲劳寿命有利；而残余拉应力因会增大r ，使da dN
升高和th K ?降低，对疲劳寿命不利。 2、过载峰的影响：偶然过载进入过载损伤区内，使材料受到损伤并降低疲劳寿命。但若过载适当，有时反而是有益的。
3、材料组织的影响：
①晶粒大小：晶粒越粗大，其th K ?值越高，da dN
越低，对疲劳寿命越有利。 ②组织：钢的含碳量越低，铁素体含量越多时，其th K ?值就越高。当钢的淬火组织中存在一定量的残余奥氏体和贝氏体等韧性组织时，可以提高钢的th K ?，降低
da dN
。③喷丸处理：喷丸强化也能提高th K ?。
9．试述疲劳微观断口的主要特征。
答：断口特征是具有略呈弯曲并相互平行的沟槽花样，称疲劳条带（疲劳条纹、疲劳辉纹）。疲劳条带是疲劳断口最典型的微观特征。滑移系多的面心立方金属，其疲劳条带明显；滑移系少或组织复杂的金属，其疲劳条带短窄而紊乱。
疲劳裂纹扩展的塑性钝化模型(Laird 模型)：
图中(a),在交变应力为零时裂纹闭合。
图(b)，受拉应力时，裂纹张开，在裂纹尖端沿最大切应力方向产生滑移。
图(c),裂纹张开至最大，塑性变形区扩大，裂纹尖端张开呈半圆形，裂纹停止扩展。由于塑性变形裂纹尖端的应力集中减小，裂纹停止扩展的过程称为“塑性钝化”。
图(d)，当应力变为压缩应力时，滑移方向也改变了，裂纹尖端被压弯成“耳状”切口。 图(e)，到压缩应力为最大值时，裂纹完全闭合，裂纹尖端又由钝变锐，形成一对尖角。
10.试述疲劳裂纹扩展寿命和剩余寿命的估算方法及步骤。
答：通过疲劳裂纹扩展速率表达式，用积分方法算出疲劳裂纹扩展寿命和疲劳剩余寿命；具体步骤如下：计算KI，再计算裂纹临界尺寸ac，最后根据有关公式估算疲劳寿命
11、试述金属表面强化对疲劳强度的影响。
答：表面强化处理可在机件表面产生有利的残余压应力，同时还能提高机件表面的强度和硬度。这两方面的作用都能提高疲劳强度。
表面强化方法，通常有表面喷丸、滚压、表面淬火及表面化学热处理等。
（1）表面喷丸及滚压
喷丸是用压缩空气将坚硬的小弹丸高速喷打向机件表面，使机件表面产生局部形变硬化；同时因塑变层周围的弹性约束，又在塑变层内产生残余压应力。
表面滚压和喷丸的作用相似，只是其压应力层深度较大，很适于大工件；而且表面粗糙度低，强化效果更好。
（2）表面热处理及化学热处理
他们除能使机件获得表硬心韧的综合力学性能外，还可以利用表面组织相变及组织应力、热应力变化，使机件表面层获得高强度和残余压应力，更有效地提高机件疲劳强度和疲劳寿命。
12.试述金属的硬化与软化现象及产生条件。
金属材料在恒定应变范围循环作用下，随循环周次增加其应力不断增加，即为循环硬化。金属材料在恒定应变范围循环作用下，随循环周次增加其应力逐渐减小，即为循环软化。金属材料产生循环硬化与软化取决于材料的初始状态、结构特性以及应变幅和温度等。
循环硬化和软化与σb / σs有关：σb / σs>1.4，表现为循环硬化；
σb / σs<1.2，表现为循环软化；1.2<σb / σs<1.4，材料比较稳定，无明显循环硬化和软化现象。也可用应变硬化指数n来判断循环应变对材料的影响，n<1软化，n>1硬化。
退火状态的塑性材料往往表现为循环硬化，加工硬化的材料表现为循环软化。

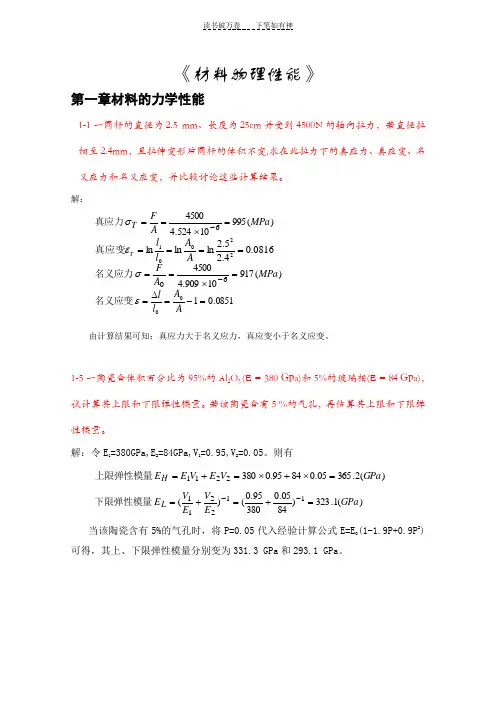

《工程材料力学性能》课后题参考答案 机械工业出版社 2008第2版 第一章 单向静拉伸力学性能 一、解释下列名词 1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。 2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。 3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。 4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。 5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。 6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。 韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。 7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b 的台阶。 8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。是解理台阶的一种标志。 9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。 10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。 沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。 11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变 12.弹性不完整性：理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等现象,称之为弹性不完整性。弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等 1、 说明下列力学性能指标的意义。 答：E 弹性模量 G 切变模量 r σ规定残余伸长应力 2.0σ屈服强度 gt δ金属材料拉伸时最大应力下的总伸长率 n 应变硬化指数 【P15】 2、 金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指标？ 答：主要决定于原子本性和晶格类型。合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小，但是不改变金属原子的本性和晶格类型。组织虽然改变了，原子的本性和晶格类型未发生改变，故弹性模量对组织不敏感。【P4】 3、 试述退火低碳钢、中碳钢和高碳钢的屈服现象在拉伸力-伸长曲线图上的区别？为什么？ 4、 决定金属屈服强度的因素有哪些？【P12】 答：内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。 外在因素：温度、应变速率和应力状态。 5、 试述韧性断裂与脆性断裂的区别。为什么脆性断裂最危险？【P21】 答：韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量；而脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有明显征兆，因而危害性很大。 6、 剪切断裂与解理断裂都是穿晶断裂，为什么断裂性质完全不同？【P23】
《工程材料力学性能》（第二版）课后答案 第一章材料单向静拉伸载荷下的力学性能 一、解释下列名词 滞弹性：在外加载荷作用下，应变落后于应力现象。 静力韧度：材料在静拉伸时单位体积材科从变形到断裂所消耗的功。 弹性极限：试样加载后再卸裁，以不出现残留的永久变形为标准，材料 能够完全弹性恢复的最高应力。 比例极限：应力—应变曲线上符合线性关系的最高应力。 包申格效应：指原先经过少量塑性变形，卸载后同向加载，弹性极限 (σP)或屈服强度(σS)增加；反向加载时弹性极限(σP)或屈服 强度(σS)降低的现象。 解理断裂：沿一定的晶体学平面产生的快速穿晶断裂。晶体学平面－－解理面，一般是低指数，表面能低的晶面。 解理面：在解理断裂中具有低指数，表面能低的晶体学平面。 韧脆转变：材料力学性能从韧性状态转变到脆性状态的现象（冲击吸收功明显下降，断裂机理由微孔聚集型转变穿晶断裂，断口特征由纤维状转变为结晶状）。 静力韧度：材料在静拉伸时单位体积材料从变形到断裂所消耗的功叫做静力韧度。是一个强度与塑性的综合指标，是表示静载下材料强度与塑性的最佳配合。 二、金属的弹性模量主要取决于什么?为什么说它是一个对结构不敏感的力学性能? 答案：金属的弹性模量主要取决于金属键的本性和原子间的结合力，而材料的成分和组织对它的影响不大，所以说它是一个对组织不敏感的性能指标，这是弹性模量在性能上的主要特点。改变材料的成分和组织会对材料的强度(如屈服强度、抗拉强度)有显著影响，但对材料的刚度影响不大。 三、什么是包申格效应，如何解释，它有什么实际意义? 答案：包申格效应就是指原先经过变形，然后在反向加载时弹性极限或屈服强度降低的现象。特别是弹性极限在反向加载时几乎下降到零，这说明在反向加载时塑性变形立即开始了。
7-4[习题7-3] 一拉杆由两段沿n m -面胶合而成。由于实用的原因，图中的α角限于060~0范围内。作为“假定计算” ，对胶合缝作强度计算时，可以把其上的正应力和切应力分别与相应的许用应力比较。现设胶合缝的许用切应力][τ为许用拉应力][σ的4/3，且这一拉杆的强度由胶合缝强度控制。为了使杆能承受最大的荷载F ，试问α角的值应取多 大？ 解：A F x =σ；0=y σ；0=x τ ατασσσσσα2s i n 2c o s 2 2 x y x y x --+ += ][22cos 12cos 22σα ασα≤+=+= A F A F A F ][22cos 1σα≤+A F ，][cos 2σα≤A F ασ2cos ][A F ≤，α σ2 max,cos ][A F N = ατασστα2c o s 2s i n 2 x y x +-= ][ 3][2sin στατα=≤= F ，σ][5.1A F ≤ ，σ][5.1max,A F T = 由切应力
强度条件控制最大荷载。由图中可以看出，当0 60=α时，杆能承受最大荷载，该荷载为： A F ][732.1max σ= 7-6[习题7-7] 试用应力圆的几何关系求图示悬臂梁距离自由端为m 72.0的截面上，在顶面以下mm 40的一点处的最大及最小主应力，并求最大主应力与x 轴之间的夹角。 解：（1）求计算点的正应力与切应力 MPa mm mm mm N bh My I My z 55.1016080401072.01012124 363=??????===σ MPa mm mm mm N b I QS z z 88.0801608012 160)4080(1010433 3*-=???????-== τ （2）写出坐标面应力 X （10.55，-0.88） Y （0，0.88） (3) 作应力圆求最大与最小主应力， 并求最大主应力与x 轴的夹角 作应力圆如图所示。从图中按 比例尺量得： MPa 66.101=σ MPa 06.03-=σ 0075.4=α 7-7[习题7-8] 各单元体面上的应力如图所示。试利用应力圆的几何关系求： （1）指定截面上的应力； （2）主应力的数值； （3）在单元体上绘出主平面的位置及主应力的方向。

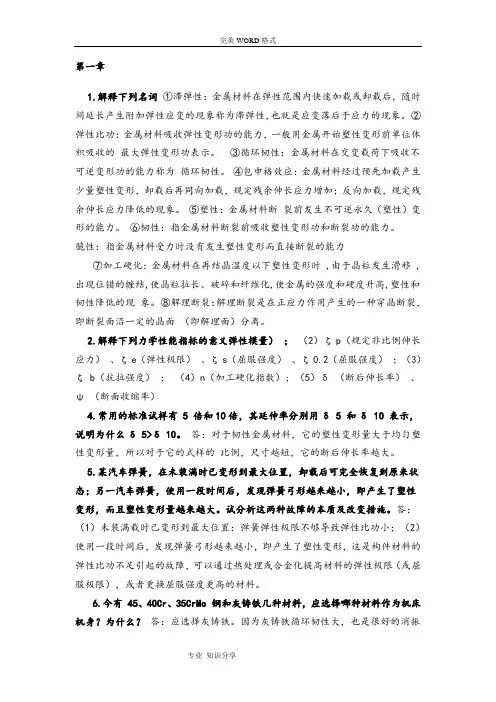

第一章 1.解释下列名词①滞弹性：金属材料在弹性围快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。②弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。③循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。④包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。⑤塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。⑥韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。 脆性：指金属材料受力时没有发生塑性变形而直接断裂的能力 ⑦加工硬化：金属材料在再结晶温度以下塑性变形时,由于晶粒发生滑移, 出现位错的缠结,使晶粒拉长、破碎和纤维化,使金属的强度和硬度升高,塑性和韧性降低的现象。⑧解理断裂：解理断裂是在正应力作用产生的一种穿晶断裂，即断裂面沿一定的晶面（即解理面）分离。 2.解释下列力学性能指标的意义弹性模量）；（2）ζ p（规定非比例伸长应力）、ζ e（弹性极限）、ζ s（屈服强度）、ζ 0.2（屈服强度）；（3）ζ b （抗拉强度）；（4）n（加工硬化指数）; （5）δ （断后伸长率）、ψ （断面收缩率） 4.常用的标准试样有5 倍和10倍，其延伸率分别用δ 5 和δ 10 表示，说明为什么δ 5>δ 10。答：对于韧性金属材料，它的塑性变形量大于均匀塑性变形量，所以对于它的式样的比例，尺寸越短，它的断后伸长率越大。
5.某汽车弹簧，在未装满时已变形到最大位置，卸载后可完全恢复到原来状态；另一汽车弹簧，使用一段时间后，发现弹簧弓形越来越小，即产生了塑性变形，而且塑性变形量越来越大。试分析这两种故障的本质及改变措施。答：（1）未装满载时已变形到最大位置：弹簧弹性极限不够导致弹性比功小；（2）使用一段时间后，发现弹簧弓形越来越小，即产生了塑性变形，这是构件材料的弹性比功不足引起的故障，可以通过热处理或合金化提高材料的弹性极限（或屈服极限），或者更换屈服强度更高的材料。 6.今有45、40Cr、35CrMo 钢和灰铸铁几种材料，应选择哪种材料作为机床机身？为什么？答：应选择灰铸铁。因为灰铸铁循环韧性大，也是很好的消振材料，所以常用它做机床和动力机器的底座、支架，以达到机器稳定运转的目的。刚性好不容易变形加工工艺朱造型好易成型抗压性好耐磨损好成本低 7.什么是包申格效应？如何解释？它有什么实际意义？答：（1）金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象，称为包申格效应。（2）理论解释：首先，在原先加载变形时，位错源在滑移面上产生的位错遇到障碍，塞积后便产生了背应力，背应力反作用于位错源，当背应力足够大时，可使位错源停止开动。预变形时位错运动的方向和背应力方向相反，而当反向加载时位错运动方向和背应力方向一致，背应力帮助位错运动，塑性变形容易了，于是，经过预变形再反向加载，其屈服强度就降低了。（3）实际意义：在工程应用上，首先，材料加工成型工艺需要考虑包申格效应。例如，大型精油输气管道管线的UOE 制造工艺：U 阶段是将原始板材冲压弯曲成U 形，O 阶段是将U 形板材径向压缩成O 形，再进行周边焊接，最后将管子径进行扩展，达到给定大小，
1弹性比功： 金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。 2．滞弹性： 金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。 3．循环韧性： 金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。 4．xx效应： 金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。 5．解理刻面： 这种大致以晶粒大小为单位的解理面称为解理刻面。 6．塑性： 金属材料断裂前发生不可逆永久（塑性）变形的能力。 韧性： 指金属材料断裂前吸收塑性变形功和断裂功的能力。 7.解理台阶： 当解理裂纹与螺型位错相遇时，便形成一个高度为b的台阶。 8.河流花样： 解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。
是解理台阶的一种标志。 9.解理面： 是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。 10.穿晶断裂： 穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。 沿晶断裂： 裂纹沿晶界扩展，多数是脆性断裂。 11.韧脆转变： 具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变 12.弹性不完整性： 理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等现象,称之为弹性不完整性。弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指标？ 答： 主要决定于原子本性和晶格类型。合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小，但是不改变金属原子的本性和晶格类型。组织虽然改变了，原子的本性和晶格类型未发生改变，故弹性模量对组织不敏感。 1、试述退火低碳钢、中碳钢和高碳钢的屈服现象在拉伸力-伸长曲线图上的区别？为什么？
材料力学课后习题答案 欢迎大家来到，本人搜集整理了材料力学课后习题答案供大家查阅，希望大家喜欢。 1、解释下列名词。 1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。 2.滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。 3.循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。 4.包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加;反向加载，规定残余伸长应力降低的现象。 5.解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。 6.塑性：金属材料断裂前发生不可逆永久(塑性)变形的能力。 韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。 7.解理台阶：当解理裂纹与螺型位错相遇时，便形成1
个高度为b的台阶。 8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。是解理台阶的1种标志。 9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。 10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。 11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变 12.弹性不完整性：理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等现象,称之为弹性不完整性。弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等决定金属屈服强度的因素有哪些? 答：内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。外在因素：温度、应变速率和应力状态。 2、试述韧性断裂与脆性断裂的区别。为什么脆性断裂
8-1 试求图示各杆的轴力，并指出轴力的最大值。 (1) 用截面法求内力，取1-1、2-2截面； (2) 取1-1 (3) 取2-2 (4) 轴力最大值： (b) (1) 求固定端的约束反力； (2) 取1-1 (3) 取2-2截面的右段； (4) 轴力最大值： (c) (1) 用截面法求内力，取1-1、2-2、 3-3截面； (2) 取1-1 (3) 取2-2截面的左段； (4) 取3-3截面的右段； (c) (d) N 1 F R F N 1 F R F N 2 F N 1 N 2
(5) 轴力最大值： (d) (1) 用截面法求内力，取1-1、2-2截面； (2) 取1-1 (2) 取2-2 (5) 轴力最大值： 8-2 试画出8-1所示各杆的轴力图。 解：(a) (b) (c) (d) 8-5 段的直径分别为d 1=20 mm 和d 2=30 mm F 2之值。 解：(1) (2) 求1-1、2-2截面的正应力，利用正应力相同； 8-6 题8-5图所示圆截面杆，已知载荷F 1=200 kN ，F 2=100 kN ，AB 段的直径d 1=40 mm ，如欲 使AB 与BC 段横截面上的正应力相同，试求BC 段的直径。 解：(1) 用截面法求出1-1、2-2截面的轴力； (2) 求1-1、2-2截面的正应力，利用正应力相同； 8-7 图示木杆，承受轴向载荷F =10 kN 作用，杆的横截面面积A =1000 mm 2 ，粘接面的方位角 θ= 450，试计算该截面上的正应力与切应力，并画出应力的方向。 F N 3 F N 1 F N 2

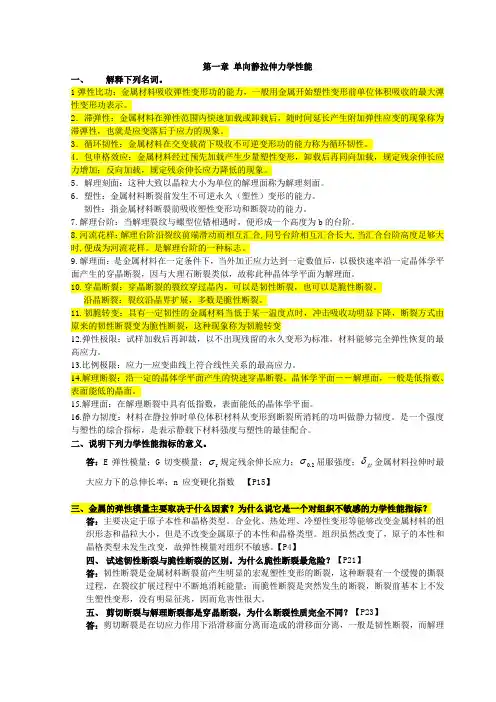

第一章单向静拉伸力学性能 1、解释下列名词。 1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。 2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。 4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。 5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。 韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。 7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b的台阶。 8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。是解理台阶的一种标志。 9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。 10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。
沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。 11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变 12.弹性不完整性：理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等现象,称之为弹性不完整性。弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等 2、 说明下列力学性能指标的意义。 答：E 弹性模量 G 切变模量 r σ规定残余伸长应力 2.0σ屈服强度 gt δ金属材料拉伸时最大应力下的总伸长率 n 应变硬化指数 【P15】 3、 金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指标？ 答：主要决定于原子本性和晶格类型。合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小，但是不改变金属原子的本性和晶格类型。组织虽然改变了，原子的本性和晶格类型未发生改变，故弹性模量对组织不敏感。【P4】 4、 试述退火低碳钢、中碳钢和高碳钢的屈服现象在拉伸力-伸长曲线图上的区别？为什么？ 5、 决定金属屈服强度的因素有哪些？【P12】 答：内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。 外在因素：温度、应变速率和应力状态。 6、 试述韧性断裂与脆性断裂的区别。为什么脆性断裂最危险？【P21】 答：韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量；而脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有明显征兆，因而危害性很大。 7、 剪切断裂与解理断裂都是穿晶断裂，为什么断裂性质完全不同？【P23】 答：剪切断裂是在切应力作用下沿滑移面分离而造成的滑移面分离，一般是韧性断裂，而解理断裂是在正应力作用以极快的速率沿一定晶体学平面产生的穿晶断裂，解理断裂通常是脆性断裂。 8、 何谓拉伸断口三要素？影响宏观拉伸断口性态的因素有哪些？ 答：宏观断口呈杯锥形，由纤维区、放射区和剪切唇三个区域组成，即所谓的断口特征三要素。上述断口三区域的形态、大小和相对位置，因试样形状、尺寸和金属材料的性能以及试验温度、加载速率和受力状态不同而变化。 9、 论述格雷菲斯裂纹理论分析问题的思路，推导格雷菲斯方程，并指出该理论的局限性。【P32】 答： 2 12?? ? ??=a E s c πγσ，只适用于脆性固体,也就是只适用于那些裂纹尖端塑性变形可以忽略的情况。 第二章 金属在其他静载荷下的力学性能 一、解释下列名词： （1）应力状态软性系数—— 材料或工件所承受的最大切应力τmax 和最大正应力σmax 比值，即： () 32131max max 5.02σσσσσστα+--== 【新书P39 旧书P46】 （2）缺口效应—— 绝大多数机件的横截面都不是均匀而无变化的光滑体，往往存在截面的急剧变化，如键槽、油孔、轴肩、螺纹、退刀槽及焊缝等，这种截面变化的部分可视为“缺口”，由于缺口的存在，在载荷作用下缺口截面上的应力状态将发生变化，产生所谓的缺口效应。【P44 P53】 （3）缺口敏感度——缺口试样的抗拉强度σbn 的与等截面尺寸光滑试样的抗拉强度σb 的比值，称为缺口敏感度，即： 【P47 P55 】 （4）布氏硬度——用钢球或硬质合金球作为压头，采用单位面积所承受的试验力计算而得的硬度。【P49 P58】 （5）洛氏硬度——采用金刚石圆锥体或小淬火钢球作压头，以测量压痕深度所表示的硬度【P51 P60】。
材料力学精选练习题答案 一、是非题 1.1 材料力学主要研究杆件受力后变形与破坏的规律。 1.内力只能是力。 1.若物体各点均无位移，则该物体必定无变形。 1.截面法是分析应力的基本方法。二、选择题 1.构件的强度是指，刚度是指，稳定性是指。 A. 在外力作用下构件抵抗变形的能力 B. 在外力作用下构件保持其原有的平衡状态的能力 C. 在外力作用下构件抵抗破坏的能力 1.根据均匀性假设，可认为构件的在各点处相同。 A. 应力 B. 应变 C. 材料的弹性常数 D. 位移 1.下列结论中正确的是 A. 内力是应力的代数和 B. 应力是内力的平均值 C. 应力是内力的集度 D. 内力必大于应力 参考答案：1.1 √ 1.× 1.√ 1.× 1.C,A,B 1.C 1.C 轴向拉压 一、选择题 1. 等截面直杆CD位于两块夹板之间，如图示。杆件与夹板间的摩擦力与杆件自重保持平衡。设杆CD两侧的摩擦力沿轴线方向均匀分布，且两侧摩擦力的集度均为q，杆
CD的横截面面积为A，质量密度为?，试问下列结论中哪一个是正确的？ q??gA； 杆内最大轴力FNmax?ql；杆内各横截面上的轴力FN? ?gAl 2 ； 杆内各横截面上的轴力FN?0。 2. 低碳钢试样拉伸时，横截面上的应力公式??FNA适用于以下哪一种情况? 只适用于?≤?p；只适用于?≤?e； 3. 在A和B 和点B的距离保持不变，绳索的许用拉应力为[? ]取何值时，绳索的用料最省？ 0； 0； 5； 0。 4. 桁架如图示，载荷F可在横梁DE为A，许用应力均为[?]。求载荷F 的许用值。以下四种答案中哪一种是正确的？ [?]A2[?]A ；； 32 [?]A； [?]A。 5. 一种是正确的？ 外径和壁厚都增大；
8-1 试求图示各杆的轴力，并指出轴力的最大值。 解：(a) (1) 用截面法求内力，取1-1、2-2截面； (2) 取1-1截面的左段； 110 0 x N N F F F F F =-==∑ (3) 取2-2截面的右段； (a (b) (c (d
220 0 0x N N F F F =-==∑ (4) 轴力最大值： max N F F = (b) (1) 求固定端的约束反力； 0 20 x R R F F F F F F =-+-==∑ (2) 取1-1截面的左段； 110 0 x N N F F F F F =-==∑ (3) 取2-2截面的右段； 1 1 2
220 0 x N R N R F F F F F F =--==-=-∑ (4) 轴力最大值： max N F F = (c) (1) 用截面法求内力，取1-1、2-2、3-3截面； (2) 取1-1截面的左段； 110 20 2 x N N F F F kN =+==-∑ (3) 取2-2截面的左段； 220 230 1 x N N F F F kN =-+==∑ (4) 取3-3截面的右段； 1 1
330 30 3 x N N F F F kN =-==∑ (5) 轴力最大值： max 3 N F kN = (d) (1) 用截面法求内力，取1-1、2-2截面； (2) 取1-1截面的右段； 110 210 1 x N N F F F kN =--==∑ (2) 取2-2截面的右段； 3 1 2
220 10 1 x N N F F F kN =--==-∑ (5) 轴力最大值： max 1 N F kN = 8-2 试画出8-1所示各杆的轴力图。 解：(a) (b) (c) F

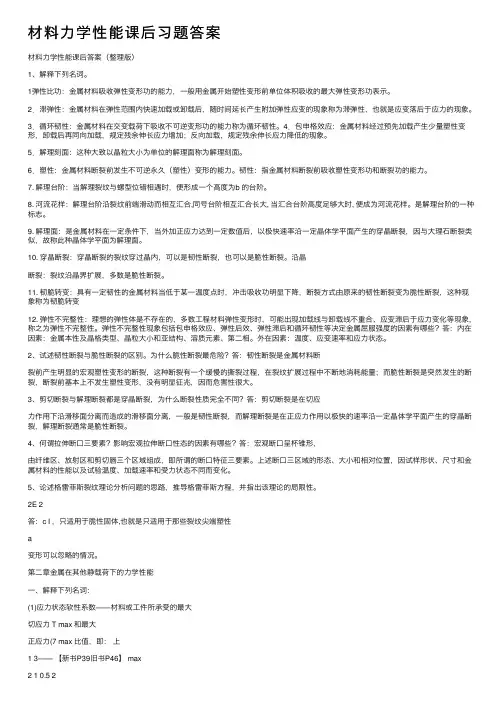

材料力学性能课后答案(整理版) 1、解释下列名词。 1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。 2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。 3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。 5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。 6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。 韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。 7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b的台阶。 8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。是解理台阶的一种标志。 9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。 10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。 沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。 11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变 12.弹性不完整性：理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等现象,称之为弹性不完整性。弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等决定金属屈服强度的因素有哪些？ 答：内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。外在因素：温度、应变速率和应力状态。 2、试述韧性断裂与脆性断裂的区别。为什么脆性断裂最危险？ 答：韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量；而脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有明显征兆，因而危害性很大。 3、剪切断裂与解理断裂都是穿晶断裂，为什么断裂性质完全不同？ 答：剪切断裂是在切应力作用下沿滑移面分离而造成的滑移面分离，一般是韧性断裂，而解理断裂是在正应力作用以极快的速率沿一定晶体学平面产生的穿晶断裂，解理断裂通常是脆性断裂。 4、何谓拉伸断口三要素？影响宏观拉伸断口性态的因素有哪些？ 答：宏观断口呈杯锥形，由纤维区、放射区和剪切唇三个区域组成，即所谓的断口特征三要素。上述断口三区域的形态、大小和相对位置，因试样形状、尺寸和金属材料的性能以及试验温度、加载速率和受力状态不同而变化。5、论述格雷菲斯裂纹理论分析问题的思路，推导格雷菲斯方程，并指出该理论 的局限性。
[习题2-2]一打入基地内的木桩如图所示，杆轴单位长度的摩擦力f=kx**2，试做木桩的后力图。 解：由题意可得： 33 233 110 ,,3/()3/(/)l l N fdx F kl F k F l F x Fx l dx F x l =====? ?1 有3 [习题2-3] 石砌桥墩的墩身高m l 10=，其横截面面尺寸如图所示。荷载kN F 1000=，材料的密度3 /35.2m kg =ρ，试求墩身底部横截面上的压应力。 解：墩身底面的轴力为： g Al F G F N ρ--=+-=)( 2-3图 )(942.31048.935.210)114.323(10002kN -=????+?--= 墩身底面积：)(14.9)114.323(2 2 m A =?+?= 因为墩为轴向压缩构件，所以其底面上的正应力均匀分布。 MPa kPa m kN A N 34.071.33914.9942.31042-≈-=-== σ [习题2-7] 图示圆锥形杆受轴向拉力作用，试求杆的伸长。 2-7图 解：取长度为dx 截离体（微元体）。则微元体的伸长量为： )()(x EA Fdx l d =? ，??==?l l x A dx E F dx x EA F l 00) ()( l x r r r r =--121，2 2112112d x l d d r x l r r r +-=+?-=，
22 11 222)(u d x l d d x A ?=??? ??+-=ππ，dx l d d du d x l d d d 2)22(12112 -==+- du d d l dx 122-=，)()(22)(221212u du d d l du u d d l x A dx -?-=?-=ππ 因此， )()(2)()(202100 u du d d E Fl x A dx E F dx x EA F l l l l ??? --===?π l l d x l d d d d E Fl u d d E Fl 0 11 221021221)(21)(2?? ???? ??????+--=??? ???-=ππ ???? ? ? ??????-+--=21221)(2111221d d l l d d d d E Fl π ??? ???--= 12 2122)(2d d d d E Fl π214d Ed Fl π= [习题2-10] 受轴向拉力F 作用的箱形薄壁杆如图所示。已知该材料的弹性常数为ν,E ，试求C 与D 两点间的距离改变量CD ?。 解：EA F E A F νν νεε- =-=-=/' 式中，δδδa a a A 4)()(2 2 =--+=，故：δ ν εEa F 4' - = δνεEa F a a 4'-==?， δ νE F a a a 4' -=-=? δ νE F a a 4'- =，a a a CD 12145)()(24 3 232=+=
第一章 包申格效应：指原先经过少量塑性变形，卸载后同向加载，弹性极限（ζP）或屈服强度（ζS）增加；反向加载时弹性极限（ζP）或屈服强度（ζS）降低的现象。 解理断裂：沿一定的晶体学平面产生的快速穿晶断裂。晶体学平面－－解理面，一般是低指数，表面能低的晶面。 解理面：在解理断裂中具有低指数，表面能低的晶体学平面。 韧脆转变：材料力学性能从韧性状态转变到脆性状态的现象（冲击吸收功明显下降，断裂机理由微孔聚集型转变微穿晶断裂，断口特征由纤维状转变为结晶状）。 静力韧度：材料在静拉伸时单位体积材料从变形到断裂所消耗的功叫做静力韧度。是一个强度与塑性的综合指标，是表示静载下材料强度与塑性的最佳配合。 可以从河流花样的反“河流”方向去寻找裂纹源。 解理断裂是典型的脆性断裂的代表，微孔聚集断裂是典型的塑性断裂。 5.影响屈服强度的因素 与以下三个方面相联系的因素都会影响到屈服强度 位错增值和运动 晶粒、晶界、第二相等
外界影响位错运动的因素 主要从内因和外因两个方面考虑 （一）影响屈服强度的内因素 1．金属本性和晶格类型（结合键、晶体结构） 单晶的屈服强度从理论上说是使位错开始运动的临界切应力，其值与位错运动所受到的阻力（晶格阻力－－派拉力、位错运动交互作用产生的阻力）决定。 派拉力： 位错交互作用力 （a是与晶体本性、位错结构分布相关的比例系数，L是位错间距。）2．晶粒大小和亚结构 晶粒小→晶界多（阻碍位错运动）→位错塞积→提供应力→位错开动→产生宏观塑性变形。 晶粒减小将增加位错运动阻碍的数目，减小晶粒内位错塞积群的长度，使屈服强度降低（细晶强化）。 屈服强度与晶粒大小的关系： 霍尔－派奇（Hall-Petch) ζs= ζi+kyd-1/2 3．溶质元素 加入溶质原子→（间隙或置换型）固溶体→（溶质原子与溶剂原子半径不一样）产生晶格畸变→产生畸变应力场→与位错应力场交互运动→使位错受阻→提高屈服强度（固溶强化）。 4．第二相（弥散强化，沉淀强化） 不可变形第二相

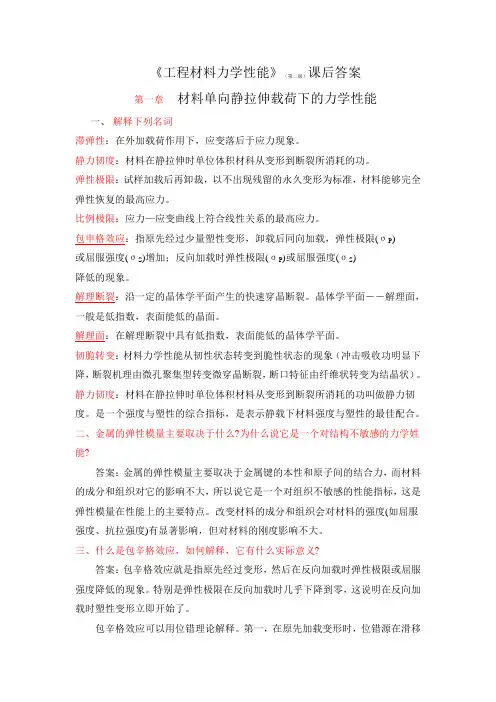

《工程材料力学性能》课后答案 机械工业出版社 2008第2版 第一章 单向静拉伸力学性能 1、 试述退火低碳钢、中碳钢和高碳钢的屈服现象在拉伸力-伸长曲线图上的区别？为什么？ 2、 决定金属屈服强度的因素有哪些？【P12】 答：内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。 外在因素：温度、应变速率和应力状态。 3、 试述韧性断裂与脆性断裂的区别。为什么脆性断裂最危险？【P21】 答：韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量；而脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有明显征兆，因而危害性很大。 4、 剪切断裂与解理断裂都是穿晶断裂，为什么断裂性质完全不同？【P23】 答：剪切断裂是在切应力作用下沿滑移面分离而造成的滑移面分离，一般是韧性断裂，而解理断裂是在正应力作用以极快的速率沿一定晶体学平面产生的穿晶断裂，解理断裂通常是脆性断裂。 5、 何谓拉伸断口三要素？影响宏观拉伸断口性态的因素有哪些？ 答：宏观断口呈杯锥形，由纤维区、放射区和剪切唇三个区域组成，即所谓的断口特征三要素。上述断口三区域的形态、大小和相对位置，因试样形状、尺寸和金属材料的性能以及试验温度、加载速率和受力状态不同而变化。 6、 论述格雷菲斯裂纹理论分析问题的思路，推导格雷菲斯方程，并指出该理论的局限性。 【P32】 答： 212?? ? ??=a E s c πγσ，只适用于脆性固体,也就是只适用于那些裂纹尖端塑性变形可以忽略的情况。 第二章 金属在其他静载荷下的力学性能 一、解释下列名词： （1）应力状态软性系数—— 材料或工件所承受的最大切应力τmax 和最大正应力σmax 比值，即： () 32131max max 5.02σσσσσστα+--== 【新书P39 旧书P46】 （2）缺口效应—— 绝大多数机件的横截面都不是均匀而无变化的光滑体，往往存在截面的急剧变化，如键槽、油孔、轴肩、螺纹、退刀槽及焊缝等，这种截面变化的部分可视为“缺口”，由于缺口的存在，在载荷作用下缺口截面上的应力状态将发生变化，产生所谓的缺口效应。【P44 P53】 （3）缺口敏感度——缺口试样的抗拉强度σbn 的与等截面尺寸光滑试样的抗拉强度σb 的比值，称为缺口敏感度，即： 【P47 P55 】 （4）布氏硬度——用钢球或硬质合金球作为压头，采用单位面积所承受的试验力计算而得的硬度。【P49 P58】 （5）洛氏硬度——采用金刚石圆锥体或小淬火钢球作压头，以测量压痕深度所表示的硬度【P51 P60】。 （6）维氏硬度——以两相对面夹角为136。的金刚石四棱锥作压头，采用单位面积所承
第二章第一节金属材料的力学性能 一、选择题 1.表示金属材料屈服强度的符号是（）。 A.σ e B.σ s C.σ b D.σ -1 2.表示金属材料弹性极限的符号是（）。 A.σ e B.σ s C.σ b D.σ -1 3.在测量薄片工件的硬度时，常用的硬度测试方法的表示符号是（）。 A.HB B.HR C.HV D.HS 4.金属材料在载荷作用下抵抗变形和破坏的能力叫（）。 A.强度 B.硬度 C.塑性 D.弹性 二、填空 1.金属材料的机械性能是指在载荷作用下其抵抗（）或（）的能力。 2.金属塑性的指标主要有（）和（）两种。 3.低碳钢拉伸试验的过程可以分为弹性变形、（）和（）三个阶段。 4.常用测定硬度的方法有（）、（）和维氏硬度测试法。 5.疲劳强度是表示材料经（）作用而（）的最大应力值。 三、是非题 1.用布氏硬度测量硬度时，压头为钢球，用符号HBS表示。（） 2.用布氏硬度测量硬度时，压头为硬质合金球，用符号HBW表示。（） 四、改正题 1. 疲劳强度是表示在冲击载荷作用下而不致引起断裂的最大应力。 2. 渗碳件经淬火处理后用HB硬度计测量表层硬度。 3. 受冲击载荷作用的工件，考虑机械性能的指标主要是疲劳强度。 4. 衡量材料的塑性的指标主要有伸长率和冲击韧性。
5. 冲击韧性是指金属材料在载荷作用下抵抗破坏的能力。 五、简答题 1.说明下列机械性能指标符合所表示的意思：σ S 、σ 0.2 、HRC、σ -1 。 2.说明下列机械性能指标符合所表示的意思：σ b 、δ 5 、HBS、a kv 。 2.2金属材料的物理性能、化学性能和工艺性能 一、判断题 1.金属材料的密度越大其质量也越大。（） 2.金属材料的热导率越大，导热性越好。（） 3.金属的电阻率越小，其导电性越好。（） 二、简答题： 1.什么是金属材料的工艺性能？它包括哪些？ 2.什么是金属材料的物理性能？它包括哪些？ 3.什么是金属材料的化学性能？它包括哪些？
材料力学练习题及答案-全
第2页共52页 学年第二学期材料力学试题(A 卷) 一、 选择题（20分） 1、图示刚性梁AB 由杆1和杆2支承，已知两杆的材料相同，长度不等，横截面积分别为A 1和A 2，若载荷P 使刚梁平行下移，则其横截面面积（ ）。 A 、A 1〈A 2 B 、A 1 〉A 2 C 、A 1=A 2 D 、A 1、A 2为任意 2、建立圆轴的扭转应力公式τρ=M ρρ/I ρ时需考虑下列因素中的哪几个？答：（ ） （1） 扭矩M T 与剪应力τρ的关系M T =∫A τρρdA （2） 变形的几何关系（即变形协调条件） （3） 剪切虎克定律 （4） 极惯性矩的关系式I T =∫A ρ2dA A 、（1） B 、（1）（2） C 、（1）（2）（3） D 、全部 3、二向应力状态如图所示，其最大主应力σ1=（ ） A 、σ B 、2σ C 、3σ D 、4σ 4、高度等于宽度两倍(h=2b)的矩形截 题 号 一 二 三 四 五 六 总分 得 分 题一、 题
第3页共52页
第4页共52页 四、电动机功率为9kW ，转速为715r/min ，皮带轮直径D =250mm ，主轴外伸部分长度为l =120mm ，主轴直径d =40mm ，〔σ〕=60MPa ，用第三强度理论校核轴的强度。（15分） 五、重量为Q 的重物自由下落在图示刚架C 点，设刚架的抗弯刚度为EI ，试求冲击时刚架D 处的垂直位移。（15分） 六、结构如图所示，P=15kN ，已知梁和杆为一种材料，E=210GPa 。梁ABC 的惯性矩I=245cm 4，等直圆杆BD 的直径D=40mm 。规定杆BD 的稳定安全系数n st =2。 求○1BD 杆承受的压力。 ○2用欧拉公式判断BD 杆是否失稳。（20分） 六题 五 四题 工程技术学院 _______________专业 班级 姓名____________ 学号

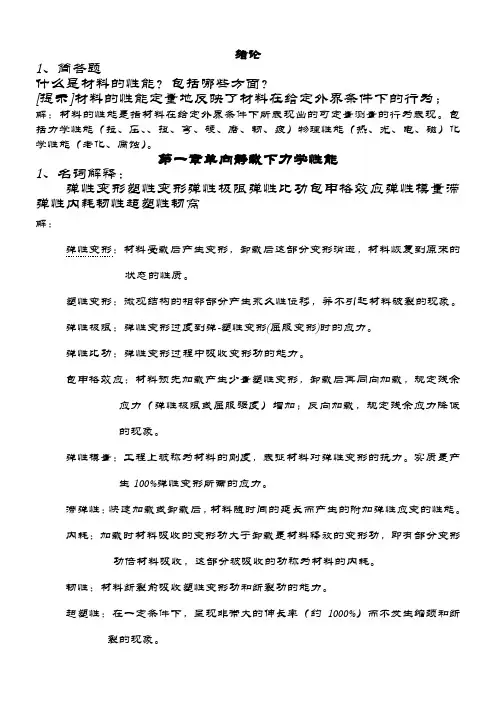

材料力学性能课后习题答案 第一章单向静拉伸力学性能 I、解释下列名词。 1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。 2 ?滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。 3 ?循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。 4.包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载， 规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。 5 ?解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。 6?塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。 脆性：指金属材料受力时没有发生塑性变形而直接断裂的能力 韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。 7. 解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b的台阶。 8. 河流花样：解理台阶沿裂纹前端滑动而相互汇合，同号台阶相互汇合长大，当汇合台阶高度足够大时，便成为河流花样。是解理台阶的一种标志。 9. 解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。 10. 穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。 沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。 II. 韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变 2、说明下列力学性能指标的意义。 答：E弹性模量G切变模量二r规定残余伸长应力C 0.2屈服强度 P金属材料拉伸时最大应力下的总伸长率n 应变硬化指数P15 3、金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指
1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。 3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。 4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。 5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。 6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。 韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。 7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b的台阶。 8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。是解理台阶的一种标志。 9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。 10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。 沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。 11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变 12.弹性不完整性：理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等现象,称之为弹性不完整性。弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等 金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指标？ 答：主要决定于原子本性和晶格类型。合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小，但是不改变金属原子的本性和晶格类型。组织虽然改变了，原子的本性和晶格类型未发生改变，故弹性模量对组织不敏感。 1、试述退火低碳钢、中碳钢和高碳钢的屈服现象在拉伸力-伸长曲线图上的区别？为什么？ 2、决定金属屈服强度的因素有哪些？ 答：内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。 外在因素：温度、应变速率和应力状态。 3、试述韧性断裂与脆性断裂的区别。为什么脆性断裂最危险？ 答：韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量；而脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有明显征兆，因而危害性很大。 4、剪切断裂与解理断裂都是穿晶断裂，为什么断裂性质完全不同？ 答：剪切断裂是在切应力作用下沿滑移面分离而造成的滑移面分离，一般是韧性断裂，而解理断裂是在正应力作用以极快的速率沿一定晶体学平面产生的穿晶断裂，解理断裂通常是脆性断裂。 5、何谓拉伸断口三要素？影响宏观拉伸断口性态的因素有哪些？ 答：宏观断口呈杯锥形，由纤维区、放射区和剪切唇三个区域组成，即所谓的断口特征三要素。上述断口三区域的形态、大小和相对位置，因试样形状、尺寸和金属材料的性能以及试验温度、加载速率和受力状态不同而变化。 。 第三章金属在冲击载荷下的力学性能 冲击韧性:材料在冲击载荷作用下吸收塑性变形功和断裂功的能力。 A除以冲击试样缺口底部截面积所得之商，称为冲击韧度，αku=Aku/S 冲击韧度: :U形缺口冲击吸收功KU a表示。P57注释/P67 （J/cm2）, 反应了材料抵抗冲击载荷的能力,用KU
