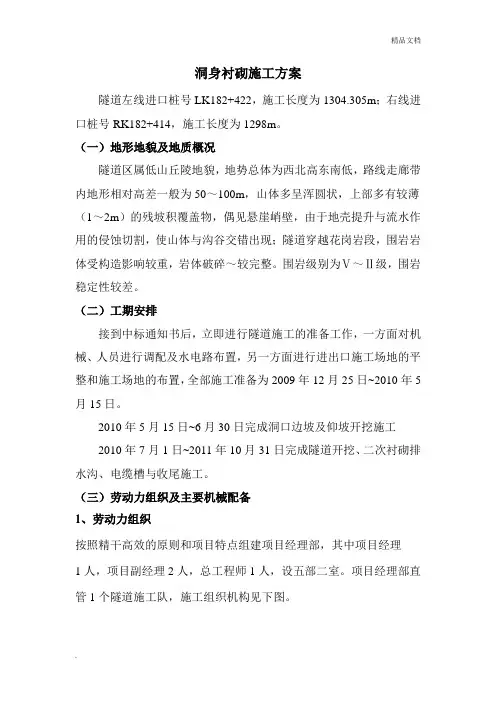

洞身衬砌施工方案
隧道左线进口桩号LK1８2+4２2，施工长度为1３04.3０5ｍ；右线进口桩号RK１8２＋4１4,施工长度为１298ｍ。
（一）地形地貌及地质概况
隧道区属低山丘陵地貌，地势总体为西北高东南低，路线走廊带内地形相对高差一般为５0~100m,山体多呈浑圆状，上部多有较薄(1～2m）的残坡积覆盖物,偶见悬崖峭壁,由于地壳提升与流水作用的侵蚀切割，使山体与沟谷交错出现;隧道穿越花岗岩段，围岩岩体受构造影响较重,岩体破碎～较完整.围岩级别为Ⅴ~Ⅱ级，围岩稳定性较差。
（二）工期安排
接到中标通知书后，立即进行隧道施工的准备工作，一方面对机械、人员进行调配及水电路布置，另一方面进行进出口施工场地的平整和施工场地的布置，全部施工准备为200９年12月25日～2010年5月1５日。
2０１０年5月15日~６月30日完成洞口边坡及仰坡开挖施工２010年7月1日~20１1年１0月31日完成隧道开挖、二次衬砌排水沟、电缆槽与收尾施工。
(三)劳动力组织及主要机械配备
１、劳动力组织
按照精干高效的原则和项目特点组建项目经理部,其中项目经理
1人,项目副经理２人,总工程师1人，设五部二室。项目经理部直管1个隧道施工队，施工组织机构见下图.
２、主要机械设备
槐尖山隧道是本合同段的控制性工程之一,准备投入使用的主要机械设备如下:
隧道队机械设备一览表
3、隧道施工人员安排计划见下表:
(四）施工方法
１、初期(超前）支护
本隧道的初期（超前)支护主要有长管棚、小导管注浆、中空注浆锚杆、砂浆锚杆、钢架支撑、钢筋网及喷砼等。
初期(超前)支护施工方法一览表
管棚检验评定标准如下：
钢架支撑检验评定标准如下：
1．1喷射混凝土
1。1.1配合比
喷混凝土的配合比,应符合混凝土强度和喷射工艺的要求,可按经验选择后通过实验确定。
1.1．2喷射前准备工作
①检查受喷面尺寸,保证开挖面尺寸符合设计要求.
②拆除障碍物.
③清除受喷面岩石浮渣，并用高压水或高压风清洗除掉。
⑤铺设钢筋网，应做到：
1)钢筋使用前清除污锈。
2）钢筋网到受喷面间距不小于3cｍ。
3）钢筋网应与锚杆或钎钉连接牢固，接头应稳定.
⑥机具设备及三管两线，应经检查和试运转。
⑦喷射混凝土地段有漏、滴、渗水现象时,应予及时处理，采取堵、截、排等手段，使受喷面无淋水,滴水现象，以保证混凝土与岩面的黏结。
⑧在喷射混凝土地段,地面上应铺设薄铁皮或其他易于收集回弹的设备.
喷射作业应进行在划定的区段进行,最好开挖后就喷射,区段长度不宜超过6m.喷射时，应由下而上顺序进行,喷射路径呈S形上升,如下图：
喷锚衬砌施工前，必须做好以下准备工作：
（１）检查开挖断面净空尺寸。
(２）清除松动岩块和墙脚岩碴，并用风、水冲洗受喷面（当岩面受水容易泥化时,只能用高压风吹)。
（3) 设置标志或利用锚杆外露长度以掌握喷射砼厚度。
（４) 检查机具设备和风、水、电等管线，并试运转。
（５) 岩面如有渗漏水必须予妥善处理。
喷射作业的操作方法：
各项准备工作完成后，可以向搅拌机斗和速凝剂斗中加满料。首先打开进气总阀门,上风路闸开启1/３,在调整下风路大约0.5—1Ｋｇ/cm空载风压.这时可以开动搅拌机，并打开拱水阀门，向料斗喷水。只要连续上料处于基本充满状态。不使螺旋叶片暴露出来，搅拌机就会自动均匀的搅拌合准确供料。
当喷射机料斗有料时，即可开动喷射机开始作业。此时的工作压力大约0。4-０.5Mpa（取决于拌合料的水灰比大小和输料管的长短)。旋流器压风(下风路）调整确定之后,再次开启上风路阀门，直到喷射余气口处没有较多物料泄出为止。上、下风路阀门调整合适一般无需再动。当班中需要停风时,只需关闭进风路总阀门即可。作业中,若发现混合料堆积在搅拌机料斗筛网上边时，应及时打开震动器阀门,加速震动筛下料，再把杂物拣出，需要停搅拌机时一定要把供水阀门同时关闭。
操作人员要坚持岗位,注意机器运转和联系信号，监视喂料情况余气口喷余料多少及压力升降，保证机器正常运转.
短时中断喷射作业时,可以随时停机、停风、无需处理。拌合料和速凝剂可以滞留在料斗中，但一定关闭供水阀门.长时间停顿或每班结束时，首先要停止加料,待搅拌机槽出空后加入一定数量不含水
泥的纯砂石,并加大向料斗的喷水，让机组继续运转,直到转到料腔中的物料出完为止。然后再停机。停机后，应将输料管中的残料吹出去,当没有物料从喷头喷出时,再关闭喷头水阀。最后关闭总进风管路阀门。
喷头的操作
１)、喷头应保持良好的工作性能.
2)、开始喷射时应先给水,再给料。结束时应先停料，后关水。
３）、喷头与受喷面垂直。其间距应与风压协调，以0.6~1．２m 为宜.
４)、严格控制水灰比。混凝土喷射层应湿润光泽,粘塑性好,无干斑或流淌现象。
5)、如发现有脱落的石快或混凝土块被钢筋架住时,应立即清除.
6）、突然断水或断料时，喷头应迅速移离受喷面,严禁高压风、水冲击尚未终凝的混凝土.
喷射混凝土检验评定标准如下：
１．2钢筋砂浆锚杆施工必须符合下列要求：
(１）钻眼：钻孔机具应根据锚杆类型、规格及围岩情况选择;孔位允许偏差为±150㎜，钻孔数量应符合设计规定;钻眼直径必须大于锚杆杆体直径15ｍm；孔深不应小于锚杆杆体有效长度，但深度超长值不应大于10０㎜.
(2）灌浆：灌浆前必须将孔眼吹净；水泥砂浆必须拌合均匀，随拌随用；灌浆饱满,从孔底开始均匀进行,不得中断,严防拔管过快，导致砂浆脱节和灌浆不满。
注浆管必须插至距孔底5~1０cm处,随水泥砂浆的注入缓慢匀速拔出，随即迅速将杆体插入,锚杆杆体插入孔内的长度不得短于设计长度的95％.若孔口无砂浆流出,必须将杆体拔出重新注桨。锚杆安设后不得随意敲击，其端部3天内不得悬挂重物。
（3）锚杆安装:安装前钢筋必须除锈矫直；灌浆后必须立即将钢筋匀速插入,位置居中;孔口可用木楔临时封固；钢筋尾端外露长度宜稍小于喷层厚度;安装好后不得敲击和碰撞.锚杆插入深度不得小
于设计要求的95%.
(4）在有水地段，采用普通水泥砂浆锚杆时，如遇孔内流水，在附近另行钻孔作为导流管，排出水后再进行锚杆作业。
锚杆施工工艺为：
①布孔打眼：按设计要求将孔位用红漆标识在掌子面上，凿岩机钻孔,钻孔应保持顺直,并与岩面垂直。
②锚杆安装：先采用高压风清孔,再将装有锚头的中空注浆锚杆插入孔内,并安装止浆塞,垫板和螺母。
③注浆：注浆前，安上注浆接头,注浆采用注浆泵自下而上进行,浆液用砂浆搅拌机搅拌，浆液水灰比具体按试验确定,压力和注浆量须达到设计要求，施工工艺流程见下图.
中空注浆锚杆施工工艺流程图
施工注意事项：锚杆孔位必须精确，符合设计及规范要求：锚杆孔保持顺直，并与其所在部位岩面垂直,尤其拱顶水平岩层层面,必须按设计施作达到要求,以防塌顶;杆体在使用前必须严格保管，防止遇水生锈,以保证锚杆质量；锚杆孔注浆压力，要达到设计要求；锚杆垫板须与喷射砼面密贴.
锚杆支护检验评定标准如下:
1。3钢筋网的铺设
钢筋网的铺设,可在岩面喷射一层砼后进行，如有锚杆则在锚杆
安装后进行。铺设必须符合下列要求:
(1) 钢筋网使用前必须清除锈蚀。
(2) 钢筋网必须随受喷面的起伏铺设，与受喷面的间隙宜为３c ｍ。钢筋网的喷砼保护层厚度不得小于２cm。
（3) 钢筋网必须与锚杆或其他固定装置连接牢固,在喷射砼时钢筋网不得晃动。
采用钢架喷射混凝土时，钢架的形式、制作和架设必须符合下列要求：
①钢架支撑加工尺寸等必须符合设计要求。
②钢架支撑必须具有必要的强度和刚度，钢架的设计强度，必须保证能单独承受2～4cm高的松动岩柱重量,其形状必须与开挖断面相适必须。
③支撑接头由螺栓连接牢靠，当作为衬砌骨架时,接头必须焊接.
④格栅钢架的主筋材料必须采用Ⅱ级钢筋或一级钢筋，直径不小于22ｍm，联系钢筋可根据具体情况选用.
⑤钢管钢架必须在钢管上设置注浆孔,架设后必须注满水泥砂浆.
⑥钢架必须按设计位置架设,钢架之间必须用纵向钢筋联结,拱脚必须放在牢固的基础上.钢架与围岩必须尽量靠近，但必须留2～3cm间隙做混凝土的保护层.当钢架和威严之间的间隙过大时必须设垫块.如钢架支撑作为衬砌混凝土骨架时,必须用预制混凝土背板或填块固定牢靠。
