电功率
一、选择题(每小题3分，共30分)
1．(沈阳中考)关于教室内涉及的一些物理量，下列描述最接近实际的是()
A．教室内的温度约为50 ℃B．教室门的高度约为2 m
C．一张物理试卷的质量约为300 g D．一盏日光灯正常发光时的功率约为200 W
2．如图所示的电器中，能将电能转化为动能的是()
①灯泡②电风扇③电车④电饭煲
A．①②B．②③C．③④D．②④
3．(郴州中考)某物理兴趣小组的同学用几个完全相同的灯泡，设计如图甲、乙、丙三种电路，电源电压相同且恒定不变，电路消耗的总功率大小关系是()
A．P甲>P乙>P丙B．P甲
4．(三明中考)小明帮爷爷在院落装照明灯，为了延长灯的使用寿命，他将两盏标有“220 V60 W”的白炽灯串联接在家庭电路中，通电后两灯都比正常发光时暗，原因是()
A．每盏灯的额定电压变小了B．每盏灯的额定功率变小了
C．每盏灯的实际功率变小了D．家庭电路的电压变小了
5．(武汉中考)下图是探究电流通过导体时产生热的多少跟什么因素有关的实验装置．两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化．下列说法正确的是()
A．该实验装置是为了探究电流产生的热量与电阻的关系
B．将左边容器中的电阻丝换成10 Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系
C．通电一段时间后，左侧U形管中液面的高度差比右侧的大
D．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少
6．(多选)(呼和浩特中考)如图所示，闭合开关，滑动变阻器滑片P从中点向右滑动的过程中，下列判断正确的是()
A．电流表示数变小B．电压表示数不变C．滑动变阻器的功率变小D．定值电阻R的功率变小
7．(鄂州中考)如图所示，是探究电流产生热量与哪些因素有关的实验装置．烧瓶内装有质量和初温完全相同的煤油，瓶中铜丝和镍铬合金丝的长度、横截面积相同．下列选项正确的是()
A．在甲图中，探究的是电流产生热量与电阻的关系
B．在乙图中，探究的是电流产生热量与电阻的关系
C．在甲图中，闭合开关一段时间后，A瓶中温度计的示数更高
D．乙图只能用来探究电流产生的热量与电流大小的关系
8．电炉丝断了，去掉1/3后，仍然接在原来的电源两端，则在相同时间内产生的热量与原来产生的热量之比为()
A．3∶2 B．1∶2 C．2∶1 D．2∶3
9．(宜宾中考)如图是某种汽车质量测试仪(俗称地磅)的工作原理图，电源电压保持不变，压力传感器的电阻会随着受到的压力的增加而减小，汽车开上踏板，质量显示表的指针就会显示出待测汽车的质量．下列关于测试仪的说法正确的是()
A．作用在B点的力为动力，图中的ABO是一个省力杠杆
B．质量显示表是用电压表改装而成的
C．质量显示表表盘上的刻度值越往右越小
D．汽车质量越大，电路消耗的总功率越大
10. (达州中考)有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示．把它们串联在电路中，如图乙所示．闭合开关S，这时电流表的示数为0.4 A，则电源电压和电路消耗的总功率分别是()
A．4.5 V 1.8 W B. 2.5 V 1.0 W C．4.5 V 1.0 W D. 2.0 V0.8 W
二、填空题(每空2分，共22分)
11．(广东中考)小林家5月底电能表示数如图所示，6月底电能表示数为100.0 kW·h，那么6月份他家消耗了________kW·h的电能．在某段时间内，转盘转过了400转，表示此段时间内他家用了________度电．
12．(台州中考)智能手机耗电量大，移动充电宝应运而生．移动充电宝就是一个可充电的锂聚合物电池．某品
牌移动充电宝部分相关参数如表格．该充电宝的输出功率为________瓦．表中有明显不符合科学规范之处，请加以改正：__________________．
13．(南充中考)如图所示，电源电压恒定不变，R 1＝20 Ω，闭合开关S ，断开开关S 1，电流表示数为0.3 A ；若
再闭合开关S 1，发现电流表示数变化了0.2 A ，则电源电压为________V ，电流通过电阻R 2消耗的电功率与整个电路消耗的总电功率之比P 2∶P 总＝________.
14．如图所示的是理发用的电吹风电路，其中电动机通电后可以送风，电热丝通电后可以发热．工作时，旋转选择开关，使其同时与触点________和________接触时，电吹风机送出来的是自然风；旋转选择开关，使其同时与触点________和________接触时，电吹风机送出来的是热风．要想改造电吹风，使吹出的热风温度更高一些，应该在原电阻丝上再________联一根电阻丝．
三、实验题(每空2分，共28分)
15．(南宁中考)图甲是测量标有“3.8 V”字样的小灯泡额定功率的电路图．
(1)连接电路时，开关应处于________状态，滑动变阻器的滑片应移到最________端．
(2)当电压表示数为 3.8 V 时，电流表的示数如图乙所示，是________A ，由此可得，小灯泡的额定功率为________W.
(3)在实验中，小明把电流表与电压表的位置互换，闭合开关后造成________．
A ．电流表被烧坏
B ．电压表被烧坏
C ．小灯泡被烧坏
D ．小灯泡不亮
(4)小强的电流表损坏了，老师告诉他已经没有电流表可换，而给了他一个已知阻值为R 的定值电阻和若干个开关，小强重新设计了如图丙所示的电路，在不改变该电路连接的情况下，也能正确测出小灯泡的额定功率．正确连接电路后，接下来的实验步骤是：
①________________________________________________________________；
②保持滑片位置不动，断开开关S 1，闭合开关S 、S 2，记下电压表的时数为U 2；
③得出小灯泡的额定功率的表达式为________________________________．
16．在探究“电流通过导体时产生的热量与哪些因素有关”的实验中，如果用电阻丝对煤油加热，观察温度计示数变化的过程会非常耗时，为了减少实验时间，提出了如下改进的设想：
设想一：将煤油换成水来做实验．
设想二：通过加热空气来做实验．
(1)根据所学知识，经过讨论，断定设想一是错误的，判断的依据是_______________________________________． 重 量：145 g
完全充电：150 mA/20 V/5 h
输出电压：5 V
输出电流：800 mA
(2)为了验证设想二，设计了下面的实验：
①在锥形瓶中装入________的红墨水，用相同的电阻丝及玻璃管组成如图A、B所示的装置，通电后通过玻璃管中液柱的高度来显示________的大小．然后把它们分别接入相同的电路，发现在相同的短时间内，A管中的液柱比B管上升迅速，这说明____________________．
②在塞橡皮塞时发现有液体进入玻璃管并高出瓶内的液面，这是因为__________________________，为了使管内的液柱与瓶内液面相平，用带有针头的注射器通过橡皮塞插入瓶内，接下来的操作是________________________________________________________________________．
③同学们用两根电阻丝(R甲>R乙)插入相同的甲、乙瓶中并接入电路如图C所示，闭合开关，甲、乙两玻璃管中液面如图D所示，由此得出的结论______________________________________________．
四、计算题(第17题8分，第18题12分，共20分)
17．某校学生宿舍走廊的路灯，原来用一盏“220 V40 W”的白炽灯，每晚亮10 h．同学们发现灯泡容易损坏，需要经常更换．后来，学校电工用两盏“220 V40 W”的灯泡串联后代替原路灯．结果，两盏灯的亮度比改装前要暗，但灯泡使用寿命明显延长．问：
(1)改装前，一盏路灯每晚需要消耗多少电能？
(2)改装后两盏灯的总功率是多少？比原来省电还是费电？
18．(茂名中考)小明用如图甲所示的电路测额定电压为6 V的灯泡的功率，保护电阻R0＝2 Ω.闭合开关S，滑动变阻器的滑动触片从最右端向最左端移动过程中，通过灯泡的电流I与其两端电压U的关系如图乙所示．求：
(1)灯泡的额定功率；
(2)电源的电压；
(3)滑动变阻器的最大电阻值．
参考答案
1．B 2.B 3.B 4.C 5.C 6.BC 7.A 8.A 9.D 10.A 11.68.0 0.16 12.4 将重量改为质量 13.6 2∶5 14.2 3 3 4 并 15.(1)断开 左 (2)0.3 1.14 (3)D (4)断开开关S 2，闭合开关S 、S 1，移动滑动变阻
器的滑片，直到电压表的示数为3.8 V P ＝U 2－3.8 V R
×3.8 V 16.(1)水的比热容大，温度难改变，会更耗时间 (2)①等质量 温度变化 气体受热更易膨胀 ②瓶内气压大于外部大气压 抽气 ③电流和通电时间一定时，电阻越大，产生的热量越多
17.(1)W ＝Pt ＝40 W ×10×3 600 s ＝1.44×106 J ；(2)P ＝U 2/R ＝40 W ，则P′＝U 2/2R ＝20 W ，因为总功率减小，故更省电．
18.(1)由图像知：当电压表示数为6 V 时，通过灯泡的额定电流：I 额＝1.0 A ，灯泡的额定功率：P 额＝U 额I 额＝6 V ×1.0 A ＝6 W ；(2)滑片在最左端时，灯泡L 与R 0串联，由图可知此时通过灯泡的电流和灯泡两端电压分别为：I
＝1.0 A ，U L ＝6.0 V ，由I ＝U R
得，R 0两端电压：U R0＝IR 0＝1.0 A ×2 Ω＝2 V ，则电源电压：U ＝U L ＋U R0＝6 V ＋2 V ＝8 V ；(3)当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图像可知，此时灯泡两端的电压U L ′＝1.0 V ，电路中的电流I′＝0.5 A ，灯泡的电阻：R L ＝U L ′I′＝1 V 0.5 A ＝2 Ω，电路中的总电阻：R 总＝U I′＝8 V 0.5 A
＝16 Ω，滑动变阻器最大阻值：R ＝R 总－R 0－R L ＝16 Ω－2 Ω－2 Ω＝12 Ω.
初中物理试卷
灿若寒星 制作
新人教版九年级物理电 功率知识点全面总结 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】
18 电功率 第1节电能 电功 一、电能 1、我们使用的电能是有其他形式的能转化而来的，电源是提供电能的装置。 2、用电器时消耗电能的装置，用电器消耗电能的过程，就是把电能转化为其他形式的能的过程，消耗了多少电能就得到了多少其他形式的能。 3、电能的单位 （1）国际单位：焦耳，简称焦，用符号J 表示。 （2）常用单位：千瓦时，用符号kW ·h 表示，俗称度。 （3）换算关系：1kW ·h=1×103W ×3600s=×106J 。 二、电能的计量 1、电能的计量工具——电能表，也叫电度表，是计量用电器在一段时间内消耗电能多少的仪表。 2、电能表的读数 电能表计数器上显示着数字，计数器前后两次示数之差就是这段时间内用电的度数（消耗电能的多少），单位是kW ·h （度）。注意电能表计数器中最后一位数字是小数（十分位）。 3、电能表上所标参数的含义 （1）“220V ”——这个电能表应该在220V 的电路中使用。 （2）“10（20）A ”——这个电能表的标定电流为10A ，额定最大电流为20A 。电能表工作时的电流不能超过额定最大电流。 （3）“50Hz ”——这个电能表在频率为50Hz 的交流电路中使用。 （4）“3000revs/（kW ·h ）”——接在这个电能表上的用电器，每消耗1kW ·h 的电能，电能表上的转盘转过3000转。 4、1kW ·h 的作用：洗衣机工作约；电脑工作约5h ；电车行驶；灌溉农田330m 2。 三、电功 1、电功概念 （1）定义：当电能转化为其他形式的能时，我们说电流做了功，简称电功。电功用“W ”表示。 （2）实质：电流做功的过程就是电能转化为其他形式能的过程。所以说用电器消耗了多少电能和电流做了多少功，两种说法是一样的。电流做了多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。 2、电流做功多少的影响因素：跟电压的高低、电流的大小、通电时间的长短都有关。 3、电功的计算 （1）电功的公式：UIt W = （2）电功的变形公式：Rt I W t R U W 22 ==、（两推导公式只适用于纯电阻电 路）。 说明：纯电阻电路是指消耗的电能全部转化为内能的电路。如电熨斗、电水壶、电饭锅等。但含有电动机的电路（如电风扇）不是纯电阻电路，计算电功时只能用UIt W =。 4、串并联电驴中电功特点及分配关系
中考物理专题辅导——电功、电功率 一 基础知识点： 对于电功、电功率的内容综合性强。通常在中考的“压轴题”中都要用到本专题的知识和解题方法。中考时主要考查以下知识点： （1）电功（W ） 表示电流做的功．电流做了多少功，就有多少电能转化为其他形式的能．（2）电功率（P ） 电功率是表示电流做功快慢的物理量。 单位时间内电流做的功，叫做电功率。 （3）额定功率和实际功率 额定电压：用电器正常工作．．．．时的电压值为额定电压；额定电压也是用电器上标着的电压． 例如 我国家庭电路的电压为220V ，家用电器的额定电压一般为220V 。 额定功率：用电器在额定电压．．．． 下的功率值为额定功率；也就是用电器上标着的电功率为额定电功率。 例如 家庭用普通照明的白炽灯泡在电功率15W ～60W 之间，电饭锅的电功率在350W ～1350W 之间，家用电冰箱在重100 W ～140 W 之间． 实际功率：当加在用电器两端的电压不等于额定电压时，用电器的功率为实际功率。 （4）焦耳定律 内容 电流通过导体产生的热量，跟通过导体电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。 应用 电炉子、电饭锅、电热毯等电热器是利用电流热效应工作的设备，它们的发热体是用熔点高、电阻率大的合金丝制成的。 表1 电学公式表 名称 公 式 单 位 电流、电压、电阻 I ＝ R U ，U ＝IR ，R ＝I U I ：A ，U ：V ，R ：Ω 电功率 P ＝UI ，P ＝t W P ：W ，其他：kW 1kW ＝10W 电功 W ＝UIt ，W ＝UQ ， W ＝Pt W ：J 其他：kW h 1kW h ＝3.6×106J 焦耳定律 （电流生热） Q ＝I 2 Rt Q ：J 在纯电阻电路中（电流通过导体时，电能全部转化为内能的电路），结 合欧母定律还可以推导出下列公式。 表2 推导公式 电功率 P ＝I 2 R ＝R U 2 电功 W ＝I 2 Rt ＝R U 2 t 焦耳定律 Q ＝UIt ＝R U 2 t
功和功率 一、知识要点 1、功的定义：物体受到____________且在这个力的________上通过了_______，则这个力对物体做了 功。 2、做功的两个必要因素：①______________________②__________________ 3、做功的过程实质上就是____________________的过程，力对物体做了多少功，就有多少 _________________发生了转化。故可用___________来量度能量转化的多少。能量的单位与功的单位相同，都是___________。 4、功的表示符号：______ 计算公式：_________________ 国际主单位：焦耳（J） 5、功率定义：单位时间内完成的功，叫做功率 6、功率的物理意义：表示______________里做功的________。功率是反映物体做功____________ 的物理量。 7、功率的表示符号：______ 计算公式：_________________ 8、国际主单位：瓦特（W）1 W=________ 常用单位：千瓦________、兆瓦（MW）换算关系：1kW=1000W 1MW=106W 二、知识运用典型例题 1．如图1所示为运动员投掷铅球过程的示意图，下列说法中错误的是 A．在a到b的过程中，运动员对铅球做了功 B．在b到c的过程中，运动员对铅球没有做功 C．在c到d的过程中，没有力对铅球做功 D．在a到c的过程中，铅球的运动状态在不断变化 2：如图所示描述的力，有对物体做功的是（） 熊猫用力举着杠铃不动用力拉绳匀速提升重物用力搬石头没搬动用力提着水桶沿水平方向移动 A B C D 3：下列关于力做功的说法，正确的是（） (A) 汽车在水平公路上匀速行驶，汽车所受重力对汽车做功 (B) 人提着箱子站在地面不动，手的拉力对箱子没有做功 (C) 过山车向下运动过程中，车上乘客所受重力对乘客没有做功 (D) 人把箱子从二楼提到三楼，手的拉力对箱子没有做功 4．如图所示，在粗糙程度相同的表面上，用大小相等的拉力F，沿不同的方向拉物体运动相同的路程s，则下列关于拉力做功的判断中正确的是（） (A) 乙图中的拉力做功最少 (B) 甲图中的拉力做功最少 (C) 甲、乙、丙三种情况下拉力做功一样多 (D) 丙图中的拉力做功最多 S
第十八章《电功率》单元测试题 学号：班级：姓名：______ 得分： 一、选择题（每小题3分，共30分） 1．下面几个用电器属于利用电流热效应工作的是（）。 A.电冰箱 B.洗衣机 C.电视机 D.电饭锅 2．下列单位中，哪个不是电功单位：（）。 A．焦耳 B．伏·安·秒C．伏·安D．千瓦·时 3.下列关于电功、电功率的一些说法中正确的是（）。 A．通过用电器的电流做功越多，则用电器功率就越大 B．用电器消耗的电功率越小，则电流做的功就越少 C．千瓦和千瓦时都是电功率的单位 D．对某一用电器而言，消耗的实际功率是由实际电压决定的 4．灯L1标有“8V 16W”的字样，灯L2标有“12V 36W”的字样，两灯串联后，接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是（） A．8V B．12V C．16V D．20V 5．小刚利用电能表测某家用电器的电功率。当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3kw·h，这个用电器可能是（） A.空调器 B.电脑 C.电视机 D.收音机 6．如图所示，将滑动变阻器滑片P从某一位置移动到另一位置，则电压 表的示数由8V变为6V，电流表示数相应由0.4A变为0.6A，那么定值电阻R0的电功率改变量为（不计温度对电阻的影响，电源电压保持不变）（） A．12W B．4W C．8W D．2W 7. 标有“6V 3W”的甲灯和“12V 12W”的乙灯，并联接在6V的电源上（假设灯丝的电阻不变），下列说法正确的是（） A．甲、乙两灯消耗的电能之比是1∶4 B．甲、乙两灯的电阻之比是1∶2 C．通过甲、乙两灯的电流之比是1∶2 D．甲、乙两灯的实际电功率之比是1∶1 8.甲、乙两个电阻的U-I图线如图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（） A.甲的电阻值小于乙的电阻值 B.通过甲、乙两个电阻的电流之比是2:1 C.甲、乙两个电阻两端电压之比是2:1 D.甲、乙两个电阻的电功率之比是1:4 9. 旧白炽灯在工作时，容易在灯丝最细处熔断，这是因为与相同长度的灯丝较粗处相比， 灯丝最细处：（） A．功率最大 B．电流最大 C．电阻最小 D．电压最小 10．下图是伏安法测小灯泡电阻、功率的实验电路图。小灯泡正常工作时，两电表的示 数如图所示，则下列说法中不正确的是（） A．在连接电路时，应将开关断开，并将变阻器阻值调至最大值 B．小灯泡的额定功率为0.72W，此时的电阻为8欧 C．如果将滑片P向a端滑动，则电压表的示数将变大
学科教师辅导教案 组长审核：
一）例题解析 （13，5，2分）小明家的电能表月初的数字是，月末表盘的示数如图3所示。若按0.5元 /kW．h的标准收费，他家本月应缴纳电费________元.若电能表的转盘在lOmin内转过400转，则接在该电能 表上的用电器总功率为___________W. 二）相关知识点讲解、方法总结 三）巩固练习 1、（2017秋?卫滨区校级期末）小明家的电能表月初的数字是，月末表盘的示数如图所示。 若按0.5元/kW?h的标准收费，他家本月应缴纳电费元。若此电能表的转盘在l0min内转过400r，则接在该电能表上的用电器总功率为 W．（） A．420元，1200W B．42元，1000W C．4.2元，1200W D．42元 1200W 第1题图第2题图第3题图 2、（2018?洛阳一模）在关于家庭用电的调查研究综合实践活动中，小洛观察到自家的电能表如图所示，该电 能表允许接入用电器的最大电功率是W；她想用这个电能表来测量电热水壶的功率，于是就断开了家中其它用电器，仅让电热水壶工作，经观察发现电能表的转盘在2min内转了90转，则该电热壶的电功率是W。 3、（2018?河南一模）荣荣家的电能表的表盘如图所示。她想知道电能表是否准确，于是将一只标有“220V 60W“的白炽灯单独接入电路，此时灯泡正常发光，检测中发现2min电能表的转盘转了7转。白炽灯实际消耗的电能是kW?h，由此判断转盘转速（选填“偏快”、“偏慢”或”准确”） 4、（2018?伊金霍洛旗模拟）如图是小明家里用的电能表，电能表的部分参数及上月末的示数如图所示。表盘 上 1600imp/（kW?h）表示电能表所在电路每消耗 1kW?h 的电能，指示灯闪烁 1600 次。下列有关说法正确的是（）
２01７人教版九年级物理电功率测专题题及答案． 一、单项选择(每小题２分,共12分） 1．如图1所示,电路中的电源电压相同且保持不变，所有的灯泡规格相同,且不考虑温度对电阻的影响，闭合开关,以下比较ａ，b 、d 三灯实际功率的大小关系式中正确的是( ） Ａ．Ｐa = P d = P b Ｂ.Ｐａ＞ Ｐd ＞ Ｐｂ C.P ａ= P d > Ｐb D.P a < P d = P b 2.如图２所示有两只定值电阻R A 和ＲＢ，各自的电流与电压关系如Ｕ-I 图象中的A 、B 。则( ) Ａ．若将它们串联接在电源两端，ＲＡ的电流是R Ｂ的２倍 B ．若将它们并联接在电源两端，R A 的电压是R B 的2倍 C ．若将它们串联接在电源两端,ＲA 的电功率是R B 的２倍 Ｄ．若将它们并联接在电源两端,R A 的电功率是R Ｂ的2倍 ３.将标有“6V 3W ”和“6V 2W ”的甲、乙两只小灯泡串联起来,接在电压为６V 的电源两端，接通电路后,以下说法正确的是( ) Ａ．两只小灯泡都不能正常工作，甲灯比乙灯亮 Ｂ.两只小灯泡都能正常发光 Ｃ．通过乙灯的电流较大 ，所以乙灯较亮 D.两只小灯泡的总功率小于2Ｗ 4．如图3所示电路,电源电压不变。闭合开关S,当滑片P 置于变阻器的中点时，电压表的示数为4Ｖ；当滑片 Ｐ置于变阻器的b 端时,电压表的示数变化了2V ，在15s 内定值电阻R 1产生的热量为60J 。则下列结果正确的是( ) A ．电源电压为10V B. R 1的阻值为18Ω C ．滑动变阻器Ｒ的最大阻值为9Ω D. R 1先后两次消耗的电功率之比为4﹕３ ５.如图4所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是( ) Ａ．灯泡变暗，电压表示数变大 Ｂ． 灯泡变亮,电压表示数不变 Ｃ．电路消耗的总功率变小，电压表示数不变 Ｄ． 电路消耗的总功率变大,电压表示数变大 6.标有“2V ，1W ”字样的小灯泡和标有“20 ?,1A ”字样的滑动变阻器，连接在如图5所示的电路中,其中电源电压为6V,电流表的量程为“0~O.６A ”，电压表的 量程为“Ｏ一３V ”。闭合开关，移动滑动变阻器滑片，电流表、电压表示数的范围是 ( ) A.0．2５ Ａ～O.6A 1 Ｖ ~ 2 V B ．0.3A ~0．5A 1 Ｖ ~ １.5 V C.０.25 A ～0.５A1 1.５ V ～ 2 V D ．0．２5 A ～０.5Ａ １ V ~ 2 Ｖ 二、填空（每空２分,共12分) 7. 电子式电能表表盘上标有“3000imp/(kW ·h)”字样，将某用电器单独接在该表上工作20mi ｎ，电能表指示灯闪烁了３00次．该用电器在上述时间内消耗的电能为______kW ·h ，它的电功率是_＿＿＿____＿_W 。 8． 图６所示的电路,电源电压为6V,灯泡L 1和L 2分别标有“6Ｖ 6W ”和“6V 3W ”字样。如果将S 1、S 2、S 3分别换成电流表、电压表、电流表,则电压表的示数为__＿_ Ｖ；如果将S l 、Ｓ2、S 3分别换成电压表、电流表、电压表,则电流表的示数为＿___ A 。 9. 如图7所示的电路中,灯L 标有“3Ｖ 0．9W”、滑动变阻器R 上标有“2０Ω 1A”的字样,电压表量程为０~３V ，则灯Ｌ正常工作时的电流为 A 。若电源电压为４．5V,为了保证电路中各元件安全工作,滑动变阻器连入电路中的最小阻值是 Ω。 三、探究与实验题（共20分) 10.（8分）某实验小组利用图8甲所示电路进行如下的实验研究。 （１）断开Ｓ3,闭合S １、S ２，调节滑动变阻器，由伏特表和安培表的测量数据绘制成如图乙的U-Ｉ关系图像。根据图像分析,可计算出电阻R= Ω； （2)断开S 2，闭合Ｓ１、S 3，调节滑动变阻器，测量灯泡L 两端的电压和通过的电流,根据测量数据绘制成如图丙的U －Ｉ关系图像。由图像分析，当伏特表示数为2V 时，灯泡L 的电阻R L = Ω；若灯泡L 的额定电压为2.5Ｖ，小灯的额定电功率为 W; （3)闭合S 1、Ｓ2和Ｓ3,调节滑动变阻器，当伏特表示数为2Ｖ时,电流表的示数是 A; (4)兴趣小组对实验结果进行交流、讨论后，得出以下两个结论: 结论一:电阻Ｒ中通过的电流与其两端电压成正比; 结论二：电灯Ｌ中通过的电流与其两端电压不成正比。 你认为这两个结论是否正确？结论一 ；结论二 (填“正确”或“不正确”)；若不正确，请说明理由 。 11．（8分)在测定“小灯泡电功率”的实验中，电源电压为4.5V ，小灯泡额定电压为2.5V 、电阻约为10Ω。 (１)连接电路时开关应 ,电流表的量程应选0~ A 。 （ 2)请你用笔画线代替导线,将图23中的实物电路连接完整。 图23 图25 图24 图1 图2 图3 图4 图5 图6 图7 图8
九年级物理电功率易错题（Word 版 含答案） 一、初三物理 电功率 易错压轴题（难） 1．⑤小灯泡额定功率的表达式为：2 2 2 21 212 ?L I R P I R I R I I I ===-额额额额。朵朵和同学们在做电学实验过程中： （1）朵朵和同学们经过讨论，依次完成了“探究电流与电压的关系”三次实验电路的设计，如图甲、乙、丙所示。由图甲改进为图乙是为保证实验过程中_____这一因素不变；由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R 两端的电压_____（选填“改变”或“保持不变”）。 （2）请用笔画线代替导线，帮助朵朵按电路图丙将图丁中实物电路连接完整__________ 。 （3）朵朵连完电路，闭合开关后，发现两只电表的指针总在晃动。请分析造成这一现象的原因：电路存在_____。 （4）在继续用图丁的实物电路探究“电流与电阻的关系”时，朵朵先将5Ω电阻接入电路，调节滑动变阻器，使电压表的示数为2V ，记下电流值；再将5Ω电阻换成10Ω电阻，她下一步操作是：将滑动变阻器的滑片向_____（选填“A”或“B”）端移动。 （5）朵朵和同学们完成上述探究活动后，想测量一只额定电压为2V 小灯泡的额定功率，但发现电压表被别的同学拿走了，于是她借助一个10Ω的电阻，设计了如图戊所示的电路，也测出了小灯泡的额定功率。具体操作如下： ①只闭合开关S 1、S 2，调节滑动变阻器，使电流表的示数为_____A 时，小灯泡恰好正常发光； ②只闭合开关S 1、S 3，保持滑动变阻器滑片的位置不变，读出电流表示数为I 。 ③P 灯=_____（用已知量和测量值表示，数值要求带单位）。
201８人教版初中物理《 电功率》单元测试题及答案解析 一、填空题(每空1分,共 ２4分) 1.我国照明电路的电压为 伏，家用电器之间是的 ( 选填 “并联”或“串联”),家庭消耗的电能是用 表来测量的。 2.甲、乙两个灯泡分别标有“2２0V ，4０W ”、“２２０Ｖ，６0W ”字样,并联在２20V 电源上，通过灯丝电流强度大的是_＿_＿＿_＿__灯泡，灯丝电阻较大的是_______＿灯泡．如 果两灯泡钨丝长短一样,则钨丝较粗的是＿_____＿__＿＿_，使用相同时间,甲、乙两灯消耗 的电能之比是______＿____＿. 3．据报道:近?来有许多重大火灾都是因线路连接处接触不良造成的，教训十分深 刻．当线路连接处接触不良时，该处的电阻将＿______＿，在该处就会产生局部过热，接触 处的电阻又将随着温度的升高而_______＿，从而形成电热的逐步积累,以致引发火灾.(以上 两处均选填“增大”、“减小”或“不变”) ４.由于电动机具有结构简单，操作方便、效率高、无污染等优点,因此许多家电中都 有电动机,例如_____＿＿__，电动机工作时主要将电能转化为_____能。 5.养鸡场有一台电热孵卵器，其电阻为110Ω,在额定电压下工作， 通过孵卵器的电流是２A ,那么该孵卵器1０s 产生的热量为__＿___Ｊ 6.某导体两端的电压由3Ｖ增大为6V ，导体中的电流增大了0.６A, 则该导体的电阻 ＿_＿_＿＿＿Ω，导体的电功率增大了_______＿_＿___ Ｗ 7．小红家买了一台电烤箱,有高、中、低三个档位的发热功率。图 8-9是其内部简化电路图，开关S １可分别与触点a 、b 接触。已知:Ｒl =６0.5Ω，R 2=121Ω,电源电压保持不变。当开关S 1置于ｂ端, Ｓ2断开时， 电烤箱处于 档位;电烤箱在中档位工作时,消耗的电功率是 W;电烤箱在高档位 工作时，对食物加热５min ，消耗的电能是 J 。 8.小明利用标有 “6V ６W ”的灯泡L 1和“6Ｖ 3Ｗ”的灯泡Ｌ２进行实验。 （1）当L 1正常发光时,电流表A 1的示数为 Ａ。 （２)如图８-10甲所示：O Ａ和O Ｂ分别为通过灯泡Ｌ1和Ｌ2中的电流随两端电压变化 关系的曲线。现将两灯连入图乙所示电路,要使其中一个灯泡正常发光,电路中电流表的示数 为 _ A ，电压表的读数是 Ｖ，电路消耗的总功率为 W 。 图8-11 甲 L 2 L 1 A V S 乙
电功率 第一节电能电功 1.电功：电流所做的功叫电功。 ●电功的符号是W，单位是焦耳（焦，J）。电功的常 用单位是度，即千瓦时（kW·h）。 ●1kW·h＝3.6×106J 2.电流做功的过程，实际上就是电能转化为其他形式 能的过程。 3.电流在某段电路上所做的功，等于电功率与通电时 间的乘积，还等于这段电路两端的电压与电路中的电流以及通电时间的乘积。 ●电功的计算公式为：UIt Pt = W= 4.电能表：测量电功的仪表是电能表（也叫电度表）。 下图是一种电能表的表盘。 ●表盘上的数字表示已经消耗的电能，单位是千瓦 时，该数的前四位是整数，第五位是小数部分，即1234.5kW·h。 ●“220V”表示这个电能表应该在 220V的电路中使用。 ●“10（20A）”表示这个电能表的 标定电流为10A，额定最大电流为20A。
● “50Hz ”表示这个电能表在50Hz 的交流电中使用； ● “600revs/kW ·h ”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过600转。 ● 根据转盘转数计算电能或根据电能计算转盘转数时，可以列比例式： 列出的比例式类似于 h 600revs/kW h 1kW 电表转数消耗电耗??= ● 用电能表月底的读数减去月初的读数，就表示这个 月所消耗的电能。 第二节 电功率 1. 电功率：电流在1秒内所做的功叫电功率。 ● 电功率符号是P ，单位是瓦特（瓦，W ），常用单位为千瓦（kW ）。 ● 1kW ＝103W 2. 电功率的物理意义：表示消耗电能的快慢。 3. 电功率的定义式：t W P = 第一种单位：P ——电功率——瓦特（W ）；W ——电功——焦耳（J ）；t ——通电时间——秒（s ）。 第二种单位：P ——电功率——千瓦（kW ）；W ——电功——千瓦时（kW ·h ）；t ——通电时间——小时（h ）。
2018九年级物理电功率计算题 1、一根阻值为20Ω的电炉丝做成电热器，接上10V电源能正常工作；用这个电热器与一个小灯泡串联接人该电源时，电热器消耗的功率是其额定功率的倍。求： (1)电热器正常工作的电流和额定功率； (2)小灯泡的电阻值。 2、用R1=121Ω、R2=Ω的两根电阻丝，两个开关（S1、S2）设计有低、中、高三档不同的电功率的取暖器，简化如图求： （1）取暖器工作于低档时，S1、S2的断开或闭合情况是怎样的此时电路的电流和电功率各多大 （2）电取暖器工作于高档时，S1、S2的断开或闭合情况是怎样的此时电路的干路电流和电功率多大 3、小灯泡L标有“6V 6W”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为，这时小灯泡L正常发光，求： (1)电源电压U; (2)电阻R1的阻值; (3)当S1、S2都断开时，小灯泡L消耗的功率. 4、电源电压u＝, R 为保护电阻，L 为标有“6 V 3w”的小灯泡，电流表量程为0～，电压表量程为0～3v 。闭合开关S 后，要求灯L两端的电压不超过额定电压，且两电表的示数
均不超过各自的量程，则滑动变阻器允许接入电路的最大阻值为。 5、L是标有“6V 3W“的电灯，电压是8伏特的电源求：电阻R和滑动变阻器RW的阻值各是多大时，才能使滑动变阻器的滑片P无论在什么位置上，加在电灯两端的电压都不超过3～6伏特的范围。 6、有两个阻值分别为20Ω、30Ω的电阻在电路中，请你任意补充一个条件，提出问题，然后解答。(至少选择两种解。法，但要求每次补充不同条件，提出不同的问题) 答案： (1)补充条件：电源电压为12 V。求电路中的电流。（2)补充条件：20 Ω的电阻的功率为3．2 W，求30 Ω的电阻的功率。 7、闭合开关后，用电器R1、R2均能正常工作。已知R1的额定功率为1．5 W，电流表A1的示数为0．5 A，电流表A2的示数为1．5 A。根据以上所给条件，逐一列式计算出与该电路有关的物理量。 8、“220 V 500 W”的小电炉子接在家庭电路中使用，求：
九年级物理专题汇编电功率(一) 一、电功率选择题 1．下列数据中与实际情况不相符的是（） A. 正常情况下，人的体温约为35℃ B. 成年人的步长大约为50cm C. 功率为100W白炽灯正常工作1小时大约消耗0.1度电 D. 一个鸡蛋的质量大约为50g 【答案】A 【解析】【解答】A、正常情况下，人的体温在37℃左右，变化幅度很小．故A不符合实际； B、成年人两步的距离约1m=100cm，所以步幅在50cm左右．故B符合实际； C、功率为100W白炽灯正常工作1小时，大约消耗W=Pt=0.1kW×1h=0.1kW?h的电能．故C符合实际； D、10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右．故D符合实际． 故选A． 【分析】此题考查对生活中常见物体物理量的估测，结合对生活的了解和对物理单位的认识，找出不符合实际的选项． 2．常用于测量家用电器在一段时间内消耗多少电能的仪器是（） A. 电流表 B. 电压表 C. 电能表 D. 验电器【答案】C 【解析】【解答】解：A、电流表是测电流大小的仪表，不符合题意； B、电压表测量电压大小，不符合题意； C、电能表是用来测量家用电器在一段时间内消耗多少电能（即电流做功）的仪表，符合题意； D、验电器是用来检验物体是否带电的仪器，不符合题意． 故选C． 【分析】明确各仪表或仪器的基本作用回答． 3．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（） A. 电路总功率变小 B. 电压表示数变大 C. 电压表与电流表示数的比值不变 D. 电流表示数变大
【答案】 A 【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流， 因电源电压保持不变， 所以，滑片移动时，电压表的示数不变，B不符合题意； 因并联电路中各支路独立工作、互不影响， 所以，滑片移动时，通过R的电流不变， 当滑动变阻器滑片向左移动时，接入电路中的电阻变大， 由I＝可知，通过滑动变阻器的电流变小， 因并联电路中干路电流等于各支路电流之和， 所以，干路电流变小，即电流表A的示数变小，D不符合题意； 电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意； 电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。 故答案为：A。 【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R的电流变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过变阻器电流的变化，再利用并联电路的电流特点可知干路电流的变化，进一步得出电压表与电流表示数的比值变化，根据P=UI可知电路总功率的变化. 4．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中（） A. 电流表的示数最大为0.6A B. 灯泡消耗的最小功率为0.12W C. 电路消耗的最大电功率为2.7W D. 滑动变阻器接入电路的最小电阻为4Ω。【答案】D 【解析】【解答】由电路图知道，灯泡与滑动变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流；由于灯泡上标有“2.5V1.25W”，所以由P=UI知道，灯泡的额定电流是：I L =P L/U L=1.25W2.5V=0.5A，即电路的最大电流是0.5A，A不符合题意；因为串联电路中各处的电流相等，当电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，且电路消耗的最大总功率是：P大=UI大=4.5V×0.5A=2.25W，C不符合题意；由I=U/R知道，灯泡的电阻和滑动变阻器接入电路中的最小阻值分别是：R L =U L/I L=2.5V/0.5A=5Ω，R总=（U-U L）/I大=（4.5V-2.5V）/0.5A=4Ω，D符合题意；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡消耗的电功率最小，因串联电路中
最新九年级物理电功率专题训练答案 一、电功率选择题 1．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是（） A. A的电阻值为6.25Ω B. A和B串联，电路中电流为0.4A时，A、B的电功率之比为5：4 C. A和B并联在电压为2.5v的电源两端，A、B的电功率之比为5：4 D. 当A和B串联，两者电阻相同时，电源电压为3V 【答案】 C 【解析】【解答】A．由图象可知，当通过A的电流I A＝0.4A时，A两端的电压U A＝ 2.0V，由I＝可得，A的电阻值：R A＝＝5Ω，A不符合题意；B．A和B串联，电路中电流为0.4A时，因串联电路中各处的电流相等，所以，通过两元件的电流I A＝I B＝0.4A，由图象可知，两元件两端的电压U A＝2.0V，U B＝2.5V，由P＝UI可得，A、B的电功 率之比：，B不符合题意；（3）A和B并联在电压为2.5V的电源两端时，因并联电路中各支路两端的电压相等，所以，两元件两端的电压U A′＝U B′＝2.5V，由图象可知，通过两元件的电流I A′＝0.5A，I B′＝0.4A，则A、B的电功率之比： ，C符合题意；（4）当A和B串联，两者电阻相同时，它们两端的电压和通过的电流相等，由图象可知，电路中的电流为0.6A，两元件两端的电压均为3V 时符合，因串联电路中总电压等于各分电压之和，所以，电源的电压：U＝U A″+U B″＝3V+3V＝6V，D不符合题意。 故答案为：C。 【分析】根据电流和电压的图像，计算电阻的大小，结合图像分析电流相同或电压相同时的电功率的比值关系. 2．根据额定电压为2.5V小灯泡的I-U图像（如图所示）分析，下列结论正确的是（）
九年级物理电功和电功率专题训练1 （考试时间：30分钟 总分：100分） 班级:____________ 姓名：__________________ 一、填空题（每题10分，共40分） 1、雷雨天气是一种常见的自然现象。某次雷电的电流为2.1×106A ．电压为108V ，放电时间为0.001秒，则这次放电释放的电能为_______________J ．如果我们能将这些能量加以利用，比如用来加热供暖用水为寒冷地区的居民供暖，则可使__________kg 的水从0℃加热到50℃． 2、台额定功率为2000W 的电热水器，水箱内装有50kg 的水，要把这些水从200C 加热到600C ，热水器正常工作需要_________s ；若水吸收的热量全部由燃烧天然气提供，则需要完全燃烧__________m 3的天然气[不计能量损失，已知c 水=4.2×103J/（kg ·0C ），q 天然气=4.2×107J/m 3]。 3、如图8为所示，小灯泡L 标有“3V 0.9W ”的字样（忽略温度对灯丝电阻的影响）。当开关S 闭合，S 1断开时，小灯泡正常发光，电压表的示数为1.5V ，则电流表的示数为_________A 。如果电压表的量程为0~ 3V ，为确保电压表不被损坏。则_________(选填“能”或“不能”)同时闭合开S 、S 1 。 4、如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U 且保持不变的电路中，通过分别调节滑动变阻器R 1和R 2使所有灯泡均正常发光.则甲、乙两电路中的总电流之比I 1:I 2=______，而电路的总功率之比P 1:P 2=______. 二、选择题（每题10分，共40分） 5、下列说法中正确的是（ ） A.折射角一定小于入射角 B.电能表是测量电功的仪表 C.导体的横截面积越大，电阻越大 D.声音不能传递能量 6、最先精确确定电流产生的热量跟电流、电阻和通电时间关系的物理学家是（ ） A.欧姆 B.焦耳 C.奥斯特 D.法拉第 7、如图所示，电源电压6V 保持不变，定值电阻R 1标有“10?0.5A ”字样：滑动变阻器R2标有“20?1A ”字样，电流表量程为0-06A ，电压表量程为0-3V 。闭合开关S ，下列做法能够保证电路安全的是（ ） A.电路中电流不超过0.6A B.R 1两端电压不超过3V C.滑动变阻器连入电路的阻值在10-20?范围内变化 D.电路的总功率在18-3W 范围内变化 8、如图是一把既能吹冷风、又能吹热风的简化电路图，其中M 是吹风机，R 是电热丝。由电路图可知（ ） A.只将开关S 1闭合，吹出的是热风 B.M 和R 是串联在电路中的 C.将S 1和S 2都闭合，吹出的是热风 D.开关S 2可以控制整个电路 三、实验探究题（共10分） 9、图甲为测定额定电压为“2.5v ”小灯泡电功率的实验电路，电源电压恒为3v 不变。 （1）请用笔划线代替导线，将图甲中的实物图连接完整。 （2）闭合开关前，滑片应移到滑动变阻器的最________端（选填“左”或“右”）。 （3）正确连接好电路，闭合开关，发现灯泡不亮，电流表有示数，电压表无示数：移动滑片，发现除了电流表示数改变外，其余均无变化。经检查，电压表完好，则故障可能是小灯泡___________（选填“短路”“断路”）。 （4）排除故障后，移动滑片，实验小组记下多组对应的电压表和电流表的示数，并绘制成图乙所示的I -U 的图像，由图像可计算出小灯泡的额定功率为_____________W （5）实验过程中，当电压表示数为IV 时，滑动变阻器连入电路的阻值为____________? 四、综合题（共10分） 10、如图所示，电源电压保持不变，电流表的量程为0～0.6A ，电压表的量程为0～15V ，R 1=20Ω，滑动变阻器R 2的规格为“100Ω1A ”。 （1）闭合开关S 1，断开开关S 2、S 3，电流表示数为0.4A ，求电源电压； （2）闭合开关S 3，断开开关S 1、S 2，滑动变阻器滑片置于中点位置时，电压表的示数为4V,求R 3的阻值； （3）闭合开关S 1、S 2和S 3，在不损坏电流表、电压表的情况下，求滑动变阻器R 2的阻值取值范图.
第七章电功率 一、单元复习目的 1、知识与技能目标： （1）更好地掌握电功和电功率概念、单位、公式及意义 （2）能灵活运用知识解有关问题，特别是电功率公式的正确选用； （3）理解实际功率与额定功率的区别； （4）测定电功率的方法——P=UI 2、过程与方法目标： 观察体验电能表铝盘转动快慢跟用电器电功率的关系，通过科学探究电功率与用电器两端电压的关系，培养学生的科学探究能力。 3、情感、态度与价值观目标： （1）培养学生细心观察周围事物的能力，使学生懂得科学就在我们身边。 （2）通过有关社会实践活动，渗透新课程标准中“从生活走向物理，从物理走向社会”的理念及科学·技术·社会（STS）教育。 （3）形成节约用电的意识和习惯。 二、复习的重点和难点 电功率的计算；深刻理解电功率的定义，学习用探究实验研究电功率问题。区分实际功率和额定功率。 三、知识梳理
?????????????? ???????????????? ? ?? ? ???????????????<<>>====== ????????? ???????=??====，用电器不能发挥正常，当，用电器易被烧坏，当，用电器正常工作，当实际功率与额定功率、单位：公式：做功的多少定义：单位时间内电流功的快慢物理意义：表示电流做）电功率（测量仪表：电能表或单位：公式：形式能的过程实质：电能转化为其它 定义：电流所做的功发光、发声等现象动、发热、种用电器使之产生的转表现形式：电流通过各）电功（额实额实额实额实额实额实P P U U P P U U P P U U kW W R U R I UI t W P P J h kW h kW J t R U Rt I Pt UIt W W 2 262 2)106.31( 四、教学课时：三课时 第一课时 一、复习引入 出示问题： 将一个标有“220V ，40W ”的灯泡接入220V 的电路中，灯泡为什么会发光？ 将它分别接在220V 与110V 的电路中，哪种情况下灯比较亮？为什么？ 若把“220V 、100W ”与“110V ，100W ”的两灯泡分别接在110V 的电器中，哪个灯亮？ 这些问题的解决就涉及到电功、电功率的知识？ 二、复习内容及过程 （一）、电功： 1、定义：电流通过某段电路所做的功叫电功。 2、实质：电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。 电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。 3、规定：电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。 4、计算公式：W=UIt=UQ=Pt （适用于所有电路） 对于纯电阻电路可推导出：W= I 2 Rt= U 2 t/R ①串联电路中常用公式：W= I 2 Rt 。 ②并联电路中常用公式：W= U 2t/R W 1:W 2= R 2:R 1
电功率计算题(难题) 1．R1和R2并联后接入电路中，R1=440欧，电路两端的电压为220伏，电路消耗的总 功率是330瓦，求R2的阻值。 2．如图（45）所示的电路，电源电压不变，灯L是“12V 8W”的灯泡，Rw是滑动变阻器，电源电压为18伏。当滑片P在变阻器的中点时，灯L正常发光。求： (1)变阻器的最大阻值， (2)变阻器的滑片滑动时，灯L的最小功率。 （45） 3．如图（46）所示，电源电压保持不变。将变阻器的滑片P置于c点时，ac部分的电阻是变阻器最大阻值的1/3，此时电压表的示数为6伏，灯泡L消耗的功率是12瓦。将变阻器的滑片P置于b端时，电压表的示数为9伏。求：灯泡L的电阻值。（这道题目对物理和数学的要求都比较高） （46） 4．如图（47）所示的电路，电源电压保持不变。当开关S闭合时，通过电阻R1的电流是3安。开关断开时，电阻R1两端的电压是5伏，R2的电功率是10瓦。求R1、R2的阻值各是多大?
（47） 5．如图（48）所示的电路，电源电压保持不变。移动变阻器的滑片，使电压表的示数为10伏时，变阻器的功率是10瓦。将滑片移动到另一 个位置，电压表的示数是5伏时，变阻器的功率是7．5 瓦。求：电源电压和电阻R的阻值。 （48） 6．一用电器接到某电源上，它的功率是100瓦。若将它与一个电阻R串联后接到同一电源上，电阻R消耗的电功率是9瓦。（R用＞R），求：此时用电器的功率。(设电源电压保持不变)。 7．如图（49）所示的电路，电源电压恒定；，当只闭合开关S1时，电阻R1上消耗的功率是6瓦，若闭合开关S1、S3，断开S2时，电路消耗的总功率是9瓦，电流表的示数增加了0．5安。求： (1)电源电压是多大?(2)当开关S3闭合，S1、S2断开时电 路消耗的总功率是多大? （49）

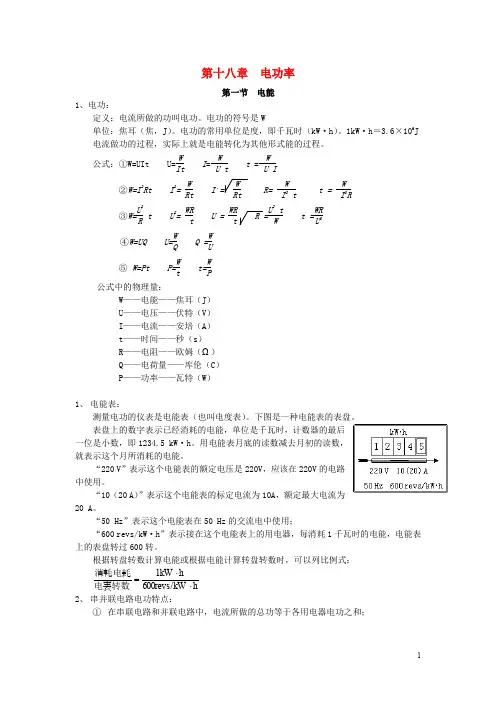

新课标人教版九年级物理《 电功率》知识点汇总 第一节 电能 1、电功： 定义：电流所做的功叫电功。电功的符号是W 单位：焦耳（焦，J ）。电功的常用单位是度，即千瓦时（kW ·h ）。1kW ·h ＝3.6×106J 电流做功的过程，实际上就是电能转化为其他形式能的过程。 公式：①W=UIt U=W It I =W U t t =W U I ②W=I 2Rt I 2= W R t I = W R t R = W I 2 t t = W I 2R ③W=U 2R t U 2 = W R t U = W R t R =U 2 t W t =W R U 2 ④W=UQ U=W Q Q =W U ⑤ W=Pt P=W t t=W P 公式中的物理量： W ——电能——焦耳（J ） U ——电压——伏特（V ） I ——电流——安培（A ） t ——时间——秒（s ） R ——电阻——欧姆（Ω） Q ——电荷量——库伦（C ） P ——功率——瓦特（W ） 2、电能表： 测量电功的仪表是电能表（也叫电度表）。下图是一种电能表的表盘。 表盘上的数字表示已经消耗的电能，单位是千瓦时，计数器的最后一位是小数，即1234.5 kW ·h 。用电能表月底的读数减去月初的读数，就表示这个月所消耗的电能。 “220 V ”表示这个电能表的额定电压是220V ，应该在220V 的电路中使用。 “10（20 A ）”表示这个电能表的标定电流为10A ，额定最大电流为20 A 。 “50 Hz ”表示这个电能表在50 Hz 的交流电中使用； “600 revs/kW ·h ”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过600转。 根据转盘转数计算电能或根据电能计算转盘转数时，可以列比例式： h 600revs/kW h 1kW 电表转数消耗电耗??= 3、 串并联电路电功特点：
