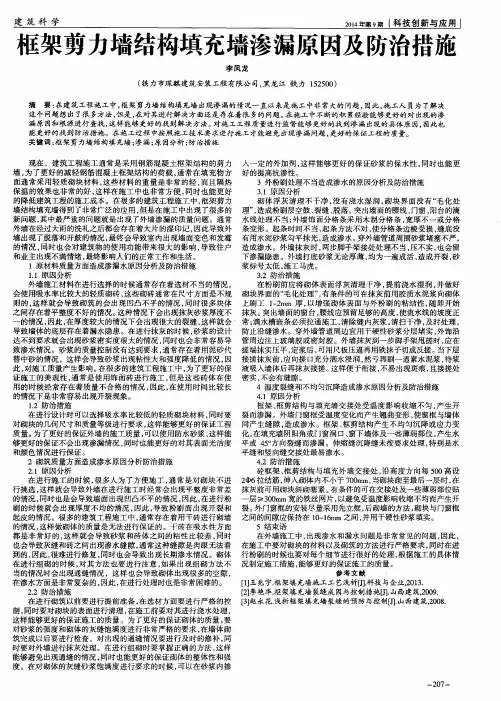

框架剪力墙结构填充墙渗漏原因及防治措施
在建筑工程施工中，框架剪力墙结构填充墙出现渗漏的情况一直以来是施工中非常大的问题，因此，施工人员为了解决这个问题想出了很多方法，但是，在对其进行解决方面还是存在着很多的问题。在施工中不断的积累经验能够更好的对出现的渗漏原因和根源进行查找，这样能够更好的找到解决方法。对施工工程质量进行监督能够更好的找到渗漏出现的具体原因，因此也能更好的找到防治措施。在施工过程中按照施工技术要求进行施工才能避免出现渗漏问题，更好的保证工程的质量。
标签：框架剪力墙结构填充墙；渗漏；原因分析；防治措施
现在，建筑工程施工通常是采用钢筋混凝土框架结构的剪力墙，为了更好的减轻钢筋混凝土框架结构的荷载，通常在填充物方面通常采用轻质砌块材料，这些材料的重量是非常的轻，而且隔热保温的效果也非常的好，这样在施工中也非常方便，同时也能更好的降低建筑工程的施工成本。在很多的建筑工程施工中，框架剪力墙结构填充墙得到了非常广泛的应用，但是在施工中出现了很多的新问题，其中最严重的问题就是出现了外墙渗漏的质量问题。通常外墙在经过大雨的洗礼之后都会存在着大片的湿印记，因此导致外墙出现了脱落和开鼓的情况，最终会导致室内出现墙面变色和发霉的情况，同时也会对建筑物的使用功能带来很大的影响，导致住户和业主出现不满情绪，最终影响人们的正常工作和生活。
1 原材料质量方面造成渗漏水原因分析及防治措施
1.1 原因分析
外墙施工材料在进行选择的时候通常存在着选材不当的情况，会使用吸水率比较大的轻质砌砖，这些砌砖通常在尺寸方面是不规则的，这样就会导致砌筑的会出现凹凸不平的情况，同时很多块体之间存在着平整度不好的情况。这种情况下会出现抹灰砂浆厚度不一的情况，因此，在厚度较大的情况下会出现很大的裂缝，这样就会导致墙体的底层存在着漏水隐患。在进行抹灰的时候，砂浆的设计达不到要求就会出现砂浆密实度很大的情况，同时也会非常容易导致渗水情况。砂浆的质量控制没有达到要求，通常存在着用泥砂代替中砂的情况，这样会导致砂浆出现粘性大和强度降低的情况，因此，对施工质量产生影响。在很多的建筑工程施工中，为了更好的保证施工的美观性，通常是使用饰面砖进行施工，但是这些砖体在使用的时候经常存在着质量不合格的情况，因此，在使用时间比较长的情况下是非常容易出现开裂现象。
1.2 防治措施
在进行设计时可以选择吸水率比较低的轻质砌块材料，同时要对砌块的几何尺寸和质量等级进行要求，这样能够更好的保证工程质量。为了更好的保证外墙的施工质量，可以使用防水砂浆，这样能够更好的保证不会出现渗漏情况，同时
