实施性施工组织设计目录
第一章工程概况 (3)
第101节工程简况 (3)
第102节水文气象和工程地质 (5)
第103节施工组织设计编制依据 (10)
第二章施工总体规划 (12)
第201节工程管理目标 (12)
第202节本工程的特点、重点和难点分析及对策措施 (12)
第203节材料采购、运转方案 (15)
第三章施工部署 (16)
第301节组织部署 (16)
第302节施工准备工作计划 (18)
第四章施工现场总平面布置 (20)
第401节场内外交通 (20)
第402节施工动力及场内照明 (20)
第403节施工用水 (21)
第404节场内外通讯 (21)
第405节生产、生活设施 (21)
第406节现场拌和站及拌和站堆料场 (22)
第407节工地试验室 (23)
第五章施工进度计划 (24)
第501节合同工期及要求 (24)
第502节总进度计划 (24)
第503节工期保证措施 (26)
第六章施工资源配置计划 (29)
第601节材料、劳动力需用量计划 (29)
第602节机具设备需用量计划 (29)
第603节资金需求计划及保证措施 (29)
第七章主要项目施工方案 (30)
第701节施工测量及建筑物变形观测 (30)
第702节施工降排水 (32)
第703节土方工程 (37)
第704节混凝土工程 (49)
第705节钢筋工程 (60)
第706节砌石工程 (61)
第707节基础工程 (64)
第708节船闸闸首结构 (69)
第709节船闸闸室墙结构 (74)
第710节扶壁式导航墙 (77)
第711节靠船墩、驳岸、护坦 (78)
第712节附属工程 (79)
第713节三座桥梁下部结构 (86)
第714节三座桥梁上部结构 (88)
第715节接线道路 (110)
第八章质量通病的防治 (115)
第九章创优质工程目标及措施 (119)
第901节创优质工程目标及措施 (119)
第902节质保机构、人员配置与职责 (121)
第903节质量保证措施 (125)
第十章安全施工保证措施 (132)
第1001节安全生产目标 (132)
第1002节安全生产保证体系 (132)
第1003节安全生产管理制度 (132)
第1004节深化安全教育，强化安全意识 (133)
第1005节本工程安全生产专项措施 (133)
第十一章文明工地建设措施 (135)
第十二章环境保护和节能措施 (137)
第十三章工程施工存在的风险评估及对策措施 (140)
第十四章档案管理 (144)
第十五章保修期内服务措施 (145)
第十六章附图附表 (146)
第一章工程概况
第101节工程简况
101.01综述
焦港船闸所在的连申线是规划的长三角地区高等级航道网二纵六横和江苏省干线航道网二纵四横的第二纵。焦港船闸位于南通市如皋境内，焦港河呈南北走向，河东属如皋市石庄镇张黄港镇区，河西以界河为界，界河以北属如皋市江安镇，以南属靖江市西来镇。闸址布置在焦港河西侧，与张黄港镇区隔河相望。
拟建焦港船闸位于焦港河西侧、船闸中心线与焦港河中心线平行，相距300m。焦港船闸位置北移，下闸首与焦港节制闸错位480m。
本标段的工程为焦港船闸的主体工程，起点为焦港人行桥向上游50m处，终点为自S336公路桥向下游沿航道中心线方向50m处，包括船闸主体水工工程（含靠船墩、导航墙及护岸工程）、桥梁工程（S336公路桥、焦港人行桥及闸区工作桥），相关预埋件等及为完成上述工程所必须的其它施工和保修。
101.02本标段的工程内容
1.组成
本标段焦港船闸主体由上下闸首、闸室、导航墙、靠船墩、部分引航道、跨闸室工作桥、上游焦港人行桥、下游S336公路桥以及闸门、阀门的预埋件安装等部分组成。
2.船闸水工工程
本船闸为Ⅲ级通航建筑物，船闸尺度为23×230×4(m)，上、下游主导航墙各长70m(中心线投影)，上、下游靠船段长各400m。
上、下闸首、闸室按2级水工建筑物设计；导航墙、靠船墩及驳岸按3级水工建筑物设计。
船闸承受双向水头，具备开通闸条件，输水系统采用环形短廊道系统结合三角门门槽输水的型式。上、下闸首工作闸门为钢质弧形三角人字门，阀门为平板提升门，闸、阀门启闭机均采用液压直推式启闭机。上下闸首闸门为钢质三角门，阀门为平板提升门，闸阀门启闭机均采用液压直推式启闭机。
为避免大体积混凝土在施工过程中产生裂缝，闸首、闸室底板均分为三块施工，即设立宽缝。闸首采用钢筋混凝土整体式结构,根据闸门型式采用大门库的空箱边墩型式。闸室净宽23m,长230m,分节为15m+10*20m+15m。闸室亦采用钢筋混凝土整体式结构。
上下游导航墙采用喇叭型对称布置形式，导航墙长70m，分为5节。采用钢筋混凝土扶壁式结构，肋板间距4.2m。超挖部分采用C15混凝土进行回填。
护坦结构：考虑本工程粉砂土质上游护坦适当延长，长度170m，与上闸首相邻的20m为钢筋混凝土不透水段，中间50m为素混凝土透水结构，后100m为细石子灌砌块石，外设防冲槽。下游护坦长度为70m，与下闸首相邻的20m为钢筋混凝土不透水段，后50m为素混凝土透水结构，外设防冲槽。
上下游分别设20个靠船墩，采用混凝土底板，C20夹石混凝土重力式结构，靠船墩之间以驳岸相连，驳岸临水面较靠船墩前沿退后0.5m布置。
在上下游靠船墩之间和以外引航道设直立式驳岸。驳岸采用C20夹石混凝土重力式结构。
为保证船舶运行安全方便，以上结构设立必要的护面钢板、系船钩、系船柱、止水装置、爬梯等。在墙后设立排水管。
软基处理：下游靠船墩和下游驳岸分别采用粉喷桩和小木桩及换填块石处理。在S336公路桥下驳岸采用钢筋混凝土小方桩处理。
3.闸区工作桥
闸区工作桥桥面全宽3.5m，主桥采用36m跨下承式钢结构系杆拱，引桥为各2跨连续现浇钢筋混凝土板结构，桥长72.75m，灌注桩基础，柱身。
4.人行天桥
在焦港船闸上游新建一座人行天桥。桥宽5.5m。桥下采用一孔跨越通航水域的要求。桥梁跨径组合（3*20+（45+80+45）+3*20）m，全长296.32m。
主桥上部为三跨预应力混凝土变截面单箱单室连续箱梁。采用挂篮悬臂浇筑法施工，悬浇分节4m共8节，合扰段2m。主桥下部为V墩，钻孔桩基础。
引桥上部结构采用先张法预应力混凝土空心板梁。下部为柱，钻孔桩基础。
桥梁接线基础采用石灰土处理，路基填土，路面结构采用石灰土，二灰碎石和沥青混凝土路面。
5. S336公路桥
在原S336公路原位建一座公路桥，桥下采用一孔跨越通航水域。桥宽8m，跨径组合为（4*20+4*20+81.6+4*20+4*20）m，桥长404.96m。
桥梁上部结构主桥采用计算跨径80m的预应力混凝土系杆拱，混凝土系梁分3段支架现浇，混凝土横梁现场支架现浇，混凝土拱肋分3段预制现场安装。
引桥采用20m跨预应力混凝土空心板。
桥梁接线基础采用石灰土处理，路基填土，主线路面结构石灰土，二灰碎石和沥青混凝土路面，辅道路面采用级配碎石和贯入式沥青碎石。
6.焦港船闸工程主要项目及工程量如下（具体工程量见工程量清单）：
主要工程量表
101.03项目工期及质量标准
1.本项目总工期28个月。阶段性工期要求：
(1)具备控制楼施工条件的期限为：开工后的17个月；(2)具备闸、阀门安装条件的期限为：开工后的18个月；(3)具备启闭机安装条件的期限为：开工后的20个月；(4)具备水下质量评定（门机电无水联合调试）条件的期限为：开工后的23个月；(5)具备门机电有水联合调试条件的期限为：开工后的24个月；(6)交工验收：开工后的28个月。
2.本工程质量目标：确保省优，争创国优。
第102节水文气象和工程地质
102.01水文气象
1.气象
焦港船闸地处南通市，靠近靖江，属北亚热带季风气候区。气候温和，四季分明、雨水充沛。项目所在地年平均气温：15.2～16.6℃;极端最高气温：37.5℃;年极端最低
气温：-4.6℃。
南通处于高空西风环流和太平洋副热带高压两种大气环境的遭遇和控制地带,具有较好的降水条件。年降水量976.6～1258.1mm，全年降水集中在6～8月，降水量约565.7mm，占全年降水量的51%左右。年均降雨日120天左右。
该地区全年多东南风，年平均风速2.8～3.2m/s。春、夏季以东南风居多，秋、季以东北风居多，冬季则以西北风为主。
项目区域冬春两季（11月至次年4月）存在雾障，年平均雾日30天，常发生在晚春和初冬，3级以下能见度的平均雾日为11.4天。
2.工程水文:特征水位表和水位组合见设计图纸。
102.02工程地质
根据省交规院2006年8月完成的焦港船闸工程初步设计阶段地质勘察报告及同年11月完成的施工图纸阶段地质勘察报告，区内均为第四系地层，勘察深度（60m）内均为全新统土层。岩性为灰黄、灰色粉质粘土、粉土、粉细砂及粉土与粉砂互层，水平层理发育。根据土性结合岩土物理力学试验指标，各地层特征如下：
1.闸首、闸室工程地质层特征
岩性为灰黄、灰色粉质粘土、粉土、粉细砂及粉土与粉砂互层，水平层理发育，勘察深度（60m）内其岩性及分布如下：
1b层(Q4)：杂填土，由碎石组成，主要分布于养殖场中，层厚0.95～1.3m。推荐地基土容许承载力f=110KPa。
1-1层(Q4)：黄色、灰黄色、灰色粉质粘土，部分为粉土，软～可塑状态，中等压缩性；室内垂直渗透系数约K V=4.7*10-4cm/s,具有透水性。层顶面标高一般在▽1.9～3.7，层厚0.85～2.8m。中等压缩性；推荐地基土容许承载力f=120KPa。
1-2a层(Q4)：灰色粉质粘土，软塑～流塑，夹粉砂薄层，局部为粉土，中等压缩性；室内垂直渗透系数K V=4.4*10-4～8.0*10-6cm/s（因该层夹粉砂薄层，渗透系数值离散性较大），层顶面标高约▽0.4～2.2,层厚0.9～2.6m。推荐地基土容许承载力f=150KPa。
1-2c层(Q4)：灰色粉土，局部粉砂或粉质粘土夹粉砂，湿（饱和），松散～稍密状态，中等偏低压缩性。层顶面标高约▽0.3～1.4，层厚0.9～3.15m。推荐地基土容许承载力f=140KPa。
2-1层(Q4)：灰色粉砂或粉土，饱和（湿），稍密～中密状态，低压缩性，部分夹极薄层粉质粘土；室内垂直渗透系数K V=4.0*10-3～4.9*10-6cm/s，水平渗透系数K H=1.1*10-3～3.3*10-5cm/s，为勘察区浅部主要含水层，层顶面标高约▽-2.85～0.3,层厚13.7～18.6m。推荐地基土容许承载力f=150KPa。
2-1a层(Q4)：灰色粉质粘土，软塑～流塑，中等压缩性，夹粉砂薄层，呈透镜体夹于2-1层中，层厚3.5～6.0m。推荐地基土容许承载力f=130KPa。
2-2层(Q4)：灰色粉质粘土，流塑，中等压缩性，夹薄层粉砂；层顶面标高约▽-16.4～
-15.5,层厚2.6～4.0m；在闸室区西侧出露。推荐地基土容许承载力f=110KPa。
2-3层(Q4)：灰色粉砂，局部粉土，饱和（湿），中密状态为主，中等压缩性，室内垂直渗透系数K V=6.0*10-3～4.5*10-4cm/s，水平渗透系数K H=2.9*10-3～4.8*10-4cm/s，层顶面标高约▽-19.5～-14.2,层厚9.3～16m。推荐地基土容许承载力f=180KPa。
2-4层(Q4)：灰色粉质粘土，流塑，中偏高压缩性，部分夹粉砂成互层状；室内垂直渗透系数K V=4.0*10-3～2.8*10-4cm/s，层顶面标高约▽-32.5～-23.5,层厚7.0～14m。推荐地基土容许承载力f=110KPa。
2-5层(Q4)：灰色粉细砂，饱和，中密～密实状态；室内垂直渗透系数K V=5.0*10-3～
1.8*10-3cm/s，层顶面标高约▽-44～-33，示揭穿。推荐地基土容许承载力f=200KPa。
2.上游引航道工程地质特征
勘察揭示，区内深度20m以浅均为第四系全新统土层，其岩性及分布如下：
1-1层(Q4)：黄色粉质粘土，部分为粉土，软～可塑状态，中等压缩性，具弱透水性。层顶面标高一般在▽-2.7～5.6，层厚0.7～1.6m。推荐地基土容许承载力f=110～120KPa。
1-2层(Q4)：灰色淤泥质粉质粘土，流塑,夹粉砂薄层，中偏高～高压缩性，层顶面标高约▽1.8～2.7，层厚0.7～4.1m，仅在右岸揭露。推荐地基土容许承载力f=50～80KPa。
1-2a层(Q4)：灰色、黄色粉质粘土，软塑～流塑，夹薄层粉砂，局部为粉土，中等压缩性；层顶面标高约▽1.8～3.9，层厚1.1～2.6m。推荐地基土容许承载力f=100～140KPa。
1-2c层(Q4)：灰色、黄色粉土，局部粉砂或粉质粘土夹粉砂，湿(饱和)，松散～稍密状态，层顶面标高约▽-0.7～3.6，层厚1.0～6.3m。推荐地基土容许承载力f=100～130KPa。
2-1层(Q4)：灰色粉砂或粉土，饱和（湿），稍密～中密状态，低压缩性，部分夹极薄层粉质粘土；层顶面标高约▽-5.7～0.3，未揭示。推荐地基土容许承载力f=130～180KPa。
2-1a层(Q4)：灰色粉质粘土，软塑～流塑，中等压缩性，夹薄层粉砂；呈透镜体夹于2-1层中，厚薄不均。推荐地基土容许承载力f=100～140KPa。
2-2层(Q4)：灰色粉质粘土，流塑，中等压缩性，夹薄层粉砂,在上游引航道南侧分布，层顶面标高约▽-14.2～-10.7。推荐地基土容许承载力f=130～150KPa。
2-3层(Q4)：灰色粉砂，局部粉土，饱和（湿），中密状态为主，局部夹粘性土，中等压缩性，未揭穿。推荐地基土容许承载力f=160～190KPa。
3.下游引航道工程地质特征
勘察揭示，区内深度20m以浅均为第四系全新统土层，其岩性及分布如下：
1b层(Q4)：黄色粉质粘土，可塑状态，中等压缩性，层顶面标高约▽6.8～7.2，层厚2.3～3.6m。推荐地基土容许承载力f=140KPa。
1-1层(Q4)：灰黄色、灰色粉质粘土，混粉砂，软～可塑状态，中等压缩性，具弱透水性。层顶面标高一般在▽3.0～5.1，层厚0.7～4.2m。推荐地基土容许承载力f=110～120KPa。
1-2层(Q4)：灰色淤泥质粉质粘土，流塑,夹粉砂薄层，中偏高～高压缩性，层顶面标
高约▽0.9～5.6，层厚1.2～23.6m，厚薄不均，北侧较薄，南侧较厚。推荐地基土容许承载力f=50～80KPa。
1-2a层(Q4)：灰色粉质粘土，软塑～流塑，夹薄层粉砂，局部为粉土，中等压缩性；呈透镜体夹于1-2层中。推荐地基土容许承载力f=100～140KPa。
1-2c层(Q4)：灰色粉土，局部粉砂或粉质粘土夹粉砂,湿(饱和)，松散～稍密状态，呈透镜体夹于1-2层中。推荐地基土容许承载力f=100～130KPa。
2-1层(Q4)：灰色粉砂或粉土，饱和（湿），稍密～中密状态，低压缩性，部分夹极薄层粉质粘土；层顶面标高约▽-16.8～0.6m，未揭示。推荐地基土容许承载力f=130～180KPa。
2-1a层(Q4)：灰色粉质粘土，软塑～流塑，中等压缩性，夹薄层粉砂；呈透镜体夹于2-1层中，厚薄不均。推荐地基土容许承载力f=100～140KPa。
2-2层(Q4)：灰色粉质粘土，流塑，中等压缩性，夹薄层粉砂，仅局部段落揭示。推荐地基土容许承载力f=130～150KPa。
2-3层(Q4)：灰色粉砂,局部粉土，饱和（湿），中密状态为主，局部夹粘性土，中等压缩性，仅局部段落揭示，未揭穿。推荐地基土容许承载力f=160～190KPa。
4.人行天桥
勘察揭示，区内深度40m以浅均为第四系全新统土层，其岩性及分布如下：
1-1层(Q4)：黄色亚粘土，可塑状态，中等压缩性,层顶面标高一般在2.8～3.1m，层厚1.2～2.2m。推荐地基土容许承载力σ=110～120KPa。钻孔桩周土极限摩阻力τ=35KPa。
1-2a层(Q4)：灰色、黄色亚粘土，软塑～流塑，混粉砂，中等压缩性；层顶面标高一般在▽0.6～1.9m，层厚2.7～5.65m。推荐地基土容许承载力σ=100～120KPa。钻孔桩周土极限摩阻力τ=30～35KPa。
1-2c层(Q4)：灰色粉砂，饱和，稍密状态，呈透镜体夹于1-2a层中，层顶面标高约▽-1.0m,层厚1.8m。推荐地基土容许承载力σ=130KPa，钻孔桩周土极限摩阻力τ=35KPa。
2-1层(Q4)：灰色粉砂或亚粉土，饱和（湿），稍密状态，层顶面标高约▽-3.7～-1.0, 层厚7.4～10.15m。推荐地基土容许承载力σ=120～160KPa，钻孔桩周土极限摩阻力τ=30～45KPa。
2-1a层(Q4)：灰色亚粘土，软塑～流塑，中等压缩性，夹薄层粉砂；呈透镜体夹于2-1层中。推荐地基土容许承载力σ=110～120KPa，钻孔桩周土极限摩阻力τ=30KPa。
2-3层(Q4)：灰色粉细砂，局部亚粉土，饱和（湿），中密～密实状态，局部夹粘性土薄层，层顶面标高一般在▽-14.2～-13.9m，层厚8.0～20.8m。推荐地基土容许承载力σ=160～170KPa，钻孔桩周土极限摩阻力τ=40～50KPa。
2-4层(Q4)：灰色亚粘土,软塑～流塑，夹粉砂薄层，层顶面标高一般在▽-34.7～-22.2m，未揭示。推荐地基土容许承载力σ=110～120KPa，τ=35KPa。
2-4a层(Q4)：灰色淤泥质亚粘土，流塑，夹粉砂薄层，呈透镜体夹于2-4层中。层顶
施工组织设计目录 第一节引用标准................................................ 43 4 1.1技术标准和规程规范 (434) 1.2引用标准说明 (437) 第二节工程概况 (438) 2.1工程概述 (438) 2.2水文气象 (440) 2.3工程地质 (443) 2.4对外交通条件 (448) 2.5天然建筑材料 (448) 2.6合同项目和工作范围 (450) 第三节本工程重点、难点、特点的分析 (465) 3.1我方在水电站工程施工中的优势 (465) 3.2我方在本工程建设上的优越条件 (466) 3.3工程施工特点 (468) 3.4本工程施工的难点、重点分析及其对策 (469) 第四节施工总体布置 (473) 4.1施工总布置原则 (473) 4.2施工场地规划 (473) 4.3生活、办公设施场地规划 (473) 第五节现场施工管理 (474) 5.1本工程现场管理要点 (474) 5.2现场管理组织机构 (475) 5.3施工管理措施 (479) 第六节施工总进度计划 (496)
6.1编制依据及原则 (496) 6.2本标段的工程量 (497) 6.3总体施工进度计划安排 (497) 6.4合同控制性工期 (499) 6.5本工程的关键线路 (500) 6.6主要项目施工强度说明 (500) 第七节临时设施................................................ 50 1 7.1施工交通 (501) 7.2施工水、电及通讯系统布置 (503) 7.3生产设施及辅助企业布置 (505) 7.4现场试验 (510) 7.5生活福利及办公设施 (511) 7.6渣场维护、管理的配合及防护施工 (511) 7.7其它临时设施 (512) 7.8完工清场 (513) 7.9人员撤离 (514) 第八节施工期排水工程 (514) 8.1施工排水项目 (514) 8.2排水方案的依据 (514) 8.3初期排水 (515) 8.4经常性排水 (515) 第九节土方开挖................................................ 51 6 9.1 概况 (516) 9.2主要工程量 (516) 9.3 开挖 (516) 第十节塑性混凝土防渗墙工程 (522)
目录 第一篇工程概况 第二篇施工组织机构及现场管理第三篇施工总平面图 第四篇确保工程进度的技术措施第五篇分部分项工程施工方法第六篇雨季施工措施 第七篇主要工程质量保证措施第八篇施工安全保证措施 第九篇现场文明施工措施 附表： 主要机械设备表 劳动力计划表 项目部组织机构图
施工组织设计 第一篇工程概况二、工程设计标准： 第二篇施工组织机构一项目部组成人员：
第三篇施工总平面布置 第一节施工现场平面布置原则 本工程主要施工项目包括道路、桥梁、照明、排水等工程，总体布设原则如下： 1、合理安排施工程序，进行施工场地规划，将施工对周边交通及周围环境影响程度降至最小，将现有场地的作用发挥到最大。 2、施工总平面布置总体上坚持阶段性、适用性、灵活性特点。 3、现场布置既要满足施工要求，方便施工管理，又要确保施工质量、安全、进度和环保的要求。 4、施工现场布置整洁、有序，同时做好施工废水净化排放、防尘、防噪措施，创建文明施工工地。 5、场地布置遵循“三防”原则，防火、防水、防盗设施齐全，布置合理，消除不安定因素。 6、施工现场实行“三区”（作业区、材料区、生活区）隔离。三区设置符合安全标准，标识清楚醒目。根据施工工序及现场情况布置各工种作业加工棚，以便于施工操作。现场办公室设置在明显位置，设施符合施工条件要求，做到各项管理制度齐全、上墙。 7、排水施工时采用围挡进行施工现场围蔽，围挡占地保证符合业主要求及规划占地要求，布设时，考虑尽可能地避免材料二次倒运，避免场道路进行多次迁改，电、水管线埋设符合标准规。 8、现场施工用电与用水情况执行国家及天津市标准规，做到安全用电，安全施工，节约水电资源。 第二节施工现场平面布置 根据现场情况，现场计划采用围挡进行封闭，并在道路南侧修建一条施工进出场道路，与周边现状道路连接贯通。在道路南侧空地上设置项目部及施工人员住宿，同时根据施工总体安排及划分，在现场设置各类原材料存放区及加工区，确保施工区域与住宿区域相隔离。
遵义县山盆镇遵沿煤矿技改（15万吨/年）建设工程施工组织设计 编制： 工程师： 矿长： 遵义县山盆镇遵沿煤矿 二〇〇九年五月
目录 第一章编制说明 (4) 第一节编制依据 (4) 第二节编制范围 (4) 第三节编制原则 (4) 第四节遵循的主要规范、标准 (6) 第二章工程概况 (7) 第三章施工布署 (7) 第一节指导思想 (9) 第二节施工目标 (9) 第三节项目管理系统 (9) 第四章施工准备及场区布置 (11) 第五章工程测量 (12) 第一节控制测量 (12) 第二节施工测量 (12) 第三节测量检查.............................................12第六章主要工程的施工方案及方法 (13) 第一节总体施工方案 (13) 第二节地质超前预报.......................................13第七章作业指导书 (16) 第一节爆破 (16) 第二节装岩 (18) 第三节支护……………………………… (18) 第八章施工进度、工期及保证措施 (22) 第一节作业方式 (22) 第二节循环进度及工期 (22)
第三节循环进度及工期 (23) 第九章安全及文明施工保证措施 (25)
第一章编制说明 第一节编制依据 一、贵州兴源煤矿科技有限公司（2008年8月）《遵沿煤矿 （技改）开采方案设计说明书》。 二、贵州兴源煤矿科技有限公司（2008年8月）《遵沿煤矿 （技改）安全专篇》。 三、《煤矿安全规程》、相关检验评定标准、规范及工程相关安全、消防、环保、文物等管理规定。 第二节编制范围 遵沿煤煤矿建设工程所规定的范围。详见投产时井巷工程量表。 第三节编制原则 一、“安全第一”的原则 施工组织设计的编制始终按照技术可靠、措施得力、确保安全的原则确定施工方案，特别是地质构造地段复杂的井巷施工安全。必须在安全措施落实到位，确保万无一失的前提下组织施工。 二、优质高效的原则 加强领导，强化管理，优质高效。根据我们在施工组织设计中明确的质量目标，贯彻执行质量体系标准，积极推广、使用“四新”技术，确保创优规划和质量目标的实现。施工中强化标准化管理，控制成本，降低工程造价。 三、方案优化的原则 科学组织，合理安排。优化施工方案是工程施工管理的行动指南，在施工组织设计编制中，对不同围岩类别的爆破掘进、地质构造地段复杂的处理等关键工序进行多种施工方案的综合比选，在技
同生治理公司兴盛煤业川煤项目部 施工组织设计
编制：马占权 施工负责：杨建华 项目经理：王权如 1 编制依据和原则 一、编制依据 1、本施工设计执行如下国家现行的法律、法规、规范、标准 施工及验收规范、规程及标准 1) 《中华人们共和国安全生产法》 2) 《中华人民共和国矿山安全法》
3) 《地下防水工程质量验收规范》（GB50208-2002） 4) 《矿山井巷工程施工及验收规范》（GBJ50511-2010） 5) 《煤矿安全规程》（2010年版） 6) 《煤矿测量规程》 2、业主提供的资料 1）招标文件：大同煤矿集团同生兴盛煤业有限公司资源整合矿井技改项目工程。 2）设计文件：12#回风大巷设计图；12＃层轨道巷设计图； 及其它技术附件交底。 3）我单位对施工现场实地勘察、调查资料。 二、编制的指导思想和原则 1、编制的指导思想 编制本施工组织设计大纲的指导思想是：贯彻执行国家及本行业部门有关建设方针和技术政策，采纳先进的科学技术，充分
利用本公司的施工能力和技术经验，提高矿井建设的综合效益，在确保安全和工程质量的前提下，合理安排施工顺序及工程进度。本着工期短、效率高、质量优、效益好的原则，建设该项工程。 治理方略：思想认识到位，工作方法到位，业务水平到位。落实人人定标准，事事定标准，项项有考核，处处有监管。 我公司通过了ISO9001质量体系标准，并通过多年的运行，确保工程施工的每一个时期、每一个环节、每道工序处于受控状态，从而确保工程质量。 1）切实执行国家的有关政策、法律、法规和各项建设经济政策及现行的技术规范、标准。 2）方案选择通过了全面的技术经济比较，本着可行、可靠，有成功经验，以实现快速、优质、安全、高效。 3）对工程施工按项目进行治理，配备具有丰富施工经验的技术和治理干部，组织精干和善打硬仗的队伍，尽量减少环节，实现高效运行机制。
第一章编制依据及工程概况 第一节编制依据 1、本施工组织设计编制的目的：为杭甬运河杭州段新坝船闸上、下闸首启闭机房工程施工阶段提供较为完整的技术文件，指导本工程优质、高速、安全、文明地施工。 2、本施工组织设计按国家颁发的现行建筑安装工程施工与验收规范、安全技术规程、《国家工程建设强制性条文》相关条款及省市其它相关规定、本工程施工图及施工合同。具体为： (1) 施工合同 合同名称：编号： 签订日期： (2)施工图 图纸名称：上、下闸首启闭机房工程编号：088-2(3)-03 出图日期：2004年4月 (3)主要法规 A 国家《中华人民共和国建筑法》、《建设工程质量管理条例》 B 行业《建设工程施工现场管理规定》 (4)主要规程、规范 A国家《工程测量规范》(GB50026-1993) 《屋面工程施工质量验收规范》(GB50207-2002) 《建筑装饰装修工程施工质量验收规范》(GB50210-2001) 《建筑地面工程施工质量验收规范》(GB50209-2002) 《民用建筑工程室内环境污染控制规范》(GB50325-2001) 《建设工程项目管理规范》(GB50326-2001) 《国家工程建设强制性条文》(房屋建筑部分)2002版 《钢筋混凝土用热轧带肋钢筋》(GB1499-1998) 《硅酸盐水泥、普通硅酸盐水泥》(GB175-1999) 《混凝土外加剂》（GB8076-1997） 《混凝土外加剂应用技术规范》（GB500119-2003） 《砌体工程施工质量验收规范》(GBJ50203-2002) 《建筑给排水及采暖工程施工质量验收规范》(GB50242-2002) 《电梯工程施工质量验收规范》（GB50310-2002） 《建筑电气工程施工质量验收规范》(GB50303-2002) 《建筑地面工程施工质量验收规范》(GB50209-2002) 《建设工程施工现场供用电安全规范》(GB50194-1993) B行业《建筑变形测量规程》(JGJ/T8-1997) 《钢筋焊接及验收规程》(JGJl8-96) 《建筑施工高处作业安全技术规范》(JGJ80-1991)
施工组织设计工程概况 3.1工程概述 表3-1：工程总体概况一览表 序号项目内容 1 项目名称**** 2 建设地点***交叉口 3 招标人**投资有限公司 4 资金来源自筹 5 计划工期180日历天 3.2工程建筑概况 ***位置郑州市***交叉口，由***投资有限公司投资兴建。本标段工程包括1#、2#、3#、3栋主楼及部分地下车库。 ***工程设计合理使用年限为50年。地上建筑面积为33866.14㎡，地下建筑面积为13827.04㎡，建筑基地面积为6883.81㎡，总建筑面积为47963.18㎡。地上建筑层数为6层、地下建筑层数为2层，建筑总高度为23.98m。地下耐火等级为一级、地上耐火等级为二级，地下室防水等级为二级、配电间屋面防水等级为一级。本工程结构形式为框架结构、基础为筏板基础。抗震设防烈度为7度。在-2F-6F设置自动喷水灭火系统以及火灾自动报警系统。 一层功能为办公、便民超市、托老所 等，层高为5.1m。二层功能为便民服务中心及餐厅，卫生服务中心等，层高为4.8m。三层功能为创意办公及卫生服务中心，层高为3.4m。四-五层功能为创意办公文化活动中心，层高为3.4m。六层功能为便民事务中心，层高为3.4m。 3.3工程结构概况 本标段结构形式为现浇混凝土框架结构，基础采用整体现浇筏板基础。建筑结构安全等级为二级，设计使用年限50年，设计基准期为50年。建筑抗震设防类别为标准类别（丙类），地基基础设计等级为乙级。建筑物的耐火等级为；地上耐火等级为二级、地下耐火等级为一级。地下室额防水等级为二级。场地地震基本烈度为7度，抗震设防烈度为7度。
主要结构材料： 表3.3.1混凝土结构材料表 部位混凝土强度等级 主楼基础C35P6 车库柱、墙、梁、板C35 -1F、-2F主楼柱、墙C45 地库、柱、墙、梁、板C35 1F-6F梁、板C30 1F、2F墙、柱C40 3F、4F、5F、6F墙柱C30 构造柱、圈梁、现浇过梁C25 楼梯、雨棚及装饰构架C30或随楼层梁板 钢筋采用HPB300级（A）、HRB335(B)、HRB400(C)钢板采用Q235B、Q345B。吊钩、吊环均采用HPB300钢筋制作。受力预埋件的锚筋应采用HPB300级、HRB335级、HRB400级钢筋，严禁使用冷加工钢筋。抗震等级为一、二、三、四级的框架和斜撑构件（含梯段），其纵向受力钢筋采用普通钢筋时，钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25，钢筋的屈服强度实测值与屈服强度标准值的比值不应大于1.30。且钢筋在最大拉力下的总的伸长率实测值不应大于9%。钢筋的强度标准值应具有不小于95%的保证率。 钢结构的钢材应符合；钢材屈服强度实测值与抗拉强度实测值的比值不应大于0.85，钢材应具有明显的屈服台阶且伸长率不应大于20%。钢材应有良好的焊接性和冲击韧性。 标高±0.000以下室外用MU15蒸压粉煤灰实心砖，M7.5水泥砂浆。标高±0.000以下室内用A3.6（B06）的加气块，M5.0水泥砂浆。标高±0.000以上用A3.6（B06）的加气块，M5.0混合砂浆。砌墙选用的砂浆均为预拌砂浆，女儿墙砂浆强度等级为M7.5。砌体施工质量要求为B级。加气混凝土块构造做法按照省标12YJ3-3要求执行，墙厚按照建施平面图要求施工。 人防部分： 基础筏板、地下室外墙砼强度等级：C35，抗渗等级P6。后浇带砼强度等级：C40，抗渗等级P6。柱砼强度等级：C45，内墙砼强度等级：C35，梁、板砼强度等级：C30，抗渗等级P6。出入口通道墙砼强度等级：C35，抗渗等级P6。钢筋采用HPB300I级钢、HRB335Ⅱ级钢和HRB400III
三、施工准备工作 1、技术准备工作 A、组织工程技术人员认真学习贯彻《煤矿扩建工程初步设计说明书》、《煤矿扩建工程初步设计安全专编》等有关规程规范。 B、组织工程技术人员和施工单位共同编制单项工程施工作业规程、措施。 C、工程技术人员要保证做好施工图的供应。 D、测量利用原有的测量基点和井筒十字桩及其现有巷道坐标资料。 2、工程准备 A、场地平整 利用现有的工业广场具备施工条件,不需要较大的平整工作。 B、供电 利用矿现有10/变电所，供主扇、绞车、压风机、水泵等电气设备用电。 C、供水 利用矿现有的生活、工业用水。 D、地面排水 地面排水利用现有的地面排水系统。
E、临建设施 利用矿现有的设施，不再建设新的设施。 F、通讯 利用矿现有的程控电话交换机，负责井口、各车间及办公室、井下的通讯联络。 G、测量 利用原有的测量基点和井筒十字桩及其现有巷道坐标资料。 3、物资准备 A、掘进工作面所需要的设备 掘进工作面设备配置表（每个掘进面） 序号设备名称型号主要技术参数 单 位使 用 备 用 合计 1凿岩机YT-28台369 2局部通风机BDJ58-2-型风量210—342m3/min台112 3探水钻TXU-75额定电压660/380v、N=4KW台112
B、掘进工作面所需要的材料
注：各类物资为3个月的需用量。 C、各类辅助材料
4、劳动力准备 A、安全劳动定员 采用“四、六”工作制度，即每天分为四班，每班工作时间为六小时。 本矿井将以"高起点、高标准、高效率、高效益"的设计原则，建成一个技术先进、安全可靠、效益良好的矿井，矿井生产机构设置采用扁平化管理模式。本报告初步确定组织机构基本架构为， 1个采煤队、2个掘进队、1个机电运输队。 井下生产工人工作制度为“四、六”制，地面工人及管理人员工作制度为“三、八”制。劳动定员表见表 矿井劳动定员表
施工组织设计 第一章概述 第一节编制原则 1.1.1 编制依据 1、本工程招标文件招标图纸及技术条款要求。 2、国家及水利水电行业技术规范、规程及标准。 3、本工程招标现场踏勘资料及其它材料。 4、本公司以往类似工程的施工经验和现有的综合施工能力。 1.1.2 编制指导思想 淮北大堤涡下段加固工程范围为涡河口以下淮河左堤（老元塘~下草湾），工程等级为I等I级，涉及安徽省蚌埠市怀远县、淮上区、五河县和明光市。加固长度约98km，主要工程内容为堤身加培、填塘、防渗、护坡、穿堤建筑物加固等。基于本工程的重要性，我单位以精心施工确保工程质量、抢抓工期尽早发挥效益作为出发点，编制投标文件时着重于下面几点： 1、响应招标文件，满足业主对本工程工期、质量及安全生产、文明施工的要求。 2、抓住本工程的特点、难点和重点，采取有针对性的措施，解决技术的关键问题。 3、优化施工方案，完善施工组织，合理利用施工资源，强化施工管理，确保整个工程“保 质、安全、快速、文明”施工。 4、在科学可行的技术基础上，深化细化施工程序、施工方法、施工进度计划，施工中尽可 能保持高生产效率。 5、在施工组织中，结合文明施工和环境保护进行施工布置和临时设施规划，树立本工程良 好的总体施工形象。 1.1.3 编制内容 我单位认真研究了本招标工程的全部招标文件、招标图纸及技术条款的要求，并对施工现场进行了详细踏勘，据此编制施工组织设计。分别对工程施工进度计划和保证措施，施工总平面布置，各分项工程施工方案，施工机械、试验设备、劳动力数量和人员配备，质保体系和措施，安全体系和措施、文明施工措施，环保施工及施工组织机构等作详细说明。 1.1.4 施工总体目标 我公司属水利水电总承包一级施工企业。若我单位中标，将按照“加强管理，精心施工，创优良工程，树文明形象，拓一方市场”的公司经营方针进行施工。我公司将响应招标文件全部条款，采取切实可行的方案措施，达到以下目标：
矿山井巷施工施工组织设计图文 贵州第二铝矿猫场矿0~24线地下开采工程1130排水平巷开拓工程施工组织设计 第一章编制依据及工程概况 第一节编制依据及编制原则 一、编制依据 (一)中国铝业贵州分公司第二铝矿猫场矿0~24线地下开采工程1130排水平巷施工合同文件及施工图 (二)现行的有关工程建设标准、规范、规程: 1、《矿山井巷工程施工及验收规范》(GBJ213-90) 2、《冶金矿山井巷工程质量检验评定标准》(YBJ-218-89) 3、《金属非金属矿山安全规程》(GB16423-2006)
4、《钢筋混凝土结构工程施工及验收规范》(GBJ5204-83) 5、《混凝土结构工程施工及验收规范》 (GBJ5204-92) 6、《锚杆喷射混凝土支护技术规范》(GBJ50086-2001) 7、《工程测量规范》(GB50026-93) 8、《施工现场临时用电安全技术规范》(JGJ46-2005) 9、《安全生产法》等的有关规定。 (三)本公司的技术装备、施工力量、技术水平以及可能达到的施工机械化程度和工程平均进度指标等。 (四)我单位现有的施工科技成果、已经推广的施工方法成果、现有先进的机械设备、先进的施工技术水平、完备的施工组织计划及多年在井巷工程施工期间积累的丰富施工经验、技术经验。 (五)当地民族的风俗习惯和当地政府在环境保护等方面的相关要求。
二、编制原则 1、根据工程实际情况，因地制宜地制定切实可行的施工方案，合理安排施工顺序，确保施工目标的圆满实现。 2、合理布置施工现场平面，尽量减少消耗，降低生产成本。 3、积极采用、推广新工艺、新技术和新材料，加快施工进度和工程质量。 4、采用平行、流水的施工方法和网络计划组织施工，科学管理，进行有序、均衡、连续的施工。 5、充分考虑施工中围岩的特点及各种地质隐含的诸多不利因素，再根据我单位多年在卡斯特地形井下巷道施工中积累的丰富实际经验，制定严密可行的安全施工技术措施。 6、严格遵守相关的合同条款，准确领会设计意图、严格执行相关施工规范和相关矿山井巷工程验收标准。 第二节工程概况

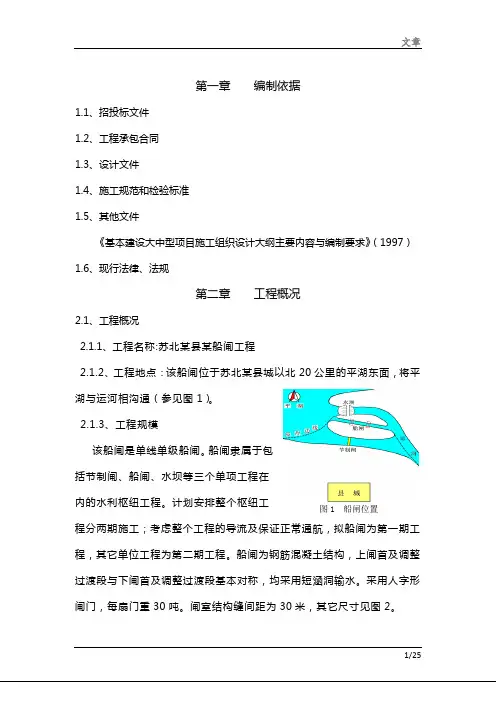

一、概述(总说明) 该船闸位于苏北某县城以北20公里的平湖东面,将平湖与运河相沟通(见图1). 平湖常年淹没面积为407平方公里.每当洪水季节,常淹没下游大片土地和房屋,对当地的工 农业生产、人民生命财产及运河的通航造成巨大损失. 为解决防洪灌溉及通航问题,经上级有关部门 批准拟建设包括节制闸、船闸、水坝等三个单项工程在内的 水利枢纽工程. 计划安排整个枢纽工程分两期施工;考虑整个工程的导 流及保证正常通航,拟船闸为第一期工程,其它单位工程为第 二期工程. 船闸为钢筋混凝土结构,上闸首及调整过渡段与下闸首 图1 苏北某水利枢纽平面布置图及调整过渡段基本对称,均采用短涵洞输水.采用人字形闸门, 每扇门重30吨.闸室结构缝间距为30米,其它尺寸见图2.
