机电安装工程绿色施工方
案
Prepared on 24 November 2020

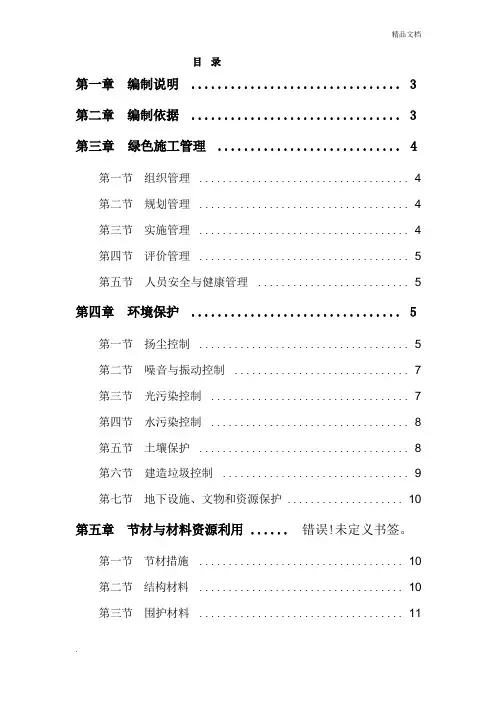

目录
第一章编制说明
本方案是根据招投标文件、施工合同以及设计施工图纸，结合本工程施工组织设计和现场实际条件，并在充分理解的基础上进行编制的。本施工方案作为工程绿色环境管理的依据，编制时对施工部署、主要技术方案及措施、工程质量及施工安全保证体系、工程项目组织管理机构情况、施工现场平面布置、施工总进度计划控制等诸多因素进行充分考虑，突出其可行性、科学性。
第二章编制依据
1.《中华人民共和国环境保护法》
2.《中华人民共和国环境影响评价法》
3.《中华人民共和国大气污染防治法》
4.《中华人民共和国水污染防治法》
5.《中华人民共和国环境噪声污染防治法》
6.《中华人民共和国固体废物污染防治法》
7.《建设项目环境保护管理条例》
8.《深圳市建设工程现场文明施工管理办法》
9.《绿色建筑评价标准》GB/T 50378-2006；
10.《绿色施工管理规程》DB11/513-2008；
11.《绿色施工导则》；
12.《建筑施工场界噪声限值》（GB12523-90）；
13.《建筑施工场界噪声测量方法》（GB12524-90）；
14.《建筑节能工程施工质量验收规范》（GB54011-2007）；
15.设计图纸及图纸答疑所形成的相关文件；
16.根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件的分析；
17.本企业现有的技术和施工管理经验；
18.其他资料。
第三章绿色施工管理
绿色施工是指工程建设中，在保证质量、安全等基本要求的前提下，通过科学管理和技术进步，最大限度地节约资源与减少对环境负面影响的施工活动，实现四节一环保(节能、节地、节水、节材和环境保护)。绿色施工管理主要包括组织管理、规划管理、实施管理、评价管理和人员安全与健康管理五个方面。
第一节组织管理
阜阳新华城东郡由新华集团开发建设，建于阜阳市颖东区，是高档住宅小区。
项目主体建筑为18栋建筑，共26个单元。
项目经理为绿色施工第一责任人，负责绿色施工的组织实施及目标实现，并指定绿色施工管理人员和监督人员，在施工过程中实时监控，做好绿色施工。
第二节规划管理
编制专项绿色施工方案，按我公司有关规定进行审批。
绿色施工方案包括以下内容：
（1）环境保护措施，制定环境管理计划及应急救援预案,采取有效措施，降低环境负荷；
（2）节材措施，在保证工程安全与质量的前提下，制定节材措施。如进行施工方案的节材优化，尽量避免工地现场材料浪费，建筑垃圾减量化，尽量利用可循环材料等；
（3）节水措施，根据工程所在地的水资源状况，制定节水措施；
（4）节能措施，进行施工节能策划，确定目标，制定节能措施；
（5）节地与施工用地保护措施，施工总平面布置规划及临时用地节地措施等。
第三节实施管理
在绿色施工过程中对整个施工过程实施动态管理，加强对施工策划、施工准备、材料采购、现场施工、工程验收等各阶段的管理和监督。
结合工程项目的特点，有针对性地对绿色施工作相应的宣传，通过宣传营造绿色施工的氛围。
定期对职工进行绿色施工知识培训，增强职工绿色施工意识。
第四节评价管理
根据绿色施工方案，结合工程特点，对绿色施工的效果及采用的新技术、新设备、新材料与新工艺，进行自我评估。
第五节人员安全与健康管理
在施工方案中制订施工防尘、防毒、防辐射等职业危害的措施，保障施工人员的长期职业健康。
根据实际场地合理布置施工现场，保护生活及办公区不受施工活动的有害影响。施工现场建立卫生急救、保健防疫制度，在安全事故和疾病疫情出现时
提供及时救助。
提供卫生、健康的工作与生活环境，加强对施工人员的住宿、膳食、饮用水等生活与环境卫生等管理，明显改善施工人员的生活条件。
第四章环境保护
第一节扬尘控制
在运送土方、垃圾、设备及建筑材料等物质时，不污损场外道路。运输容易散落、飞扬、流漏的物料的车辆，必须采取措施封闭严密，保证车辆清洁。施工现场出口设置洗车槽，及时清洗车辆上的泥土，防止泥土外带。
土方作业阶段，采取洒水、覆盖等措施，达到作业区目测扬尘高度小于，不扩散到场区外。
结构施工、安装装饰装修阶段，作业区目测扬尘高度小于。对易产生扬尘的堆放材料应采取密目网覆盖措施；对粉末状材料应封闭存放；场区内可能引起扬尘的材料及建筑垃圾搬运应有降尘措施，如覆盖、洒水等；浇筑混凝土前清理灰尘和垃圾时利用吸尘器清理，机械剔凿作业时可用局部遮挡、掩盖、水淋等防护措施；高层或多层建筑清理垃圾应搭设封闭性临时专用道或采用容器吊运。
施工现场非作业区达到目测无扬尘的要求。对现场易飞扬物质采取有效措施，如洒水、地面硬化、围档、密网覆盖、封闭等，防止扬尘产生。
构筑物机械拆除前，做好扬尘控制计划。可采取清理积尘、拆除体洒水、设置隔档等措施。
现场具体措施：
1.施工现场扬尘控制
商品混凝土供应商的选择：所有混凝土均采用商品混凝土，由总包牵头，组织业主、监理考察选定综合实力强的搅拌站。
场地的封闭及绿化：现场内所有的场地宜采用C20的混凝土浇注，车道范围200mm厚，其余150mm厚。
散状颗粒物的防尘措施：回填土，砌筑用砂子等进场后，临时用密目网或者苫布进行覆盖，控制一次进场量，边用边进，减少散发面积。用完后清扫干净。运土坡道要注意覆盖，防止扬尘。
封闭式垃圾站：在现场设置封闭式垃圾站。施工垃圾用塔吊吊运至垃圾站，对垃圾按无毒无害可回收、无毒无害不可回收、有毒有害可回收、有毒有
害不可回收分类分拣、存放，并选择有垃圾消纳资质的承包商外运至规定的垃圾处理场。
切割、钻孔的防尘措施：齿锯切割木材时，在锯机的下方设置遮挡锯末挡板，使锯末在内部沉淀后回收。钻孔用水钻进行，在下方设置疏水槽，将浆水引至容器内沉淀后处理。
钢筋接头：大直径钢筋采用直螺纹机械连接，减少焊接产生废气对大气的污染。大口径管道采用沟槽连接技术，避免焊接释放的废气体对环境的污染。
撒水防尘：常温施工期间，每天派专人撒水，将沉淀池内的水抽至撒水车内，边走边撒。撒水车前设置钻孔的水管，保证撒水均匀。
利用吸尘器清理：结构施工期间，对模板内的木削、废渣的清理采用大型吸尘器吸尘，防止灰尘的扩散，并避免影响混凝土成型质量。
现场周边围墙：现场周边按着用地红线砌围墙，高度米，即挡噪声又挡粉尘。由于有围墙在城市绿化带上，在围墙施工期间我们尽量减少对绿化带的破坏，保持其原始形态。
2.车辆运输防尘：保证运土车、垃圾运输车、混凝土搅拌运输车、大型货物运输车辆运行状况完好，表面清洁。散装货箱带有可开启式翻盖，装料至盖底为止，限制超载。挖土期间，在车辆出门前，派专人清洗泥土车轮胎；运输坡道上可设置钢筋网格或基层废旧密目网振落轮胎上的泥土。在完全硬化的混凝土道路上设置淋湿地毡，防止车辆带土和扬尘。废气排量控制与运输单位签署环保协议，使用满足本地区尾气排放标准的运输车辆，不达标的车辆不允许进入施工现场。
项目部自用车辆均要为排放达标车辆。
所有机械设备由专业公司负责提供，有专人负责保养、维修，定期检查，确保完好
第二节噪音与振动控制
在施工过程中严格控制噪音，对噪音进行实时监测与控制。监测方法执行国家标准《建筑施工场界噪声测量方法》（GB12524-90）。
使现场噪音排放不得超过国家标准《建筑施工场界噪声限值》（GB12523-90）的规定。
使用低噪音、低振动的机具，采取隔音与隔振措施，避免或减少施工噪音和振动。
该项目降低噪音具体措施：
一般设备噪音控制：
塔吊：本工程使用四台塔吊，性能完善；运行平稳且噪音小。
钢筋加工机械：本工程的钢筋加工机械全是新购置的产品，性能良好，运行稳定，噪音小。
木材切割噪音控制：在木材加工场地切割机周围搭设一面围挡结构，尽量减少噪音污染。
混凝土输送泵噪音控制：结构施工期间，根据现场实际情况确定泵送车位置，布置在远离人行道和其他工业区域的空旷位置，采用噪音小的设备，必要时在输送泵的外围搭设隔音棚，减少噪音扰民。
混凝土浇筑：尽量安排在白天浇筑。选择低噪音的振捣设备。浇筑地下室底板争取采用溜槽加窜筒下料，减少噪音和工程费用。
第三节光污染控制
尽量避免或减少施工过程中的光污染。夜间室外照明灯加设灯罩，透光方向集中在施工范围。
电焊作业采取遮挡措施，避免电焊弧光外泄。
具体措施：
设置焊接光棚：钢结构焊接部位设置遮光棚，防止强光外射对工地周围区域造成影响。对于板钢筋的焊接，可以用废旧模板钉维护挡板；对于大钢结构采用钢管扣件、防火帆布搭设，可撤卸循环利用。
控制照明光线的角度：工地周遍及塔吊上设置大型罩式灯，随着工地的进度及时调整罩灯的角度，保证强光线不射出工地外。施工工地上设置的碘钨灯照射方向始终朝向工地内侧。
必要时在工作面设置挡光彩条布或者密目网遮挡强光。
第四节水污染控制
施工现场污水排放应达到国家标准《污水综合排放标准》（GB8978-1996）的要求。
在施工现场应针对不同的污水，设置相应的处理设施。设置沉淀池、隔油池、化粪池。
具体措施：
雨水：雨水经过沉淀池后排入市政管网。由于场地全硬化，这样减轻了沉积物的数量。
污水排放：现场设置移动厕所，厕所定期清理、定期检查，间隔时间要
短。
设置隔油池：在工地食堂洗碗池下方设置隔油池。每天清扫、清洗，油物随生活垃圾一同收入生活垃圾桶，由专门养殖场收走。
沉淀池设置：沉淀池设置在现场大门处，基坑抽出的水和清洗混凝土搅拌车、泥土车等的污水经过沉淀后，可再利用在现场撒水和混凝土养护等。
保护地下水环境。采用隔水性能好的边坡支护技术。在地下水位持续下降的地区，基坑降水尽可能少地抽取地下水。
该工程采用了喷锚墙作为基坑支护方案，达到了止水效果，减小了抽取底下水的量。
对于化学品等有毒材料、油料的储存地，应有严格的隔水层设计，做好渗漏液收集和处理。
第五节土壤保护
保护地表环境，防止土壤侵蚀、流失。因施工造成的裸土，及时覆盖砂石或种植速生草种，以减少土壤侵蚀；因施工造成容易发生地表径流土壤流失的情况，应采取设置地表排水系统、稳定斜坡、植被覆盖等措施，减少土壤流失。
沉淀池、隔油池、化粪池等不发生堵塞、渗漏、溢出等现象。及时清掏各类池内沉淀物。该项目隔油池天天清理，排水沟和沉淀池每月清理两次。
对于有毒有害废弃物如电池、墨盒、油漆、涂料等应回收后交有资质的单位处理，不能作为建筑垃圾外运；废旧电池要回收，在领取新电池时交回旧电池，最后由项目部统一移交公司处理，避免污染土壤和地下水。
机械机油处理：在机械的下方铺设苫布，上面铺上一层沙吸油，最后集中找有资质的单位处理。
施工后应恢复施工活动破坏的植被。与当地园林、环保部门或当地植物研究机构进行合作，在先前开发地区种植当地或其他合适的植物，以恢复剩余空地地貌或科学绿化，补救施工活动中人为破坏植被和地貌造成的土壤侵蚀。
第六节建筑垃圾控制
施工现场的固体废弃物对环境产生的影响教大。据不完全统计，目前城市建筑垃圾已经占到垃圾总量得30%~40%，这些垃圾不易降解，对环境产生长期影响。
制定建筑垃圾减量化计划：每万平方米的建筑垃圾不宜超过400吨。
加强建筑垃圾的回收再利用，力争建筑垃圾的再利用和回收率达到30%，建筑物拆除产生的废弃物的再利用和回收率大于40%。对于碎石类、土石方类建筑垃圾，采用地基填埋、铺路等方式提高再利用率，力争再利用率大于50%。
施工现场生活区设置封闭式垃圾容器，施工场地生活垃圾实行袋装化，及时清运。对建筑垃圾进行分类，并收集到现场封闭式垃圾站，集中运出。
在该工程中我们要按照“减量化、资源化和无害化”的原则采取以下措施：
1.固体废弃物减量化：
通过合理下料技术措施，准确下料，尽量减少建筑垃圾。
实行“工完场清”等管理措施，每个工作在结束该段施工工序时，在递交工序交接单前，负责把自己工序的垃圾清扫干净。充分利用以建筑垃圾废弃物的落地砂浆、混凝土等材料。
提高施工质量标准，减少建筑垃圾的产生，如提高墙、地面的施工平整度，一次性达到找平层的要求，提高模板拼缝的质量，避免或减少漏浆。
尽量采用工厂化生产的建筑构件，减少现场切割。
2.固体废弃物资源化
废旧材料的再利用：利用废弃模板来钉做一些维护结构,如遮光棚，隔音板等；利用废弃的钢筋头制作楼板马凳，地锚拉环等。
利用木方、木胶合板来搭设道路边的防护板和后浇带的防护板。
每次浇注完剩余的混凝土用来浇注构造柱、水沟预制盖板和后浇带预制盖板等小构件。
3.固体废弃物分类处理
垃圾分类处理，可回收材料中的木料、木板由胶合板厂、造纸厂回收再利用。
非存档文件纸张采用双面打印或复印，废弃纸张最终与其他纸制品一同由造纸厂回收再利用。
废旧不可利用钢铁的回收：施工中收集的废钢材，由项目部统一处理给钢铁厂回收再利用。
办公使用可多次灌注的墨盒，不能用的废弃墨盒由制造商回收再利用。
第七节地下设施、文物和资源保护施工前调查清楚地下各种设施，做好保护计划，保证施工场地周边的各类管道、管线、建筑物、构筑物的安全运行。
施工过程中一旦发现文物，立即停止施工，保护现场并通报文物部门并协助做好工作。
避让、保护施工场区及周边的古树名木。
实际现场无文物及古树名木，该项可不考虑。
第五章节材与材料资源利用
第一节节材措施
1、图纸会审时，审核节材与材料资源利用的相关内容，达到材料损耗率比定额损耗率降低30%。
2、根据施工进度、库存情况等合理安排材料的采购、进场时间和批次，减少库存。
3、现场材料堆放有序。储存环境适宜，措施得当。保管制度健全，责任落实。
4、材料运输工具适宜，装卸方法得当，防止损坏和遗洒。根据现场平面布置情况就近卸载，避免和减少二次搬运。
5、采取技术和管理措施提高模板、脚手架等的周转次数。
6、优化安装工程的预留、预埋、管线路径等方案。
7、应就地取材，施工现场500公里以内生产的建筑材料用量占建筑材料总重量的70％以上。
第二节结构材料
1、推广使用预拌混凝土和商品砂浆。准确计算采购数量、供应频率、施工速度等，在施工过程中动态控制。
2、推广使用高强钢筋和高性能混凝土，减少资源消耗。
3、推广钢筋专业化加工和配送。
4、优化钢筋配料和钢构件下料方案。钢筋及钢结构制作前应对下料单及样品进行复核，无误后方可批量下料。
本工程结构已经封顶，处于二次结构和装修阶段，结构材料一项可不予考虑。
第三节围护材料
1、门窗、屋面、外墙等围护结构选用耐候性及耐久性良好的材料，施工确保密封性、防水性和保温隔热性。
2、门窗采用密封性、保温隔热性能、隔音性能良好的型材和玻璃等材料。
3、屋面材料、外墙材料具有良好的防水性能和保温隔热性能。
4、当屋面或墙体等部位采用基层加设保温隔热系统的方式施工时，应选择高效节能、耐久性好的保温隔热材料，以减小保温隔热层的厚度及材料用量。
5、屋面或墙体等部位的保温隔热系统采用专用的配套材料，以加强各层次之间的粘结或连接强度，确保系统的安全性和耐久性。
6、根据建筑物的实际特点，优选屋面或外墙的保温隔热材料系统和施工方式，例如保温板粘贴、保温板干挂、聚氨酯硬泡喷涂、保温浆料涂抹等，以保证保温隔热效果，并减少材料浪费。
7、加强保温隔热系统与围护结构的节点处理，尽量降低热桥效应。针对建筑物的不同部位保温隔热特点，选用不同的保温隔热材料及系统，以做到经济适用。
第四节装饰装修材料
1、贴面类材料在施工前，进行总体排版策划，减少非整块材的数量。
2、采用非木质的新材料或人造板材代替木质板材。
3、防水卷材、壁纸、油漆及各类涂料基层必须符合要求，避免起皮、脱落。各类油漆及粘结剂应随用随开启，不用时及时封闭。
4、幕墙及各类预留预埋应与结构施工同步。
5、木制品及木装饰用料、玻璃等各类板材等宜在工厂采购或定制。
6、采用自粘类片材，减少现场液态粘结剂的使用量。
第五节周转材料
1、选用耐用、维护与拆卸方便的周转材料和机具。
2、优先选用制作、安装、拆除一体化的专业队伍进行模板工程施工。
3、模板应以节约自然资源为原则，推广使用定型钢模、钢框竹模、竹胶板。
4、施工前应对模板工程的方案进行优化。多层、高层建筑使用可重复利用的模板体系，模板支撑宜采用工具式支撑。
5、现场办公和生活用房采用周转式活动房。现场围挡应最大限度地利用已
有围墙，或采用装配式可重复使用围挡封闭。力争工地临房、临时围挡材料的可重复使用率达到70％。
第六章节水与水资源利用
第一节提高用水效率
1、施工中采用先进的节水施工工艺。
2、施工现场喷洒路面、绿化浇灌不使用市政自来水。现场搅拌用水、养护用水采取有效的节水措施，严禁无措施浇水养护混凝土。
3、施工现场供水管网应根据用水量设计布置，管径合理、管路简捷，采取有效措施减少管网和用水器具的漏损。
4、现场机具、设备、车辆冲洗用水设立循环用水装置。施工现场办公区、生活区的生活用水采用节水系统和节水器具，提高节水器具配置比率。项目临时用水应使用节水型产品，安装计量装置，采取针对性的节水措施。
5、施工现场建立可再利用水的收集处理系统，使水资源得到梯级循环利用。
第二节非传统水源利用
1、处于基坑降水阶段的工地，采用地下水作为混凝土搅拌用水、养护用水、冲洗用水和部分生活用水，本工程回填土施工基本完毕，本项不作为主要考虑方向。
2、现场机具、设备、车辆冲洗、喷洒路面、绿化浇灌等用水，优先采用非传统水源，尽量不使用市政自来水。
3、力争施工中非传统水源和循环水的再利用量大于30%。
第七章节能与能源利用
第一节节能措施
1、能源节约教育：施工前对于所有的工人进行节能教育，树立节约能源的意识，养成良好的习惯。并在电源控制出，贴出“节约用电”、“人走灯灭”等标志，在厕所部位设置声控感应灯等达到节约用电的目的。
2、制订合理施工能耗指标，提高施工能源利用率。
3、优先使用国家、行业推荐的节能、高效、环保的施工设备和机具，如选用变频技术的节能施工设备等。
4、施工现场分别设定生产、生活、办公和施工设备的用电控制指标，定期进行计量、核算、对比分析，并有预防与纠正措施。
5、在施工组织设计中，合理安排施工顺序、工作面，以减少作业区域的机具数量，相邻作业区充分利用共有的机具资源。安排施工工艺时，应优先考虑耗用电能的或其它能耗较少的施工工艺。避免设备额定功率远大于使用功率或超负荷使用设备的现象。
6、设立耗能监督小组：项目工程部设立临时用水、临时用电管理小组，除日常的维护外，还负责监督过程中的使用，发现浪费水电人员、单位则予以处罚。
7、选择利用效率高的能源：食堂使用液化天然气，其余均使用电能。不使用煤球等利用率低的能源，同时也减少了大气污染
第二节机械设备与机具
1、建立施工机械设备管理制度，开展用电、用油计量，完善设备档案，及时做好维修保养工作，使机械设备保持低耗、高效的状态。
2、选择功率与负载相匹配的施工机械设备，避免大功率施工机械设备低负载长时间运行。机电安装可采用节电型机械设备，如逆变式电焊机和能耗低、效率高的手持电动工具等，以利节电。机械设备宜使用节能型油料添加剂，在可能的情况下，考虑回收利用，节约油量。
3、合理安排工序，提高各种机械的使用率和满载率，降低各种设备的单位耗能。
第三节生产生活及办公临时设施
1、利用场地自然条件，合理设计生产、生活及办公临时设施的体形、朝向、间距和窗墙面积比，使其获得良好的日照、通风和采光。
2、临时设施宜采用节能材料，墙体、屋面使用隔热性能好的的材料，减少夏天空调、冬天取暖设备的使用时间及耗能量。
3、合理配置采暖、空调、风扇数量，规定使用时间，实行分段分时使用，节约用电。
第四节施工用电及照明
1、临时用电优先选用节能电线和节能灯具，临电线路合理设计、布置，临电设备宜采用自动控制装置。采用声控、光控等节能照明灯具。
2、照明设计以满足最低照度为原则，照度不应超过最低照度的20％。
第八章节地与施工用地保护
第一节临时用地指标
1、根据施工规模及现场条件等因素合理确定临时设施：临时加工厂、现场作业棚及材料堆场、办公生活设施等的占地指标。临时设施的占地面积应按用地指标所需的最低面积设计。
2、平面布置合理、紧凑，在满足环境、职业健康与安全及文明施工要求的前提下尽可能减少废弃地和死角。
第二节临时用地保护
1、对深基坑施工方案进行优化，减少土方开挖和回填量，最大限度地减少对土地的扰动，保护周边自然生态环境，本工程基坑工程已完毕，在此不予考虑。
2、红线外临时占地应尽量使用荒地、废地，少占用农田和耕地。工程完工后，及时对红线外占地恢复原地形、地貌，使施工活动对周边环境的影响降至最低。
3、利用和保护施工用地范围内原有绿色植被。对于施工周期较长的现场，按建筑永久绿化的要求，安排场地新建绿化。
第三节施工总平面布置
1、施工总平面布置科学、合理，充分利用原有构筑物、道路、管线为施工服务。
2、施工现场搅拌站、仓库、加工厂、作业棚、材料堆场等布置应尽量靠近已有交通线路或即将修建的正式或临时交通线路，缩短运输距离。
3、临时办公和生活用房采用经济、美观、占地面积小、对周边地貌环境影响较小，且适合于施工平面布置动态调整的多层轻钢活动板房板房。生活区与生产区分开布置。
4、施工现场道路按照永久道路和临时道路相结合的原则布置。施工现场内形成环形通路，减少道路占用土地。
5、临时设施布置应注意远近结合，努力减少和避免大量临时建筑拆迁和场地搬迁。该项目我们在附近将开发土地上搭设临建，最大限度的减少对原有土地生态环境的影响。
机电设备安装工程施工方案 21.1 机电安装工程合同范围 （1）按合同条件、工料规定及图纸所示，深化设计、供应、安装、调试、保修及保养本项目的强电、空调、采暖与通风系统（VRV除外）与给排水系统。 （2）按经发包方批准的综合管线图，完成弱电系统、消防系统及燃气系统所需的电线管、桥架的安装（包括供应及安装支架）接线盒、预留电线管内的钢丝及预留所有孔洞、预埋套管、管道与孔洞及管道与管道之间缝隙的封堵。 （3）指定分包工程包括：电梯工程、VRV系统、消防系统、弱电工程。 （4）独立工程：通信市政配套工程、有线电视市政配套工程、室外给水、消防管网及市政配套、高低压变配电系统、燃气市政配套工程。 21.2 机电安装工程系统概况 21.2.1 给排水系统 (1) 地下室由市政给水管网直接供水，三层及以上由变频水泵供水至屋顶水箱供水，地下三层水泵房内设供一、二层变频供水装置一套、及供屋顶生活水箱泵二台。 (2) 室内排水采用雨、污分流，污废分流，屋面雨水经基地雨水管网排入银城北路雨水管网。污废水经基地污水管网排入银城北路市政污水管网。 (3) 室内消火栓及喷淋系统采用临时高压系统，地下室发电机房设置水喷雾系统。 21.2.2 电气系统 (1) 本工程从不同区域变电站分别引入一路10KV专线电源，两路10KV电源同时工作，互为备用，两路10KV电源从建筑物东侧埋地引入地下室电缆分界室。应急电源采用一台1500KVA柴油发电机组。 (2) 消防设备、应急照明及疏散照明、电动防火门窗为一级负荷；生活水泵公共照明、通讯用电、电梯、重要插座为二级负荷；其余为三级负荷。 (3) 低压配电系统采用220/380树干式与放射式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电，对于照明及一般负荷采用树干式与放
第一章编制说明 某某工程由广东某某公司筹建，某某设计院，由某某公司监理。 1.编制依据 . 设计图纸 甲方提供现有的设计图纸。 . 建设单位各类招投标文件 1.3.现行的施工验收规范 ①《给水排水管道工程施工及验收规范》 ②《采暖与卫生工程施工及验收规范》 ③《自动喷水灭火系统施工及验收规范》 ④《通风与空调工程施工及验收规范》 ⑤《压缩机、风机、泵安装工程施工及验收规范》 ⑥《电气装置安装工程及以下配线工程施工验收规范》 ⑦《电气装置安装工程电气照明装置施工及验收规范》 ⑧《电气装置安装工程电缆线路施工及验收规范》 ⑨《火灾自动报警系统施工及验收规范》 ⑩其他相关的施工验收规范 第二章工程概况 1.工程简介 本工程位于**村，机楼建筑面积6740M2，属钢筋混凝土框架结构，建筑层数六层，其中地下消防水池面积为408M2；仓库建筑面积1951M2，建筑层数二层，属钢筋混凝土框架结构。 . 施工内容 . 给排水分部 2.1.1. 生活给水系统 2.1.2. 生活排水系统 2.1. 3. 空调给水系统
2.1.4.消防给水系统 . 电气分部 2.2.1. 动力配电系统 2.2.2. 照明配电系统 2.2. 3. 防雷接地系统 2.2.4. 火灾自动报警系统 . 通风空调分部 2.3.1. 中央空调系统 2.3.2. 通风系统 2.3.3. 新风系统 2.3.4. 防排烟系统 . 工程特点 . 平面布置比较紧凑。 3.2.各类设备繁多，对各个工种交叉作业配合要求高，高空作业范围大。 3.3.功能系统齐全，安装专业性较强，对施工管理人员的素质要求较高。. 本工程环境条件较好，有利于搞好文明施工建设。 4.工期要求 拟定于2005年9月日开工，2006年6月日完工。总工期为天。 5.质量要求：优良工程。 第三章施工管理及施工组织 ．机电安装管理架构 ．分部项目部人员构成
高速公路隧道机电工程售后服务方案 售后服务承诺：我方承诺在售后服务期内，我公司本着信誉第一，服务业主的精神，按照招标文件要求，设立专业售后服务部，随时向业主提供优秀的售后服务工作。 一、技术支持 缺陷责任期满后，业主有可能对系统进行改进、扩展或增加相应设计，我方将提供系统的全部软件和硬件，以及修改软件所需要的工具的备件。我方仅收成本价。并要求各供货商书面保证说明他们对其产品提供为期十年的支持保证和免费咨询服务。 缺陷责任期之后，我公司仍将为业主提供免费技术咨询和多方的优惠条件；随时向业主提供各种改进系统功能和性能的新技术新产品信息和改进方案。 软件修改 如果将来业主提出要将系统升级，本投标人将以优惠的价格对软件、硬件进行升级。． 其它服务
缺陷责任期结束后。如果业主希望签订各个系统和设备的维修工作协议，我方将以最优惠的条件完成。对系统大修、改造等工程项目，业主不能实施或需要我方参与实施的，我方将以最优惠的条件完成。 服务质量跟踪机制 1、质量跟踪服务 我们为每个工程项目建立项目文档资料，每次售后服务都记录故障部位、故障原因、处理结果，并要求用户代表签署确认，然后把记录存入项目文档资料夹，日后随时跟踪查询；公司质量控制部门负责对各项目售后服务人员工作考核，考核依据是定期对各工程文档中的售后服务记录表进行抽样 追踪确认，以确定本项目售后服务人员的工作质量和工作效率； 公司总部的质量控制部门不定期（至少每季度一次）向各个用户发出工程质量调查函，听取用户的意见和接受投． 诉，并以最快的速度调动本部技术资源解决用户问题。 2、回访服务 工程结束后，我方将经常与用户联系，并由专人对用户进行回访，了解系统设备的运行状况，悉心听取用户对我方提供
机电安装施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
机电安装施工方案 一、机电安装施工部署 （一）、机电安装部署 1、施工部署的原则 （1）施工部署的原则是：均衡、有序、立体交叉作业，机电工程与结构、装修工程密切配合、及时插入，确保工程按期完成。 （2）以整个工程的合同工期要求安排施工总进度，总工期目标就是总进度的最后期限，在确定总进度的基础上，提出确实可行的施工方案。 各施工阶段的安排 各施工阶段的主要工作内容如下： （二）、施工准备 施工准备的内容
施工准备工作的基本任务是：为安装工程的施工建立必要的管理、技术和物质条件，在总承包的统一协调下统筹安排施工现场、施工管理组织机构和劳动力。施工准备工作的主要内容为：安装工程项目组织机构的建立，建立健全各项管理制度和管理工作程序，技术准备，劳动组织准备，施工机具准备，工程材料（设备）准备，施工现场准备。 1、技术准备 技术准备工作包括施工图纸会审，学习并熟悉设计要求、标准、规范，编制施工组织设计，编制施工进度计划、劳动力计划、机具设备计划、工程材料（设备）计划，施工技术交底，交（竣）工资料目录及表格准备。各项准备工作的内容及责任人见下表：
2、劳动组织准备工作 （1）按照劳动力计划的要求，公司人力资源部配合项目经理部组织施工人员，按进度要求分批进场； （2）按照计划要求落实特殊作业人员的培训和办理上岗操作证；
（3）施工人员进场后立即进行入场安全教育、防火教育、文明施工教育； （4）向施工人员进行工程施工组织设计、进度计划、技术交底。 3、施工机具准备工作 （1）公司工程部配合项目经理部按照计划要求落实施工机具，按进度要求组织进场； （2）进入现场的施工机具应经过维护保养，确保完好、可靠，计量器具应经过有关部门的校验或检定，确保其准确、可靠； （3）需新购置的施工机具应及时按照计划要求组织采购； （4）施工机具进入现场后应立即按照施工平面布置的要求安装就位。 （5）本工程主要施工机具如下： 4、工程材料（设备）准备工作
医院建设机电安装工程施工组织设计方案
目录 1. 总体指导思想 (3) 2. 工程概况 (3) 3. 施工组织部署 (10) 4. 项目深化设计 (17) 5. 各分部分项工程的主要施工方法与技术措施 (23) 6. 确保工程质量管理体系与措施 (141) 7. 确保安全生产、文明施工管理体系与措施 (156) 8. 工程进度计划与措施及施工网络图 (169) 9. 确保工程进度计划及技术施工措施 (174) 10. 资源配置计划 (185) 11. 施工总平面图及临时用地表 (192) 12. 施工中与其他单位的配合 (194) 13. 工程资料管理 (210)
1.总体指导思想 本工程工程量大，工期紧张，涉及的专业较多。针对其特点，本公司发挥人员、技术、机械设备、施工管理上的雄厚优势，运用先进的施工技术，采取科学的管理，精心组织施工。充分考虑与土建、装修工程及其他专业的施工配合，机电安装本着“先干管、后支管”的原则进行，先安装地下室部分主干管线、管井内立管，再安装各楼层水平干管，最后在末端设备安装完后进行支管的接驳。对于管井内的多根立管，应本着先里后外、先大后小的顺序安装。本工程单层面积较大，采取分层作业，各专业工序穿插进行的原则组织工程施工。以一流的管理、一流的施工，铸造过程精品，让业主满意总体目标。 1.1.编制依据 (1)中华人民共和国制定的有关工程建设的法律、法规。 (2)中华人民共和国建设部制定的现行政策、规范和标准。 (3)本工程的投标施工组织设计根据招标文件、施工蓝图、招标答疑，以及国家的现行的技术规范和安徽省的地方性文件及规程。 2.工程概况 本工程由给排水工程、电气工程、通风空调工程、消防弱电工程等组成。 2.1.给排水工程 本工程的给排水工程包括给水系统、雨水系统、排水系统、消火栓系统、气体灭火系统、热水系统、自动喷淋系统。
机电安装工程施工组织设计方案(新) 在酒店工程建造中，机电工程在整个施工过程中占有比较重要的地位，我公司在项目管理架构中，设置成立一个机电部，并要求各机电专业分包商在工地指定专门的联络人，在机电经理和机电部的协调下，共同研究改善与机电相关的各项工作，保证机电安装顺利进行。共同研究改善设备安装质量，确保试车运行一次通过。多点联络、多点沟通、相互理解、相互支持保证整体工程能顺利、依时、优质完工。机电组织架构图如下图 七、机电专业分包单位的管理 1、坚持公正平等的专业分包管理原则 无论是总承包商的专业分包队伍或业主指定的专业分包队伍，都是为建造本工程而走到一起来的，只有依靠大家团结一致，共同奋斗才能依期优质完成建造任务。因此我公司将公正平等对待所有专业分包商。在总平面管理中，根据各专业分包商的施工时段和实际的需要合理地分配施工用地及材料堆放场地，并严格要求所有分包商按照国家和当地政府部门的要求，做好安全培训，现场文明施工并参加总承包商组织的安全生产和开展文明施工的各项活动，包括定期的安全检查和评比会议。 2、督促各专业分包商的设备和材料审批 各专业分包商进场后，总承建商将根据总进度计划的要求，提醒和督促各专业的分包商及时组织相关材料和设备进场。在进场前组织他们及时向业主提供相关材料和设备的样板报批，未经业主批准的材料和设备，总承包商将阻止进场。已经进了场的不合格材料组织有关分包商及时清退。 3、严格执行施工技术控制措施 本工程要求所有专业分包单位提供对所有的分部工程和重大设备的吊装、重要工序的质量控制方式，如设备层冷冻机等设备的吊装、水压试验、调试等编制施工作业指导书或施工方案，内容包括施工程序、重点技术质量控制要求、人员配置、质量检验标准、计量器具配置、安全技术要求等内容。上述作业指导书和技术方案的编制要确保具有可操作性，且能够充分保证施工质量。 4、加强图纸会审和技术交底控制措施 本工程施工过程中，我司将配合业主施工单位组织，设计单位或监理单位的各系统施工图纸会审，重点解决各专业施工接口管理和相关技术管理人员对系统的熟悉，及时发现问题寻找解决办法，以避免返工对质量造成的影响。并进行设计图的深化管理综合建筑施工图（Combined-builders’-work Drawings）的准备和综合建筑设施施工图（Combined-services Drawings）的准备，业主已安排设计单位制作在实施过程中我们会严格监督检查。 5、加强施工现场文件的管理 5.1指定专人负责现场文件的领发、登记、借阅、保管、回收、整理等管理工作。
隧道机电工程施工组织设计书 1 机电工程总体施工方案及方法 按照招标文件技术规范要求，我公司为本工程项目选用了知名品牌的高性价比的设备，各项指标满足招标文件要求。 本项目机电安装工程工期规划：根据本工程特点及工程量大小，在隧道具备机电工程施工条件后，我方计划在12个月时间内完成本工程的通风、照明、消防、监控、供配电系统的安装及调试工作。 针对本项目特点，我公司拟采取以下实施方法： 交叉平行施工法：安排多个作业工班、小组同时进行多项工程的施工。 分项施工法：各分项工程自成体系，根据这一特点，可采用分项施工的方法，如照明设施等，组织独立的小组进行施工。 流水作业方法：为保证工序的衔接和工程进度，在条件成熟的情况下，采取流水作业方式，提高施工效率。 1.1 施工准备方案 在接到中标通知书后，按照业主的工期要求，在项目开始实施前7天内做好各项准备工作，其主要内容如下： 做好人员、机械设备的调配工作。编制详细的项目实施方案和项目实施组织设计，报业主和项目经理审批。 在项目技术负责人的主持下，组织各分系统的工程技术人员，对系统方案进行研讨，充分理解业主对系统的各项要求，制订框架方案，为联合设计做好技术准备工作。
购买相关技术标准，并组织相关技术人员进行学习，熟悉各项技术标准和要求。 做好技术分工，明确各部门及各主要技术人员的职责范围。并做好技术交底工作，为项目实施的有序进行，打下良好的基础。 1.2 施工定测方案 根据设计资料核定电缆规格、路由走向、长度及敷设位臵。 根据设计资料测量检查各设备安装位臵，检查预埋件，明确是否符合建筑界限标准。 根据复测结果确定施工的关键点，制定关键点的施工措施及质量保证措施。 1.3 电缆桥架的施工方案、方法 1.3.1 施工方案 施工中，分多个作业小组，尽量形成流水线作业，即打眼、桥架安装、调整同时进行，确保进度。 1.3.2 施工方法 根据设计图纸，进行施工现场调查，了解电缆沟地面起伏度和侧壁平整度，根据各起伏点的不平整性，沿隧道做好标识，并做好记录。 采用粗测法进行水平定位，根据初测的结果，用测量尺逐点定位。 对于支架底部不平的地方加工非标支架及垫铁进行调整，个别情况可视具体情况微移。全部安装完成后，根据整个隧道的走向，进行调整，确保支架平直、美观。
商业建筑机电安装工程施工方案 第1节通风空调工程施工方法及技术措施 一、通风空调设备安装 通风空调设备到现场必须进行开箱检查。根据供货合同和设备装箱单清点数量，根据施工图纸，核对设备的名称、型号、机型、电机、传动连接方式等，还应检查外表是否有明显变形或锈蚀、碰伤等。检查核对数据应做好记录，填写《设备开箱记录表》，并由建设单位代表、供货商、施工方共同签字，检查资料作为竣工资料备用，应做好保存。设备开箱检查完毕后，符合要求的设备做好保管或直接搬运至现场安装。 （一）设备运输方法 1.冷冻机房设备吊装运输 冷冻机房设在十八层，其标高为68.6m，冷冻机房层高为8m。在机房内的主要设备有：6 台430USRT 螺杆式冷水机组、8 台冷冻水泵、8 台冷却水泵、4 台345kW 风冷螺杆式热泵机组、6 台供暖循环水泵。机组最大重量约为10t，属于大型设备。 冷冻机房设备的吊装是本工程的重点难点，其吊装运输需编制详细的吊装方案，吊装方案将由专业起重运输工程师编写，并报总工程师、建设单位及监理工程师批准实施，实施人员由具有起重操作证的人员负责，施工过程将严格按照起重安全施工规程实施，确保吊装人员、设备的安全。
具体的吊装方法见“工程重点难点分析”章节。 2.冷却塔的吊装运输 六台低噪声不锈钢方形逆流冷却塔布置在三十六层天面，其吊装运输为散件，现场组装，采用土建总包单位的塔吊进行垂直运输。 3.风柜、风机等设备运输 风柜、风机分布在大楼各层，其垂直运输主要利用土建总包单位的塔吊运输，重量较小的利用施工电梯或楼梯进行垂直运输，人工进行搬运，水平运输采用叉车或人工进行搬运。设备运输，应注意搬运和吊装的绳子不能捆在转子、机壳和轴承盖上，绑扎的绳索应固定在设备的吊装孔（位）上。吊装时应注意安装方位及顺序。 （二）冷冻机组、热泵机组的安装 螺杆式冷水机组、热泵机组安装工艺有以下几点。 1.安装前准备工作 （1）按照设计图纸尺寸放出纵向和横向安装基准线； （2）由基础的几何尺寸定出基础中心线； （3）比较安装基准线与基础中心线的偏差，确定最后的安装基准线。若安装基准线与基础中心线的偏差很少，则按基础中心线作安装基准线安装；若偏差较大，则修改设备基础以达到安装基准线要求。（4）安装基准线确定后，对设备底座位置进行定位，定出底座垫板的位置。 （5）用水准仪测出底座垫板位的标高，确定安装的标高基准。 2.做好上述准备工作后，按如下次序进行安装：
第七章机电工程施工方案与技术措施 第一节机电施工部署 一、施工总体部署 通过仔细审阅图纸和招标文件，详细了解施工范围内机电专业的各个系统，弄清本机电施工范围、与机电专业分包及独立分包等的施工界限划分，甲供设备的供应与安装等，统筹制定本机电施工的协调和管理内容，包括机电各专业管线综合平衡的设计、公用支吊架的设计协调和管理，机电各系统工程联合调试及竣工验收;与专业分包、独立分包的交叉施工与协调管理工作。按照招标文件条件和投标文件全部内容，全面履行责任与义务，在业主的立场上协调、管理各专业分包方、分供方的工作。中标后，立即组建完善的机电部施工管理机构，纳入工程总体施工管理机构中，同时建立机电施工管理制度，定期检查，确保本工程机电系统施工在强有力管理、协调、配合下，顺利全面建成。 机电部施工管理组织机构中配备相当数量的富有类似工程施工管理 经验和较高技术水平的专业工程师，对各个机电分包的施工实施全过程、全方位的对口管理、协调、配合与服务。聘请具有丰富的设计、施工管 理经验的机电工程方面的专家作为本工程的技术顾问，充分发挥其丰富 的管理经验和先进的技术优势，为本工程机电系统的施工提供技术和管 理支持。通过采用先进的施工管理模式和手段，进一步提高机电工程的 施工和管理水平。根据本工程机电施工的专业特点，在分包单位的选择 与进场、技术应用、施工资源、施工技术、 系统调试、竣工验收、售后服务、垂直运输、样板施工、进度控制等 重要方面，积极采取针对性措施，进行重点地管理、协调、配合与服 务。 二、施工区段划分 1.总体部署思路 根据本工程的结构特性和施工总进度计划的安排，机电安装的整体施工可以依据"分区分段分层施工、流水作业、分区调试、整体联动调试"的原则来进行部署。
泵站机电设备安装工程 施工方案 SANY GROUP system office room 【SANYUA16H-
***市城区快速路工程（二期）四十七中中雨水泵站机电设备安装工程施工方案 1工程概述 1.1***市中心城区快速路工程（二期）雨水泵站安装工程由机械设备安装、工艺管道安装、电气设备安装及自控设备安装组成组成。泵站机电设备及金属设备安装工作内容有8台立式轴流泵，单机容315KW，总装机容量2520KW。主要工程项目有： 1、900ZLBc-100型立式轴流泵8台及配套电动机3台，起重设备、生活、技术供水系统等。 2、进出水铸铁闸门及启闭机安装8台，固定台格栅除污机4台，输送机1台。 3、供变电系统：二台SCB10-1600KVA/10/6KVY变压器及电气一次、电气二次、电缆工程、照明工程等。 4、机械设备自动化控控制系统。 1.2本工程设计单位为***市市政工程设计研究院。 1.3本泵站为***市中心城区快速路工程（二期）的配套工程。为该地区防止水患自然灾害起十分重要的作用。因此我总公司对本工程十分重视，在施工期间安排足够的技术人员及优良的安装设备，精心安排安装施工，确保本站机电设备的安装质量及安装工期，按时投入使用，使本工程发挥应有的投资效益。 1.4机电设备安装施工方案、措施编制的依据
1、***市中心城区快速路工程（二期）雨水泵站施工招标文件， 2、***市市政工程设计研究院设计的***市中心城区快速路工程（二期）雨水泵站工程的招标阶段设计图纸。 3、现场踏勘记录。 3、国家及省内颁发的有关水利水电工程建设有效的现行法律、法规及地方性法规。 1.5施工方针及承诺： 1、对本工程施工的总方针为优化施工组合，优化施工方案，精心进行施工，确保工程质量，以最低的工程造价按期提供用户满意的优质工程产品，建成后为用户提供良好的售后服务。 2、承诺： 我公司若中标承包**排涝站机电设备安装工程，可郑重地向业主及监理单位作出如下承诺： （1）保证按《泵站技术规范》（安装分册、验收分册）SD204–86及其他规范的要求，按《质量评定标准》评定，工程质量等级达优良。 （2）保证按招标文件规定工期完成承包合同范围内的全部机电安装任务，保证确保2008年3月20日以前完成电设备安装任务，确保交付使用 （3）保证本工程不转包，不分包。 本公司能够提出上述承诺，是因为本工程的设计单位天津市市政工程设计研究院，能为本站提供优良的设计，有经验丰富的建设、
隧道机电工程施工方案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
六、施工组织设计 1、总体施工组织布置及规划 施工组织机构 为确保本工程质量创优并按期建成，我公司将成立鹤大高速公路小沟岭至抚松段机电工程项目部，该项目部代表我公司对本工程全权负责，根据招标文件对整个系统工程的总体施工进度安排，兼顾整个施工过程中工程的劳动组织和施工协调，全面行使指挥、调度和组织、管理的职能。 项目经理部设项目经理1名，总工程师1名。拟成立工程技术部、物资采购部、质检部、安全环保部、综合部、计划财务部及软件开发部，工程技术部下设2个系统专业施工队。各施工队由相应的技术人员负责管理，各组中人员都参加过以往多条高速公路机电系统工程的施工，具有丰富的实践经验，完全能保质保量和按时完成本次工程。 对业主指定人员进行培训的教师将由各分系统负责人担任，缺陷期及以后的维护人员将从本工程中的专业工程师中产生，并在当地成立售后服务部，履行职责，为本工程提供优质的售后服务。 拟为承包本标段工程设立的组织机构如下： 人员分工（1） 项目经理部职责 在业主及监理工程师的指导下，履行项目合同，执行业主和监理工程师的相关（2） 项目经理职责 全面贯彻实施质量方针和质量目标，对工程质量负全面领导责任。 加强内外协调，全面负责施工组织，对工程工期负主要领导责任。 负责本项目质量保证体系的建立，确保质量保证体系的有效运行。 组织编制质保实施细则，审定内部质量指标，定期组织工程质量检查。 主持每半月一次的质量分析会，总结质量现状，对已发生的质量缺陷进行 处理补救。 总公司 技术部（硬件技术支软件部（软件技术支项目经理 项目总工程师 工程技术部 物资采购部 质检部 安全环保部 计划财务部 综合部 软件开发部
±0.000以下机电工程预埋施工方案 第一节工程概况 按照招标文件及相关图纸，机电工程工作范围为±0.00层及以下的全部机电预埋工作，内容包括：±0.00层楼板和梁，地下室结构、桩承台所有的机电预埋工程。 第二节主要施工方法及技术措施 2.1套管的安装 2.1.1 套管制作要求 1）套管用材 2）为施工需要，统一原则如下：对于DN≤40小口径穿管，无需保温时均采用DN80套管，需保温管均采用DN125套管。外连续墙按业主要求，适当放大。 3）楼层上，部分需穿越钢结构的管线放置套管原则：预留洞DN≤350时，不做套管，仅在钢结构留洞边，作40mm防火涂层。 4）刚性套管
注：L=L'-10mm,为确保钢结构模板封闭，套管两端均缩短5mm。L为摸板宽度,L'为套管实际长度。 图4.1.2.1 刚性套管 5）刚性防水套管 注：同上 图4.1.2.2 刚性防水套管 6）穿越楼板套管 图4.1.2.3 穿越楼板套管 7）套管油漆要求：
钢制套管除外墙，水池用以外，套管内壁刷防锈漆. 2.1.2套管安装 套管安装须确定位置的准确性；并按图核对套管数量，以求套管安装数量的精确性。 1）套管安装前应认真核对图纸，再次确认套管管径以及数量； 2）与其他专业配合，进行测量，核实并确认现场具体轴线位置以及水平基准点等基准坐标； 3）按照图纸标志位置和参照尺寸、现场基准坐标，确定套管的标高、纵横坐标； 4）将我方所确认的套管位置，以书面形式（或局部剖面图纸）通知专业施工单位，以便对方审核确认； 5）配合专业单位进行套管安装：套管安装应牢固，不得有晃动，需加固处理时，可用短筋搭焊，接在结构主筋上，但在处理前需与设计监理单位协调，避免破坏建筑结构强度； 6）安装中，应不断复核套管的座标和标高尺寸，以及套管的水平度，一旦发现偏差大于允许范围，立即整改； 7）对于穿越连续墙的防水套管，为防止外部地下水渗入，在安装前可用3mm 钢板烧焊在套管两端，以作暂时封堵；朝户外端面可作防锈（防锈漆两度）和防水处理（沥青漆一度）；待日后总体开挖施工时，再割开进行穿管施工； 2.1.3套管回填处理 各类管线穿越套管，回填示意图见下表：
公路隧道机电安装施工方案 一、工程概述及工程范围：本工程为太原至澳门国家重点公路山西境晋城至济源段高速公路第三合同段机电安装工程。本工程范围包括隧道第三合同段为晋济高速公路中、短隧道通风、照明系统工程（月湖泉、拍盘隧道除外）。 第三合同段：晋济高速公路中、短隧道通风、照明系统工程包括全线七座隧道的通风、照明系统（月湖泉、拍盘特长隧道除外）。 （1）、东耿窑左右洞起止里程K0+325- K0+580,全长255m 施工内容为：隧道运营照明系统选用光通效率高、穿雾能力强、光线柔和 的高压钠灯作为主要照明灯具，基本照明采用100W高压钠灯双侧壁交错布置； 加强照明段辅以400W 250W 150W高压钠灯照明，两侧对称或交错布置。 隧道照明配电采用树干式加放射式的配电方式。隧道内照明配电箱设置两种形式，即加强照明配电箱和基本照明配电箱。 隧道接地系统采用TN—S 系统。 （2）、苇元隧道右洞起止里程K3+470-K4+200,全长730m左洞起止里程 LK3+460-LK4+21Q全长750m 岩后隧道右洞起止里程K9+575-K10+375,全长800m左洞起止里程LK9+590-LK10+43Q全长840m朝阳2号隧道右洞起止里程K16+755- K17+340,全长785m 左洞起止里程LK16+540- LK17+825,全长825m。 施工内容为：隧道运营照明系统选用光通效率高、穿雾能力强、光线柔和的高压钠灯作为主要照明灯具，基本照明采用100W高压钠灯双侧壁交错布置； 加强照明段辅以400W 250W 150W高压钠灯照明，两侧对称或交错布置。 进出口端引道照明的设置长度为135m应急照明采用基本照明中100W高压钠灯的1/4作为应急照明使用，单侧布置，采用UPS虫立供电。
重庆桃源居九十区机电安装施工方案 编制人： 审核人： 审批人： 2018-1-19 目录
第一节机电工程的施工部署 1.机电安装工程总体安排 本项目工期目标紧、质量标准高，为了保证机电各专业工程，高标准如期完成施工任务，需综合考虑各方面的影响因素，做到各施工作业面充分，前后工序衔接连续，既立体交叉，又均衡有节奏，做好各个施工阶段与各个相关专业的配合，以确保工程施工按照总进度计划顺利进行。 1.1技术准备 拿到图纸后进行图纸会审，并着手进行机电BIM的深化设计工作。协调机电各专业的布置，提供土建预留预埋的综合图、提出材料计划、劳动力计划、施工机具需求计划； 组织具有丰富工程管理和施工经验的技术人员，根据工程进度计划，提前编制详细的各分项工程施工方案、技术交底、工人培训资料等； 做好设备运输路线图，提出路线图上需要土建配合的需求，如哪些墙体后砌、哪些设备基础影响设备运输，需要待设备运到位后方可制作基础等。 1.2各施工阶段的部署 1）施工前期
建立项目管理各项制度及联络机制，包括机电安装工程有关的各项制度，建立同业主、监理、设计院、政府主管部门以及项目内各专业之间的联络机制，保证沟通渠道畅通。 根据总的施工进度计划，制订机电的施工进度计划和设备材料进场计划、劳动力计划、预制加工计划等。 2）结构施工阶段 主要做好预埋预留和防雷接地的工作。随结构施工进行，预留预埋一定要根据深化设计综合排布图纸和业主的技术要求进行，强化核对检查制度，防止漏埋、错埋。 后期各安装专业按照深化设计综合排布图纸进行安装，不会造成预留预埋的管盒、洞错误，从而机电安装整体效果美观。特别是地下室的排水管预埋标高和机房、井道、幕墙等部位的接地点预埋以及外墙防水套管预埋等很重要。 3）安装施工阶段（配合服务） 以安装工程施工为先导按照“先下后上，先主管后支管，先预制后安装”的原则，实行平面分区、立体交叉作业的流水式施工方法。根据总体工期计划，明确各类设备、材料进场时间根据事先组织协调编制好的设备进场计划组织设备进场，根据吊装就位方案实施设备的吊装就位。 4）装修施工阶段（配合服务） 在装饰工程施工中，组织协调装修与安装工程要积极协调配合，特别是作好吊顶工程中的吊顶内的各种管线、灯具、喷
潮州供水枢纽库区防护工程 机电设备安装施工方案 1、工程概述 本标段工程范围包括十个电排站（铺头内围电排站、铺头新围电排站、黄山坑围电排沐潭头围电排站、金丰围电排站、克安围电排站、绿竹围电排站、西林围电排站、西林下坑围电排站、二唐围电排站）的机电设备的采购（设计、制造）、运输、保管及其安装与调试等。 2、设备、材料的米购 2.1设备、材料米购范围 包括水泵、电动机、机组软启动器、电动葫芦、拍门及其配套设备、专用工具吊具、备品备件等的采购及基础埋件等材料的采购。主要工作量见表18-1表18-1 主要机械设备采购工作量表
2.2设备、材料采购程序及方法 2.2.1设计、制造单位的选择。 选择三家以上有设计资质且具有良好的商业信誉和业绩及相应设备设计、生产制造经验的厂家，并对其进行评审、审查后选出合格供方。与选定的生产厂家签订合同后即将一份副本提交监理人，待监理批准后进行采购。 2.2.2采购程序 建立组织采购机构-熟悉合同、掌握有关设备技术性能参数 -根据施工进度的安排编制设备、材料采购计划 -计划经项目总工审核 -经项目经理批准 -物资装备部门询价-评审、确定合格生产制造厂家-签订合同。 2.2.3采购组织机构及职责 由工程项目部物资装备科负责设备的采购、运输、入库、保管，下设采购组、运输组、仓库保管等，具体职责如下： (1)物资装备科：与技术部门共同制订设备米购计划、运输方案、保管措施。 (2)采购组：负责设备和材料的采购工作；参与采购计划的制定并实施。 (3)运输组职责：主要负责装卸、运输、安全技术措施的制定并实施，运输车辆的维修、保养工作。 (4)仓库职责：负责设备的验收、保管、维护及出入库管理工作。 2.2.4采购方法 按与选定的设计生产厂家签订合同项目进行采购。采购过程中严格按生产技术标准、材质控制技术标准等利用检测工具等检查验收合格后方可发运现场。 2.3设备采购计划 基础埋件材料依据工进度适时进行采购，其主要设备采购时间安排见表18-2 表18-2 设备米购计划表
中国建筑工程总公司 CHINA STATE CONSTRUCTION ENGRG CORP 新天国际城商业项目室机电工程 施工组织设计 中建三局集团有限公司 二零一四年三月二十六
目录 1.编制依据 (1) 1.1.合同 (1) 1.2.工程地质勘察报告 (1) 1.3.经过有关部门审批的有效施工图 (1) 1.4.工程所涉及的主要的或行业规、标准、规程、法规、图集，地标准、法规 (2) 1.5.工程局质量、环境、职业健康安全管理体系标准文件 (5) 2、工程概况 (5) 2.1.工程基本概况表 (5) 2.2．机电安装工程概况表 (6) 2.3.自然条件 (14) 2.4.工程重点、难点分析及对策 (16) 3.施工部署 (19) 3.1.工程目标 (19) 3.2.项目管理机构设置原则 (20) 3.3.任务划分及总、分包管理 (30) 3.4.施工阶段划分及各阶段施工部署 (32) 3.5.施工准备 (36) 4.施工进度计划 (45) 4.1.工期目标 (45) 4.2.进度计划 (46) 5.施工总平面布置 (46) 5.1、临时设施布置及规划 (46) 5.2、现场办公室 (48) 6.主要分部（分项）工程施工法 (48) 6.1、给排水工程 (48) 6.2、采暖通风空调系统施工法 (66)
6.3、电气系统施工法 (92) 6.4、专项施工案 (112) 6.5、联合调试 (135) 7.各项管理及保障措施 (182) 7.1.质量保证措施 (182) 7.2.技术保证措施 (195) 7.3.工期保证措施 (196) 7.4.降低成本措施 (197) 7.5.安全消防保证措施 (198) 7.6.施工现场环境保护措施 (201) 7.7.文明施工与CI (201) 8.主要经济技术指标 (201) 8.1.质量目标 (201) 8.2.工期目标 (201) 8.3.安全及文明施工目标 (201) 8.4.科技进步目标 (202) 8.5.节约投资目标 (202) 8.6.施工环境目标 (202) 9.施工进度计划图 (202)
最新资料，word文档，可以自由编辑！！ 精 品 文 档 下 载 【本页是封面，下载后可以删除!】
施1-3-1 建筑设备安装工程 施工组织设计（方案） 工程名称：广州骏威客车有限公司易地改造项目1号联合厂房 工程地点：广州市白云区石井镇石沙路451号 施工单位：广州市第三建筑工程有限公司 编制单位：广州市第三建筑工程有限公司审批单位： 部门：广州骏威客车有限公司易地改造部门： 联合厂房项目部 单位技术负责人：审批负责人： 编制人： 编制日期：2003年4 月21 日审批日期：年月日
目录 第一章工程概况----------------------------------------------------------- 1 第二章施工现场组织机构配备情况--------------------------------- 4 第三章施工进度计划及各专业工种的协调------------------------ 6 第四章主要分部工程施工方法和工艺------------------------- 8 第五章质量、安全、生产目标及保证体系和保证措施--------- 49第六章文明施工管理方案---------------------------------------------- 57 第七章系统整体调试----------------------------------------------------- 59 第八章竣工验收---------------------------------------------------------- 60 第一章工程概况
隧道机电安装施工组织 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
中天假日方舟路网工程项目 对门山隧道机电安装施工组织设计方案编制人： 审核人： 批准人：
目录
配电柜的安装........................................... - 13- 配电箱安装............................................ - 14 -
灯具调整与调试 ........................................ - 23 - . . . . . . . .
机电安装施工组织设计 一、工程概况 、工程概述及范围 对门山隧道为狮都路上的重要组成部分和控制性工程，道路规划红线宽度40m，该道路工程包含1座隧道——对门山隧道。根据道路布线情况，隧道分为左右线双向通行，分为1号、2号两个隧道： 1号隧道左线，里程为LK0+905～LK1+110，长度为205m，短隧道，1号隧道右线，里程为RK0+910～RK1+070，长度为160m，短隧道； 2号隧道左线，里程为LK1+160～LK1+790，长度为630m，中隧道， 2号隧道右线，里程为RK1+115～RK1+766，长度为651m，中隧道。1号2号隧道均采用上下行分离式独立双洞，为双向六车道。根据合同，对门山隧道机电工程具体内容如下：隧道低压配电系统（低压配电室开关柜的输出端，即380V以下设备及线路部分，含UPS、EPS、低压动力供电电缆、照明供电电缆等，不包括高低压供电设备部分、高压线路）、隧道通风设备（含线路）、隧道照明设备（含线路、灯具、人行和车行横洞照明）、隧道通行标示（含线路、灯具）、控制用房照明（含线路、灯具）、隧道监控、应急电话及广播、消防、仪表及以上系统的防雷接地等。 、编制原则与依据 本施工组织设计严格按照以下原则编定： 1、严格遵守招标文件明确的施工规程、规范及工程质量验收评定标准。 2、充分贯彻“质量第一、安全第一”的基本方针，精心组织施工，确保优良的施工质量和安全文明生产。 3、科学组织施工生产，以保证工程质量及工程进度为主要原则。 4、严格执行质量保证体系规定的工作程序，坚持对施工现场及施工全过程严密控制，坚持科学施工、动态管理、灵活调度的原则。
机电安装工程设备二次运输方案 1 项目概况 优胜广场项目位于北京市丰台区，广场主要功能包括甲级写字楼、会议厅和少量辅助性的餐饮和商业。项目总用地面积1011m2，总建筑面积约153783m2，共63层（其中地上58层、地下5层），设计高度303米。 1. 工程合同造价与范围： 优胜广场项目机电工程合同造价约3.83亿元；承包工程包括：1.1机电设备安装、建筑智能化工程进行材料、设备采购、安装、调试、验收、保修、必要的深化设计。 1.2建筑智能化系统：建筑设备集成管理系统、建筑设备监控系统、能源管理系统、安全防范集成管理系统（含视频监控系统、入侵报警系统、出入口控制系统、电子巡更系统、无线电对讲系统、一卡通管理系统）、停车场管理系统、公共/应急广播系统、公众信息系统、UPS 配电系统、机房工程等；包系统深化设计、检测、调试、验收、培训等所有内容，停车场管理系统要办理相关营业手续。 1.3各设备机房环保处理工程 (专业工程暂估价项目) ：各种设备基础及防震支吊架等制作、安装，噪音处理等。 2. 相关单位： 发包人：优胜房地产开发有限公司 设计单位：北京市建筑设计研究院
监理单位：北京工程建设监理公司 总承包单位：中建三局有限公司 3 施工进度总要求： 计划开工日期：2010年X月X日；计划竣工日期：2012年X月X日前 3.1 2010年X月X日前完成机电、建筑智能化安装工程（配合精装修部分除外）； 3.2 2010年X月X日前完成完成机电、建筑智能化系统联动调试； 3.3 2012年X月 X日前完成各专项验收； 3.4 2012年X月X日竣工验收。 4 机电工程各专业工程设备分布概况 4.1 电气系统工程概况 本工程电气系统有：低压配电系统、动力、照明系统、智能照明控制系统、漏电火灾报警系统、智能应急疏散指示系统、分布式光纤在线感温报警系统、智能电力监控系统、防雷接地系统等。 4.1.1变配电系统 本工程从丰台区的110KV变电站引来三路10KV电源至负1层的高压配电室，三路电源二用一备，二路电源同时分段供电，中间设联络开关，当任一路工作电源失压时，通过BZT自动操作联络开关，第三路备用电源能通过联络开关投入工作。由高压配电柜放射式送电至各变压器。 工程设备安装容量为20036kW，分别在负1层、15台、30台及
第一章工程概况 1.1工程概要 钱江世纪城G-06龙达大厦位于萧山城北江滨地区的杭州钱江世纪城公园东路以南，滨江二路以西，东北到杭甬高速公路，西北至钱塘江滨，西南至钱江三桥，南到前解放河，东至利群河和市心路，与杭州钱江新城隔江相望。本工程由A楼、B楼、裙房和地下室组成，占地面积7216.0㎡，总建筑面积219664.6㎡，其中地上建筑面积167584.4㎡，地下建筑面积52079.3㎡。 地下三层以汽车停车库为主，其用途、分布如下：
A楼地上61层，建筑屋面结构高度248.900米，设置3层避难层（16层、31层、46层）；B楼地上43层，建筑屋面结构高度177.350米，设置2层避难层（13层、28层）；均以办公为主；裙房地上4层，主要为商场、餐饮用。 1.2工程现场条件 1.2.1工程现场管理组织 业主单位：杭州龙都置业有限公司 设计单位：中国联合工程公司 监理单位：浙江长城工程监理有限公司 1.2.2机电工程投标范围 1、电气工程：施工图中除高低压配电房安装、调试外的全部动力系统（各专业机房、设备等动力系统只施工到各专业电源箱处）；消防照明系统；普通照明系统（景观照明按专业设备算，只施工到电源箱处）；防雷接地系统（不含幕墙防雷）；不含酒店精装修的末端设备及施工； 2、给排水工程：除消防、景观水系统外的全部水系统（施工至室外距墙1.5米处）；不含酒店精装修的末端设备及施工； 3、通风空调工程：±0.00以下的地下室全部通风工程（含人防、消防）；±0.00以上的除消防、VRV空调系统外的剩余通风工程；中央空调机房、管道；不含酒店精装修的末端设备及施工；
1、工程概况 沈阳坤泰?新界一期住宅工程位于沈阳市浑南新区，是集高层住宅、网点、大面积地下车库为一体的大型现代小区。我公司总承包施工该住宅小区的14#、15#、17#、20# 楼及1#地下车库工程。 本工程由沈阳都市建筑设计有限公司设计，在保证施工需要的前提下，施工图将分阶段出图。 监理单位：沈阳建筑研究院工程师事务所。 2、编制依据 本工程采用的施工规范、检验标准目录如下： 1、建筑给水排水及采暖工程施工质量验收规范 2、通风与空调工程施工质量验收规范 3、火灾自动报警系统施工及验收规范 4、建筑电气工程施工质量验收规范 5、通风与空调工程施工质量验收规范 6、自动喷水灭火系统施工及验收规范 7、有线电视系统工程技术规范GB50242-2002) GB50243-2002) GB50166-92) GB50303-2002) GB50243-2002) GB50261-2005) (GB50200-94)
8、地面辐射供暖技术规程(JGJ142-2004 J365-2004 ) 3、施工准备 主要检验、测量和试验设备需用量一览表。 根据工程检验、测量的需要配备各种设备，具体情况见附表一。 4、给排水工程 生活给水管为PP-R管，管道阀门采用塑胶壳不锈钢芯球阀。地面以上排水管选用UPVC螺旋消音排水塑料管，17#楼排水立管采用离心铸造柔性排水铸铁管，给水立干管采用PSP钢塑复合管，所有洁具采用节水型洁具。 4.1、生活给水管道 4.1.1生活给水管道安装 工艺流程： 安装准备-预制加工-干管安装-立管安装-支管安装-管道试压- 管道冲洗、消毒-管道保温 生活给水管道采用PP-R塑料管,管与管道的连接采用热熔连接；管与阀门、水表连接采用丝接，丝接接口要严密牢实。 生活给水管道PP-R施工方法： PP-R热熔原理：聚丙烯一般在270-300度之间的范围内被熔化，此时若将管材（或管件）两熔化部分充分接触，并保有适当压力，冷却后便可牢固融为一体。 主要施工机具：热熔焊机。焊机有加热板、动力源、铣旋刀及机架四部 分组成。 热熔焊机操作要领： 1）将各部件的电源（220伏交流电）、液压油管接通。 2）按下表设置加热时间： 冷却时间按管径确定，需要5-20min不等。 将待焊管材夹紧固定在机架上，若是DN110的管材，直接用机架加紧；或用变径夹具加紧。 3）将机架打开，放入铣刀，旋转固定旋纽，将铣刀固定在机架上 4）起动铣刀，闭合夹具，对管材端面进行旋削，当形成连续的切削时，打开夹具，关闭铣刀。 5）取下铣刀，闭合夹具，检查管材两端面的间隙，间隙量不得大于规定值，检查管面的对中
