凸轮机构例题

凸轮机构例题

1、已知题4图所示的直动平底推杆盘形凸轮机构，凸轮为R= 30mm的偏心圆盘,20mm，试求：

（1）基圆半径和升程；

（2）推程运动角、回程运动角、远休止角和近休止角；

（3）凸轮机构的最大压力角和最小压力角；

（4）推杆的位移s、速度v和加速度a方程；

（5）若凸轮以W = IOrad/s回转，当AO成水平位置时推杆的速度。

7

匕

题」图题4图解

1、解:

⑴ x0 = 10 = 2AO= 40mnit

⑺ 推程J药角心=lS（r ,回程运动角<5；=180° 1近休止角九=0° ,远休止角玄a才-

⑶由于平底垂盲于导路的平底推杆凸轮机构的圧力甫恒等于零，所以弧二％0

U）如團所示，取旦唯钱与水平线的夹角肯凸轮的转角G M：

推杆的位務右程再5 = x3+x3sh^-20（145b^

推杆的速度方程対V =20&JCOS^

推杆的加速度肓程为口一2%%航

<5）当也=1[|曲创池碇于水平位貫时，5M}°或顷° ,所以推杆的速度为

v= (20X LOcasS) mm.??±20Uiiitn/8

2、10图所示对心直动尖顶推杆盘形凸轮机构中，凸轮为一偏心圆，O为凸轮的几何中心，O i为凸轮的回转中心。直线AC与BD垂直，且

Q试计算：=30tnnb

（1）该凸轮机构中B、D两点的压力角;

（2）该凸轮机构推杆的行程h。

⑴由區可加.氷口两掠的巫和闻次）

母沖== arct吕［OQ# OB =arctgO. 5 = 25.565°

(2) IT S h = = (2 > 30)mir = GG ITJTI

3.如题13图所示的凸轮机构，设凸轮逆时针转动。要求:

画出凸轮的基圆半径，在图示位置时推杆的位移

推杆开始上升时总=0°,以及传动角y

题H團解

s,凸轮转角厲（设

插床凸轮机构的设计

机械原理综合训练一 题目：插床机构凸轮机构分析及综合的数学建模 班级：机自 姓名： 教师：席本强 2015年6月1日 一．设计题目:插床凸轮机构的设计 二．猜数及要求：

ψ，许用压力角[]α，从动件长度4O D l，从动件运动规律为等加、等减速运动，凸轮与曲柄共轴。已知从动件的最大摆角 max 要求： 1）按许用压力角[]α确定凸轮机构的基本尺寸。

2）求出理论廓线外凸曲线的最小曲率半径 min r计算凸轮实际廓线，在2号图纸上绘制凸轮的机构运动简图。 3）选取滚子半径 T 4）编写说明书 三：数学模型：

如图选取xOy坐标系，B1点为凸轮轮廓线起始点。开始时推杆轮子中心处于B1点处，当凸轮转过角度时，摆动推杆角位移为，由反转法作图可看出，此时滚子中心应处于B2点,其直角坐标为：

() ()00cos cos sin sin ??δδ??δδ++-=++-=l a y l a x 因为实际轮廓线与理论轮廓线为等距离，即法向距离处处相等，都为滚半径rT.故将理论廓线上的点沿其法向向内测移动距离rT 即得实际廓线上的点B(x1,y1).由高等数学知，理论廓线B 点处法线nn 的斜率应为 ()()θθδδθcos /sin ////=-==d dy d dx dy dx tg 根据上式有： ()()()()δ???δδδδ???δδδd d l a d dy d d l a d dx /1sin sin //1cos cos /00++++-=+++-= 可得 ()()()()()() 222 2////cos ////sin δδδθδδδθd dy d dx d dy d dy d dx d dx +-=+= 实际轮廓线上对应的点B(x,y)的坐标为 θθ sin 1cos 1T T r y y r x x == 此即为凸轮工作的实际廓线方程，式中“-”用于内等距线，“+”用于二 、根据运动分析写出与运动方程式 1．设从动件起始角.300=Φ 2．1）,2/1Φ<Φ升程加速区，其运动方程为：

凸轮机构习题

一、填空题 [1]___________________________决定了从动杆的运动规律。 [2]凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。 [3]凸轮机构是由___________________、____________________、 ____________________三个基本构件组成的。 [4]凸轮机构中的压力角是指__________________________________________间的夹角。 [5]凸轮机构常用的从动件运动规律有_______________________________， ________________________________________，__________________________________及__________________________________。 [6]以凸轮的理论轮廓的最小向径为半径所做的圆称为凸轮的______________________。 [7]在设计凸轮机构时，凸轮基圆半径取得越_____________，所设计的机构越紧凑，但是压力角_______________使机构的工作情况变坏。 [8]按凸轮的形状凸轮可分为________________________、____________________________、和___________________________三大类。 [9]在凸轮机构的设计中，适当加大凸轮的________________________是避免机构发生运动失真的有效措施。 [10]通常，可用适当增大凸轮________________________的方法来减小最大压力角。 [11]平底垂直于导路的直动推杆盘形凸轮机构，其压力角等于_______________________。 [12]对于尖顶直动从动件凸轮机构，在其余条件不变的情况下，基圆半径越小，机构的传动效率____________________。 [13]在直动从动件盘形凸轮机构的设计中，若基圆半径减小，则推程的压力角____________________。 [14]设计滚子从动件盘形凸轮机构时，滚子中心的轨迹称为凸轮的_____________________廓线；与滚子相包络的凸轮廓线称为_________________廓线。 [15]在凸轮机构的几种基本的从动件运动规律中，________________________运动规律则没有冲击。 [16]从动件作等速运动的凸轮机构中，其位移线图是_________________线。 [17]用作图法绘制直动从动件盘形凸轮廓线时，常采用____________________法。 [18]在凸轮机构的几种基本的从动件运动规律中，_________________________、___________________________运动规律产生柔性冲击。 [19]凸轮机构中，从动件根据其端部结构型式，一般有________________________________、________________________________、____________________________等三种型式。 [20]盘形凸轮的基圆半径是_________________上距凸轮转动中心的最小向径。 [21]移动从动件盘形凸轮机构，当从动件运动规律一定时，欲降低升程的压力角，可采用的措施是___________________________。 [22]在凸轮机构的几种基本的从动件运动规律中，___________________运动规律使凸轮机构产生刚性冲击。 [23]凸轮的基圆半径是从_____________________到__________________的最短距离。 [24]设计滚子推杆盘形凸轮轮廓线时，若发现凸轮轮廓线有变尖现象，则在尺寸参数的改变上应采取的措施是_______________________或___________________________。 二、判断题 [1]凸轮轮廓的形状取决于从动件的运动规律。( ) [2]凸轮机构中从动件选用等速运动规律时，从动件的运动没有冲击。（） [3]凸轮机构中从动件作等加速等减速运动规律时，将会产生刚性冲击。（） [4]为了保证凸轮机构传动灵活，必须控制压力角，为此规定了压力角的许用值。( )

凸轮机构习题解答

凸轮机构考试复习与练习题 一、单项选择题（从给出的A、B、C、D中选一个答案） 1 与连杆机构相比，凸轮机构最大的缺点是。 A．惯性力难以平衡B．点、线接触，易磨损 C．设计较为复杂D．不能实现间歇运动 2 与其他机构相比，凸轮机构最大的优点是。 A．可实现各种预期的运动规律B．便于润滑 C．制造方便，易获得较高的精度D．从动件的行程可较大 3 盘形凸轮机构的压力角恒等于常数。 A．摆动尖顶推杆B．直动滚子推杆 C．摆动平底推杆D．摆动滚子推杆 4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。 A．偏置比对心大B．对心比偏置大 C．一样大D．不一定 5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。 A．等速运动规律B．摆线运动规律（正弦加速度运动规律） C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律） 6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。 A．增大基圆半径B．改用滚子推杆 C．改变凸轮转向D．改为偏置直动尖顶推杆 7．（）从动杆的行程不能太大。 A. 盘形凸轮机构 B. 移动凸轮机构 C. 圆柱凸轮机构 8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。 A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆 9．（）可使从动杆得到较大的行程。 A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构 10．（）的摩擦阻力较小，传力能力大。 A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆 11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。 A. 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆 12．计算凸轮机构从动杆行程的基础是（）。 A 基圆 B. 转角 C 轮廓曲线 13．凸轮轮廓曲线上各点的压力角是（）。

凸轮机构习题答案

3-1 什么样的构件叫凸轮什么样的机构是凸轮机构凸轮机构的功用是什么 答：凸轮是一个具有曲线轮廓或凹槽的构件。 凸轮机构一般是由凸轮，从动件和机架三个构件组成的高副机构。凸轮通常作连续等速转动，从动件根据使用要求设计使它获得一定规律的运动，凸轮机构能实现复杂的运动要求，广泛用于各种自动化和半自动化机械装置中。 凸轮机构主要作用是使从动杆按照工作要求完成各种复杂的运动，包括直线运动、摆动、等速运动和不等速运动。 3-2 滚子从动件的滚子半径大小对凸轮工作有什么影响若某一凸轮机构的滚子损坏后，是否可以任取一滚子来代替为什么 答：对于滚子从动件的凸轮机构，滚子半径的大小常常影响到凸轮实际轮廓曲线的形状，设计时要选择合适的滚子半径T r ，否则会出现运动失真的情况。 对于滚子从动件的凸轮机构，如果滚子损坏不能任取一滚子代替。因为如果选取滚子与原有滚子尺寸不同，从动件的运动规律会发生变化；如果希望从动件的运动规律不变，需要选取与原有凸轮相匹配的的滚子，或者修改凸轮，即凸轮在原理论廓线不变的情况下，作其法向等距曲线并使之距离等于新滚子半径得到新的实际轮廓曲线，重新加工凸轮，后者较繁琐，不宜采取。 3-3 凸轮压力角越小越好吗为什么 答：凸轮压力角越小越好。 凸轮机构压力角：推杆在与凸轮的接触点上所受的正压力与推杆上该点的速度方向所夹的锐角。压力角越大，将造成所受的正压力越大，甚至达到无穷大而出现自锁，因而，从减小推力，避免自锁，使机构具有良好的受力状况来看，压力角越小越好。 3-4 为什么平底直动从动件盘形凸轮机构的凸轮轮廓曲线一定要外凸滚子直动从动件盘形凸轮机构的凸轮轮廓曲线却允许内凹，而且内凹段一定不会出现运动失真 答：对于平底直动从动件盘形凸轮机构，只有凸轮廓线外凸，才能保证凸轮轮廓曲线上的所有点都能与从动件平底接触；对于滚子直动从动件盘形凸轮机构，凸轮实际廓线是沿理论廓线，以滚子半径为间距，作其法向等距曲线得到的，当凸轮轮廓曲线内凹时，实际廓线各点的曲率半径为对应理论廓线各点曲率半径与滚子半径之和，因而不管滚子半径多大，实际廓线各点的曲率半径都大于零，所以可以正常运动并且不会出现失真现象。 3-5 何谓凸轮压力角压力角的大小对机构有何影响用作图法求题3-5图中各凸轮由图示位置逆转45°时，凸轮机构的压力角，并标在题3-5图中。 答：从动件所受作用力F 与受力点速度ν间所夹的锐角称为凸轮机构的压力角，用α表示。 αα cos sin F F F F y x == 由上述关系式知，压力角α愈大，有效分力Ｆy 愈小，有害分力Ｆx 愈大。当α角大到某一数值时，必将会出现F y

机械原理课程设计插床机构

插床机构综合与传动系统设计 目录 题目及设计要求 (2) 一、设计题目 (2) 二、设计数据与要求 (3) 三、设计任务 (3) 设计： (4) 一、确定各构件的运动尺寸，绘制机构简图 (4) 1、插削机构的设计： (4) 2、送料机构（凸轮机构）的设计： (4) 二、假设曲柄1等速转动，画出滑块C的位移和速度的变化规律曲线（插削机构的运 动学分析） (9) 1）位置分析 (9) 2）角速度分析 (10) 3）角加速度分析 (10) 三、在插床工作过程中，插刀所受的阻力变化曲线如图2所示，在不考虑各处摩擦、 其他构件重力和惯性力的条件，分析曲柄所需的驱动力矩 (14) 四、确定电动机的功率和转速。 (16) 五、取曲柄轴为等效构件，确定应加于曲柄轴上的飞轮转动惯量。 (17) 六、感想与建议。 (17) 七、参考文献。 (17)

题目及设计要求 一、设计题目 插床是常用的机械加工设备，用于齿轮、花键和槽形零件等的加工。图6－15为某插床机构运动方案示意图。该插床主要由带转动、齿轮传动、连杆机构和凸轮机构等组成。电动机经过带传动、齿轮传动减速后带动曲柄1回转，再通过导杆机构1－2－3－4－5－6，使装有刀具的滑块沿道路y －y 作往复运动，以实现刀具切削运动。为了缩短空程时间，提高生产率，要求刀具具有急回运动。刀具与工作台之间的进给运动，是由固结于轴上的凸 轮驱动摆动从动件 和其他有关机构（图中未画出）来实现的。画出）来实现的。 针对图3-30所示的插床机构运动方案，进行执行机构的综合与分析，并进行传动系统结构设计。 Q 图3-30 插床机构运动方案示意图

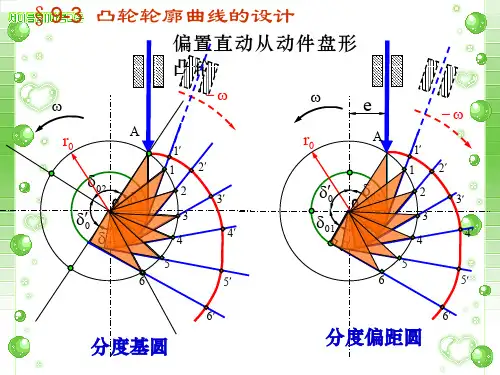

凸轮机构例题

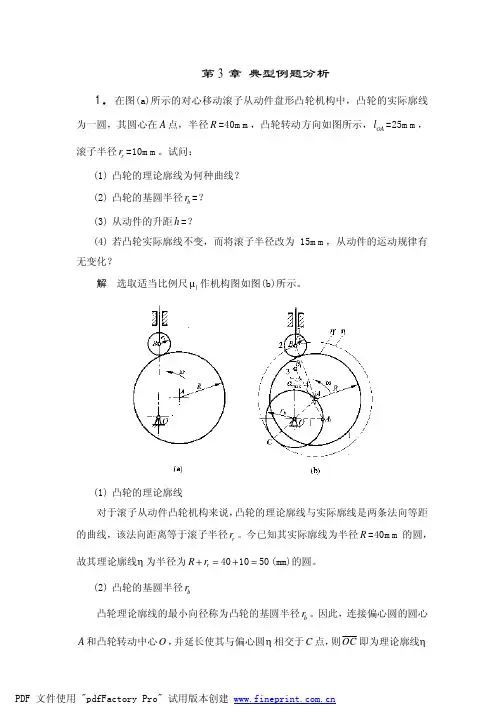

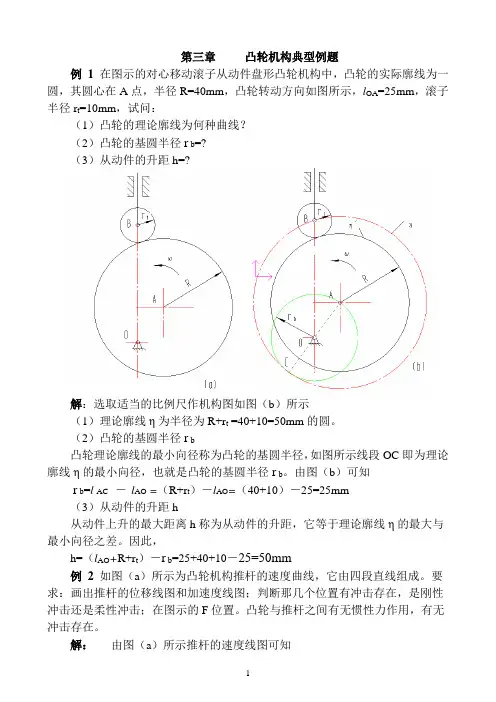

第三章凸轮机构典型例题 例 1 在图示的对心移动滚子从动件盘形凸轮机构中，凸轮的实际廓线为一圆，其圆心在A点，半径R=40mm，凸轮转动方向如图所示，l OA=25mm，滚子半径r t=10mm，试问： （1）凸轮的理论廓线为何种曲线？ （2）凸轮的基圆半径r b=? （3）从动件的升距h=?

解：选取适当的比例尺作机构图如图（b）所示 （1）理论廓线η为半径为R+r t =40+10=50mm的圆。 （2）凸轮的基圆半径r b 凸轮理论廓线的最小向径称为凸轮的基圆半径，如图所示线段OC即为理论廓线η的最小向径，也就是凸轮的基圆半径r b。由图（b）可知 r b=l AC－l AO =（R+r t）－l AO=（40+10）－25=25mm （3）从动件的升距h 从动件上升的最大距离h称为从动件的升距，它等于理论廓线η的最大与最小向径之差。因此， h=（l AO+R+r t）－r b=25+40+10－25=50mm 例 2 如图（a）所示为凸轮机构推杆的速度曲线，它由四段直线组成。要求：画出推杆的位移线图和加速度线图；判断那几个位置有冲击存在，是刚性冲击还是柔性冲击；在图示的F位置。凸轮与推杆之间有无惯性力作用，有无冲击存在。 解：由图（a）所示推杆的速度线图可知 在OA段内，因推杆的速度v=0，故此段为推杆的近休止，推杆的位移及加速度均为零，即s=0，a=0，如图（b）（c）所示。

解： 在AD段内，因v>0，故为推杆的推程段。且在AB段内，因速度线图为上升的斜直线，故推杆先等加速上升，位移线图为抛物线运动曲线，而加速度线图为正的水平直线段；在BC线段内，速度线图为水平直线段，故推杆继续等速上升，位移线图为上升的斜直线，而加速度线图为与δ轴重合的线段；在CD 段内，因速度线图为下降的斜直线，故推杆继续等减速上升，位移线图为抛物线运动曲线，而加速度线图为负的水平直线段。做出推杆的推程段的位移及加速度线图，如图（b）（c）所示。 在DE段内，因v<0，故为推杆的回程段，且速度线图为水平线段，推杆作等速下降运动。位移线图为下降的斜直线，而加速度线图为与δ轴重合的线段，且在D和E处其加速度分别为负无穷大和正无穷大，如图（b）（c）所示。 由推杆速度线图（a）和加速度线图（c）可知，在D及E处，有速度突变，且在加速度线图上分别为负无穷大和正无穷大。故在在D及E处有刚性冲击。在加速度线图上A"，B"，C"，处有加速度值的有限值突变，故在这几处凸轮机构有柔性冲击。 在F处有正的加速度值，故有惯性力，但既无速度突变，也无加速度突变，因此，F处无冲击存在。 例3 图示为一移动滚子从动件盘形凸轮机构，滚子中心位于B0点时为该机构的起始位置。试求： （1）滚子与凸轮廓线在B1' 点接触时，所对应的凸轮转角φ1。 （2）当滚子中心位于B2点时，凸轮机构的压力角α2。 解（1）这是灵活运用反转法的一种情况，即已知凸轮廓线，求当从动件与凸轮廓线上从一点到另一点接触时，凸轮转过的角度。

插床机械原理

设计目录 1. 设计任务书 (3) 1.1 设计题目 (3) 1.2 插床简介 (3) 1.3 设计要求及设计参数 (4) 1.4 设计任务 (4) 2. 插床工作原理及功能分解 (5) 2.1 插床工作原理 (5) 2.2 工作分解 (6) 3. 机构的选择 (6) 3.1 机构的选择参考 (6) 3.2 主执行机构的选择 (7) 4.原动机的选择 (7) 5. 拟定传动系统方案 (7) 6. 绘制工作循环图 (8) 7. 凸轮机构的设计 (9) 8.插床导杆机构的综合及运动分析 (13) 8.1 插床导杆机构的综合 (13) 8.2 运动分析 (15) 9. 插床导杆机构的动态静力分析 (18) 10. 插床创新设计方案 (22) 11．心得与体会及参考文献 (26)

设计任务书 1.1设计题目 插床机构设计 1.2 插床简介 金属切削机床，用来加工键槽。加工时工作台上的工件做纵向、横向或旋转运动，插刀做上下往复运动，切削工件。 利用插刀的竖直往复运动插削键槽和型孔的直线运动机床。插床与刨床一样，也是使用单刃刀具（插刀）来切削工件，但刨床是卧式布局，插床是立式布局。插床的生产率和精度都较低，多用于单件或小批量生产中加工内孔键槽或花键孔，也可以加工平面、方孔或多边形孔等，在批量生产中常被铣床或拉床代替。普通插床的滑枕带着刀架沿立柱的导轨作上下往复运动，装有工件的工作台可利用上下滑座作纵向、横向和回转进给运动。键槽插床的工作台与床身联成一体，从床身穿过工件孔向上伸出的刀杆带着插刀边做上下往复运动，边做断续的进给运动，工件安装不像普通插床那样受到立柱的限制，故多用于加工大型零件（如螺旋桨等）孔中的键槽。 插床实际是一种立式刨床，在结构原理上与牛头刨床同属一类。插刀随滑枕在垂直方向上的直线往复运动是主运动，工件沿纵向横向及圆周三个方向分别所作的间歇运动是进给运动。插床的主参数是最大插削长度。插床是用于加工中小尺寸垂直方向的平面或直槽的金属切削机床，多用于单件或小批量生产。 图1 插床示意图

空间凸轮机构在汽车开关的应用

申请上海同济大学工程硕士学位论文 空间凸轮机构在汽车开关的应用 院系：机械与动力工程学院 工程领域：车辆工程 上海同济大学汽车学院 2013年8月

School of Mechanical Engineering Shanghai Jiaotong University Shanghai,P.R.China June, 2013

学位论文原创性声明 本人郑重声明：所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。除文中已经注明引用的内容外，本论文不包含任何其它个人或集体已经发表或撰写过的作品成果。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律结果由本人承担。 学位论文作者签名： 日期：年月日

学位论文版权使用授权书 本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权上海交通大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 保密□在年解密后适用本授权书。 本学位论文属于 不保密□。 （请在以上方框内打“√”） 学位论文作者签名：指导教师签名： 日期：年月日日期：年月日

空间凸轮机构在汽车线控换档开关的应用 摘要 碎着汽车电子技术的飞速发展，汽车上的电子装置越来越多。汽车的电子化、智能化、网络化也逐渐成为现代汽车发展的重要标志。今天，汽车电子技术已经成为汽车发展的技术支撑和汽车产品竞争力的关键。随着世界汽车工业尤其是汽车电子工业的飞速发展，在航空领域相当成熟的线控操纵技术也逐渐的在汽车领域得到了应用。以SBW(线控排挡)技术为代表的一系列X-By-Wire 技术正在成为各大OEM 角逐的竞技场。同时，伴随着节能减排、电动车、混合动力车等等环保节能理念的深入人心以及各大OEM 在这些领域的巨量投资，作为新能源汽车配套的线控技术，必然会迎来一个大发展的时期。SBW 是通过总线技术将换挡信号传送至执行机构同时接受执行反馈的一种换挡技术。 而控换档就是以机电系统代替传统的机械为连接换档杆和变速箱的传输控制信号。驻车（P），倒车档（R），空档（N）和前进档（D）之间的转换通过电子信号控制完成。线控换档系统由换挡选择模块、换档电控单元、换挡执行模块、停车控制ECU、停车执行机构和档位指示灯等组成。在该系统中，驾驶者通过换档杆的传感器将换档信号传递给电控单元，电控单元处理信号后将指令发给换档电机，实现前进档、倒档和空档的切换。其停车控制ECU会根据换挡选择模块的换挡指令，控制停车执行机构。

凸轮习题答案

一、填空 1.凸轮机构主要是由_凸轮_、_从动件_和固定机架三个基本构件所组成。 2.按凸轮的外形，凸轮机构主要分为_盘形__凸轮和_柱体_凸轮两种基本类型。 3.从动杆与凸轮轮廓的接触形式有_尖顶_、_滚子_和平底三种。 4.以凸轮最小半径r0所作的圆称之为基圆，r0称为凸轮的基圆半径 7.凸轮机构从动杆等速运动的位移为一条__斜直线__线。 10、在凸轮机构一个运动循环中,从动件重复升、停、降、停的过程。 11、在等速度运动图中，位移和转角成正比关系，其图线为一条直线。 12、从动件的上升或下降运动速度v为常数时的运动规律，称为匀速运动规律。 13、凸轮机构在远休行程中，凸轮所对应的转角称之为远休角用字母表示。 14、平底式从动杆与凸轮的接触面较大，易于形成油膜，所以润滑较好，摩擦较小，常用于没有凹形曲线的凸轮上作高速传动 二、选择 10.凸轮机构的移动式从动杆能实现_c______。 a 匀速、平稳的直线运动 b 简偕直线运动c各种复杂形式的直线运动 11.凸轮与从动件接触处的运动副属于__a_____。 a 高副 b 转动副 c 移动副 12. 要使常用凸轮机构正常工作，必须以凸轮__c_____。 a 作从动件并匀速转动 b 作主动件并变速转动 c 作主动件并匀速转动 13.在要求__a_____的凸轮机构中，宜使用滚子式从动件。 a 传力较大 b 传动准确、灵敏 c 转速较高 凸轮机构从动件作等速规律运动时会产生__a__冲击。 A. 刚性 B. 柔性 C. 刚性和柔性 14、__a__对于较复杂轮廓曲线的凸轮，也能准确地获得所需的运动规律。

A. 尖顶式从动件 B. 滚子式从动件 C. 平底式从动件 三、判断 1.凸轮机构广泛用于自动化机械中。( 对） 2.圆柱凸轮机构中，凸轮与从动杆在同一平面或相互平行的平面内运动。( 错） 3.平底从动杆不能用于具有内凹槽曲线的凸轮。(对） 4.凸轮机构从动件的运动规律是可按要求任意拟订的。(对）5．凸轮在机构中经常是主动件。( 对 ) 7.从动件的运动规律就是凸轮机构的工作目的。( 对 ) 8.凸轮机构也能很好的完成从动件的间歇运动。( 对 ) 四，已知基圆半径为２０mm的盘形凸轮，逆时针转９０。时，通过凸轮轴心的滚子直径为８mm的滚子从动杆等速上升３０mm，停歇１８０。后，凸轮继续转动，转过90。，从动件又等速下降３０mm，试画出从动件的位移运动曲线。

考研机械凸轮典型计算例题

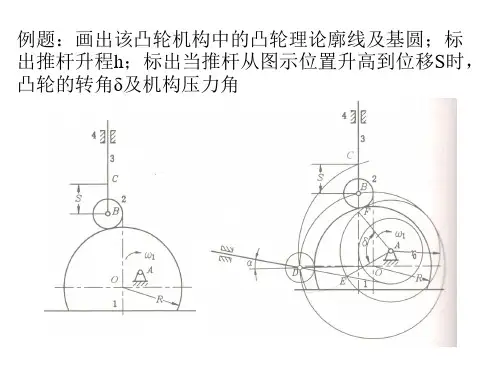

图示凸轮机构中，凸轮为一半径R＝ 20 mm的偏心圆盘，圆盘的几何中心A到转动中心O的距离为e = 10 mm，滚子半径r g = 5 mm，凸轮角速度。试求：（14分） ①凸轮的理论廓线和基圆；②图示位置时机构的压力角； ③凸轮从图示位置转过时的位移S；④图示位置时从动件2的速度v。 ①凸轮的理论廓线和基圆 理论廓线。对于滚子推杆的凸轮机构而言，理论廓线是过滚子中心的一条封闭廓线。题目中给出的是工作廓线，要得到理论廓线，只需要把工作廓线往外偏移一个滚子的半径即可。由于这里工作廓线就是一个以C为圆心，半径为20mm的圆；而滚子的半径是5mm，所以理论廓线就是以C为圆心，半径为20+5=25mm的圆.如下图所示。 基圆。首先我们知道，基圆是在理论廓线上定义的；其次我们懂得，它是以转动中心O 为圆心的，与理论廓线内切的一个半径最小的圆。按照该定义，我们以O为圆心做一个与理论廓线内切的最小的圆如下图，显然，它的半径是10+5=15mm. ②图示位置时机构的压力角； 对于该机构而言，压力角是滚子的中心B点的受力方向与运动方向的夹角。 B点的速度方向。由于B点是推杆与滚子的连接点，所以它也就是推杆上的B点。由于推杆在上下平移，推杆上任何一点的轨迹都是沿着推杆的直线，所以任何一点的速度方向都是推杆直线的方向，因此推杆上的B点速度方向也在该直线上。 B点的受力方向。推杆上的B点与理论廓线接触，在忽略摩擦的前提下，其受力方向其实就是理论力学中的光滑接触面中的反力方向。光滑接触面的反力是公法线方向。由于推杆的B点是尖点，无所谓法线，所以公法线方向就是理论廓线在该点的法线方向。而理论廓线是一个圆，圆上任何一点的法线方向都是从从该点指向圆心的。所以BC的方向就是公法线方向。 显然，速度方向与力的方向重合，所以压力角是0度。这是我们最希望的压力角。压力角越小，则凸轮机构的传力性能越好。

凸轮机构练习题

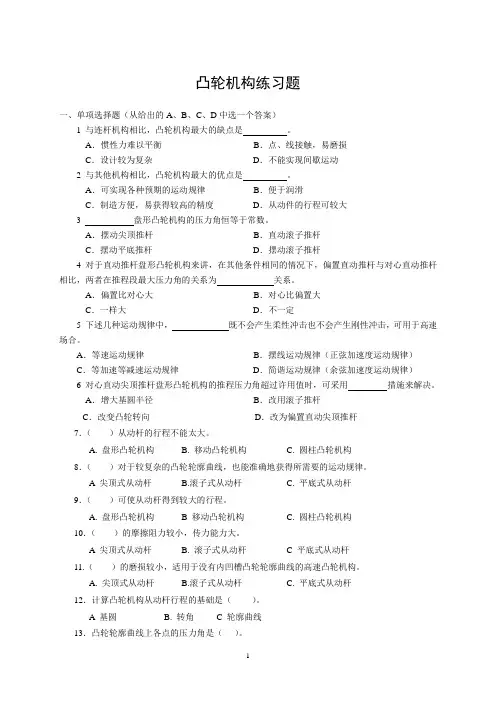

凸轮机构练习题 一、单项选择题（从给出的A、B、C、D中选一个答案） 1 与连杆机构相比，凸轮机构最大的缺点是。 A．惯性力难以平衡B．点、线接触，易磨损 C．设计较为复杂D．不能实现间歇运动 2 与其他机构相比，凸轮机构最大的优点是。 A．可实现各种预期的运动规律B．便于润滑 C．制造方便，易获得较高的精度D．从动件的行程可较大 3 盘形凸轮机构的压力角恒等于常数。 A．摆动尖顶推杆B．直动滚子推杆 C．摆动平底推杆D．摆动滚子推杆 4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。 A．偏置比对心大B．对心比偏置大 C．一样大D．不一定 5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。 A．等速运动规律B．摆线运动规律（正弦加速度运动规律） C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律） 6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。 A．增大基圆半径B．改用滚子推杆 C．改变凸轮转向D．改为偏置直动尖顶推杆 7．（）从动杆的行程不能太大。 A. 盘形凸轮机构 B. 移动凸轮机构 C. 圆柱凸轮机构 8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。 A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆 9．（）可使从动杆得到较大的行程。 A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构 10．（）的摩擦阻力较小，传力能力大。 A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆 11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。 A. 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆 12．计算凸轮机构从动杆行程的基础是（）。 A 基圆 B. 转角 C 轮廓曲线 13．凸轮轮廓曲线上各点的压力角是（）。
