线性稳压器（LDO） 一、应用场景 图1所示电路是一种最常见的AC/DC电源，交流电源电压经变压器后，变换成所需要的电压，该电压经整流后变为直流电压。在该电路中，低压差线性稳压器的作用是：在交流电源电压或负载变化时稳定输出电压，抑制纹波电压，消除电源产生的交流噪声。 图 1 LDO在AC-DC电路中的应用 各种蓄电池的工作电压都在一定范围内变化。为了保证蓄电池组输出恒定电压，通常都应当在电池组输出端接入低压差线性稳压器，如图 2所示。低压差线性稳压器的功率较低，因此可以延长蓄电池的使用寿命。同时，由于低压差线性稳压器的输出电压与输入电压接近，因此在蓄电池接近放电完毕时，仍可保证输出电压稳定。 图 2 LDO在电池供电电路中的应用 众所周知，开关性稳压电源的效率很高，但输出纹波电压较高，噪声较大，电压调整率等性能也较差，特别是对模拟电路供电时，将产生较大的影响。在开关性稳压器输出端接入低压差线性稳压器，如图 3所示，就可以实现有源滤波，而且也可大大提高输出电压的稳压精度，同时电源系统的效率也不会明显降低。 图 3 DC-DC电路中LDO的应用
在某些应用中，比如无线电通信设备通常只有一足电池供电，但各部分电路常常采用互相隔离的不同电压，因此必须由多只稳压器供电。为了节省共电池的电量，通常设备不工作时，都希望低压差线性稳压器工作于睡眠状态。为此，要求线性稳压器具有使能控制端。有单组蓄电池供电的多路输出且具有通断控制功能的供电系统如图 4所示。 图 4 多路LDO供电中的应用 二、原理 1)定义 LDO 是一种线性稳压器。线性稳压器使用在其线性区域内运行的晶体管或FET，从应用的输入电压中减去超额的电压，产生经过调节的输 出电压，即输出电压是输入电压与晶体管或FET产生的管压降的差值。 图 5 基本原理框图 所谓压降电压，是指稳压器将输出电压维持在其额定值上下100mV 之内所需的输入电压与输出电压差额的最小值。 2)工作原理
直流稳压电源电路的设计实验报告 一、实验目的 1、了解直流稳压电源的工作原理。 2、设计直流稳压电路，要求输入电压：220V市电，50Hz，用单变压器设计并制作能够输出一组固定+15V输出直流电压和一组+1.2V~+12V连续可调的直流稳压电源电路，两组输出电流分别I O≥500mA。 3、了解掌握Proteus软件的基本操作与应用。 二、实验线路及原理 1、实验原理 （1）直流稳压电源 直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下： 图2-1 直流稳压电源的原理框图和波形变换 其中： 1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。 2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。 3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。 4）稳压电路：其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。 （2）整流电路 常采用二极管单相全波整流电路，电路如图2-2所示。在u2的正半周内，二极管D1、D2导通，D3、D4截止；u2的负半周内，D3、D4导通，D1、D2截止。正负半周内部都有电流流过的负载电阻RL，且方向是一致的。电路的输出波形如图2-3所示。 t
Literature Number：ZHCA563
作为电源行业的技术编辑，每天编写及整理出一篇篇技术文章便是我们工作的乐趣与重心，这是一个不停地思考、不停地接触新知识、不停地读书、不停地将灵感转化为现实的工作；同时，把自己编辑过程中的点滴努力都体现在文章中，留下一个个实实在在的印记。而今天我们有幸将所了解的知识变成一本电子书，这一份强烈的欣喜感油然而生。 熟悉电源网的网友都知道，一直以来，TI在技术培训上面投入了很大的精力，而作为行业门户网站的我们也不停的在思考，以何种方式给网友提供更好的培训课程。一直以来，我们联合TI进行在线课程的培训讲解，为的就是能够让大家不受地域、时间限制了解知识。 《线性稳压器基础知识》是电源网的第三本电子书，后期还会继续推出更多更好的培训及相应电子书。在此，也请广大读者以及工程师批评指正，形成更好的电子书分享给大家。在这里也对部分已经观看过培训视频、并给出很多积极反馈的工程师朋友们表示感谢。希望更多工程师朋友加入到与我们互动的行列中，分享你们的学习经验。 电源网 2013年7月
线性稳压器的工作原理是采用一个压控电流源以强制在稳压器输出端上产生一个固定电压，控制电路连续监视(检测)输出电压，并调节电流源(根据负载的需求)以把输出电压保持在期望的数值。 电流源的设计极限限定了稳压器在仍然保持电压调节作用的情况下所能供应的最大负载电流。输出电压采用一个反馈环路进行控制，其需要某种类型的补偿以确保环路稳定性。大多数线性稳压器都具有内置补偿功能电路，无需外部组件就能保持完全稳定。 《线性稳压器基础知识》电子书共分为二章，第一章线性稳压器基础知识，讲述了最基础的线性稳压器知识理论，第二章线性稳压器的分类，讲述了NPN型的LDO、PNP型的LDO、NMOS型的LDO、PMOS 型的LDO这四种不同线性稳压器的特性、架构图、功率损失的简单模型、传输元件，以及驱动电流与低/高负载电流的关系。
低压差线性稳压器(LDO)的基本原理和主要参数 摘要：本文论述了低压差线性稳压器(LDO)的基本原理和主要参数，并介绍LDO 的典型应用和国内发展概况。 引言 便携电子设备不管是由交流市电经过整流(或交流适配器)后供电，还是由蓄电池组供电，工作过程中，电源电压都将在很大范围内变化。比如单体锂离子电池充足电时的电压为4.2V ，放完电后的电压为2.3V ，变化范围很大。各种整流器的输出电压不仅受市电电压变化的影响，还受负载变化的影响。为了保证供电电压稳定不变，几乎所有的电子设备都采用稳压器供电。小型精密电子设备还要求电源非常干净（无纹波、无噪声），以免影响电子设备正常工作。为了满足精密电子设备的要求，应在电源的输入端加入线性稳压器，以保证电源电压恒定和实现有源噪声滤波[1]。 一．LDO 的基本原理 低压差线性稳压器(LDO)的基本电路如图1-1所示，该电路由串联调整管VT 、取样电阻R1和R2、比较放大器A 组成。 取样电压加在比较器A 的同相输入端，与加在反相输入 端的基准电压Uref 相比较，两者的差值经放大器A 放大 后，控制串联调整管的压降，从而稳定输出电压。当 输出电压Uout 降低时，基准电压与取样电压的差值增 加，比较放大器输出的驱动电流增加，串联调整管压 降减小，从而使输出电压升高。相反，若输出电压Uout 超过所需要的设定值，比较放大器输出的前驱动电流减小，从而使输出电压降低。供电过程中，输出电压 校正连续进行，调整时间只受比较放大器和输出晶体管回路反应速度的限制。 图1-1 低压差线性稳压器基本电路应当说明，实际的线性稳压器还应当具有许多其它的功能，比如负载短路保护、过压关断、过热关断、反接保护等，而且串联调整管也可以采用MOSFET 。 二．低压差线性稳压器的主要参数 1．输出电压(Output Voltage) 输出电压是低压差线性稳压器最重要的参数，也是电子设备设计者选用稳压器时首先应考虑的参数。低压差线性稳压器有固定输出电压和可调输出电压两种类型。 固定输出电压稳压器使用比较方便，而且由于输出电压是经过厂家精密调整的，所以稳压器精度很高。但是其设定的输出电压数值均为常用电压值，不可能满足所有的应用要求，但是外接元件数值的变化将影响稳定精度。 2．最大输出电流(Maximum Output Current) 用电设备的功率不同，要求稳压器输出的最大电流也不相同。通常，输出电流越大的稳压器成本越高。为了降低成本，在多只稳压器组成的供电系统中，应根据各部分所需的电流值选择适当的稳压器。 3．输入输出电压差(Dropout Voltage)
直流稳压电源的设计实验报告 一、实验目的 1.学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源 2.掌握直流稳压电源的调试及主要技术指标的测量方法 二、实验任务 利用7812、7912设计一个输出±12V 、1A 的直流稳压电源； 三、实验要求 1）画出系统电路图，并画出变压器输出、滤波电路输出及稳压输出的电压波形； 2）输入工频220V 交流电的情况下，确定变压器变比； 3）在满载情况下选择滤波电容的大小（取5倍工频半周期）； 4）求滤波电路的输出电压； 5）说明三端稳压器输入、输出端电容的作用及选取的容值。 四、实验原理 1.直流电源的基本组成 变压器：将220V 的电网电压转化成所需要的交流电压。 整流电路：利用二极管的单向导电性，将正负交替的交流电压变换成单一方向的直流脉动电压。 滤波电路：将脉动电压中的文波成分滤掉，使输出为比较平滑的直流电压。 稳压电路：使输出的电压保持稳定。 4.2 变压模块 变压器：将220V 的电网电压转化成所需要的交流电压。 4.2 整流桥模块 整流电路的任务是将交流电变换为直流电。完成这一任务主要是靠二极管的单向导电作用，因此二极管是构成整流电路的关键元件。管D 1～D 4接成电桥的形式，故有桥式整流电路之称。 由上面的电路图，可以得出输出电压平均值：2)(9.0U U AV o ≈ ，由此可以得V U 152=即可 即变压器副边电压的有效值为15V 计算匝数比为 220/15=15 2.器件选择的一般原则 选择整流器 流过二极管的的平均电流: I D =1/2 I L 在此实验设计中I L 的大小大约为1A 反向电压的最大值：Urm=2U 2 选择二极管时为了安全起见，选择二极管的最大整流电路I DF 应大于流过二极
专题五线性稳压源设计 杨涛 09282055 生医0902班 合作者：李勇达 指导教师：任希
题目五：线性稳压源设计 杨涛 09282055 摘要：直流稳压电源通常是输入为频率为50Hz，220V的正弦信号，输出为稳定的直流信号。其组成主要为电源变压器、整流电路、滤波电路和稳压电路四部分，将输入的交流信号转变为所需要的直流信号，以电压的形式输出。本文从稳压电路的不同来设计了两种电压源电路：以稳压管作为稳压电路的线性稳压电源和以串联开关型稳压电路来稳压的电压源。 关键词：线性；稳压电源；整流，滤波 1.稳压电源的结构 直流稳压电源的输入通常是交流电网提供的50Hz、220V（单相）或380V（三相）正弦波，输出是稳定的直流电压。直流稳压电源的组成框图如下图1所示，由电源变压器、整流电路、滤波电路和稳压电路四部分组成。 ～ U O 50Hz 图一直流稳压电源结构框图 电压变压器的作用是降低电压，经220V或380V的电网电压降低到所需要的幅值。整流电路是利用二极管的单向导电性将电源变压器输出的交流电压变换成脉动的直流电压。经整流电路输出的电压虽然是直流电压，但有很大的交流分量。滤波电路是利用储能元件（电感、电容）将整流电路输出的脉动直流电压中的交流成分滤出，输出比较平滑的直流电压。负载电流较小的多采用电容滤波电路，负载电流较大的多采用电感滤波电路，对滤波效果要求高的多采用电容、电感和电阻组成复杂的滤波电路。稳压电路利用自动调整的原理，使输出电压在电网电压波动和负载电流变化时保持稳定，即输出直流电压几乎不变。我们设计的是输入电压为220V、50Hz的单相电网电压，输出为稳定的直流电压的电压源。 2.整流电路 整流电路有很多种我们设计时用到的是单项式整流电路，其电路图如图2，图中变压器将输入的电网电压降低到所需幅值。
线性代数基础知识点 (),n T A r A n A A Ax x Ax A Ax A A A E οοοββ==??≠≠≠??∈=?可逆 的列（行）向量线性无关 的特征值全不为0 只有零解 ， 0总有唯一解 是正定矩阵 R 12,s i A p p p p n B AB E AB E ?? ??? ??????? ??=????==?? 是初等阵 存在阶矩阵使得 或 ○ 注：全体n 维实向量构成的集合n R 叫做n 维向量空间. ()A r A n A A A Ax A ολ<=?==不可逆 0的列（行）向量线性相关 0是的特征值 有非零解,其基础解系即为关于0的?? ?? ?????特征向量 ○ 注 ()()a b r aE bA n aE bA aE bA x οολ+
√ 行列式的计算： ①行列式按行（列）展开定理：行列式等于它的任一行（列）的各元素与其对应的代数余子式的乘积之和. 推论：行列式某一行（列）的元素与另一行（列）的对应元素的代数余子式乘积之和等于零. ②若A B 与都是方阵（不必同阶）,则 = =()mn A O A A O A B O B O B B O A A A B B O B O * = =* *=-1（拉普拉斯展开式） ③上三角、下三角、主对角行列式等于主对角线上元素的乘积. ④关于副对角线： (1)2 1121 21 1211 1 ()n n n n n n n n n n n a O a a a a a a a O a O ---* ==-K N N 1 （即：所有 取自不同行不同列的n 个元素的乘积的代数和） ⑤范德蒙德行列式：()1 22 22 12111112 n i j n j i n n n n n x x x x x x x x x x x ≤<≤---=-∏L L L M M M L 111 由m n ?个数排成的m 行n 列的表111212122212n n m m mn a a a a a a A a a a ?? ? ? = ? ??? L L M M M L 称为m n ?矩阵.记作：() ij m n A a ?=或m n A ? () 1121112 222* 12n T n ij n n nn A A A A A A A A A A A ?? ? ? == ? ??? L L M M M L ，ij A 为A 中各个元素的代数余子式. √ 逆矩阵的求法: ① 1 A A A * -= ○注： 1 a b d b c d c a ad bc --????= ? ?--???? 1 L L 主换位副变号 ②1()()A E E A -????→M M 初等行变换
随着便携式设备（电池供电）在过去十年间的快速增长，象原来的业界标准LM340 和 LM317 这样的稳压器件已经无法满足新的需要。这些稳压器使用NPN 达林顿管，在本文中称其为NPN 稳压器（NPN regulators）。预期更高性能的稳压器件已经由新型的低压差（Low-dropout）稳压器（LDO）和准LDO稳压器（quasi-LDO）实现了。 NPN 稳压器（NPN regulators） 在NPN稳压器（图1：NPN稳压器内部结构框图）的内部使用一个PNP管来驱动NPN 达林顿管（NPN Darlington pass transistor），输入输出之间存在至少1.5V～2.5V 的压差（dropout voltage）。这个压差为： Vdrop ＝2Vbe ＋Vsat（NPN 稳压器） （1） LDO 稳压器（LDO regulators） 在LDO(Low Dropout)稳压器（图2：LDO稳压器内部结构框图）中，导通管是一个PNP管。LDO的最大优势就是PNP管只会带来很小的导通压降，满载（Full-load）的跌落电压的典型值小于500mV，轻载（Light loads）时的压降仅有10～20mV。LDO的压差为： Vdrop ＝Vsat （LDO 稳压器） （2）
准LDO 稳压器（Quasi-LDO regulators） 准LDO（Quasi-LDO）稳压器（图3：准LDO 稳压器内部结构框图）已经广泛应用于某些场合，例如：5V到3.3V 转换器。准LDO介于NPN 稳压器和LDO 稳压器之间而得名，导通管是由单个PNP 管来驱动单个NPN 管。因此，它的跌落压降介于NPN稳压器和LDO之间： Vdrop ＝Vbe ＋Vsat （3） 稳压器的工作原理（Regulator Operation） 所有的稳压器，都利用了相同的技术实现输出电压的稳定（图4：稳压器工作原理图）。输出电压通过连接到误差放大器（Error Amplifier）反相输入端（Inverting Input）的分压电阻（Resistive Divider）采样（Sampled），误差放大器的同相输入端（Non-inverting Input）连接到一个参考电压Vref。参考电压由IC内部的带隙参考源(Bandgap Reference)产生。误差放大器总是试图迫使其两端输入相等。为此，它提供负载电流以保证输出电压稳定： Vout = Vref(1 + R1 / R2)
电气工程系电子信息工程技术专业 题目：直流稳压电源设计 学生姓名：刘现华班号：电信一班学号： 100222101013 指导教师:
一、设计题目 题目：直流稳压电源设计 二、设计任务： 设计并制作用晶体管、电阻器、电容组成的直流稳压电源。 指标：1、输入电压： 2、输出电压：3- 6V、6-9V、9-12V三档直流电压； 3、输出电流：最大电流为1A； 4、保护电路：过流保护、短路保护。 三、理电路和程序设计： 一电路原理方框图： 图1.1 四、原理说明： (1)选用集成稳压器构成的稳压电路， 选用可调三端稳压器LM317，其特性参数V o=(1.2V~37V),Iomax=1.5A,最大输入、输出电压差（Vi-V o）max=40V。符合本任务的基本要求。
(2)选电源变压器 集成稳压电源的输出电压V o即是此电路的输出电压。稳压器的最大允许电流ICM〈Iomax，输入电压根据公式 V omax+(Vi-V o)min≤Vi≤V omin+(Vi-V o)max可求出其范围为12V≤Vi ≤43V。故副边电压取V2=12V，副边电流取I2=1A变压器的副边输出功率为P2≥V2 I2 =12W，由下表可得变压器的效率为0.7。则原边输入功率P1>P2/η=17W。为留有余地，选取功率为20W的变压器。 图1.2 (3)选整流二极管及波电容 整流二极管D选IN4001，其极限参数为VRM≥50V，IF=1A，满足要求。滤波电容C可由纹波电压△V op-p和稳压系数来确定。由式Vi=△V op-pVi /V oSv得△Vi =2.2V，由式C=Ict/△Vi=Iomaxt/△Vi 得C=3636μF。电容C的耐压应大于17V，故取2只2200μF/25V的电容相并联。 (4)电阻RP1的取值 由式V o=(1+Rp1/R1)1.25，取R1=240Ω，则RP1=336Ω时输出电压为3V，RP1=1.49Ω时输出电压为9V ，故取4.7KΩ精密线绕可调电位器。当RP1阻值调至最小端时输出电压为1.25V，当阻值大于1.5KΩ后输出电压不会继续增大，使用Multisim9仿真时为13V,但实际测试时为10V
模拟电路课程设计报告设计课题：直流稳压电源的设计班级：电子1101 学号： 姓名：刘广强 指导老师：董姣姣 完成日期：2012年6月19
目录 一、设计任务及要求 (3) 二、总体设计思路 (3) 1．直流稳压电源设计思路 (3) 2．直流稳压电源原理 (3) 3、滤波电路——电容滤波电路 (5) 4、稳压电路 (7) 5、设计的电路原理图 (8) 三、．设计方法简介 (8) 四、软件仿真结果及分析 (10) 五、课程设计报告总结 (12) 六、参考文献 (13)
一、设计任务及要求 1、设计一个连续可调的直流稳压电源，主要技术指标要求： ①输出直流电压：U0=9→12v； ②纹波电压：Up-p<5mV； ③稳压系数：S V≤5% （最大的波动不能超过5%） 2、设计电路结构，选择电路元件，计算确定元件参数，画出实用原理电路图。 3、自拟实验方法、步骤及数据表格，提出测试所需仪器及元器件的规格、数量。 4、在实验室MultiSIM8-8330软件上画出电路图，并仿真和调试，并测试其主要性能参数。 二、总体设计思路 1．直流稳压电源设计思路 （1）电网供电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。 （2）降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。 （3）脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。 （4）滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给电压表。 2．直流稳压电源原理 1、直流稳压电源 直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电压的装置，它需要变压、整流、滤波、稳压四个环节才能完成。 直流稳压电源方框图

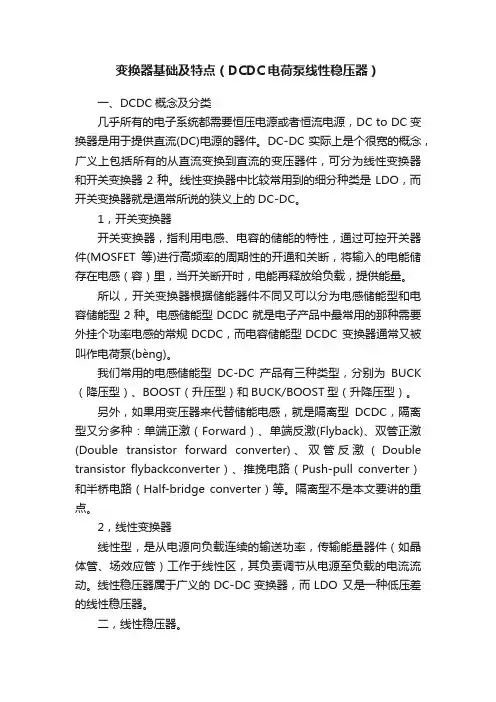

线性稳压器和开关模式电源的基本概念 关键字：线性稳压器开关模式电源SMPS 摘要 本文阐述了线性稳压器和开关模式电源(SMPS)的基本概念。目的是针对那些对电源设计和选择可能不很熟悉的系统工程师。文章说明了线性稳压器和SMPS的基本工作原理，并讨论了每种解决方案的优势和劣势。以降压型转换器为例进一步解释了开关稳压器的设计考虑因素。 引言 如今的设计要求在电子系统中有越来越多的电源轨和电源解决方案，且负载范围从几mA(用于待机电源)到100A以上(用于ASIC电压调节器)。重要的是必需选择针对目标应用的合适解决方案并满足规定的性能要求，例如：高效率、紧凑的印刷电路板(PCB)空间、准确的输出调节、快速瞬态响应、低解决方案成本等。对于系统设计师来说，电源管理设计正成为一项日益频繁和棘手的工作，而他们当中许多人可能并没有很强的电源技术背景。 电源转换器利用一个给定的输入电源来产生用于负载的输出电压和电流。其必需在稳态和瞬态情况下满足负载电压或电流调节要求。另外，它还必须在组件发生故障时对负载和系统提供保护。视具体应用的不同，设计师可以选择线性稳压器(LR)或开关模式电源(SMPS)解决方案。为了选择最合适的解决方案，设计师应熟知每种方法的优点、不足和设计关注点，这是十分重要。 本文将着重讨论非隔离式电源应用，并针对其工作原理和设计的基本知识作相关介绍。 线性稳压器 线性稳压器的工作原理 我们从一个简单的例子开始。在嵌入式系统中，可从前端电源提供一个12V总线电压轨。在系统板上，需要一个3.3V电压为一个运算放大器(运放)供电。产生3.3V电压最简单的方法是使用一个从12V总线引出的电阻分压器，如图1所示。这种做法效果好吗？回答常常是―否‖。在不同的工作条件下，运放的V CC引脚电流可能会发生变化。假如采用一个固定的电阻分压器，则IC V CC电压将随负载而改变。此外，12V总线输入还有可能未得到良好的调节。在同一个系统中，也许有很多其他的负载共享12V电压轨。由于总线阻抗的原因，12V总线电压会随着总线负载情况的变化而改变。因此，电阻分压器不能为运放提供一个用于确保其正确操作的3.3V稳定电压。于是，需要一个专用的电压调节环路。如图2所示，反馈环路必需调整顶端电阻器R1的阻值以动态地调节V CC上的3.3V。
直流稳压电源课程设计报告 设计任务及要求 1．设计任务 设计一直流稳压电源，满足： （1）当输入电压在220V交流时，输出直流电压为6－９V； （2）输出纹波电压不于5mv （3），稳压系数<=0.01； （4）具有短路保护功能； （5）最大输出电流为：Imax=0.8A 2．要求通过设计学会； （1）如何选择变压器、整流二极管、滤波电容及调整三极管或集成稳压块；（2）合理选择电路结构，并完成全电路元器件参数设计、绘制电路图；（3）短路保护实现方法 （4）掌握直流稳压电源的调试及主要技术指标的测试方法 （5）撰写设计报告。 3．设计注意： （1）电源变压器、整流二极管、滤波电容、调整三极管或集成稳压块等元件只做选择性设计； （2）完成全电路元器件参数设计、绘制出整体电路图； （3）撰写设计报告要符合下列格式并按时上交，逾期将延与下届。 一、书写要求 二、上交时间要求 上交书面及电子稿发至邮箱：
撰写设计报告格式：（仅供参考，不要全部抄龚） 见附录一 集成直流稳压电源的设计与制作 姓名 1 绪言 随着半导体工艺的发展，稳压电路也制成了集成器件。由于集成稳压器具有体积小，外接线路简单、使用方便、工作可靠和通用性等优点，因此在各种电子设备中应用十分普遍，基本上取代了由分立元件构成的稳压电路。集成稳压器的种类很多，应根据设备对直流电源的要求来进行选择。对于大多数电子仪器、设备和电子电路来说，通常是选用串联线性集成稳压器。而在这种类型的器件中，又以三端式稳压器应用最为广泛。 2 设计要求
1.初始条件： （1）集成稳压器选用LM317与LM337或其他芯片，性能参数和引脚排列请查阅集成稳压器手册。 （2）电源变压器为双15Ｖ／25Ｗ。 （3）其参考电路之一如图1所示 图1 ±1.25V-±15V连续可调直流稳压器参考电路原理图 2.主要性能指标：（1）输出电压Vo：±1.25 - ±12V连续可调。 （2）最大输出电流Iomax=800mA （3）纹波电压ΔVop-p≤5mV （4）稳压系数Sv≥3X10-3 3.设计要求：（1）依据已知设计条件确定电路形式。 （2）计算电源变压器的效率和功率。 （3）选择整流二极管及计算滤波电容 （4）安装调试与测量电路性能，画出实际电路原理图。 （5）按规定的格式，写出课程设计报告。 3 总体设计思路 在本次课程设计中我准备采用串联型稳压电路，集成稳压器选用LM317与LM337，电源变压器选用双15Ｖ／25Ｗ。 由于输入电压u1发生波动、负载和温度发生变化时，滤波电路输出的直流电压U I会随着变化。因此，为了维持输出电压U I稳定不变，还需加一级稳压电路。
线性代数复习要点 第一部分 行列式 1. 排列的逆序数 2. 行列式按行（列）展开法则 3. 行列式的性质及行列式的计算 1.行列式的计算： ① (定义法)1212121112121222() 1212()n n n n n j j j n j j nj j j j n n nn a a a a a a D a a a a a a τ= = -∑ L L L L L M M M L 1 ②（降阶法）行列式按行（列）展开定理： 行列式等于它的任一行（列）的各元素与其对应的代数余子式的乘积之和. 推论：行列式某一行（列）的元素与另一行（列）的对应元素的代数余子式乘积之和等于零. ③ (化为三角型行列式)上三角、下三角、主对角行列式等于主对角线上元素的乘积. ④ 若A B 与都是方阵（不必同阶）,则 ==()mn A O A A O A B O B O B B O A A A B B O B O *==* *=-1 ⑤ 关 于 副 对角线： (1)2 1121 21 1211 1 () n n n n n n n n n n n a O a a a a a a a O a O ---* ==-K N N 1
⑥ 范德蒙德行列式：()1 22 22 12111112 n i j n j i n n n n n x x x x x x x x x x x ≤<≤---=-∏L L L M M M L 111 ⑦ a b -型公式：1 [(1)]()n a b b b b a b b a n b a b b b a b b b b a -=+--L L L M M M O M L ⑧ (升阶法)在原行列式中增加一行一列，保持原行列式不变的方法. ⑨ (递推公式法) 对n 阶行列式n D 找出n D 与1n D -或1n D -,2n D -之间的一种关系——称为递推公式，其中 n D ,1n D -,2n D -等结构相同，再由递推公式求出n D 的方法称为递推公式法. (拆分法) 把某一行（或列）的元素写成两数和的形式，再利用行列式的性质将原行列式写成两行列式之和， 使问题简化以例计算. ⑩ (数学归纳法) 2. 对于n 阶行列式A ，恒有：1 (1)n n k n k k k E A S λλ λ-=-=+-∑，其中k S 为k 阶主子式； 3. 证明 0A =的方法： ①、A A =-； ②、反证法； ③、构造齐次方程组0Ax =，证明其有非零解； ④、利用秩，证明()r A n <； ⑤、证明0是其特征值. 4. 代数余子式和余子式的关系：(1)(1)i j i j ij ij ij ij M A A M ++=-=- 第二部分 矩阵 1.矩阵的运算性质 2.矩阵求逆

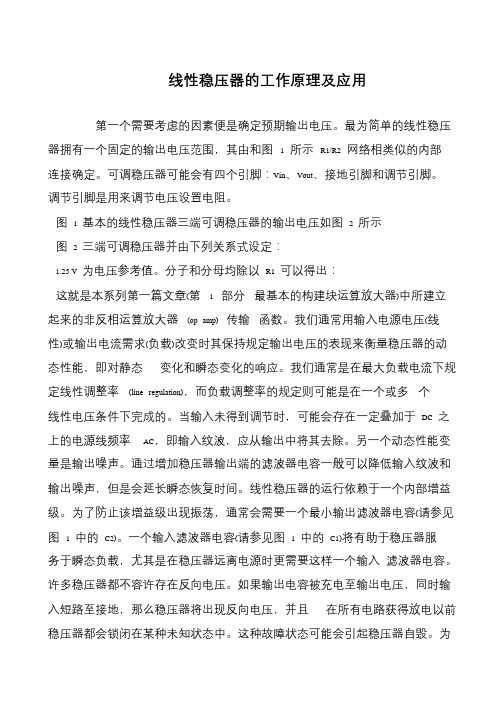

线性稳压器又称为三引脚稳压器或降压器等，由于电路简单而容易使用，是许多设计者以前早就耳熟能详的电源。过去由分立器件所构成，IC化普及后变得既简便又小型，被使用在各种不同电源的应用中。近年电子设备要求必须具有高效率，需要大输出功率的设备逐渐以开关电源为主流，不过简单又省空间且低噪声的线性稳压器则是哪里都用得到的电源。 本项从线性稳压器的工作原理开始，说明其主要规格与热计算。 线性稳压器基本上由输入、输出、GND引脚所构成，可变输出则在此增加反馈输出电压的反馈（feed back）引脚(参考图1)。 线性稳压器内部电路概述如图2所示。基本上由误差放大器（误差检测用运算放大器）、基准电压源、输出晶体管所构成。输出晶体管虽用Pch MOSFET，但也可使用Nch的MOSFET、双极的PNP、NPN晶体管。 图2:内部电路概述 工作是完全模拟，是使用了运算放大器基本控制电路之一，即反馈（feed back）环路。输入或负载变动后，即使输出电压开始变动，误差放大器也会连续比较来自稳压器输出电压的反馈电压和基准电压，调整功率晶体管使差分为零，将VO维持恒定。这是反馈环路控制稳定化（调节）。具体上如前所述，误差放大器非反转引脚的电压由于经常与VREF相同，故流向R2的电流将会恒定。流向R1和R2的电流通过REF÷R2可以求得，故Vo将为此电流×（R1＋R2）。这就是欧姆定律，公式如下： 关键要点: ?使用误差放大器的反馈环路控制让线性稳压器的输出稳定。 线性稳压器的电路构成虽然基本上为图5的反馈环路电路，不过压差电压会因输出晶体管种类而异。
标准型和LDO型有极大不同，而LDO型中更可分为3种。使用双极NPN晶体管的LDO虽然品种不太多，但可以处理大电流。甚至可达10A之高，但压差电压则为1V～2V以下，在LDO 中为高压类。双极PNP晶体管的LDO目前是双极系LDO主流。起初很难克服启动时的浪涌电流或电流容量问题，不过已逐渐改善。输出晶体管使用MOSFET的产品可支持更低输出电压、以支持电池驱动应用产品的低功耗需求。 图5:基本电路和输出晶体管 图6:输出晶体管和压差电压 关键要点: ?压差电压视因使用的输出段（控制）晶体管种类而异，故根据使用条件分开使用。 系列稳压器、三引脚稳压器、降压器、LDO。这些想必有听过的名称全都是指线性稳压器。除了这些名称，根据其功能或方式可以分成几类。
实训报告 题目名称：直流稳压电源电路 系部：电气与信息工程系专业班级：机制14-3 学生姓名：郭欣欣 学号：2013211171 指导教师：刘岩 完成日期：2018年1月17日
摘要 随着电子技术的快速发展，高性能的电子电路对于电源供电质量的要求越来越高，如何设计出能满足高性能电路要求的高精度电源便成为一大课题。直流稳压源为电路提供直流电压和能量，其输出电压的品质直接决定的电源性能的好坏。 本实验旨在利用交流变压器、整流环节、滤波环节和集成元件稳压电路将交流电压转化为直流电压输出，并且对衡量稳压电路性能的几种主要参数进行了测试和分析。 随着电子技术的快速发展，高性能的电子电路对于电源供电质量的要求越来越高，如何设计出能满足高性能电路要求的高精度电源便成为一大课题。直流稳压源为电路提供直流电压和能量，其输出电压的品质直接决定的电源性能的好坏。本实验旨在利用交流变压器、整流环节、滤波环节和集成元件LM317稳压电路将220V交流电压转化为5V直流电压输出，并且对衡量稳压电路性能的几种主要参数进行了测试和分析。 关键词: 半波整流电容滤波稳压电路稳压系数纹波电压
目录 一、设计要求 (1) 二、原理分析与设计步骤 1.直流稳压电路结构的选择 (1) 2.交流变压器 (2) 3.整流电路 (2) 4.滤波电路 (2) 5.集成稳压电路 5.1集成稳压器件LM317 (3) 5.2 LM317典型接法 (4) 6.参数计算与器件选择 (4) 6.1电路参数计算 (4) 6.2元器件清单 (5) 三、实验步骤与测试结果 1.电路搭接与仪器调试 (6) 2.性能参数测试 2.1稳压系数的测量 (6) 2.2输出电阻的测量 (6) 2.3纹波电压的测量 (7) 2.4测量结果分析 (7) 四、实验小结 (7)
低压差线性稳压器(LDO)的基本原理和 主要参数，LDO的典型应用和国内发展概况。 引言 便携电子设备不管是由交流市电经过整流(或交流适配器)后供电，还是由蓄电池组供电，工作过程中，电源电压都将在很大范围内变化。比如单体锂离子电池充足电时的电压为4.2V，放完电后的电压为2.3V，变化范围很大。各种整流器的输出电压不仅受市电电压变化的影响，还受负载变化的影响。为了保证供电电压稳定不变，几乎所有的电子设备都采用稳压器供电。小型精密电子设备还要求电源非常干净（无纹波、无噪声），以免影响电子设备正常工作。为了满足精密电子设备的要求，应在电源的输入端加入线性稳压器，以保证电源电压恒定和实现有源噪声滤波[1]。 一．LDO的基本原理 低压差线性稳压器(LDO)的基本电路如图1-1所示，该电路由串联调整管VT、取样电阻R1和R2、比较放大器A组成。 图1-1 低压差线性稳压器基本电路 取样电压加在比较器A的同相输入端，与加在反相输入端的基准电压Uref相比较，两者的差值经放大器A 放大后，控制串联调整管的压降，从而稳定输出电压。当输出电压Uout降低时，基准电压与取样电压的差值增加，比较放大器输出的驱动电流增加，串联调整管压降减小，从而使输出电压升高。相反，若输出电压Uout超过所需要的设定值，比较放大器输出的前驱动电流减小，从而使输出电压降低。供电过程中，输出电压校正连续进行，调整时间只受比较放大器和输出晶体管回路反应速度的限制。 应当说明，实际的线性稳压器还应当具有许多其它的功能，比如负载短路保护、过压关断、过热关断、反接保护等，而且串联调整管也可以采用MOSFET。 二．低压差线性稳压器的主要参数 1．输出电压(Output Voltage)
ǖ ? OQO! V DROP =2V BE +V SAT (NPN REG) MEP! MEP! V DROP =V BE +V SAT V OUT =V REF (1+R1/R2) 10123901 1.NPN 3. LDO 10123902 2.PNP LDO 10123903 ? 1148Chester Simpson 2000 5 ǖ ? AN-1148 ?2002National Semiconductor Corporation AN101239www https://www.doczj.com/doc/4b1174949.html, āā ? ? LM340 LM317 ? ? ? NPN ? 1?? ? NPN ? ?LDO ? LDO ?quasi-LDO ? ? āā NPN ? PNP NPN ? ? ? 1.5V 2.5V ?dropout voltage ?? " "? ? ǖ āā ? 5V 3.3V ? LDO ? 3?? LDO NPN LDO ? PNP NPN ? ? NPN LDO ǖ āā , ? , 4?? āā ? ?? ? IC ? ? ? ? ? ǖ āā LDO ? ? ? PNP ? 2??LDO PNP ?LDO ǖ āāāāāāVdrop ǚVsat ?LDO ? āā 500mV ? 10mV 20mV ?
!) *! ? ? 10123904 4. 10123905 5. ? 6. 10123906 A N -1148 www https://www.doczj.com/doc/4b1174949.html, 2 āāNPN ?LDO LDO ? ? ? ? ? ? ? IGND ? 4??? IC ? ?IGND IL ? āā NPN ? ? IL ? IGND ? ? mA ? LDO ? ? LM1085 10mA , 3A ? ?LDO ? ? ?PNP ? ? 15?20? LDO ? 7%? āāNPN ? ?? LDO ? , ? ? ? LDO ? LDO ?? ? āā ? ? ?? ?0dB ? ? āā ? ? ? dB ? ? 5?? ? , ?? 0dB ? āā? ? ? ? ? ? ? ? ? ? ǖ ? ? ? āā ? ? ? ? ? 2 LDO ? 6?? āā? "A"?"B" ? ? ? ? " " ? A ?B ? ? ? ǖ Loop Gain ǚVa /Vb āā ? Vb ? ? Va ? ? āā ? ? ? 6??? ? ? ? ?
直流稳压电源设计实验 报告 文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
实训报告 题目名称：直流稳压电源电路 系部：电气与信息工程系 专业班级：机制 14-3 学生姓名：郭欣欣 学号： 指导教师：刘岩 完成日期： 2018年1月17日 摘要 随着电子技术的快速发展，高性能的电子电路对于电源供电质量的要求越来越高，如何设计出能满足高性能电路要求的高精度电源便成为一大课题。直流稳压源为电路提供直流电压和能量，其输出电压的品质直接决定的电源性能的好坏。 本实验旨在利用交流变压器、整流环节、滤波环节和集成元件稳压电路将交流电压转化为直流电压输出，并且对衡量稳压电路性能的几种主要参数进行了测试和分析。 随着电子技术的快速发展，高性能的电子电路对于电源供电质量的要求越来越高，如何设计出能满足高性能电路要求的高精度电源便成为一大课题。直流稳压源为电路提供直流电压和能量，其输出电压的品质直接决定的电源性能的好坏。本实验旨在利用交流变压器、整流环节、滤波环节和集成元件LM317稳压电路将220V交流电压转化为5V直流电压输出，并且对衡量稳压电路性能的几种主要参数进行了测试和分析。
关键词:半波整流电容滤波稳压电路稳压系数纹波电压 目录 一、设计要求 (1) 二、原理分析与设计步骤 1.直流稳压电路结构的选择 (1) 2.交流变压器 (2) 3.整流电路 (2) 4.滤波电路 (2) 5.集成稳压电路 集成稳压器件LM317 (3) LM317典型接法 (4) 6.参数计算与器件选择 (4) 电路参数计算 (4) 元器件清单 (5) 三、实验步骤与测试结果 1.电路搭接与仪器调试 (6) 2.性能参数测试 稳压系数的测量 (6) 输出电阻的测量 (6) 纹波电压的测量 (7) 测量结果分析 (7) 四、实验小结 (7)
西安文理学院机械与材料工程学院专业课程设计报告 专业班级测控技术与仪器一班 课程电子技术课程设计 题目直流稳压电源的设计 学号 学生姓名 指导教师 2017年3月
西安文理学院机械与材料工程学院 课程设计任务书 学生姓名 11 专业班级 15级测控技术与仪器1班学号2807150120 指导教师 22 职称讲师教研室测控 课程电子技术课程设计 题目 直流稳压电源的设计 任务与要求 使用Multisim仿真软件，设计一个采用220V，50Hz交流电网供电，固定输出的集 成稳压电源，其指标为U O =+12V； I O max=800mA。 设计要求： (1) 设计系统总体框架 (2) 设计电路 (3) 绘制电路图并仿真 (4) 撰写设计报告 开始日期 2017.3.10 完成日期 2017.3.24 2017年 2 月 24 日
直流稳压电源的设计 摘要 本设计是设计一个由220V，50Hz交流电源供电，输出为12V电压，限制电流800mA 的交流稳压电源。 首先使用电源变压器将220V的电网电压变成所需要的交流电压，经过由二极管组成的桥式整流电路，将正负交替的正弦交流电压变成单方向的脉动电压，再经过滤波电容使输出电压成为比较平滑的直流电压，在以三端固定式集成稳压器7812为核心构成的直流稳压电路，使输出的直流电压在电网电压或负载电流发生变化时保持稳定。这类稳压器有输入，输出和公共端三个端口，输出电压固定不变，所以输出稳定性极好。本设计就是应用上述原理实现了直流稳压电源的设计。 关键词：直流稳压电源；三端稳压器；变压器；滤波电容；整流二极管。
目录 第一章任务与要求 (1) 第二章总体布局与各部分电路分析 (1) 2.1 系统模块 (1) 2.2 总体设计 (1) 2.3 直流电源的组成及各部分的筛选与作用 (2) 2.3.1 变压电路 (2) 2.3.2 整流电路 (2) 2.3.3滤波电路 (6) 2.3.4稳压电路 (7) 第三章制作和调试 (8) 第四章实验心得体会及致谢 (9) 第五章参考文献 (10)

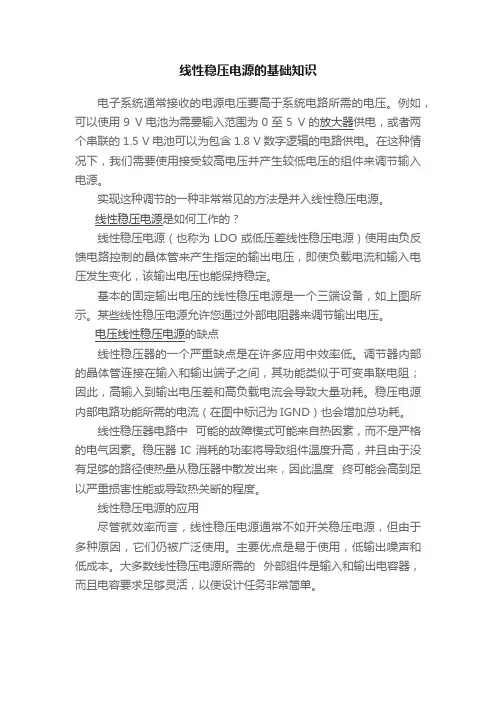

线性稳压器的基本原理 文章出处：发布时间：2009/06/18 | 2169 次阅读| 0次推荐| 0条留言 业界领先的TEMPO评估服务高分段能力，高性能贴片保险丝专为OE M设计师和工程师而设计的产品Samtec连接器完整的信号来源每天新产品时刻新体验完整的15A开关模式电源 线性稳压器主要包括普通线性稳压器和L DO（Low D ropout Regulator，低压差线性稳压器）两种类型，它们的主要区别是：普通线性稳压器（如常见的78系列三端稳压器）工作时要求输入与输出之间的压差值较大（一般要求在2～3V以上），功耗较高；而L DO工作时要求输入与输出之间的压差值较小（可以为IV以下甚至更低），功耗较低。 （1）线性稳压器基本工作原理 线性稳压器是通过输出电压反馈，经误差放大器等组成的控制电路来控制调整管的管压降VDD（即压差）来达到稳压的目的，其原理框图如图1所示。特点是VIN必须大于VOUT，调整管工作在线性区（线性稳压器从此得名）。输入电压的变动或负载电流的变化引起输出电压变动时，通过反馈及控制电路，改变V DO的大小，使输出电压VOUT基本不变。 普通线性稳压器和L D0的工作原理是一致的，不同的是，二者采用的调整管结构不同，从而使LD0比普通线性稳压器压差更小，功耗更低。 有些液晶显示器中使用的线性稳压器i设有输出控制端，也就是说，这种稳压器输出电压受控制端的控制。图2所示是可控稳压器的内部框图。 图1 线性稳压器原理框图
图2 可控稳压器的内部框图 图2中，E N（有时也用符号SHDN表示）为输出控制端，一般由微处理器加低电平（或高电平）使LD O关闭（或工作），在关闭电源状态时，电流约为1μA。 （2）线性稳压器的特点 线性稳压器具有成本低、封装小、外围器件少和噪声小的特点。线性稳压器的封装类型很多，非常适合在液晶显示器中使用。对于固定电压输出的场合，外围只需2～3个很小的电容即可构成整个电路。 超低的输出电压噪声是线性稳压器最大的优势。输出电压的纹波不到35μV（R MS），又有极高的信噪抑制比，非常适合用做对噪声敏感的小信号处理电路供电。同时，由于没有开关时大的电流变化所引发的电磁干扰（E MI），所以便于设计。 但线性稳压器的缺点是效率不高，且只能用于降压的场合。线性稳压器的效率取决于输出电压与输入电压之比η＝Vo：Vio例如，对于普通线性稳压器，在输入电压为 5V的情况下，输出电压为2.5V时，效率只有50％，也就是约有50％的电能被转化成热量流失掉了，这也是普通线性稳压器工作时易发热的主要原因：对于L DO，由于是低压差，因此效率要高得多。例如，在输入电压为3.3V的情况下，输出电压为2.5V时，效率可达76％。所以，在液晶显示器中，为了提高电能的利用率，较少采用普通线性稳压器，而多采用LD O。
