系统动力学软件Vensim 6.3
系统动力学应用于社会经济复杂动态问题建模模拟，以及系统思考。近年来由于系统动力学软件工具的进展，使系统动力学建模与模拟分析变得更加规范与简单易学。发源于美国麻省理工学院的Vensim软件，是由Ventana公司开发，在全球和国内获得最广泛使用系统动力学建模软件。它具有图形化的建模方法，除具有一般的模型模拟功能外，还具有复合模拟、数组变量、真实性检验、灵敏性测试、模型最优化等强大功能。Vensim有Vensim PLE, PLE Plus, Professional和DSS版本，适合不同的用户。
其特点如下：
利用图示化编程建立模型。在Vensim中，“编程”实际上并不存在，只有建模的概念。只要在模型建立窗口(Building)画出流图，再通过Equation Editor输入方程和参数，就可以直接进行模拟了。如果用户需要查看有关方程和参数，可使用Mode Document工具条。另外，Vensim提供两种模型文件保存方式，一种是二进制文件，后缀为.vmf；另一种是文本文件，后缀为.mdf，这种文件可以用于模型的建立和修改，但这并不是Vensim推荐的方法。
运行于Windows下，数据共享性强，提供丰富的输出信息和灵活的输出方式。由于采用了多种分析方法，因此Vensim的输出信息是非常丰富的。其输出兼容性较强。一般的模拟结果，除了即时显示外，还提供保存文件和copy到剪切板。例如建立好的模型可以copy到剪贴板，再由剪贴板转到MS Word的编辑文件中。
对模型的多种分析方法：Vensim提供对于模型的结构分析和数据集分析。其中结构分析包括原因树分析(逐层列举作用于指定变量的变量)、结果树分析(逐层列举该变量对于其它变量的作用)和反馈列表。模型运行后，可进行数据集分析。对指定变量，可以给出它随时间的变化图，列出数据表；可以给出原因图分析，列出所有作用于该变量的其它变量随时间变化的比较图；可以给出结果图分析，列出该变量与所有它作用的变量随时间变化的比较图；同时可以将多次运行的结果进行比较。作为最终结果的图形分析和输出，可使用Custom Graph，它不但可以列举多个变量随时间的变化图，而且可以列举变量之间的关系图。
真实性检验对于我们所研究的系统，对于模型中的一些重要变量，依据常识和一些基本原则，我们可以预先提出对其正确性的基本要求。这些假设是真实性约束。将这些约束加到建好的模型中，专门模拟现有模型在运行时对于这些约束的遵守情况或违反情况，就可以判断模型的合理性与真实性，从而调整结构或参数。真实性检验是Ventana公司的专利方法，
是一种非常有效的建模工具。此外，Vensim软件还可以对您的模型进行优化等。
——版本简介
1. Vensim PLE(个人学习版)是一套让您入门系统动力学建模的软件包，对于教育用途是免费的，商业使用也不贵。Vensim PLE是课堂教学使用和个人学习系统动力学的理想选择。
Vensim PLE 6.3 (32位).rar(22.6 MB, 售价: 1 个论坛币)
2. Vensim PLE Plus(Vensim PLE增强版)架起了便宜的(或免费的)PLE版和更高配置版本之间的桥梁。PLE Plus包括数据连接，多视图，蒙特卡洛敏感性仿真，游戏仿真和新的用户模型界面(输入和输出控制)。
3. Vensim专业版用于管理大型和建模复杂模型。它提供结构和行为的因果追溯(Causal Tracing TM )，提供蒙特卡洛敏感性，最佳化和下标(矩阵)功能。
4. Vensim DSS增加了界面开发工具，用于创建管理飞行模拟器，外部函数和宏，编译仿真等。
因果循环图快速自学手册 使用以下步骤，建立如上因果循环图： 1．启动Vensim，在工具列点选New Model，显示”Model Settings Time Bounds”对话窗口，再点选”OK”钮即显示空白窗口，就可以开始绘制因果循环图。 2．设定此绘图字型为Arial大小为10点，操作如下：在状态列的左边点选字型名称。因为尚未选取任何项目，所以显示是否要更改预设字型与颜色，点选”Yes”键，则显示”View Defaults” 对话窗口，改变”Face”为Arial与”Size”为10，然后点选”OK” 钮即可。 3．点选绘图列下的”Variable –Auxiliary/Constant”（“变量-辅助量/常量”）工具，然后在绘图工作区空白窗口，点选一个地方来放置变量”interest”，此时显示编辑框框，输入”interest”再按”Enter”键即可显示字号为Arial 10的”interest”。 重复此步骤来建立变量”savings”与”income”如上图。(提示：如果拼错变量名称，则点选”Variable –Auxiliary/Constant”工具钮，再点选拼错变量的名称，此时显示编辑框框更改之即可。如果想要完全删除变量或绘图区的其它组件，则点选绘图列下的”Delete”工具钮，再点选它们即可完全删除。 4．重复以上步骤来建立变量”work effort” 如上图。此时”work” 与“effort”显示在同一列，若要将它们放在不同列，则拖曳手把(小圆圈)至左下即可调整之。如果要改变其它特性，就按鼠标右键或同时按”control”、鼠标左键与点选”work effort”，则显示对话窗口，它提供变量多样的选择。在对话窗口左上方，”Shape”标签选取”Clear Box”，所拖曳的小圆圈是改变”work effort”形状的手把。注意，在点选”Variable –Auxiliary/Constant”工具钮下，完成此步骤时手把(小圆圈)即消失； 在点选”Move/Size Words and Arrowst”工具钮下，则手把(小圆圈)又会显现。
| 论坛社区 《机械系统动力学仿真分析软件》(MSC.ADAMS.2005.R2)R2 资源分类： 软件/行业软件 发布者： Coolload 发布时间： 2005-12-18 20:22 最新更新时间： 2005-12-19 07:04 浏览次数： 14548 实用链接： 收藏此页 eMule资源 下面是用户共享的文件列表，安装eMule后，您可以点击这些文件名进行下载 [机械系统动力学仿真分析软件].[$u]MSC.ADAMS.2005.R2.rar201.2MB [机械系统动力学仿真分析软 295.4MB 件].MSC_ADAMS_V2005_ISO-LND-CD1.iso [机械系统动力学仿真分析软185.0MB
件].MSC_ADAMS_V2005_ISO-LND-CD2.bin [机械系统动力学仿真分析软 6.5KB 件].Msc.Adams.v2005.Iso-Lnd-Cd1-Crack.rar 全选480.4MB eMule主页下载eMule使用指南如何发布 中文名称：机械系统动力学仿真分析 软件 英文名称：MSC.ADAMS.2005.R2 版本：R2 发行时间：2005年12月15日 制作发行：美国MSC公司 地区：美国 语言：英语 简介： [通过安全测试] 杀毒软件：Symantec AntiVirus 版本： 9.0.0.338 病毒库：2005-12-16 共享时间：10:00 AM - 24:00 PM(除 非线路故障或者机器故障) 共享服务器：Razorback 2.0 [通过安装测试]Windows2000 SP4 软件版权归原作者及原软件公司所 有，如果你喜欢，请购买正版软件
第8章 Vensim PLE 软件包中系统动力学函数 系统动力学所以能处理复杂的系统问题，除提出流位流率系简化流率基本入树建模法去描述系统外，还有一个重要原因是其专用软件都设计了一系列通用的系统动力学函数。 第一节数学、逻辑、测试函数 § 8.1.1 数学函数 Vensim PLE备有五种普通数学函数供用户使用。 1．SIN（X） 定义1：SIN（X）为三角正弦函数，X须以弧度表示，其值小于8.35×105 当自变量是角度时,应通过乘以2π/360 转化为弧度。 2．EXP（X） 定义2：EXP(X) = e X ，e是自然对数的底，e=2.7182…，X的值必须小于36。 人们常用指数函数去描述系统，有了上面函数将会带来很大方便。 3. LN（X），变量X大于零。 即以e为底的对数函数，它与EXP（X）互为反函数，这样可以用EXP（X）和LN（X）来计算非以e为底的幂函数和对数函数。 4. SQRT（X）=√X—，X必须是非负量。 5. ABS（X） = │X│，对X取绝对值。 § 8.1.2 逻辑函数 逻辑函数的作用类似于其它计算机语言中的条件语句，Vensim PLE的逻辑函数有三种。 1.最大函数MAX（P，Q） MAX表示从两个量中选取较大者，P和Q是被比较的两个量，结果也是在这两个量中选取。 P 若P≥Q 定义1：若MAX（P，Q）= Q 若P≤Q 其中P，Q是变量或常量，则MAX（P，Q）为最大函数。 可用MAX函数从多个量中选取较大者。如从P，Q，D三个量中选择较大者可用：MAX（D，MAX（P，Q））。 最小函数 Q 若P≥Q 定义2：若MIN（P，Q）= P 若P≤Q 则MIN（P，Q）为最小函数。 １．MIN同MAX一样，可以从MIN（P，Q） 基本功能中派生出各种用法。 3. 选择函数IF THEN ELSE(C,T,F) 定义3：若IF THEN ELSE(C,T,F)
系统动力学模型介绍 1.系统动力学的思想、方法 系统动力学对实际系统的构模和模拟是从系统的结构和功能两方面同时进行的。系统的结构是指系统所包含的各单元以及各单元之间的相互作用与相互关系。而系统的功能是指系统中各单元本身及各单元之间相互作用的秩序、结构和功能，分别表征了系统的组织和系统的行为，它们是相对独立的，又可以在—定条件下互相转化。所以在系统模拟时既要考虑到系统结构方面的要素又要考虑到系统功能方面的因素，才能比较准确地反映出实际系统的基本规律。系统动力学方法从构造系统最基本的微观结构入手构造系统模型。其中不仅要从功能方面考察模型的行为特性与实际系统中测量到的系统变量的各数据、图表的吻合程度，而且还要从结构方面考察模型中各单元相互联系和相互作用关系与实际系统结构的一致程度。模拟过程中所需的系统功能方面的信息，可以通过收集，分析系统的历史数据资料来获得，是属定量方面的信息，而所需的系统结构方面的信息则依赖于模型构造者对实际系统运动机制的认识和理解程度，其中也包含着大量的实际工作经验，是属定性方面的信息。因此，系统动力学对系统的结构和功能同时模拟的方法，实质上就是充分利用了实际系统定性和定量两方面的信息，并将它们有机地融合在一起，合理有效地构造出能较好地反映实际系统的模型。 2.建模原理与步骤
(1)建模原理 用系统动力学方法进行建模最根本的指导思想就是系统动力学的系统观和方法论。系统动力学认为系统具有整体性、相关性、等级性和相似性。系统内部的反馈结构和机制决定了系统的行为特性，任何复杂的大系统都可以由多个系统最基本的信息反馈回路按某种方式联结而成。系统动力学模型的系统目标就是针对实际应用情况，从变化和发展的角度去解决系统问题。系统动力学构模和模拟的一个最主要的特点，就是实现结构和功能的双模拟，因此系统分解与系统综合原则的正确贯彻必须贯穿于系统构模、模拟与测试的整个过程中。与其它模型一样，系统动力学模型也只是实际系统某些本质特征的简化和代表，而不是原原本本地翻译或复制。因此，在构造系统动力学模型的过程中，必须注意把握大局，抓主要矛盾，合理地定义系统变量和确定系统边界。系统动力学模型的一致性和有效性的检验，有一整套定性、定量的方法，如结构和参数的灵敏度分析，极端条件下的模拟试验和统计方法检验等等，但评价一个模型优劣程度的最终标准是客观实践，而实践的检验是长期的，不是一二次就可以完成的。因此，一个即使是精心构造出来的模型也必须在以后的应用中不断修改、不断完善，以适应实际系统新的变化和新的目标。 (2)建模步骤 系统动力学构模过程是一个认识问题和解决问题的过程，根据人们对客观事物认识的规律，这是一个波浪式前进、螺旋式上升的过程，因此它必须是一个由粗到细，由表及里，多次循环，不断深化的过程。系统动力学将整个构模过程归纳为系统分析、结构分析、模型建立、模型试验和模型使用五大步骤这五大步骤有一定的先后次序，但按照构模过程中的具体情况，它们又都是交叉、反复进行的。 第一步系统分析的主要任务是明确系统问题，广泛收集解决系统问题的有关数据、资料和信息，然后大致划定系统的边界。 第二步结构分析的注意力集中在系统的结构分解、确定系统变量和信息反馈机制。 第三步模型建立是系统结构的量化过程(建立模型方程进行量化)。 第四步模型试验是借助于计算机对模型进行模拟试验和调试，经过对模型各种性能指标的评估不断修改、完善模型。 第五步模型使用是在已经建立起来的模型上对系统问题进行定量的分析研究和做各种政策实验。 3.建模工具 系统动力学软件VENSIM PLE软件 4.建模方法 因果关系图法 在因果关系图中，各变量彼此之间的因果关系是用因果链来连接的。因果链是一个带箭头的实线(直线或弧线)，箭头方向表示因果关系的作用方向，箭头旁标有“+”或“-”号，分别表示两种极性的因果链。
第10 章系统动力学模型 系统动力学模型(System Dynamic)是社会、经济、规划、军事等许多领域进行战略研究的重要工具，如同物理实验室、化学实验室一样，也被称之为战略研究实验室，自从问世以来，可以说是硕果累累。 1 系统动力学概述 2 系统动力学的基础知识 3 系统动力学模型 第1 节系统动力学概述 1.1 概念系统动力学是一门分析研究复杂反馈系统动态行为的系统科学方法，它是系统科学的一个分支，也是一门沟通自然科学和社会科学领域的横向学科，实质上就是分析研究复杂反馈大系统的计算仿真方法。 系统动力学模型是指以系统动力学的理论与方法为指导，建立用以研究复杂地理系统动态行为的计算机仿真模型体系，其主要含义如下： 1 系统动力学模型的理论基础是系统动力学的理论和方法； 2 系统动力学模型的研究对象是复杂反馈大系统； 3 系统动力学模型的研究内容是社会经济系统发展的战略与决策问题，故称之为计算机仿真法的“战略与策略实验室” ； 4 系统动力学模型的研究方法是计算机仿真实验法，但要有计算 机仿真语言DYNAMIC勺支持，如：PD PLUS VENSIM等的支持； 5 系统动力学模型的关键任务是建立系统动力学模型体系； 6 系统动力学模型的最终目的是社会经济系统中的战略与策略决策问题计
算机仿真实验结果，即坐标图象和二维报表； 系统动力学模型建立的一般步骤是：明确问题，绘制因果关系图，绘制系统动力学模型流图，建立系统动力学模型，仿真实验，检验或修改模型或参数，战略分析与决策。 地理系统也是一个复杂的动态系统，因此，许多地理学者认为应用系统动力学进行地理研究将有极大潜力，并积极开展了区域发展，城市发展，环境规划等方面的推广应用工作，因此，各类地理系统动力学模型即应运而生。 1.2 发展概况 系统动力学是在20世纪50年代末由美国麻省理工学院史隆管理学院教授福雷斯特（JAY.W.FORRESTERI出来的。目前，风靡全世界，成为社会科学重要实验手段，它已广泛应用于社会经济管理科技和生态灯各个领域。福雷斯特教授及其助手运用系统动力学方法对全球问题，城市发展，企业管理等领域进行了卓有成效的研究，接连发表了《工业动力学》，《城市动力学》，《世界动力学》，《增长的极限》等著作，引起了世界各国政府和科学家的普遍关注。 在我国关于系统动力学方面的研究始于1980 年，后来，陆续做了大量的工作，主要表现如下： 1 ）人才培养 自从1980年以来，我国非常重视系统动力学人才的培养，主要采用“走出去，请进来”的办法。请进来就是请国外系统动力学专家来华讲学，走出去就是派留学生，如：首批派出去的复旦大学管理学院的王其藩教授等，另外，还多次举办了全国性的讲习班。 2 ）编译编写专著
Assignment Vehicle system dynamics simulation 学院：机电学院 专业：机械工程及自动化 姓名： 指导教师：
The model we are going to analys: The FBD of the suspension system is shown as follow:
According to the New's second Law, we can get the equation: 2 )()(221211mg z z c z z k z m --+-=???? 221212)()(z k mg z z c z z k z m w +-----=? ??? 0)()()()(222111222111=-++--+-++--+? ? ? ? ? ? ? ?w w w w z L z k z L z k z L z c z L z c z m χχχχ 0)()()()(2222111122221111=-++----++---? ? ? ? ? ? ? ?w w w w z L z L k z L z L k z L z L c z L z L c J χχχχχ d w w w w Q z L z k z L z c z m ,111111111)()(-=------? ? ? ? ?χχ d w w w w Q z L z k z L z c z m ,222222222)()(-=-+--+-? ????χχ When there is no excitation we can get the equation: 2)()(221211mg z z c z z k z m --+-=???? 2 21212)()(z k mg z z c z z k z m w +-----=? ??? Then we substitude the data into the equation, we write a procedure to simulate the system: Date: ???? ?? ??? ??==?==?===MN/m 0.10k m 25.1s/m kN 0.20MN/m 0.1m kg 3020kg 2100kg 3250w 2l c k I m m by w b
《机械系统动力学》 机械系统动力学中分析中的 仿真前沿 学院：机械工程学院 专业：机制一班 姓名：董正凯 学号：S12080201006
摘要 计算机及其相应技术的发展为建立机械系统仿真提供了一个有效的手段，机械系统动力学中的许多难题均可以采用仿真技术来解决，本文主要讲述了目前在机械系统动力学的分析中仿真技术主要的研究重点及其研究中主要存在的问题。 关键词：机械系统动力学仿真系统建模
机械系统动力学中分析中的仿真前沿 机械专业既是一个传统的专业，又是一个不断融合新技术、不断创新的专业。随着科技的发展，计算机仿真技术越来越广泛地应用在各个领域。基于多体系统动力学的机械系统动力学分析与仿真技术，从二十世纪七十年代开始吸引了众多研究者，已解决了自动化建模和求解问题的基础理论问题，并于八十年代形成了一系列商业化软件，到了九十年代，机械系统动力学分析与仿真技术更已能成熟应用于工业界。 目前的研究重点表现在以下几个方面： （1）柔性多体系统动力学的建模理论 多刚体系统的建模理论已经成熟，目前柔性多体系统的建模成了一个研究热点，柔性多体系统动力学由于本身既存在大范围的刚体运动又存在弹性变形运动，因而其与有限元分析方法及多刚体力学分析方法有密切关系。事实上，绝对的刚体运动不存在，绝对的弹性动力学问题在工程实际中也少见，实际工程问题严格说都是柔性多体动力学问题，只不过为了问题的简化容易求解，不得不化简为多刚体动力学问题、结构动力学问题来处理。然而这给使用者带来了不便，同一个问题必须利用两种分析方法处理。大多商用软件系统采用的浮动标架法对处理小变形部件的柔性系统较为有效，对包含大变形部件的柔体多体系统会产生较大仿真分析误差甚至完全错误的仿真结论。最近提出的绝对节点坐标方法，是对有限元技术的拓展和较大创新，在常规有限元中梁单元、板壳单元采用节点微小转动作为节点坐标，因而不能精确描述刚体运动。绝对节点坐标法则采用节点位移和节点斜率作为节点坐标，其形函数可以描述任意刚体位移。利用这种方法梁和板壳可以看作是等参单元，系统的质量阵为一常数阵，然而其刚度阵为强非线性阵，这与浮动标架法有截然不同的区别。这种方法已成功应用于手术线的大变形仿真中。寻求有限元分析与多刚体力学的统一近年来成为多体动力学分析的一个研究热点，绝对节点坐标法在这方面有极大的潜力，可以说绝对节点坐标法是柔性多体力学发展的一个重要进展。另外，各种柔性多体的分析方法之间是否存在某种互推关系也引起了人们的注意，如两个主要分析方法：浮动标架法、绝对节点坐标法之间是否可以互推？这些都具有重大理论意义。 另外柔性多体系统动力学中由于大范围的刚体运动与弹性变形运动相互耦合，采用浮动标架法时，即便是小变形问题，由于处于高速旋转仍会产生动力刚化现象。如果仅仅采用小变形理论，将产生错误的结论，必须计及动力刚化效应。动力刚化现象已成为柔性多体动力学的一个重要研究方面。如何利用简单的补偿方法来考虑动力刚化是问题的关键。 柔性多体系统动力学中关于柔性体的离散化表达存在三种形式：基于有限元分析的模态表达，基于试验模态分析的模态表达和基于有限元节点坐标的有限元列式。有限元列式由于大大地增加了系统的求解规模使其应用受到限制，因而一般采用模态分析方法，对模态进行模态截断、模态综合，从而缩减系统的求解规模。为了保证求解精度，同时又能提高求解速度如何进行模态截断、模态综合就成了一个关键问题。再者如何充分利用试验模态分析的结果也是一个关键性研究课题，这一方面的研究还不够深入。 柔性多体系统动力学可以计算出每一时刻的弹性位移，通过计算应变可计算计算出应力。由于一般的多柔体分析程序不具备有限元分析功能，因而柔性体的应力分析都是由有限元程序处理。由于可以计算出每个柔性体的应力的变化历
第10章系统动力学模型 系统动力学模型(System Dynamic)是社会、经济、规划、军事等许多领域进行战略研究的重要工具，如同物理实验室、化学实验室一样，也被称之为战略研究实验室，自从问世以来，可以说是硕果累累。 1 系统动力学概述 2 系统动力学的基础知识 3 系统动力学模型 第1节系统动力学概述 1.1 概念 系统动力学是一门分析研究复杂反馈系统动态行为的系统科学方法，它是系统科学的一个分支，也是一门沟通自然科学和社会科学领域的横向学科，实质上就是分析研究复杂反馈大系统的计算仿真方法。 系统动力学模型是指以系统动力学的理论与方法为指导，建立用以研究复杂地理系统动态行为的计算机仿真模型体系，其主要含义如下： 1 系统动力学模型的理论基础是系统动力学的理论和方法； 2 系统动力学模型的研究对象是复杂反馈大系统； 3 系统动力学模型的研究内容是社会经济系统发展的战略与决策问题，故称之为计算机仿真法的“战略与策略实验室”； 4 系统动力学模型的研究方法是计算机仿真实验法，但要有计算
机仿真语言DYNAMIC的支持，如：PD PLUS，VENSIM等的支持； 5 系统动力学模型的关键任务是建立系统动力学模型体系； 6 系统动力学模型的最终目的是社会经济系统中的战略与策略决策问题计算机仿真实验结果，即坐标图象和二维报表； 系统动力学模型建立的一般步骤是：明确问题，绘制因果关系图，绘制系统动力学模型流图，建立系统动力学模型，仿真实验，检验或修改模型或参数，战略分析与决策。 地理系统也是一个复杂的动态系统，因此，许多地理学者认为应用系统动力学进行地理研究将有极大潜力，并积极开展了区域发展，城市发展，环境规划等方面的推广应用工作，因此，各类地理系统动力学模型即应运而生。 1.2 发展概况 系统动力学是在20世纪50年代末由美国麻省理工学院史隆管理学院教授福雷斯特（JAY.W.FORRESTER）提出来的。目前，风靡全世界，成为社会科学重要实验手段，它已广泛应用于社会经济管理科技和生态灯各个领域。福雷斯特教授及其助手运用系统动力学方法对全球问题，城市发展，企业管理等领域进行了卓有成效的研究，接连发表了《工业动力学》，《城市动力学》，《世界动力学》，《增长的极限》等著作，引起了世界各国政府和科学家的普遍关注。 在我国关于系统动力学方面的研究始于1980年，后来，陆续做了大量的工作，主要表现如下： 1）人才培养
机械系统动力学仿真软件ADAMS培训教程（1周时间） 一机械系统动力学方程基础 以闭环矢量法为例，介绍平面机构的运动学方程推导，瞬态动力学方程求解，方程组装及在Matlab/simulink模块中的实现，让学生对动力学求解有一个感性的认识。 教学内容： 1.1 机构动力学分析。四杆机构，杆长分别为L1,L2,L3和L4, 其中，L3为机架，L1为匀速转动的原动件，杆L4受到一恒定的扭矩T的作用。求各杆的运动和受力。（图中的杆均为均质杆，质量为mi,转动惯量为Ii，i=1,2,3….） 1.2 画出上式的Matlab/Simulink仿真框图（10分） 1.3 编写S函数，并在Simulink中调试实现 使用知识：超越方程的求解，牛顿—莱布尼兹迭代法，相容性检测（位移，速度），任意点的运动信息输出 练习：曲柄滑块机构，从方程推导、矩阵方程组装，流程图，编程实现
二ADAMS软件工程介绍及机构动力学仿真 介绍ADAMS软件的功能，几何模型建立方法和第三方CAD模型导入技巧，材料属性配置，运动副、驱动和载荷的创建，仿真计算参数设置及计算结果后处理。介绍弹簧模型、接触模型和轮胎路谱模型（如果有车辆专业学员的话），凸轮副，齿轮模型等常用模型的仿真。 准备内容：机构三维几何模型，最好还有凸轮，齿轮等常用运动副。 介绍模型的构成，建模方法（含几何模型导入技巧），各种运动副、载荷的施加，接触模型参数设置，学会常见机构动力学分析，结果后处理，包括常用的各种测量的使用。 练习：常规运动，接触，轮胎路谱模型的应用，结果后处理。 三模型参数化，灵敏度分析及优化设计研究 介绍ADAMS的设计变量定义，常用函数的使用，模型形状、尺寸、材料参数化和位置方向参数化，建立各种状态变量、约束和目标函数的测量，进行灵敏度分析和优化设计研究，改进模型的设计。 参数优化几何建模，参数化材料特性、单元属性，本构关系参数。目标函数，约束的建立，灵敏度分析、优化求解参数设定。 练习：机构优化；减振系统优化；
系统动力学软件Vensim 6.3 系统动力学应用于社会经济复杂动态问题建模模拟，以及系统思考。近年来由于系统动力学软件工具的进展，使系统动力学建模与模拟分析变得更加规范与简单易学。发源于美国麻省理工学院的Vensim软件，是由Ventana公司开发，在全球和国内获得最广泛使用系统动力学建模软件。它具有图形化的建模方法，除具有一般的模型模拟功能外，还具有复合模拟、数组变量、真实性检验、灵敏性测试、模型最优化等强大功能。Vensim有Vensim PLE, PLE Plus, Professional和DSS版本，适合不同的用户。 其特点如下： 利用图示化编程建立模型。在Vensim中，“编程”实际上并不存在，只有建模的概念。只要在模型建立窗口(Building)画出流图，再通过Equation Editor输入方程和参数，就可以直接进行模拟了。如果用户需要查看有关方程和参数，可使用Mode Document工具条。另外，Vensim提供两种模型文件保存方式，一种是二进制文件，后缀为.vmf；另一种是文本文件，后缀为.mdf，这种文件可以用于模型的建立和修改，但这并不是Vensim推荐的方法。 运行于Windows下，数据共享性强，提供丰富的输出信息和灵活的输出方式。由于采用了多种分析方法，因此Vensim的输出信息是非常丰富的。其输出兼容性较强。一般的模拟结果，除了即时显示外，还提供保存文件和copy到剪切板。例如建立好的模型可以copy到剪贴板，再由剪贴板转到MS Word的编辑文件中。 对模型的多种分析方法：Vensim提供对于模型的结构分析和数据集分析。其中结构分析包括原因树分析(逐层列举作用于指定变量的变量)、结果树分析(逐层列举该变量对于其它变量的作用)和反馈列表。模型运行后，可进行数据集分析。对指定变量，可以给出它随时间的变化图，列出数据表；可以给出原因图分析，列出所有作用于该变量的其它变量随时间变化的比较图；可以给出结果图分析，列出该变量与所有它作用的变量随时间变化的比较图；同时可以将多次运行的结果进行比较。作为最终结果的图形分析和输出，可使用Custom Graph，它不但可以列举多个变量随时间的变化图，而且可以列举变量之间的关系图。 真实性检验对于我们所研究的系统，对于模型中的一些重要变量，依据常识和一些基本原则，我们可以预先提出对其正确性的基本要求。这些假设是真实性约束。将这些约束加到建好的模型中，专门模拟现有模型在运行时对于这些约束的遵守情况或违反情况，就可以判断模型的合理性与真实性，从而调整结构或参数。真实性检验是Ventana公司的专利方法，
震源车系统动力学模型分析报告 一、项目要求 1）独立完成1个应用Adams 软件进行机械系统静力、运动、动力学分析问题，并完成一份分析报告。分析报告中要对所计算的问题和建模过程做简要分析，以图表形式分析计算结果。 2）上交分析报告和Adams 的命令文件，命令文件要求清楚、简洁。 1K 1 C 2K 2C 3 C 3 K 3 M 1 M 2M 二、建立模型 1）启动admas ，新建模型，设置工作环境。 对于这个模型，网格间距需要设置成更高的精度以满足要求。在ADAMS/View 菜单栏中，选择设置（Setting ）下拉菜单中的工作网格（Working Grid ）命令。系统弹出设置工作网格对话框，将网格的尺寸(Size)中的X 和Y 分别设置成750mm 和500mm ，间距（Spacing ）中的X 和Y 都设置成50mm 。然后点击“OK ”确定。如图2-1所表示。 图 2-1 设置工作网格对话框
2）在ADAMS/View零件库中选择矩形图标，参数选择为“on Ground”，长度（Length）选择40cm高度Height为1.0cm，宽度Depth为30.0cm，建立系统的平台，如图2-2所示。以同样的方法，选择参数“New Part”建立part-2、part-3、part-4，得到图形如2-3所示， 图 2-2 图 2-3创建模型平台 3）施加弹簧拉力阻尼器，选择图标，根据需要输入弹簧的刚度系数K和粘滞阻尼系数C，选择弹簧作用的两个构件即可，施加后的结果如图2-4 图 2-4 创建弹簧阻尼器 4）添加约束，选择棱柱副图标，根据需要选择要添加约束的构件，添加约束后的模型如2-5所示。
第四章 系统动力学仿真模型 由于上海地区的汽车市场只是全国市场的一部分，其供应系统除了上海本地汽车生产企业之外，还有全国各地的汽车企业。随着加入WTO ，汽车产业逐步放开，将使我国的汽车市场成为国际市场的一部分，而价格也将与国际市场接轨。另外世界汽车市场上潜在的生产能力极大，总体上已经形成生产过剩的卖方市场。因此上海地区的汽车市场主要是需求问题。研究上海市私车发展的主要问题也将是需求问题。本文建立上海地区私车变化的系统动力学模型，从需求方面来研究上海市的私车发展。 §4.1 系统分析 §4.1.1 系统边界的确定 系统动力学分析的系统行为是基于系统内部要素相互作用而产生的，并假定系统外部环境的变化不给系统行为产生本质的影响，也不受系统内部因素的控制。因此系统边界应规定哪一部分要划入模型，哪一部分不应划入模型，在边界内部凡涉及与所研究的动态问题有重要关系的概念模型与变量均应考虑进模型；反之，在界限外部的那些概念与变量应排除在模型之外。 图4-1 上海市私家车系统组成结构图 根据系统论原理，一个完整的城市居民私家车消费系统不仅包括汽车的流通、交换和消费等环节，而且还包括城市人口、经济、社会环境和消费政策、公交等其他指系统，它是一个复杂的社会经济大系统（图4-1）。只有建立一个适合于该系统的动态分析模型，才可能全面准确地研究系统中各因素间的相互作用关系和它们对系统行为的影响。 根据系统建模的目的，本文研究系统的界限大体包括以下内容： 私车的需求量 私车的报废量 私车的市场保有量 私车的价格 私车的使用费用 私车的上牌费用 牌照限额 居民人均可支配收入 上海市人口数量 上海市总户数 私车发展系统 城市公交系统 城市市政系统 汽车市场系统 人口经济系统
SAVINGS AND INCOME effort 因果循环图快速自学手册 使用以下步骤，建立如上因果循环图： 1．启动Vensim ，在工具列点选New Model ，显示”Model Settings Time Bounds” 对话窗口，再点选”OK”钮即显示空白窗口，就可以开始绘制因果循环图。 2．设定此绘图字型为Arial 大小为10点，操作如下：在状态列的左边点选字型名 称。因为尚未选取任何项目，所以显示是否要更改预设字型与颜色，点选”Yes”键，则显示”View Defaults” 对话窗口，改变”Face”为Arial 与”Size”为10，然后点选”OK”钮即可。 3．点选绘图列下的”Variable – Auxiliary/Constant” （“变量-辅助量/常量”） 工具，然后在绘图工作区空白窗口，点选一个地方来放置变量”interest”，此时显示编辑框框，输入”interest”再按”Enter”键即可显示字号为Arial 10的”interest”。重复此步骤来建立变量”savings”与”income”如上图。(提示：如果拼错变量名称，则点选”Variable – Auxiliary/Constant”工具钮，再点选拼错变量的名称，此时显示编辑框框更改之即可。如果想要完全删除变量或绘图区的其它组件，则点选绘图列下的”Delete”工具钮，再点选它们即可完全删除。 4．重复以上步骤来建立变量”work effort” 如上图。此时”work” 与“effort”显示在 同一列，若要将它们放在不同列，则拖曳手把(小圆圈)至左下即可调整之。如果要改变其它特性，就按鼠标右键或同时按”control”、鼠标左键与点选”work effort”，则显示对话窗口，它提供变量多样的选择。在对话窗口左上方，”Shape”标签选取”Clear Box”，所拖曳的小圆圈是改变”work effort”形状的手把。注意，在点选”Variable – Auxiliary/Constant”工具钮下，完成此步骤时手把(小圆圈)即消失；在点选”Move/Size Words and Arrowst”工具钮下，则手把(小圆圈)又会显现。 5．在绘图列中点选”Arrow”工具钮下，点选变量”interest”并放开鼠标，移至变 量”savings”再点选之，则显示有直线箭头指针从”interest”到”savings”； 在点选”Move/Size Words and Arr ows ”工具钮下，拖曳直线箭头指针的手把(小圆圈)可以形成如上图之圆滑曲线。(提示：亦可在”Arrow”工具下，将鼠标移至直线箭头指针的手把(小圆圈)上方，就出现一小手，然后再拖拉它即可形成如上图之圆滑曲线。)
《机械系统动力学》是清华大学出版社出版，杨义勇编著的机械专业书籍。全书共9章。介绍了机械系统中常见的动力学问题、机械动力学问题的类型和解决问题的一般过程，讲述了刚性机械系统的动力学分析与设计，含弹性构件的机械系统的动力学，含间隙副机械的动力学，含变质量机械系统动力学以及机械动力学数值仿真数学基础与相关软件。本书可作为高等院校机械工程专业本科和研究生教材，也可作为从事机械工程研究和设计的技术人员的参考书籍。 《机械系统动力学》内容是集20多年的课程教学经验，在唐锡宽和金德闻1984年编写的《机械动力学》一书的基础上进行体系变更、内容更新、扩充和改写后编著而成的。全书共9章：第1章绪论，介绍了机械系统中常见的动力学问题、机械动力学问题的类型和解决问题的一般过程，是学习后面内容的基础；第2、3章讲述刚性机械系统的动力学分析与设计，包括机构惯性力平衡的原理与方法；第4章和第5章是含弹性构件的机械系统的动力学，后者内容为含柔性转子机械的平衡原理与方法；第6章是含间隙副机械的动力学；第7章是含变质量机械系统动力学；第8、9章介绍机械动力学数值仿真数学基础与相关软件，并给出了仿真实例。书后附有103道练习题。《机械系统动力学》可作为高等院校机械工程专业本科和研究生教材，也可作为从事机械工程研究和设计的技术人员的参考书籍。 机械动力学课程在清华大学的开设已有20多年历史。 近几年，杨义勇在中国地质大学（北京）也开设了机械系统动力学这
一学位课程。上述课程所使用的教材均以 唐锡宽、金德闻编写的《机械动力学》（高等教育出版社19 84年出版）为基础，加上多种补充教材和讲义。在多年的教学过程中，随着对课程地位、学生学习的目的和课程体系的不断探索，金德闻先后编写了《高速转子的振动与平衡》、《机械动力学设计》等补充教材和研究生学位课程讲义《现代机械设计理论与方法》中的“机械动力学”部分，金德闻、唐锡宽还配套编写了《机械动力学习题、作业实验汇编》；杨义勇则编写了《机械系统动力学》讲义。作者在对上述教材和讲义进行体系变更、内容更新、扩充和改写的基础上，写成了这本新的《机械系统动力学》。 机械动力学是应用力学基本理论解决机械系统中的动力学问题的一门学科，其核心问题是建立机械系统的运行状态与其内部参数、外界条件之间的关系，从而找到解决问题的途径。该学科是机械性能设计的重要部分，在高速机械和精密机械中，机械动力学性能的分析与设计中是不可缺少的，有时甚至是至关重要的。机械动力学课程教学的目的就是使学生了解机械系统中动力学问题的类型和掌握应用力学的基础知识解决这些问题的基本方法和途径。机械系统千变万化，但它们存在的动力学问题有一定规律性，解决这些问题的方法也有共性。 本书对机械动力学的内容和体系的安排有以下特点： （1）按照系统的组成和运行条件将机械系统分为刚性系统和考虑构件弹性的系统两大部分，以便根据它们不同的性质分别讲述处理动力

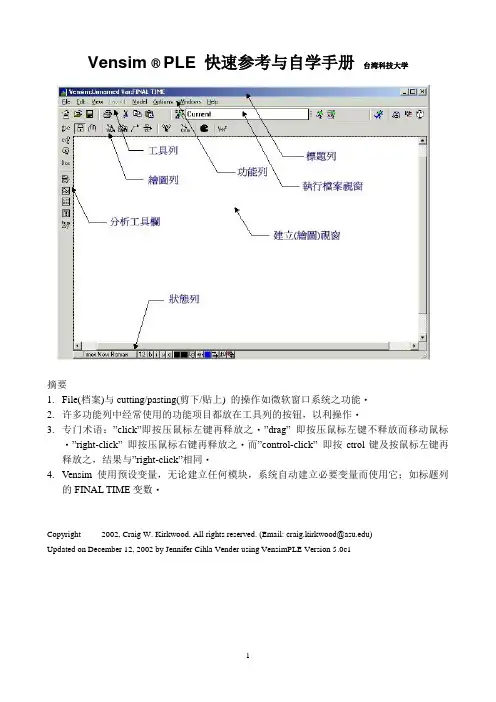

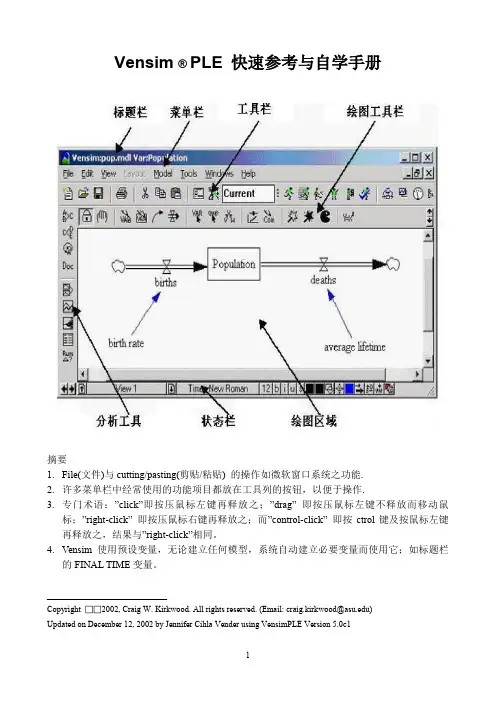

Vensim ? PLE 快速参考与自学手册台湾科技大学 摘要 1.File(档案)与cutting/pasting(剪下/贴上) 的操作如微软窗口系统之功能? 2.许多功能列中经常使用的功能项目都放在工具列的按钮，以利操作? 3.专门术语：”click”即按压鼠标左键再释放之?”drag” 即按压鼠标左键不释放而移动鼠标 ?”right-click” 即按压鼠标右键再释放之?而”control-click” 即按ctrol键及按鼠标左键再释放之，结果与”right-click”相同? 4.Vensim使用预设变量，无论建立任何模块，系统自动建立必要变量而使用它；如标题列 的FINAL TIME变数? ________________________ Copyright 2002, Craig W. Kirkwood. All rights reserved. (Email: craig.kirkwood@https://www.doczj.com/doc/4a7857976.html,) Updated on December 12, 2002 by Jennifer Cihla Vender using VensimPLE Version 5.0c1
