4.8初次启动
STEP1
正常情况下，设定点端子A4为速度给定的源
在操作盘上显示ANIN3(A4)的值，转动电位器，观察这个值的变化。
附加给定在端子ANIN1(A2)、ANIN2(A3)，如果用了，也检查之。
总的给定值在“SPEED SETPOINT”中显示，同时也可在A8上测量。
SETP2
在操作盘上检查“外部电流限幅设定（参看第6章的ANALLOG INPUT 详细描述）”：如果用的是单极性外部限定，C6为0
检查ANIN5(A6)是否为+10V，如果不，则调到+10V。
如果用的是双极性外部限定，C6为+24
检查ANIN5(A6)是否为+10V，如果不，则调到+10V；检查ANIN4(A5)是否为-10V，
如果不，则调到-10V。
STEP3
如果可能，通过手动正转电机轴，检查速度反馈
模拟量测速发动机：G3(DC TACH INPUT)的电压为正。
测速编码器：将是一个正的输入。
同时，检查参数SPEED FEEDBACK是否是一个正的值
STEP4
翻动操作盘的SET PARAMETERS菜单，留意主电流极限参数值（MAIN CURR LIMIT）,将MAIN CURR LIMIT调到0.00%
为SPEED FBK SELECT选择正确测设定。
然后保存这些已经改变了的参数。
STEP5
接入+24V到B8和B9（编程的停止和快停）
接入“start/run”命令给C3端子
主接触器合上（主接触器也可能马上断开，因为3相电压报警）断开C3端子的“start/run”命令
主接触器断开。
如果上面的步骤没起作用，断开辅助电源检查start/run和主接触器的接线。
STEP6
断开所有连接装置的电源，再送上主电源。
合上辅助电源
合上主电源
STEP7
将speed setpoints设到0，查看SPEED SETPOINT 参数是否为0，或端子A8输出为0. STEP8
改变MAIN CURR LIMIT 参数到0.00%，或在DIAGNOSTICS 菜单中的ANIN5(A6)参
数为0.00V
SETP9
供给start/run命令，检查L1L2L3的主电源是否供给，给上“ENABLE(C5)”，检查F+F-端子有没有正确的励磁电压出现。
如果励磁电压不正确，按下面步骤检查：
step9.1 内部励磁合上主接触器，检查端子L1L2L3的3相主电源电压检查快熔和电子板上的保险是否完好
“FIELD ENABLE”参数是否设成ENABLE
在FIELD ENABLE参数出现的时候，按下箭头键（DOWN），将显示“FLD CTRL MODE”，按M键，将出现“VOLTAGE CONTROL”和“CURRENT CONTROL”
如果是设成的“VOLTAGE CONTROL”，检查FLD VOLTS RATIO参数值，设到65%（当电源电压46V0的时候，差不多300V电压）
如果是设成的“CURRENT CONTROL”，检查磁场电流校验的启动（set-up），见后面的“校验”一章
step9.2 外部励磁（略）
STEP10 检查操作盘上的“HEALTH”、“STOP”、“FWD”、“REV”的显示是否是亮。
STEP11 检查在STANDSTILL菜单中的STANDSTILL LOGIC 参数是否为ENABLE，暂时设成DISABLE。
下面的启动介绍将讲述在电机超速时如何停止装置
STEP12
将速度设定值SPEED SETPOINT改成5%，在A8测量为0.5V。
在“SPEED FBK SELECT”参数中选择“ARM VOLTS FBK”，慢慢增加“MAIN CURR
LIMIT”参数值最大到20%，如果接线正确，电机将转动起来。电机速度将达到额定速度的5%。在临时诊断菜单中检查速度反馈。
现在停下来，重新把“SPEED FBK SELECT”参数选成正确的，再次执行上述操作。
如果成功，存储参数PARAMETER SAVE到STEP14；如果只是转动方向错了，到
STEP13；否则按下面步骤进行：
如果超过了5%的速度并且速度还在不断增加，马上减少MAIN CURR LIMIT 参
数值到0；断开所有电源，更改下面的接线：
如果电机方向正确，更改测速发动机接线；
如果电机方向错误，更改励磁接线；（略）更改完接线后，重新做上面的步骤。如果电机还是不能控制，检查测速发动机和线路。
STEP13
如果电机无错误的运行，但是方向不对，同时改变励磁接线和测速发动机接线。STEP14
把速度设定值SPEED SETPOINT改成10%，在A8测量为1V。电机将加速并到达设定
值。
STEP14.1 四象限运行电机，把速度设定值SPEED SETPOINT改成-10%，在A8测量
为-1V。电机将反转并到达设定值。
STEP14.2 （略）。
STEP15
将速度增加到满速，检查电机速度是否正确。
STEP16
调节弱磁。（略）
STEP17
反转，重复上述步骤。
STEP18
将MAIN CURR LIMIT 参数改回先前设定。

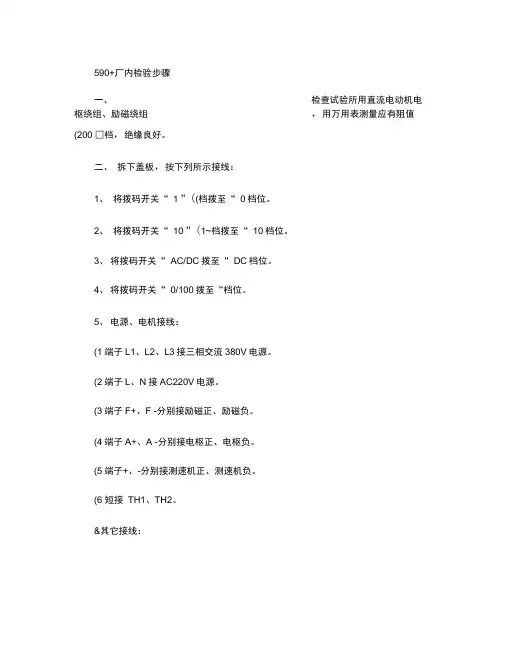

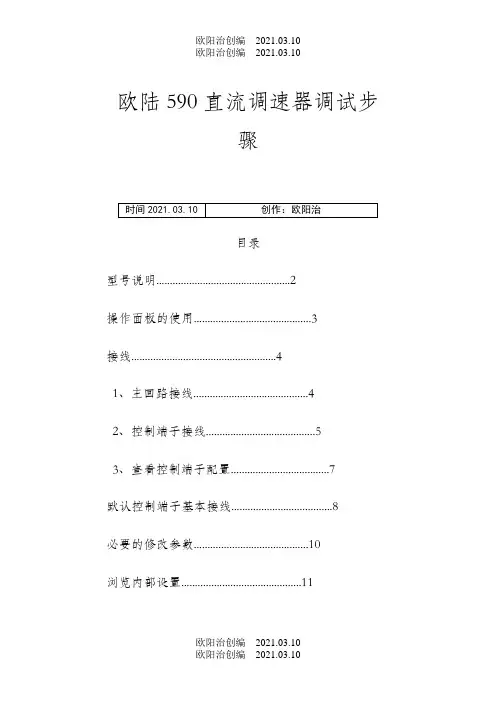

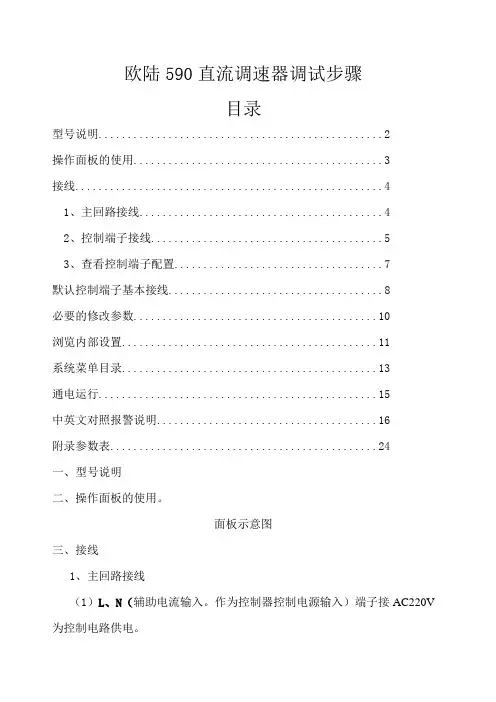

欧陆590直流调速器调试步骤 目录 型号说明 (2) 操作面板的使用 (3) 接线 (4) 1、主回路接线 (4) 2、控制端子接线 (5) 3、查看控制端子配置 (7) 默认控制端子基本接线 (8) 必要的修改参数 (10) 浏览内部设置 (11) 系统菜单目录 (13) 通电运行 (15) 中英文对照报警说明 (16) 附录参数表 (24)
一、型号说明
二、操作面板的使用。 面板示意图
三、接线 1、主回路接线 （1）L、N（辅助电流输入。作为控制器控制电源输入）端子接AC220V 为控制电路供电。 （2）L1、L2、L3（三相主电源输入）接AC380V为主电路供电。 （3）A+、A-（电枢输出，A+正极，A-负极）接电枢端口。 （4）F+、F- （励磁输出。F-为负，F+为正。）接励磁端口。 上述端子一般分布图 2、控制端子接线。
(1)、模拟端子 A1 零伏电位，与 B1、C1 同电位，与地线隔离。 A2 模拟输入 1。默认功能为速度输入，可修改。 A3 模拟输入 2。默认功能为辅助速度或电流输入,在默认功能下，由 C8 来切换其输入功能。C8 低态时为速度输入量，C8 高态时为电流量（电流控制方式），不可修改。 A4 模拟输入 3。默认功能为斜坡速度输入，可修改。 A5 模拟输入 4。默认功能为辅助（负）电流箝位，默认功能下由 C6 确定其是否使用。C6 为低态时不使用此功能，C6 为高态时使用其功能来对负电流进行箝位。可修改。 A6 模拟输入 5。默认功能为主电流箝位或辅助（正）电流箝位，默认功能下由 C6 切换其输入功能，C6 为低态时为主电流箝位，同时作用于正负电流的箝位，可修改。 A7 模拟输出 1。默认功能为速度反馈输出，可修改。 A8 模拟输出 2。默认功能为速度给定输出，可修改。 A9 模拟输出 3。默认功能为电流反馈输出，不可修改。 （2）数字端子 B5 数字输出 1，默认功能为电机零速检测，当电机零速时为高态（+24V 输出），当电机运转时为低态（0V 输出）可修改。 B6 数字输出 2，默认功能为控制器正常状态检测，当控制器正常，没有报警或报警复位时为高态（24V 输出），出现报警时为低态（0V 输出）可修改。 B7 数字输出 3，默认功能为控制器准备就绪状态检测，当控制器准备就绪，主电源合闸时为高态（24V 输出），当控制器分闸、停止、出现报警或主电源分闸时为低态（0V 输出），可修改。 C6 数字输入 1 默认功能为电流箝位选择，C6 为低态时为（A6）主电流箝位，C6 为高态时为（A5、A6）双极电流箝位，此时 A5 为负电流箝位，A6 为正电流箝位。可修改。 C7 数字输入 2，默认功能为斜坡保持，当 C7 为高态时，斜坡输出保持在斜坡输入的最后值，此时不管斜坡输入值为多少，输出都一直保持为这个值，当 C7 为低态时，斜坡输出跟踪斜坡输入值。可修改。
第一部分变频器的操作方法 一、操作面板各部的名称： 图1 操作面板布置 二、操作键的功能： LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o2-01）可设定这个键的有效/无效。 MENU：菜单键，按此键可进入参数设置。 ESC：按一下ESC键，则回到前一个状态。 JOG：操作器运行时的点动运行键。
FWD/REV：操作器运行时，运转方向切换键。 RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。 增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。 减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。 DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。RUN：操作器运行时，按下此键起动变频器。 STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01）可以设定这个键的有效/无效。 三、方式的切换 按（MENU）键，表示驱动方式，然后按、键切换方式。读取、设定各方式中参数时，按（DATA/ENTER）键。从参数的读取、设定状态返回前一状态时，按（ESC）键。具体操作如下图：
图2 方式的切换 四、操作举例 把加速时间从变更为，请按以下顺序设定参数： 五、在驱动方式下的操作 在驱动方式下，可监视频率指令、输出频率、输出电流、输出电
压、输入输出状态等及显示异常内容、异常记录等。常用监视参数：
图3 驱动方式下的操作方法 第二部分变频器的调整 确认电机旋转方向 把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。如有异常，按下表中的方法进行处理：
一、硬件设定 1、翻开欧陆面板下盖，将电枢电流IA CAL 设定成所配电机的电枢电流大小。（由左到右为百位、十位、个位） 2、将励磁电流IF CAL设成与所配电机励磁电流大小。（由左到右为十位、个位、十分之一位） 3、将电枢电压VA CAL设为450V，即将拨盘开关上端两个拨向右端，下端两个拨向左端。 4、测速反馈板的设定：依测速发电机在达到额定转速时所发出的电压值，在测速板上将拨动开关对应设定好。 二、软件设定 说明：翻开欧陆控制器上盖，可见到两行字的显示屏和四个按键，↑向上翻、↓向下翻、E退出、M进入，在以下的叙述中，皆为第二行显示内容。按按键时要快速轻点，不能连击或无效。 1、斜坡设定： 按M键显示DIAGNOSTZCS（诊断功能） 按↓键显示SETUP PARAMETERS （参数设定功能） 按M键显示RAMPS（斜坡设定） 按M键显示RAMP ACCEL TIME （上升斜坡） 按M键显示X .X SECS （上升斜坡时间） 按↑或↓设为3.0 SECS （3.0秒） 按E键显示RAMP ACCEL TIME （上升斜坡） 按↓键显示RAMP DECEL TIME （下降斜坡） 按M键显示X .X SECS （下降斜坡时间） 按↑或↓设为3.0 SECS （3.0秒） 按E键显示RAMP DECEL TIME （下降斜坡） 按E键显示RAMPS 2、励磁控制设定：（由RAMPS 开始） 按↓5次显示FIELD CONTROL （励磁功能） 按M键显示FIELD ENABLE （励磁功能控制） 按↓键显示FLD CTRL MODE IS （励磁控制方式） 按M 键显示VOLTAGE CONTRDL （电压控制方式） 或者显示CORRENT CONTROL （电流控制方式） 按↑键或↓让屏幕显示VOLTAGE CONTRDL （电压控制方式） 按E键显示FLD CTRL MODE IS （励磁控制方式） 按↓键显示FLD VOLTAGE VARS （励磁电压控制变量） 按M键显示RATIO OUT/IN （设定值） 按M 键显示XX .X % 按↑键或↓键调为47.0% 按E键3次显示为FIELD CONTROL （励磁功能） 3、速度环设定（由FIELD CONTROL 开始） 按↓键6次显示SPEED LOOP （速度环控制） 按M键显示PROP. GAIN 按↓键4次显示SPEED FBKｓｅｌｅｃｔ（反馈方式选择） 按M 键后一般有两种显示
安川 G7变频器调试说明 一、变频器参数的设定方法： 1、变频器操作器上共有11个按键： 1）LOCAL/REMOTE本地与远程控制转换键； 2）MENU 选择菜单键，用来选择个模式； 3）ESC 返回键，按下此键则返回到前一个状态； 4）JOG 点动键，操作器运行时的点动运行键； 5）FWD/REV 正转/反转键，操作器运行时，切换旋转方向； 6）〉/RESET移位/复位键，选择设定参数数值的位数键，故障发生时 作为故障复位键使用； 7）∧增加键，选择模式，参数编号，设定值（增加）等等； 8）∨减少键，选择模式，参数编号，设定值（减少）等等； 9）DATA/ENTER数据/输入键，决定各模式，参数的编号，设定值； 10）RUN运行键，用操作器运行时，按此键启动变频器； 11）STOP 停止键，用操作器运行时，按此键停止变频器； 2、变频器参数的设定方法： （1）在监视界面下按下MENU键，界面显示“Operation”,连续按下MENU 键会在如下5个菜单之间来回转换： 1）Operation 驱动模式，在此模式下按下DATA/ENTER键，变频器 会回到监视界面； 2）Quick Setting QUICK程序模式，初始设定； 3）Programming ADVANCED程序模式，变频器全部参数设定； 4）Modified Consts 校验模式，已设定过的与出厂值不同的参数； 5）Auto Tuning 字学习模式，对电机参数进行自学习； （2）Quick Setting初始设定举例（设定A1-02=3 带PG矢量控制）：在监视界面下按下MENU键，直至显示“Quick Setting”界面，再 按“DATA/ENTER”键，显示“A1-00=0”,再按“〉/RESET”键，此 时“00”闪动，再按“∧”键，将“00”改为“02”，再按“DATA/ENTER” 键后，将数值改为“03”，再按“DATA/ENTER”键，A1-02就被设 置成“03”即带PG矢量控制模式； （3）P rogramming参数设定举例：（设定F1-01=1024 编码器脉冲数）在监视界面下按下MENU键，直至显示“Programming”界面，再按 “DATA/ENTER”键，显示“A1-00=0”,此时“A1”闪动，再按“∧” 键，直至出现“F1-01=0”，此时“F1”闪动，再按再按“〉/RESET”
安川变频器DP 通讯调试步骤 一、硬件环境： PLC:西门子31x、41x系列。 变频器：安川E1000 系列。 通讯板：安川SI-P3 DP通讯板。 通讯方式: PROFIBUS DP 通讯。 二、调试步骤： 1、硬件安装： 将安川SI-P3 通讯板加装于变频器拓展选项卡插槽内并使用螺丝紧固。（应注意拓展卡槽的功能应适用于通讯卡！），Profibus DP电缆与接头连接（注意终端电阻的设置），检查无误后进行下一步骤。 tag 1.1 tag 1.2 注：A系列的变频器通讯板安装在第二个M插口，E系列的变频器通讯板安装在第三L插口CN5-A，现场E系列的通讯板安装在第二个M插口后变频器报错（oFAOO :连接了不匹配的选购件）。 2、GSD 文件的安装： 首先基于STEP 7 V5.5安装SI-P3 的网络识别文件（GSD文件，此文件可 以从安川官方网站上下载），值得注意的是安装GSD 文件时必须新建一个新的项目，在空的configuration 下才能成功安装，具体安装步骤为：option— install GSD file.. —browse-选择GSD文件所在位置一确定一安装完成，安装方法如图 2.1 、2.2 所示。 tag 2.1
tag 2.2 3、硬件组态与配置: （1）在硬件组态编辑器中插入所用PLC的硬件并配置好，如图3.1所示； （2）在右侧选择框中找到SI-P3文件并添加至Profibus DP（1）网络中并配置DP地址（本例中地址配置为3），如图3.2所示； （3）选择SI-P3下拉菜单中的数据类型并添加至装置的组态框中（通常使用的数据类型为Extended data 1 Extended data 2和PPO通讯结构，本例中选择PPO type 4 6/6 PZD的通讯结构），如图 3.3所示。Extended data 1 Extended data 2控制方式与数据结构详见安川E1000调试手册。添加完成效果如图3.4所 示，完成后保存编译并下载完成硬件配置工作。 跑HW Config - {SIMAT1 匚400（1）（Configuratior）“ sss? 皿切Station Edit Insert PLC View Options Window Help _ □ Q%冈軸彎畫血血骷E9|栩|蛇 EF m裁t就system （1）nHHii FEOFIBUSU）： EF応訓駅即訊勃（2） tag 3.1 tag 3.2 tag 3.3 tag 3.4 硬件组态完成后下载硬件，通讯连接后变频器面板COM指示灯变为绿色,

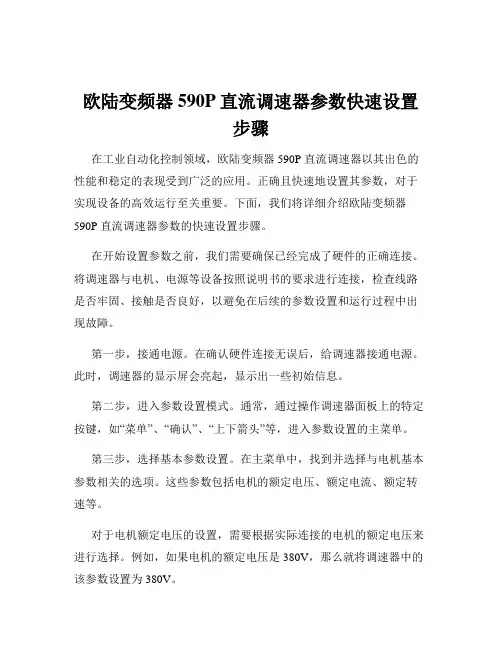

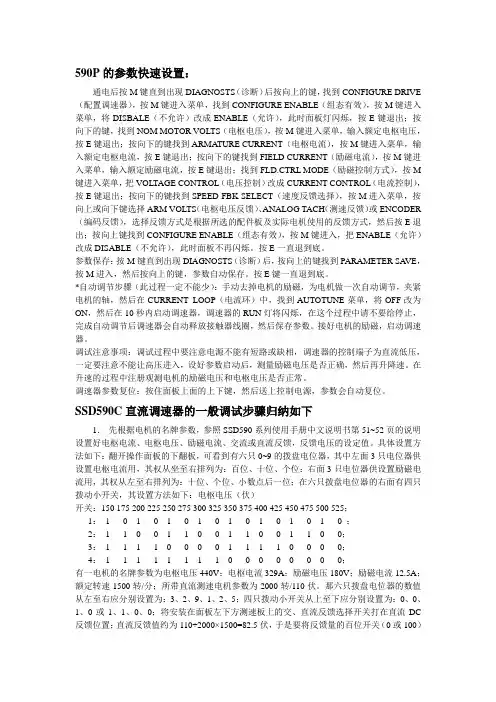

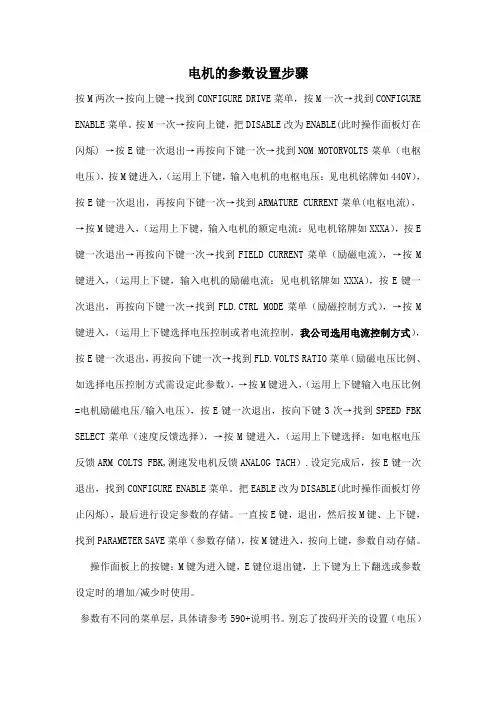

欧陆590直流调速器参数快速设置说明 590P的参数快速设置： 通电后按M键直到出现DIAGNOSTS（诊断）后按向上的键，找到CONFIGURE DRIVE（配置调速器），按M键进入菜单，找到CONFIGURE ENABLE（组态有效），按M键进入菜单，将DISBALE（不允许）改成ENABLE（允许），此时面板灯闪烁，按E键退出；按向下的键，找到NOM MOTOR VOLTS（电枢电压），按M键进入菜单，输入额定电枢电压，按E键退出；按向下的键找到ARMATURE CURRENT（电枢电流），按M键进入菜单，输入额定电枢电流，按E键退出；按向下的键找到FIELD CURRENT（励磁电流），按M键进入菜单，输入额定励磁电流，按E键退出；找到FLD.CTRL MODE（励磁控制方式），按M键进入菜单，把VOLTAGE CONTROL（电压控制）改成CURRENT CONTROL（电流控制），按E键退出；按向下的键找到SPEED FBK SELECT（速度反馈选择），按M进入菜单，按向上或向下键选择ARM VOLTS（电枢电压反馈）、ANALOG TACH（测速反馈）或ENCODER（编码反馈），选择反馈方式是根据所选的配件板及实际电机使用的反馈方式，然后按E退出；按向上键找到CONFIGURE ENABLE （组态有效），按M键进入，把ENABLE（允许）改成DISABLE（不允许），此时面板不再闪烁。按E一直退到底。 参数保存：按M键直到出现DIAGNOSTS（诊断）后，按向上的键找到PARAMETER SAVE，按M进入，然后按向上的键，参数自动保存。按E键一直退到底。 *自动调节步骤（此过程一定不能少）：手动去掉电机的励磁，为电机做一次自动调节，夹紧电机的轴，然后在CURRENT LOOP（电流环）中，找到AUTOTUNE菜单，将OFF改为ON，然后在10秒内启动调速器，调速器的RUN灯将闪烁，在这个过程中请不要给停止，完成自动调节后调速器会自动释放接触器线圈，然后保存参数。接好电机的励磁，启动调速器。调试注意事项：调试过程中要注意电源不能有短路或缺相，调速器的控制端子为直流低压，一定要注意不能让高压进入，设好参数启动后，测量励磁电压是否正确，然后再升降速。在升速的过程中注册观测电机的励磁电压和电枢电压是否正常。 调速器参数复位：按住面板上面的上下键，然后送上控制电源，参数会自动复位。 590C直流调速器参数快速设置说明 开机后按M键出现DIAGNOSTIS后按向下键找到SET UP PARAMETERS（设定参数），按M键进入菜单，按向下键找到FIELD CONTROL（励磁控制），按M键进入，找到FLD.CTRL MODE （励磁控制方式），按M键进入菜单，把VOLTAGE CONTROL（电压控制）改成CURRENT CONTROL（电流控制），按两次E键退出；按向下键找到SPEED LOOP（速度环），按M键进入，按向下键找到SPEED FBK SELECT（速度反馈选择），按M键进入菜单，按向上或向下键选择ARM VOLTS（电枢电压反馈）、ANALOG TACH（测速反馈）或ENCODER（编码反馈），选择反馈方式是根据所选的配件板及实际电机使用的反馈方式；按E键退出。 参数保存：按M键直到出现DIAGNOSTS（诊断）后，按向上的键找到PARAMETER SAVE，按M进入，然后按向上的键，参数自动保存。按E键一直退到底。 *自动调节步骤（此过程一定不能少）：手动去掉电机的励磁，为电机做一次自动调节，夹紧电机的轴，然后在CURRENT LOOP（电流环）中，找到AUTOTUNE菜单，将OFF改为ON，然后在10秒内启动调速器，调速器的RUN灯将闪烁，在这个过程中请不要给停止，完成自动调节后调速器会自动释放接触器线圈，然后保存参数。接好电机的励磁，启动调速器。调试注意事项：调试过程中要注意电源不能有短路或缺相，调速器的控制端子为直流低压，一定要注意不能让高压进入，设好参数启动后，测量励磁电压是否正确，然后再升降速。在升速过程中注意观测电机的励磁电压和电枢电压是否正常。 590C面板电枢电流，励磁电流，电枢电压设定
欧陆590C参数设定及故障代码 一、硬件设定 1、翻开欧陆面板下盖，将电枢电流IA CAL 设定成所配电机的电枢电流大小。（由左到右为百位、十位、个位） 2、将励磁电流IF CAL设成与所配电机励磁电流大小。（由左到右为十位、个位、十分之一位） 3、将电枢电压VA CAL设为450V，即将拨盘开关上端两个拨向右端，下端两个拨向左端。 4、测速反馈板的设定：依测速发电机在达到额定转速时所发出的电压值，在测速板上将拨动开关对应设定好。 二、软件设定 说明：翻开欧陆控制器上盖，可见到两行字的显示屏和四个按键，↑向上翻、↓向下翻、E退出、M进入，在以下的叙述中，皆为第二行显示内容。按按键时要快速轻点，不能连击或无效。 1、斜坡设定： 按M键显示DIAGNOSTZCS（诊断功能） 按↓键显示SETUP PARAMETERS （参数设定功能） 按M键显示RAMPS（斜坡设定） 按M键显示RAMP ACCEL TIME （上升斜坡） 按M键显示X .X SECS （上升斜坡时间） 按↑或↓ 设为3.0 SECS （3.0秒） 按E键显示RAMP ACCEL TIME （上升斜坡） 按↓键显示RAMP DECEL TIME （下降斜坡） 按M键显示X .X SECS （下降斜坡时间） 按↑或↓ 设为3.0 SECS （3.0秒） 按E键显示RAMP DECEL TIME （下降斜坡） 按E键显示RAMPS 2、励磁控制设定：（由RAMPS 开始） 按↓5次显示FIELD CONTROL （励磁功能） 按M键显示FIELD ENABLE （励磁功能控制） 按↓键显示FLD CTRL MODE IS （励磁控制方式） 按M 键显示VOLTAGE CONTRDL （电压控制方式） 或者显示CORRENT CONTROL （电流控制方式） 按↑键或↓让屏幕显示VOLTAGE CONTRDL （电压控制方式） 按E键显示FLD CTRL MODE IS （励磁控制方式） 按↓键显示FLD VOLTAGE VARS （励磁电压控制变量） 按M键显示RATIO OUT/IN （设定值） 按M 键显示XX .X % 按↑键或↓键调为47.0% 按E键3次显示为FIELD CONTROL （励磁功能） 3、速度环设定（由FIELD CONTROL 开始） 按↓键6次显示SPEED LOOP （速度环控制） 按M键显示PROP. GAIN 按↓键4次显示SPEED FBKｓｅｌｅｃｔ（反馈方式选择） 按M 键后一般有两种显示

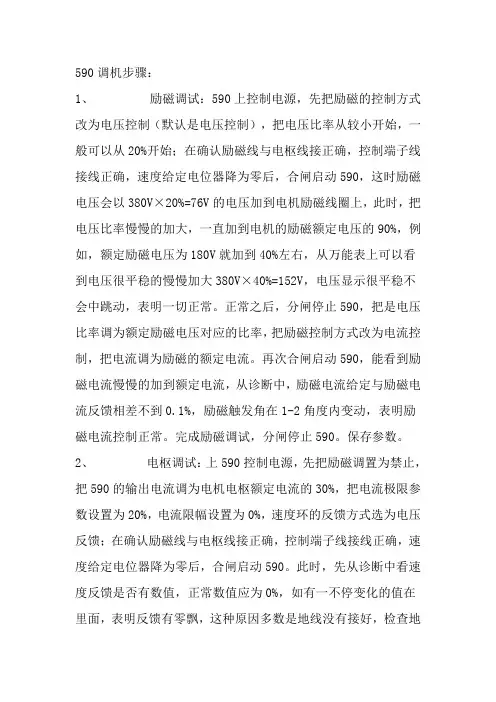

欧陆590按钮速度给定如何设置参数 找天津古德机电有限公司黄工我公司现为ssd590直流调速器一级代理商，欧陆直流调速器个功率段均有现货，微机主控板、电源触发板、测速反馈板、编码反馈板、可控硅模块、励磁模块均现货销售。 欧陆590C所有型号及扩容机都能实现单板测试，专业不专业可以到我公司看看，绝对北方最大，多位欧陆芯片级专家为您提供专业快速的维修，维修免收加急费，价格合理，所有故障均能当天修复，为客户节省大量时间！！ 我公司维修部是由专业人员组成，杜绝一人维修多种品牌型号，让客户做到100%放心满意！！ 维修欧陆直流调速器找古德机电准没错-----好不好客户说了算，我公司将是您维修之路的最后一站！ 另有其他品牌商品销售、维修，欢迎光临我的网站！ https://www.doczj.com/doc/4a7296941.html,/rencai/view.asp?id=3635 https://www.doczj.com/doc/4a7296941.html, https://www.doczj.com/doc/4a7296941.html, https://www.doczj.com/doc/4a7296941.html, 欧陆590（ssd590）调机步骤： 1) 励磁调试：590上控制电源，先把励磁的控制方式改为电压控制（默认是电压控制），把电压比率从较小开始，一般可以从20%开始；在确认励磁线与电枢线接正确，控制端子线接线正确，速度给定电位器降为零后，合闸启动590，这时励磁电压会以380V×20%=76V的电压加到电机励磁线圈上，此时，把电压比率慢慢的加大，一直加到电机的励磁额定电压的90%，例如，额定励磁电压为180V就加到40%左右，从万能表上可以看到电压很平稳的慢慢加大380V×40%=152V，电压显示很平稳不会中跳动，表明一切正常。正常之后，分闸停止590，把是电压比率调为额定励磁电压对应的比率，把励磁控制方式改为电流控制，把电流调为励磁的额定电流。再次合闸启动590，能看到励磁电流慢慢的加到额定电流，从诊断中，励磁电流给定与励磁电流反馈相差不到0.1%，励磁触发角在1-2角度内变动，表明励磁电流控制正常。完成励磁调试，分闸停止590。保存参数。 2) 电枢调试：上590控制电源，先把励磁调置为禁止，把590的输出电流调为电机电枢额定电流的30%，把电流极限参数设置为20%，电流限幅设置为0%，速度环的反馈方式选为电压反馈；在确认励磁线与电枢线接正确，控制端子线接线正确，速度给定电位器降为零后，合闸启动590。此时，先从诊断中看速度反馈是否有数值，正常数值应为0%，如有一不停变化的值在里面，表明反馈有零飘，这种原因多数是地线没有接好，检查地接是否接好，对地电阻是否达到要求（不大于8欧母）；然后，再加10%的速度给定，但电机不会转动，因为没有给出励磁，电流限幅为0，从诊断中应看到有100%的电流给定，电流反馈为0，这时表明590启动正常；此时，再回到电流环里的电流限幅里，从0%慢慢的加上来，一直加到20%，对应电流极限中的20%，这时从电流表中能看到电流慢慢的加大，从电抗器传出电流流过的声音，在诊断中对比电流给定与电流反馈，相差不能超过5%（在没有做电流自整定之前这个值会大点）。一切正常之后，分闸停止590，把电流极限改为100—150%之间，电流限幅设置为100%，励磁设置为启动，把590的输出电流设置为电机电枢额定电流。保存参数。 3) 电流环自动调谐：电流环自整定很简单，在确认励磁线与电枢线接正确，控制端子线接线正确，速度给定电位器降为零，590输出电流设置为电机电枢的额定电流后，上590的控制电源，在电流环中把自动调谐设置为ON，合闸启动590，些时，开始进行自动调谐，一般会10—30秒内完成自动调谐，没有出现报警，自动调谐参数自动灰复为OFF，表明自动调谐成功。然后保存参数就可了。 4) 方向的确认：完成上面3步之后，在确认励磁线与电枢线接正确，控制端子线接线正确，速度给定电位器降为零后，把速度反馈选为电压反馈，合闸启动590，加速度给定+10%，检查方向是否与工作方向一至，如果是反方向把励磁线反过来接，确认与工作方向一至之后，在诊断中，检查模拟测速电机数值（测速编码器数值）是否与速度反馈是同极性，如果不是同极性，用的是模拟测速电机反馈把两条
英国欧陆590C直流调速器的一般调试步骤 2009-02-19 22:27 英国欧陆590C直流调速器的一般调试步骤归纳如下： 1．先根据电机的名牌参数，参照SSD590系列使用手册中文说明书第51~52页的说明设置好电枢电流、电枢电压、励磁电流、交流或直流反馈，反馈电压的设定值。具体设置方法如下：翻开操作面板的下翻板，可看到有六只0~9的拨盘电位器，其中左面3只电位器供设置电枢电流用，其权从坐至右排列为：百位、十位、个位；右面3只电位器供设置励磁电流用，其权从坐至右排列为：十位、个位、小数点后一位；在六只拨盘电位器的右面有四只拨动小开关，其设置方法如下： 例：有一电机的名牌参数为电枢电压440V；电枢电流329A；励磁电压180V；励磁电流12.5A；额定转速1500转/分；所带直流测速电机参数为2000转/110伏。那六只拨盘电位器的数值从左至右应分别设置为：3、2、9、 1、2、5；四只拨动小开关从上至下应分别设置为：0、0、1、0或1、1、0、0；将安装在面板左下方测速板上的交、直流反馈选择开关打在直流DC反馈位置；直流反馈值
约为110÷2000×1500=82.5伏，于是要将反馈量的百位开关（0或100）打在0位置，将下面的十位拨动开关打在8位置（代表80），将上面的个位拨动开关打在3位置（代表3）。 2．调速器首次通电时，在将四个操作键（↑键、↓键、E键、M键）都按下的情况下，给调速器送控制电源（使调速器的所有参数都恢复到出厂缺损值），此时，调速器液晶屏上行显示：DIGITAL DC DRIVE；下行显示：MENU LEVEL。 3．按一下M键，此时，液晶屏上行显示：MENU LEVEL；下行显示DIAGNOSTICS （诊断）。按一下↓键，液晶屏下行显示变为SETUP PARAMETERS（设定参数），按一下M键（进入下一级子菜单），液晶屏上行显示：SETUP PARAMETERS，（原来在液晶屏下行显示的内容到了液晶屏的上行，液晶屏下行显示：RAMPS；按数下↓键，直至液晶屏下行显示：FIELD CONTROL（磁场控制）。按一下M键（进入磁场控制参数），液晶屏上行显示：FIELD CONTROL；下行显示：FIELD ENABLE （磁场使能）。按一下↓键，下行显示：FLD CTRL MODE IS（磁场控制模式选择）。按一下M键，液晶屏上行显示：FLD CTRL MODE IS；下行显示：VOLTAGE CONTROL （表示励磁为电压控制）。按一下↑键，液晶屏下行显示变为CORRENT CONTROL （将励磁改为电流控制，在实时控制中，一般都将磁场控制选择为电流控制，上列中，既将磁场电流控制在12.5A）。按一下E键（回到上一级菜单），使液晶屏上行显示：FIELD CONTROL；下行显示：FLD CTRL MODE IS。按一下↓键，使液晶屏下行显示：FLD VOLTAGE VARS（磁场电压变量值），再按二下M键，液晶屏上行显示：RATIO OUT/IN；下行显示：90%。如磁场以电压方式控制，改变此百分比值，既可改变磁场电压输出，在上列中，此值应设置在 180÷380×100%=47.4%。按E键，使液晶屏上行显示：SETUP PARAMETERS，下行显示：FIELD CONTROL。按数下↓键，使液晶屏下行显示：CURRENT LOOP（电流环）。按一下M键（进入电流环参数），此时，液晶屏上行显示：CURRENT LOOP；下行显示：CUR．LIMIT/SCALER（主回路电流定标），按数下↓键，直至液晶屏下行显示：REGEN MODE（再生方式）。按一下M键，液晶屏上行显示：REGEN MODE；下行显示：ENABLED；此时可根据选用的调速器情况选择再生方式，如调速器为可逆的590C直流调速器，再生方式应选择ENABLED（电机工作在四象限运行）；如调速器为不可逆的591C直流调速器，再生方式应选择DISABLED（电机工作在二象限运行）。按E键，使液晶屏上行显示：CURRENT LOOP；下行显示：REGEN MODE。按数下↑键，直至液晶屏上行显示：CURRENT LOOP；下行显示：AUTOTUNE。合上主回路开关，按一下M键，液晶屏上行显示：AUTOTUNE；下行显示：OFF；按一下↑键，使液晶屏下行显示：ON（准备做电流环自整定）；做自整定是在AUTOTUNE为ON的条件下，按正常运行步骤启动调速器，但此时由于是在自整定状态，调速器封锁磁场输出，所以电机不运转或慢速运转，如电机转速超过电机额定转速的20%，自整定将会失败，此时应用东西夹住电机的轴承，使其堵转，调速器自整定时，六个指示灯中的第二个指示灯在闪烁，其余五个指示灯全亮，由于磁场封锁，所以此时主回路电流较大，交流电抗器会发出流过大电流的响声。自整定一般做3次，3次所得的比例增益（PROP GAIN）、积分增益（INT GAIN）和电流断续点（DISCONTINOUS）数值不应相差很大，如数值相差很大，应查找原因，或与我司联系，3次自整定做好后，取一组中间值既可。
安川变频器DP通讯调试步骤 一、硬件环境： PLC：西门子31x、41x系列。 变频器：安川E1000系列。 通讯板：安川SI-P3 DP通讯板。 通讯方式：PROFIBUS DP通讯。 二、调试步骤： 1、硬件安装： 将安川SI-P3通讯板加装于变频器拓展选项卡插槽内并使用螺丝紧固。（应注意拓展卡槽的功能应适用于通讯卡！），Profibus DP电缆与接头连接（注意终端电阻的设置），检查无误后进行下一步骤。 tag 1.1
tag 1.2 注：A系列的变频器通讯板安装在第二个M插口，E系列的变频器通讯板安装在第三L插口CN5-A，现场E系列的通讯板安装在第二个M插口后变频器报错(oFA00：连接了不匹配的选购件)。 2、GSD文件的安装： 首先基于STEP 7 V5.5 安装SI-P3 的网络识别文件（GSD文件，此文件可以从安川官方网站上下载），值得注意的是安装GSD文件时必须新建一个新的项目，在空的configuration下才能成功安装，具体安装步骤为：option—install GSD file.. —browse—选择GSD文件所在位置—确定—安装完成，安装方法如图2.1、2.2所示。
tag 2.1 tag 2.2 3、硬件组态与配置： （1）在硬件组态编辑器中插入所用PLC的硬件并配置好，如图3.1所示； （2）在右侧选择框中找到SI-P3文件并添加至Profibus DP（1）网络中并配置DP地址（本例中地址配置为3），如图3.2所示；
（3）选择SI-P3下拉菜单中的数据类型并添加至装置的组态框中（通常使用的数据类型为Extended data 1、Extended data 2和PPO 通讯结构，本例中选择PPO type 4 6/6 PZD的通讯结构），如图3.3所示。Extended data 1、Extended data 2控制方式与数据结构详见安川E1000调试手册。添加完成效果如图3.4所示，完成后保存编译并下载完成硬件配置工作。 tag 3.1 tag 3.2
4.8初次启动 STEP1 正常情况下，设定点端子A4为速度给定的源 在操作盘上显示ANIN3(A4)的值，转动电位器，观察这个值的变化。 附加给定在端子ANIN1(A2)、ANIN2(A3)，如果用了，也检查之。 总的给定值在“SPEED SETPOINT”中显示，同时也可在A8上测量。 SETP2 在操作盘上检查“外部电流限幅设定（参看第6章的ANALLOG INPUT 详细描述）”：如果用的是单极性外部限定，C6为0 检查ANIN5(A6)是否为+10V，如果不，则调到+10V。 如果用的是双极性外部限定，C6为+24 检查ANIN5(A6)是否为+10V，如果不，则调到+10V；检查ANIN4(A5)是否为-10V， 如果不，则调到-10V。 STEP3 如果可能，通过手动正转电机轴，检查速度反馈 模拟量测速发动机：G3(DC TACH INPUT)的电压为正。 测速编码器：将是一个正的输入。 同时，检查参数SPEED FEEDBACK是否是一个正的值 STEP4 翻动操作盘的SET PARAMETERS菜单，留意主电流极限参数值（MAIN CURR LIMIT）,将MAIN CURR LIMIT调到0.00% 为SPEED FBK SELECT选择正确测设定。 然后保存这些已经改变了的参数。 STEP5 接入+24V到B8和B9（编程的停止和快停） 接入“start/run”命令给C3端子 主接触器合上（主接触器也可能马上断开，因为3相电压报警）断开C3端子的“start/run”命令 主接触器断开。 如果上面的步骤没起作用，断开辅助电源检查start/run和主接触器的接线。 STEP6 断开所有连接装置的电源，再送上主电源。 合上辅助电源 合上主电源 STEP7 将speed setpoints设到0，查看SPEED SETPOINT 参数是否为0，或端子A8输出为0. STEP8 改变MAIN CURR LIMIT 参数到0.00%，或在DIAGNOSTICS 菜单中的ANIN5(A6)参 数为0.00V SETP9 供给start/run命令，检查L1L2L3的主电源是否供给，给上“ENABLE(C5)”，检查F+F-端子有没有正确的励磁电压出现。 如果励磁电压不正确，按下面步骤检查：
欧陆590直流调速器调试步骤 ------------------------------------------------------------------------------------------------ 欧陆590直流调速器调试步骤 目录 型号说明 (2) 操作面板的使用 (3) 接线 (4) 1、主回路接线 (4) 2、控制端子接线 (5) 3、查看控制端子配置 (7) 默认控制端子基本接线 (8) 必要的修改参数 (10) 浏览内部设置 (11) 系统菜单目录 (13) 通电运行 (15) 中英文对照报警说明 (16) 附录参数表..............................................24 1 一、型号说明 2 二、操作面板的使用。 面板示意图 3
三、接线 —————————————————————————————————————— ------------------------------------------------------------------------------------------------ 1、主回路接线 (1)L、N(辅助电流输入。作为控制器控制电源输入)端子接AC220V 为控制电路供电。 (2)L1、L2、L3(三相主电源输入)接AC380V为主电路供电。 (3)A+、A-(电枢输出，A+正极，A-负极)接电枢端口。 (4)F+、F- (励磁输出。F-为负，F+为正。)接励磁端口。 上述端子一般分布图 2、控制端子接线。 4 (1)、模拟端子 A1 零伏电位，与 B1、C1 同电位，与地线隔离。 A2 模拟输入 1。默认功能为速度输入，可修改。 A3 模拟输入 2。默认功能为辅助速度或电流输入,在默认功能下，由 C8 来切换其输入功能。C8 低态时为速度输入量，C8 高态时为电流量(电流控制方式)，不可修改。 A4 模拟输入 3。默认功能为斜坡速度输入，可修改。 A5 模拟输入 4。默认功能为辅助(负)电流箝位，默认功能下由 C6 确定其是否使用。C6 为低态时不使用此功能，C6 为高态时使用其功能来对负电流进行箝位。可修改。
安川伺服电机参数基本调整动态参数调整步骤: 步骤一. 设定系统刚性(Fn 001) Kp : 位置回路比例增益(机床Kp 建议值30-90 /sec) Kv : 速度回路比例增益(机床Kv 建议值30-120 Hz) Ti : 速度回路积分增益(机床Ti 建议值10-30 ms) 范例: 以机床大小选择不同刚性(1米加工中心机建议Fn001设定5 ) 步骤二. 自动调协(auto turning) 寻找马达与机床惯性比自动调协目的,主要是在计算马达与机床整合后有些动态参数会受到影响ex: 马达负载惯性比…,如果不先将相关参数找出速度回路的表现会与Kv/Ti 设置的结果不一致自动调协操作步骤：1.参数Pn110设11。(打开在线自动调谐功能) 2.手动Jog床台让床台来回往复多次运行。3.手动Jog床台时如发生共振现象，请立即压下紧急停止按钮，将驱动器参数Pn408设1(打开共振抑制功能)，然受修正Pn409(共振抑制频率)设定，1米加工中心机建议Pn409设定200。4.将Fn007内容写入EEPROM。(按Mode键至Fn000→按Up或Down键至Fn007
→持续按Data 键1秒显示负载贯性比→持续按Set键1秒后Fn007内容显示之负载贯量比即可写入EEPROM) 5.参数Pn110设12。(关闭在线自动调谐功能) 步骤三. 起动并设定驱动器抑制共振功能相关参数(Pn408设1即打开共振抑制功能，Pn409可设定共振抑制频率) 马达与机床结合后,除了马达选用太小,无法达到高响应之外,有时也会发生马达扭力够,但是因为机床床台传动刚性较差,会产生共振而无法达到高响应又平顺的控制目标,此时,除了加强机床的传动刚性外,可利用控制器抑制共振功能,而得到高响应的结果 . 步骤四. 将速度回路增益参数再调高 就位置回路控制而言,速度回路是内回路,内回路响应越高,外回路(位置回路)表现越如预期,比较不会受到外界切削力,磨擦力的影响,所以在切削应用场合,请将速度回路增益尽量调高,以得到更好的切削质量
参数号初始值设定值PN000010PN1004060PN10120001200PN1024050PN20001PN201163842048PN20242048PN20312048PN40801PN4092000200PN50A 21008170PN50B 65436548PN001 4 2 新代系统与安川电机调试参数（西格玛二） 机械刹车DC+24V 壳体（FG） 10 控制线 0V 3W 5（PS）14FG 6（IPS）21U 1（5V）42V 2（0V）9马达端出线 编码器接线 端子符号 信号伺服电机A、系统追随误差超过，为伺服的编码器回授值与系统发出的脉冲值不符或者脉冲方向相反而造成的。需要注意的伺服参数是200、201、202。 B、如若伺服在调试时，空载的情况下，出现震动或者有强烈的电磁感应的声音，请尝试降低位置增益值，即驱动参数100，还有相关参数101、102、408、409。 C、如若伺服在调试时，在与机构连接的情况下，出现震动或者是有强烈的电磁感应的声音，请把电机与机构脱离，进行B项所述调试动作。 ①、PN201的数值须与系统参数61-80相同②、伺服在没有ON时显示bb PN002，绝对值编码器的选择n.□0□□绝对型 n.□0□□将绝对用作增量型编码器调试说明： 反转行程极限初始值为禁止保护功能 刚性自动调节功能 注意事项： 共振率波功能共振率波频率正转行程极限设定为打开保护功能电机一转脉冲数400w=2048 850=1250 100w=1250电子齿轮比分子400w=2048 850w=16384 100w=16384电子齿轮比分母400w=2048 850=625（绝对值） 积分常数位置回路增益对应新代181-183参数位置指令形态对应新代381-383参数设为0参数说明备注 控制方式0010为位置控制模式 速度回路增益
欧陆590直流调速器调试步骤 欧阳家百（2021.03.07） 目录 型号说明 (2) 操作面板的使用 (3) 接线 (4) 1、主回路接线 (4) 2、控制端子接线 (5) 3、查看控制端子配置 (7) 默认控制端子基本接线 (8) 必要的修改参数 (10) 浏览内部设置 (11) 系统菜单目录 (13) 通电运行 (15) 中英文对照报警说明 (16)
附录参数表 (24) 一、型号说明 二、操作面板的使用。 面板示意图 三、接线 1、主回路接线 （1）L、N（辅助电流输入。作为控制器控制电源输入）端子接AC220V 为控制电路供电。 （2）L1、L2、L3（三相主电源输入）接AC380V为主电路供电。 （3）A+、A-（电枢输出，A+正极，A-负极）接电枢端口。（4）F+、F- （励磁输出。F-为负，F+为正。）接励磁端口。 上述端子一般分布图 2、控制端子接线。 (1)、模拟端子 A1 零伏电位，与 B1、C1 同电位，与地线隔离。 A2 模拟输入 1。默认功能为速度输入，可修改。
A3 模拟输入 2。默认功能为辅助速度或电流输入,在默认功能下，由 C8 来切换其输入功能。C8 低态时为速度输入量，C8 高态时为电流量（电流控制方式），不可修改。 A4 模拟输入 3。默认功能为斜坡速度输入，可修改。 A5 模拟输入 4。默认功能为辅助（负）电流箝位，默认功能下由C6 确定其是否使用。C6 为低态时不使用此功能，C6 为高态时使用其功能来对负电流进行箝位。可修改。 A6 模拟输入 5。默认功能为主电流箝位或辅助（正）电流箝位，默认功能下由 C6 切换其输入功能，C6 为低态时为主电流箝位，同时作用于正负电流的箝位，可修改。 A7 模拟输出 1。默认功能为速度反馈输出，可修改。 A8 模拟输出 2。默认功能为速度给定输出，可修改。 A9 模拟输出 3。默认功能为电流反馈输出，不可修改。 （2）数字端子 B5 数字输出 1，默认功能为电机零速检测，当电机零速时为高态（+24V 输出），当电机运转时为低态（0V 输出）可修改。 B6 数字输出 2，默认功能为控制器正常状态检测，当控制器正常，没有报警或报警复位时为高态（24V 输出），出现报警时为低态（0V 输出）可修改。
第一部分变频器的操作方法 一、操作面板各部的名称: L 运行方式表示 REV ：输入反转指令时亮 SEQ ；从控制回路端子输入的运行指令有效时亮 REF ：从控制回路端子13. 14输入的频率指令有效时亮 显示畚数名称及其设定值 操作渥 为了实行参数设定.监视，运行?自学习等用键」 图1 操作面板布置 二、操作键的功能： 1 . LOCAL/REMOTE :用数字操作器运行（COCAL ）和用控 制回路端子 运行（REMOTE ）切换时按下，由参数（02-01） 可设定这个键的有效/无效。 2. MENU :菜单键，按此键可进入参数设置。 3. ESC :按一下ESC 键，则回到前一个状态。 4. JOG :操作器运行时的点动运行键。 5. FWD/REV :操作器运行时，运转方向切换键。 DRIVE ：驱动方式时亮 FWD ：输入正转指令时亮 □rGlTAL O^EAATOfl JVOP--^0 数据表示部分
6. RESET:设定参数数值时，选择操作位；故障发生时，作为故障复位 键。
7. 增加键：选择方式、组、功能、参数的名称、设定值（增 力D 时按下此键。 & 减少键：选择方式、组、功能、参数的名称、设定值（减 少）时按下此 键。 9. DATA/ENTER :各模式、功能、参数、设定值确认时按下 此键。 10. RUN :操作器运行时，按下此键起动变频器。 11. STOP :操作器运行时，按下此键停止变频器；控制回路端 子运行时，由参数（02-01 ）可以设定这个键的有效/无效。 三、方式的切换 按（MENU ）键，表示驱动方式，然后按 、 键切换方式。读 取、设定各方式中参数时，按（DATA/ENTER ）键。从参数的读 取、设定状态返回前一状态时， 按（ESC ）键。具体操作如下图： 功能的表示 （養照蛊数） 图2方式的切换 r wi.c \ . A1 -00= 5 * * * 丿_1 -[ 目*诵 L. a*ii F G5* 方 目学刃 05* 方式话樺 "" 堆■卉式 bl 方式的表示 B1!? 為壇说底方式 05* 命式u 捋 its 旳恵當宁m GS* 方式邀3? 翼动方式 rtiYjr 费：请离压吓 J5率常专瑞人扛迪 并 去示内容 旳殛览别站 m ） 不nW 而不同） LrJ ■H 方式 G5+ "ski4i? ft 希方式 自学习方武 誥爭罢■城和方式时領示 ｛出厂谡定“不WfPG 丢.1坨！V I " I 匕*对丿 电軌 ■字习 章示门出厂附宦不同忙:螯 自电「仔定电,玉设：t QUICK'￡IART) t 机■丘艷圧 1> VAC
