AWG美标电线规格————————————————————————————————作者：————————————————————————————————日期：2电线规格北美线材的线规与国内的表示方法不同，是以“AWG”为单位。

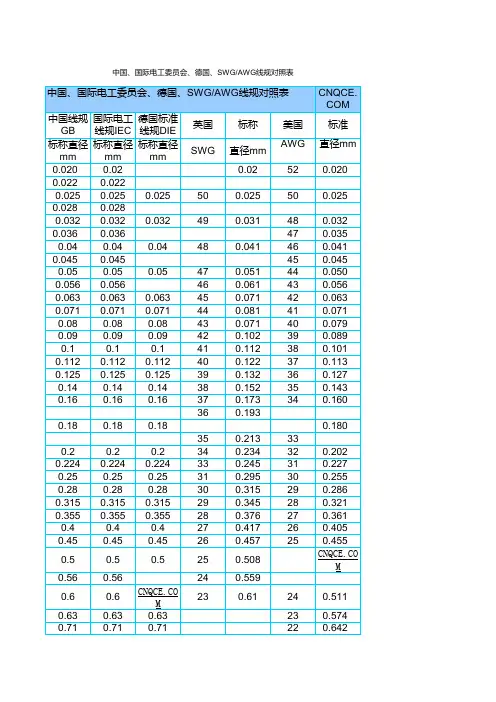

这里列出一些常用的线材线规对照表供参考：电线电缆的标志上会出现很多字符，各自都代表不同的意思。
在此列举一些常用的字符简介如下：电源线：SPT = Service Parallel Thermoplastic（服务性平行的热塑性塑料）HPN = Heater Parallel Neoprene（加热器平行的橡胶）S = Service 服务性 (SO, SOW, ST, STW) O - Oil 油性 W C Wet 湿 T CThermoplastic 热塑性塑料SJ = Service Junior 小型服务性(SJO, SJOW, SJT, SJTW) O - Oil 油性 W C Wet湿 T C Thermoplastic热塑性塑料SV = Service Vacuum Cleaner 吸尘器(SVT, SVO) O - Oil 油性 T C Thermoplastic热塑性塑料电子线：Class I 内部使用；Class II 外部使用Group A 不承受机械磨损；Group B 承受机械磨损W：潮态环境使用；O：防油；F：防燃料油FT1：垂直燃烧测试；FT2：水平燃烧测试；FT4：垂直燃烧测试（Cable in Cable tray）；FT6：水平燃烧和烟熏测试。
vw-1是电线的防火等级Ul,VW-1测试标准，实验规定试样保持垂直，用试验用的喷灯(火焰高度125mm，热功率500W)燃烧15秒钟，然后停止15秒钟，反复5次。
合格标准为：1、余火焰不可超过60秒钟2、试样不可烧损25%以上，3、垫在底部的外科用棉不可被落下物引燃。
例如：“CSA AWM I A 90 C 300 V FT1”表示AWM电子线，内部使用，不承受机械损坏，耐温90 C，额定电压：300 V，燃烧等级为FT-1。

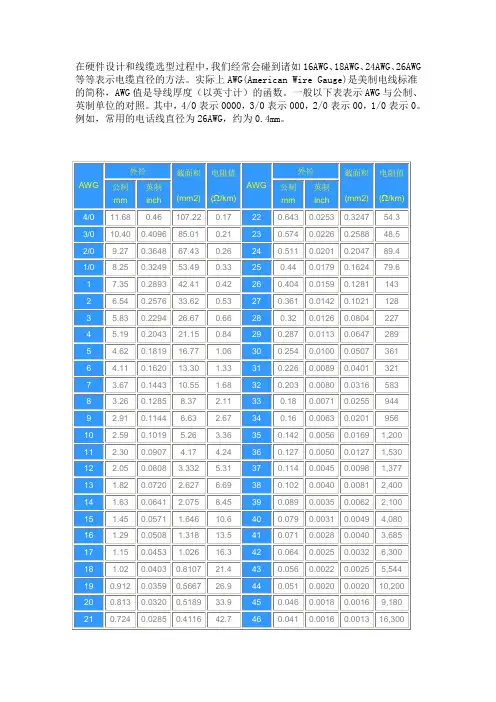

在硬件设计和线缆选型过程中，我们经常会碰到诸如16AWG、18AWG、24AWG、26AWG 等等表示电缆直径的方法。
实际上AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。
一般以下表表示AWG与公制、英制单位的对照。
其中，4/0表示0000，3/0表示000，2/0表示00，1/0表示0。
例如，常用的电话线直径为26AWG，约为0.4mm。
由表中归纳出的AWG与英寸的关系如下：AWG = A lg inch - B其中，A＝-19.93156857，B＝9.73724。
11:18:05 UTC+0800Thu Dec 27 2007口决:：《10下五，100上二，25，35四三界，70，95两倍半，穿管，温度八九折，铜线升级算，裸线加一半。
》绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 3 5 50 70 95 120载流是截面倍数 9 8 7 6 5 4 3．5 3 2．5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
计算线径与电流的常用方法绝缘导线载流量估算如下:导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120载流是截面倍数9 8 7 6 5 4 3．5 3 2．5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀:二点五下乘以九,往上减一顺号走.三十五乘三点五,双双成组减点五.条件有变加折算,高温九折铜升级.穿管根数二三四,八七六折满载流.说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得.由表 5 3可以看出:倍数随截面的增大而减小.“二点五下乘以九,往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍.如2．5mm’导线,载流量为2．5×9＝22．5(A).从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4.“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3．5倍,即35×3．5＝122．5(A).从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0．5.即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2．5倍,依次类推.“条件有变加折算,高温九折铜升级”.上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的.若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量.如16mm’铜线的载流量,可按25mm2铝线计算.一般铜线安全计算方法是:2.5平方毫米铜电源线的安全载流量--28A.4平方毫米铜电源线的安全载流量--35A .6平方毫米铜电源线的安全载流量--48A .10平方毫米铜电源线的安全载流量--65A.16平方毫米铜电源线的安全载流量--91A .25平方毫米铜电源线的安全载流量--120A.如果是铝线,线径要取铜线的1.5-2倍.如果铜线电流小于28A,按每平方毫米10A来取肯定安全.如果铜线电流大于120A,按每平方毫米5A来取.导线线径与电流规格导线的阻抗与其长度成正比与线径成反比，请在使用电源时，需特别注意输入与输出导线的线径问题，以防止因电流太大引起过热，而造成意外，下列表格为导线在不同温度下的线径与电流规格表。

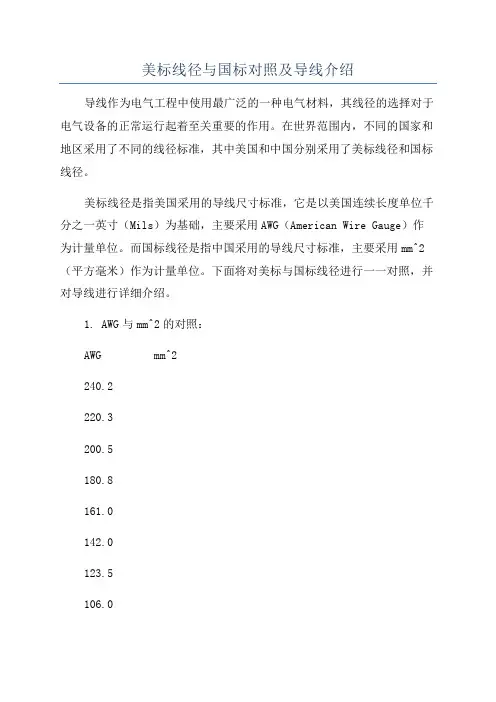

美标线径与国标对照及导线介绍导线作为电气工程中使用最广泛的一种电气材料，其线径的选择对于电气设备的正常运行起着至关重要的作用。
在世界范围内，不同的国家和地区采用了不同的线径标准，其中美国和中国分别采用了美标线径和国标线径。
美标线径是指美国采用的导线尺寸标准，它是以美国连续长度单位千分之一英寸（Mils）为基础，主要采用AWG（American Wire Gauge）作为计量单位。
而国标线径是指中国采用的导线尺寸标准，主要采用mm^2（平方毫米）作为计量单位。
下面将对美标与国标线径进行一一对照，并对导线进行详细介绍。
1. AWG与mm^2的对照：AWG mm^2240.2220.3200.5180.8161.0142.0123.5106.0810.0616.0425.0235.0150.0070.00095.0通过上述对照表可以看出，美标线径与国标线径存在着一定的差异，通常美标线径相对于国标线径要稍大一些。
在实际工程应用中，需要根据具体的电气设备及电流要求来选择合适的线径。
2.导线的种类与特点：导线按材料分为了铜导线和铝导线，其中铜导线的导电性能和耐腐蚀性要优于铝导线，而铝导线的价格则相对低廉一些。
因此，在实际工程中铜导线的应用更为广泛。
根据绝缘材料的不同，导线可以分为裸露导线和绝缘导线。
裸露导线是指没有外层绝缘层的导线，主要用于外接防护措施的设备，如电线杆上的输电线路。
而绝缘导线是指在导线外层包裹有一层绝缘材料，用于保护导线免受外界环境的影响。
绝缘导线又可以根据绝缘材料的种类细分为PVC绝缘导线、交联聚乙烯绝缘导线和橡皮绝缘导线等。
PVC绝缘导线主要用于室内场所，具有绝缘性能好、使用寿命长等特点；交联聚乙烯绝缘导线则适用于户外环境，具有耐高温、耐热等特点；橡皮绝缘导线主要适用于耐油、耐酸碱等特殊工作环境下的需要。
此外，根据不同的用途，导线还可以分为电源导线、控制导线、通信导线和地线等。
电源导线主要用于输送电能，控制导线用于电气设备的控制回路，通信导线用于数据传输等，而地线则用于接地保护。

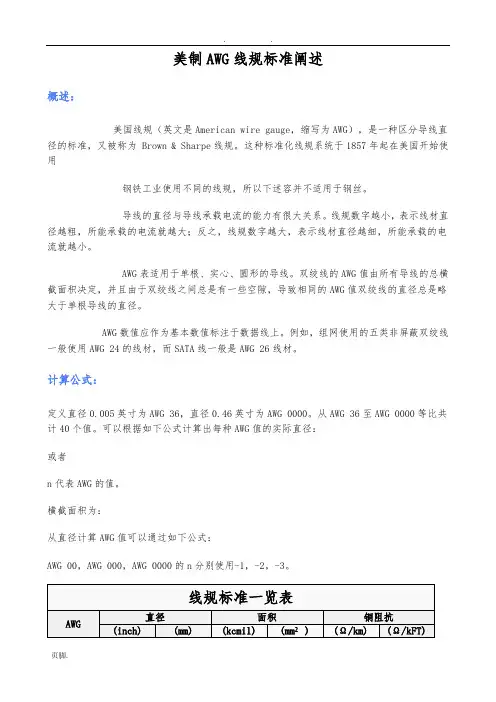

美制AWG线规标准阐述概述：美国线规（英文是American wire gauge，缩写为AWG），是一种区分导线直径的标准，又被称为 Brown & Sharpe线规。
这种标准化线规系统于1857年起在美国开始使用钢铁工业使用不同的线规，所以下述容并不适用于钢丝。
导线的直径与导线承载电流的能力有很大关系。
线规数字越小，表示线材直径越粗，所能承载的电流就越大；反之，线规数字越大，表示线材直径越细，所能承载的电流就越小。
AWG表适用于单根、实心、圆形的导线。
双绞线的AWG值由所有导线的总横截面积决定，并且由于双绞线之间总是有一些空隙，导致相同的AWG值双绞线的直径总是略大于单根导线的直径。
AWG数值应作为基本数值标注于数据线上。
例如，组网使用的五类非屏蔽双绞线一般使用AWG 24的线材，而SATA线一般是AWG 26线材。
计算公式：定义直径0.005英寸为AWG 36，直径0.46英寸为AWG 0000。
从AWG 36至AWG 0000等比共计40个值。
可以根据如下公式计算出每种AWG值的实际直径：或者n代表AWG的值。
横截面积为：从直径计算AWG值可以通过如下公式：AWG 00，AWG 000，AWG 0000的n分别使用-1，-2，-3。
释: 美国区分导线直径的标准，又称B&S线程（即Brown & Sharps线程）铜线直径通常以AWG（美国导线规格）作为单位进行测量。
AWG前面的数值（如24AWG、26AWG）表示导线形成最后直径前所要经过的孔的数量，数值越大，导线经过的孔就越多，导线的直径也就越小。
粗导线具有更好的物理强度和更低的电阻，但是导线越粗，制作电缆需要的铜就越多，这回导致电缆更沉、更难以安装、价格也更贵。
电缆设计的挑战在于使用尽可能小直径的导线（减小成本和安装复杂性），而同时保证在必要电压和频率之下实现导线的最大容量。
不同AWG数值的导线的直径、面积和重量AWG 直径（英寸）直径（毫米）面积（密尔）面积（平方毫米）重量（千克/千米）22 0.0253 0.643 640.40.3256 2.89523 0.0226 0.574 511.50.2581 2.29524 0.0201 0.511 404.00.2047 1.82026 0.0159 0.404 253.00.1288 1.145上表的尺寸是一百多年前确定的，而随着技术发展，现在导线性能不断提高。
AWG线径对照表在电气和电子领域，AWG（American Wire Gauge）线径对照表是一项非常重要的工具。
它用于确定电线或电缆的规格和尺寸，对于正确选择和使用电线电缆至关重要。
AWG 是一种用于衡量导线直径的标准体系。
这个标准在美国广泛使用，并且在全球范围内也得到了一定程度的应用。
AWG 数值越小，导线的直径就越大，能够承载的电流也就越大。
让我们来详细了解一下 AWG 线径对照表中的一些常见数值和对应的线径。
AWG 0 号线，其直径约为 0325 英寸，换算成公制单位约为 825 毫米。
这种粗线通常用于需要承载大电流的场合，比如大型电力传输线路。
AWG 1 号线，直径约为 0289 英寸，约合 735 毫米。
它也能承受较大的电流，常用于一些对电流要求较高但不如0 号线那么极端的场景。
AWG 2 号线，直径约为 0258 英寸，相当于 654 毫米。
在一些工业和家庭电气应用中较为常见。
AWG 4 号线，直径约 0204 英寸，约 519 毫米。
这种规格的线在汽车电气系统、一些小型电机等方面有一定的应用。
AWG 8 号线，直径约 0128 英寸，约 326 毫米。
常用于一些较小功率的电器设备内部布线。
AWG 10 号线，直径约 0102 英寸，约 259 毫米。
在一些低功率的电子设备和照明系统中可能会用到。
AWG 12 号线，直径约 0081 英寸，约 205 毫米。
这是在家庭电路中比较常见的规格，比如用于普通插座的布线。
AWG 16 号线，直径约 0051 英寸，约 129 毫米。
常用于一些轻型电器和低电流的电子设备。
AWG 18 号线，直径约 0040 英寸，约 102 毫米。
在一些小型电子设备和通信设备中会有所应用。
AWG 20 号线，直径约 0032 英寸，约 081 毫米。
常用于一些极细的电子线路和传感器线路。
需要注意的是，在实际应用中，选择电线的规格不仅仅取决于电流承载能力，还需要考虑电阻、电压降、环境条件等因素。
