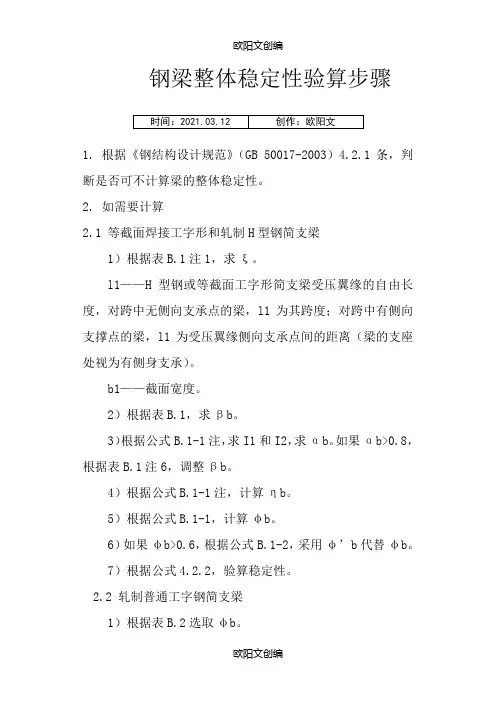

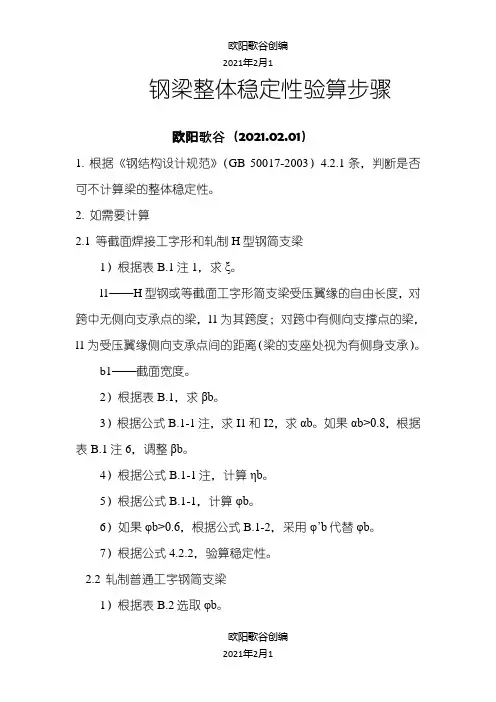

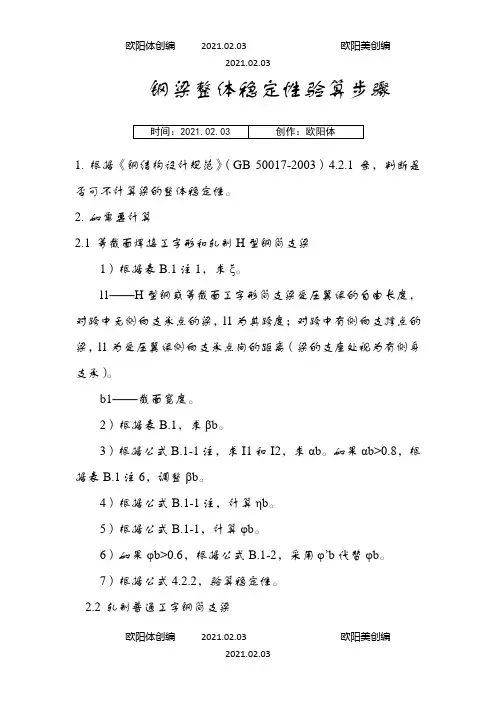

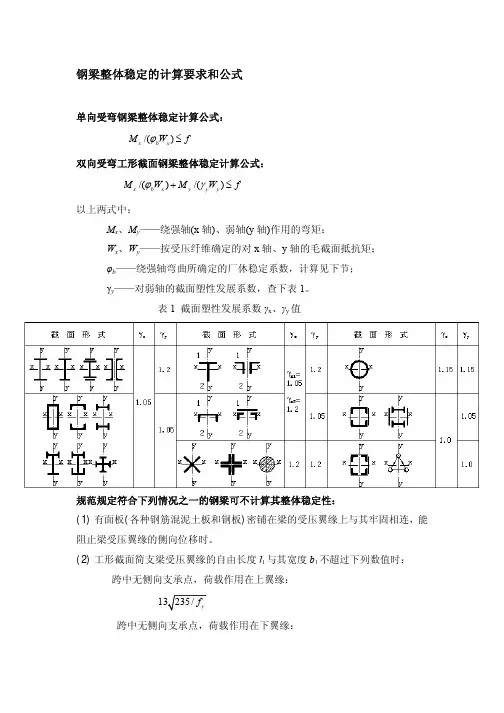

钢梁整体稳定性验算步骤
1.
根据《钢结构设计规范》（GB 50017-2003）4.2.1条，判断是否可不计算梁的整体稳定性。 2. 如需要计算

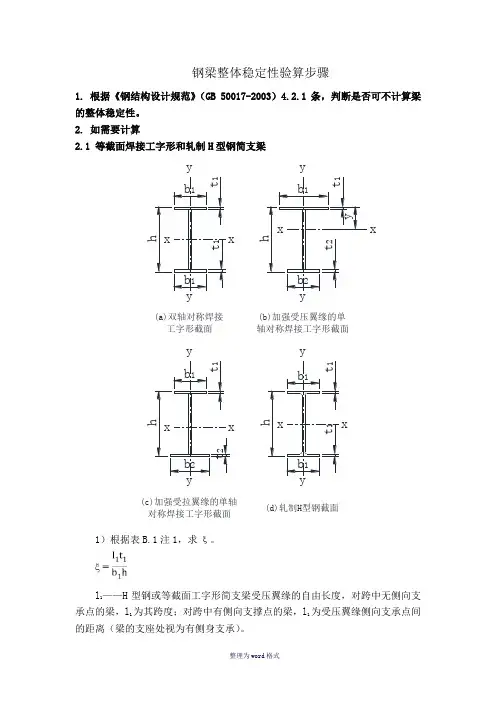

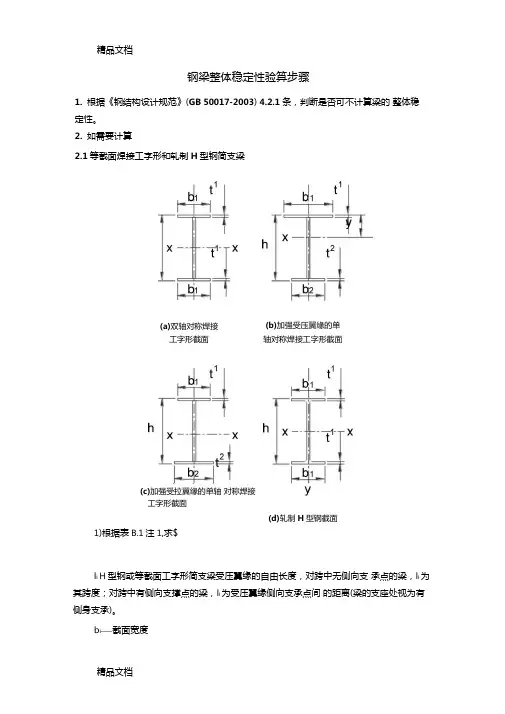

2.1 等截面焊接工字形和轧制H 型钢简支梁
b 1
b 1
t 1
t 1
h
x
x y y
b 1b 2t 2x
x y y
h
t 1y
(a)双轴对称焊接工字形截面
(b)加强受压翼缘的单轴对称焊接工字形截面
b 1
b 2t 1
x
y y
(c)加强受拉翼缘的单轴对称焊接工字形截面
t 2
x h
b 1b 1t 1
h
x
x y y
(d)轧制H 型钢截面
t 1
1）根据表B.1注1，求ξ。
l 1——H 型钢或等截面工字形简支梁受压翼缘的自由长度，对跨中无侧向支承点的梁，l 1为其跨度；对跨中有侧向支撑点的梁，l 1为受压翼缘侧向支承点间的距离（梁的支座处视为有侧身支承）。
b1——截面宽度。
2）根据表B.1，求βb。
3）根据公式B.1-1注，求I1和I2，求αb。如果αb>0.8，根据表B.1注6，调整βb。
4）根据公式B.1-1注，计算ηb。
5）根据公式B.1-1，计算φb。
6）如果φb>0.6，根据公式B.1-2，采用φ’b代替φb。
7）根据公式4.2.2，验算稳定性。
2.2 轧制普通工字钢简支梁
1）根据表B.2选取φb。
2）如果φb>0.6，根据公式B.1-2，采用φ’b代替φb。
3）根据公式4.2.2，验算稳定性。
2.3 轧制槽钢简支梁
1）根据公式B.3，计算φb。
2）如果φb>0.6，根据公式B.1-2，采用φ’b代替φb。
3）根据公式4.2.2，验算稳定性。
2.4 双轴对称工字形等截面（含H型钢）悬臂梁
1）根据表B.1注1，求ξ。
l1——悬臂梁的悬伸长度。
b1——截面宽度。
2）根据表B.4，求βb。
3）根据公式B.1-1，计算φb。
4）如果φb>0.6，根据公式B.1-2，采用φ’b代替φb。
5）根据公式4.2.2，验算稳定性。
2.5 受弯构件整体稳定系数的近似计算（均匀弯曲，）
2.5.1 工字形截面（含H型钢）双轴对称
1）根据公式B.5-1，计算φb，当φb>0.6时，不必根据公式B.1-2，采用φ’b 代替φb，当φb>1.0，取φb=1.0。
2）根据公式4.2.2，验算稳定性。
2.5.2 工字形截面（含H型钢）单轴对称
1）根据公式B.5-2，计算φb，当φb>0.6时，不必根据公式B.1-2，采用φ’b 代替φb，当φb>1.0，取φb=1.0。
2）根据公式4.2.2，验算稳定性。
2.5.3 T型截面（弯矩作用在对称轴平面，绕x轴），翼缘受压，双角钢T形截面
1）根据公式B.5-3，计算φb，当φb>0.6时，不必根据公式B.1-2，采用φ’b 代替φb。
2）根据公式4.2.2，验算稳定性。
2.5.4 T型截面（弯矩作用在对称轴平面，绕x轴），翼缘受压，部分T型钢和两板组合T形截面
1）根据公式B.5-4，计算φb，当φb>0.6时，不必根据公式B.1-2，采用φ’b 代替φb。
2）根据公式4.2.2，验算稳定性。
2.5.5 T型截面（弯矩作用在对称轴平面，绕x轴），弯矩使翼缘受拉且腹板宽厚比不大于
1）根据公式B.5-5，计算φb，当φb>0.6时，不必根据公式B.1-2，采用φ’b 代替φb。
2）根据公式4.2.2，验算稳定性。
钢梁局部稳定性验算步骤
1. 根据《钢结构设计规范》（GB 50017-2003）4.3.1条，判断钢梁是否需要配置加劲肋，以及是否需要计算配置加劲肋后腹板的稳定性。
2. 如需要配置加劲肋，根据4.
3.2条，判断加劲肋的布置形式。
3. 如需要计算腹板稳定性
3.1 仅配置横向加劲肋的腹板
1）根据式4.3.3-2d或式4.3.3-2e，计算“用于腹板受弯计算时的通用高厚比λb”；
2）根据式4.3.3-2a、式4.3.3-2b或式4.3.3-2c，计算σcr；
3）根据式4.3.3-3d或式4.3.3-3e，计算λs；
4）根据式4.3.3-3a、式4.3.3-3b或式4.3.3-3c，计算τcr；
5）根据式4.3.3-4d或式4.3.3-4e，计算λc；
6）根据式4.3.3-4a、式4.3.3-4b或式4.3.3-4c，计算σc,cr；
7）根据式4.3.3-1，计算各区格的局部稳定性。
3.2 同时用横向加劲肋和纵向加劲肋加强的腹板
3.2.1 受压翼缘与纵向加劲肋之间的区格
1）根据式4.3.4-2d或式4.3.4-2e，计算λb1；
2）根据式4.3.3-2a、式4.3.3-2b或式4.3.3-2c，计算σcr1；
3）根据式4.3.3-3d或式4.3.3-3e，计算λs1，其中h0要换成h1，h1是纵向加劲肋至腹板计算高度受压边缘的距离；
4）根据式4.3.3-3a、式4.3.3-3b或式4.3.3-3c，计算τcr1；
5）根据式4.3.4-3a或式4.3.4-3b，计算λc1；
6）根据式4.3.3-2a、式4.3.3-2b或式4.3.3-2c，计算σc,cr1；
7）根据式4.3.4-1，计算受压翼缘与纵向加劲肋之间区格的局部稳定性。
3.2.2 受拉翼缘与纵向加劲肋之间的区格
1）根据式4.3.4-5，计算λb2；
2）根据式4.3.3-2a、式4.3.3-2b或式4.3.3-2c，计算σcr2。
3）根据式4.3.3-3d或式4.3.3-3e，计算λs2，其中h0要换成h2，h2=h0-h1；
4）根据式4.3.3-3a、4.3.3-3b或4.3.3-3c，计算τcr2；
5）根据式4.3.3-4d或式4.3.3-4e，计算λc2,其中h0要换成h2，当a/h2>2时，取a/h2=2；
6）根据式4.3.3-4a、式4.3.3-4b或式4.3.3-4c，计算σc,cr2。
7）根据式4.3.4-4计算受拉翼缘与纵向加劲肋区格的稳定性。
3.2.3 在受压翼缘与纵向加劲肋之间设有短加劲肋的区格
1）根据式4.3.4-2a或4.3.4-2b，计算λb1；
2）根据式4.3.3-2a、式4.3.3-2b或式4.3.3-2c，计算σcr1；
3）根据式4.3.3-3d或式4.3.3-3e，计算λs1；
4）根据式4.3.3-3a、4.3.3-3b或4.3.3-3c，计算τcr1，其中将a要换成a1，a1为短加劲肋间距；
5）根据式4.3.5a或式4.3.5b计算λc1；
6）根据式4.3.3-2a、式4.3.3-2b或式4.3.3-2c计算σc,cr1；
7）根据式4.3.4-1计算在受压翼缘与纵向加劲肋之间设有短加劲肋区格的稳定性。
