沥青混合料的特性
虽然沥青混合料中单个材料的性能对混合料的性能起十分重要的作用，但是，由于沥青混合料中沥青和集料组成统一的系统，其组合特性对沥青混合料的性能影响更大。沥青混合料性能指标包括永久变形、疲劳开裂、低温开裂、应力—应变特性、强度特性。
1．永久变形
永久变形是在重复荷载的作用下路面塑性变形的累积，它是一种不可恢复的变形。轮迹线上的变形一般认为主要有两个原因：
一是作用在土基、底基层、基层和沥青表面层的重复应力较大，虽然面层材料对减少这种类型的车辙起着很重要的作用，但一般认为路面车辙是路面的一种结构组合问题，对于路面面层很薄的结构层车辙较为严重，主要是因为面层太薄而导致，作用在路基顶面的应力较大；对于路面结构在水的作用下土基较为软弱的情况，主要是由于土基的累积变形而引起。路面软化产生的车辙见图9-7。
二是路面面层在重复荷载的作用下的累积变形，这种累积变形是由于沥青面层抵抗重复荷载的抗剪强度较小，一般这种车辙是由于沥青面层的强度太弱。路面的永久变形是由于面层和土基两个原因总和引起。沥青软化产生的车辙见图9-8。
沥青路面的车辙主要是因为在荷载的作用下产生的很小但不可恢复的永久变形累积引起的。沥青混合料的剪切应力将导致垂直变形和侧向流动，当荷载作用足够的次数以后，路面的累积永久变形不断增加，车辙就出现。路面出现车辙以后，由于在辙槽内的水将导致水溅或结冰而影响行车安全。
当沥青稠度低、加载时间长或温度较高时，沥青混合料表现为弹—粘一塑性体，应力重复作用下将会出现较大数量的累积变形。
对沥青混合料永久变形特性的研究，可利用静态蠕变（单轴受压）试验或重复三轴压缩试验进行。前一种试验较简单，而后一种试验同实际受力状况相符，但二者所得到的累积应变一时间关系的规律基本一致，因为重复应力下塑性应变的逐步累积实质上也是一种蠕变现象。
密实型沥青碎石混合料经受重复三轴试验的结果表明，塑性应变量承重复作用次数而增加，温度越高，塑性应变累积量越大。许多试验结果表明，在同一
温度条件下，控制累积应变量是总加荷时间，而不是重复作用次数；加荷频率以及应力循环间的停歇时间对累积应变一时间关系的影响都不大。
影响累积量的因素，除了温度、作用应力大小和加荷时间外，还同集料的情况有关。有棱角的集料比圆形集料能提供较高的劲度，即塑性变形累积量较低；密级配沥青碎石，由于集料具有良好的级配特性，其变形累积量低于含沥青较多的沥青混凝土。压实的方法和程度会影响混合料的空隙率和结构，因而也会影响变形累积规律。此外，侧限应力的大小也有影响。
2．疲劳开裂
沥青路面的疲劳开裂同样是由于重复荷载的作用在行车道出现的一种破坏。疲劳开裂的早期现象是路面在纵向出现不间断的裂缝，之后，路面出现更多的变形，疲劳开裂的最终结果是路面出现坑槽。
沥青混合料如果具有较高刚度，路面结构在荷载作用下的变形较小，则路面的疲劳开裂较小。柔的材料，高的变形，高的应力水平，则路面的疲劳寿命较低。
一般说来，路面沥青混合料不透水，且受水的影响较小。但在一些地方，水分使得沥青与矿料之间的粘结力减弱。由于沥青下面层的沥青混合料的剥离而产生的沥青路面的疲劳开裂一般不为人们所重视，如排水层。
因此，必须重视材料选择，由于路面结构在荷载的作用下，路面底面将产生拉应力，因此，必须有较高的抗拉强度以抵抗荷载作用产生的拉应力。
沥青混合料疲劳特性的室内研究，是在简支小梁、劈裂试件、梯形悬臂式或旋转弯曲试件上施加正弦或脉冲式变化的反复应力进行的。由于沥青混合料的弹性模量（劲度）较低，应力反复施加过程中，试件的实际应力状态和应变量不断发生变化。为此，常采用两种试验方法：控制应力或控制应变试验。
控制应力试验是在试验过程中保持荷载或应力值始终不变。这时，由于试件内的微裂隙逐步扩展，材料的劲度也不断下降，因而荷载或应力虽然未变，而应变量的增长速率地不断增大。控制应变是在试验过程中不断调节所施加的荷载或应力，使应变量始终保持不变，由于在试验中材料的劲度不断下降，维持相同应变量所需要的应力值也不断减小。因而，在前一种试验中材料的疲劳破坏往往
2用于城市快速路、主干路时，多孔玄武岩的视密度可放宽至2.45t/m3，吸水率可放宽至3％，但必须得到建设单位的批准， 且不得用于SMA路面。 3对S14即3～5规格的粗集料，针片状颗粒含量可不予要求，小于0.075mm含量可放宽到3％。 4）粗集料的粒径规格应按表8.1.7-7的规定生产和使用。 表8.1.7-7 沥青混合料用粗集料规格
3细集料应符合下列要求： 1）含泥量，对城市快速路、主干路不得大于3％；对次干路及其以下道路不得大于5％。 2）与沥青的粘附性小于4级的砂，不得用于城市快速路和主干路。 3）细集料的质量要求应符合表8.1.7-8的规定。 表8.1.7-8 细集料质量要求 4）沥青混合料用天然砂规格见表8.1.7-9。
5）沥青混合料用机制砂或石屑规格见表8.1.7-10。 中要求。 4矿粉应用石灰岩等憎水性石料磨制。当用粉煤灰作填料时，其用量不得超过填料总量50％。沥青混合料用矿粉质量要求应符合表8.1.7-11的规定。 5 纤维稳定剂应在250°C条件下不变质。不宜使用石棉纤维。木质纤维素
技术要求应符合表8.1.7-12的规定。 8.1.9 沥青混合料配合比设计应符合国家现行标准《公路沥青路面施工技术规范》JTG F40的要求，并应遵守下列规定： 1各地区应根据气候条件、道路等级、路面结构等情况，通过试验，确定适宜的沥青混合料技术指标。 2开工前，应对当地同类道路的沥青混合料配合比及其使用情况进行调研，借鉴成功经验。 3各地区应结合当地自然条件，充分利用当地资源，选择合格的材料。 8.1.10基层施工透层油或下封层后，应及时铺筑面层。 8.5.1 热拌沥青混合料面层质量检验应符合下列规定： 主控项目 1 热拌沥青混合料质量应符合下列要求： 1）道路用沥青的品种、标号应符合国家现行有关标准和本规范第8.1节的有关规定。 检查数量：按同一生产厂家、同一品种、同一标号、同一批号连续进场
沥青混合料及其力学性能分析 摘要：目前我国高等级公路主要采用沥青路面结构形式，沥青混合料性能的好 坏直接影响到公路的服务功能和使用年限。现代重载交通要求沥青混合料具有优 良的高温稳定性和其它性能；为提高沥青混合料的性能、实现混合料性能的优化，近年来先后出现了大量的新材料和新理论。本文首先对沥青混合料的级配构成原 理进行了分析，其次对其力学性能做出了分析。 关键词：沥青混合料力学性能级配构成 1引言 随着生产力的发展，现代道路工程的特点反映出愈来愈鲜明的功能化。为了 满足日趋复杂、高效的现代化生产过程和日益上涨的生活水平所提出的各种功能 要求，道路工程的使命愈来愈艰难。从这个意义上看，现代道路工程面临着一场 革命作为道路工程中广泛使用的一种复合材料，沥青混合料是由沥青、矿粉、集料、等多种具有不同力学特性、不同几何形状尺寸的材料所构成的具有多相结构 的非各向同性材料。本文主要对沥青混合料及其力学性能进行了研究，希望能够 为沥青混合料的技术发展提供帮助。 2新型沥青混合料的级配构成原理分析 2.1沥青玛蹄脂碎石混合料（SMA） 沥青玛蹄脂碎石（简称SMA）是一种由沥青、矿粉及纤维稳定剂组成的沥青 玛蹄脂混合料填充于间断级配的矿料骨架中所形成的沥青混合料。其4.75mm以 上的集料含量在70%-80%左右，同时小于0.075mm的填料含量通常达到10%，而0.6-4.75mm的颗粒通常仅有10%左右，而AC-I型混合料的0.6-4.75mm的颗粒通 常达30%。因此SMA混合料是典型的由填料填充在粗集料形成的骨架空隙中形成的骨架密实结构。 2.2多碎石沥青混凝土（SAC） 多碎石沥青混凝土（SAC；）是由我国沙庆林院士于1988年提出的一种沥青 混凝土结构形式。其定义为；4.75mm以上的碎石含量占主要部分的密实级配沥 青混凝土。 SAC是在总结我国传统的工型和II型沥青混凝土的有缺点的基础上提出的。 我国传统的工型沥青混凝土空隙率为设计3-6%，因此耐久性好、透水性小，但表面构造深度较小；同时由于细集料试用较多，粗集料悬浮于沥青和细集料所组成 的密实体系中，因此混合料的稳定性随温度的增加下降明显，从而易出现车辙等 病害。 2.3大粒径沥青混凝土（LSAM） 根据以有的研究成果，LSAM的的典型特点是颗粒尺寸大、粗集料含量高、粗集料接触程度高和主骨架稳定性高。LSAM中粗集料的排列特征和级配对混合料 的体积特征有着较大的影响，甚至起着决定性的作用，也即粗集料间必须充分形 成石一石接触的骨架特征。对于LSAM的骨架特征有两个重要指标；骨架稳定度 和骨架接触度。 2.4SuperPAVE沥青混合料 SuperPAVE推荐的级配采用了0.45次方级配图，此级配图是以Fuller最大密 实度理论（n=0.45）为基础，即此图的对角线即为最大密实度线，级配曲线越靠 近对角线，混合料的密实度越大。为便于级配的选择和创新，SuperPAVE摒弃了 传统的对各个筛孔的通过率都严格控制的方法，而改为仅对关键筛孔（如公称最
1.一般来说，沥青的粘度越大，沥青混合料的粘聚力越大。 2.在进行沥青混合料质量检测时，当采集的试样温度下降不符合温度要求时，只允许加热一次，加热不宜超过 4 小时。 3. 表干法测定沥青混合料密度时，称得干燥试件的空中质量为，试件的水中质量为，表干质量为，则该试件的吸水率为 %。 4.马歇尔稳定度试验标准试件的制作时，在击实结束后，立即用镊子取掉上下面的滤纸，测得试件高度为，高度不符合±的要求，应作调整，又测得该试件质量为，调整后沥青混合料质量为以上都不对。 A. B. C. D. 以上都不对以上都不对 5.对沥青混合料中的矿料级配进行筛分时，已知：筛孔上累计筛余为%， mm筛孔上累计筛余为%，筛孔上分计筛余为%，求筛孔上通过率为 % 6. 某一组沥青混合料马歇尔稳定度试验结果如下：，，，（kN）则该组马歇尔稳定度为 kN 。 7.试验室沥青混合料车辙试验测得，试件宽300mm，采取曲柄连杆驱动加载轮往返运行方式，对应于时间t1的变形量为，对应于时间t2的变形量为，试验轮往返碾压速度为42次/min，则该试件的动稳定度为1500 次/mm。 8.沥青混合料谢伦堡沥青析漏试验时，测得烧杯质量为，烧杯及试验用沥青混合料总质量，烧杯及黏附在烧杯上的沥青混合料、细集料等总质量，则沥青析漏损失为%。 9.随沥青含量增加，沥青混合料试件空隙率将（减少）。 10.沥青混合料中集料优先采用碱性。 11.沥青混合料试件质量为1200g，高度为65.5mm，成型标准高度63.5mm的试件，混合料用量约为1163 。 12.随着沥青含量增加，普通沥青混合料试件的稳定度变化趋势将呈抛物线变化。 13.某型沥青混合料的最佳油石比为%，换算后最佳沥青用量为%。
沥青混凝土拌合主要技术参数 1、沥青混合拌合时间应为40—50秒，干拌时间不得少于15秒. 2、拌合场生产设备安置于空旷干燥处、运输条件较好的地方，并做好 场地临时防水措施. 3、各种矿料按规格分别堆放到位，插牌说明。矿料装入储料仓，防止 受潮，细料用防雨布遮盖以防止雨淋，含水量增大会造成集料烘干困难. 4、拌合场在沥青混合料温度控制过程中，一定要按照规范严格控制 A：加热温度为165—175℃ B：矿料加热温度为175—190℃ C：混合料出厂温度为宜为155—175℃，超过190℃废弃 5、时刻检查混合料的均匀性，及时分析异常现象，发现混合料有花白 料、冒青烟和离析现象应及时予以纠正，同时对不合格的料主动废弃. 造成花白料现象的原因大致有以下几种： A：拌合时间不够 B：细料颗粒、矿料比例较大。 C：沥青用量不够 D：矿料或沥青加热温度不够 6、沥青混合料每车应检查温度并填写出厂料单。料单应注明车号、车 次、数量及温度等。施工现场凭出厂单检查温度、观察验收混合料，并填写施工原始记录. 7、每天上午和下午各取一组沥青混凝土混合料试样做马歇尔稳定实验 和抽提试验分析。检查油石比，矿料级配和沥青混凝土的各项技术指标。 应全部满足技术规范要求.
8、要严格控制油石比例和矿料级配，避免油石比例不当而产生汽油和 松散现象。操作人员必须在试验人员的监督下严格操作. 9、沥青混凝土混合料及沥青路面技术规范及要求： 9.1、严格控制原材料的纯洁度，避免风化出现，沥青面层的集料可采用 天然砂、机制砂及石屑。细集料应洁净、干燥、无风化、无杂质、有适当的颗粒组成，细集料的质量应符合《沥青路面施工技术规范》的要求. 9.2、填料：沥青混合料的填料须采用石灰岩或岩浆中的强基性岩石等憎 水性石料经磨细后得到的矿粉，原石料中的泥土杂质应除净。矿粉应干燥、洁净，能自由地从矿粉仓流出，其质量应满足沥青混合料用矿粉质量要求. 9.3、沥青混合料的质量控制： ①、根据设计要求确定沥青标号，对采用的细集料、填料分别进行筛 分试验，测定相对和实际级配，绘制筛分曲线图，根据各种矿料的筛分结果进行级配合成，并调整使级配符合沥青路面技术规范的要求. ②、目标配合比设计：用确定的各种集料比例与沥青试样并制备马歇 尔试件，通过马歇尔试验结果分析确定目标配合比设计的最佳沥青用量。以此矿料配合比例调整拌合设备及各种冷料仓的进料速度，验证设备进料的稳定性. ③、生产配合及设计：按目标配合比设计、生产配合比设计以及生产 配合比验证三阶段进行沥青混合料的配合比的设计。沥青混合料的配合比设计与检验应严格按照《公路沥青路面施工技术规范》的规定进行生产配合比。设计前，应向监理工程师提交拟用的沥青混合料级配、沥青混合料的稳定度、流值、孔隙率等各项技术指标的书面详细说明，

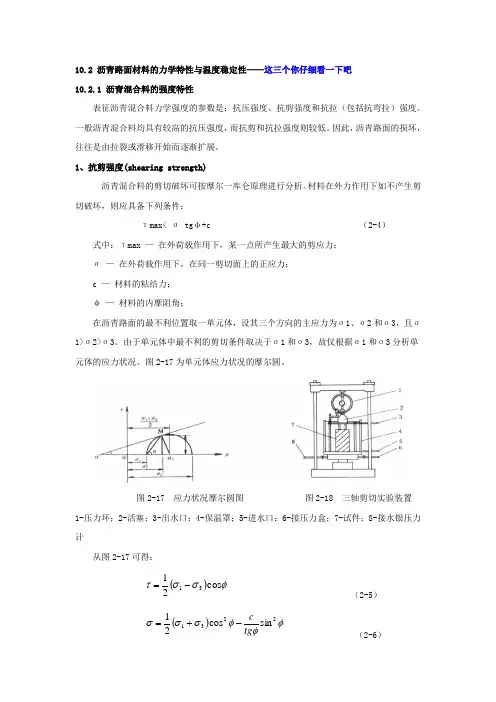

10.2 沥青路面材料的力学特性与温度稳定性——这三个你仔细看一下吧 10.2.1 沥青混合料的强度特性 表征沥青混合料力学强度的参数是：抗压强度、抗剪强度和抗拉（包括抗弯拉）强度。一般沥青混合料均具有较高的抗压强度，而抗剪和抗拉强度则较低。因此，沥青路面的损坏，往往是由拉裂或滑移开始而逐渐扩展。 1、抗剪强度(shearing strength) 沥青混合料的剪切破坏可按摩尔一库仑原理进行分析。材料在外力作用下如不产生剪切破坏，则应具备下列条件： τmax< σ tg φ+c （2-4） 式中：τmax — 在外荷载作用下，某一点所产生最大的剪应力； σ — 在外荷载作用下，在同一剪切面上的正应力； c — 材料的粘结力； φ — 材料的内摩阻角； 在沥青路面的最不利位置取一单元体，设其三个方向的主应力为σ1、σ2和σ3，且σ1>σ2>σ3。由于单元体中最不利的剪切条件取决于σ1和σ3，故仅根据σ1和σ3分析单元体的应力状况。图2-17为单元体应力状况的摩尔圆。 图2-17 应力状况摩尔圆图 图2-18 三轴剪切实验装置 1-压力环；2-活塞；3-出水口；4-保温罩；5-进水口；6-接压力盒；7-试件；8-接水银压力计 从图2-17可得： ()φσστcos 2131-= （2-5） ()φφφσσσ2231sin cos 21tg c -+= （2-6）
将式(2-5)、(2-6)代人式(2-4)得： ()()[]c ≤+--φσσσσφsin cos 213131 （2-7a ） ()c tg ≤--φτσφτmax max cos (2-7b) 式(2-7a)或(2-7b)为沥青路面材料强度的判别式。 式左端称为活动剪应力，当活动剪应力等于粘结力c 时，材料处于极限平衡，若大于粘结力c ，材料出现塑性变形。 根据式(2-7a)或(2-7b)可求得沥青路面材料应具有的c 和Φ值。 c 和Φ值可通过三轴剪切试验取得。三轴剪切试验的装置如图2-18所示。 三轴剪切试验所用试件的直径应大于矿料最大粒径的4倍，试件的高与直径之比应大于 2。矿料最大粒径小于25cm 时，试件直径为10cm ，高为20m 。试验时，将一组试件分别在不同侧压力下以一定加荷速度施加垂直压力，直至试件破坏。此时测得的最大垂直压力，即为沥青混合料的最大主应力σ1 ,侧压力即为最小主应力σ3(σ1=σ3)。根据各试件的侧压力和最大垂直压力给出相应的摩尔圆，这些圆的公切线称为摩尔包线，切线与τ轴相交的截距即为粘结力，切线的斜率即为内摩阻角Φ（见图2-19)。 由于温度对沥青混合料的抗剪强度有很大的影响，故试件应在高温条件(65℃或50℃)下进行测试。 粘结力c 和内摩阻角Φ值，也可根据无侧限抗压和轴向拉伸试验取得的抗压强度和抗拉强度来计算： 抗压强度 ??? ??+=242φπctg R （2-8） 抗拉强度 ??? ??+= 242φπtg c r （2-9） 从式（2-8）或（2-9）可得： ??? ??+-=r R r R －1sin φ （2-10） Rr c 5.0= （2-11）
沥青混合料B卷 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
江苏省建设工程质量检测人员岗位考核试卷 沥青混合料B卷 一、单项选择题（共40题，每题1分，共40分。） 1.沥青混合料谢伦堡沥青析漏试验时，拌和机拌合混合料的加料顺序为（）。 A．粗细集料→纤维稳定剂→沥青 B．沥青→纤维稳定剂→粗细集料 C．粗细集料→沥青→纤维稳定剂 D．沥青→粗细集料→纤维稳定剂 2.沥青混合料肯塔堡飞散试验时，测得试验前试件的质量为，试验后试样的残留质量为，则该沥青混合料的飞散损失为（）%。 A． B． C． D． 3. 某一组沥青混合料离心分离法测定沥青含量试验数据如下： 则该组油石比为：（） A. 4.6% B. % 水中重法测定沥青混合料试件表观相对密度时，测得干燥试件的空气质量，水中质量，ρw取cm3，则该试件的表观密度为（）g/cm3。
进行沥青混合料拌合的标准总拌合时间为 （）min。 A．2 B．3 C．4 D．5 6.用蜡封法测沥青混合料密度时，测石蜡对水的相对密度时，应测定重物在（）的水中质量。 A. 25±℃ B. 20±℃ C. 20±℃ D. 20±2℃ 7. 标准击实仪：由击实锤、φ±平圆形压实头及导向棒组成。通过机械将击实锤提起，从（）高度沿导向棒自由落下击实。 A. ±1.5mm B. ± C. ±1.5mm D. ± 8.沥青混合料稳定度试验对试件加载速度是（）。 A . 10mm/min B . 0.5mm/min C . 1mm/min D . 50mm/min 9.随沥青含量增加，沥青混合料试件密度将（）。 A .保持不变 B .出现峰值 C .减少 D .增大 10.压实沥青混合料密实度试验，含水率大于2%的沥青混合料试件应使用（）。 A、表干法 B、蜡封法 C、水中重法 D、体积法 11.测定马歇尔稳定度的试验中，标准马歇尔试件放入达到规定温度的恒温水浴中保温（）min后，方可取出试件进行温度度试验。 A．10～20 B．20～30 C．30～40 D．40～50 12.沥青混合料马歇尔稳定度试验荷载精度要求是（）。
沥青混合料的疲劳试验及其影响因素 摘要：疲劳特性的研究方法概括起来包括两种即现象学法和力学近似法。应用现象学法主要是进行疲劳试验，得出疲劳寿命与施加应力或应变的关系。力学近似法是将应力状态的改变作为开裂、几何尺寸及边界条件、材料特性及其统计变异性的结果来考虑，并对裂缝的扩展和材料中疲劳的重分布所起的作用进行分析，从而它有助于人们认识破坏的形成和发展的机理。 关键词：沥青混合料疲劳特性现象学法力学近似法 1 概述 路面使用期间，在气侯环境因素和车轮荷载的重复作用下，损伤逐渐累积，路面结构强度逐渐下降，当荷载作用次数超过一定次数之后，在荷载作用下路面内产生的应力就会超过性能下降后的结构抗力，使路面出现裂纹，产生疲劳断裂破坏。这是由于材料内部存在缺陷或非均匀性，引起应力集中而出现微裂隙，应力的反复作用使微裂隙逐渐扩展、汇合，从而不断减少有效的承受应力的面积，造成材料的刚度和强度逐步下降，最终在反复作用一定次数后导致破坏。材料抵抗疲劳破坏的能力，可用达到疲劳破坏时所能经受的重复应力大小(或称疲劳强度)和作用次数(称为疲劳寿命)来表示。疲劳破坏是当前沥青路面破坏的主要形式之一。沥青路面的耐久性是指沥青路面在使用过程中承受各种外界因素的作用，其性质能保持稳定或较小发生变化的特性。沥青混合料的抗疲劳性能是评价沥青路面耐久性的一个重要指标。 2沥青混合料的疲劳试验 疲劳破坏作为沥青路面的三大破坏形式之一，人们对其试验研究方法给予了很大的关注，归纳起来可以分为四类：一是实际路面在真实行车荷载作用下的疲劳破坏试验，如美国的AASHO试验路，历时三年才完成；二是足尺路面结构在模拟行车荷载作用下的疲劳试验，包括环道试验和加速加载试验，如南非的重
2011年第8期（总第210期） 黑龙江交通科技 HEILONGJIANG JIAOTONG KEJI No．8，2011（Sum No．210） 浅析沥青混合料的技术性能和标准 攸立准 （衡水公路工程总公司） 摘 要：在工程实践中，会出现各项性能要求之间的矛盾情况，有时会顾此失彼，因此在设计和施工过程中要因地制宜，抓住主要矛盾，深入细致地对各项性能指标的影响因素按照工艺施工阶段进行质量控制。下面简要对沥青混合料的技术性质和标准进行阐述。关键词：沥青混合料；技术性质；标准；要求中图分类号：U416.217 文献标识码：C 文章编号：1008－3383（2011）08－0069－01 收稿日期：2011－04－28 1高温稳定性 1.1车辙的形成机理及影响因素 （1）失稳型车辙 这类车辙是由于沥青路面结构层在车轮荷载作用下，内部材料流动，产生横向位移而发生，通称集中在轮迹处。 （2）结构型车辙 这类车辙是由于路面结构在交通荷载作用下产生整体 永久变形而形成， 主要是由于路基变形传递到面层而产生。（3）磨耗型车辙 由于沥青路面结构顶层的材料在车轮磨耗和自然环境匀 速下持续不断的损失而形成。分析以上原因， 影响沥青路面车辙的因素主要有集料、结合料、混合料类型、荷载、环境等。此 外，压实方法会直接影响混合料的内部结构，从而产生车辙。1.2混合料稳定性的评价方法 影响沥青混合料高温稳定性的主要因素有沥青的用量、沥青的粘度、矿料的级配、矿料的尺寸、形状等。提高路面的高温稳定性，可采用提高沥青混合料的粘结力和内摩擦阻力的方法，增加粗骨料含量可以提高沥青混合料的内摩阻力。适当提高沥青材料的粘度，控制沥青与矿料比值，严格控制 沥青用量，均能改善沥青混合料的粘结力。这样可以增强沥 青混合料的高温稳定性。 1.3沥青路面车辙的防治措施 对于失稳型车辙，可以通过以下方法减缓：确保沥青混合料中含有较高的经过破碎的集料；集料中要含有足够的矿粉；大尺寸集料要具有较好的表面纹理和粗糙度；集料级配中要含有足够的粗颗粒；沥青结合料要有足够的粘度；集料颗粒表面的沥青膜要具有足够厚度，确保沥青与集料间的粘聚力。 对于结构型车辙通过以下方法可以减缓：确保基层设计满足工程实践要求；基层材料满足规范要求，含有较多经破碎的颗粒；混合料内含有足够的矿粉；基底应充分的压实，工后不产生附加压密；路基压实后应满足规范要求；磨耗型车辙可通过交通管制、改善混合料级配来防治。2低温抗裂性 沥青混合料随着温度的降低，变形能力下降。路面由于低温而收缩以及行车荷载的作用，在薄弱部位产生裂缝，从而影响道路的正常使用。因此，要求沥青混合料具有一定的低温抗裂性。 沥青混合料的低温裂缝是由混合料的低温脆化、低温缩裂和温度疲劳引起的。混合料的低温脆化是指其在低温条 件下， 变形能力降低；低温缩裂通常是由于材料本身的抗拉强度不足而造成的；对于温度疲劳，因温度循环而引起疲劳破坏。 沥青路面低温开裂受多种因素制约，就沥青材料选择和 沥青混合料设计而言，应注意以下几点：注意沥青的油源，在 严寒地区采用针入度较大， 粘度较低的沥青，但同时也应满足夏季的要求；选用温度敏感性小的沥青有利于减少沥青路面的温度裂缝；采用吸水率低的集料，粗集料的吸水率应小于2%；采用100%轧制碎石集料拌制沥青混合料；控制沥青用量在马歇尔最佳用量0．5%范围内对裂缝影响小，但同时也应保证高温稳定性；采用应力松弛性能好的聚合物改性沥 青；掺加纤维， 使用改性沥青。3耐久性 3.1沥青路面的水稳定性 经常会看到，路面在水损害后会出现松散、剥离、坑洞等病害，严重影响路面的使用。沥青路面的耐久性主要依靠沥青与集料之间的粘附程度，水和矿料的作用破坏了沥青与集料之间的粘附性，是影响沥青路面耐久性的主要因素之一。而影响沥青与集料间粘结力的因素包括沥青与集料表面的界面张力、沥青与集料的化学组成、沥青粘性、集料的表面构造、集料的空隙率、集料的清洁度及集料的含水量、集料与沥青拌和的温度。 3.2沥青路面的耐老化性 另一个影响沥青混合料耐久性的是热老化。沥青材料在拌和、摊铺、碾压过程中以及沥青路面的使用过程中都存在老化问题。老化过程可分为施工中的短期老化和道路使用中的长期老化。 （1）沥青短期老化 沥青短期老化可分为三个阶段。 ①运输和储存过程的老化。沥青从炼油厂到拌和厂的热态运输一般在170?左右，进入储油罐，温度有所降低。 调查资料表明，这一过程中沥青老化非常小 。②拌和过程的热老化。加热拌和过程中，沥青是在薄膜 状态下受到加热，比运输过程中的老化条件严酷的多。沥青混合料拌和后，沥青针入度降低到拌和前沥青针入度的 80% 85%。因此，拌和过程引起的沥青老化是严重的，是沥青短期老化的最主要阶段。 ③施工期的老化。沥青混合料运到施工现场摊铺、碾压完毕，降温至自然温度，这一过程中裹覆石料的沥青薄膜仍处于高温状态。沥青混合料在摊铺、碾压和降温期间，沥青热老化进一步发展。 （2）长期老化 混合料中的沥青长期老化是一个漫长而复杂的过程，具有如下特点。 ①沥青路面在使用早期针入度急剧变小，随后变化缓慢，大体发生在 1 4年之间。②沥青老化主要发生在路表与大气接触部分，在深度0．5cm 左右的沥青针入度降低幅度相当大。 ③沥青混合料的空隙率是影响沥青老化的主要原因。④当路面中的针入度减小到35 50之间时，路面容易产生开裂，针入度小于25时路面容易产生龟裂。4抗滑性 用于高等级公路沥青路面的沥青混合料，其表面应具有一定的抗滑性，才能保证汽车高速行驶的安全性。 沥青混合料路面的抗滑性与矿质集料为表面性质、混合料的级配组成以及沥青用量等因素有关。为提高路面抗滑性，配料时应特别注意矿料的耐磨光性，应选择硬质有棱角 的矿料。沥青用量对抗滑性影响也非常敏感， 沥青用量超过最佳用量的0．5%， 即可使抗滑系数明显降低。另外，含蜡量对沥青混合料行滑性有明显影响，我国 《公路工程沥青及沥青混合料试验规程》（JTJ052－93）的《重交通量道路路用石油沥青技术要求》提出，含蜡量应不大于3%，在沥青来源有困难时对下面层路面可放宽至4% 5%。 · 96·
沥青混合料试件制作方法（击实法） 1 目的与适用范围 1.1 本方法适用于标准击实法或大型击实法制作沥青混合料试件，以供试验室进行沥青混合料物理力学性质试验使用。 1.2 标准击实法适用于马歇尔试验、间接抗拉试验（劈裂法）等所使用的φ101.6mm×63.5mm圆柱体试件的成型。大型击实法适用于φ15 2.4mm×95.3mm的大型圆柱体试件的成型。 1.3 沥青混合料试件制作时的矿料规格及试件数量应符合如下规定： 1）沥青混合料配合比设计及在试验室人工配制沥青混合料制作试件时，试件尺寸应符合试件直径不小于集料公称最大粒径的4倍，厚度不小于集料公称最大粒径的1～1.5倍的规定。对直径φ101.6mm的试件，集料公称最大粒径应不大于26.5mmm、。对粒径大于26.5mm的粗粒式沥青混合料，其大于26.5mm的集料应用等量的13.2mm～26.5mm集料代替（替代法），也可采用直径φ152.4mm的大型圆柱体试件。大型圆柱体试件适用于集料公称最大粒径不大于37.5mm的情况。试验室成型的一组试件的数量不得少于4个，必要时宜增加至5～6个。 2）用拌和厂及施工现场采集的拌和沥青混合料成品试样制作直径φ101.6mm的试件时，按下列规定选用不同的方法及试件数量：（1）当集料公称最大粒径小于或等于26.5mm时，可直接取样（直接法）。一组试件的数量通常为4个。 （2）当集料公称最大粒径大于26.5mm，但不大于31.5mm，宜将大于26.5mm的集料筛除后使用（过筛法），一组试件数量仍为4个，如采用直接法，一组试件的数量应增加至6个。 （3）当集料公称最大粒径大于31.5mm时，必须采用过筛法。过筛的筛孔为26.5mm，一组试件仍为4个。 2 仪具与材料 2.1 标准击实仪：由击实锤、φ98.5mm平圆形压实头及带手柄的导向棒组成。用人工或机械将压实锤举起，从457.2mm±1.5mm高度沿导向棒自由落下击实，标准击实锤质量4536g±9g。 大型击实仪：由击实锤、φ149.5mm平圆形压实头及带手柄的导向棒（直径15.9mm）组成。用机械将压实锤举起，从457.2mm±2.5mm 高度沿导向棒自由落下击实，大型击实锤质量10210g±10g。
沥青及沥青混合料疲劳性能影响因素 作者：林敏 来源：《装备维修技术》2020年第07期 摘要：近年来，随着我国经济和科技的不断进步，人们对日常生活水平的质量要求越来越高。建筑作为人们日常生活和工作必不可少的一部分，人们对其质量要求也存在着定的关注。为了更好地保证沥青混合材料在使用中的抗疲劳性能，逼着对相关的沥青混合料进行了分析。分析研究发现，不同类型的沥青混合料疲劳寿命是与其应力之间有一定的联系。应力比增加，那么滤镜混合材料疲劳寿命就会随之减少。除此之外，还有一系列的研究发现，都有了一定的结果。 关键词：沥青混合料;疲劳性能;影響因素 在一些桥梁路面的基础施工过程中，沥青材料的使用是必不可少的。但是近年随着行车荷载力等方面的因素，很多沥青路面的强度与以前相比发生了明显的变化。不仅容易出现疲劳破坏，还导致路面的使用寿命及使用性能都得到了破坏。因此，对于我国相关企业和管理部门而言，研究影响沥青混合料疲劳性能的因素，并解决其疲劳寿命带来的影响是一项迫在眉睫的任务。笔者通过研究资料和实际情况，对多种沥青混合料的疲劳性能进行了相应的研究，通过研究认为ARAC—13在自愈合作用后疲劳寿命是最长的。此外，笔者还针对不同的行车荷载和温度作用下沥青路面的疲劳性能，并也对此进行了分析和整理。本次分析和整理主要的目的是为了提高今后沥青混合料在使用中的疲劳性和使用寿命，研究结果仅供参考。 一、原材料和混合料配合比 1、原材料技术性质 （1）沥青 根据实际情况，选取了一项路面工程进行研究。在研究中，选取70号沥青和SBS改性沥青进行加护性质的相关测定。研究结束后我们发现，70号沥青技术性质，无论是在针入度、延度、软化点还是闪点方面均符合相关的规定和标准值。而SBS改性沥青技术在这些方面也与70号沥青技术并无太大的区别。这也叫从一定程度上证明70号沥青在工程建筑使用阶段是符合相关规定和标准的。 （2）粗集料 所谓的粗集料指的是采用玄武岩的材料，这种材料的公称粒径分为两种，分别是5～10和10～15。经过研究分析粗集料的技术性质发现，5～10的针片状测试值与10～15的针片状测
沥青混合料试件制作方法作业指导书 9.2.1目的与适用范围 1.1、本方法适用于标准击实法或大型击实法制作沥青混合料试件，以供试验室进行沥青混合料物理力学性质试验使用。 1.2、标准击实法适用于马歇尔试验、间接抗拉试验（劈裂法）等所使用的φ101.6mm×63.5mm圆柱休试件的成型。大型击实法适用于φ15 2.4mm×95.3mm的大型圆柱体试件的成型。 1.3、沥青混合料试件制作时的矿料规格及试件数量应符合如下规定： 1.3.1、沥青混合料配合比设计及在试验室人工配制沥青混合料制作试佣时，试件尺寸应符合试件直径不于小集料公称最大粒径的4倍，厚度不小于集料公称最大粒径的1～1.5倍的规定。对直径φ101.6mm的试件，集料公称最大粒径就水大于26.5mm。对粒径大于26.5mm的粗粒式沥青混合料，其大于26.5mm的集料应用等量的13.2mm～26.5mm集料代替（替代法），也可采用直径φ15 2.4mm的大型圆柱体试件。大型圆柱试件适用于集料公称最大粒径不大于37.5mm的情况。试验室成型的一组试件的数量不得少于4个，必要时宜增加至5～6个。 1.3.2、用拌和厂及施工现场采集的拌和沥青混合料成品度样制作直径φ101.6mm的试件时，按下列规定选用不同的方法及试件数量： 1、当集料公称最大粒径小于或等于26.5mm时，可直
接取样（直接法）。一组试件的数量通常为4个。 2、当集料公称最大粒径大于26.5mm，但不大于31.5mm，宜将大于26.5mm的集料筛除后使用（过筛法），一组试件数量仍为4个，如采用直接法，一组试件的数量应增加至6个。 3、当集料公称最大粒径大于31.5mm时，必须采用过筛法。过筛的筛孔为26.5mm，一组试件仍为4个。 9.2.2仪具与材料 标准击实仪 标准击实台 验室用沥青混合料拌和机 脱模器 试模 烘箱 天平或电子秤 沥青运动粘度测定设备 插刀或大螺丝刀。 温度计 其它：电炉或煤气炉、沥青熔化锅、拌和铲、标准筛、滤纸（或普通纸）、胶布、卡尺、秒表、粉笔、棉纱等。 9.2.3准备工作 3.1、确定制作沥青混合料试件的拌合与压实温度。 3.1.1、按本规程测定的沥青的粘度，绘制粘温曲线。

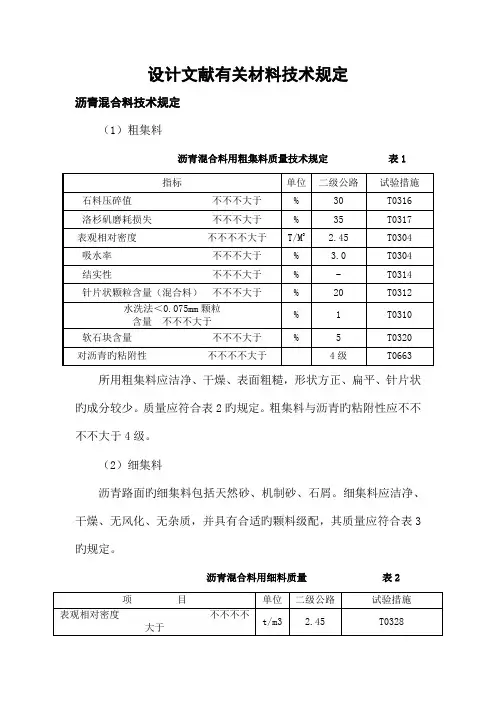

沥青混凝土原材料要求 一、粗集料 粗集料应符合下列要求： 1）粗集料应符合工程设计规定的级配范围。 2）骨料对沥青的粘附性，城市快速路、主干路应大于或等于4级；次干路及以下道路应大于或等于3级。集料具有一定的破碎面颗粒含量，具有1个破碎面宜大于90％，2个及以上的宜大于80％。 沥青混合料用粗集料质量技术要求 指标单位高速公路及一级公路其他等级公 路备注 表面层其他层次 石料压碎值，不大于% 26 28 30 洛杉矶磨耗值，不大于% 28 30 35 表观相对密度，不小于－ 2.60 2.50 2.45 吸水率，不大于% 2.0 3.0 3.0 坚固性，不大于% 12 12 － 针片状颗料含量(混合料)，不大于其中粒径大于9.5mm，不大于 其中粒径小于9.5mm，不大于% % % 15 12 18 18 15 20 20 － － 水洗法<0.075mm颗粒含量，不大于% 1 1 1 软石含量，不大于% 3 5 5 注：１坚固性试验可根据需要进行． ２用于高速公路、一级公路时，多孔玄武岩的视密度可放宽至2.45t/m3，吸水率可放宽至３％，但必须得到建设单位的批准，且不得用于ＳＭＡ路面． ３对Ｓ１４即３～５规格的粗集料，针片状颗粒含量可不予要求，<０.075mm含量可放宽到３％． 沥青混合料用粗集料规格 规格名称公称粒径 （mm） 通过下列筛孔（mm）的质量百分率（％） 106 75 63 53 37.5 31.5 26.5 19 13.2 9.5 4.75 2.36 0.6 S1 40~75 100 90~100 －－0~15 －0~5 S2 40~60 100 90~100 －0~15 －0~5 S3 30~60 100 90~100 －－0~15 －0~5 S4 25~50 10090~100 －－0~15 －0~5 S5 20~40 100 90~100 －－0~15 －0~5 S6 15~30 100 90~100 －－0~15 －0~5 S7 10~30 100 90~100 －－－0~15 0~5 S8 10~25 100 90~100 －0~15 －0~5 S9 10~20 100 90~100 －0~15 0~5 S10 10~15 100 90~100 0~15 0~5 S11 5~15 100 90~100 40~70 0~15 0~5
第七章沥青混合料的组成设计 沥青混合料从颗粒均匀预涂沥青的沥青涂层碎石(coated stone)到沥青玛碲脂(mastic asphalt)其成分变化无穷。然而，沥青混合料大体上可以分为沥青混凝土(asphalt)和沥青碎石(macadam)两大类。 沥青混凝土与碎石的主要区别如下： ●沥青混凝土的集料级配一般由颗粒大致均匀的粗集料加上大量的细集料和很 少量的中等大小的集料组成。 ●沥青混凝土的强度与砂／填料／沥青成份的劲度即沥青砂浆有关；为了砂浆 要有足够的劲度，制造沥青混凝土时要用比较硬的沥青和含量高的填料；至于沥青碎石的强度，主要是依靠摩擦和集料颗粒间的机械互锁力，因此可以用较软等级的沥青。 ●由于沥青混凝土含的填料比例很大，也即是集料有大幅的表面积要用沥青裹 覆，因而沥青用量较高；而沥青碎石含细小的集料少，因此用以裹覆集料的沥青少量也够了；沥青碎石内的沥青主要功能是在压实时作为润滑剂和在使用过程中粘结着集料颗粒。 ●沥青混凝土的空隙率低，基本上不透水并且用予繁重交通的道路上非常耐 久；沥青碎石的空隙率相对较高而具透水性，并不如前者耐久。从沥青涂层碎石到沥青玛蹄脂各种沥青合料中，使用的沥青等级愈来愈硬，沥青、矿料和砂的含量增加，粗集料含量减少。 图7-1 各种沥青混合料的典型级配曲线
§7．1道路沥青混合料的种类与性质 7．1．1沥青混凝土 用不同粒径的碎石、天然砂、矿粉和沥青按一定比例以及最佳密实级配原则设计、在拌和机中热拌所得的混合料称沥青混凝土混合料。这种混合料的矿料部分应有严格的级配要求。它们经过压实后所得的材料具有规定的强度和孔隙率时称作沥青混凝土。沥青混凝土的强度和密实度是一般沥青混合料中最大的，但它们在常温或高温下都具有一定的塑性。沥青混凝土的高密实度使得它水稳性好，因此有较强的抗自然侵蚀能力，故寿命长、耐久性好，适合作为现代高速公路的柔性面层。从国外以及国内的工程实践来看，以沥青混凝土作为高等级公路或城市道路的路面材料已经相当普遍。 由于沥青混凝土的胶结料主要为沥青，沥青是一种对温度十分敏感的材料，这就导致了沥青混凝土的性质（主要为力学性能）受温度的影响十分突出（这也是沥青混合料最大的特点），如它们的劈裂强度随温度的变化可从零下温度的几兆帕到高温的零点几兆帕而不同。 沥青混凝土的分类从广义来说，可包括沥青玛碲脂(MA)、热压式沥青混凝土(HRA)、传统的密级配沥青混凝土(HMA)、多空隙沥青混凝土(PA)、沥青玛碲脂碎石(SMA)以及其它新型的沥青混凝土。 传统沥青混凝土、SMA和多空隙沥青混凝土典型级配曲线的比较见下图： 图7－2 三种典型混凝土级配比较 上图中，曲线1为传统沥青混凝土，孔隙率3％；曲线2为SMA，孔隙率3％；曲线3为多孔沥青混凝土、孔隙率20％。就孔隙率而言，当马歇尔设计孔隙率小于4％（或路面实际孔隙率小于8％）时，它已形成较为密实的结构，水不易进入沥青混凝土，整个结构的耐久性较好；或者路面实际孔隙率大于15％
第二节击实法制作沥青混合料试件试验 一、目的与适用范围 1.用标准击实法或大型击实法制作沥青混合料试件，以供试验室进行沥青混合料物理性质、力学性能试验使用。 2.标准击实法适用于马歇尔试验、间接抗拉试验(劈裂法)等所使用的φ101.6mm×6 3.5mm圆柱体试件的成型。大型击实法适用于φ152.4mm×95.3mm的大型圆柱体试件的成型。 3.沥青混合料试件制作时的矿料规格及试件数量应符合如下规定： (1)沥青混合料配合比设计及在实验室人工配制沥青混合料制作试件时，试件尺寸应符合以下规定：试件直径不小于集料公称最大粒径的4倍，试件厚度不小于集料公称最大粒径的1～倍。对直径φ101.6mm的试件，集料公称最大粒径应不大于26.5mm。对粒径大于26.5mm的粗粒式沥青混合料，其大于26.5mm的集料应用等量的～26.5mm集料代替(替代法)，也可采用直径φ152.4mm的大型圆柱体试件。大型圆柱体试件适用于集料公称最大粒径不大于37.5mm的情况。实验室成型的一组试件的数量不得少于4个，一般取5～6个。 (2)用拌和厂及施工现场采集的拌和沥青混合料成品制作直径φ101.6mm的试件时，按下列规定选用不同的方法及试件数量： ①当集料公称最大粒径小于或等于26.5mm时，可直接取样(直接法)。一组试件的数量通常为4个。 ②当集料公称最大粒径大于26.5mm，但不大于31.5mm，宜将大于26.5mm的集料筛除后使用(过筛法)，一组试件数量为4个;如采用直接法，一组试件的数量为6个。 ③当集料公称最大粒径大于31.5mm时，必须采用过筛法，过筛的筛孔为26.5mm，一组试件为4个。 二、仪具与材料 1.电动马歇尔击实仪：由击实锤、φ98.5mm平圆形压实头及带手柄的导向棒组成，电机带动链条将击实锤举起，从±mm高度沿导向杆自由落下，标准击实锤质量(4536±9)g。自动记录击实次数。 大型击实仪：由击实锤、φ149.5mm平圆形压实头及带手柄的导向杆组成。电机带动链条将击实锤举起，从±mm高度沿导向杆自由落下，大型击实锤质量(10210±10)g。 击实速率为(60±5)次/min。 2.标准击实台：用以固定试模，在200mm×200mm×457mm的硬木墩上面有一块 305mm×305mm×25mm的钢板，木墩用4根圆钢固定在电动马歇尔击实仪下面的底板上。木墩采用青冈栎、松或其他干密度为～g/cm3的硬木制成。 图2-3实验室用电动马歇尔击实仪
沥青混合料的特性 虽然沥青混合料中单个材料的性能对混合料的性能起十分重要的作用，但是，由于沥青混合料中沥青和集料组成统一的系统，其组合特性对沥青混合料的性能影响更大。沥青混合料性能指标包括永久变形、疲劳开裂、低温开裂、应力—应变特性、强度特性。 1．永久变形 永久变形是在重复荷载的作用下路面塑性变形的累积，它是一种不可恢复的变形。轮迹线上的变形一般认为主要有两个原因： 一是作用在土基、底基层、基层和沥青表面层的重复应力较大，虽然面层材料对减少这种类型的车辙起着很重要的作用，但一般认为路面车辙是路面的一种结构组合问题，对于路面面层很薄的结构层车辙较为严重，主要是因为面层太薄而导致，作用在路基顶面的应力较大；对于路面结构在水的作用下土基较为软弱的情况，主要是由于土基的累积变形而引起。路面软化产生的车辙见图9-7。 二是路面面层在重复荷载的作用下的累积变形，这种累积变形是由于沥青面层抵抗重复荷载的抗剪强度较小，一般这种车辙是由于沥青面层的强度太弱。路面的永久变形是由于面层和土基两个原因总和引起。沥青软化产生的车辙见图9-8。 沥青路面的车辙主要是因为在荷载的作用下产生的很小但不可恢复的永久变形累积引起的。沥青混合料的剪切应力将导致垂直变形和侧向流动，当荷载作用足够的次数以后，路面的累积永久变形不断增加，车辙就出现。路面出现车辙以后，由于在辙槽内的水将导致水溅或结冰而影响行车安全。 当沥青稠度低、加载时间长或温度较高时，沥青混合料表现为弹—粘一塑性体，应力重复作用下将会出现较大数量的累积变形。 对沥青混合料永久变形特性的研究，可利用静态蠕变（单轴受压）试验或重复三轴压缩试验进行。前一种试验较简单，而后一种试验同实际受力状况相符，但二者所得到的累积应变一时间关系的规律基本一致，因为重复应力下塑性应变的逐步累积实质上也是一种蠕变现象。 密实型沥青碎石混合料经受重复三轴试验的结果表明，塑性应变量承重复作用次数而增加，温度越高，塑性应变累积量越大。许多试验结果表明，在同一
沥青混合料试件（击实法）检验实施细则 （一）沥青混合料的制备和试件成型 1．适用范围： 沥青混合料的制备和试件成型，是 按照设计的配合比，应用现场实际材 料，在试验室内用小型拌和机，按规定 的拌制温度制备成沥青混合料，然后将 这种混合料在规定的成型温度下，用击 实法制成直径为101.6mm、高为63.5m m的圆柱体试件或大型马歇尔试件φ152.4±0.2mm，高95.3±2.5mm 的圆柱体。，供测定其物理力学性质试验用。 制作试件时，试件尺寸应符合试件直径不小于集料公称最大粒径的4倍，厚度不小于集料公称最大粒径的1～1.5倍的规定。对于直径101.6mm的试件，集料公称最大粒径应不大于26.5mm。大型圆柱体试件适用于集料公称最大粒径应不大于37.5mm的情况。试验室成型的一组试件的数量不得少于4个，必要时宜增加至5～6个。 2．试验器具： 击实仪、标准击实台、试验室用沥青混合料拌和机、脱模器、试模、烘箱、天平或电子秤、沥青运动粘度测定设备、插刀或大螺丝刀、温度计及其它：电炉或煤气炉、沥青熔化锅、拌和铲、标准筛、滤纸（或普通纸）、胶布、卡尺、秒表、粉笔、棉纱等。 3．试验方法
（1）准备工作 1）确定制作沥青混合料试件的拌和与压实温度。 ①用毛细管粘度计测定沥青的运动粘度，绘制粘度曲线。当使用石油沥青时，以运动粘度为170±20mm2/时的温度为拌和温度；以280±30mm2/S时的温度为城市实温度。亦可用赛氏粘度计测定赛波特粘度，以85±10s时的温度为拌和温度；以140±15s时的温度为压实温度。 ②当缺乏运动粘度测定条件时，试件的拌和与压实温度可按表11-12选用，并根据沥青品种和标号作适当调整。针入度小，稠度大的沥青取高限，针入度大、稠度小的沥青取低限，一般取中值。 过沥青混合料拌和及压实温度参考表表11-12 2）将各种规格的矿料置105±5℃的烘箱中烘干至恒重（一般不少4～6h）。根据需要，将粗细集料过筛后，用水冲洗再烘干备用。 3）分别测定不同粒径粗、细集料及填料（矿料）的表观密度，并测定沥青的密度。 4）将烘干分级的粗细集料，按每个试件设计级配成分要求称其质量，在一金属盘中混合均匀，矿粉单独加热，置烘箱中预热至沥青拌和温度以上约15℃（石油沥青通常为163℃）备用。一般按一组试件（每组4～6个）备料，但进行配合比设计时宜一个一个分别备料。
注：1坚固性试验可根据需要进行。 2用于城市快速路、主干路时，多孔玄武岩的视密度可放宽至2.45t/m3，吸水率可放宽至3％，但必须得到建设单位的批准， 且不得用于SMA路面。 3对S14即3～5规格的粗集料，针片状颗粒含量可不予要求，小于0.075mm含量可放宽到3％。 4）粗集料的粒径规格应按表8.1.7-7的规定生产和使用。 表8.1.7-7 沥青混合料用粗集料规格
3细集料应符合下列要求： 1）含泥量，对城市快速路、主干路不得大于3％；对次干路及其以下道路不得大于5％。 2）与沥青的粘附性小于4级的砂，不得用于城市快速路和主干路。 3）细集料的质量要求应符合表8.1.7-8的规定。
4）沥青混合料用天然砂规格见表8.1.7-9。 5）沥青混合料用机制砂或石屑规格见表8.1.7-10。 中要求。 4矿粉应用石灰岩等憎水性石料磨制。当用粉煤灰作填料时，其用量不得超过填料总量50％。沥青混合料用矿粉质量要求应符合表8.1.7-11的规定。
5 纤维稳定剂应在250°C条件下不变质。不宜使用石棉纤维。木质纤维素技术要求应符合表8.1.7-12的规定。 8.1.9 沥青混合料配合比设计应符合国家现行标准《公路沥青路面施工技术规范》JTG F40的要求，并应遵守下列规定： 1各地区应根据气候条件、道路等级、路面结构等情况，通过试验，确定适宜的沥青混合料技术指标。 2开工前，应对当地同类道路的沥青混合料配合比及其使用情况进行调研，借鉴成功经验。 3各地区应结合当地自然条件，充分利用当地资源，选择合格的材料。8.1.10基层施工透层油或下封层后，应及时铺筑面层。 8.5.1 热拌沥青混合料面层质量检验应符合下列规定： 主控项目 1 热拌沥青混合料质量应符合下列要求： 1）道路用沥青的品种、标号应符合国家现行有关标准和本规范第8.1节的有关规定。
