一、单项选择题
( )1、在良好的润滑和密封情况下，滚动轴承的主要失效形式是。
A、塑性变形
B、疲劳点蚀
C、磨损
D、胶合
( )2、零件是机构的基本单元。
A、运动
B、制造
C、联结
D、三者都不对
( )3、在曲柄摇杆机构中，只有当为主动件，才会出现死点位置。
A、曲柄
B、连杆
C、摇杆
D、机架
( )4、构件是机构的基本单元。
A、制造
B、运动
C、联结
D、加工
( )5、在条件下，曲柄滑块机构有急回特性。
A、偏距e大于零
B、偏距e等于零
C、偏距e小于零
D、偏距e小于等于零
( )6、凸轮与从动件接触的运动副属。
A、移动副
B、高副
C、转动副
D、低副
( )7、当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。
A、必受剪切力作用
B、必受拉力作用
C、同时受到剪切与拉伸作用
D、既受剪切又受挤压作用
( )8、轴肩的作用是。
A、加工轴时的定位面
B、提高轴的强度
C、使轴上零件获得轴向定位
D、使轴上零件获得周向定位
( )9、内燃机中的曲柄滑块机构工作时是以_______为主动件。
A 、曲柄B、连杆C、活塞D、滑块
( )10、齿条不同高度齿廓线的模数和压力角。
A、从齿根到齿顶逐渐增大
B、始终不变
C、从齿根到齿顶逐渐减小
D、从齿根到齿顶模数逐渐增加，压力角不变( )11、带传动不能保证精确的传动比是由于。
A、带的弹性滑动
B、打滑
C、带容易磨损和变形
D、包角过大
( )12、V带传动工作时，与带轮轮槽接触。
A、带的底面
B、带的顶面
C、带的两侧面
D、带的两侧面和底面
( )13、螺纹的危险截面通常发生在上。
A、大径
B、中径
C、小径
D、直径
( )14、凸轮机构的从动件选用等加速等减速运动规律时，其从动件的运动。
A、将产生刚性冲击
B、将产生柔性冲击
C、没有冲击
D、既有刚性冲击又有柔性冲击
( )15、对顶螺母和弹簧垫圈是。
A、用机械方法的防松装置
B、靠弹力的防松装置
C、靠增加零件的强度和弹性的防松装置
D、靠摩擦力的防松装置
( )16、设计轴时，轴最细处的直径是按来初步计算的。
A、扭转强度
B、弯曲强度
C、轴段上零件的孔径
D、轴段上的键槽
( )17、选择齿轮传动平稳性精度等级时，主要依据是。
A、传递的功率
B、转速
C、圆周速度
D、传递的力
( )18、平面四杆机构的压力角和传动角的关系为。
A、互为余角
B、互为补角
C、A，B都可能
D、A，B都不可能
( )19、齿轮啮合传动时，齿轮副属。
A、移动副
B、转动副
C、低副
D、高副
( )20、在被联接件之一的厚度较大，且需要经常装拆的场合，易采用。
A.普通螺栓联接
B.双头螺栓联接
C.螺钉联接
D.紧定螺钉联接
( )21、对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是。
A. 拉力
B. 扭矩
C. 压力
D. 拉力和扭矩
( )22、凸轮机构转速较高时，为避免刚性冲击，从动件应采用运动规律。
A、等加速等减速
B、等速
C、等加速
D、等减速
( )23、渐开线标准齿轮的根切现象发生在。
A. 模数较大时
B. 模数较小时
C. 齿数较少时
D. 齿数较多时
A、轮毂长度
B、轮毂宽度
C、键的宽度
D、键的长度
( )24、用展成法切制齿轮时，只要两齿轮，就可以用同一把滚刀。
A、模数相等
B、压力角相等
C、模数和压力角分别相等
D、齿数相等
( )25、联接螺纹要求自锁性好，传动螺纹要求。
A、平稳性
B、效率高
C、螺距大
D、螺距小
( )26、渐开线齿廓上任意点的法线都切于。
A、分度圆
B、节圆
C、齿根圆
D、基圆
( )27、工作时，既承受弯矩又承受转矩载荷的轴称。
A、心轴；
B、传动轴；
C、转轴
D、连接轴
( )28、当键联接的强度不够时，可以适当地增加以提高联接强度。 ( )29、计算紧螺栓连接的拉伸强度时，考虑到拉伸和扭转的复合作用，应将拉伸载荷增大到原来的倍。
A、1.1
B、1.3
C、1.5
D、1.7
( )30、型号为6350的滚动轴承，其内径为。
A、10mm
B、50mm
C、250mm
D、500mm
二、填空题。
1、对于铰链四杆机构，当满足杆长之和的条件时，若取为机架，将得到双曲柄机构，取为机架，得到双摇杆机构。
2、根据支承处相对运动表面的摩擦性质，轴承分为轴承和轴承。
3、平面机构中，若引入一个移动副，将带入个约束，保留个自由度。
4、在曲柄摇杆机构中，当以为主动件时，机构会有死点位置出现。
5、螺旋副中，螺纹的升角愈，自锁性愈好；螺纹的升角愈，
螺旋副效率愈高。
6、渐开线齿轮要实现连续传动时，其重合度必须。
7、凸轮机构在从动杆运动规律不变情况下，若增大凸轮基园半径，则压力角
将。
8、带传动中，带上受的三种应力是应力，应力和应力。
9、轴承代号6310中数字“6”代表。
10、凸轮机构从动件的两种常用运动规律中，________________运动有刚性冲击，
11、标准齿轮在标准安装条件下，其分度圆与节圆应。
12、标准直齿圆柱齿轮渐开线齿廓上各点的压力角是，其分度圆上的压力角为度。
13、标准直齿圆柱齿轮的模数等于3mm，则齿根高等于 mm。
14、在设计V带传动时，V带的型号是根据和选
取的。
15、改变刀具与齿坯相对位置切制出来的齿轮，叫齿轮。
16、在平面机构中，若引入一个凸轮副，将带入个约束，保留个自由度。
17、一对齿轮啮合时,两齿轮的________始终相切。
18、铰链四杆机构一般分为、和三种
基本类型。
19、轴承的功用是支承轴及轴上零件，保持轴的，减少
与之间的摩擦和磨损。
20、用展成法加工齿轮时，标准渐开线直齿圆柱齿轮不发生根切的最少齿数
是。
21、曲柄摇杆机构中，压力角越，传动性能越好；摆动导杆机构的传动角等于度。
22、标准渐开线直齿圆柱齿轮正确啮合的条件为，实
现连续传动的条件为。这是因为其____________有突变,________________运动无冲击。
23、普通平键的剖面尺寸（b×h），一般应根据按标准选择。
三、判断题。
( )1、盘形凸轮的基圆半径越大，行程也越大。
( )2、齿条上各点压力角都相等。
( )3、机构的极位夹角等于0时，机构具有急回特性。
( )4. 两个以上的构件共用同一转动轴线，所构成的转动副称为复合铰链。( )5. 偏置曲柄滑块机构没有急回特性。
( )6. 虚约束没有独立约束作用，在实际机器可有可无。
( )7、虚约束没有独立约束作用，在实际机器可有可无。
( )8、同一直径的螺纹按螺旋线数不同，可分为单线螺纹和多线螺纹两种。( )9、螺栓的标准尺寸为中径。
( )10. 用仿形法加工标准直齿圆柱齿轮时，易产生根切。
( )11. 平键连接的工作面为键的两侧面。
( )12. 当轴上有多个键槽时，应使各键槽位于轴的同一母线上。
( )13.差动轮系的自由度为1。
( )14、平面四杆机构中至少存在一个曲柄。
( )15、用仿形法加工标准直齿圆柱齿轮（正常齿）时，当齿数少于17时产生根切。
( )16、带传动传动比不能严格保持不变，其原因是容易发生弹性滑动。
( )17、普通V带为无接头的环形带，由伸张层、强力层、压缩层和包布层组成。
( )18. 带轮的轮槽角应等于V带横截面楔角。
( )19. 带传动的最大应力值发生在紧边进入主动轮处。
( )20. 螺栓的标准尺寸为大径。
四、简答题。
1、弹性滑动与打滑有什么区别？为什么说打滑一般发生在小带轮上？
2、说明铰链四杆机构的三种基本类型，并阐述铰链四杆机构曲柄存在的条件。
3、轴的结构和形状取决于哪些因素?
4、对于闭式软齿面齿轮传动，轮齿的主要失效形式是什么？相应的设计准则是什么？
5、直齿圆柱齿轮传动和斜齿圆柱齿轮传动，哪个平稳，为什么？
6、试述螺纹联接防松的方法。
7、轴上零件的周向固定有哪些方法？采用键固定时应注意什么？
8、带传动张紧的目的是什么？张紧轮应该怎样放置？
五、计算题。
1、判断此机构中是否存在局部自由度，若存在说明局部自由度的作用，并计算图示机构自由度。
2、带传动功率P=5KW，已知n1=400r/min，d1=450mm，d2=650mm，中心距a=1.5m，fv=0.2，求带速v、包角a1和有效拉力F。
3、已知一对外啮合标准直齿圆柱齿轮传动的标准中心距a＝144mm，传动比i12＝3，小齿轮的齿数z1＝18。试计算大齿轮的齿数z2，齿轮的模数m和大齿轮
的分度圆直径d2、齿顶圆直径d a2、基圆直径d b2、分度圆齿距P。
4、已知一对外啮合标准直齿圆柱齿轮传动的标准中心距a＝108mm，传动比i12＝3，小齿轮的齿数z1＝18。试计算大齿轮的齿数z2，齿轮的模数m和大齿轮的分度圆直径d2、齿顶圆直径d a2、基圆直径d b2，齿距p2、齿厚s2和齿槽宽e2。
5、图中所示是一个大传动比的减速器，已知各轮齿数为：z1=100，z2=101，
z =100，
2
z3=99，求输入件H对输出件1的传动比i H1。
《机械设计基础课程》习题 第1章机械设计基础概论 1-1 试举例说明机器、机构和机械有何不同？ 1-2 试举例说明何谓零件、部件及标准件？ 1-3 机械设计过程通常分为几个阶段？各阶段的主要内容是什么？ 1-4 常见的零件失效形式有哪些？ 1-5 什么是疲劳点蚀？影响疲劳强度的主要因素有哪些？ 1-6 什么是磨损？分为哪些类型？ 1-7 什么是零件的工作能力？零件的计算准则是如何得出的？ 1-8 选择零件材料时，应考虑那些原则？ 1-9 指出下列材料牌号的含义及主要用途：Q275 、40Mn 、40Cr 、45 、ZG310－570 、QT600－3。 第2章现代设计方法简介 2-1 简述三维CAD系统的特点。 2-2 试写出优化设计数学模型的一般表达式并说明其含义。 2-3 简述求解优化问题的数值迭代法的基本思想。 2-4 优化设计的一般过程是什么？ 2-5 机械设计中常用的优化方法有哪些？ 2-6 常规设计方法与可靠性设计方法有何不同？ 2-7 常用的可靠性尺度有那些？ 2-8 简述有限元法的基本原理。 2-9 机械创新设计的特点是什么？ 2-10 简述机械创新设计与常规设计的关系。 第3章平面机构的组成和运动简图 3-1 举实例说明零件与构件之间的区别和联系。 3-2 平面机构具有确定运动的条件是什么? 3-3 运动副分为哪几类？它在机构中起何作用？ 3-4 计算自由度时需注意那些事项？ 3-5 机构运动简图有何用途？怎样绘制机构运动简图？ 3-6 绘制图示提升式水泵机构的运动简图，并计算机构的自 由度。 3-7 试绘制图示缝纫机引线机构的运动简图，并计算机构的 自由度。 3-8 试绘制图示冲床刀架机构的运动简图，并计算机构的自 由度。 3-9 试判断图a、b、c所示各构件系统是否为机构。若是，
《机械设计基础》课程习题 集 系部： 适用专业： 制定人： 审核人： 系（部）
《机械设计基础》课程习题集 第一章机械设计概论 一、填空题。 1、机械零件最常见的失效形式有_______,_______,_______,_______,。 2、机械没计的“三化”指__________,__________,__________。 3、强度是指零件在载荷作用下抵抗__________的能力，强度可分为__________和__________。 4、刚度是指受载后抵抗__________的能力。 5、机械零件丧失预定功能或者预定功能指标降低到许用值以下的现象，为__________。 二、选择题。 1、机械设计这门学科，主要研究（）的工作原理、结构和设计计算方法。 A、各类机械零件和部件 B、通用机械零件和部件 C、专用机械零件和部件 D、标准化的机械零件和部件 2、设计一台机器包括以下几项工作:a、零件设计;b、总体设计;c、技术设计，它们进行的顺序大休上是( )。 A、acb B、bac C、bca D、cba 3、下列零件的失效形式中，不属于强度问题。 A、螺栓断裂 B、齿轮的齿面发生疲劳点蚀 C、蜗杆轴产生过大的弯曲变形 D、滚动轴承套圈的滚道上被压出深深的凹坑 4、在设计机械零件时，对摩擦严重的一些零件，要考虑其散热性，主要是由于（）。 A、在高温下将产生蠕变现象，出现较大塑性变形 B、材料的机械性能下降，可能造成零件因强度不够而失效 C、下产生较大的热变形，影响正常工作 D、升高后，破坏了正常润滑条件，从而使零件发生胶合 5、我国国家标准的代号是（）。 A、GC B、KY C、GB D、ZB 三、是非题。 1、机器的各部分之间具有确定的相对运动，在工作时能够完成有用的机械功或实现能般的转换。 2、机构的各部分之间具有确定的相对运动，所以机器与机构只是说法不同而己。 3、由于强度不够引起的破坏是零件失效中最常见的形式。 4、表面失效主要有疲劳点浊、磨损和腐蚀等，表面失效后通常会增加零件的摩擦，使尺寸发生变化，最终导致零件的报废。 5、刚度足指零件受载后抵抗弹性变形的能力。在机械没计中，零件在载荷作用下产生的弹性变形从应大于或等于机器工作性能允许的极限值。 四、简答题。
7-1解：（1）先求解该图功的比例尺。 （2 ）求最大盈亏功。根据图7.5做能量指示图。将和曲线的交点标注， ，，，，，，，。将各区间所围的面积分为盈功和亏功，并标注“+”号或“-” 号，然后根据各自区间盈亏功的数值大小按比例作出能量指示图（图7.6）如下：首先自向上做 ，表示区间的盈功；其次作向下表示区间的亏功；依次类推，直到画完最后一个封闭 矢量。由图知该机械系统在区间出现最大盈亏功，其绝对值为： （3 ）求飞轮的转动惯量 曲轴的平均角速度：； 系统的运转不均匀系数：； 则飞轮的转动惯量：
图7.5图7.6 7-2 图7.7 图7.8 解：（1）驱动力矩。因为给定为常数，因此为一水平直线。在一个运动循环中，驱
动力矩所作的功为，它相当于一个运动循环所作的功，即： 因此求得： （2）求最大盈亏功。根据图7.7做能量指示图。将和曲线的交点标注， ，，。将各区间所围的面积分为盈功和亏功，并标注“+”号或“-”号，然后根据各自区间盈亏 功的数值大小按比例作出能量指示图（图7.8）如下：首先自向上做，表示区间的盈功； 其次作向下表示区间的亏功；然后作向上表示区间的盈功，至此应形成一个封闭区间。 由图知该机械系统在区间出现最大盈亏功。 欲求，先求图7.7中的长度。如图将图中线1和线2延长交于点，那么在中， 相当于该三角形的中位线，可知。又在中，，因此有： ，则
根据所求数据作出能量指示图，见图7.8，可知最大盈亏功出现在段，则 。 （3）求飞轮的转动惯量和质量。 7-3解：原来安装飞轮的轴的转速为，现在电动机的转速为，则若将飞轮 安装在电动机轴上，飞轮的转动惯量为： 7-4解：（1）求安装在主轴上飞轮的转动惯量。先求最大盈亏功。因为是最大动能与最小 动能之差，依题意，在通过轧辊前系统动能达到最大，通过轧辊后系统动能达到最小，因此： 则飞轮的转动惯量： （2）求飞轮的最大转速和最小转速。
绪论 一、判断题（正确T，错误F） 1. 构件是机械中独立制造的单元。（） 2. 能实现确定的相对运动，又能做有用功或完成能量形式转换的机械称为机器。（） 3. 机构是由构件组成的，构件是机构中每个作整体相对运动的单元体。（） 4. 所有构件一定都是由两个以上零件组成的。（） 二、单项选择题 1. 如图所示，内燃机连杆中的连杆体1是（）。 A 机构 B 零件 C 部件 D 构件 2. 一部机器一般由原动机、传动部分、工作机及控制部分组成， 本课程主要研究（）。 A 原动机 B 传动部分 C 工作机 D 控制部分 三、填空题 1. 构件是机械的运动单元体，零件是机械的______单元体。 2. 机械是______和______的总称。 参考答案 一、判断题（正确T，错误F） 1. F 2. T 3. T 4. F 二、单项选择题 1. B 2. B 三、填空题 1. 制造 2. 机构机器
第一章平面机构的自由度 一、判断题（正确T，错误F） 1. 两构件通过点或线接触组成的运动副为低副。（） 2. 机械运动简图是用来表示机械结构的简单图形。（） 3. 两构件用平面低副联接时相对自由度为1。（） 4. 将构件用运动副联接成具有确定运动的机构的条件是自由度数为1。（） 5. 运动副是两构件之间具有相对运动的联接。（） 6. 对独立运动所加的限制称为约束。（） 7. 由于虚约束在计算机构自由度时应将其去掉，故设计机构时应尽量避免出现虚约束（） 8. 在一个确定运动的机构中，计算自由度时主动件只能有一个。（） 二、单项选择题 1. 两构件通过（）接触组成的运动副称为高副。 A 面 B 点或线 C 点或面 D 面或线 2. 一般情况下，门与门框之间存在两个铰链，这属于（）。 A 复合铰链 B 局部自由度 C 虚约束 D 机构自由度 3. 平面机构具有确定运动的条件是其自由度数等于（）数。 A 1 B 从动件 C 主动件 D 0 4. 所谓机架是指（）的构件。 A 相对地面固定 B 运动规律确定 C 绝对运动为零 D 作为描述其他构件运动的参考坐标点 5. 两构件组成运动副必须具备的条件是两构件（）。 A 相对转动或相对移动 B 都是运动副 C 相对运动恒定不变 D 直接接触且保持一定的相对运动 三、填空题 1. 机构是由若干构件以_______________相联接，并具有__________________________的组合体。 2. 两构件通过______或______接触组成的运动副为高副。 3. m个构件组成同轴复合铰链时具有______个回转副。 四、简答题 1. 何为平面机构？ 2. 试述复合铰链、局部自由度和虚约束的含义？为什么在实际机构中局部自由度和虚约束常会出现？ 3. 计算平面机构自由度，并判断机构具有确定的运动。 （1）（2）
二、填空题 16．槽轮机构的主要参数是 和 。 17．机械速度的波动可分为 和 两类。 18．轴向尺寸较大的回转件，应进行 平衡，平衡时要选择 个回转平面。 19．当一对齿轮的材料、齿数比一定时，影响齿面接触强度的几何尺寸参数主要是 和 。 20．直齿圆柱齿轮作接触强度计算时，取 处的接触应力为计算依据，其载荷由 对轮齿承担。 21．蜗杆传动作接触强度计算时，铝铁青铜ZCuAl10Fe 3制作的蜗轮，承载能力取决于抗 能力；锡青铜ZCuSn10P 1制作的蜗轮，承载能力取决于抗 能力。 22．若带传动的初拉力一定，增大 和 都可提高带传动的极限摩擦力。 23．滚子链传动中，链的 链速是常数，而其 链速是变化的。 24．轴如按受载性质区分，主要受 的轴为心轴，主要受 的轴为传动轴。 25．非液体摩擦滑动轴承进行工作能力计算时，为了防止过度磨损，必须使 ； 而为了防止过热必须使 。 16．槽数z 拨盘圆销数K 17. 周期性 非周期性 18．动 两 19. 分度圆直径d 1（或中心距a ） 齿宽b 20. 节点 一 21. 胶合 点蚀22．包角1α 摩擦系数 23. 平均 瞬时 24．弯矩 扭矩 25. [][]υυp p p p ≤≤ 三、分析题 26． 图1所示链铰四杆机构中，各构件的长度为a =250mm,b =650mm, C =450mm,d =550mm 。 试问：该机构是哪种铰链四杆机构，并说明理由。 图1 最短杆与最长杆长度之和（250+650）小于其余两杆长度之和（450+550），满足存在曲柄的 必要条件，且最短杆为连架杆。 故该铰链四杆机构为曲柄摇杆机构。 27． 图2所示展开式二级斜齿圆柱齿轮传动，I 轴为输入轴，已知小齿轮1的转向n 1和齿
机械设计基础习题参考答案 机械设计基础课程组编 科技大学机械自动化学院
第2章 平面机构的自由度和速度分析 2-1画运动简图。 2-2 图2-38所示为一简易冲床的初拟设计方案。设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。 4 3 5 1 2 解答：原机构自由度F=3′3- 2 ′4-1 = 0，不合理 ， 2-3 试计算图2-42所示凸轮—连杆组合机构的自由度。 b) a)A E M D F E L K J I F B C C D B A 解答：a) n=7; P l =9; P h =2，F=3′7-2 ′9-2 =1 L 处存在局部自由度，D 处存在虚约束 b) n=5; P l =6; P h =2，F=3′5-2 ′6-2 =1 E 、B 处存在局部自由度，F 、C 处存在虚约束 2-4 试计算图2-43所示齿轮—连杆组合机构的自由度。
B D C A (a) C D B A (b) 解答： a) n=4; P l =5; P h =1，F=3′4-2 ′5-1=1 A 处存在复合铰链 b) n=6; P l =7; P h =3，F=3′6-2 ′7-3=1 B 、C 、D 处存在复合铰链 2-5 先计算如图所示平面机构的自由度。并指出图中的复合铰链、局部自由度和虚约束。 A B C D E 解答： a) n=7; P l =10; P h =0，F=3′7-2 ′10 = 1 C 处存在复合铰链。 b) n=7; P l =10; P h =0，F=3′7-2 ′10 = 1 B D E C A c) n=3; P l =3; P h =2，F=3′ 3 -2 ′3-2 = 1 D 处存在局部自由度。 d) n=4; P l =5; P h =1，F=3′ 4 -2 ′5-1 = 1 A B C D E F G G' H A B D C E F G H I J e) n=6; P l =8; P h =1，F=3′ 6 -2 ′8-1 = 1 B 处存在局部自由度，G 、G'处存在虚约束。 f) n=9; P l =12; P h =2，F=3′9 -2 ′12-2 = 1 C 处存在局部自由度，I 处存在复合铰链。
第一章 平面机构的自由度和速度分析 题1-1 在图示偏心轮机构中，1为机架，2为偏心轮，3为滑块，4为摆轮。试绘制该机构的运动简图，并计算其自由度。 题1—2 图示为冲床刀架机构，当偏心轮1绕固定中心A 转动时，构件2绕活动中心C 摆动，同时带动刀架3上下移动。B 点为偏心轮的几何中心，构件4为机架。试绘制该机构的机构运动简图，并计算其自由度。 题1—3 计算题1－3图a ）与 图b ）所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出）。 A B C 1 2 3 4 a) 曲柄摇块机构 A B C 1 2 3 4 b) 摆动导杆机构 题解1－1 图
题1－3图a）题1－3图b） 题1—4计算题1—4图a、图b所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出），并判断机构的运动是否确定，图中画有箭头的构件为原动件。 题1—5 计算题1—5图所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出）,并标出原动件。 题1—5图题解1—5图
题1-6 求出图示的各四杆机构在图示位置时的全部瞬心。 第二章 连杆机构 题2-1在图示铰链四杆机构中，已知 l BC =100mm ，l CD =70mm ，l AD =60mm ，AD 为机架。试问： （1）若此机构为曲柄摇杆机构，且AB 为曲柄， 求l AB 的最大值； （2）若此机构为双曲柄机构，求l AB 最小值； （3）若此机构为双摇杆机构，求l AB 的取值范围。 题2-2 如图所示的曲柄滑块机构： （1）曲柄为主动件，滑块朝右运动为工作 行程，试确定曲柄的合理转向，并简述其理由； （2）当曲柄为主动件时，画出极位夹角θ，最小传动角g min ； （3）设滑块为主动件，试用作图法确定该机构的死点位置 。 题2-3 图示为偏置曲柄滑块机构，当以曲柄为原动件时，在图中标出传动角的位置， 并给出机构传动角的表达式，分析机构的各参数对最小传动角的影响。 A C D 题2-1图
平面机构及其自由度 1、如图 a 所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮 1 输入，使轴 A 连续回转；而固装在轴 A 上的凸轮 2 与杠杆 3 组成的凸轮机构将使冲头 4 上下运动以达到冲压的目的。试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。 解 1 ）取比例尺l 绘制其机构运动简图（图b）。 图 b） 2）分析其是否能实现设计意图。 由图 b 可知，n 3，p l 4 ， p h 1， p 0，F 0 故： F 3n ( 2p l p h p ) F 3 3 (2 4 1 0) 0 0 因此，此简单冲床根本不能运动（即由构件3、 4 与机架 5 和运动副 B、 C、D 组成不能运动的刚性桁架），故需要增加机构的自由度。 3）提出修改方案（图 c）。 为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图 c 给出了其中两种方案）。 图 c 1 ）图 c 2 ） 2、试画出图示平面机构的运动简图，并计算其自由度。 解： n 3 ，p l 4 ，p h0， F 3n 2 p l p h 1 解： n 4 ，p l 5 ， p h1， F 3n 2 p l p h 1 3、计算图示平面机构的自由度。
解：解：n 7 ，p l10 ， p h0 ， F 3n 2 p l p h 1 n 8 ，p l11 ， p h1， F 3n 2 p l p h 1 ，局部自由度 解： n 9 ，p l12 ， p h 2 ， F 3n 2 p l p h 1 解： D,E,FG 与 D，H，J，I 为对称结构，去除左边或者右边部分，可得，活动构件总数为 7，其中转动副总数为 8，移动副总数为 2，高副数为 0，机构自由度为 1。 （其中 E、D 及 H 均为复合铰链） 4、试求图示各机构在图示位置时全部瞬心的位置（用符号P ij直接标注在图上）。
4-1试述凸轮机构的工作过程？ 答：1.推程凸轮转过推程运动角δt。从动件在推程做功，称为工作行程。 2.静止在最远点凸轮继续转动，从动件停留在远离凸轮轴心的位置，称为远休止，凸轮转过远休止角。 3.回程凸轮继续转动，从动件在其重力或弹簧力作用下由最远点回到最近点，这一行程称为回程，凸轮转过回程运动角。从动件在回程中不作功，称为空回行程。 4.静止在最远点凸轮继续转动，从动件停留在离凸轮轴心最近位置A，称为近休止，凸轮转过近休止角。 4-2 凸轮机构常用的从动件运动规律中，哪些产生刚性冲击？哪些产生柔性冲击？如何选择？ 答：等速运动规律产生刚性冲击，这种运动规律不宜单独使用。 等加速等减速运动规律和简谐运动规律产生柔性冲击，这种运动规律适用于中速凸轮机构。 4-3 已知凸轮机构从动件的运动规律，如表题4-3所示，绘制从动件的位移线图。解：1.将横坐标代表δh的线段分为若干等份，等分点为3、4、5、6、7、8、9、10。 2.在δh/2处作横坐标的垂线，按一定比例取升程h，将h也分成与横坐标相同的等份，等分点为、3＇、4＇、5＇、6＇、7＇、8＇、9＇、10＇。 3.分别由始点和终点向3＇、4＇、5＇、6＇、7＇、8＇、9＇、10＇联斜线，这些斜线与横坐标各等分点的垂线的交点，即为位移线图的点。 4.将这些交点连成圆滑的曲线，即得位移线图。 4-4 已知从动件位移线图如图，设计一对心直动尖顶从动件盘形凸轮的轮廓曲线。已知其基圆半径r min=40 mm，凸轮顺时针转动。 解：1.选取适当的比例尺υ，以r min为半径作基圆。基圆与导路的交点B0为从动件尖顶的起始位置。 2.在基圆上，自开始沿的相反方向依次取推程运动角β1、远休止角β＇、回程运动角β及近休止角β＇＇，并将β1和β2各分成与位移线图对应的若干等分，得基圆上各点B‘1、2 B‘2、B‘3…。连接各径向线O B‘1、O B‘2…得到从动件导路反转后的位置。
机械设计基础教材习题参考解答 （第一章~第五章） 2012.8
目录 第1章机械设计概论_______________________________ 2第2章机械零件尺寸的确定_________________________ 3第3章平面机构运动简图及平面机构自由度___________ 4第4章平面连杆机构_______________________________ 6第5章凸轮机构__________________________________ 11
第1章机械设计概论 思考题和练习题 1-1举例说明什么是新型设计、继承设计和变型设计。 解：新型设计通常人们指应用成熟的科学技术或经过实验证明是可行的新技术，设计过去没有过的新型机械，如：新型机械手、动车、扑翼飞机、电动汽车等； 继承设计通常指人们根据使用经验和技术发展对已有的机械进行设计更新，以提高其性能、降低其制造成本或减少其运用费用，如：大众系列汽车、大家电产品等。 变型设计通常指人们为适应新的需要对已有的机械作部分的修改或增删而发展出不同于标准型的变型产品，如：。各种工程机械、农田作业机械等。 1-2解：评价产品的优劣的指标有哪些？ 解：产品的性能、产品的 1-3机械零件常用的材料有哪些？为零件选材时应考虑哪些主要要求？ 解：制造机械零件的材料目前用得最多的是金属材料，其又分为钢铁材料和非铁材料（如铜、铝及其合金等）；其次是非金属材料（如工程塑料、橡胶、玻璃、皮革、纸板、木材及纤维制品等）和复合材料（如纤维增强塑料、金属陶瓷等）。 从各种各样的材料中选择出合用的材料是一项受到多方面因素制约的工作，通常应考虑下面的原则： 1)载荷的大小和性质，应力的大小、性质及其分布状况 2)零件的工作条件 3)零件的尺寸及质量 4)经济性 1-4解：机械设计的内容和步骤？ 解：机械设计的内容包括：构思和方案设计、强度分析、材料的选择、结构设计等。 机械设计的步骤：明确设计任务，总体设计，技术设计，样机试制等。
平面机构及其自由度 1、如图a所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。 解 1）取比例尺 绘制其机构运动简图（图b）。 l 图 b） 2）分析其是否能实现设计意图。 GAGGAGAGGAFFFFAFAF
GAGGAGAGGAFFFFAFAF 由图b 可知，3=n ，4=l p ，1=h p ，0='p ，0='F 故：00)0142(33)2(3=--+?-?='-'-+-=F p p p n F h l 因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架），故需要增加机构的自由度。 3）提出修改方案（图c ）。 为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c 给出了其中两种方案）。
GAGGAGAGGAFFFFAFAF 图 c 1） 图 c 2） 2、试画出图示平面机构的运动简图，并计算其自由度。 解：3=n ，4=l p ，0=h p ，123=--=h l p p n F 解：4=n ，5=l p ，1=h p ，123=--=h l p p n F 3、计算图示平面机构的自由度。
GAGGAGAGGAFFFFAFAF 解：7=n ，10=l p ，0=h p ，123=--=h l p p n F
第三章部分题解参考 3-5 图3-37所示为一冲床传动机构的设计方案。设计者的意图是通过齿轮1带动凸轮2旋 转后，经过摆杆3带动导杆4来实现冲头上下冲压的动作。试分析此方案有无结构组成原理上的错误。若有，应如何修改？ 习题3-5图 习题3-5解图(a) 习题3-5解图(b) 习题3-5解图(c) 解 画出该方案的机动示意图如习题3-5解图(a)，其自由度为： 14233 2345=-?-?=--=P P n F 其中：滚子为局部自由度 计算可知：自由度为零，故该方案无法实现所要求的运动，即结构组成原理上有错误。 解决方法：①增加一个构件和一个低副，如习题3-5解图(b)所示。其自由度为： 1 15243 2345=-?-?=--=P P n F ②将一个低副改为高副，如习题3-5解图(c)所示。其自由度为： 1 23233 2345=-?-?=--=P P n F 3-6 画出图3-38所示机构的运动简图（运动尺寸由图上量取），并计算其自由度。 习题3-6(a)图 习题3-6(d)图 解(a) 习题3-6(a)图所示机构的运动简图可画成习题3-6(a)解图(a)或习题3-6(a)解图(b) 的两种形式。 自由度计算： 1042332345=-?-?=--=P P n F
习题3-6(a)解图(a) 习题3-6(a)解图(b) 解(d) 习题3-6(d)图所示机构的运动简图可画成习题3-6(d)解图(a)或习题3-6(d)解图(b) 的两种形式。 自由度计算： 1042332345=-?-?=--=P P n F 习题3-6(d)解图(a) 习题3-6(d)解图(b) 3-7 计算图3-39所示机构的自由度，并说明各机构应有的原动件数目。 解(a) 10102732345=-?-?=--=P P n F A 、 B 、 C 、 D 为复合铰链 原动件数目应为1 说明：该机构为精确直线机构。当满足BE =BC =CD =DE ，

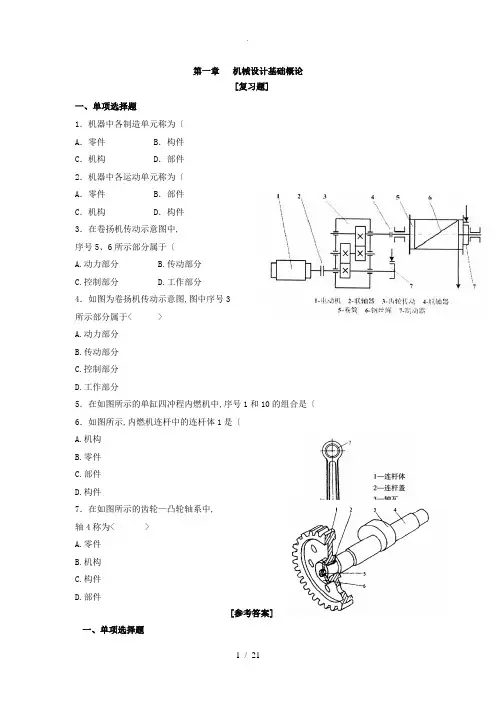

第一章机械设计基础概论 [复习题] 一、单项选择题 1．机器中各制造单元称为（） A．零件 B．构件 C．机构 D．部件 2．机器中各运动单元称为（） A．零件 B．部件 C．机构 D．构件 3．在卷扬机传动示意图中， 序号5、6所示部分属于（） A.动力部分 B.传动部分 C.控制部分 D.工作部分 4．如图为卷扬机传动示意图，图中序号3 所示部分属于( ) A.动力部分 B.传动部分 C.控制部分 D.工作部分 5．在如图所示的单缸四冲程内燃机中，序号1和10的组合是（）
