八年级物理光学作图题
一、基础知识题（共45分）姓名
1．作出下列各图的入射光线（或反射光线、镜面、折射光线）
（每题3分，共18分）2．在各图的方框内填上适当的光学元件，并补全光路图。（每题3分，共15分）
3．完成下列各透镜的光路（每题2分，共12分）
二、综合应用题（每题5分，共55分）
1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。
2．根据平面镜成像特点画出镜前的物体。
3．如图是光源S 经平面镜反射的两条光线，请画图确定光源位置，并完成光路图．
4．画出发光点S 发出的光线经平面镜反射后过图中P 点的光路图。
5．如图所示，S ’为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请画出平面镜MN ，并完成光线SA 的光路。
6．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。
空气
玻璃
A ’
B ’
F F F F
F F F F
F F F F
7．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平
面镜．
8．如图所示，玻璃水缸底部C点处有一块小雨花石，人眼在A点看到雨花石在B点，要使从A点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。
9．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。
10．如图所示，—束光射向三棱镜，画出这束光两次折射的大致光路。
11．如图所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。
作图题
1、如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳
光反射到井里，并能垂直照亮井底。

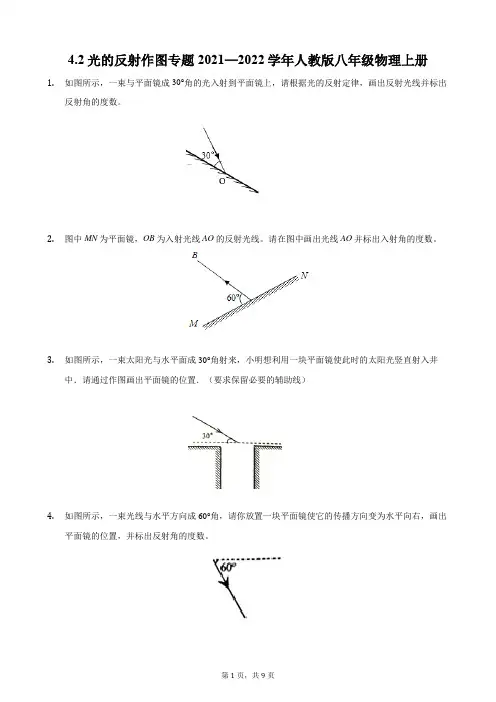

2、右图中AO是一条与平面镜成60°的光线，请在图中画出反射光线并
标出反射角度数．
3、一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画出
它的反射光线，并标明反射角的大小。
4、光与平面镜成300角射在平面镜上，如图所示，请根据光的反射定律画出它
的反射光线，并标明反射角的大小。
5、图中0B是一条反射光线，ON为法线。请在图中画出相应的入射光线。
6.完成下列反射光路图，标出入射角和反射角的大小。
7、如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中
完成光路图。
8、如图所示，a 为入射光线，b 为反射光线，它们均由同一个点光源发出，请找到这个点光源的位置，并完成光路图。
9、请画出看见发光点S 的像的范围。
10、太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。
11、根据光的反射定律，在图1--（1—6）画出法线和反射光线。
12、如图2，一束光斜射向水面，请作出反射光线，并标出入射光线和反射光线的夹角。
图1-2 图1-3
图1-5 图1-4 图1-1 图1-6
图2
13、画出图 3 -（1—3）的入射或反射光路并标出图中的反射角的大小
14、小聪通过一平面镜看到小猫要偷吃小鱼。
图中画出了入射光线和反射光线，但未标出光
的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，
并根据光的反射规律画出平面镜。光的反射和平面镜成像作图专题训练
1、利用反射定律作图，完成光路图
2、如图2所示，水平方向的光线与镜面成
45°角射在平面镜上，请在图中画出反射光线并
标出反射角的大小．3、太阳光线与水平面成
30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水
平成多大角度？请在图中画出其光路图。4、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。潜望镜的主要光学元件是
二块平面镜。在图中画出入射光线人经潜望镜进人人眼的光路图。
5、根据平面镜成像特点画出镜中的像（对称性作图）图3-1 图3-2
图3-3
第2题图
400
S A ’
B ’
‘第3题图
第4题图S
第6题图
6、利用光的反射定律作出点光源S 的成像光路图
7、如图请找出光源Ｓ，并补充光路
8、有一束光通过A 点射到镜面，反射后过B 点，请画出入射光线和反射光线
9、如图所示，电视遥控器对着天棚也能遥控电视机。
图中从A 点发出的光经天棚MN 反射后射入电视机的接收窗口B ，试画出其光路图。
10、下面两图都是时钟在平面镜中成的像，它们的实际时间是甲：_____ ；乙：________。
甲：乙：
11、如图所示，S ′为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请画出平面镜MN ，并完成光线SA 的光路.
12、如图所示，物体AB 上的B 点在平面镜里所成的像点为
B ＇，在图中画出平面镜的位置和物
体AB 在平面镜中的像A ＇B ＇．13、如图,发光点S 射向平面镜的光线中有两条光线的反射光线是AB 和CD,请在图中画出平面
第9题图
A
B
第8题图第11题图第12题图第13题图
镜的位置.
14、请画出看见发光点S的像的范围
初中物理光的反射作图 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
二、光的反射作图 一．作图题（共30小题） 1．（2016?乌鲁木齐）如图-1所示，一束光从空气射向水面，请画出反射光线和折射光线． 2．（2016?黔南州）小明妈妈的手机掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了手机．下图中已标出了反射光线和入射光线，请在图-2中画出平面镜位置，并保留作图痕迹． 3．（2016?厦门）如图-3为上午8：00太阳光经过水平镜面反射的光路图，请大致画出一小时后太阳光照射同一点的入射光线及对应的反射光线． 图- 1 图- 2 图- 3 4．（2016?烟台）如图-4所示，从S点发出的一条光线，经平面镜反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图． 5．（2016?内江）如图-5所示，太阳光与水平地面成锐角，小聪想用一个平面镜把太阳光竖直反射到井底，请在图中帮小聪画出平面镜，并在图中标出入射角i和反射角r． 6．（2016?邵阳）如图-6，OB是反射光线，ON是法线，请作出它的入射光线AO． 图- 4 图- 5 图- 6 7．（2016?广元）如图-7所示为一辆轿车的俯视图，E点为司机眼睛的位置，司机通过左侧的后视镜AB（看做平面镜）中能看到车尾后部S点，请画出其光路图（保留作图痕迹） 8．（2016?自贡）如图-8所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数． 9．（2016?河南）如图-9所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图． 图- 7 图- 8 图- 9 10．（2016?威海）如图-10所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）． 11．（2016?黄石）如图-11所示，点光源S置于平面镜前，请画出点光源S的成像光路图． 12．（2016?宜宾）如图-12所示，S′为发光点S在平面镜MN中所成的像，S发出的一条光线经平面镜反射后经过P点，请在图中作出发光点S的位置，并作出经过P点的反射光线及相应的入射光线（保留作图痕迹）

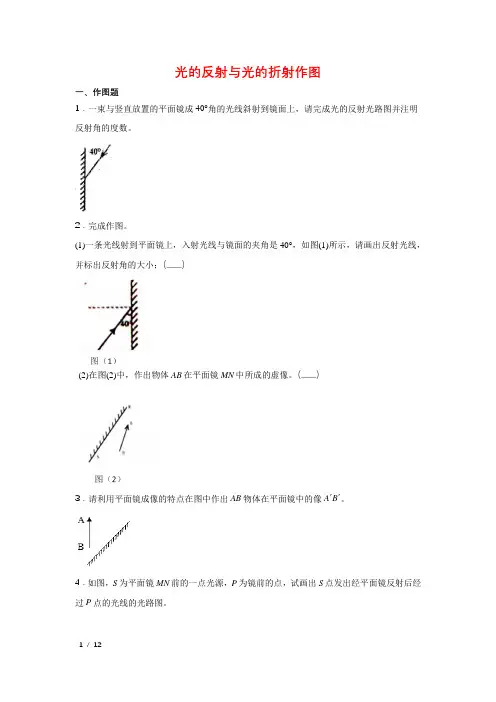

光的反射与折射作图 一、作图题（共38题；共250分） 1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO 的反射光线。 2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹) 3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。 4. 请在下图中画出折射光线的大致位置； 5. 如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。
6. 一束光线从空气射入玻璃时，界面MN 上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。 7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。 8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。一束激光垂直于直径AC从D点由空气 射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。 9.根据下列要求，分别完成作图。 如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。 10.按照题目要求作图。
如图甲所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。 11.自行车尾灯的反光原理如图所示。请完成反射光路，并标出反射角度数。 12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。 13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路 14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线． 15.请在图中画出三角形ABC在平面镜MN中所成的像。 16.
八年级物理光的反射和折射 一、填空题（每空1分，共32分） 1．光在介质中是沿传播的，光年是的单位。 2．光在真空中的传播速度为km/s，光在其它介质中的速度这个速度。 （大于、小于、等于） 3．太阳发出的光经过8min20s射到地球上，则太阳与地球间的距离是。4．日食的形成是因为。发生日食时，是的影子落在上。6．光的反射定律的内容是：①； ②；③。 光的折射规律的内容是：①； ②；③ ；④； ⑤。 7．光在反射、折射时，光路是。 8．在湖边，可以看到岸边的树在水中的“倒影”，这是光的现象，游泳池充水后，看起来池底升高，水变浅，这是光的现象。 9．当入射光线向法线靠拢时，反射角将；当反射光线与入射光线垂直时，反射角为，当入射光线与平面镜成20°角时，反射角为。 10．一束光线射到平面镜上，当入射角增大10°时，反射光线与入射光线的夹角增大。 11．平面镜成像是由于光的而形成的，其特点是：像到镜面的距离，像和物体的大小，像与物体的连线与镜面，所成像的是。12．将物体放在平面镜前2 m处，则像到镜的距离为；若将物体再远离平面镜1 m，此时物、像之间的距离为。 13．将一铅笔放在平面镜上，要使它的像和铅笔垂直，铅笔应与镜面成角；要使像和铅笔恰在同一直线上，铅笔应与镜面成角。 14．当把笔尖触到平面镜上时，看到笔尖的像与笔尖相距约4 mm，则该平面镜的厚度约为mm。 二、选择题（每小题3分，共42分） 15．下列不属于光源的物体是（） A、太阳 B、月亮 C、明火 D、工作中的电灯 16．下列说法中正确的是（） A、光是沿直线传播的 B、光只在真空中沿直线传播 C、光的传播不需要介质 D、光在同一物质中沿直线传播 17．下列现象不能说明光的直线传播的是（） A、日食 B、小孔成像 C、影子 D、先闪电后打雷 18．人能看见物体是因为（）
精品文档 F F F F 光学作图题专练 （一）光的反射做图 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 提示：光线与镜面夹角是30°，有A 、B 两种情况： 30 30 A B 2. 请你确定图中平面镜的位置 3.请你在黑箱中填入合适的镜面，并将光路补充完整 4、作出下列反射光路。 （二）光的折射作图 1.大致确定从水中S 点发出的光进入空气中的光路，并在图中画出来． 2. 一束光线AO 从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。 3. 如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图． 4. 如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向． 3、 潜在水中的人看岸上的物体比实际的物体变高了还是变矮了？作图说明。 （三）平面镜成像做图 1.如图所示，S 是一点光源，试作出反射光过点A 的光线。 2.如图所示是由发光点S 发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S 的位置 3．一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水平面的夹角应为_______。 4、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝______。 5、在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。 6、如图所示，发光点S 在平面镜MN 中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置。 7、如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。 8.作出AB 物体在平面镜中所成的像。 9.作出潜望镜的光路图。 。 10.透镜作图题 1). 请完成光路图。 A S S P
F F F F 光学作图题专练 （一）光的反射做图 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 提示：光线与镜面夹角是30°，有A 、B 两种情况： 30 30 A B 2. 请你确定图中平面镜的位置 3.请你在黑箱中填入合适的镜面，并将光路补充完整 4、作出下列反射光路。 （二）光的折射作图 1.大致确定从水中S 点发出的光进入空气中的光路，并在图中画出来． 2. 一束光线AO 从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。 3. 如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图． 4. 如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向． 3、 潜在水中的人看岸上的物体比实际的物体变高了还是变矮了？作图说明。 （三）平面镜成像做图 1.如图所示，S 是一点光源，试作出反射光过点A 的光线。 2.如图所示是由发光点S 发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S 的位置 3．一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水 平面的夹角应为_______。 4、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝______。 5、在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。 6、如图所示，发光点S 在平面镜MN 中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置。 7、如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。 8.作出AB 物体在平面镜中所成的像。 9.作出潜望镜的光路图。 。 10.透镜作图题 1). 请完成光路图。 A S S P
八年级物理光学作图题 一、基础知识题（共45分）姓名 1．作出下列各图的入射光线（或反射光线、镜面、折射光线）（每题3分，共18分）2．在各图的方框内填上适当的光学元件，并补全光路图。（每题3分，共15分） 3．完成下列各透镜的光路（每题2分，共12分） 二、综合应用题（每题5分，共55分） 1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。2．根据平面镜成像特点画出镜前的物体。 3．如图是光源S经平面镜反射的两条光线，请画图确定光源位置，并完成光路图． 4．画出发光点S发出的光线经平面镜反射后过图中P点的光路图。 5．如图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请 画出平面镜MN，并完成光线SA的光路。 6．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。 空气 玻璃 A’ B’ F F F F F F F F F F F F
7．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜． 8．如图所示，玻璃水缸底部C点处有一块小雨花石，人眼在A点看到雨花石在B点，要使从A点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。 9．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。 10．如图所示，—束光射向三棱镜，画出这束光两次折射的大致光路。 11．如图所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。 作图题 1、如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。 2、右图中AO是一条与平面镜成60°的光线，请在图中画出反射光线 并标出反射角度数． 3、一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画出 它的反射光线，并标明反射角的大小。 4、光与平面镜成300角射在平面镜上，如图所示，请根据光的反射定律画出它 的反射光线，并标明反射角的大小。 5、图中0B是一条反射光线，ON为法线。请在图中画出相应的入射光线。
（一）光的反射做图 把握要点：发生反射时，反射角等于入射角 拓展： 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 分析：首先仍需根据题意画出简单的电路图。光线与镜面夹角是30°，有A 、B 两种情况： A B A 中镜面沿顺时针方向旋转后，入射光线与镜面的夹角就成为20°，根据例1， 就可以算出入射角大小为70°，反射光线与入射光线的夹角是140°。 B 中镜面沿顺时针方向旋转后，入射光线与镜面夹角成为40°，根据例1，获得入射角50 °，反射光线与入射光线夹角是100°。 答案：70°或50° 140°或100° 2. 一束光线射到平面镜上，与平面镜夹角30°，入射光线沿顺时针方向旋转10°，则入射角大小_______，反射光线和入射光线夹角是________。 答案：50°或70° 100°或140° 拓展： 1.请你在黑箱中填入合适的镜面，并将光路补充完整 分析：将光线在箱内延长，并相交，就形成如例2的情况，依据例2的作图方法即可画出镜面位置，并补充完整的光路。 答案：如图所示： 2. 请你在黑箱中填入合适的镜面，并将光路补充完整。 分析：当光线无法在箱内延长相交时，我们就应在箱内多画一条光线，使入射光线和最终的反射光线连接起来。为了做图方便，所填加的这一条光线我们常采用水平光线或竖直光线。即采用多次反射的方式使光路完整。 答案：如图所示： （二）光的折射作图 光的折射把握要点：空气（密度小的物质）中的角度
拓展： 当光线射到玻璃和空气界面时，发生如图所示折射， 则界面的左侧是________ 分析：由图中可以看出∠r>∠i ，界面右侧的角大，由于发生折射时空气中的角度大，所以界面左侧应是玻璃。 答案：玻璃 （三）平面镜成像做图 把握要点：平面镜成像的实质及平面镜成像的特点。 例1. 如图所示，S 是一点光源，试作出反射光过点A 的 光线。 分析：首先S 点是光源所在位置，可以依据平面镜成 像特点确定S 点的像S ’点的位置，由于平面镜成像的实 质是光的反射，因此A 必定在反射光线上。A 与S ’在一条直 线上连接AS ’，即可获得答案。 答案：如图所示： 拓展： 如图所示是由发光点S 发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S 的位置 分析：依据平面镜成像原理及成像特点。首先反向延长两条光线交于S ’点，S ’即为S 的像点。 答案：如图所示： 【模拟试题】 1、一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水平面的夹角应为__75_____。 2、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝____45__。 3、 潜在水中的人看岸上的物体比实际的物体升高了 还是变矮了？作图说明。 4、在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。答案见中图 A S
B A C a b a b 作图题 1、如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。 2、一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。 3、如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。 4、如图所示，a 为入射光线，b 为反射光线，它们均由 同一个点 光源发出，请找到这个点光源的位置，并完成光路图。 5、请画出看见发光点S 的像的范围。 6、太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应 与水平 成多大角度（计算）请在图中画出其光路图。 7、 如图所示，作出物体ABC 在平面镜 中成的像A ′B ′C ′。 8、小聪通过一平面镜看到小猫要偷吃 小鱼。图中画出了入射光线和反射光 线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画平面镜 9. 如图所示，a 、b 两条光线是由平面镜前某一发光点S 射出的光线经过镜面反射后的情况。 请在图中作出S 的位置，并补画出对应的入射光线。 10.如图所示，平面镜MN 前有一个发光点S ，S 1是它在镜中所成的像。当平面镜转过一个角度后，像的位置为S 2，试作出平面镜的新位置M ′N ′。 11．如图，A`为A 在平面镜中的像，AB 为从A 点射出的一条入射光线。请作出对应的 反射光线。 12．如图，从S 点发出的光线经镜面反射恰好射中P 点，请作出入射光线和反射光线。
13、如图所示，物体AB上的B点在平面镜里所成的像点为B＇，在图中画出平面镜的位置和物体AB在平面镜中的像A＇B＇． 14、如图所示，MN为平面镜（镜面向下且足够大），放置于地面上方并与地面平行。P为不透光的长方形物体，S 为点光源。试画图作出P右侧能被S 照亮的范围。 15、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。潜望镜的主要光学元件是二块平面镜。在图中画出入射光线人经潜望镜进人人眼的光路图。 16、根据平面镜成像特点画出镜中的像（对 17、在图6中做出人看到球的光路图。 18、小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并计算镜面与水平方向的夹角大小。
1．如图所示，a 为入射光线，b 为反射光线，它们均由同一个点光源发出，请找到这个点光源的位置，并完成光路图。 2．请画出看见发光点S 的像的范围。 3．太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。 4．如图所示，S 为光源，S ，为S 在镜中的像，一 条反射光线经过A 点，试画出镜面和这条光线。 第一题第二题第三题 图5
5.如图4所示，S是发光点，S’是S在平面镜中的像，L是射向平面镜的一条入射光线，在图中画出平面镜的位置和L的反射光线。 6.图5所示S为发光点，MN为平面镜请画出由S点发出并经平面镜反射后通过Ａ点的光线 10.自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图14所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线. 13.小宇同学在家中阁楼上有一个小型物理实验室，如图16所示，但他每次做光学实验时就感到很麻烦，因为需要跑到有天窗的一间，请你用平面镜帮他将阳光引到实验室并使阳光垂直射到实验台的台面上，要求在图中画出平面镜及其中一条光线，用箭头标出光线方向． 16.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域 图14 图16
内可以看见挡板左侧的一个发光点S在平面镜中的像，请用两种方法在图中找出挡板左侧这个发光点的位置。 7、如下图7所示，电视遥控器对着天棚也能遥控电视机。图中从A 点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图。 8、如下图8，AB、CD是发光点S 发出经平面镜反射的两条光线.在图中画出发光点S 和它在平面镜中的像点（或发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD,请在图中画出平面镜的位置.） 9、如下图9中S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a、b重合，根据平面镜成像规律在图中画出平面镜，并找出S在平面镜里的像S′． 10、如下图10,S是一发光点,S′是它在平面镜中的像,SA是S发出的一条光线,请画出平面镜,并作出SA经平面镜的反射光线. 11、如图11,平面镜前有A、B两个发光点.试用作图法确定人眼沿什 图7 图8 图 图9
光学作图 重点、难点 作图题的不同考察方式 相关内容分析 作图题是物理试题中的一大题型。八（上）我们学习的作图题包含：光的反射、光的折射、透镜对光线的作用、平面镜成像、串并联电路的电路图和实物图。 作图题的考察方式可以以选择、问题解决、填图、设计等多种形式进行考察。（一）光的反射做图 把握要点：发生反射时，反射角等于入射角（两角相等） 例1. 一束光线射到平面镜上，与镜面的夹角是30°，则反射光线与入射光线的夹角是（） A. 60° B. 90° C. 120° D. 150° 分析：根据题意画出简单的光路图 由图可以分析入射角 i903060 ∠=-= r i60 则∠=∠= i r120 反射光线和入射光线的夹角=∠+∠= 答案：C 拓展： 1. 一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 分析：首先仍需根据题意画出简单的电路图。光线与镜面夹角是30°，有A、B两种情况： A B A中镜面沿顺时针方向旋转后，入射光线与镜面的夹角就成为20°，根据例1，就可以算出入射角大小为70°，反射光线与入射光线的夹角是140°。 B中镜面沿顺时针方向旋转后，入射光线与镜面夹角成为40°，根据例1，获得入射角50°，反射光线与入射光线夹角是100°。
答案：70°或50°140°或100° 2. 一束光线射到平面镜上，与平面镜夹角30°，入射光线沿顺时针方向旋转10°，则入射角大小_______，反射光线和入射光线夹角是________。 答案：50°或70°100°或140° 例2. 请你确定图中平面镜的位置 分析：图中明确了反射光线和入射光线，即明确了反射光线和入射光线的夹角。由于 22 反射光线与入射光线的夹角=∠+∠=∠=∠ r i r i 所以，此夹角的角平分线恰好是法线所在位置。确定法线之后，镜面即可确定下来。 答案：如图所示： 拓展： 1. 请你在黑箱中填入合适的镜面，并将光路补充完整 分析：将光线在箱内延长，并相交，就形成如例2的情况，依据例2的作图方法即可画出镜面位置，并补充完整的光路。 答案：如图所示：
光的反射规律作图 1、根据光的反射定律，在图1--（1—6）画出法线和反射光线。 2、如图2，一束光斜射向水面，请作出反射光线，并标出入射光线和反射光线的夹角。 3、画出图3 -（1—2）的入射或反射光路并标出图中的反射角的大小 4、光纤通信是现代通信的一种重要方式．光纤的内壁具有使光发生反射的特性，使从一端射入的光能传播到光纤的另一端．请在图4中作出光路图，表示光纤传输光信号的原理． 二、利用平面镜原理作图（已知物体AB 或物体在平面镜中的像A'B'作像或找物） 1、根据平面镜成像特点，在下图中画出物体AB 在平面镜MN 中的像A'B'。 2、如图2，物体AB 放在平面镜MN 前 ,画出能看到AB 像的范围 一、综合运用光的反射规律和平面镜原理作图 1、如图,有一光源S 放在平面镜前,经平面镜得到两条反射光线,请用作图法找出光源S 和像S ′的位置，并完成光路。 图 4 图1-2 图 3-1 图 1-3 图 3-2 图1-1 图1-1 图 2 图2 A B C D 图1-2
2.已知下图中入射光线和反射光线的方向,画出平面镜的位置 3、如下图3、A 1是发光点A 在平面镜MN 中所成的像，试作出该发光点发出的一条光线经平面镜反射后通过B 点的光路图。（标出发光点A 和入射点O 的位置）。 4、如下图4，光源位于A 点。问该光源发出的哪一条光线经平面镜MN 反射后通过C 点？作出光路图。 5、如下图5、S 为平面镜MN 前的一个点光源,请画出通过A 点的反射光线 6、如下图6，MN 是平面镜，S 是一个点光源，P 是空间中的一点，请在图中画出由点光源 S 发出的能过P 点的所有光线，并且写出作图依据 7、如下图7所示，电视遥控器对着天棚也能遥控电视机。图中从A 点发出的光经天棚MN 反射后射入电视机的接收窗口B ，试画出其光路图。 8、如下图8， AB 、CD 是发光点 S 发出经平面镜反射的两条光线.在图中画出发光点 S 和它在平面镜中的像点（或发光点S 射向平面镜的光线中有两条光线的反射光线是AB 和CD,请在图中画出平面镜的位置.） 9、如下图10,S 是一发光点,S ′是它在平面镜中的像,SA 是S 发出的一条光线,请画出平面镜,并作出SA 经平面镜的反射光线. 10、如图11,平面镜前有A 、B 两个发光点.试用作图法确定人眼沿什么方向观察时,可以看到A 、B 的像在同一直线上. 11、如图13，一束太阳光与水平地面成30°夹角,现欲使这束太阳光竖直的射向井底,请在图中准确画出这平面镜的位置.(要求标明法线以及平面镜与水平地面的夹角) 光的 图 3 图 4 图 5 图 6 图 2-1 图 7 图8 图9 图 2-2 图2-3
初二物理光的反射练习 题 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
一、选择题 （1）关于光的反射，下列说法错误的是（） A．反射光线跟入射光线和法线在同一平面内B．反射光线和入射光线分居在法线的两侧C．入射角增大，反射角也同样增大D．入射角大于反射角 （2）入射光线与反射光线间的夹角为60°，则反射光线与镜面间的夹角为（） A．60° B．30° C．120° D．150° （3）一束光垂直射到平面镜上，然后将平面镜转动θ角，入射光线保持不变，那么反射光线的方向将改变（） A．θ/2 B．θ C．2θ D．0 （4）关于光的反射定律的适用范围，正确的说法是（） A．光的反射定律只适用于镜面反射 B．漫反射不遵守光的反射定律 C．光的反射定律不适用于垂直照射 D．光的反射定律适用于所有光的反射现象 （5）教室的墙壁对光产生的现象是（） A．镜面反射B．漫反射C．不发生反射D．两种反射同时产生 （6）平静的水面能清晰地映出岸上景物，就是大家通常说的“倒影”，则“倒影”是（） A．正立的实像 B．倒立的实像 C．正立的虚像 D．倒立的虚像 （7）甲从一面镜子中能看见乙的眼睛，那么乙从这面镜子中（） A．一定见到甲的眼睛B．一定见不到甲的眼睛 C．可能见到，也可能见不到甲的眼睛 D．镜子的位置不同，结果也不同 （8）一条光线在物体表面上发生反射，反射光线与入射光线垂直，则（） A．入射角为45° B．入射角为90°C．反射角为45° D．入射光线垂直物体表面 （9）晚上，在桌面上铺一张白纸，把一小块平面镜平放在纸上，让手电筒的光正对着平面镜照射，如右图所示，则从侧面看去（） A．镜子比较亮，它发生了镜面反射 B．镜子比较暗，它发生了镜面反射 C．白纸比较亮，它发生了镜面反射D．白纸比较暗，它发生了漫反射（10）如图所示，人眼看不见哪一个物体在平面镜中的像（） A．a物B．b物 C．c物 D．a、b、c物 二、填空题 1.入射光线与镜面夹角是60°，入射光线与反射光线的夹角是_______．若入射角 增大10°，则入射光线与反射光线的夹角改变了_______． 2.太阳光线与水平面成45°角，现用一平面镜把太阳光线反射到竖直向下的水井中，则平面镜镜面与水平面的夹角为_______． 3.光的反射有________和___________两种．我们能从不同方向看到本身不发光的物体，是因为光在物体表面上发生_____反射的缘故；在教室里，因“反光”从某个角度看不清黑板上的字，这是光的__________现象 4.以相等的入射角射到镜面上某点的光线可以有______条，以某一角度入射到镜面 上某点的一条光线，有______条反射光线．5.一束光线垂直射向平面镜，反射角是______． 6.入射光线与镜面成15°角，则反射角是______，如果将光线绕入射点向法线方向转过10°，则反射光线与入射光线之间的夹角是______． 2
45o 45o A B A B A B C S M N M A N B A C S P a b a b 《光的直线传播、光的反射》作图专题训练 1.（1）“井底之蛙”常用来形容“目光短浅”。如图所示，画出井底之蛙的视野的大致．．范围。 （2）如图所示，作出人在什么范围内能看到窗外一棵树的全部。（用阴影线表示人所在的范围） 2.（1）画出如图所示的小孔成像的光行进的径迹．． 。 （2）如图所示，小孔前有一物体AB ，请画出AB 在光屏MN 上所成的像A ′B ′的光路图。 3. 完成下列反射光路图。 4.（1）画出图中平面镜的位置。（标明镜面与水平方向夹角的度数） （2）要想使与水平方向成30o角的太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜的 位置。（标明镜面与水平方向夹角的度数） （3）小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。图中已标示了入射 光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。 5. 完成下列反射光路图。 6.（1）如图所示，两块平面镜平行相对放置，完成光路图。 （2）如图所示，两块平面镜垂直放置，完成光路图。 7.（1）如图所示，两块平面镜成45o夹角放置，完成光路图。 （2）自行车尾灯的结构如图所示。夜晚，当汽车头灯的光照射到汽车前方自行车的尾灯时可以对 司机起到明显的警示作用。试完成图中一条光线．．．． 的光路图。 8.（1）请在图中虚线方框内画出适当个数．．．． 的平面镜，并将光路补充完整。 9.（2）利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易潜望镜。一束光水平射入潜望镜进口，画出它经过潜望镜的光路。 《平面镜成像》作图专题训练 1.（1）作出图中点光源S 发出的光被平面镜MN 反射后能照亮镜前多大范围。 （2）作图说明图中人眼在平面镜前A 点通过平面镜MN 能看到外界多大范围。 2. 如图所示，平面镜前有一物体AB ，作出AB 在镜中成的像A ′B ′。 3. 如图所示，作出物体ABC 在平面镜中成的像A ′B ′C ′。 4.（1）如图所示，S ′是发光点S 在平面镜中所成的像，请在图中再画出任意一条入射光线 和对应的反射光线。 （2）如图所示，由点光源S 发出的光经平面镜反射后，其中一条反射光线经过P 点。请完成光路 图。 （3）如图所示，画出发光点S 发出的光线经平面镜反射后过P 点的光路图。 30o
八年级物理光学作图专项训练及答案 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
光学作图（附答案） 光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图． 方法技巧：(1)光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；(2)平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；(3)在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；(4)作图时要注意线的虚实，箭头的方向．反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛． 类型1光的反射作图 1．(汕尾中考)在图中画出反射光线并标出反射角． 2．(徐州中考)如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线． 3．潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．
4．A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置． 类型2平面镜成像作图 5．根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的像A′. 6．(遵义中考)小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像． 7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．
8．如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线． 类型3光的折射作图 9．(泰安中考)如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向． 10．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A. 11．(茂名中考)如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图． 类型4综合 12．(赤峰中考)如图所示，鱼缸侧壁有一平面镜，画出光线SA经平面镜反射后的反射光线和该反射光线射出水面后的折射光线的大致方向．
光的反射作图 一．作图题（共30小题） 1．（2016乌鲁木齐）如图所示，一束光从空气射向水面，请画出反射光线和折射光线．2．（2016黔南州）小明妈妈的手机掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了手机．下图中已标出了反射光线和入射光线，请在图中画出平面镜位置，并保留作图痕迹． 3．（2016厦门）如图为上午8：00太阳光经过水平镜面反射的光路图，请大致画出一小时后太阳光照射同一点的入射光线及对应的反射光线． 图- 图-图- 4．（2016烟台）如图所示，从S点发出的一条光线，经平面镜反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图． 5．（2016内江）如图所示，太阳光与水平地面成锐角，小聪想用一个平面镜把太阳光竖直反射到井底，请在图中帮小聪画出平面镜，并在图中标出入射角i和反射角r．6．（2016邵阳）如图，OB是反射光线，ON是法线，请作出它的入射光线AO． 图-图-图- 7．（2016广元）如图所示为一辆轿车的俯视图，E点为司机眼睛的位置，司机通过左侧的后视镜AB（看做平面镜）中能看到车尾后部S点，请画出其光路图（保留作图痕迹） 8．（2016自贡）如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数． 9．（2016河南）如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．图-图-图- 10．（2016威海）如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）．
光的折射练习图班级：_________________ 姓名： ___________________ 一?作图题（共30小题） 1 ?如图SA是由水底射灯射出的一条光线，请画出SA的折射光线和被平面镜反射处的 2 .如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射 光线，及发射光线 3?潜水员在水中A点，看到岸边物体B的像B',请在图中画出B'的大致位置，并画出光路图 4.请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）. 5?根据题目要求，完成下列作图如图所示，一束光沿Ao从空气斜射入水中，请画出折射光线的大致方向; 6.如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光 线（画出法线）? 7?潭清疑水浅，安全记心间，如图，A是水池底某点，请大致作出光线AO的折射光线 以及人从岸上看到A的像A'? 8.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中 行进最后射出水面的光路图. 9.运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留痕迹），标出人眼 看到车外的范围. 10.如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天 光徑
空中C点的小鸟“撞”在了一起. 请在图乙中画出能说明人眼看到小鸟的一条入射光线12 .如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向. 13 .如图，一束光线从空气斜射到水面时发生反射和折射 , 射光线、法线和大致的折射光线. 15.图中的A、B两架飞机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像， 作光路图示意. 16?如图中是水中的反射光线，请在图中画出相应的入射光线与折射光线； 17.海洋馆里有专业的“人鱼表演”.“美人鱼” （B点为美人鱼的眼睛）在水下看见 岸上的一盏灯在A点?请画出这盏灯的大概位置C点以及“美人鱼”看见灯的光路图. 空气 二水 11.画出图中入射光线Ao对应的大致的折射光线，并标出折射角 OB为反射光线，请作出入及对应的折射光线, Q空气 14 .如图所示，人眼在A点看到水中的鱼恰好在B点, 请你画出鱼的大致实际位置. r
光的反射作图题 1 将一个平面镜置于水平桌面上，在其上方斜放一个物体AB，利用平面镜成像特点画出AB的像 A`B` 2 请分别利用光的反射定律和平面镜成像特点画出图中点光源S在平面镜中成的像。 3 如图所示，光源位于S点，画该光源发出的光线经平面镜MN反射后通过C点 的光路图。 4 入射光线跟镜面的夹角是30°，如图所示，请画出反射光线并标出反射角是多少度？ 5 如图所示，已知入射光线AO和反射光线OB，请画出平面镜的位置。 6 如图所示，太阳光与地面成60°角，小聪想用一个平面镜把太阳光反射到井底，平面镜该怎样放置？画出平面镜的，并标出入射角，反射角和法线。 7 如图所示是某同学制作的昆虫观察箱．请你画出她通过平面镜观察昆虫下部的 光路图(可取昆虫下部的任何一点作图)
8 如图所示，物体AB上的B点在平面镜里所成的像在B’点，在图中画出平面镜的位置和物体AB在平面镜中的像A B 。 9 有一光源S在平面镜前，经平面镜的两束反射光如图7所示，请你根据平面镜成像的特点确定光源位置，并完成光路图。 10 图中S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a、b重合，根据平面镜成像规律在图中画出平面镜，并找出S在平面镜里的像S′． 11．(05重庆备用)如图9所示，平面镜水平放置，光线与平面镜成30o角射在平面镜上，请在图9中画出反射光线并标出反射角的大小。如果要使反射光线竖直向上射出，则平面镜应绕入射点顺时针旋转__________度角。 12．(05厦门)小红坐在教室内如图12中虚线框内的某一位置，一束阳光从教室侧面的窗户射入经玻璃窗户A反射后使小红感到刺眼，请作图并标出小红可能坐的位置B点。
作图练习 1、完成下列反射光路 2、根据光的反射，画出平面镜的位置，并完成光路。 3、S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a、b重合。根据平面镜成像规律，在图中画出平面镜，并找出S在平面镜里的像S’。 4、A是一点光源，A’是经平面镜成的像，C是眼睛所在的位置，是在图中画出平面镜的 位置和从A点发出的经过C点的光线。 5、光源S发出一条光线，经平面镜M反射后，其反射线经过A点，试在图中画出此光线的光路图。 6、根据平面镜成像规律，画出物体在平面镜中所成的像。
光的反射和平面镜成像作图专题训练姓名______ 1、利用反射定律作图，完成光路图。 2、如图2所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小． 3、太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。 4、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。潜望镜的主要光学元件是二块平面镜。 在图中画出入射光线人经潜望镜进人人眼的光路图。 5、根据平面镜成像特点画出镜中的像（对称性作图） 6、利用光的反射定律作出点光源S的成像光路图 7、如图请找出光源Ｓ，并补充光路。 第7题图
8、有一束光通过A点射到镜面，反射后过B点，请画出入射光线和反射光线 9、如图所示，电视遥控器对着天棚也能遥控电视机。图中从A点发出的光经天棚MN反射后射入电视 机的接收窗口B，试画出其光路图。 10、下面两图都是时钟在平面镜中成的像，它们的实际时间是甲：_____ ；乙：________。 11、如图所示，S′为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路. 12、如图所示，物体AB上的B点在平面镜里所成的像点为B＇，在图中画出平面镜的位置和物体AB 在平面镜中的像A＇B＇． 13、如图,发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD,请在图中画出平面镜的位置. 14、请画出看见发光点S的像的范围
光学作图题（反射、折射）专题训练（适用云南）班级学号姓名一、基础知识题1．作出下列各图的入射光线（或反射光线、镜面、折射光线） 2 ．在各图的方框内填上一个适当的光学元件3 ．完成下列各透镜的光路二、综合应用题 1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。 2．根据平面镜成像特点画出镜前的物体。 3．如图是光源S 经平面镜反射的两条光线，请画图确定光源位置，并完成光路图． 第1题图第2题图第3题图 4．画出发光点S 发出的光线经平面镜反射后过图中P 点的光路图。 5．如图所示，S ’为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请画出平面镜MN ，并完成光线SA 的光路。 空气 玻璃空气 水A’ B’ ‘
6．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。 第4题图第5题图第6题图 7．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜． 8．如图所示，玻璃水缸底部C点处有一块小雨花石，人眼在A点看到雨花石在B点，要使从A点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。 9．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。 第7题图第8题图第9题图 10.如图所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。 11．下图中A’B’是物体AB在平面镜中所成的像，请在图中画出平面镜的位置。 第10题图第11题图 13.如下图所示，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图。
