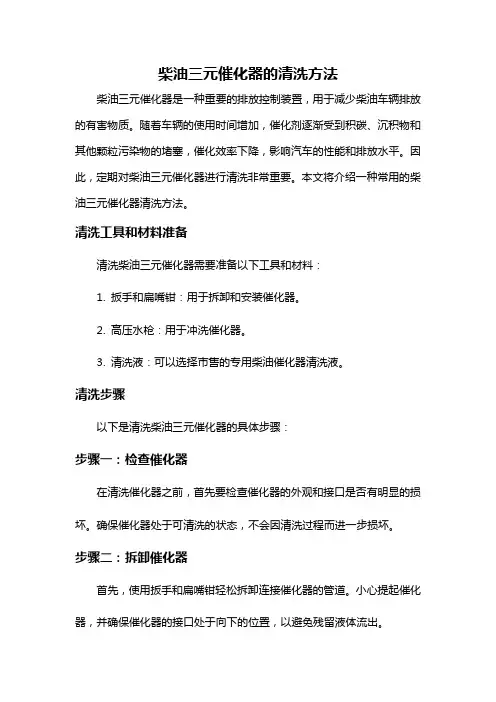

车车6岁了，下部开始就要一年一审了，前段时间饱读各位大神的清洗三元催化器的帖子，受益匪浅。尤其是wu老师给的解答使我更加增强了拆洗三元催化器的信心。由于这是一个利国利民的工程，本人决定周末对康康的三元催化器进行DIY清洗。
前期准备工作，找熟人兑好15%的盐酸3000ml，然后准备分析纯氢氧化钠6g,（依据摩尔值对应3000ml溶液）。松动剂，8-10的开口、梅花扳手各一套，活扳手一个，其他尺寸备用工具。
找到地沟停好车，支出摊子来。
三元前口喷上松动剂，
中段接口喷上松动剂，因为时间长没动过，肯定有锈蚀。再就是刚停下车，排气管子还很热，就是把三元拆下来也不能直接洗，避免陶瓷爆裂。喷好松动剂找他们喝茶去了。。
听人劝吃饱饭，不单独拆三元了，整条排气管下来。小插曲，尾鼓的三个橡胶怎么卸没见过，急忙电联本地修车大神帅同志，得已顺利拆下。
前段的两个固定螺丝，这个密封垫本以为是固定到前面的，没想到是活的，手一碰就滑下来了，还挺重，正砸我头上。。。。

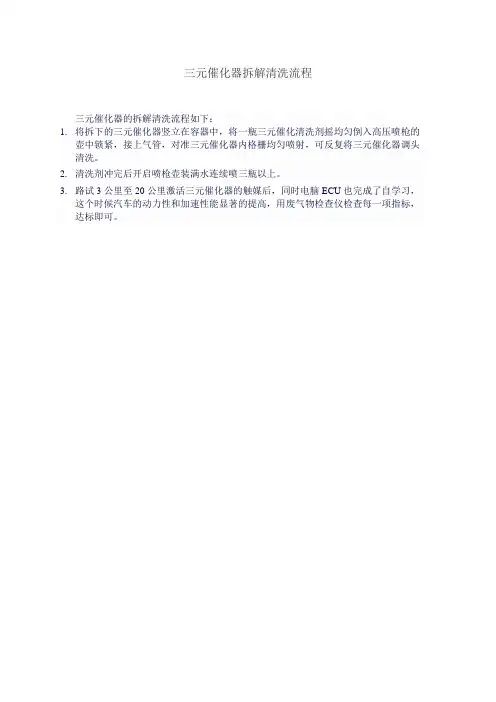

拆下的三元，光线不好照的不清楚，大体看来没有堵得地方，只看到网子上是布满黄色的东西，看不到网子原有的颜色。
浅析汽油发动机排放控制系统的三元催化转换器 发表时间：2017-11-03T12:56:37.607Z 来源：《基层建设》2017年第21期作者：张代财[导读] 摘要：介绍了三元催化转换器的作用、结构、工作原理、常见故障分析、检修方法和故障排除实例分析山东省烟台市蓬莱市南王街道办事处农业科技综合服务站 摘要：介绍了三元催化转换器的作用、结构、工作原理、常见故障分析、检修方法和故障排除实例分析关键词：三元催化转换器；故障原因；检修 1 三元催化转换器的作用 在大气污染物质中，CO的75%、HC和 Nox的50%来源汽油发动机排放的尾气。为了减少排放污染。现代汽油发动机桥车在排气系统中普遍装有三元催化转换器。 三元催化转换器也称作触媒转换器，它安装在排气道中，位于排气歧管和消音器之间。将汽车尾气中有害物CO、HC和NOx转换成为无害物H2O、HC和N2。 三元催化转换器结构和工作原理。 三元催化转换器由三元催化转换芯子、减震层和外壳等组成，现代轿车用的三元催化转换芯子。大多数以蜂窝状陶瓷作为承载催化剂的载体，简称陶瓷载体。为了提高三元催化转换芯子抗颠簸的能，芯子外面通常用钢丝网包裹，钢丝网形成了减震层，两者一起安装在不锈钢制成的圆筒状壳体内。 蜂窝状陶瓷载体每平方英寸有400﹋200个孔。这些孔贯通与整个载体。在每个孔的内表面儿涂有一层非常疏松的涂层，其粗糙多孔的表面，可使壁面实际催化剂反应表面扩大到7000倍左右，在涂层表面散布着贵金属催化剂（钯、铂、铑等）。尾气中的CO、HC和Nox以及燃烧剩余的O2在催化剂的作用下，在一定温度条件下（300-500°C）发生氧化还原反应，生成H2O、HC和N2。当空燃比为标准理论空燃比（A/F=14.7：1）时，三元催化转换器的转换效率能达到90%以上。因此装有三元催化转换器的发动机必须采用氧传感器对空燃比进行反馈控制。将空燃比精确控制在标准理论空燃比附近。 三元催化转换器上常用的故障有催化剂化学中毒、积碳堵塞、高温烧结和陶瓷载体破损。 催化剂化学中毒原因是燃料和机油中含有铅，硫，磷等化学元素，燃烧后的氧化物覆盖在催化剂表面，使发动机排气管中尾气的有害成分不能与催化剂接触，无法进行氧化还原反应。 积碳堵塞原因是来燃烧产生的积碳或机油经排 气门导管进入排气管内高温氧化生成积碳堵塞了三元催化转换器的陶瓷载体，造成排气不畅、恶化燃烧，导致发动机动力不足，怠速抖动。启动困难等故障。高温烧结原因是未燃混合气在载体的高温环境中发生剧烈的氧化放热反应、发动机持续高速大负荷运行，排气管堵塞等原因，造成三元催化转换器工作温度超过800℃以上时涂层烧结，表面积大大减少，导致三元催化转换器实效。 陶瓷砖体破碎破损原因是三元催化转换器过热，外部碰撞和挤压都有可能使陶瓷载体断裂和破碎，导致排气不畅。 三元催化转换器的检修方法 检测之前必须确认点火系正常、发动机无漏气，燃料供给系统正常、曲轴箱、通风装置和废气再循环装置齐全有效，排气管无泄漏。 外观检视法：检视三元催化转换器外壳儿无大面值凹陷，否则更换，检视三元催化转换器与车身之间应固定牢固，与排气管的连接应完好无漏气，连接螺栓应紧固无松动。否则应予修理，用橡皮锤敲击三元催化转换器外壳，其内部应无异响，否则更换。 尾气测试法：发动机预热后，取下氧传感器和怠速马达导线插头，启动发电机，发动机怠速运转30s，使用尾气分析仪检测CO、HC、O2数值并做好记录，将任何一方高压线搭铁，使该缸不工作（时间不超过五min），观察尾气成分变化。若O2值升高，CO、HC值基本无变化，说明三元催化转换器正常。若O2值升高，CO、HC值升高，说明三元催化转换器失效，应更换。 温度检测法： 用数字万用表的温度探头（高温热电偶），测试三元催化转换器前后排气管上的温度，后端温度应高出前端温度38℃以上，否则说明三元催化转换器失效，应更换。 双氧传感器波形测试：有的发动机电控系统为了检测三元催化转换器效率，在三元催化转换器前后各安装一个氧传感器，前端的氧传感器成为主氧传感器，后段断氧传感器成为副氧传感器。由于三元催化转换器的转换作用，两个氧感器检测的氧浓度由较大的差别。若副氧传感器信号电压幅值达到或超过，主氧传感器信号电压幅值的50%时，说明三元催化转换器失效。 故障排除实例分析 一辆丰田PREVIA子弹头轿车，发动机动力性差，加速至3000r/min时转速再也上不去，“检查发动机”警告灯启动后熄灭。检查油压，喷油雾化，高压火点火都正常，检查空气流量计vs信号怠速2.3﹏2.8正常，加速至3000r/min应该为0.3﹏1.0V，但实际为2V，再踩下加速踏板，VS信号一直为2V，说明随节气门儿开度增加进气量不能增加或空气流量计本身有故障。 拆下空气流量计，插头仍插在空气流计上。接通点火开关，用手推动翼板式空气流量计的计量板，没有卡住现象，信号电压也正常，这说明空气流量计良好，拆下空气滤清器。起动机加速发动机，仍为3000r/min，空气流量计至节气门之间无漏气现象，检查排气系统是否堵塞，用上述方法检查排气背压，压力表数值为20kpa大于正常值18kpa，并观察三元催化转换器、消音器和排气管、并无碰瘪和其他损伤。 进一步脱开三元催化转换器排气口，压力仍很高，这说明三元催化转换器内部堵塞，更换三元催化转换器后，发动机恢复正常。形成该故障的原因是发动机排出尾气中的积碳经过三元催化转换器陶瓷载体小孔时，粘附在孔壁上，长时间的积累就造了三元催化转换器内部堵塞。 由于三元催化转换器结构特点和汽油发动机尾气所含成分的特殊性，要定期检查和维护排放控制系统，以防三元催化转化器堵塞或失效，造成发动机工作不良或污染空气环境。 参考文献： [1].夏令伟.汽车电控发动机构造与维修北京人民交通出版社2002
关于三元催化转换器 <一>．三元催化转化器： 1.什么是三元催化转化器：三元催化转化 器，是安装在汽车排气系统中最重要的机外净 化装置，是目前汽油机中使用最广泛，最成熟 有效的有害排放物控制措施。它可将汽车尾气 排出的一氧化碳(CO)、碳氢化合物(HC)和(NO x ) 等有害气体通过氧化和还原作用转变为无害的 二氧化碳(CO 2)、水(H 2O)和氮气(N 2)。由于这种 催化转化器可同时将废气中的3种主要有害物 质转化为无害物质，故称三元。 2.结构 3.工作原理：废气通过净化器的通道时,三 种有害气体的活性增加，活化能降低。一氧化碳 (CO)和碳氢化合物(HC)就会在催 化剂铂(Pt)、 钯(Pd)、铑(Rn)的作用下, 与空气中的氧发生氧 化反应产生无害的水(H 2O)和二当汽车氧化碳(CO 2), 而氮氧化合物(NO x )则在 催化剂铑(Rn)的作用下被还原为无害的氧气(O 2)和氮气(N 2)。 4.化学反应方程式： 氧化反应： 2CO+O 2→2CO 2 CO+H 2O →CO 2+H 2 2C x H y +(2x+0.5y)O 2→yH 2O+2xCO 2 还原反应： 2NO+2CO →2CO 2+N 2 2NO+2H 2→2H 2O+N 2 C x H y +(2x+0.5y)NO →0.5yH 2O+xCO 2+(x+0.25y)N 2 其他（有关水蒸气的反应）： C x H y +xH 2O →xCO+(x+0.5y)H 2 CO+H 2O →CO 2+H 2
H 2+0.5O 2 →H 2 O 总体上是个放热反应，因此催化转化器出口的温度应至少高于进口温度20%左右。 5.三元催化转化器的优劣： 优点：三元催化转化器的性能稳定、质量可靠、寿命长，净化效率非常高，可以净化90%以上的有害物质。可同时将废气中的三种主要有害物质转化为无害物质。 缺点：只能适用于无铅低硫汽油做燃料的汽车,价格并不低廉，清洗麻烦。 6.三元催化转化器的工作条件问题： ○1.空燃比：混合气中空气与燃料之间的质 量的比例。一般用每克燃料燃烧时所消耗的空气 的克数来表示。 右图表示了混合气浓度与三元催化转换器中 三种有害排放物的转换效率的关系。由图中可 见，只有在接近理论空燃比（14.7）的狭窄范围 内，对CO、HC、NO x 这三种有害排放物才能都有 高的转换效率。因此使用三元催化转化器时，应 将混合气浓度严格控制在理论空燃比附近（过量空气系数a=1）。 ○2.排气温度：废气从发动机排气口排出时的温度。 三元催化剂最低要在350 摄氏度的时候起反应，温度过低时，转换效率急剧下降；而催化剂的活性温度( 最佳的工作温度) 是400℃到800℃左右，超过900℃也会使催化剂老化急剧加剧。 由于发动机刚启动时，排气温度较低，要尽快将温度升高至最佳工作温度，因此三元催化转化器的安装位置一般尽量靠近排气管的入口。为保证较高的排气温度以改善转换效率，还可以安装 一较小的前置三元催化转换器，采用电加 热以及喷入部分燃油等。 但是，一般汽油发动机正常工作时， 排气口温度能达到700℃，再加上转化器 内部反应等情况，很有可能超过最佳工作 温度，减少使用寿命。因此排气温度也要 严格控制。 7.点火提前角对尾气温度的影响：
三元催化转化器使用说明书 （第一版） 适用型号：多种不同规格产品
2 整车排放 N 机排放 N O X + 1/2 O 2 > C O 2 + O 2 > H 2O + C O 2 氧化反应 N O + C O > 1/2 N 2 + C O 2 H C + N O > N 2+ H 2O + C O 2 还原反应
内部隔热冲压壳体封装式整体结构催化转换器内部隔热材料填充管式封装整体结构催化转换器
载体支撑填充材料 锥形端盖总成催化剂及其载体元件 异型 为使发动机的燃烧废气流经陶瓷载体时产生化学转化的催化作用， 般工艺过程为先在载体表面涂以一层包括氧化铝和二氧化 涂层。实际上，载体自身的作用是被用来形成三元催化转化器的反应床，并被用涂层如氧化铝和二氧化铈的附着体。经过强化附着力处理之后，再进行以为主要成分的催化剂涂层（ Pt、Pd、 Rh等元素）的涂敷及固 体应用的排放法规的不同要求，在金属基础涂层上浸镀不同成分和含 即称为催化剂涂层配方技术。德尔福公司拥有自己独 发和浸镀生产工艺技术。 催化剂载体
空燃比对排放的影响 燃烧废气中的化学有害成分HC、CO NO x气流流经预热后的催化剂表面O2，方可进行高效催化转化反应。在催化剂反应床上，HC，CO，和NO x的转化需要在载体的温度达到300oC左右时方可达到较高的转化效率。通常我们将使催化转化器开始达到50%时的转化效率时载体自身的温度称为催化转化器的起燃温度。 为了使三元催化转化器能够最有效的发挥上述化学反应，使三种元素的废气同时获得更加优化的转化效率，除了催化反应床的温度需要保持在一定的工作温度之外，发动机空燃比也对转化效率高低起着至关重要的作用。三元催化转化器对于HC、CO和NO 气流流经催化剂表面的转化效率各异。当发动机的空燃比偏浓时，催化剂对氮氧化合物的转化效率较高；当空燃比偏稀时，催化剂对碳氢化合物和一氧化碳的转化效率较高。而当发动机工作在理想空燃比附近时，三元催化转化器对于HC、CO和NO x转化效率最高达到最高。为此，在愈来愈严格的汽车排放法规推动下，为了保证三元催化转化器最佳的燃烧废气转化效率，现代汽车发动机管理系统要求将发动机燃烧进行精确的控制，使其燃烧严格保持控制在理想空燃比附近。采用氧传感器反馈信号探测燃烧废气中的氧成分含量并转化为交变电压输入给发动机控制模块，由发动机控制模块据此信号进行燃油系统补偿修正控制即为最为有效的“闭环燃油管理控制”模式。 催化转化器中所含的贵金属成分为铂（Pt）、钯（Pd）和铑（Rh）。涂层中配备贵金属微粒的主要目的是加快催化转化反应速度。是催化转化器中最昂贵的组成部分。
【图】三元催化器，别再让4S店忽悠你换三元催化器！ 最近不少车主反应，4S店小病大修，忽悠车主更换三元催化器。下面给大家简单介绍一下三元催化的知识，希望对家有帮助。 电喷车的三元催化器堵塞是一个比较普遍的问题，特别是道路拥堵的城市，或者燃油油质差的地区，这个问题更加突出。三元催化器堵塞不仅严重造成车辆油耗增加、动力下降、尾气超标；更严重的能让排气管烧红，造成车辆自燃。很多车主对三元催化器不是很了解，相关知识也比较薄弱，以至于被4S店和不良商家忽悠小病大修，三元催化一有问题就建议更换，这样既浪费了资源，又增加车辆用户的负担，有些不负责的修理厂甚至采取将三元催化器内的载体除掉的方法，使车辆对环境造成更严重的污染，所以三元催化器堵塞是急需解决的问题。闭环电喷车的三元催化器堵塞是一个很普遍的问题，特别是道路拥堵的城市。燃油油质差的地区，这个问题更加突出。三元催化器堵塞不仅严重造成车辆油耗增加、动力下降、尾气超标；更严重的能让排气管烧红，造成车辆自燃。长期以来，汽修厂对于三元催化器堵塞没有有效的预防手段。也没有有效的治理手段，对于堵塞的三元催化器。只有采取更换的方法。这样既浪费了资源，又增加车辆用户的负担，有些不负责的修理厂甚至采取将三元催化器

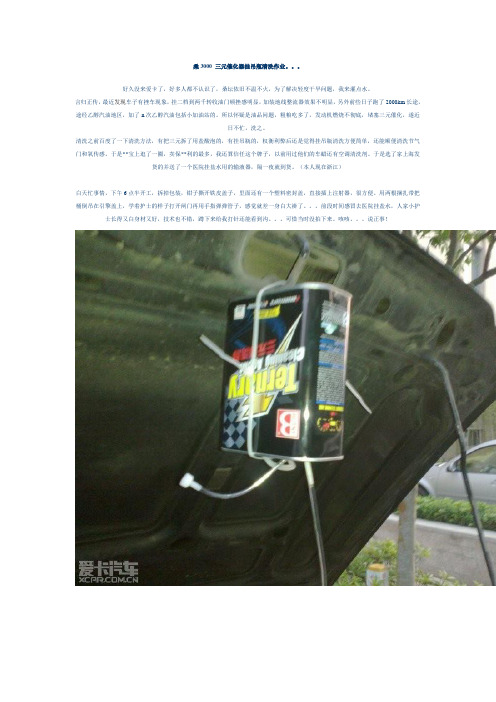

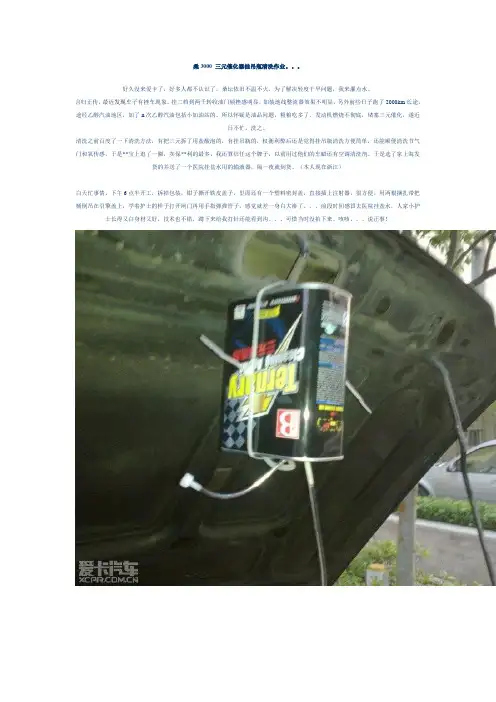

内的载体除掉的方法，使车辆对环境造成更严重的污染，所以三元催化器堵塞是电喷车急需解决的问题。 一、三元催化器堵塞的原因： 1、内在因素： 三元催化器载体上贵金属催化剂对硫、磷、一氧化碳。未完全燃烧物、铅、锰等分子有强烈吸附作用，很容易形成成份复杂的化学络合物。同时贵金属催化剂强烈氧化催化作用，使吸附的汽油不完全燃烧物更容易氧化、缩聚、聚合形成胶质积碳，造成三元催化器堵塞。 2、外在因素： a、汽油：汽油含硫量高容易在三元催化器形成化学络合物 造成堵塞。油质差，胶质多汽油容易造成三元催化器堵塞。使用含铅或含锰抗爆剂汽油容易造成三元催化器堵塞尽管 我国已严禁使用有铅汽油，但有些地区汽油在运输贮存过程中铅污染严重。有些小炼油厂为了降低成本，仍在违法使用含铅抗爆剂、含锰抗爆剂，在发达国家已禁止使用，但我国还是有些地方仍在使用。 b、机油：长期使用含硫、磷抗氧剂的机油容易造成三元催 化器堵塞。 c、道路：由于汽车在加速、减速状况下产生不完全燃烧物 最多，所以长期在拥堵道路上行驶容易造成三元催化器堵塞。 d、喷油嘴、进气道、节气门免拆清洗养护（4S店常用的做
摘要 社会发展，汽车保有量迅速增加，随之而来汽车尾气造成的环境污染问题也日趋严重。三元催化转化技术是目前应用最广泛，效果也最显著的发动机尾气机外净化技术。三元催化转化器可以使发动机尾气中的有害排放物如CO、HC、NOx同时降低90%以上，使汽车尾气污染得到有效控制。 许多车辆在实际使用过程中，由于使用不当造成三元催化转化器早期失效、损坏，致使它失去了减排的作用并造成发动机故障。本文分析三元催化转化器的结构、性能的特点，研究车辆使用特性对三元催化转化器性能的影响。研究表明,要使三元催化转化器正常使用,应使用规定级别或以上的润滑油、高品质的无铅汽油，保持发动机机械方面良好的工作状态，发动机电控系统也必须正常，还有车辆不宜长时间怠速等。 在使用特性研究的基础上,分析了三元催化转化器的故障形式,研究了不同故障的检测方法。三元催化转化器的故障可分为三类，机械损伤、堵塞和转化性能变差或失效。机械损伤可以通过简单的人工观察来检查。三元催化转化器堵塞的测试方法有真空测量法、排气背压检测法和进气管碳氢化合物浓度测量法等。对于三元催化转化器转化性能变差或失效的检测则有转化器出入口温差法、双氧传感器信号电压波形分析法和怠速试验法与快怠速试验法相结合等手段。 关键词：三元催化转化器，结构性能，使用，检测
Three-Way Catalytic Converter Application and Testing ABSTRACT Living standards development makes life better and better. More and more people tend to have their own vehicles to meet transportation needs in daily life, which also brings up a deteriorating environmental pollution problem. 3-way catalytic converter is the most popular and efficient engine emission clean-up technology.3-way catalytic converter can reduce harmful CO, HC and NOx emissions by more than 90%, thus effectively curb the pollution brought up by emissions. Many 3-way catalytic converters in vehicles may suffer an early failure and get broken due to improper use, and thus lose the function of emission reduction and cause engine damage. We must be careful about the following items in the daily use of the vehicle, primarily using qualified or high-graded lubricants and lead-free gasoline in engine, keeping engine working in a sound status both mechanically and electronically, and avoid long-time idling speed. Failure to understand and attach enough importance on 3-way catalytic converter in service work often leads to judgment error and getting half the result with twice the effort. So we must not ignore the 3-way catalytic converter during troubleshooting the engine. The malfunction can be
AD07.61-P-4000-16V故障代码说明 - 三元催化转化器效率过低 三元催化转化器 1故障代码0942右侧三元催化转化器效率过低(P0422) 在通用解码器上显示) (0946左侧三元催化转化器效率过低(P0432) 2故障存储经过测试持续时间以及发生故障后 发动机诊断指示灯(EURO4)在连续两个发生故障的行驶循环后 或“CHECK ENGINE”(检查发动机)故障指示灯 的促动 3测试频率每个行驶循环检查一次 4被检查的信号或状态将测得的氧气存储能力与限制进行比较。 5故障设置条件如果测得的氧气存储能力低于存储的限值超过约 2.5 秒,则发生故障。 检查持续时间用于进行长达 5~60 秒的自由检查。 6检查必要条件- TWC 下游的 O2传感器工作 - TWC 上游和下游的 O2传感器无故障(信号、加热、老化) - 混合气自适应无故障且混合气自适应未启动 - 混合气自适应未达到最浓或最稀 - 无点火不良 - 负荷恒定保持在约 25~75 kg/h(部分负荷) - 进气量调节启用 - 催化转化器的清除功能未启动 - 起动时的冷却液温度高于 -12 ℃ - 发动机起动后经过封闭时间(约 200 秒) - 发动机转速低于 5,000 转每分 - 催化转化器温度介于 600~800 ℃之间并保持恒定 - 空气压力高于 780 hPa 左右(即在海拔高于 2500 m 的情况下不进行测试)。 根据其存储氧气的能力对各催化转化器进行评估。浓混合气阶段会将在第一阶段,混合气较浓时(过量空气系数约为 稀混合气阶段所存储的氧气全部或部分消耗掉。老化会降低催化转化0.95),存储的氧气减少,直至转化器下游的传感器电压达到约 650 mV 器存储氧气的能力。也会降低 HC 的转化能力。以上。 法律规定,HC 排放量不得超过特定限值。催化转化器监控的任务是 通过其存储氧气的能力以及碳氢化合物的转化能力来评估其老化程度。下一阶段切换为稀混合气(过量空气系数约为 1.05),并监控使催化转化器下游的传感器电压低于约 200 mV 所需的时间。 催化转化器处于工作温度且进气量调节启用时,通过直接测量混合气从 浓到稀转换过程中存储的氧气量来进行主动诊断。 如果用此方法测得的时间长度小于催化转化器的边界特性设定值,则表 明转化器的氧气存储能力不足,必须将其更换。 宽频氧传感器安装在催化转化器上游,用于对混合气进行精确测量。催 化转化器下游安装的是离散氧传感器,用于确定当前情况。 ? Daimler AG，11-10-22，G/04/11, ad07.61-p-4000-16v, 故障代码说明 - 三元催化转化器效率过低 第1页，共1页ENGINE 272.967 in MODEL 164.1 ENGINE 272.942 /963 in MODEL 171 ENGINE 272.910 /920 /940 /941 /960 /970 in MODEL 203 ENGINE 272.940 /960 in MODEL 209 ENGINE 272.943 /944 ...
一、催化转换器 (一)作用 三元催化转换器可同时去除90%以上的三种主要污染物(HC、CO和NOx)。完全的催化反应需要可燃混合气的混合比保持在接近理论空/燃比的一个狭小的范围内(14.7:1±1%),而这只能在氧传感器功能良好的情况下才能达到。 (二)结构 催化转换器由一个金属壳、一个陶瓷格栅衬底和铂铑合金涂层构成。活性金属物即是约2g 的铂/铑金属。 (三)原理 当含有HC和CO的废气在有氧的情况下通过转换器时,铂催化剂开始氧化,HC和CO与氧化合形成水蒸气和CO2。此次氧化反应对NOx无影响(见下图)。 要减少氮氧化合物(N0x),需进行一次还原反应。还原反应可去除氧。在三元催化反应器中,用铑作催化剂,将N0x分解成氮、氧元素。污染物的高效转换是在大约250℃的工作温度下开始的。 最高的转化效率和使催化剂保持最长工作寿命的理想工作温度是400℃~800℃。当发动机出现故障,如点火不良会导致转换器升温达到1400℃以上。这样高的温度会使衬底材料熔化而导致转化器彻底损坏。 (四)注意事项: 除非在紧急情况下,否则要避免使用含铅燃油,因为含铅汽油会导致转化器的永久性失效,含铅燃油中的铅化合物会沉积在催化转换器的细孔内和活性金属的表面,降低转换器与废气的接触。过量的机油残留物也会污染催化转换器。 图三元催化转换器的结构及原理图 图注：1 铂铑涂层出不穷2 衬底（用于增加接触面积）3 陶瓷格芯 二、元件位置 催化转换器位于车底中央，见图箭头处。 图催化转换器 三、催化转换器的检测 (一)外观检查
检查催化转换器外部有无裂纹,并根据情况进行维修或更换。 (二)背压 如果怀疑有废气背压过高,则排除排气系统的原因。如果消音器完全断开后,背压仍过高,则 催化转换器可能发生堵塞。 (三)芯部松动 如果排气系统在发动机运转过程中发出"格格"的声音,检查催化转换器铁芯是否松动。吊起车(为易于操作),用橡皮锤轻敲催化转换器。如果转换器有"格格"声,芯部松动,则必须更换转换器。 (四)功能检查 如果排放控制系统的其他功能正常,而汽车仍然有过浓尾气排放,则可能是催化转换器的芯部受到脏污。为彻底检查转换器,请按下述步骤进行: 1.将发动机预热到正常工作温度。 2.使发动机以2500r/min运转30s。 3.用高温计测量催化转换器前后排气管的温度。 4.正常的排气温度应保证转换器出气口温度比进气口温度至少高23.5℃。 5.如果催化转换器对排气量影响较小或根本没有影响,那么芯部可能受了污染。 提示:如果排气温度超过248℃,那么可能是发动机运转时可燃混合气浓度过稀,应加浓 可燃混合气浓度,重新检查排气温度。如果温度仍在248℃以上,则问题出在催化转换器上。
GF49.10-P-2010V三元催化转化器,部件说明20.3.06 发动机 272.920 车型中 203 除了代码 () 截止年款 8 车型中 211 发动机 272.922 车型中 203 除了代码 () 截止年款 8 发动机 272.940 车型中 203 除了代码 () 截止年款 8 发动机 272.941 车型中 171 除了代码 () 截止年款 8 发动机 272.942 车型中 211, 219 发动机 272.943 车型中 211 发动机 272.944 车型中 251 除了代码 () 截止年款 8 发动机 272.945 车型中 221 除了代码 () 截止年款 8 发动机 272.946 车型中 203 除了代码 () 截止年款 8 发动机 272.960 车型中 171 除了代码 () 截止年款 8 发动机 272.963 车型中 211, 219 发动机 272.964 车型中 221 除了代码 () 截止年款 8 发动机 272.965 车型中 230 除了代码 () 截止年款 8 发动机 272.966 车型中 164, 251 除了代码 () 截止年款 8 发动机 272.967 车型中 203 除了代码 () 截止年款 8 发动机 272.970 车型中 211 发动机 272.972 车型中 221 除了代码 () 截止年款 8 发动机 272.975 车型中 211, 219 发动机 272.985 车型中 221 除了代码 () 截止年款 8 发动机 273.922 车型中 164 除了代码 () 截止年款 8 发动机 273.923 车型中 221 除了代码 () 截止年款 8 发动机 273.924 车型中 211, 219 发动机 273.960 车型中 216, 221 除了代码 () 截止年款 8 发动机 273.961 发动机 273.962 车型中 211 车型中 164, 251 除了代码 () 截止年款 8 发动机 273.963 车型中 230 除了代码 () 截止年款 8 发动机 273.965 发动机 273.967 车型中 209 车型中 221 除了代码 () 截止年款 8 发动机 273.968 车型中 209 发动机 272.940 车型中 209 发动机 272.960 图示为发动机 272.963,右侧气缸组 158催化转化器 G3/4右 O2传感器,TWC 上游 G3/6右 O2传感器,TWC 下游 位置 发动机旁,在排气系统的前部。 任务 减少排气中的以下污染物: 一氧化碳(CO) 碳氢化合物(HC) 氮氧化合物(NO)。 x P49.10-2426-81
三元催化转化器的故障及诊断 随着人们环保意识的不断增强，对汽车尾气排放的要求也越来越严格，国产轿车普遍都加 装了催化转化器，借助催化剂的作用，使排气中的HC、CO、Nox发生氧化还原反应，以 达到降低污染的目的。汽车在使用过程中容易受到路面的限制，产生拖底或强烈振动，造成催化转化器的碰撞，致使催化转化器载体破碎，容易阻塞排气通道，造成动力性能下降、燃油消耗增加、排放恶化等。由于供油系统、点火系统等的故障，发动机过热、回火，造成催化转化器载体烧结、剥落，排气阻力增大，同样也会产生上述的不良影响。另外，由于燃油或润滑油使用不当，造成催化剂中毒、活性下降，催化转化效率受到影响，进而使汽车排放性能恶化。对催化转换器进行机械故障诊断时，可从以下几个方面着手。 1. 外观检查 检查催化转化器在行驶中是否受到损伤以及是否过热。将车辆升起之后，观察催化转化器表面是否有凹陷，如有明显的凹痕和刮擦，则说明催化转化器的载体可能受到损伤。观察催化转化器外壳上是否有严重的褪色斑点或略有成青色和紫色的痕迹，在催化转化器防护罩的中央是否有非常明显的暗灰斑点，如有则说明催化转化器曾处于过热状态，需做进一步的检查。用拳头敲击并晃动催化转化器，如果听到有物体移动的声音，则说明其内部催化剂载体破碎，需要更换催化转化器。同时要检查催化转化器是否有裂纹，各连接是否牢固，各类导管是否有泄漏，如有则应及时加以处理。此方法简单有效，可快速检查催化转化器的机械故障。由于催化剂载体破损剥落、油污聚集，容易阻塞载体的通道，使流动阻力增大，这时可通过测量其压力损失来进行检查。 2.背压试验 在催化转化器前端排气管的适当位置上打一个孔，接出一个压力表，启动发动机，在怠速和 2500r/min时，分别测量排气背压，如果排气背压不超过发动机所规定的限值，则表明催 化剂载体没有被阻塞。如果排气背压超过发动机所规定的限值，则需将催化转化器后端的排气系统拆掉，重复以上的试验，如果催化转化器阻塞，排气背压仍将超过发动机所规定的限值。如果排气背压下降，则说明消声器或催化转化器下游的排气系统出现问题，破碎的催化剂载体滞留在下游的排气系统中，所以首先进行外观检查确认催化剂载体完整是非常必要的。对有问题的排气管、消声器和催化转化器也可通过测量其前后的压力损失来判断。 3. 真空试验 将真空表接到进气歧管，启动发动机，使其从怠速逐渐升至2500r/min，观察真空表的变化，如果这时真空度下降，则保持发动机转速2500r/min不变，且此后真空度读数明显下降，则说明催化转化器有阻塞。因为催化转化器的阻塞在真空试验中是一个渐变的过程，而此试验是一个稳态的过程（2500r/min），真空度读数不会产生明显的下降。如果是在试 验室进行一个催化转化器阻塞前后的对比检查，催化转化器阻塞后，进气歧管真空度会发生明显下降，如果进气歧管真空度下降，并不能完全说明是由催化转化器阻塞造成的。发动机供油量减少时，进气歧管的真空度也会下降。因此与真空试验相比，排气背压试验更能真
浅谈三元催化转化器的使用和检测 摘要 全球的环境越来越严峻，汽车排放污染成为主要污染源之一。汽车排放污染物主要来源于内燃机，其中有害成分包括CO、HC、NOx、微粒及硫化物等，其中汽油车的主要污染物包括CO、HC和NOx。各国都出台了法律严格控制汽车的排放，实践证明仅靠汽车发动机前处理和机内净化已不能满足法规要求，对于汽油机，催化转化技术作为降低其排气污染的后处理最为有效的措施，已越来越受到各国重视，其中三元催化转化器广泛应用于各类汽车上。 在了解三种有害气体产生原因及汽车排放对人类和环境的主 要影响后，重点介绍了三元催化转化器的结构、原理作用及使用注意。还重点介绍了三元催化器是如何检测的。 关键词：三元催化转化器的作用；三元催化转化器的影响因素；三元催化转化器使用；三元催化转化器的检测 1三元催化转化器的简介 三元催化转化器(Three-way Catalytic Converter)简称TWC，也称三效催化转化器。催化转化器是对发动机排气管排出的废气进行净化的装置，是一种机外净化技术。汽油机中有害气体的产生与燃料燃烧过程是密不可分的，其中对人类最有影响的主要有CO、HC和NOx三种污染物，而三元催化转化器主要作用是将尾气中的3种有害气体经过氧化反应和还原反应变成为无害气体。三元催化转化器的催化剂本身并不发生化学反应，它的作用是加快有害物质的化学反应速度。 在我国汽油车用三元催化转化器得到很好的应用。三元催化器与电控发动机良好匹配的催化器的稳态转化效率在90%以上实际装车的运行寿命在8万km以上，作为降低废气排放的有效措施。但从现在使用来看三元催化转化器存在着转化效率低和使用不稳定及耐久性差。这主要是没有重视三元催化器的使用与检测。为了是三元催化转化器得到更可靠更有效的工作状态，必须首先重视它的使用检测。
三元催化转化器 三元催化转化器指能同时净化汽车尾气中的碳氢化合物、一氧化碳及氮氧化合物三种污染物的催化转化器。 三元催化转化器截面图 催化转换器(CatalyticConverter)，又叫催化净化器。该装置安在汽车的排气系统内，其作用是减少发动机排出的大部分废气污染物。三元催化转换器由一个金属外壳，一个网底架和一个催化层(含有铂、铑等贵重金属)组成，可除去HC(碳氢化合物)、CO(一氧化碳)和NOx(氮氧化合物)三种主要污染物质的90%(所谓三元是指除去这三种化合物时所发生的化学反应)。当废气经过净化器时，铂催化剂就会促使HC与CO氧化生成水蒸汽和二氧化碳；铑催化剂会促使NOx还原为氮气和氧气。这些氧化反应和还原反应只有在温度达到250℃时才开始进行。如果汽油或润滑油添加剂选用不当，使用了含铅的燃油添加剂或硫、磷、锌含量超标的机油添加剂，就会使磷、铅等物质覆盖于三元催化转换器的催化层表面，阻止废气中的有害成分与之接触而失去催化作用，这就是人们常说的三元催化器三元催化器.是安装在汽车排气系统中最重要的机外净化装置，它可将汽车尾气排出的CO、HC和NOx等有害气体通过氧化和还原作用转变为无害的二氧化碳、水和氮气。 带有氧传感器的三元催化转换器是汽车排放控制方面最重要的发明之一，它是在环保技术专家斯蒂芬·沃尔曼（StephenWallman）的领导下，由沃尔沃汽车公司在二十世纪70年代初开发出的。
1976年，当首批装有带有氧传感器的三元催化转换器的沃尔沃汽车抵达加利福 尼亚时，当地官员亲自开到位于华盛顿国会山的美国国会，问了这样一个问题：“为什么像沃尔沃这样的小公司能够研制出这样的设备而美国汽车厂家却没有？” 三元催化转换器的发明者斯蒂芬·沃尔曼以其在沃尔沃汽车公司开创性的环保 技术成就，被瑞典皇家汽车俱乐部授予Clarence von Rosen金质奖章。 概述 1.作用：用三元催化转换器可降低所排废气中的三种主要污染物(碳氢化合物HC、一氧化碳CO和氮氧化物NOx)约90%。但只有当空/燃混合比在14.7的狭窄范围内时，才能进行完全催化反应，这就要求氧传感器的工作必须正常。 2.工作原理：当含有CO和HC的废气通过三元催化转换器时，催化剂便触发氧化(燃烧)过程，HC和CO与转换器中的氧结合生成水蒸气和二氧化碳，氧化过程对NOx排放没有影响。 为了减少NOx的含量，需要进行“还原”反应。还原反应是去掉物质中的氧原子。在三元催化转换器中，铑被用作催化剂，将NOx分解为氮和氧，当温度为250℃左右时，污染物便会发生有效的转化。 3.结构：三元催化转换器由金属外壳、陶瓷格栅基底和大约2g(克)左右的铑、 铂涂层(作为催化剂)组成。 检查 如果排放控制系统回压压力过高和/或废气排放超标，则从车上拆下三元催化转换器，目视检查它有无堵塞、熔化或陶瓷格栅内部有无裂纹，如果发现有损坏，应更换三元催化转换器。 拆装
