LM324四运放的应用大全

LM324四运放的应用大全

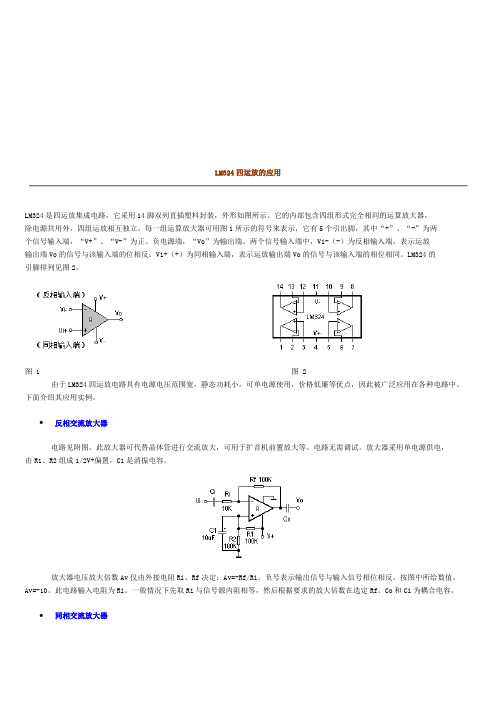

LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo 的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相

同。LM324的引脚排列见图2。

图1

图2

由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广

泛应用在各种电路中。下面介绍其应用实例。

反相交流放大器

电路见附图。此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。电路无需调试。放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。

放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。负号表示输出信号与输入信号相位相反。按图中所给数值，Av=-10。此电路输入电阻为Ri。一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。Co和Ci为耦合电容。

同相交流放大器

见附图。同相交流放大器的特点是输入阻抗高。其中的R1、R2组成1/2V+分压电路，通过R3对运放进

行偏置。

电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。R4的阻值范围为几千欧姆到几十千欧姆。

交流信号三分配放大器

此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。而对信号源的影响极小。因运放Ai输入电阻高，运放A1-A4均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时Rf=0的情况，故各放大器电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。

R1、R2组成1/2V+偏置，静态时A1输出端电压为1/2V+，故运放A2-A4输出端亦为1/2V+，通过输入输出电容的隔直作用，取出交流信号，形成三路分配输出。

测温电路

见附图。感温探头采用一只硅三极管3DG6，把它接成二极管形式。硅晶体管发射结电压的温度系数约为-2.5mV/℃，即温度每上升1度，发射结电压变会下降2.5mV。运放A1连接成同相直流放大形式，温度越高，晶体管BG1压降越小，运放A1同相输入端的电压就越低，输出端的电压也越低。

这是一个线性放大过程。在A1输出端接上测量或处理电路，便可对温度进行指示或进行其它自动控制有源带通滤波器

许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同频段的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。这种有源带通滤波器的中心频率，在中心频率fo处的电

压增益Ao=B3/2B1，品质因数，3dB带宽B=1/（п*R3*C）也可根据设计确定的Q、fo、Ao值，去求出带通滤波器的各元件参数值。R1=Q/（2пfoAoC），R2=Q/（（2Q2-Ao）*2пfoC），R3=2Q/（2пfoC）。

上式中，当fo=1KHz时，C取0.01Uf。此电路亦可用于一般的选频放大。

此电路亦可使用单电源，只需将运放正输入端偏置在1/2V+并将电阻R2下端接到运放正输入端既可。比较器

当去掉运放的反馈电阻时,或者说反馈电阻趋于无穷大时(即开环状态),理论上认为运放的开环放大倍数也为无穷大(实际上是很大,如LM324运放开环放大倍数为100dB，既10万倍)。此时运放便形成一个电压比较器，其输出如不是高电平（V+），就是低电平（V-或接地）。当正输入端电压高于负输入端电压时，运

放输出低电平。

附图中使用两个运放组成一个电压上下限比较器，电阻R1、R1ˊ组成分压电路，为运放A1设定比较电平U1；电阻R2、R2ˊ组成分压电路，为运放A2设定比较电平U2。输入电压U1同时加到A1的正输入端和A2的负输入端之间，当Ui >U1时，运放A1输出高电平；当Ui U2，则当输入电压Ui越出[U2，U1]区间范围时，LED点亮，这便是一个电压双限指示器。若选择U2 > U1，则当输入电压在[U2，U1]区间范围时，LED点亮，这是一个“窗口”电压指示器。此电路与各类传感器配合使用，稍加变通，便可用于各种物理量的双限检测、短路、断路报警等。

单稳态触发器

见附图1。此电路可用在一些自动控制系统中。电阻R1、R2组成分压电路，为运放A1负输入端提供偏置电压U1，作为比较电压基准。静态时，电容C1充电完毕，运放A1正输入端电压U2等于电源电压V+，故A1输出高电平。当输入电压Ui变为低电平时，二极管D1导通，电容C1通过D1迅速放电，使U2突然降至地电平，此时因为U1>U2，故运放A1输出低电平。当输入电压变高时，二极管D1截止，电源电压R3给电容C1充电，当C1上充电电压大于U1时，既U2>U1，A1输出又变为高电平，从而结束了一次单稳触发。显然，提高U1或增大R2、C1的数值，都会使单稳延时时间增长，反之则缩短。

图1

图2

如果将二极管D1去掉，则此电路具有加电延时功能。刚加电时，U1>U2，运放A1输出低电平，随着电容C1不断充电，U2不断升高，当U2>U1时，A1输出才变为高电平。参考图2。

运放参数详解-超详细

运放参数的详细解释和分析1—输入偏置电流和输入失调电 流 一般运放的datasheet中会列出众多的运放参数，有些易于理解，我们常关注，有些可能会被忽略了。在接下来的一些主题里，将对每一个参数进行详细的说明和分析。力求在原理和对应用的影响上把运放参数阐述清楚。由于本人的水平有限，写的博文中难免有些疏漏，希望大家批评指正。 第一节要说明的是运放的输入偏置电流Ib和输入失调电流Ios .众说周知，理想运放是没有输入偏置电流Ib和输入失调电流Ios .的。但每一颗实际运放都会有输入偏置电流Ib和输入失调电流Ios .我们可以用下图中的模型来说明它们的定义。 输入偏置电流Ib是由于运放两个输入极都有漏电流（我们暂且称之为漏电流）的存在。我们可以理解为，理想运放的各个输入端都串联进了一个电流源，这两个电流源的电流值一般为不相同。也就是说，实际的运入，会有电流流入或流出运放的输入端的（与理想运放的虚断不太一样）。那么输入偏置电流就定义这两个电流的平均值，这个很好理解。输入失调电流呢，就定义为两个电流的差。

说完定义，下面我们要深究一下这个电流的来源。那我们就要看一下运入的输入级了，运放的输入级一般采用差分输入（电压反馈运放）。采用的管子，要么是三级管bipolar，要么是场效应管FET。如下图所示，对于bipolar,要使其工作在线性区，就要给基极提供偏置电压，或者说要有比较大的基极电流，也就是常说的，三极管是电流控制器件。那么其偏置电流就来源于输入级的三极管的基极电流，由于工艺上很难做到两个管子的完全匹配，所以这两个管子Q1和Q2的基极电流总是有这么点差别，也就是输入的失调电流。Bipolar输入的运放这两个值还是很可观的，也就是说是比较大的，进行电路设计时，不得不考虑的。而对于FET输入的运放，由于其是电压控制电流器件，可以说它的栅极电流是很小很小的，一般会在fA级，但不幸的是，它的每个输入引脚都有一对ESD保护二极管。这两个二极管都是有漏电流的，这个漏电流一般会比FET的栅极电流大的多，这也成为了FET 输入运放的偏置电流的来源。当然，这两对ESD保护二极管也不可能完全一致，因此也就有了不同的漏电流，漏电流之差也就构成了输入失调电流的主要成份。

LM324及其常用应用电路,用法

LM324 lm124、lm224和lm324引脚功能及内部电路完全一致。324 系列运算放大器是价格便宜的带差动输入功能的四运算放大器。可工作在单电源下，电压范 围是3.0V-32V或+16V. LM324的特点： 1.短跑保护输出 2.真差动输入级 3.可单电源工作：3V-32V 4.低偏置电流：最大100nA（LM324A） 5.每封装含四个运算放大器。 6.具有内部补偿的功能。 7.共模范围扩展到负电源 8.行业标准的引脚排列 9.输入端具有静电保护功能 LM324引脚图（管脚图）

LM324应用电路图： 1.LM324电压参考电路图 2.LM324多路反馈带通滤波器电路图

3.LM324高阻抗差动放大器电路图

4.LM324函数发生器电路图 5.LM324双四级滤波器

6.LM324维思电桥振荡器电路图

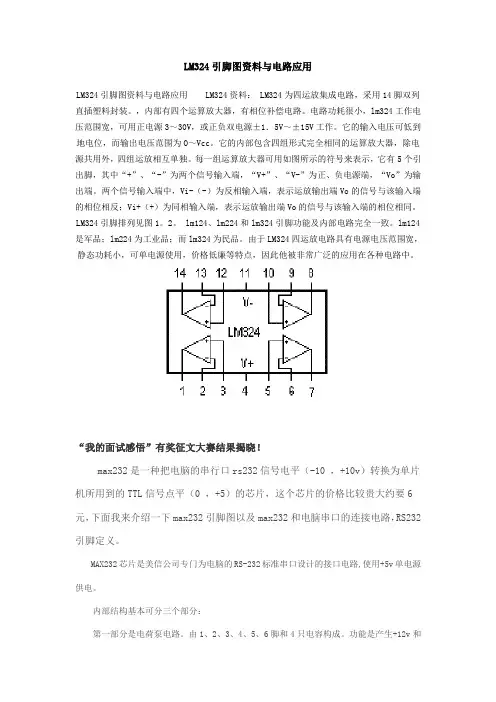

7.LM324滞后比较器电路图 LM324引脚图资料与电路应用 LM324引脚图资料与电路应用 LM324资料： LM324为四运放集成电路，采用14脚双列直插塑料封装。，内部有四个运算放大器，有相位补偿电路。电路功耗很小，lm324工作电压范围宽，可用正电源3～30V，或正负双电源±1．5V～±15V工作。它的输入电压可低到地电位，而输出电压范围为O～Vcc。它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互单独。每一组运算放大器可用如图所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。 LM324引脚排列见图1。2。 lm124、lm224和lm324引脚功能及内部电路完全一致。lm124是军品；lm224为工业品；而lm324为民品。由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等特点， 因此他被非常广泛的应用在各种电路中。《lm324引脚图》

LM324应用电路

LM324应用电路——自制镍氢电池充电器 本文介绍的自制充电器用LM324的4个运算放大器作为比较器，用TL431设置电压基准，用S8550作为调整管，把输入电压降压，对电池进 行充电，其原理电路见图1。其特点是电路简单、工作可靠、无需调整、元器件容易购买等，下面分几个部分进行介绍。 1.基准电压Vref形成 外接电源经插座X、二极管VD1后由电容C1滤波。VD1起保护作用，防止外接电源极性反接时损坏TL431。R3、R4、R5和TL431组成基准电压Vr ef，根据图中参数Vref= 2.5×(100+820)／820=2.80(v)，这个数据主要是针对镍氢充电电池而设计(单节镍氢充电电池充满后电压约 为1.40V)。 2.大电流充电 (1)工作原理 接入电源，电源指示灯LED(VD2)点亮。装入电池(参考图片，实际上是用

导线引出到电池盒，电池装在电池盒中)，当电池电压低于Vref时，IC1-1输出低电平，VT1导通，输出大电流给电池充电。此时，VT1处于放大状态-这是因为电池电压和-VD4压降的和约为3.2V(假设开始充 电时电池电压约为2.5V)，而经VD1后的电压大约5.OV，所以，VT1的发射极－集电极压差远大于0.2V，当充电电流为300mA时，VT1发热比较严重，所以最好用PT=625mW的S8550，或者适当增大基极电阻以减小充电电流(注：由于LM324低电平驱动能力较小，实测IC1-2，IC1-4输出低电平并不是0V，而是约为0.8V)。 (2)充电的指示 首先看IC1-3的工作情况：其同相端1O脚通过R13接Vref,R14接成正反馈，反相端9脚外接电容，并有一负反馈通路，所以，它实际上构成了滞回比较器。刚开始时C2上端没有电压，则IC1-3输出高电平。这个高电平有两个放电通路，一个通路是通过R14反馈到10脚，另一通路是经电阻R15对电容C2充电，当充电的电压高于10脚电压V+ 时，比较器翻转输出低电平；与此同时，由于R14的反馈作用，10脚电压立即下跳到V-，这时，电容C2通过电阻R15放电，当放电的电压小于10脚电压V-时，比较器再次翻转输出高电平，由于R14的反馈作用，10脚电压立即上跳到V+，此后电路一直重复上述过程，因此，IC1-3的输出为频率固定的方波信号。 其次看IC1-4的工作情况：电池电压经R2、R16分压，接IC1-4的12脚，因为R2<

运算放大器的典型应用

Op Amp Circuit Collection AN-31

Practical Differentiator f c e 1 2q R2C1 f h e 1 2q R1C1 e 1 2q R2C2 f c m f h m f unity gain TL H 7057–9 Integrator V OUT e b 1 R1C1 t2 t1 V IN dt f c e 1 2q R1C1 R1e R2 For minimum offset error due to input bias current TL H 7057–10 Fast Integrator TL H 7057–11Current to Voltage Converter V OUT e l IN R1 For minimum error due to bias current R2e R1 TL H 7057–12 Circuit for Operating the LM101 without a Negative Supply TL H 7057–13Circuit for Generating the Second Positive Voltage TL H 7057–14

Neutralizing Input Capacitance to Optimize Response Time C N s R1 R2 C S TL H 7057–15 Integrator with Bias Current Compensation Adjust for zero integrator drift Current drift typically0 1 n A C over b55 C to125 C temperature range TL H 7057–16 Voltage Comparator for Driving DTL or TTL Integrated Circuits TL H 7057–17 Threshold Detector for Photodiodes TL H 7057–18 Double-Ended Limit Detector V OUT e4 6V for V LT s V IN s V UT V OUT e0V for V IN k V LT or V IN l V UT TL H 7057–19 Multiple Aperture Window Discriminator TL H 7057–20

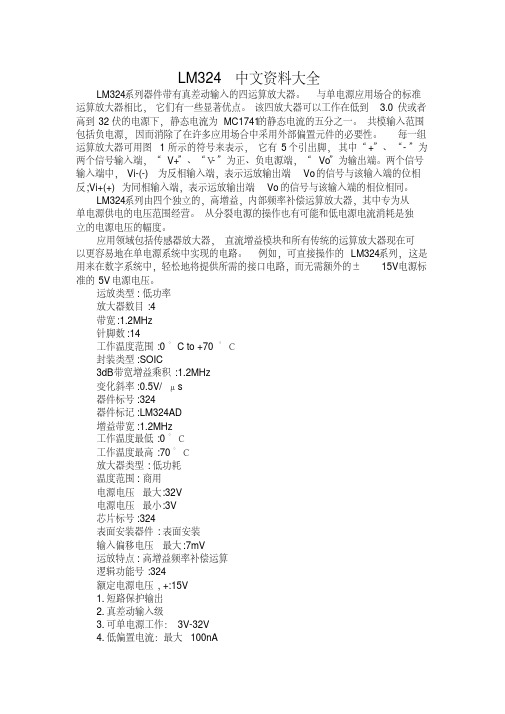

lm324中文资料详解

LM324中文资料大全 LM324系列器件带有真差动输入的四运算放大器。与单电源应用场合的标准运算放大器相比，它们有一些显著优点。该四放大器可以工作在低到3.0伏或者高到32伏的电源下，静态电流为MC1741的静态电流的五分之一。共模输入范围包括负电源，因而消除了在许多应用场合中采用外部偏置元件的必要性。每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-(-)为反相输入端，表示运放输出端Vo的信号与该输入端的位相反;Vi+(+)为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。 LM324系列由四个独立的，高增益，内部频率补偿运算放大器，其中专为从单电源供电的电压范围经营。从分裂电源的操作也有可能和低电源电流消耗是独立的电源电压的幅度。 应用领域包括传感器放大器，直流增益模块和所有传统的运算放大器现在可以更容易地在单电源系统中实现的电路。例如，可直接操作的LM324系列，这是用来在数字系统中，轻松地将提供所需的接口电路，而无需额外的±15V电源标准的5V电源电压。 运放类型:低功率 放大器数目:4 带宽:1.2MHz 针脚数:14 工作温度范围:0°C to +70°C 封装类型:SOIC 3dB带宽增益乘积:1.2MHz 变化斜率:0.5V/μs 器件标号:324 器件标记:LM324AD 增益带宽:1.2MHz 工作温度最低:0°C 工作温度最高:70°C 放大器类型:低功耗 温度范围:商用 电源电压最大:32V 电源电压最小:3V 芯片标号:324 表面安装器件:表面安装 输入偏移电压最大:7mV 运放特点:高增益频率补偿运算 逻辑功能号:324 额定电源电压, +:15V 1.短路保护输出 2.真差动输入级 3.可单电源工作：3V-32V 4.低偏置电流：最大100nA

运放的应用实例和设计指南

1.1运放的典型设计和应用 1.1.1运放的典型应用 运放的基本分析方法：虚断，虚短。对于不熟悉的运放应用电路，就使用该基本分析方法。 运放是用途广泛的器件，接入适当的反馈网络，可用作精密的交流和直流放大器、有源滤波器、振荡器及电压比较器。 1) 运放在有源滤波中的应用 图有源滤波 上图是典型的有源滤波电路（赛伦-凯电路，是巴特沃兹电路的一种）。有源滤波的好处是可以让大于截止频率的信号更快速的衰减，而且滤波特性对电容、电阻的要求不高。 该电路的设计要点是：在满足合适的截止频率的条件下，尽可能将R233和R230的阻值选一致，C50和C201的容量大小选取一致（两级RC电路的电阻、电容值相等时，叫赛伦凯电路），这样就可以在满足滤波性能的情况下，将器件的种类归一化。 其中电阻R280是防止输入悬空，会导致运放输出异常。 滤波最常用的3种二阶有源低通滤波电路为 巴特沃兹，单调下降，曲线平坦最平滑； 切比雪夫，迅速衰减，但通带中有纹波； 贝塞尔（椭圆），相移与频率成正比，群延时基本是恒定。

二阶有源低通滤波 电路的画法和截止频率 2) 运放在电压比较器中的应用 R785K1 ACH_BF1 FREN1 U85PS2801-1 1 2 4 3 R273 1K R274 1K C213 22nF FREN1 R292 200K - + U87B LM393DR2G 5 6 7 R275 1K 图电压比较 上图是典型信号转换电路，将输入的交流信号，通过比较器LM393，将其转化为同频率的方波信号（存在反相，让软件处理一下就可以），该电路在交流信号测频中广泛使用。 该电路实际上是过零比较器和深度放大电路的结合。 将输出进行（1+R292/R273）倍的放大，放大倍数越高，方波的上升边缘越陡峭。 该电路中还有一个关键器件的阻值要注意，那就是R275，R275决定了方波的上升速度。 3) 恒流源电路的设计 如图所示，恒流原理分析过程如下： U5B（上图中下边的运放）为电压跟随器，故V4 V1=; 由运算放大器的虚短原理，对于运放U4A（上图中上边的运放）有：V5 V3=；

常用运算放大器型号及功能

常用运算放大器型号及功能 型号(规格) 功能简介 兼容型号 CA3130 高输入阻抗运算放大器 CA3140 高输入阻抗运算放大器 CD4573 四可编程运算放大器 MC14573 ICL7650 斩波稳零放大器 LF347 带宽四运算放大器 KA347 LF351 BI-FET 单运算放大器 LF353 BI-FET 双运算放大器 LF356 BI-FET 单运算放大器 LF357 BI-FET 单运算放大器 LF398 采样保持放大器 LF411 BI-FET 单运算放大器 LF412 BI-FET 双运放大器 LM124 低功耗四运算放大器(军用档) LM1458 双运算放大器 LM148 四运算放大器 LM224J 低功耗四运算放大器(工业档) LM2902 四运算放大器 LM2904 双运放大器 LM301 运算放大器 LM308 运算放大器 LM308H 运算放大器（金属封装） LM318 高速运算放大器 LM324 四运算放大器 HA17324,/LM324N LM348 四运算放大器 LM358 通用型双运算放大器 HA17358/LM358P LM380 音频功率放大器 LM386-1 音频放大器 NJM386D,UTC386 LM386-3 音频放大器 LM386-4 音频放大器 LM3886 音频大功率放大器 LM3900 四运算放大器 LM725 高精度运算放大器

229 LM733 带宽运算放大器 LM741 通用型运算放大器 HA17741 MC34119 小功率音频放大器 NE5532 高速低噪声双运算放大器 NE5534 高速低噪声单运算放大器 NE592 视频放大器 OP07-CP 精密运算放大器 OP07-DP 精密运算放大器 TBA820M 小功率音频放大器 TL061 BI-FET 单运算放大器 TL062 BI-FET 双运算放大器 TL064 BI-FET 四运算放大器 TL072 BI-FET 双运算放大器 TL074 BI-FET 四运算放大器 TL081 BI-FET 单运算放大器 TL082 BI-FET 双运算放大器 TL084 BI-FET 四运算放大器

运放参数解释

运放带宽相关知识！ 一、单位增益带宽GB 单位增益带宽定义为：运放的闭环增益为1倍条件下，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得闭环电压增益下降3db（或是相当于运放输入信号的0.707）所对应的信号频率。单位增益带宽是一个很重要的指标，对于正弦小信号放大时，单位增益带宽等于输入信号频率与该频率下的最大增益的乘积，换句话说，就是当知道要处理的信号频率和信号需要的增益后，可以计算出单位增益带宽，用以选择合适的运放。这用于小信号处理中运放选型。 二、运放的带宽是表示运放能够处理交流信号的能力（转） 对于小信号，一般用单位增益带宽表示。单位增益带宽，也叫做增益/带宽积能够大致表示运放的处理信号频率的能力。例如某个运放的增益带宽=1MHz，若实际闭环增益=100，则理论处理小信号的最大频率=1MHz/100=10KHz。 对于大信号的带宽，既功率带宽，需要根据转换速度来计算。 对于直流信号，一般不需要考虑带宽问题，主要考虑精度问题和干扰问题。 1、运放的带宽简单来说就是用来衡量一个放大器能处理的信号的频率范围，带宽越高，能处理的信号频率越高，高频特性就越好，否则信号就容易失真，不过这是针对小信号来说的，在大信号时一般用压摆率（或者叫转换速率）来衡量。 2、比如说一个放大器的放大倍数为n倍，但并不是说对所有输入信号的放大能力都是n倍，当信号频率增大时，放大能力就会下降，当输出信号下降到原来输出的0.707倍时，也就是根号2分之一，或者叫减小了3dB，这时候信号的频率就叫做运放的带宽。 3、当输出信号幅度很小在0.1Vp-p以下时，主要考虑增益带宽积的影响。 就是Gain Bandwidth=放大倍数*信号频率。 当输出信号幅度很大时，主要考虑转换速率Sr的影响，单位是V/uS。 在这种情况下要算功率带宽，FPBW=Sr/2πVp-p。 也就是在设计电路时要同时满足增益带宽和功率带宽。 运放关于带宽和增益的主要指标以及定义 开环带宽：开环带宽定义为，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得开环电压增益从运放的直流增益下降3db（或是相当于运放的直流增益的0.707）所对应的信号频率。这用于很小信号处理。 单位增益带宽GB：单位增益带宽定义为，运放的闭环增益为1倍条件下，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得闭环电压增益下降3db（或是相当于运放输入信号的0.707）所对应的信号频率。单位增益带宽

经典运放电路分析

从虚断，虚短分析基本运放电路 运算放大器组成的电路五花八门，令人眼花瞭乱，是模拟电路中学习的重点。在分析它的工作原理时倘没有抓住核心，往往令人头大。为此本人特搜罗天下运放电路之应用，来个“庖丁解牛”，希望各位看完后有所斩获。 遍观所有模拟电子技朮的书籍和课程，在介绍运算放大器电路的时候，无非是先给电路来个定性，比如这是一个同向放大器，然后去推导它的输出与输入的关系，然后得出Vo=(1+Rf)Vi，那是一个反向放大器，然后得出 Vo=-Rf*Vi……最后学生往往得出这样一个印象：记住公式就可以了！如果我们将电路稍稍变换一下，他们就找不着北了！ 今天，教各位战无不胜的两招，这两招在所有运放电路的教材里都写得明白，就是“虚短”和“虚断”，不过要把它运用得出神入化，就要有较深厚的功底了。 虚短和虚断的概念 由于运放的电压放大倍数很大，一般通用型运算放大器的开环电压放大倍数都在80 dB以上。而运放的输出电压是有限的，一般在 10 V～14 V。因此运放的差模输入电压不足1 mV，两输入端近似等电位，相当于“短路”。开环电压放大倍数越大，两输入端的电位越接近相等。 “虚短”是指在分析运算放大器处于线性状态时，可把两输入端视为等电位，这一特性称为虚假短路，简称虚短。显然不能将两输入端真正短路。 由于运放的差模输入电阻很大，一般通用型运算放大器的输入电阻都在1MΩ以上。因此流入运放输入端的电流往往不足1uA，远小于输入端外电路的电流。故通常可把运放的两输入端视为开路，且输入电阻越大，两输入端越接

近开路。“虚断”是指在分析运放处于线性状态时，可以把两输入端视为等效开路，这一特性称为虚假开路，简称虚断。显然不能将两输入端真正断路。 在分析运放电路工作原理时，首先请各位暂时忘掉什么同向放大、反向放大，什么加法器、减法器，什么差动输入……暂时忘掉那些输入输出关系的公式……这些东东只会干扰你，让你更糊涂﹔也请各位暂时不要理会输入偏置电流、共模抑制比、失调电压等电路参数，这是设计者要考虑的事情。我们理解的就是理想放大器（其实在维修中和大多数设计过程中，把实际放大器当做理想放大器来分析也不会有问题）。 好了，让我们抓过两把“板斧”------“虚短”和“虚断”，开始“庖 丁解牛”了。 1）反向放大器： 图一运放的同向端接地=0V，反向端和同向端虚短，所以也是0V，反向输入端输入电阻很高，虚断，几乎没有电流注入和流出，那么R1和R2相当于是串联的，流过一个串联电路中的每一只组件的电流是相同的，即流过R1的电流和流过R2的电流是相同的。 流过R1的电流：I1 = (Vi - V-)/R1 ………a 流过R2的电流：I2 = (V- - Vout)/R2 ……b V- = V+ = 0 ………………c I1 = I2 ……………………d

常用芯片型号大全

常用芯片型号大全 4N35/4N36/4N37 "光电耦合器" AD7520/AD7521/AD7530/AD7521 "D/A转换器" AD7541 12位D/A转换器 ADC0802/ADC0803/ADC0804 "8位A/D转换器" ADC0808/ADC0809 "8位A/D转换器" ADC0831/ADC0832/ADC0834/ADC0838 "8位A/D转换器" CA3080/CA3080A OTA跨导运算放大器 CA3140/CA3140A "BiMOS运算放大器" DAC0830/DAC0832 "8位D/A转换器" ICL7106,ICL7107 "3位半A/D转换器" ICL7116,ICL7117 "3位半A/D转换器" ICL7650 "载波稳零运算放大器" ICL7660/MAX1044 "CMOS电源电压变换器" ICL8038 "单片函数发生器" ICM7216 "10MHz通用计数器" ICM7226 "带BCD输出10MHz通用计数器" ICM7555/7555 CMOS单/双通用定时器 ISO2-CMOS MT8880C DTMF收发器 LF351 "JFET输入运算放大器" LF353 "JFET输入宽带高速双运算放大器" LM117/LM317A/LM317 "三端可调电源" LM124/LM124/LM324 "低功耗四运算放大器" LM137/LM337 "三端可调负电压调整器" LM139/LM239/LM339 "低功耗四电压比较器"

LM158/LM258/LM358 "低功耗双运算放大器" LM193/LM293/LM393 "低功耗双电压比较器" LM201/LM301 通用运算放大器 LM231/LM331 "精密电压—频率转换器" LM285/LM385 微功耗基准电压二极管 LM308A "精密运算放大器" LM386 "低压音频小功率放大器" LM399 "带温度稳定器精密电压基准电路" LM431 "可调电压基准电路" LM567/LM567C "锁相环音频译码器" LM741 "运算放大器" LM831 "双低噪声音频功率放大器" LM833 "双低噪声音频放大器" LM8365 "双定时LED电子钟电路" MAX038 0.1Hz-20MHz单片函数发生器 MAX232 "5V电源多通道RS232驱动器/接收器" MC1403 "2.5V精密电压基准电路" MC1404 5.0v/6.25v/10v基准电压 MC1413/MC1416 "七路达林顿驱动器" MC145026/MC145027/MC145028 "编码器/译码器" MC145403-5/8 "RS232驱动器/接收器" MC145406 "RS232驱动器/接收器"

LM324的波形变换电路(DIY)

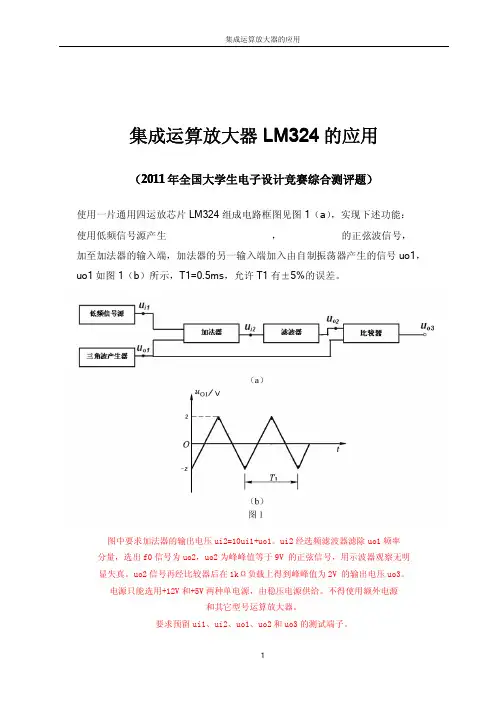

集成运放LM324的波形变换电路设计 一、设计目的 1、掌握LM324的应用 2、掌握三角波产生器、加法器、滤波器、比较器的设计 二、设计原理 1、原理：LM324内部包括有四个独立的、高增益、内部频率补偿的运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。 2、LM324的特点： 1、内部频率补偿 2、直流电压增益高(约100dB) 3、单位增益频带宽(约1MHz) 4、电源电压范围宽：单电源(3—32V)、双电源(±1.5—±16V) 5、低功耗电流，适合于电池供电 6、低输入偏流、低输入失调电压和失调电流 7、共模输入电压范围宽，包括接地 8、差模输入电压范围宽，等于电源电压范围 9、输出电压摆幅大(0至VCC-1.5V) 3、LM324引脚图 4、LM324内部电路图
