离心泵检维修方案
一、概述
二、检修时间
三、检修内容
1.检修填料密封，更换填料。
2.检查与调整联轴器的同轴度及轴向间隙，更换联轴器的易损件。
3.检查轴承及油路，更换润滑油（脂）。
4.检查冷却系统及清除水垢。
5.消除在运行中所发现的缺陷和渗漏。检查及紧固各部螺栓。
6.清扫及检修所属阀门。
7.检修机械密封，修理及更换零件。
8.解体检查各零部件的磨损、腐蚀和冲蚀程度，予以修复或更换。
9.检查轴的磨损、腐蚀和直线度，进行修复。
10.检查叶轮的腐蚀情况，视情况作平衡试验。
11.检查轴承的磨损情况，刮研轴瓦、调整间隙，以及更换轴承。
12.检查与调整叶轮密封环、轴套、压盖、轴封等各部间隙。.
13.检查或校验压力表。
14.检查、清扫以及修理电机。
四、检修方法及质量标准
泵体及底座
4.1.1 泵体及底座应无裂纹，泵体涡旋室及液体通道内壁铸造表面应光滑，在
不承受压力部位发现裂纹或其他可补焊的铸造缺陷时，按照JB/TQ369《泵
用铸铁件焊补》进行修补。
4.1.2 双吸泵泵体与泵盖中分面的平面度，以一米长的平尺检查应不超过 .
0.1mm。
4.1.3 泵体安装的水平度：
a. 单吸式离心泵：纵向（沿泵轴方向）0.05mm/m；
横向（垂直于泵轴方向）0.10mm/m。
b. 双吸式离心泵：纵向及横向均为0.05mm/m。
4.2泵轴及轴套
4.2.1 泵轴不应有腐蚀、裂纹等缺陷，修理或更换泵轴必要时可作无损探伤，
检测有无裂纹。
4.2.2 泵轴轴径的表面粗糙度：安装叶轮、轴套及装配联轴器处 3.2 ，装配
滚动轴承处 1.6 ，滑动轴承处 1.6 。
4.2.3 以两轴承处轴颈为支点，用千分表检查装配叶轮、轴套以及联轴器等部
位轴颈的径向圆跳动，应不大于0.03mm。
4.2.4 键槽中心对轴径中心线的偏移量应不大于0.06mm，歪斜不大于
0.03mm/100mm。
4.2.5 键槽磨损后，可根据磨损情况适当加大，但最后只可按标准尺寸增大一
级，在结构和受力允许时，可在原键槽的90°或120°方向另开键槽。
4.2.6 轴颈磨损后，可用电镀、喷镀或涂镀的方法修复。
4.2.7 轴套材料应符合图样；轴套不允许有裂纹，外圆表面不允许有砂眼、气
孔、疏松等铸造缺陷。
4.2.8 轴套与轴的配合用H8/h8或H9/h9。
4.3滚动轴承
4.3.1 滚动轴承的滚子与滚道应无坑疤、锈斑等缺陷，保持架完好，接触平滑，
转动无杂音。
4.3.2 检查与滚动轴承配合的轴颈和轴承座的尺寸，应符合图样要求。
4.3.3 轴承压盖与滚动轴承端面间间隙应不大于0.10mm；轴的膨胀侧轴承压盖
与滚动轴承端面间的间隙，应根据两轴承间轴的长度和介质温度确定，留出足够的间隙。
4.3.4 拆装滚动轴承应使用专用拆装工具或利用压力机，且方法要正确。不得
用锤直接敲击轴承。装配后轴承内圈端面应与轴肩靠紧。
4.3.5 用加热法将轴承装于轴颈时，应在油温不超过120℃的机油中加热或使
用轴承加热器，严禁用火焰加热。
4.4密封装置
4.4.1 填料密封
4.4.1.1 轴套（或轴）在填料函处的表面粗糙度不得超过 1.6
4.4.1.2 填料衬套和压盖与轴套（或轴）的直径间隙按表6选取，四周间隙应均匀。
表5
轴套或直径
<76 76～110 111～150
mm
直径间隙0.75～1.00 1.00～1.50 1.50～2.00
4.4.1.3 填料压盖与填料箱内壁的配合采用H11/d11。
4.4.1.4 填料环与填料箱内壁的直径间隙为0.15～0.20mm，填料环与轴套（或
轴）的直径间隙应较表12中数值相应增大0.3～0.5mm。
4.4.1.5 压盖压入填料箱的深度应为0.5～1圈填料高度，最小不能小于5mm，
压盖不得歪斜，松紧度要调节适当。
4.4.1.6 填料接口应成斜口对接，填料选用要合适。
4.4.1.7 注意填料环的环槽对准填料箱上的水封孔或略偏外侧，使水流畅通。
4.4.2 机械密封
4.4.2.1 安装机械密封部位对轴（或轴套）的要求：
a. 径向圆跳动应符合表5规定；
b. 表面粗糙度不大于3.2
c. 外径偏差不超过h6。
4.4.2.2 泵轴的轴向窜动应不超过＋/-0.5mm
4.4.2.3 动环与静环接触的密封端面平面度应符合要求，其表面粗糙度：金属
材料密封环达1.6，非金属材料密封环 0.4。动环和静环与辅助密封圈接触部位的表面粗糙度应为3.2。
4.4.2.4 机械密封的拆装
a. 拆装应仔细，避免磕碰，划伤动、静环密封面及辅助密封圈，绝对不允
许用手锤或铁器敲击；
b. 在安装时，必须将装配部位及机械密封清洗干净，防止任何杂质进入密
封部位。密封面在装配时可涂抹透平油或锭子油；
c. 弹簧的压缩量必须适当，使弹簧压缩后的长度为其工作长度。
五、试车与验收
5.1试车前的准备工作
5.1.1 清除泵座及周围一切杂物，清理好现场。
5.1.2 检查泵座、电机座、螺栓及各部连接螺栓的紧固情况。
5.1.3 检查密封是否符合要求，冷却系统是否畅通。
5.1.4 按规定加好润滑油（脂）。
5.1.5 空转电机、检查旋转方向，无误后装上联轴器柱销。
5.2试车
5.2.1盘车两周，注意泵内有无异声，盘车是否轻便，盘车后将防护罩装好。
5.2.2 向泵内引入或注满液体，排尽气体。
5.2.3 按泵的启动操作程序启动、启动后运转正常，即可连续运转试车。
5.2.4 试车时间不少于2小时，应达到：
a. 运转平稳无杂音，冷却、润滑良好；
b. 轴承温度正常；
c. 轴承部位壳体的振动不超过规定；
d. 流量、扬程达到设计能力；电机电流不超过额定值；
e. 密封符合要求。
5.2验收
泵在检修后质量符合本规程要求，检修记录齐全、准确，试车正常，可按规定办理验收。
六、维护检修安全注意事项
6.1维护安全注意事项
6.1.1 泵座上不准放置维修工具和任何物体。
6.1.2 泵在运转中，不在靠近转动部位擦抹设备。
6.1.3 保持电机接地线完好，清扫时注意不要将水喷洒在电机上。
6.2检修安全注意事项
6.2.1 检修人员应遵守本工种的安全规程及本企业的有关安全检修规定。
6.2.2 检修前必须办理有关安全检修手续。
6.2.3 切断电源，挂上“禁动牌”。
6.2.4 放掉剩液，关闭进、出口阀或加堵盲板与系统隔绝。
6.2.5 拆卸、清洗、更换的零部件以及检修工具要整齐摆放，做到文明检修。
6.3试车安全注意事项
6.3.1 试车应有组织地进行，并有专人负责试车中的安全检查工作。
6.3.2 开停泵由专人操作，操作者必须持有该岗位的“安全作业证”。
6.3.3 严格按照泵的启动、停止操作程序开停。
6.3.4 试车中如发现不正常的声响或其他异常情况时，应停车检查原因。
七、HSE管理
1.管理措施与要求
1.1足够的安全设施和用品，如：安全围栏、警戒线等。
1.2安全资质审查，特殊工种的验证。
2.检修期间的安全管理
2.1遵章守纪、杜绝违章，劳保用品齐全，高处作业系好安全带，持证上
岗，严禁酒后作业。
2.2严格执行票证作业。
2.3施行安全确认制度。
2.4强化现场安全监督。
2.5检修中做好临时安全措施，并挂警示牌。
2.6发生意外执行应急预案。
2.7施工完毕，恢复原状。
八、风险评估
1. 检修中确保任何部件做好相应的标示及记录，防止漏装和装错。
2. 风雨天气对设备和零配件做好防护，防止进水和进灰尘。
3. 落实准备好所有更换件，防止拆卸后再落实。
附表：
设备检修验收单
单位验收日期检修设备名称型号开工日期完工日期检修单位
检修内容：
验收意见：
验收单位验收人
离心泵维护检修规程 1 总则 1.1 主题内容与适用范围 1.1.1 本规程规定了离心泵的检修周期与内容、检修与质量标准、试车与验收以及维护与故障处理。 1.1.2 本规程适用于石油化工常用离心泵。 1.2 编写修订依据 SY-21005-73 炼油厂离心泵维护检修规程 HGJ 1034-79 化工厂清水泵及金属耐蚀泵维护检修规程 HGJ 1035-79 化工厂离心式热油泵维护检修规程 HGJ 1036-79 化工厂多级离心泵维护检修规程 GB/T 5657-1995 离心泵技术要求 API 610-1995 石油、重化学和天然气工业用离心泵 2. 检修周期与内容 2.1 检修周期 2.1.1 根据状态监测结果及设备运行状况，可以适当调整检修周期。 2.1.2 检修周期（见表1） 表1 检修周期表月 2.2 检修内容 2.2.1 小修项目 2.2.1.1 更换填料密封。 2.2.1.2 双支承泵检查清洗轴承、轴承箱、挡油环、挡水环、油标等，调整轴承间隙。 2.2.1.3 检查修复联轴器及驱动机与泵的对中情况。 2.2.1.4 处理在运行中出现的一般缺陷。 2.2.1.5 检查清理冷却水、封油和润滑等系统。 2.2.2 大修项目 2.2.2.1 包括小修项目。 2.2.2.2 检查修理机械密封。 2.2.2.3 解体检查各零部件的磨损、腐蚀和冲蚀情况。泵轴、叶轮必要时进行无损探伤。 2.2.2.4 检查清理轴承、油封等，测量、调整轴承油封间隙。 2.2.2.5 检查测量转子的各部圆跳动和间隙，必要时做动平衡检验。 2.2.2.6 检查并校正轴的直线度。 2.2.2.7 测量并调整转子的轴向窜动量。 2.2.2.8 检查泵体、基础、地脚螺栓及进出口法兰的错位情况，防止将附加应力施加于泵
多级离心泵维护检修规程 锅炉给水泵 一、适用范围 1、 本规程适用于DG 型多级离心泵的检修及维护保养，现配有 DG85-67X 8 型两台，DG13-35X 10型三台。 2、 设备性能及技术参数 DG85-67X 8 型多级离心泵性能参数： 流量 扬程 转速 效率 汽蚀余量： 水温：t < 160C 电机功率： 220kw DG13-35X 10型多级离心泵性能参数： 流量 扬程 转速 效率 汽蚀余量： 水温：t < 160C 电机功率： 37kw 二、 设备完好的标准 要求：多级离心泵各连接部位无跑冒滴漏， 稳， 设备维护 日常维护内容 a. 严格执行操作规程，禁止超负荷运行； b. 检查泵运转情况，地脚螺栓及联接螺栓是否坚固，发现松动及时调整坚固; c. 清扫泵及周围环境，并经常保持整洁； d. 检查泵防护、安全装置，经常保持良好； e. 备用泵按时盘车； f. 检查压力表的灵敏、准确度； g. 检查变频调速器状态是否正常。 h. 安排专人对轴承定期进行加油保养。 日常巡回检查内容 a. 每小时巡回检查一次泵的压力、流量，并作好记录； b. 每班检查两次联接部位、密封部位，及时消除跑、冒、滴、漏； c. 每班检查两次管道、阀门及其联接部位，及时清除泄漏； d. 每班检查两次泵、电机有无振动，电流是否正常； e. 每班检查两次轴承润滑情况是否良好。 Q=70m3/h H=550m n=2950r/min n =65% NPSH=3.0m Q= 13m3/h H=350m n=2950r/min n =65% NPSH=3.0m ，联轴器间隙符合要求，泵运行要平 无异常振动，噪音等情况。泵运行中的电流、压力、流量符合设计要求。 1、 2、
卧式单级离心泵检修规程 1.总则 1.1结构特点 卧式单级离心泵主要有泵壳、转子、叶轮、轴承及密封等组成； 1.1.1泵壳体是卧式，由吸入室和排出室组成。在壳体的两端分别设有支承转子的轴承室、机械密封室； 1.1.2转子结构： 转子由主轴、叶轮、轴套、轴承、联轴节组成，各配件以不同的配合方式装配在轴上;主轴为光轴，叶轮为闭式，轴承为双列向心球面滚子轴承，其润滑方式为油浴; 1.2设备完好标准： 1.2.1电流表、压力表工作正常稳定; 1.2.2机封或填料压盖部位的温度正常，机封无泄漏，填料密封渗漏正常，标准为小于0.5cm3/s; 1.2.3检查泵和动力机的轴承温升正常，轴承温升一般不超过周围温度35℃，最高不能超过75℃; 1.2.4检查泵和动力机的声音和振动。 1.3危险源辨识 1.3.1 危险源：VCM液体、硫酸、盐酸、碱、庚烷、热水、浆料、次钠、氯气、氢气、物体碰撞、打击、触电。 1.3.2 防范措施：按规定穿戴劳动防护用品，检修前泄压排尽、置换、质检分析合格，断电挂牌，签票交出后方可作业，甲级防暴区作业使用防爆工具。
2 检修周期与内容 2.1检修周期 2.1.1 根据设备点巡检结果及设备运行状况，可以调整保养检修周期； 2.1.2检修周期（见表1） 表1 保养检修周期 2.2检修内容 2.2.1检查机械密封； 2.2.2双支承泵检查清洗轴承、轴承箱、挡油环、挡水环、油标等，调整轴承间隙； 2.2.3检查联轴器及泵的对中； 2.2.4 检查清理冷却水、油封和润滑等系统。 2.2.5解体检查各零部件的磨损、腐蚀和冲蚀情况；泵轴、叶轮必要时进行无损探伤； 2.2.6 检查清理轴承、油封等，测量、调整轴承油封间隙； 2.2.7检查测量转子的各部圆跳动和间隙，必要时做动平衡校验；（外委）
离心泵检修规程 总则 本规程规定了离心泵的完好标准、离心泵的维护、检修周期与检修内容、检修与质量标准、试车与验收。 一、离心泵完好标准 1、离心泵的基本结构离心泵主要由泵壳、转子、叶轮、轴承及密封等组成。泵壳体是卧式，由吸入室和排出室组成。在壳体的两端或一端设有支承转子的轴承室、机械密封室。转子由主轴、叶轮、轴套、轴承、联轴器组成，各配件以不同的配合方式装配在轴上。 2. 设备完好标准 (1)电流表、压力表工作正常稳定 (2)机封或填料压盖部位的温度正常，机封无泄漏，填料密封渗漏正 常。 (3)检查泵的轴承温升正常，轴承温升一般不超过周围温度35C, 最高不 能超过75C。 ( 4)检查泵的声音和振动是否正常。 二、离心泵的维护 1. 日常维护 ( 1)保持设备整洁卫生。 ( 2)注意轴承的油位、油质和温度。 ( 3)填料内滴水是否正常，随时调整填料压盖的松紧程度。 ( 4)经常检查各部分的螺栓是否松动。 ( 5)经常观察各个仪表工作是否正常稳定，泵、电机的响声和振动是否正常。 ( 6)严格执行润滑管理制度。
2. 定期检查 （1）表面除锈、除污和清洗。 （2）检查易损件是磨损和损坏，若零件虽磨损。但还在公差范围内, 则可继续使用。若零件的磨损程度超过了公差范围，应考虑修复后使 用，不能修复的应更换新件。 （3）定期检查泵的入口过滤器。 （4）对重新装配的泵，有条件的应进行试验。 三、检修周期和检修内容 1、检修周期 根据状态监测结果及设备运行状况，可以适当调整检修周期。一般检修周期见表1。 表1检修周期表 2. 小修项目 （1）检查清理冷却水、封油和润滑等系统。 （2）处理在运行中出现的一般缺陷。 （3）根据运行情况，检查机械密封或更换填料密封。 （4）检查清洗轴承、轴承箱、挡油环、挡水环、油标等，调整轴承间隙。并检查轴承滚子外圈间的间隙。 （5）检查各部螺栓有无松动。 （6）检查修理联轴器及驱动机与泵的对中情况。 3. 大修项目 （1）包括小修的所有项目。 （2）解体检查各零部件的磨损、气蚀和冲蚀情况并进行修理或更换, 泵轴、叶轮必要时进行无损探伤。 （3）检查清理轴承、油封等，测量、调整轴承油封间隙。必要时更换
凝结水泵检修工艺规程 4.1 概述且已KSB公司在引进国外技术的基础上改进设计而成、NLT 350-400型凝结水泵是应用于国内各大电厂的成熟产品，具有较高的运行效率和运行可靠性。适用于发电机组凝结水系统作凝结水升压泵。该产品也可用于输送类似于凝结水的其它液体，输送介质C。的温度不超过80 o4.2 设备型号6 型号：NLT350-400×型式：筒袋型立式多级离心泵型号意义：6 NTL 350-400×表示标准级叶轮数 叶轮名义直径（mm） 泵出口名义直径（mm） 筒型立式凝结水泵 电动机型号的意义： Y L KK 500-4 表示极数 机座号 空-空冷 立式布置 Y 型 4.3 性能参数 4.3.1凝结水泵运行参数
2
NLT350-400300~600MW 心泵，该产品结构特点如下：4.4.1 为使泵具有良好的抗汽蚀性能，首级叶轮前加前置诱导轮。（径向）4.4.2 在满足性能要求和保证足够的刚度的前提下减少了泵的横向用轴向导叶。4 4 尺寸，从而减少了泵组的安装宽度。 4.4.3泵的轴向推力主要由每级叶轮的平衡孔、平衡腔平衡。剩余轴向推力由推力轴承部件承受。该结构的主要优点是： 4.4.3.1 大大降低了泵组重心，提高了泵的运行稳定性。 4.4.3.2在泵组发生轴承故障时，容易分清责任。
4.4.3.3 泵与电机采用弹性联轴器连接，安装对中非常方便。 4.4.4 泵导轴采用一种高分子材料：AC-3，该材料具有以下优点： 4.4.4.1为水润滑轴承，允许干启动。 4.4.4.2磨损后呈粉末状，不会抽丝，确保泵组安全稳定运行。 4.4.5泵的基础以下的部分采用抽芯式结构，使泵的拆装及检修方便。 4.4.6根据凝汽器运行最低水位及凝汽器安装标高，泵进口位置可根据具体工程的需要进行布置。 4.4.7 推力轴承部件采用滑动轴承。 其结构说明：轴向推力由推力瓦承受；径向力由导轴瓦承受。采用自供油润滑系统3/h 0.8~1.2m；水压为和内置油冷却器，润滑油为#20透平油。轴承油冷却水水量为3/h或水压低C。当冷却水量小于0.5m0.25~0.4MPa；水质为工业净水；水温小于38.5 o于0.2 MPa时必须立即检查，30分钟内不能恢复则应停机处理。当轴承油温达到70℃时报警，80 oC时停止该泵运行。 4.4.8 泵的轴封采用单端面多弹簧集装式机械密封 为保证磨擦面的润滑和冷却，引入干净的水源（凝结水或除盐水）完成，进水压力3/h，温度小于38m为0.4~0.6MPa，外供水水量为0.8~1.2 ℃。应保证回水压力在3/h时，应立即进行检查，0.5 m0.3MPa0.1~0.2MPa范围，当水源水压小于或水量少于若十二小时内不能恢复，则应停机处理。冲洗水应引入水质同上，水量及水压，只要保证在泄水孔有水液体呈滴状流出即 可。． ）014（机械密封图图－6 6 Q/XFD—10695—2006
多级离心泵维护检修规程 1-总则 1.1适用范围 本规程适用于MDI装置多级离心泵的维护和检修。对于其他型号类似的多级离心泵可作参考。 现场的多级离心泵见表1 表 泵的固定部分山进水段、中段、出水段、导叶、轴承体和密封装置等组成；转动部分主要山泵轴及装在轴上的数个叶轮、轴套和一个平衡轴向推力的平衡盘以及联轴器组成。叶轮多个串联匸作，同一型号泵的扬程根据级数而定。泵山电动机经联轴器直接驱动。 2o完好标准 2.1零、部件 2o lo 1泵本体及各零、部件完整齐全。 2.1.2各部连接螺栓齐全，连接紧固，无锈蚀。 2。1 ? 3安全防护装置齐全、稳固。 2. 1.4压力表、电流表等仪表齐全、灵敬，量程符合规定，并定期校验。 2. 1. 5进、出口阀门及润滑、冷却系统管线安装整齐，标志明显，油标、油杯齐全好用。 2.1。6各部安装配合符合规定. 2.1.7 泵体、泵座及附属管线、管件油漆完整。 2.1。8基础、底座完整，坚固。 2。2运行性能 2.2.1油路畅通，润滑良好，实行“五定”、“三级过滤〃。 2. 2. 2压力、流量平稳，各部温度正常，电流稳定。 2。2。3运转平稳,无异常振动、杂音等不正常现象。 2。2.4能力可达到设计能力。 2。3技术资料 2. 3. 1有泵的总装图或结构图，有易损配件图. 2。3. 2有使用说明书、产品合格证、质量证明书. 2 ° 3。3操作规程、维护检修规程齐全。
2o 3.4设备档案齐全，数据准确，包括： a.安装及试车验收资料； b?设备运行记录； c.历次检修及验收记录； d.设备缺陷及事故情况记录。 2。4设备及环境 2。4 ? 1设备清洁，外表无尘灰、油垢。 2。4.2基础整洁，表面无积水、杂物，环境整齐清洁。 2. 4.3进岀口阀门、法兰接口及泵体各段接合处均无泄漏。 2. 4.4轴封处泄漏不得大于： a.填料密封，初期每分钟不多于20滴，末期每分钟不多于40滴; bo机械密封，初期 应无泄漏，末期每分钟不多于5滴。 3。设备的维护 3.1日常维护 3. 1 ? 1严格按泵的操作规程启动、运行与停车，并做好运行记录. 3-1.2每次巡检检查润滑部位的润滑油是否符合规定. 3?I?3经常检查轴承温度，应不高于环境温度3亍C,滚动轴承的最高温度不得超过7 5C；经常检查电机升温。 3。lo 4每次巡检检查轴封处滴漏情况,填料密封保持每分钟10?2 0滴为宜；对于机械密封，要达到不泄漏标准. 3. 1 o 5经常观察泵的压力和电机电流是否正常和稳定，注意泵有无噪音等异常情况，发现 问题及时处理。 3.1.7 经常保持泵及周圉场地整洁，及时处理跑、冒、滴、漏。 3.1?8维修人员按时巡检，检查设备运行情况并及时处理所发现的问题. 3.3常见故障处理方法 常见故障处理方法见表2。 表
离心泵维护检修规程 编制: 张金海 审核： 吴诗发 审定： 官仁先 批准： 王勇明
1范围 本规程规定了精细化工白炭黑普通离心泵的基本要求，设备完好标准、维护检修方法和质量标准、检验、检修周期及内容、试车及验收、安全注意事项。 本规程是普通离心泵的机械检修，不包括电气的维护检修。 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 3总则 3.1设备结构简介 IJ泵系单级离心泵，其主要零部件有：泵体、泵盖、叶轮、悬架部件、中间支架、轴、联轴器等，结构为后开门式，即泵体不动，叶轮从后泵盖处取出，设置中间联轴器。详细见结构简图。 3.2设备的技术性能（见表一） 4设备完好的标准 4.1零部件完整、齐全、质量符合技术要求。 4.1.1设备零件的材料、几何尺寸、加工精度及动平衡精度符合要求。 4.1.2轴、叶轮、锁紧螺母、密封、轴套、轴承等主要零件没有影响运行的缺陷，各部件装配要求，符合设备要求和检修质量标准。 4.1.3泵的基础稳固、阀门、管道、支架等安装合理且无异常振动。 4.2设备运转正常，性能良好，能达到名牌设计能力，符合使用要求。 4.2.1泵的流量、杨程达到名牌要求能满足生产需要。 4.2.2轴承润滑良好，油温、油质正常。
4.2.3设备性能良好，运行平衡且无杂音。 4.3设备技术资料齐全、准确符合要求。 4.3.1设备的使用说明书、合格证、装箱单、安装等技术文件及档案资料齐全。 4.3.2设备的检修记录、事故、故障修理记录、调试、润滑记录等资料齐全。 4.3.3设备的结构图、主零部件及易损件图纸齐全。 4.4设备及环境整齐清洁，无跑、冒、滴、漏，符合工作要求。 4.4.1设备、管道及其周围环境整洁，无油污、灰尘、垃圾和积水，必要的标志、编号齐全，照明良好。 4.4.2设备外观无龟裂、无红袍。 4.4.3设备无跑、冒、滴、漏现象。 4.4.4设备维护所需的专用工器具、防护器材、安全设施摆放位置适当整齐。 5设备的维护 5.1日常维护 5.1.1严格执行巡回检查制度，按时填写运行、巡检记录，做到准确、齐全、整洁。 5.1.2巡回检查中发现的问题，应按化、机、电、仪各自的职责和有关维护规定及时进行处理，对有运行隐患的部位要加强检查，不能立即处理的应及时向有关负责人汇报，未处理完的缺陷应记在运行记录本上，并向下一班交待清楚。 5.1.3检查设备运行的声音、振动、运行电流、出口压力等是否正常。 5.1.4检查轴承温度、油位及密封泄漏状况等。 5.2定期维护 5.2.1定期检查轴承箱内的油质，新泵运行3000小时后应换油，以后每运转1500小时换油，换油时，应遵守三级过滤。 5.2.2定期对电气进行绝缘性能测定，发现问题及时修复。 5.2.3定期对设备的运行状况进行诊断和分析。 5.3常见故障及处理方法 一般泵的常见故障及处理方法（见表二）
多级离心泵检修方案 编制： 一审： 二审： 三审： 四审： 2010年1月12日
一、编制说明 本方案适用于以下多级泵的检修 合成界区：P2101A/B、P2102A/B、P8411A/B、104JA/B、P2204A/B 公用工程界区：消防稳压泵1#、2#、消防增压泵1#、2#、3#、2206Ja\b、 二、检修内容 1、小修 （1）更换填料或检修机械密封； （2）检查轴承、调整各部间隙及校正联轴器； （3）紧固各部位螺栓，消除运行中发生的缺陷和渗漏，更换零件； （4）检查转子轴向窜动量； （5）清扫并修理冷却水，油封和润滑系统，更换润滑油（脂）； 2、大修： （1）包括小修内容； （2）检查、调整各部位间隙及转子的径向跳动端面跳动，泵轴弯曲； （3）检查修理平衡盘与平衡环的端面接触，及各段间隙、叶轮轮壳、轴套、平衡盘轮壳、轴肩，紧固螺母的端面接触情况； （4）检查修理轴套； （5）清理、检修进口滤网，逆止阀和运行系统阀门；
（6）检查和调整泵体的水平度； （7）联轴器找正； 三、检修及质量标准： 1、检修前准备 （1）掌握运行情况，了解近期机械状况，做出检修内容的确定。 （2）备齐必要的图纸资料、数据。 （3）备齐检修工具、量具、配件及材料。 （4）切断电源，关闭进出口阀门，排净泵内介质，符合安全检修条件。 2、拆卸与检查 （1）拆除保温并打扫干净。 （2）拆除联轴节护罩及短节，并进行对中复查。 （3）拆除拆除联轴节。 （4）拆下联轴节端轴承室上盖和上轴瓦。 （5）拆下主润滑油泵组件及油箱。 （6）拆开排出端轴承室端盖和上盖。 （7）拆卸止推轴承组件及上轴瓦。 （8）拆下主油泵传动蜗杆、外防护板、止推盘、间隔套以及内防护板。（9）拆除排出端下轴瓦、挡油环和轴承座。 （10）拆下机械密封组件及水夹套壳体。 （11）拆下端盖螺栓，然后吊出端盖。 （12）拆除联轴节下轴瓦、挡油环和轴承座。 （13）拆下联轴节端机械密封组件和水夹套壳体。
多级离心泵维护检修规程 1．总则 1.1 适用范围 本规程适用于MＤI装置多级离心泵的维护和检修。对于其他型号类似的多级离心泵可作参考。 现场的多级离心泵见表1 泵的固定部分由进水段、中段、出水段、导叶、轴承体和密封装置等组成；转动部分主要由泵轴及装在轴上的数个叶轮、轴套和一个平衡轴向推力的平衡盘以及联轴器组成。叶轮多个串联工作，同一型号泵的扬程根据级数而定。泵由电动机经联轴器直接驱动。 2。完好标准 2．1 零、部件 ２。1。1 泵本体及各零、部件完整齐全。 2.1.2 各部连接螺栓齐全，连接紧固,无锈蚀。 2。１．３安全防护装置齐全、稳固。 ２．1.４压力表、电流表等仪表齐全、灵敏，量程符合规定,并定期校验。2．1．5 进、出口阀门及润滑、冷却系统管线安装整齐，标志明显，油标、油杯齐全好用。 ２.１。6 各部安装配合符合规定. ２.1．７泵体、泵座及附属管线、管件油漆完整。 ２.1。8 基础、底座完整,坚固。 2。2 运行性能 2.2.1 油路畅通，润滑良好,实行“五定”、“三级过滤"。 2.2.２压力、流量平稳，各部温度正常，电流稳定。 2。２。３运转平稳,无异常振动、杂音等不正常现象。 2。2.4 能力可达到设计能力。 2。3 技术资料 2.3.1 有泵的总装图或结构图,有易损配件图. 2。３．２有使用说明书、产品合格证、质量证明书. ２。3。3 操作规程、维护检修规程齐全。
２。3.4 设备档案齐全,数据准确，包括: a．安装及试车验收资料； ｂ. 设备运行记录; c．历次检修及验收记录； d. 设备缺陷及事故情况记录。 2。4 设备及环境 2。４．１设备清洁，外表无尘灰、油垢。 2。4.2 基础整洁，表面无积水、杂物,环境整齐清洁。 2．4.3 进出口阀门、法兰接口及泵体各段接合处均无泄漏。 2．４.4 轴封处泄漏不得大于： a. 填料密封，初期每分钟不多于20滴，末期每分钟不多于40滴； ｂ。机械密封,初期应无泄漏，末期每分钟不多于5滴。 ３。设备的维护 3.１日常维护 3.１．１严格按泵的操作规程启动、运行与停车，并做好运行记录. ３．1.2 每次巡检检查润滑部位的润滑油是否符合规定. 3.１．３经常检查轴承温度,应不高于环境温度35℃,滚动轴承的最高温度不得 超过７5℃；经常检查电机升温。 3。1。4每次巡检检查轴封处滴漏情况,填料密封保持每分钟10～２0滴为宜； 对于机械密封,要达到不泄漏标准. 3．１。５经常观察泵的压力和电机电流是否正常和稳定，注意泵有无噪音等异常情况，发现问题及时处理。 3.1.７经常保持泵及周围场地整洁,及时处理跑、冒、滴、漏。 3．１.8 维修人员按时巡检，检查设备运行情况并及时处理所发现的问题. 3．３常见故障处理方法 常见故障处理方法见表2。

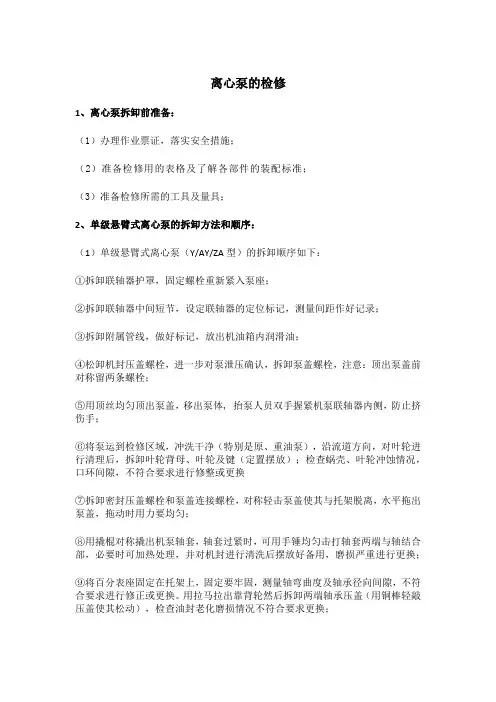

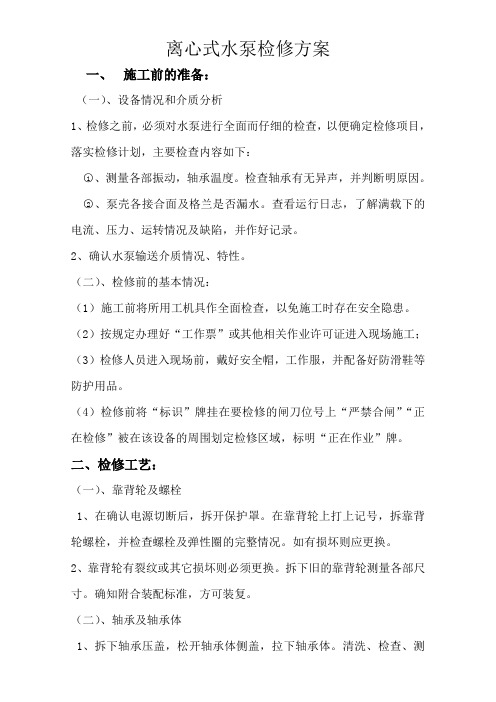

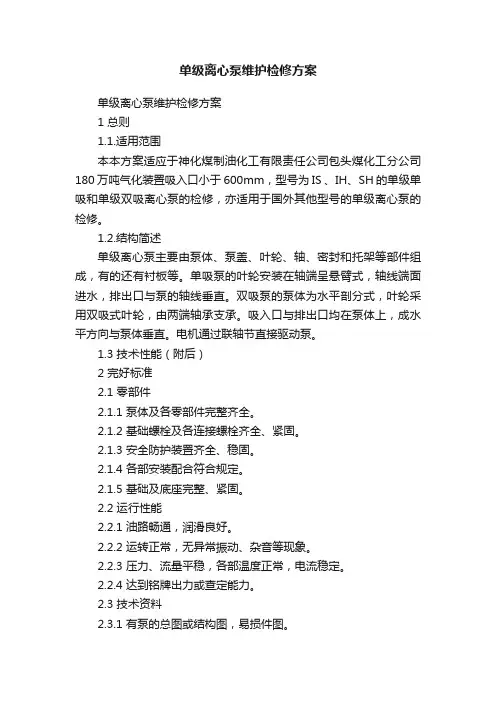

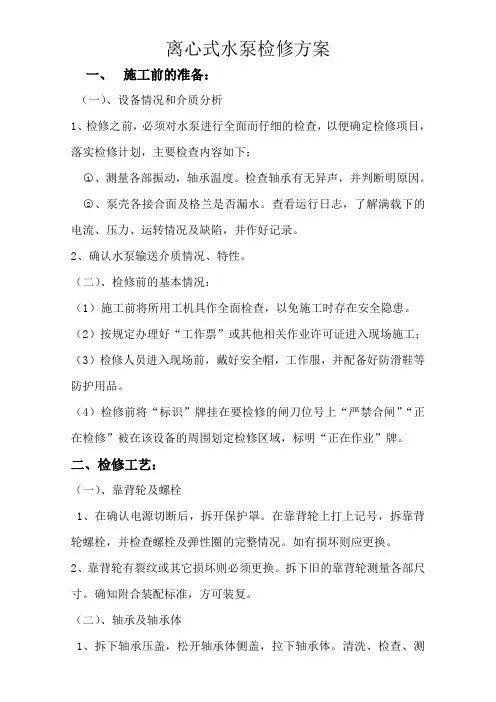

离心式水泵检修方案 一、施工前的准备： （一）、设备情况和介质分析 1、检修之前，必须对水泵进行全面而仔细的检查，以便确定检修项目，落实检修计划，主要检查内容如下： ○1、测量各部振动，轴承温度。检查轴承有无异声，并判断明原因。 ○2、泵壳各接合面及格兰是否漏水。查看运行日志，了解满载下的电流、压力、运转情况及缺陷，并作好记录。 2、确认水泵输送介质情况、特性。 （二）、检修前的基本情况： （1）施工前将所用工机具作全面检查，以免施工时存在安全隐患。（2）按规定办理好“工作票”或其他相关作业许可证进入现场施工；（3）检修人员进入现场前，戴好安全帽，工作服，并配备好防滑鞋等防护用品。 （4）检修前将“标识”牌挂在要检修的闸刀位号上“严禁合闸”“正在检修”被在该设备的周围划定检修区域，标明“正在作业”牌。二、检修工艺： （一）、靠背轮及螺栓 1、在确认电源切断后，拆开保护罩。在靠背轮上打上记号，拆靠背轮螺栓，并检查螺栓及弹性圈的完整情况。如有损坏则应更换。 2、靠背轮有裂纹或其它损坏则必须更换。拆下旧的靠背轮测量各部尺寸。确知附合装配标准，方可装复。 （二）、轴承及轴承体 1、拆下轴承压盖，松开轴承体侧盖，拉下轴承体。清洗、检查、测
