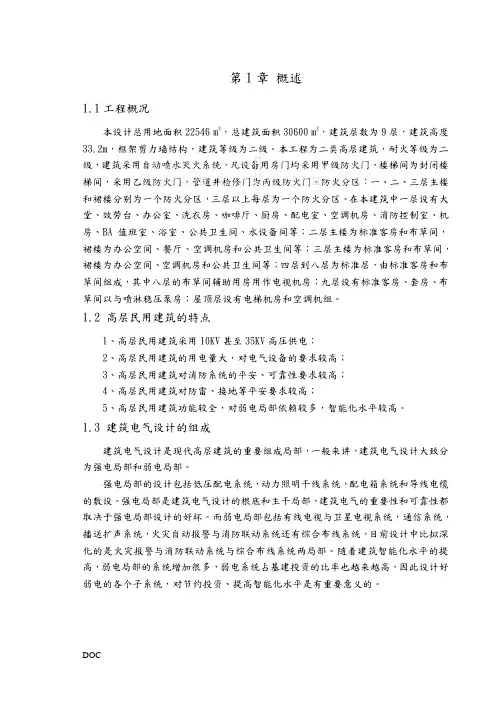

第1章概述
1.1工程概况
本设计总用地面积22546 m2，总建筑面积30600 m2，建筑层数为9层，建筑高度33.2m，框架剪力墙结构，建筑等级为二级。本工程为二类高层建筑，耐火等级为二级，建筑采用自动喷水灭火系统，凡设备用房门均采用甲级防火门，楼梯间为封闭楼梯间，采用乙级防火门，管道井检修门为丙级防火门。防火分区：一、二、三层主楼和裙楼分别为一个防火分区，三层以上每层为一个防火分区。在本建筑中一层设有大堂、服务台、办公室、洗衣房、咖啡厅、厨房、配电室、空调机房、消防控制室、电话机房、BA值班室、浴室、公共卫生间、水设备间等；二层主楼为标准客房和布草间，裙楼为办公空间、餐厅、空调机房和公共卫生间等；三层主楼为标准客房和布草间，裙楼为办公空间、空调机房和公共卫生间等；四层到八层为标准层，由标准客房和布草间组成，其中八层的布草间辅助用房用作电视机房；九层设有标准客房、套房、布草间以及喷淋稳压泵房；屋顶层设有电梯机房和空调机组。
1.2 高层民用建筑的特点
1、高层民用建筑采用10KV甚至35KV高压供电；
2、高层民用建筑的用电量大，对电气设备的要求较高；
3、高层民用建筑对消防系统的安全、可靠性要求较高；
4、高层民用建筑对防雷、接地等安全要求较高；
5、高层民用建筑功能较全，对弱电部分依赖较多，智能化水平较高。
1.3 建筑电气设计的组成
建筑电气设计是现代高层建筑的重要组成部分，一般来讲，建筑电气设计大致分为强电部分和弱电部分。
强电部分的设计包括低压配电系统，动力照明干线系统，配电箱系统和导线电缆的敷设。强电部分是建筑电气设计的基础和主干部分，建筑电气的重要性和可靠性都取决于强电部分设计的好坏。而弱电部分包括有线电视及卫星电视系统，通信系统，广播扩声系统，火灾自动报警与消防联动系统还有综合布线系统，目前设计中比较深化的是火灾报警及消防联动系统与综合布线系统两部分。随着建筑智能化水平的提高，弱电部分的系统增加很多，弱电系统占基建投资的比率也越来越高，因此设计好弱电的各个子系统，对节约投资、提高智能化水平是有重要意义的。
第2章供配电系统的设计
2.1负荷分级及各级负荷的供电措施
用电负荷应根据供电可靠性及中断供电在政治、经济上所造成的损失或影响的程度，分为一级负荷、二级负荷及三级负荷。
1.符合下列情况之一时，应为一级负荷：
1）中断供电将造成人身伤亡时。
2）中断供电将在政治、经济上造成重大影响或损失时。
3）中断供电将影响有重大政治、经济意义的用电单位的正常工作，或造成公共场所秩序严重混乱时。例如：重要通信枢纽、重要交通枢纽、重要的经济信息中心、特级或甲级体育建筑、国宾馆、国家级及承担重大国事活动的会堂以及经常用于重要国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。在一级负荷中，当中断供电后将影响实时处理重要的计算机及计算机网络正常工作以及特别重要场所中不允许中断供电的负荷，为特别重要的负荷。
2 符合下列情况之一时，应为二级负荷：
1）中断供电将造成较大政治影响时。
2）中断供电将造成较大经济损失时。
3）中断供电将影响重要用电单位的正常工作，或造成公共场所秩序混乱时。
3 不属于一级负荷和二级负荷的用电负荷应为三级负荷。
1、一级负荷的供电电源应符合下列要求：
一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源应不致同时受到破坏。而且当一个电源中断供电时，另一个电源应能承担本用户的全部一级负荷设备的供电。一级负荷容量较大或有10KV用电设备时，应采用两路10KV或35KV电源。如一级负荷容量不大时，应优先采用从电力系统或临近单位取得第二低压电源，亦可采用应急发电机组。如一级负荷仅为电信或照明负荷时，宜采用不间断电源UPS或EPS作为备用电源。一级负荷用户的变配电室内的高低压配电系统，均应采用单母线分段系统。分列运行互为备用。一级负荷设备应采用双电源供电，并在最末一级配电装置处自动切换。一级负荷中的特别重要负荷，尚应增设应急电源，并严禁将其他负荷接入应急供电系统。
2、二级负荷对供电电源的要求
二级负荷的供电系统，宜由两回线路供电。供电变压器也应有
两台。在其中一回路或一台变压器发生常见故障时，二级负荷应不致中断供电，或中断后能迅速恢复供电。在负荷较小或地区供电条件困难时，二级负荷可由一回路6kV及以上专用的架空线路或电缆供电。当采用架空线时，可为一回路架空线供电；当采用电缆线路时，应采用两根电缆组成的线路供电，其每根电缆应能承受100%的二级负荷。
3、三级负荷对供电电源的要求
三级负荷对供电无特殊要求。
2.2低压配电系统的接地型式
低压配电系统的接地型式分为TN系统（系统中性点直接接地，所有设备的外漏可导电部分均接公共的保护线或公共的保护中性线）、TT系统（系统中性点直接接地，而其中设备的外漏可导电部分均各自经PE线单独接地）和IT系统（系统中性点不接地，或经高阻抗接地）。而TN系统又可分为TN-C系统、TN-S系统、和TN-C-S 系统。
1. TN-C系统
N线和PE线全部合为一根PEN线。PEN线中可有电流通过，因此对某接PEN线的设备产生电磁干扰。如果PEN线断线，可使接PEN 线的外漏可导电部分带电而造成人身触电危险。该系统由于PE线和N线合为一根，因而节约了有色金属和投资，较为经济。TN-C系统在我国低压配电系统中应用最为普遍，但不适于对安全和抗电磁干扰要求高的场所。
2. TN-S系统
其中的N线与PE线全部分开，设备的外露可导电部分均接PE 线。由于PE线中无电流通过，因此设备之间不会产生电磁干扰。PE 线断线时，正常情况下不会使接PE线的设备外露可导电部分带电。该系统较之TN-C系统在有色金属消耗量和投资方面有所增加。TN-S 系统主要用于对安全要求较高（如潮湿易触电的浴室和居民住宅等）的场所及对抗电磁干扰要求高的场所。
3. TN-C-S系统
该系统的前一部分全部为TN-C系统，而后面有一部分为TN-C 系统，有一部分则为TN-S系统，其中设备的外漏可导电部分接PEN 线或PE线。该系统综合了TN-C系统和TN-S系统的特点，因此比较灵活。
2.3 配电系统的一般原则
配电系统设计应满足供电可靠性和电压质量的要求。配电系统以三级保护为宜。系统结构不宜复杂，在操作安全、检修方便的前提下，应有一定的灵活性。配电线路或配电室及配电箱应设置在负荷中心，以最大限度地减小导线截面，降低电能损耗。同一线路上的用电设备性质应相同或接近；不同性质的用电设备应由不同的分支线路供电。
在供电线路中，如果安装有冲击负荷大的用电设备或设备容量较大（10KW以上），应由单独支路供电。在三相供电线路中，单相负荷应均衡分配到三相上，当单相负荷的总计算容量小于计算范围内三相对称负荷总计算容量的15%时，全部按三相对称负荷计算；当超过15%时，应将单相负荷换算为等效三相负荷，再与三相负荷相加。
在配电系统中的配电屏、箱应留有适当的备用回路。选择导线截面也应适当留有余量。
2.4本设计的供配电系统
根据2.1、2.2、2.3的规定，在本酒店的设计中，根据负荷等级的分类中“中断供电将造成人身伤亡”规定，消防控制室、消防泵、喷淋泵、消防电梯、送风排烟风机、应急照明等消防设施归为一级负荷；因本建筑为二级建筑，故普通电梯、生活水泵、大堂照明、弱电机房及办公空间归为二级负荷；而客房照明归为三级负荷，但可以有选择性的归为二级负荷。
配电室配电系统采用单母线分段制并互相联络，同时设置应急母线，应急母线与柴油发电机连接，并与2#电源连通运行。一级负荷接在应急母线和1#母线上，同时运行，互为备用。二级负荷分别接在1#和2#母线上，同时运行，互为备用，三级负荷平均分配分别接在两路电源上。两段母线互相联络，当一路电源停止供电时，可用中间联络有选择的接通部分三级负荷。
低压配电系统的接地型式采用TN-C-S系统。低压进线采用TN-C 系统，即三相四线入户，低压配电系统采用TN -S系统，即三相五线制人三相配电箱。每个客房采用单独的单相配电箱，三线入户即一根相线、一根N线和一根PE线。
本工程供电根据实际情况裙楼采用树干式，主楼采用分区树干式供电，每个楼层设置一个主配电箱，再根据深入负荷中心的要求
设置分配电箱。其中客房层为每个客房一个终端箱，采用单相引入，在客房层的楼层配电箱平均分配使三相平衡，其它层终端箱三相引入，在终端箱三相平衡。
2.5负荷计算
2.5.1负荷计算的方法
负荷计算的方法主要有：需要系数法、利用系数法和二项式法。需要系数法就是用设备功率乘以需要系数或同时系数，直接求出计算负荷，这种方法最为简便，应用最广。利用系数法是以概率论为理论基础提出的，计算结果比较接近实际，但因利用系数实测与统计较难，在民用建筑电气中一般不用。二项式法的应用局限性较大，但在确定设备台数较少而容量差别较大的分支干线的计算负荷时较为合理。另外负荷计算在设计初步时还会用到单位面积功率密度法，单位面积功率密度法就是查表确定建筑物单位面积上的用电负荷，各类建筑物的用电指标如表2-1所示：
建筑类别用电指标（ W/
㎡）
建筑类别
用电指标（ W/
㎡）
公寓30～50 医院40～70 旅馆40～70 高等学校20～40 办公40～80 中小学12～20
商业一般：40～80
展览馆50～80 大中型：70～
130
体育40～70 演播室250～500
剧场50～80 汽车库8～15
在本设计中，由于需要系数法的简便性和广泛性，因此在负荷计算的过程中采用需要系数法。需要系数法计算计算三相负荷公式如下：
Pjs=K x Pe
式中 P js—用电设备总的有功计算负荷；
Pe —用电设备总的设备容量；
Kx —用电设备的需要系数；
Q js—用电设备的无功计算负荷；
tanφ—对应于设备的cosφ的正切值；
cosφ—用电设备的功率因数；
S js—用电设备的视在计算负荷；
I js—用电设备的计算电流；
U N—用电设备的额定电压。
如果设备为单相负荷，则等效三相设备容量Pe应按最大负荷相所接单相设备容量Pe的3倍计算。
2.5.2本酒店负荷计算
1.标准层照明负荷计算
已知标准层每个终端配电箱均为单相负荷，其中每个标准客房设备容量2.4KW，布草间用房为2.32KW。标准层有25个标准客房，1个布草间用房。取所有房间用电设备的需要系数为1，即房间用电设备的计算负荷等于设备容量。由标准层的系统图可知最大单相负荷为L1相，为21.6KW，所以楼层等效三相负荷
Pe=3Pe max=3x21.6KW=64.8KW
楼层配电箱需要系数Kx取0.8，所以
Pjs=K x Pe=
2.首层照明负荷计算
首层照明配电终端箱为三相引入，在终端箱进行三相平衡，所以楼层配电箱的负荷为各个配电箱的容量直接相加。由首层平面图可知三个配电箱的三相负荷分别为8.22KW、8.4KW、9.99KW，所以楼层配电箱的容量
Pe=8.22+8.4+9.99=26.61KW
需要系数取1.0，所以
Pjs=K x Pe=
其它各层的负荷计算方法均与此相同。
2.6电气设备的选择
2.6.1导线的选择
1、导体材料的选择
从节能角度看，为了减少电能传输时在线路上的电能损耗，则要减少导体的阻抗，所以使用铜比使用铝要好。
2、导线绝缘及护套的选择
⑴电力电缆
交联聚乙烯绝缘聚氯乙烯护套（YJV）的电力电缆：允许温升高，载流量大，其制造工艺简单，没有敷设高差的限制。重量较轻，弯
曲性能好，具有内铠装结构，使铠装不易腐蚀。能耐油和酸碱性的腐蚀，而且还具有不延燃的特性，可适用于有火灾发生的环境。同时，该电缆还具有不吸水的特性，适用用于潮湿、积水或水中敷设。
⑵导线
塑料绝缘导线：其绝缘性能好，制造工艺简单，价格比较便宜。
导体截面的选择，应符合下列要求：
1）按敷设方式、环境条件确定的导体截面其导体载流量不应小于计算电流；
2）线路电压损失不应超过允许值；
3）导体应满足动稳定与热稳定的要求；
4）导体最小截面应满足机械强度的要求。
电流通过导线时，要产生电能损耗，使导线发热。当裸导线的温度过高时，会使其接头处的氧化加剧，增大接触电阻，使之进一步氧化，如此恶性循环，甚至可发展到断线。若绝缘导线和电缆的温度过高时，可使绝缘损坏，甚至引起火灾。因此规定了不同材料和绝缘导线的允许载流量。在这个允许载流量范围内运行，导线的升温不会超过允许值。
按发热条件选择三相系统中的相线截面时，应使其允许载流量
I al不小于通过相线的计算电流Ijs。
1、中性线截面的选择
三相四线制系统中的中性线，要考虑不平衡电流和零序电流以及谐波电流的影响。
1）一般三相四线制系统中的中性线截面应不小于相线截面的一半。
2）有三相四线制引出的两相三线制和单相线路，因中性线电流和相线电流相等，故中性线截面和相线截面相同。
3）如果三相四线制线路的三次谐波电流相当突出，该谐波电流回流过中性线，此时中性线截面应不小于相线截面。
2、保护线截面的选择
保护线截面要满足短路热稳定的要求，按GB50054-95低压配电设计规范规定：
1）当相线截面小于16mm2时，保护线截面应不小于相线截面。
2）当相线截面不大于35mm2且大于16mm2时，保护线截面应不小于相线截面。
3）当相线截面大于35mm2时，保护线截面应不小于相线截面的一半。
根据以上的规定，本设计中所有导线、电缆全部选用铜芯。电力电缆除消防用电缆用ZR-YJV型电力电缆外，其它电缆均选用YJV 电力电缆，竖向电缆选用抗拉型YJV32电力电缆；导线选用塑料绝缘导线。导线截面的选择按照允许载流量的原则选用且符合以上要求，当相线截面不大于35mm2时，各保护线截面和相线截面相同；当相线截面大于35mm2时，各保护线截面至少为相线截面的一半。从楼层配电箱到标准客房选用4mm2的导线，配电间到标准层配电箱选用YJV32-5x25的电缆。其它各设备的导线截面选择详见低压配电系统图。
2.6.2低压断路器的选择
选择低压断路器时满足下列条件：
1.低压断路器的额定电压不小于保护线路的额定电压。
2.断路器的额定电流不小于它所安装的脱扣器的额定电流。
3.过流脱扣器的额定电流应不小于线路的计算电流。
同时，还应按照以下原则选择：
1.断路器的额定短路通断能力不小于线路中最大短路电流。
2.断路器欠电压脱扣器额定电压等于线路额定电压。
3.选择配电断路器需考虑短延时，短路通断能力和延时梯级的配合。
4.选择电动机保护用断路器需考虑电动机的起动电流并使其在起动时间内不动作。笼型感应电动机的起动电流按8～15倍额定电流计算。
5.直流快速断路器需考虑过电流脱扣器的动作方向（极性）、短路电流上升率d i/d t。
6.漏电保护断路器需选择合理的漏电动作电流和漏电不动作电流。注意能否断开短路电流，如不能断开短路电流则需和适当的熔断器配合使用。
本设计根据以上选用要求及断路器的参数，终端配电箱中选用广州真善美公司的小型断路器，其中照明线路选用1P小型断路器，
插座等回路选用带漏电保护的2P小型断路器。1P小型断路器的型号说明、适用范围及参数如下：
带漏电保护的2P小型断路器的型号说明、应用及技术参数如下：
主楼2到9层楼层配电箱为单相出线，并且每路的负荷仅为2.4KW，所以2到9层的楼层配电箱中出线断路器也可选用小型断路器。本设计选择正泰公司的NB1-63系列小型断路器，应用范围、型号说明及技术参数如下：
1 应用范围
NB1-63小型断路器适用于交流
50/60Hz交流
400V及以下，额定电流至63A线路
的过载及
短路保护之用，也可以在正常情况
下作为线
路的不频繁操作转换之用。
主楼一层和裙楼的配电箱均为三相出线，并且后面所接终端配电箱负荷较大，所以主楼一层和裙楼的楼层配电箱中出线断路器选用塑壳式断路器。本设计选择正泰公司的NM8系列塑壳式断路器，适用范围、规格及技术参数如下所示：
1 适用范围
NM8系列主要用于交流50/60Hz，额定电压690V及以下，额定工作电流1250A及以下的电路中作接通，分断及承载额定工作电流，能在线路和用电设备发生过载、短路、欠压的情况下对线路和用
电设备进行可靠的保护，并能用作电动机的不频繁启动，可横装壳架等级额定电
流代号
壳架等级额定电流
（A）
额定工作电流（A）
A 100 16、20、25、32、40、50、
63、80、100
B 250（包含160壳架100、160、200、250
等级）
C 630（包含400壳架
等级）
250、315、350、400、500、
630
D 1250* 630*、800*、1000*、1250*
低压断路器整定电流的选择以大于线路的计算电流小于线路的载流量为原则，在本设计中客房的整定值以稍大于计算电流选择，办公室和其他地方的整定电流按小于载流量选择，断路器的整定电流见低压配电箱系统图。
2.6.3低压配电箱的选择
在本设计中，终端箱有两种：单相终端箱和三相终端箱。在客房使用单相终端箱，办公空间及其他的空间选用三相终端箱。根据各配电箱中的回路数、额定电流、额定电压，并结合配电箱的特点，本设计中单相终端箱选用ABB公司的ACM系列单相配电箱，嵌墙式安装，产品特点、技术参数、型号说明及安装尺寸如下：产品特点：
技术参数：
安装尺寸：
三相终端箱及楼层配电箱选用ABB公司的SDB系列三相配电箱，产品特点、技术参数、型号说明及安装尺寸如下：
产品特点：
ABB 的SDB系列三相配电箱的设计特点在于具有宽阔的接线空间、易于识别的线路标记、箱可从箱侧、顶或底面做多方向的
扩展，其设计概念在于为客户及设计人员提供可行之有效的方
案。
技术参数：
安装尺寸：
2.6.4双电源自动转换开关的选择
在本设计中，主楼一层、裙楼照明及消防配电箱等处负荷等级较高，供电采用双电源一备一用方式，在这些地方需要用双电源自动转换开关，在此选用正泰公司的NZ1B系列双电源自动转换开关。NZ1B系列双电源自动转换开关的适用范围及型号说明如下：
1 适用范围：
NZ1B系列双电源自动转换开关电器适用于50/60Hz，额定电压690V及以下，额定电流从6A到800A的三相四线双回路供电电网中，检测电源的过电压、欠电压、断相状况，并将一个或几个负载电路从一个电源接至另一个电源，以保证负荷电路的正常供电。
产品用于工业、商业、高层建筑和民用住宅等各种场所。
2.6.5低压配电柜的选择
GGD型低压固定组合式开关柜适用于交流50～60Hz，额定工作电压380V，额定工作电流至3150A的配电系统中作为动力、照明及配电设备的电能转化、分配及控制之用。
GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF 冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂家配套供货，以保证柜体的精度和质量，通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。
GGD柜设计时充分考虑到柜体运行的散热问题，在柜体上下端均有散热槽孔，当柜内电器元件发热后，热量上升，通过上侧的槽孔排出，而冷风不断地由下端的槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热目的。
柜门用转轴式活动铰链与构架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了们的防护等级。装有电器元件的仪表门用多股软铜线与构架相连，整柜构成完整的接地保护电路。
GGD型柜的进线方式有常用的上、下侧进线，同时也设计了由柜顶左、中、右三个位置上进线及柜后进线方式。柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶四角有吊环，用于起吊和装运。
根据用户选用GGD型柜时配套的需要，产品包括了GGJ型无功补偿柜的设计方案，供设计选用，柜的外型尺寸基本与GGD柜相同。
GGD型低压配电柜的技术参数如表2-2所示：
型号额定电
压（V）额定电流（A）额定短路
开端电流
（KA）
额定短
时耐受
电流
（KA）
额定峰
值耐受
电流
（KA）
GGD1 380 A 1000 15 15 30
B 600(630)
C 400
GGD2 380 A 1500(1600) 30 30 63
B 1000
C
GGD3 380 A 3150 50 50 105
B 2500
C 2000
GGD型柜的尺寸图如下：
第3章照明系统的设计
3.1照明系统的设计要求
1.在进行照明设计时，应根据视觉要求、作业性质和环境条件，通过对光源和灯具的选择和配置，使工作区或空间具备合理的照度和显色性，适宜的亮度分布以及舒适的视觉环境。
2.在确定照明方案时，应考虑不同类型建筑对照明的特殊要求，处理好电气照明与天然采光的关系；采用高光效光源、灯具与追求照明效果的关系；合理使用建设资金与采用高性能标准光源灯具等技术经济效益的关系。
3.电气照明设计应考虑下列要素：
1）有利于对人的活动安全、舒适和正确识别周围环境，避免人与光环境之间失去协调性。
2）重视空间的视场清晰度，消除不必要的阴影，控制光热和紫外线辐射对人和物产生的不利影响。
3）创造适宜的亮度分布和照度水平，限制眩光对人的不舒适影响。
4）处理好光源色温与显色性的关系；一般显色指数与特殊显色指数的色差关系，避免产生视觉心理上的不和谐。
5）有效利用自然光，合理选择照明方式和控制照明区域，降低电能消耗。
国家规范标准对宾馆的电气设计要求如下：
1. 旅馆照明宜选用显色性较好、光效较高的暖色光源，大多数场所的光源应能满足调光要求。
2. 大门厅照明应提高垂直照度，并宜随室内照度(受天然光影响)的变化而调节灯光或采用分路控制方式。门厅照明应满足客人阅读报刊所需要的照度要求。
3. 大宴会厅照明应采用调光方式，设计照度需考虑满足彩色电视转播的要求。宜设置小型演出用的可自由升降的灯光吊杆。灯光
控制应可在厅内和灯光控制室两地操作。
4. 设有红外无线同声传译系统的多功能厅照明，当采用热辐射光源时，其照度不宜大于5001x。
5. 屋顶旋转厅的照度，在观景时不宜低于0.51x。
6. 客房床头照明宜采用调光方式，客房的通道上宜设有备用照明。
7. 客房照明应防止不舒适眩光和光幕反射，设置在写字台上的灯具亮度不应大于510cd/m2。
8. 客房穿衣镜和卫生间内化妆镜的照明，其灯具应安装在视野立体角60°以外(即水平视线与镜面相交一点为中心，半径大于300mm)，灯具亮度不宜大于2100cd/m2。当用照度计的光检测器贴靠在灯具上测量，其照度不宜大于65001x。邻近化妆镜的墙面反射系数不宜低于50%。卫生间照明的控制宜设在卫生间门外。
9. 卫生间内如需要设置红外或远红外供暖设施时，其功率不宜大于300W，并应配置0～30min定时开关。
10. 客房的进门处宜设有切断除冰柜、通道灯以外的全部电源的节能控制器。
11. 旅馆的公共大厅、门厅、休息厅、大楼梯厅、公共走道、客房层走道以及室外庭园等场所的照明，宜在服务台)处进行集中遥控，但客房层走道照明亦可就地控制。
12. 旅馆的疏散楼梯间应采用应急照明，可与楼层标志灯结合设计。
13. 旅馆的休息厅、餐厅、茶室、咖啡厅、快餐厅等宜设有地面插座及灯光广告用插座。
14. 室外网球场或游泳池，宜设有正常照明，同时应设置杀虫灯(或杀虫器)。
15.地下车库出入口处应设有适应区照明。
1.室内照明光源的确定，应根据使用场所的不同，合理地选择光源的光效、显色性、寿命、启动点燃和再点燃时间等光电特性指标，以及环境条件对光源光电参数的影响。
2.室内照明应优先采用高光效光源和高效灯具。在有防止电磁波干扰或室内装修设计需要的场所，可选用卤钨灯或普通白炽灯光源。
3. 有显色性要求的室内场所不宜选用汞灯、钠灯等作为主要照
明光源。
4.室内一般照明宜采用同一类型的光源。当有装饰性或功能性
要求时，亦可采用不同种类的光源。
5.在选择灯具时，应根据环境条件和使用特点，合理地选定灯
具的光强分布、效率、遮光角、类型、造型尺度以及灯的表观颜色
等。
6.对于功能性照明，宜采用直接照明和选用开敞式灯具。
7.在高空安装的灯具，如楼梯大吊灯、室内花园高挂灯、多功
能厅组合灯以及景观照明和障碍标志灯等不便检修和维护的场所，
宜采用长寿命光源或采取延长光源寿命的措施。
8.在选择灯具时，应考虑灯具的允许距高比。
因客房主要为局部照明，且照明主要是为营造气氛，所以客房
内灯具选用河南郑州华丽装饰工程灯具公司的系列产品，具体如下
床头灯：B-015 1x40W 镜灯：B-081 1x60W
电视灯：B-032 1x40W 落地灯：Z-007 1x60W
过道灯：X-010 1x40W 衣柜灯：R-002 1x20W
台灯：T-015 1x40W 落地灯：Z-007 1x60W
大堂选用吊灯D-034及筒灯均匀布置，客房走廊选用顺德区进
化灯具照明厂的金属卤钨筒灯，功率为1x70W ，一层走廊选用长格栅
灯、办公室选用吊式双管荧光灯，功率2x32W ，其它灯具的选择见照
明平面图。
3.2照度计算
照度计算，就是根据初步拟定的照明方案计算工作面上的照度，
检验是否符合照度标准的要求。可以在初步确定灯具类型、功率和
悬挂高度后，根据工作面上的照度标准值来计算灯具数目、确定布
灯方案。根据规范标准，本设计的照度计算标准如下：
另外，办公室参考面0.8m ，照度标准300lx ；消防控制室、值
班室、配电室、机房等照度标准为100lx 。
照度计算的方法有利用系数法、概算曲线法、比功率法和逐点
计算法，由于利用系数法在实际工程中较普遍，所以在此用需要系
数法进行照度计算。
计算公式： Eav A
N s U K ?=Φ??
式中： N ——灯具数量，套；
E av ——工作面平均照度，lx ；
A ——工作面面积，2m ；
Φs ——每个灯具中光源的额定总光通量，lm ；
U ——利用系数；
K ——维护系数，见表3-1。 环境污染特征 工作房间或场所示例 维护系数 灯具擦洗次数
（次/年）
清洁 办公室、阅览室、仪器、仪表装配车间
0. 8 2
一般 商店营业厅、影剧院观众厅、机加工车间
0.7 2
污染严重 铸工、铸工车间、厨房 0.6 3
室外 道路和广场 0.7 2 以一层办公室为例进行计算。对于一层办公室，房间长7.15m ，
宽3.55m ，高3.3m 。该房间光源选用飞利浦T8三基色36W 直管荧光
灯（光通量为3350lm ），单个灯具内安装两个光源，简易吊链安装，
安装高度2.8m ，该层房间内的各表面的反射比和室内空间的划分见
下图：
1） 求空间系数
2） 求顶棚有效反射比
()()()()()()=??+??+????+???+??==∑∑2
55.35.0215.75.055.315.7255.35.05.0215.75.05.055.315.78.0i i i
A A
ρρ0.71 ∴=??+?-??=+-=55
.315.771.01.3671.01.3655.315.771.000A A A A s s cc ρρρρ0.62 3） 求地板空间有效反射比
()()()()()()=??+??+????+???+??=2
55.38.0215.78.055.315.7255.38.03.0215.78.03.055.315.71.0ρ0.18 =??+?-??=55
.315.718.01.3618.01.3655.315.718.0fc ρ0.13 4） 根据RCR=4,ρW =0.5, ρCC =0.7,查相关资料可得 U=0.61
根据RCR=5,ρW =0.5, ρCC =0.7,查相关资料可得 U=0.55
用内插法可得：RCR=4.2时U=0.598
5） 因为fc ρ≠0.2，按fc ρ=0.1，查表得修正系数为0.96。
所以U=
6）该套间的灯具套数为：
查得维护系数K=0.8，s =3350lm
平均照度为：
满足照度要求，所以办公室安装灯具三个，安装功率219W。
其它房间的照度计算方法与此相同，在此不再一一计算。
因客房主要为局部照明，且照明主要是为营造气氛，所以客房的照明不进行照度计算，只按照衬托气氛的原则进行灯具的布置。
本设计具体灯具布置见照明平面图。
3.3应急照明的设计
本建筑为宾馆建筑，应急照明主要考虑火灾备用照明和疏散照明。
1、应急照明作为正常照明的一部分同时使用时，应有单独的控制开关，且控制开关面板宜与一般照明开关面板相区别或选用带指示灯型。
2、应急照明不作为正常照明的一部分同时使用时，当正常照明因故停电，应急照明电源宜自动投入。
3、公共场所的安全出口、疏散出口应设指示灯。
4、疏散应急照明宜设在墙面或顶棚上，安全出口标志宜设在出口的顶部，疏散走道的指示标志宜设在疏散走道及其拐角处距地面1.00m以下的墙上，走道疏散标志灯的间距不应大于20m。
5、应急照明和疏散指示标志，可采用蓄电池作备用电源，且连续供电时间不应少于30min。
根据应急照明的设计要求，本设计中的应急照明设计如下：
在每个客房布置一个应急照明灯，平时不用，当火灾或普通照明电源发生故障时通过楼层的应急照明箱启动；在客房层走廊应急灯与普通照明同时工作，应急照明灯采用自带蓄电池的筒灯，由楼层应急箱引出，由箱中的断路器控制；在办公室及餐厅等场所，应急灯采用浮充电应急灯，电源引自普通照明箱，蓄电池要求连续工作时间不少于30min；一层走廊及竖向楼梯间的照明均引自消防电源照明配电箱。疏散指示灯采用自带蓄电池型，距地0.5m墙上暗装，安全出口灯在门上100暗装。灯具的安装位置见平面图。
第4章防雷与接地系统的设计
4.1一般规定
建筑物的防雷设计，应根据国家标准《建筑防雷规范》进行设
置。设置的目的是为了保证建筑物内的人身安全；防止直击雷破坏
建筑物，保护建筑物内部的危险物品、贵重物品、机电设备、易燃
物品、电器设备不致因雷击而烧毁和损坏。在建筑物供配电设计中，防雷接地系统设计占有重要的地位，因为它关系到供电系统的可靠
性，安全性。不管哪类建筑物，在供电设计中都应该包含防雷接地
系统设计。
建筑物年预计雷击次数应按下式确定：
式中 N —建筑物预计雷击次数（次/a ）;
K —校正系数，在一般情况下取1，在下列情况下取相应
数值：位于旷野孤立的建筑物取2；金属屋面的砖木结构建筑物
取1.7；位于河边、湖边、山坡下或山地中土壤电阻率较小处地
下水露头处、土山顶部、山谷风口等处的建筑物，以及特别潮湿
的建筑物取1.5；
g N —建筑物所处地区雷击大地的年平均密度[次/（km 2·a ）]；
e A —与建筑物截收相同雷击次数的等效面积（km 2）。
其中雷击大地的年平均密度Ng 按下式计算：
式中 Td ——年平均雷暴日。
当建筑物的高H 小于100m 时，其每边的扩大宽度和等效面积应
按下列公式计算确定： (200)H H -e A =[LW+2（L+W ）·)200(H H -+)200(H H -π]·10-6
式中 D ——建筑物每边的扩大宽度（m ） ；
L 、W 、H ——建筑物的长、宽、高（m ）；
此工程所在地为上海，此地年平均雷暴日为30.1d/a ，建筑物长
L=57.85m,W=17.65m,H=33.2m 。所以
1.30.024g d N T = = [次/（km 2·a ）]
e A =[LW+2（L+W ）·)200(H H -+)200(H H -π]·10-6=[)2.33200(2.33-?
=0.030 km 2
此酒店位于河边，所以校正系数取1.5，故
c g A kN N ==
4.2建筑物的防雷分类
随着我国城镇建设大发展，住宅建筑多样化、高层化、集群（小区）化是必然趋势。因此，完整的住宅电气设计是指由用户到小区建筑群所涉及的相关电气设计。需要强调的是，现代住宅电气设计，无论思想、技术、产品选择等诸方面，与传统大相径庭。 本论文主要阐述了某市某小区多层住宅楼的各系统电气设计的设计依据、原则和方法及设计选择的结论。主要包括强电和弱电设计，其中强电包括：住宅用电负荷计算；照明配电平面图设计（包括照明及插座的设计）；配电系统图设计；防雷与重复接地布置图设计；电气设计说明。弱电包括：弱电平面图设计（包括电视、电话、网络、可视对讲的设计）；弱电系统图设计。 关键词：配电系统，照明，负荷，防雷接地，有线电视，电话，网络
第一章绪论 (1) 1.1 建筑电气概况 (1) 1.2 设计原则 (1) 1.3 设计内容 (2) 第二章配电平面布置的设计 (4) 2.1 照明设计概述 (4) 2.2 照明设计的一般规定 (4) 2.3 照明设计的计算 (6) 第三章供配电系统的设计 (8) 3.1 供配电系统的概述 (8) 3.2 负荷的分级及要求 (8) 3.2.1 负荷分级的相关规范 (8) 3.2.2 本工程的负荷情况 (9) 3.3 建筑供配电的负荷计算 (9) 3.4 建筑供配电系统的设计 (10) 3.4.1 基本规定 (10) 3.4.2 住宅配电系统 (10) 第四章防雷及接地系统的设计 (12) 4.1 概述 (12) 4.2 防雷的措施 (12) 4.3 防雷接地的设计 (13) 4.4 接地及安全措施 (14) 4.5 其他 (14) 第五章有线电视系统的设计 (15) 5.1 一般规定及设计原则 (15) 5.1.1 一般规定 (15) 5.1.2 设计原则 (15) 5.2 线路敷设 (16) 第六章可视对讲系统的设计 (17) 6.1 概述 (17) 6.2 系统结构和功能 (17) 6.2.1 小区可视对讲系统设计的描述 (17) 6.2.2 本对讲系统功能简介 (17) 6.2.3 可视对讲系统方案及型材的选择 (18) 6.2.4 设备的安装 (19) 第七章综合布线及电话系统设计 (20) 7.1 概述 (20) 7.2 网络综合布线的设计 (20) 7.3 电话系统的设计 (22) 7.3.1 系统概述 (22) 7.3.2 线路设计 (22) 致谢 (23) 参考文献 (25)
安全防范系统课程设计任务书 一、课程设计的目的 智能建筑是以建筑环境为平台，运用系统工程、系统集成等先进的科学原理和技术，通过对建筑物的结构（建筑环境结构）、系统（各应用系统）、服务（用户需求服务）、管理（物业管理）以及他们之间的内在联系进行最优化设计，而获得一个投资合理、高效、幽雅舒适、便利快捷、高度安全的环境空间。 通过课程设计，使学生了解和掌握各种安全技术防范系统的工作原理、控制要求和适用场合，了解和掌握安全技术防范各子系统的设计方法、设计依据和设计步骤。 二、课程设计要求 以一单体建筑为设计对象，通过运用所学的《安全防范系统》的相关知识，完成该建筑安全防范系统的方案及相关系统设计。 课程设计报告的具体要求： 1.熟悉安全防范系统的常用规范，通过各种渠道收集相关资料；综合运用所学基础理论知识和专业知识，独立分析和解决安全防范系统工程设计中一般工程技术问题； 2.具有将《安全防范系统》课程所学理论知识综合应用于工程实践的能力，提高绘制工程图，增强作为现代建筑电气工程师应具备的基本技能。 3.了解建筑安全防范系统设计程序，能使用手册、标准图集和产品样本，了解有关的设计规范。 4.能多角度观察问题和抓住工程技术关键，通过社会调研，收集资料，提出新的设计方案和设计思路，在设计中得到体现。 5.掌握建筑安全防范系统设计的原理、方法，能正确表达设计意图。 三、课程设计任务及工作量的要求〔包括课程设计计算说明书、图纸、实物样品等要求〕 课程设计任务及工作量如下： 1.建筑安全防范系统的整体系统框架图。 2.建筑的各楼层的安防布防图。 3.各安防子系统的系统配置图。 4.安全防范系统方案设计书（含：系统总体规划、各安防子系统设计、系统联动设计及主要设备配置方案）。 四、设计步骤和方法 以某一建筑为设计对象，进行智能建筑安全防范系统的设计。包括视频监控、楼宇对讲、入侵报警、出入口控制、电子巡更、停车场管理、一卡通等方面。
摘要 本设计主要阐述了现代化小区各系统电气设计的设计依据、原则和方法及设计选择的结论。本设计共主要包括强电部分设计部分设计及安防部分设计。 强电部分主要内容包括：低压配电系统、照明系统及防雷接地系统的设计， 其中包括负荷计算、照度计算等。 本小区电气设计作为毕业设计，其目的是通过切身实践，综合运用所学知识，理论联系实际，锻炼独立分析和解决建筑电气设计问题的能力，为即将面临的工作奠定坚实的基础。
引言 本次设计的主要针对是现代化住宅小区楼内供配电系统设计。通过具体的实例工程设计，初步掌握高层建筑配电系统设计的基本方法, 更好的将理论和实践相结合 , 将大学三年来所学的课程及知识应用到自己的专业中去, 也为将来的工作打下良好的基础。 本工程为 11层的民用普通高层建筑，为二类高层建筑，按三级负荷供电，三类防雷建筑物进行电气系统设计。在本设计中，要求完成对住宅小区楼内配电系统设计，主要包括低压供配电系统、照明系统、插座系统、防雷与接地系统。论 文针对民用高层建筑电气的设计和使用需要，，侧重于电气基本理论和基本知识。设计中，总体按照民用建筑设计规范来建立设计的整体思路，并完成配电系统的负荷计算、设备选型、系统构成、照度计算等。
一设计概况 本次设计的主要针对是现代化住宅小区楼内供配电系统设计。通过具体的实例工程设计，初步掌握高层建筑配电系统设计的基本方法, 更好的将理论和实践相结合 , 将大学三年来所学的课程及知识应用到自己的专业中去, 也为将来的工作打下良好的基础。 本工程为 11层的民用普通高层建筑，为二类高层建筑，按三级负荷供电，三类防雷建筑物进行电气系统设计。在本设计中，要求完成对住宅小区楼内配电系统设计，主要包括低压供配电系统、照明系统、插座系统、防雷与接地系统。论 文针对民用高层建筑电气的设计和使用需要，，侧重于电气基本理论和基本知识。设计中，总体按照民用建筑设计规范来建立设计的整体思路，并完成配电系统的负荷计算、设备选型、系统构成、照度计算等。 二配电系统 （一）设计要求 供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。 （二）低压配电系统线路的选择 1. 低压线路接线方式 低压配电线路采用放射式、树干式、环式及链式四种接线法。 1 放射式系统：特点配电线故障互不影响, 供电可靠性较高 , 适用于一级负荷配电。配电设备集中 , 检修比较方便；缺点是系统灵活性较差, 导线消耗量较多。此配电方式经常用在设备容量大、负荷集中或重要的用电设备以及有腐蚀性介质 和爆炸危险等场所不宜配电及保护起动设备放在现场者。以免影响其他用户正常用电。接线图见下图4-1
图书馆收藏 中图分类号：密级： UDC：编号： 毕业设计 酒店弱电设计
毕业设计成绩评定书专业、班级姓名日期 1、设计题目 2、设计指导教师（签名） 3、设计评阅人（签名）评阅日期 4、评定意见及成绩
年月日 中文摘要 本工程弱电设计包括闭路电视监控系统、卫星及有线电视系统、电话及网络布线系统、背景音乐系统、IC客房门锁系统等。严格贯彻酒店行业以服务顾客为本的宗旨为顾客提供一个安全、舒适、快捷、便利的生活和工作环境。 关键词：安全，舒适，便利
目录 1、工程简介 (1) 1.1工程概述 (1) 1.2设计原则 (1) 1.2.1以可扩展性为设计原则 (1) 1.2.2以保证酒店安全为设计的核心 (1) 1.2.3以方便应用为主导思想 (1) 1.2.4以先进性为设计标准 (2) 2、闭路电视监控系统 (3) 2.1系统简介 (3) 2.2系统设计 (3) 2.2.1指导思想 (3) 2.2.2设计原则 (3) 2.2.3设计说明 (4) 2.3系统组成 (4) 2.3.1前端监控设备 (5) 2.3.2传输部分 (5) 2.3.3控制部分 (5) 3、卫星天线及有线电视系统 (6) 3.1系统简介 (6) 3.2设计原则 (6) 3.2.1设计准则 (6) 3.2.2设计说明 (7) 3.2.3具体方案设计 (7) 4、IC编址式客房门锁控制系统 (9) 4.1系统简介 (9)
4.2系统组成 (9) 4.2.1IC卡门锁 (9) 4.2.2节电开关 (9) 4.3功能说明 (10) 5、电话及网络布线系统 (12) 5.1系统概述 (12) 5.2设计原则 (12) 5.2.1网络的可靠性 (12) 5.2.2技术的先进性 (13) 5.2.3网络的成熟性 (13) 5.2.4网络的开放性和标准化 (13) 5.2.5产品的一致性 (13) 5.2.6兼容性 (13) 5.2.7网络的灵活性 (13) 5.2.8网络的可管理性 (14) 5.2.9安全性 (14) 5.2.10可扩展性 (14) 5.3设计说明 (14) 5.3.1电话部分 (14) 5.3.2网络布线部分 (15) 6、背景音乐及公共广播系统 (17) 6.1系统概述 (17) 6.2设计思想 (17) 6.2.1先进性和可扩展性 (17) 6.2.2科学性和规范性 (18) 6.2.3安全性和可靠性 (18) 6.2.4音质优化 (18) 6.3系统设计说明 (18)
电气工程及其自动化专业毕业实习报告 一、实习目的 大学毕业之际，毕业实习是极为重要的实践性学习环节，通过阶段性时间的实习，为我们之后走向社会，接触本工作，拓宽知识面，增强感性认识，培养、锻炼我们综合运用所学的基础理论、基本技能和专业知识，去独立分析和解决实际问题的能力，能够将所学的专业理论知识运用与实践，在实践中结合理论加深对其认识和总结，再次学习，将专业知识与实际接轨，逐步认识体会，从而更好地将所学的运用到工作中去，接触社会，认识社会，体验生活，学会生活，学会生活，学会感悟，学会做事，学会与人相处，学会团结协作，为以后毕业走上工作岗位打下一定的基础。具体目的如下： 1.在图书馆查阅关于无刷直流电机设计方面的资料，为毕业设计打下基础。 2.对毕业设计所选题目无刷直流电机控制器的设计有初步的了解。 3.通过借鉴和分析关于无刷直流电机控制器方面的设计实例，从中学到无刷直流电机控制器的设计过程及一般步骤。 二、实习单位 河南理工大学 三、实习任务 1、收集资料 在学校图书馆查找资料，了解自己所学专业的东西，并且确定自己的课题，得到相关的知识和能力，思考课题的内容与方向，有针对性的收集资料，包括专业资料、工具资料和其他相关的资料。 2、设计初步方案 在收集完资料后可以初步确定自己的毕业设计方案，并建立相关的数学模型，进行原理分析、计算和实验，这一项工作是繁琐而艰巨的，需要不断的补充知识修正设计结果。 3、撰写《毕业实习报告》 做完上面的工作后，就需要及时的编写《毕业实习报告》。这是对这段时间学习的全面总结，编写实习报告，我们能够重现自己学习的经历，重新汇总资料情况，这样会给我们带来设计灵感。认认真真完成实习报告后，我们就会对自己的课题有了全新的理解，后面的实际设计工作就会变得轻松。 四、实习内容 1、熟悉无刷直流电机： 无刷直流电机即直流无刷电机。无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。无刷直流电机应用及其广泛，它可在家电、汽车、航空、医疗、工业自动化设备和仪器等各种各样的行业中使用。无刷直流电机是指无电刷和换向器(或集电环)的电机，是不用电刷进行换向，而是采用电子器件进行换向的。与有刷直流电机和异步电机相比，无刷直流电机有很多优点，具体表现如下： 1、更好的转矩、转速特性; 2、快速的动态响应; 3、高效率; 4、寿命长; 5、工作无噪声，性能可靠、永无磨损、故障率低; 6、较高的转速范围。 1.1 工作原理 无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。电动机的转子上粘有已充磁的永磁体，为了检测电动机转子的极性，在电动机内装有位置传感器。驱动器由功率电子器件和集成电路等构成，其功能是：接受电动机的启动、停止、制动信号，以控制电动机
安全防范工程设计任务书主要内容及编制 安全防范工程立项前，必须有设计任务书。设计任务书是指建设单位根据国家有关部门的规定和管理要求以及本身的需要，将设防目的和技术要求以文字图表形式写出的文件。设计任务书可作为单独文件也可作为招标书中技术部分，是合同书中必须执行的附件。设计任务书由建设单位自行编制，也可请设计单位或咨询机构代编。设计任务书应有编制者签名，主管部门审批（签名）并加盖公章才被视为有效文件。GA/T75-94安全防范工程程序与要求中，可行性研究报告与设计任务的内容本质一致，因此，一级工程的可行性研究报告以设计任务书形式代替通常被认为是允许的。 在对安全防范工程的设计方案进行论证时，甚至在工程验收时，发现有些建设单位没有提供设计任务书，代替的仅是特别简单的某某工程委托谁来作的“委托书”或是“用户需求书”，甚至还有的仅是“双方信任的口头协议”。设计任务书内容的不够完整，是普遍存在的问题。这些作法是不符合GA/T75-94安全防范工程程序与要求中的规定，造成了工程的设计施工中一改再改，滋生出许多矛盾。 设计任务书的内容根据GA/T75-94，应包括：任务来源、政府部门的有关规定和管理要求、工程项目的内容和目的要求、建设工期、工程投资控制数额、建成后应达到的预期效果。 但是，该标准中没有规定设计任务书的编制格式，因此，出现了各式各样的设计任务书。有的设计任务书没有明确风险等级和防
护级别，有的设计任务书规定的过分仔细，如规定要使用什么厂家、什么型号的产品，有的设计任务书没有明确入侵报警与电视和/或声音监控的联动等等。这些都给设计、设计评审者增加了不少麻烦。 针对设计任务书出现的问题，结合对银行系统、文博系统、楼宇智能化系统、社区系统、移动目标等的安全工程设计评审的情况，以及参与某些较大工程设计任务书编制过程。这里提出一个重要场所的安全防范工程设计任务书的基本编制格式供大家参考。因为工程的大小、功能要求各不相同，对各个工程项目，为反映具体项目的特色，其内容应当有所增减。设计任务书基本格式按其内容可分为6章：1总则；2应遵循政府部门的有关规定和管理要求；3安全防范工程的内容和目的标；4建设工期；5工程投资控制数额；6建成后应达到的预期效果。现将各章主要内容说明如下： XXX安全防范工程设计任务书 1总则 1.1根据安全技术防范管理规定[XX省（市）人民政府令第XX号]和/或根据本部门（单位）安全管理需要，在本部门（单位）建立安全技术防范系统，预防和制止入侵盗窃、抢劫、破坏等刑事犯罪，保障人身和财产的安全。 1.2本单位属于X级风险等级和/或按X级防护级别进行设防。（风险等级和防护别通常由行政管理部门确定。对于某些特别要害的场所，如贮存核材料、化学毒品等场所，还应由当地公安部门
宾馆建筑电气设计毕业论文 1 前言 现代建筑电气技术可分为强电和弱电两大部分。这两部分通常存在着较密切的联系。随着建筑楼宇的不断智能化，不但常用的建筑电气设备、建筑供电系统、建筑照明系统、建筑火灾自动报警系统、建筑防雷接地系统在不断发展，而且在共用天线电视系统、通信系统、广播音响与会议系统、安保系统、停车场系统和综合布线系统也都在不断发展。 宾馆的建筑电气设计最具现代建筑电气的代表意义，本工程对整个建筑进行了系统化的电气设计，容包括了用电设备、防雷与接地系统和火灾自动报警系统。本工程也很能够体现出现代建筑电气节约能源，节约有色金属的利用。因此我选择了这个项目作为我毕业设计的题目，其包括了：建筑电气设备、供电系统、照明系统、火灾自动报警系统、防雷与接地系统。 在现代建筑中，安全成为了一个很重要的部分，本工程作为一个人流量较密集的建筑物，安全更是重要，在楼道，楼梯，出口和大开间中，都应该设有疏散指示灯和安全出口，在人流密集和空间较大的地方还要有必要的应急照明，在主要通道还要有排烟机。 本工程是一个典型的三级负荷并带有部分一、二级负荷的工程，其大部分照明负荷属于三级负荷，部分应急照明，火灾自动报警系统，消防水泵，排烟机属于二级负荷。三级负荷没有较大的要求，二级符合：应做到当发生电力变压器故障或线路常见故障时不中断供电（或中断后能迅速恢复）两路供电。在负荷较小或地区供电条件困难时，二级负荷可由一回路10（6）kV及以上专用架空线供电。 本工程使用接地系统为TN-S系统，即四线半系统，在TN-S系统的末端将PEN分开为PE 线和N线，分开后不允许再合并。目前在一些民用建筑物中在电源入户后，将PEN分开为PE 线和N线。 本毕业设计力求设计的完美，确保设计后的建筑物不但能正常工作，而且安全可靠，尽可
毕业设计说明书110kV变电站一次部分电气设计 毕业设计（论文）任务书
指导教师制定年月日 毕业设计（论文）指导小组组长制 定年月日 办学单位负责人制 定年月日 毕业设计（论文）评语 1、指导教师评语： 本论文根据某地区的用电需求及电力系统的可靠性、经济性要求，按照给出的原始资料和供应电能的相关情况，设计出能够满足负荷增长需要的运行灵活、检修维护安全方便、接线简单清晰、操作方便、投资少、运行费用低和有扩建可能性的变电站主接线方案，并通过短路电流计算，选择和校验其他电气设备。 该论文选题符合电力系统工程实际需要，结构合理，数据资料充分，写作进度安排合理，文字表达较流畅，已达到毕业设计（论文）水平。 指导教师签名 年月日 2、评阅教师评语：
随着对电力系统电能质量、发供电可靠性、技术经济指标等的相关要求的日益提高，变电站的规划设计成为电网发展的关键一环，并将进一步影响到整个社会的稳定和国民经济的发展。 本论文通过对原始资料的分析，结合电力系统的运行实际情况，比较各种主接线设计方案，以确定最为可靠经济的的电气主接线方案和主变容量。随后通过短路电流计算，来选择和校验主要电气设备。 论文结构合理，思路清晰，计算数据翔实，结论合理，已达到毕业设计（论文）要求的水平。 评阅教师签名 年月日 3、答辩小组评语： 答辩小组组长签名 年月日 中文摘要 变电站作为电力系统中的重要组成部分，直接影响整个电力系统的安全与经济运行。本论文中待设计的变电站是一座降压变电站，在系统中起着汇聚和分配电能的作用，担负着向该地区工厂、农村供电的重要任务。该变电站的建成，不仅增强了当地电网的网络结构，而且为当地的工农业生产提供了足够的电能，从而达到使本地区电网安全、可靠、经济地运行的目的。
第二十五章安全防范系统的工程设计 安全技术防范系统的设计，是完成一个安全防范系统工程项目的第一步，也是非常关键的一步。众所周知，任何一个工程项目，设计的正确与否、合理与否，都将直接关系着后面的整个工程的实施。另外，设计要有依据，要有一定的步骤，才能既符合用户要求，又能符合工程规范。工程设计又分为初步设计和正式设计。初步设计有时也称为方案设计，是一项安防工程实施过程中的关键步骤。对于一、二级工程来说，必须先进行初步设计（方案设计），并经主管部门和有关专家论证后，才能进行正式设计。在本章中将分别对设计方面的各项要求加以详细叙述，并在本章第六节中专门阐述安防工程的初步设计问题，以供读者参考运用。 25.1 设计程序与步骤 设计的最根本依据应该是用户的设计任务书以及国家的有关规范与标准。所谓设计任务书是指用户根据自己的需要，将系统应具有的总体功能、技术性能、技术指标、所用入侵探测器的数量、型号，摄像机数量、型号、摄像机镜头的要求、云台的要求、工作环境情况、传输距离、控制要求等各方面的要求以文字形式写出，并作为给设计方的基本依据。但有时由于用户本身的各种原因，可能难于以文字形式给出符合规定的或能说明全部情况的设计任务书，这时往往需设计方与用户共同完成设计任务书。有时也会出现用户口头向设计方讲述自己对系统的大致要求，同意设计方提出设计方案，再加以修改，然后直接形成设计方案。但这种做法严格说来，是不规范的。因此，设计程序与步骤应按下述顺序进行： (1) 用户给出设计任务书。 (2) 设计方根据设计任务书和有关的规范与标准提出方案设计。方案设计一般来说，是个粗线条的设计，所以也称为初步设计。 方案设计（初步设计）应包含的主要内容有： (a) 平面布防图（前端设备的布局图）。 (b) 系统构成框图（图中应标明各种设备的配置数量、分布情况、传输方式等）。 (c) 系统功能说明（包括整个系统的功能，所用设备的功能、监视覆盖面等）。 (d) 设备、器材配置明细表（包括设备的型号，主要技术性能指标、数量、基本价格或估价、工程总造价等）。 (3) 将方案设计（初步设计）提交给用户，征求用户意见，进行修改等。待双方协调并同意后，由用户签字盖章并返还设计方（用户可留有备份复印件或备份正式文本）。双方签订合同书。 (4) 将方案设计（初步设计）等有关资料，按要求上报公安机关技防管理部门进行资料的初步审查，并在此基础上由建设单位（用户）的上级主管部门会同公安机关技防管理部门对方案设计（初步设计）进行论证。 (5) 设计方根据用户已同意的、并经论证通过了的方案设计（初步设计）书进行正式设计。正式设计书应包含方案设计（初步设计）中的（1）、（2）、（3）、（4）四部分内容，只不过应·370·
摘要 本次毕业设计题目为某高层住宅楼电气工程设计（3号楼），本楼为两梯24户，一共有29层,设计部分为5至29层。本工程采用树干式，电压等级为380V/220V,供电电源引自小区内变电站。 设计内容为强电设计部分,其中包括：配电系统的设计、照明系统设计、插座系统设计及防雷与接地系统的设计。 照明系统按环保节能标准设计，其中包括照度计算、灯具的选择、照明干线、插座导线截面积的选择以及导线的敷设方式。插座系统按普通住宅标准设计。插座回路与照明回路由不同支路供电。防雷系统设计在屋面上装设避雷针与避雷带相结合的接闪器。 在本次毕业设计当中共绘制了6张图纸，除一张手绘图外全部由CAD绘制。 关键词：照明系统；供配电系统；防雷接地系统
Abstract Graduate design topics electrical engineering design for a high-rise residential building (Building 3), the floor for two ladder 24, a total of 29 layers, the design part of the 5-29layer. This project rating for the380V/220V power supply cited childhood district substation . Design content for the design part of the strong electric , including :the design of the distribution system, lighting system design, socket system design and lighting protection and grounding system design. The lighting system according to the environmental and efficiency standards, including illumination calculation, the choice of lamps, lighting, trunk, the choice of socket wire cross sectional area, and wire laying method. The socket system is according to the standards of ordinary residential design. Outlet circuit and lighting back to the routing of different slip-powered, Lighting rod and lighting with a combination of
安全防范系统工程的设计方案 安全防范系统工程的基本设计程序和方案如下 1．建设单位提出初步设计任务要求 建设单位对安全防范的要求和达到的防范目的应以设计任务书的方式给出。在建设单位设计任务书中，建设单位将依据建筑的具体功能及上级主管部门对安全防范工作的要求和规定，确定防范区域部位、设备选型和控制水平的详细要求、要求达到的防范目的、对系统建筑物中重点防范目标(如金库、重要档案部门、贵重物品柜台、重点出入口等)防范的特殊要求、防范等级等详尽内容，用书面材料方式形成对安全防范系统的设计任务书。 2．建设单位提供现场平面图纸资料，以供设计参考。 如建设单位无平面图纸资料提供，应现场进行勘察测绘。图中应包括建筑物内部结构、供电网、电话线网、有线电视网、计算机网，以及综合布线网的布线路由、走向、使用情况、建筑物内电缆井、管路通道、配电室、重大机械设备和干扰源分布情况。 3．工程现场实地勘察 由工程设计人员与建设单位人员一同根据建设现场平面图进行现场勘察，主要勘察项目为：建设单位要求安全防范区域内环境情况；建筑结构；视场角；光照条件；报警探测器和摄像机等前端设备安装数量、最佳安装位置、布线方式；确定初步敷设传输线路径和距离；敷设传输线需安装管路、线槽和固定条件；现场内各种设施分布；现场中有可能对前端设备安装、使用的影响因素；监控室设置位置、面积、
控制台和电视柜(墙)安装位置和形式、供电情况；室外敷设传输线路径、高度和需要的防护措施；埋地管线时，原有地下设施情况、道路、车辆、环境设施的影响；核对平面图标注尺寸等各种资料，形成具有文字记录和必要草图的现场勘察数据资料，整理后形成现场勘察报告。 4．根据勘察结果，进行系统方案设计，提出系统基本组成，画出系统图，做出系统初步概算，并对建设单位初步设计任务书提出修改意见。有时需确定几套系统方案，供建设单位选择比较。 5．与建设单位共同商定系统设计方案，共同起草正式设计任务书。 6．根据与建设单位确定的方案和正式设计任务书，进行初始方案设计。初始方案设计包括以下资料： (1)安全防范工程系统图构成、基本原理。 (2)平面布置，基本布线图(在用户平面图基础上标明敷设线路走向、前端设备安放位置和分布。 (3)系统设计说明书(系统方案基本功能介绍、工作原理、方案说明、预期达到的防范效果、采用设备性能说明等内容。 (4)设备、器材、辅材配置明细表(包括设备型号、产地、主要性能指标、数量、设备器材价格、工程概算。 (5)需要向建设单位及有关部门提出的协助和解决的问题和条件，如对建筑设计部门提出的电缆井要求、预留位置和敷设传输线管道。综合布线管网设计中安防系统敷设传输线安排和要求的设计建议书。由建筑设计部门在建筑设计时统一考虑的其他项目要求。需由建设单位配合的事宜等。 (6)其他建设单位要求提供的有关技术资料。
———我的职业生涯规划书 学院：电气信息工程学院 专业：建筑电气与智能化 班级： 姓名： 学号: 2012年6月1
序言 作为一个大二的学生，没有刚上大学的好奇与懵懂，也还没有接触什么专业上的知识，还算是比较轻松的，很多人就像站在一条漫漫长路的中间，不知道自己走的那么远到底算是多远，也不知道自己的前面到底还有多远的路要走，那样便会暂时在一个误区里，彷徨而已。但是，作为已经过了十八岁自立之年的我们，是不是应该对自己的做一些规划？从小处说是为了自己毕业后的就业，往大处说为了自己以后的人生。 随着高校年年“扩招”后大学生就业数量的剧每年高校毕业生的就业工作遇到了巨大的挑战，解决大学业生就业问题，成了社会舆论的热点和高校及相关部门工作的焦点。许多高校在学生毕业前夕，纷纷组织各种途径，意图提高学生就业率。同样，各级政府和社会各界也对高校毕业生的就业问题，给予了高度的重视，并不断在政策扶持、信息服务、观念引导、市场拓展等方面做了大量的工作。同时，大学生的就业观念也逐步发生着深刻的变化，各种在以往观念中被认为是“非正式”的就业岗位，也已经进入大学生求职的视野。尽管有政府的高度重视和一系列措施，大学毕业生的就业困难，依然是客观存在的现实，各方的努力可以部分缓解矛盾，却难以在短时间内予以根本解决。 “一年之计在于春”、“凡事预则立，不预则废”、“运筹帷幄之中，决胜千里之外”......只有做好自己的规划，足够了解自己的优势和
短处，足够认识自己所学专业，方能在社会上找到自己的立足之地，并做一番成就。
一、客观认识自我，把握优势劣势 我的性格： 具有独特的人生观，不喜欢随波逐流、人云亦云，但若脱离团体优惠感到不安和害怕。虽偶有惊人之举，内心像个孩子，总是害怕被边缘化，但总体上还算乐观开朗的。对你来说，最难的事情是被迫接受和自己不一样的看法。学习平衡、理性、不感情用事或是与现实脱节，一直是你致力的目标。不过做是有点虎头蛇尾的你，经常是说得多做得少。 虽然你聪明伶俐、反应敏捷，却经常在状况外，很难融入群体的现实，摇摆不定且难以安定下来，工作、爱情和人际关系都很难稳定发展。学者为自己的决定负责，调适生活脚步，是将生活导向正轨的一个方式。 以上是一个比较权威的性格测试，而且我也觉得很符合自己平时的自己，虽然是有一些缺点不适合团体合作。 但是，首先我很乐意接受别人的批评以及建议。 再者，我的专业是建筑电气与智能化，而恰好我是一个喜欢摆弄东西的人，我也喜欢用电脑做一些学习工作有关的东西。 次之，我多次进行社会实践活动，不仅挣足了自己的生活费，也在不同的环境以及人群之间认识了自己性格不太好的方面。 最后，虽说三岁定乾坤，一个人的性格在很小的时候便注定了，但是，我觉得在不断的成长中，不同的环境也会逐步完善我们自己。
电气工程及其自动化专业毕业设计参考题目 【本文由大学生电脑主页( https://www.doczj.com/doc/4a16700298.html,)收集整理，大学生电脑主页——大学生的百事通】 集成电路型方向阻抗继电器设计锅炉过热汽温模糊控制系统的设计 基于小波分析和神经网络理论的电力系统短路故障研究 谐振接地电网调谐方式的性能分析与实验测试 电力系统继电保护故障信息采集及处理系统 消弧线圈接地补偿系统优化研究 面向对象的10kV配电网拓扑算法研究 蚁群算法在配电网故障定位中的应用 中性点接地系统三相负载综合补偿 电力有源滤波器控制设计 110kV电力线路故障测距 防窃电装置的分析与设计 基于单片机的数字电能表设计 跨导运算放大器在继电保护中的应用 基于微机的三段式距离保护实验系统开发 小干扰电压稳定性实用分析方法研究 基于灰色系统理论的电力系统短期负荷预测 冲击负载引起电压波动与闪变分析 基于等波纹切比雪夫逼近准则最优化方法设计FIR滤波 电力系统智能稳定器PSS的设计 基于模糊集理论的电力系统短期负荷预测 基于labview虚拟仪器的电力系统测量技术研究 基于重复控制的冷轧机轧辊偏心补偿系统 基于模糊聚类的变压器励磁涌流与短路电流的识别 基于蚁群算法的配电网报装路径优化 基于虚拟仪器的变压器保护系统设计 配网无功功率优化 复合控制型电力系统稳定器研究 电力系统鲁棒励磁控制器设计 基于标准系统方块图的OTA-C滤波器的实现 6-10KV电网线损理论计算潮流算法研究
基于DSP的逆变电源并联系统的功率检测技术研究 滤除衰减非周期分量的微机保护算法研究 分布式电力系统发电机动态模型仿真研究 基于MSP430单片机的温度测控装置的设计 电力系统谐波分量计算-最小二乘法 用户供电事故自动回馈系统 电力系统谐波抑制的仿真研究 电能质量的模糊定量评价方法 燕山大学西校区110KV供电方案设计 数据采集系统USB接口的实现 具有比率制动和二次谐波制动特性的差动继电器软件设计水轮发电机模糊调速系统研究 电流传输器在继电保护中的应用 双回电力线路故障测距 电力负荷管理系统主站控制系统的研究和设计 燕山大学供电电网改造的初步设计 基于PLC的机械手控制系统设计 500KV变电站设计 基于MATLAB的数字滤波器设计与仿真 电力系统继电保护原理课件设计 塑料注射成型机PLC控制系统设计 铁磁谐振消谐器软件设计 电力系统稳定器设计 基于模糊理论的变电站电压无功综合控制研究 基于小波理论的电力故障行波分析 基于DSP的逆变电源并联系统锁相环设计 220kV变电站设计 医疗设备检测数量的计算机联网监控系统 汽轮发电机故障诊断技术研究 电压无功控制系统模糊控制器的设计 电力系统电压-无功在线控制数据源仿真系统 电力系统故障录波数据分析与研究 火电厂除灰阀门PLC控制系统设计
安全防范工程设计任务书 安全防范工程设计任务书的编制 级别：全国 颁发字号： 实施日期： 颁发日期： 发文机关： 正文： 安全防范工程立项前，必须有设计任务书。设计任务书是指建设单位根据国家有关部门的规定和管理要求以及本身的需要，将设防目的和技术要求以文字图表形式写出的文件。设计任务书可作为单独文件也可作为招标书中技术部分，是合同书中必须执行的附件。设计任务书由建设单位自行编制，也可请设计单位或咨询机构代编。设计任务书应有编制者签名，主管部门审批（签名）并加盖公章才被视为有效文件。GA/T75-94安全防范工程程序与要求中，可行性研究报告与设计任务的内容本质一致，因此，一级工程的可行性研究报告以设计任务书形式代替通常被认为是允许的。 在对安全防范工程的设计方案进行论证时，甚至在工程验收时，发出有些建设单位没有提供设计任务书，代替的仅是特别简单的某某工程委托谁来作的“委托书”或是“用户需求书”，甚至还有的仅是“双方信任的口头协议”。设计任务书内容的不够完整，是普遍存在的问题。这些作法是不符合GA/T75-94安全防范工程程序与要求中的规定，造成了工程的设计施工中一改再改，滋生出许多矛盾。 设计任务书的内容根据GA/T75-94，应包括：任务来源、政府部门的有关规定和管理要求、工程项目的内容和目的要求、建设工期、工程投资控制数额、建成后应达到的预期效果。 但是，该标准中没有规定设计任务书的编制格式，因此，出现了各式各样的设计任务书。有的设计任务书没有明确风险等级和防护级别，有的设计任务书规定的过分仔细，如规定要使用什么厂家、什么型号的产品，有的设计任务书没有明确入侵报警与电视和/或声音监控的联动等等。这些都给设计、设计评审者增加了不少麻烦。 针对设计任务书出现的问题，结合对银行系统、文博系统、楼宇智能化系统、社区系统、移动目标等的安全工程设计评审的情况，以及参与某些较大工程设计任务书编制过程。这里提出一个重要场所的安全防范工程设计任务书的基本编制格式供大家参考。因为工程的大小、功能要求各不相同，对各个工程项目，为反映具体项目的特色，其内容应当有所增减。 设计任务书基本格式按其内容可分为6章：
毕业论文任务书
摘要 主要对其进行供配电系统、照明系统、防雷接地，综合布线系统等弱电设计,总建筑面积7558.94平方米，为学校标志性建筑。按照建筑设计要求，所有教室均按多媒体教室设计。 该工程首先对供配电系统进行设计，在供电系统中涉及到建筑供配电的负荷分级和智能建筑对供电的要求以及如何减少电能损耗。在低压配电系统设计中主要考虑配电系统的原则，配电系统配电方式以及配电设计的质量。最后利用需用系数法对系统的负荷进行计算。 照明系统的设计是在照度要素和要求的基础上，满足照度均匀度，亮度均匀度，眩光的限制与利用，颜色对比，阴影的处理，照度的稳定性等的要求，利用单位容量法对光源和灯具
进行选择和布置。然后根据各回路的计算电流来选择使用的开关，插座，导线，断路器等器件。 弱电部分的设计主要是消防和综合布线系统的设计，综合布线是采取标准化的统一材料、统一设计、统一布线、统一安装施工做到结构清晰，使用方便，便于集中管理和维护。 关键词：供配电系统 , 照明系统, 弱电系统 , 建筑物防雷系统，弱电系统 外文翻译 Electrical design of integrated building Its main power supply and distribution systems, lighting systems, and other strong electrical socket system design , such as weak cabling systems designed to meet all the requirements of a modern intelligent building . The project first power supply and distribution system design, supply and distribution of construction related to the classification and intelligent building load power requirements of the power supply system and the design of low-voltage distribution system mainly consider the distribution system , distribution methods and the quality of the distribution system distribution design. Finally, the required system load factor method of calculation . The design of the lighting system is based on the requirements of the illumination elements and meet the illumination uniformity , brightness uniformity, requires the use of restrictions and glare , color contrast , processing, stability of the shadow of illumination , the method of using the
第 1 章绪论 第１.１节电力系统继电保护的作用 我企业电力系统的运行要求安全可靠、电能质量高、经济性好。但是，电力系统的组成元件数量多，结构各异，运行情况复杂，覆盖的地域辽阔。因此，受自然条件、设备及人为因素的影响，可能出现各种故障和不正常运行状态。故障中最常见，危害最大的是各种型式的短路。为此，还应设置以各级计算机为中心，用分层控制方式实施的安全监控系统，它能对包括正常运行在内的各种运行状态实施控制。这样才能更进一步地确保电力系统的安全运行。 继电保护装置，就是指能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。它的基本任务是： （1）当电力系统中发生短路故障时，继电保护能自动地、迅速地和有选择性地动作，使断路器跳闸，将故障元件从电力系统中切除，以系统无故障的部分迅速恢复正常运行，并使故障的设备或线路免于继续遭受破坏。 （2）当电气设备出现不正常运行情况时，根据不正常运行情况的种类和设备运行维护条件，继电保护装置则发出信号，以便由值班人员及时处理，或由装置自动进行调整。 由此可见，继电保护在电力系统中的主要作用是通过预防事故或缩小事故范围来提高系统运行的可靠性，最大限度地保证向用户安全供电。因此，继电保护是电力系统重要的组成部分，是保证电力系统安全可靠运行的不可缺少的技术措施。在现代的电力系统中，如果没有专门的继电保护装置，要想维持系统的正常运行是根本不可能的。 第１.２节继电保护的基本特性 动作于跳闸的继电保护，在技术上一般应满足四个基本要求，即选择性、速动性、灵敏性和可靠性。 1. 2. 1 选择性 所谓继电保护装置动作的选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒绝动作时，应由相邻设备或线路的保护秒年个鼓掌切除。 总之，要求继电保护装置有选择地动作，是提高电力系统供电可靠性的基本条件，保
一、毕业设计（论文）的内容 物流仓库作为物质资源的存储和转运，在经济生产中发挥着重大的作用。每天在库区进行工作的人员、车辆流动相当频繁，其安全防范工作单靠保安人员的巡逻是不够的，须同时通过在仓库内的相关重要场所设置防盗防范系统，才能达到实现其仓库的综合管理和安全防范的综合目的。本课题要求设计一仓储安防监控系统，其主要功能包括防火监测和入侵检测等。 二、毕业设计（论文）的要求与数据 1、了解仓储安防监控系统的行业现状和发展前景； 2、掌握火灾监测及入侵检测的常用方法及相关技术； 3、当火灾发生或有入侵时能实时报警； 4、完成相关硬件制作及软件调试。 三、毕业设计（论文）应完成的工作 1、完成二万字左右的毕业设计说明书（论文）；在毕业设计说明书（论文）中必须包括详细的300-500个单词的英文摘要； 2、独立完成与课题相关，不少于四万字符的指定英文资料翻译（附英文原文）； 3、参考文献要15篇上，且至少1篇为英文。 4、完成相关硬件调试并模拟演示，图表资料齐全（兼附计算机制版软件绘出的相关硬件的原理图和制版图）。 5、提供元件清单及相关注释。 四、应收集的资料及主要参考文献 [1] 张正义,张永征,郑晓海,段敬恩.自动仓储系统及其应用[J].物流技术与应用,2006(07). [2] 林建敏,李伙友.浅谈龙岩烟草行业监控系统设计[J].中小企业管理与科技(上旬刊), 2009(11). [3] 王建,王汝琳,王学民,刘世民. 煤矿瓦斯监测无线传感器网络系统设计与实现[J]. 煤炭工程,2006(10) [4] Rao.Guthikonda V. Microprocessors and microcomputer system [M].Van Nostrband Reinblod Company, 1982, (43).187-210 [5] N. Sriskanthan,P.Tan,A.Karande.Blutooth based home automation system[J]. Microprocessors and Microsystems,2002,(26).281-289 [6] 唐建新.开放式智能化、网络化的数控技术[J].长春理工大学学报(综合
