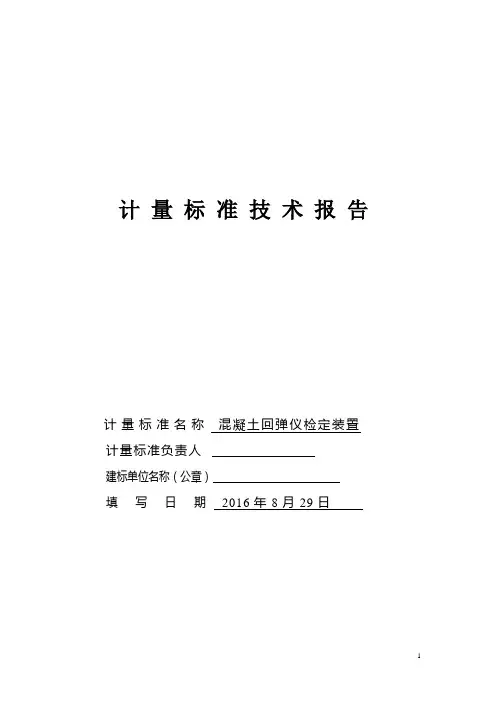

计量标准技术报告
计量标准名称回弹仪检定装置计量标准负责人
建标单位名称（公章）
填写日期
目录
一、建立计量标准的目的------------------------------------------------------------ ( )
二、计量标准的工作原理及其组成------------------------------------------------ ( )
三、计量标准器及主要配套设备--------------------------------------------------- ( )
四、计量标准的主要技术指标------------------------------------------------------ ( )
五、环境条件--------------------------------------------------------------------------- ( )
六、计量标准的量值溯源和传递框图--------------------------------------------- ( )
七、计量标准的重复性试验--------------------------------------------------------- ( )
八、计量标准的稳定性考核--------------------------------------------------------- ( )
九、检定或校准的测量不确定度评定--------------------------------------------- ( )
十、检定或校准结果的验证--------------------------------------------------------- ( ) 十一、结论------------------------------------------------------------------------------ ( ) 十二、附加说明------------------------------------------------------------------------ ( )
1用于检定标尺的游标卡尺，其准确度为:±0.02mm ，其标准不确定度为： u 1=0.02/3=0.012(mm)
2标尺的示值估度误差为±0.2mm ，由此引入的标准不确定度为：
u 2=0.2/3 =0.115(mm)
合成不确定度
u(l)= 2
221u u +=0.116(mm)
3用于检定砝码的三级标准天平不确定度为0.1g ，其标准不确定度为：
u 3=0.1/3=0.033(g)
4专用砝码的示值误差为±1g，由此引入的标准不确定度为： u 4=1/3 =0.578(g) 合成不确定度
u(m)= 2
42
3u u + =0.58(g)
8弹簧刚度是按下式计算的： K=mg/l
式中：m —专用砝码质量；g —重力加速度；l —弹击拉簧检定仪的标尺长度。 故灵敏度系数 c 1=δK/δl=－mg/l 2
c 2=δK/δm=g/l
其中：m=6kg ；l=90mm ；g=9.8m/s 2
由于各分量不相关，所以 u c (K)= 2
12
1)()([m u c l u c +
=0.590(N/m)
取覆盖因子k=2(置信概率99.45％)，则扩展不确定度为
U=k·u c (K)=1.2(N/m)
回弹法检测混凝土强度作业指导书 批准人： 状态： 持有人： 回弹法检测混凝土强度作业指导书
1、适用范围 本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。 2、引用标准 JGJ／T23—2011 《回弹法检测混凝土抗压强度技术规程》 3、仪器设备的要求 检测采用回弹仪，ZC3-A型，主要技术要求： 3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。 3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃——+40℃之间。 3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。 3.4 回弹仪有下列情况之一时应送检定单位检定。 a．新回弹仪启用前 b. 超过检定有效期限 c．一般情况下，半年检测一次。 d. 经常规保养后，钢砧率定值不合格。 e．遭受严重撞击或其他伤害。 3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。弹击杆每旋转一次的率定平均值均符合80±2的要求。
4、检测结构或构件混凝土强度时，应具有下列资料 a.工程名称、部位及设计、施工单位、监理单位和建设单位名称; b.结构或构件名称、外形尺寸、数量及混凝土强度等级； c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等； d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等； e.必要的设计图纸和施工记录； f.检测原因。 5、抽样方法及样本大小以及技术规定 5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定： 一、单个检测：适用于单独的结构或构件的检测； 二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。按批进行检测的构件，抽检数量不得少于同批构件总数的30%且构件数量不得少于10个。抽检构件时，有关方面应协商一致，随机抽取并使所选构件具有一定的代表性。 5.2 每一构件的测区，应符合下列要求： a．每一结构或构件测区数不少于10个；，对某一方向尺寸小于4．5m 且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个； b.相邻两测区的间距应控制在2m以内，测区离构件边缘的距离不宜大于0.5m，且不宜小于0.2m；
一、检查回弹仪各机械部位运转是否正常。 二、回弹仪检定与保养： 1.回弹仪有下例情况之一，应送检定单位校验，校验合格的回弹仪应具有检定合格证，其有效期为一年。 （1）累计弹击次数超过6000次； （2）弹击拉弹座、弹击杆、缓冲压弹、中心导杆、导向法兰、弹击锤、指针轴、指针片、指针块、挂钩及调零螺丝等主要零件之一经更换后； （3）弹击拉弹前端不在拉弹座原孔位或调零螺丝松动； （4）遭受严重撞击或其它损害。 2. 回弹仪有下例情况之一，应在钢砧上进行率定试验： （1）进行构件测试前后，如连续数天测试，可在每天测试完毕后率定一次； （2）测试过程中对回弹值有怀疑时。 如率定试验结果不在规定的80±2的范围内，应对回弹仪进行常规保养后再进行率定，如再次率定仍不合格，应送检定单位检验。 （3）回弹仪率定步骤： 回弹仪率定试验宜在室温为20±5℃的条件下进行，绿顶时钢砧稳固地平放在刚度大的混凝土地坪上，回弹仪向下弹击时，弹击杆分4次旋转，每次旋转约90o，弹击3~5次，取其中最后连续3次且读书稳定的回弹值进行平均作为率定值。
三、测定步骤： 1．测区和测点布置（1）对水泥混凝土路面，按随机取样方法决定试样，每个试样的测区数不宜少于6~10个，相邻两测区的间距宜大于2米，测区宜在试样的可测表面上均匀分布，并宜避开板边板角。 （2）对其它混凝土构造物，测区应避开位于混凝土内保护层附近设置的钢筋，测区宜在试样的两相对表面上有两个基本对称的测试面，如不能满足这一要求时，一个测区允许只有一个测面。 （3）测区表面应清洁、干燥、平整，不应有接缝、饰面层、粉刷物和不平整处，磨光的表面不应有残留粉尘和碎屑。 （4）一个测区的面积宜不少于200*200mm，每一测区宜测定16个测点，相邻两测点的间距宜不小于3cm，测点距路面边缘或接缝的距离应不小于5cm.（5）对龄期超过3个月的硬化混凝土，应测定混凝土表层的碳化深度进行回弹值修正，也可用砂轮将碳化层打磨掉以后进行测定，但经打磨的与未经打磨的不得混在一起计算或与试块强度比较（未打磨）。 2．回弹值测定在测试过程中，回弹仪的轴线应始终垂直于混凝土路面，具体操作应符合下列要求： （1）将回弹仪的弹击杆顶住混凝土表面，轻压仪器，使按纽松开，弹击杆徐徐伸出，并使挂钩挂上弹击锤。
混凝土回弹仪的校准方法 1、概述 1.1本方法适用于使用中的混凝土回弹仪的校准。 1.2混凝土回弹仪系用于按《回弹法检测混凝土抗压强度技术规程》 JGJ／T 23-2011 测试混凝土强度的检测仪器。 2、技术要求 2.1 铭牌 2.1.1 应有型号、制造厂名(或商标) 、出厂编号、出厂日期。 2.2.1 外壳不允许有碰撞和摔落的明显损坏。 2.2.2 各运动部件活动自如,可靠。不得有松动,卡滞和影响操作的现象。指针滑块示值和刻度尺上的刻线应清晰,均匀。 2.2.3 弹击杆外露球面应光滑,无裂痕,缺损和锈蚀。 2.3 率定用钢砧。 3.校准方法 3.1 室温度在5～35℃条件下进行。 3.2将钢钻应稳固地平放在刚度大的混凝土实体上。 3.3回弹仪向下弹击时,弹击杆应分四个方向旋转,每次旋转 90°。 3.4每个方向弹击三次,取其三次读数稳定的回弹值进行平均。 4. 校准结果 4.1弹击杆每旋转一次的平均率定值均应符合 80±2 的要求。 4.2如不符合 80±2 的要求,须对回弹仪进行保养或送省计量检验站进行修理、校验。如达不到 80±2 要求为不合格。
5.校准周期 5.1回弹仪校准周期为6个月。 5．1.1 进行混凝土构件回弹测试前,如连续数天测试,应可在每天测试前率定一次。 5.1.2在工程检测中对回弹值有怀疑时。 5.1.3回弹工作结束后。
混凝土回弹仪校准记录表使用部门仪器名称规格型号仪器编号校验周期环境温度 项目回弹值旋转角度 校验数据 结果1 2 3 平均值 率定80±2 180° 270° 360° 结论： 校验用标准器具编号及名称： 审核人：校验人：校验日期：年月日
检测报告 回弹法检测砼强度记录 单位工程名称大马山水库工程分部工程名称北驳岸墙 单元工程 承台 1#砼龄期28d （检测部位） 型号 设计强C3 回弹仪 度等级0 编号 砼泵泵 回 强度送砼 测碳送砼强 回弹值弹平 区化值换修度换算 均值 算值正值值 4 3 4 3 4 4 3 3 2 9 0 8 0 0 9 8 3 0 1 承 9.3 .5 3 4 3 3 4 3 4 台 3 8 2 8 9 5 9 1 8 1# 2 4 3 3 4 3 4 3 3 30
5 8 9 0 8 0 7 99.3.5 4 4 3 3 4 3 3 4 6 3 9 9 0 8 8 1 4 4 3 4 4 4 4 4 5 1 9 4 0 0 2 1 41 0 3 .3 .5 3 3 4 4 4 4 4 4 6 7 5 0 4 0 1 6 4 4 4 3 3 4 3 3 6 0 0 8 9 0 8 8 3 0 4 9.7 .5 3 4 4 4 3 4 4 4 9 4 1 1 8 0 1 3 3 4 4 4 4 3 4 3 8 1 3 2 0 8 0 8 3 0 5 9.5 .5 4 4 4 3 4 3 3 3 1 0 1 9 0 8 9 8
3 3 3 3 3 4 4 4 9 9 8 8 8 1 0 6 3 0 6 9.6 .5 4 4 4 3 3 4 3 4 7 1 5 8 9 0 8 2 3 3 3 3 3 4 4 4 9 8 8 9 9 2 0 1 4 0 7 0.6 .5 4 4 4 4 4 4 4 4 2 2 6 1 4 0 0 2 4 3 3 3 4 4 3 4 2 9 8 9 4 4 8 0 4 0 8 0.0 .5 4 4 3 4 4 4 4 4 2 2 9 6 0 0 0 1 3 3 3 4 3 4 3 3 30 9 7 8 1 9 2 7 9 9 9.8.5 3 4 3 4 4 4 3 4
回弹仪校验方法 一、技术要求 1.外观: 外观整洁，名称、型号、生产厂家、出厂编号、出厂日期 和计量器具许可证号等标记清楚，铭牌齐全。 2.仪器外壳不允许有明显的碰撞和摔落的明显损伤。 3.各运动部件活动自如、可靠，不得有松动、卡滞和影响操作的现 象，指针滑块试值刻线和刻度尺上的刻线清晰、均匀。 4.弹击杆外露球面光滑，无裂纹、缺损和锈蚀。 5、回弹仪技术指标： （1）刻度尺上“100”刻线，应与机壳刻度槽“100”刻线相重合。 （2）指针长度为（20.0±0.2）mm （3）弹击杆端部球面半径要求（25.0±1.0）mm. （4）弹击锤脱钩位置要求在刻度尺“100”刻线处。弹击锤和弹击杆碰撞的瞬间，弹击拉簧处于自由状态，此时弹击锤起点应位于刻度尺的零点处。 （5）弹击拉簧工作长度（61.5±0.3）mm，弹击锤冲击长度（75.0±0.3）mm. （6）标准状态的仪器水平弹击时的冲击能量为（2.207±0.1）J。 （7）在洛氏硬度为HRC60±2的钢砧上，回弹仪的率定值应为80±2。 二、校验用仪器
1、回弹仪检定器 2、游标卡尺，分度值为0.02mm,测长范围为0~150mm 3、测力计，量程为0~1N，分度值为0.02N 4、标准钢砧 三、校验方法 1、观察外观是否整洁，名称、型号、生产厂家、出厂编号、出厂日期和计量器具许可证号等标记是否清楚，铭牌是否齐全。仪器外壳是否有明显的碰撞和摔落的明显损伤。 2、检查回弹仪弹击拉簧前端是否在簧座原位，调孔螺丝有无松动。弹击锤和弹击杆碰撞的瞬间，弹击拉簧处于自由状态，此时弹击锤起点应位于刻度尺的零点处。 3、弹击杆外露球面是否光滑，有无裂纹、缺损和锈蚀。 4、卸去机壳刻度尺，将机壳置于回弹仪检定器的机壳定位槽内。移动定位板夹紧机壳，然后锁紧手柄。将盖板翻盖于机壳上，目测盖板定位缺口侧面与机壳刻度槽上“100”刻线是否重合。 5、从检定器上取出机壳，卸下指针，用游标卡尺测取指针长度。 6、弹击杆端部球面半径要求（25.0±1.0）mm. 7、将回弹仪机芯沿检定器的导向键放入机芯定位槽，锁住导向法兰，将拉簧座沿口向上置于定位环上并盖上，当弹击拉簧处于稳定的自由状态时，将锤夹紧弹击锤，用游标卡尺测量由弹击锤到拉簧座进簧缺口端面的距离，该距离即弹击拉簧工作长度。
回弹仪测定水泥混凝土强度试验方法 1 目的与适用范围 1.1本方法适用于在现场对水泥混凝土路面及其它构筑物的普通混凝土抗压强度的快速评定，所试验的水泥混凝土厚度不得小于100mm，湿度应不低于10°C。 1.2回弹法试验可作为试块强度的参考，不得用于代替混凝土的强度评定，不适于作为仲裁试验或工程验收的最终依据。 2 仪具与材料 本方法需用下列仪具和材料： 1) 混凝土回弹仪：指针直读式的混凝土回弹仪，也可采用数字显示或自记录式的回弹仪。回弹仪应符合下列标准： a.水平弹击时，在弹击锤脱钩的瞬间，回弹仪的标称动能为2.207J。 b.弹击锤与弹击杆碰撞的瞬间，弹击拉簧处于自由状态，此时弹击锤起点应位于刻度尺的零点处。 c.在洛氏硬度为HRC60±2的钢钻上，回弹仪的率定值应为80±2。 2)酚酞酒精溶液，浓度为1%。 3)手提式砂轮。 4)钢钻：洛氏硬度HRC60±2。
5)其它：卷尺、钢尺、凿子、锤、毛刷等。 3 回弹仪检定与保养 3.1回弹仪有下列情况之一时，应送检定单位校验。检验合格的回弹仪应具有检定合格证，其有效期为半年。 1）累计弹击次数超过6000次； 2）弹击拉簧座、弹击杆、缓冲压簧、中心导杆、导向法兰、弹击锤、指针轴、指针片、指针块、挂钩及调零螺丝等主要零件之一经更换后； 3）弹击拉簧前端不在拉簧座原孔位或调零螺丝松动； 4）遭受严重撞击或其它损害。 3.2回弹仪有下列情况之一时，应在钢钻上进行率定试验； 1）进行构件测试前后，如连续数天测试，可在每天测试完毕后率定一次； 2）测定过程中对回弹值有怀疑时。 如率定试验结果不要规定的80±2范围内，应对回弹仪进行常规保养后再进行率定，如再次率定仍不合格，应送检定单位检验。 3.3回弹仪率定步骤 回弹仪率定试验宜在室湿为20±5℃的条件下进行。率定时，钢砧应稳固地平放在刚度大的混凝土地平上，回弹仪向下弹击时，弹击杆应分4次旋转，每次旋转约90o，弹
回弹仪测定水泥混凝土强度试验作业指导书 1 目的与适用范围 本方法适用于在现场对水泥混凝土路面及其它构筑物的普通混凝土抗压强度的快速评定，所试验的水泥混凝土厚度不得小于100mm，湿度应不低于10°C。 回弹法试验可作为试块强度的参考，不得用于代替混凝土的强度评定，不适于作为仲裁试验或工程验收的最终依据。 2 仪具与材料 本方法需用下列仪具和材料： 1) 混凝土回弹仪：指针直读式的混凝土回弹仪，也可采用数字显示或自记录式的回弹仪。回弹仪应符合下列标准： a.水平弹击时，在弹击锤脱钩的瞬间，回弹仪的标称动能为。 b.弹击锤与弹击杆碰撞的瞬间，弹击拉簧处于自由状态，此时弹击锤起点应位于刻度尺的零点处。 c.在洛氏硬度为HRC60±2的钢钻上，回弹仪的率定值应为80±2。 2)酚酞酒精溶液，浓度为1%。 3)手提式砂轮。 4)钢钻：洛氏硬度HRC60±2。 5)其它：卷尺、钢尺、凿子、锤、毛刷等。 3 回弹仪检定与保养 回弹仪有下列情况之一时，应送检定单位校验。检验合格的回弹仪应具有检定合格证，其有效期为半年。 1）累计弹击次数超过6000次； 2）弹击拉簧座、弹击杆、缓冲压簧、中心导杆、导向法兰、弹击锤、指针轴、指针片、指针块、挂钩及调零螺丝等主要零件之一经更换后； 3）弹击拉簧前端不在拉簧座原孔位或调零螺丝松动； 4）遭受严重撞击或其它损害。 回弹仪有下列情况之一时，应在钢钻上进行率定试验； 1）进行构件测试前后，如连续数天测试，可在每天测试完毕后率定一次； 2）测定过程中对回弹值有怀疑时。 如率定试验结果不要规定的80±2范围内，应对回弹仪进行常规保养后再进行率定，如再次率定仍不合格，应送检定单位检验。 回弹仪率定步骤 回弹仪率定试验宜在室湿为20±5℃的条件下进行。率定时，钢砧应稳固地平放在刚度
回弹试验 1试验的目的及意义 （1）了解回弹仪的基本构造、基本性能、工作原理和使用方法 （2）掌握回弹法检测混凝土强度的基本步骤和方法 （3）培养结构试验的动手能力和科学研究的分析能力 2试验的适用围 适用于工程结构普通混凝土抗压强度的检测，不适用于表层与部质量有明显差异或部存在缺陷的混凝土结构或构件的检测。 3试验的仪器设备 数显式回弹仪 4执行技术标准 《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011） 5试验的操作步骤 每位同学各自选取一个测区，每测区面积约20×20cm2，每测区弹击16个点。 构件测区的选择应符合下列要求： （1）对长度不小于3m的构件，其测区数不少于10个，对长度小于3m且高度低于0.6的构件，其测区数量可适当减少，但不应少于5个。本次试验选择了一块大型混凝土梁板作为试验体，大组成员每人测一个测区，共13个； （2）相邻两测区的间距应控制在2m以，测区离构件边缘的距离不宜大于0.5m； （3）测区应选在使回弹仪处于水平方向，检测混凝土浇筑侧面。当不能满足这一要求时，方可选在使回弹仪处于非水平方向，检测混凝土浇筑侧面、表面或底面； （4）测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应均匀分布。在构件的受力部位及薄弱部位必须布置测区，并应避开预埋件；（5）检测面应为原状混凝土面，并应清洁、平整，不应有、疏松层、浮浆、油垢以及蜂窝、麻面，必面时可用砂轮清除疏松层和杂物，且不应有残
留的粉末或碎屑； （6）对于弹击时会产生颤动的薄壁、小型构件应设置支撑固定。结构或构件的测区应标有清晰的编号，必要时应在记录纸上描述。 6试验数据 回弹法测试混凝土强度试验记录表 日
回弹仪钢毡率定 一、检查回弹仪各机械部位运转是否正常。 二、回弹仪检定与保养： 1. 回弹仪有下例情况之一，应送检定单位校验，校验合格的回弹仪应具有检定合格证，其有效期为一年。 （１）累计弹击次数超过６０００次； （２）弹击拉弹座、弹击杆、缓冲压弹、中心导杆、导向法兰、弹击锤、指针轴、指针片、指针块、挂钩及调零螺丝等主要零件之一经更换后； （３）弹击拉弹前端不在拉弹座原孔位或调零螺丝松动； （４）遭受严重撞击或其它损害。 ２.回弹仪有下例情况之一，应在钢砧上进行率定试验： （１）进行构件测试前后，如连续数天测试，可在每天测试完毕后率定一次； （２）测试过程中对回弹值有怀疑时。 如率定试验结果不在规定的80±2的范围内，应对回弹仪进行常规保养后再进行率定，如再次率定仍不合格，应送检定单位检验。 （３）回弹仪率定步骤： 回弹仪率定试验宜在室温为20±5℃的条件下进行，绿顶时钢砧稳固地平放在刚度大的混凝土地坪上，回弹仪向下弹击时，弹击杆分4次旋转，每次旋转约90º，弹击3~5次，取其中最后连续3次且读书稳定的回弹值进行平均作为率定值。 三、测定步骤： 1．测区和测点布置 （1）对水泥混凝土路面，按随机取样方法决定试样，每个试样的测区数不宜少于6~10个，相邻两测区的间距宜大于2米，测区宜在试样的可测表面上均匀分布，并宜避开板边板角。（2）对其它混凝土构造物，测区应避开位于混凝土内保护层附近设置的钢筋，测区宜在试样的两相对表面上有两个基本对称的测试面，如不能满足这一要求时，一个测区允许只有一个测面。 （3）测区表面应清洁、干燥、平整，不应有接缝、饰面层、粉刷物和不平整处，磨光的表面不应有残留粉尘和碎屑。 （4）一个测区的面积宜不少于200*200MM，每一测区宜测定16个测点，相邻两测点的间距宜不小于3CM，测点距路面边缘或接缝的距离应不小于5CM。 （5）对龄期超过3个月的硬化混凝土，应测定混凝土表层的碳化深度进行回弹值修正，也可用砂轮将碳化层打磨掉以后进行测定，但经打磨的与未经打磨的不得混在一起计算或与试块强度比较（未打磨）。 2．回弹值测定 在测试过程中，回弹仪的轴线应始终垂直于混凝土路面，具体操作应符合下列要求： （1）将回弹仪的弹击杆顶住混凝土表面，轻压仪器，使按纽松开，弹击杆徐徐伸出，并使挂钩挂上弹击锤。 （2）使回弹仪对混凝土表面缓慢均匀施压，待弹击锤脱钩，冲击弹击杆后，弹击锤即带动指针向后移动直至到达一定位置时，指针块的刻度线即在刻度尺上指示某一回弹值。 （3）使回弹仪继续顶住混凝土表面，进行读数并记录回弹值，如条件不利于读数，可按下按纽，锁住锁芯，将回弹仪移至他处读数，准确至1个单位。 （4）逐渐对回弹仪减压，使弹击杆自机壳内伸出，挂钩挂上弹击锤，带下一次使用。 四、计算
回弹法检测砼强度记录 东营市新汇工程建设监理有限公司 检测人： 时间： 单位工程名称 大马山水库工程 分部工程名称 北驳岸墙 单元工程（检测部位） 承台1# 砼龄期 28d 回弹仪 型 号 设计强度等级 C 30 编 号 测 区 回 弹 值 回弹平均值 碳化值 砼强度 换算值 泵送砼 修正值 泵送砼强度换算值 承台 1# 1 4 2 39 40 38 40 40 39 38 39.3 0.5 38 42 38 39 45 39 41 38 2 45 38 39 40 38 40 37 39 39.3 0.5 46 43 39 39 40 38 38 41 3 45 41 39 44 40 40 42 41 41.3 0.5 36 37 45 40 44 40 41 46 4 46 40 40 38 39 40 38 38 39.7 0.5 39 44 41 41 38 40 41 43 5 38 41 43 42 40 38 40 38 39.5 0.5 41 40 41 39 40 38 39 38 6 39 39 38 38 38 41 40 46 39.6 0.5 47 41 45 38 39 40 38 42 7 39 38 38 39 39 42 40 41 40.6 0.5 42 42 46 41 44 40 40 42 8 42 39 38 39 44 44 38 40 40.0 0.5 42 42 39 46 40 40 40 41 9 39 37 38 41 39 42 37 39 39.8 0.5 37 45 39 41 43 42 38 42 10 43 36 39 42 40 39 36 37 38.4 0.5 40 35 38 39 38 38 38 38
回弹仪操作规程 正确使用与操作回弹仪，可以较好地发挥其效能，提高测试的准确性。因此，仪器使用人员必须按照规程的要求进行操作。 一、检查回弹仪各机械部位运转是否正常。 二、回弹仪检定与率定： 1. 回弹仪有下例情况之一，应送检定单位校验，校验合格的回弹仪应具有检定合格证，其有效期为半年。 （1）新回弹仪启用前； （2）超过鉴定有效期； （3）数字式回弹仪数字显示的回弹值与指针直读示值相差大于1； （4）经保养后，在钢砧上的率定值不合格； （5）遭受严重撞击或其他损害。 ２.回弹仪有下例情况之一，应在钢砧上进行率定试验： （1）进行构件测试前后，如连续数天测试，可在每天测试完毕后率定一次； （2）测试过程中对回弹值有怀疑时。 如率定试验结果不在规定的80±2的范围内，应对回弹仪进行常规保养后再进行率定，如再次率定仍不合格，应送检定单位检验。 （３）回弹仪率定步骤： 回弹仪率定试验宜在室温为20±5℃的条件下进行，率定时钢砧稳固地平放在刚度大的混凝土地坪上，回弹仪向下弹击时，弹击杆分
4次旋转，每次旋转约90o，弹击3~5次，取其中最后连续3次且读书稳定的回弹值进行平均作为率定值。 三、测定步骤： 1．测区和测点布置 （1）对于一般构件，测区数不宜少于10个。当受检构件数量大于30个且不需提供单个构件推定强度或受检构件某一方向尺寸不大于4.5m且另一方向尺寸不大于0.3m时，每个构件的测区数量可适当减少，但不应少于5个。 （2）相邻两侧区的间距不应大于2m，测区离构件端部或施工缝边缘的距离不宜大于0.5m，且不宜小于0.2m。 （3）测区宜选在能使回弹仪处于水平方向的混凝土浇筑侧面。当不能满足这一要求时，也可选在使回弹仪处于非水平方向的混凝土浇筑表面或底面。 （4）测区宜布置在构件的两个对称的可侧面上，当不能布置在对称的可侧面上时，也可布置在同一可测面上，且应均匀分布。在构件的重要部位及薄弱部位应布置测区，并应避开预埋件。 （5）测区的面积不宜大于0.04m2。 （6）测区表面应为混凝土原浆面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面。 （7）对于弹击时产生颤动的薄壁、小型构件，应进行固定。 （8）对龄期超过3个月的硬化混凝土，应测定混凝土表层的碳化深度进行回弹值修正，也可用砂轮将碳化层打磨掉以后进行测定，
1 回弹法检测砼强度记录 东营市新汇工程建设监理有限公司 检测人： 时间： 单位工程名称 大马山水库工程 分部工程名称 北驳岸墙 单元工程（检测部位） 承台1# 砼龄期 28d 回弹仪 型 号 设计强度等级 C 30 编 号 测 区 回 弹 值 回弹平均值 碳化值 砼强度 换算值 泵送砼 修正值 泵送砼强度换算值 承台1# 1 4 2 39 40 38 40 40 39 38 39.3 0.5 38 42 38 39 45 39 41 38 2 45 38 39 40 38 40 37 39 39.3 0.5 46 43 39 39 40 38 38 41 3 45 41 39 44 40 40 42 41 41.3 0.5 36 37 45 40 44 40 41 46 4 46 40 40 38 39 40 38 38 39.7 0.5 39 44 41 41 38 40 41 43 5 38 41 43 42 40 38 40 38 39.5 0.5 41 40 41 39 40 38 39 38 6 39 39 38 38 38 41 40 46 39.6 0.5 47 41 45 38 39 40 38 42 7 39 38 38 39 39 42 40 41 40.6 0.5 42 42 46 41 44 40 40 42 8 42 39 38 39 44 44 38 40 40.0 0.5 42 42 39 46 40 40 40 41 9 39 37 38 41 39 42 37 39 39.8 0.5 37 45 39 41 43 42 38 42 10 43 36 39 42 40 39 36 37 38.4 0.5 40 35 38 39 38 38 38 38
混凝土回弹仪的校验方法 1范围 1.1本方法适用于使用中的混凝土回弹仪的校验。 1.2 建筑用混凝土回弹仪系用于按《回弹法检测混凝土抗压强度技术规程》DB32/P（JC）002-92测试混凝土强度的检测仪器。也是一种计量器具。 2要求 2.1铭牌 2.1.1 应有型号、制造厂名（或商标）、出厂编号、出厂日期、计量器具许可证及CM标志。 2.2 回弹仪 2.2.1 外壳不允许有碰撞和摔落的明显损坏。 2.2.2 各运动部件活动自如,可靠。不得有松动,卡滞和影响操作的现象。指针滑块示值和刻度尺上的刻线应清晰,均匀。 2.2.3 弹击杆外露球面应光滑,无裂痕,缺损和锈蚀。 2.3 率定用钢钻。 2.4 钢钻的重量及硬度应符合国家标准《回弹仪》GB/T9138-88的要求。洛氏硬度H RC 为60±2。 3校验用标准器具 3.1钢钻。 4校验方法 4.1温度。 4.1.1 在室温20±5℃的条件下进行。 4.1.2 率定须满足第2条要求中的内容。 4.2 操作。 4.2.1 将钢钻应稳固地平放在刚度大的混凝土实体上。 4.2.2 回弹仪向下弹击时,弹击杆应分四次旋转,每次旋转90°。 4.2.3 每个方向弹击三次,取其中最后三次读数稳定的回弹值进行平均。 5 校验结果评定 5.1 结果。
5.1.2 弹击杆每旋转一次的平均率定值均应符合80±2的要求。 5.1.3 如不符合80±2的要求,须对回弹仪进行保养或送省计量检验站进行修理、校验。。仪器名称仪器编号 如达不到80±2要求为不合格。 5.2 校验时间 5.2.1 进行混凝土构件回弹测试前,如连续数天测试,应可在每天测试前率定一次。 5.2.2 在工程检测中对回弹值有怀疑时。 5.2.3 回弹工作结束后。 6 附录 6.1 校验记录，见表40.1 回弹仪率定校验记录表 校验编号：
回弹仪率定校验记录表
回弹仪率定记录表 回弹仪规格型号：钢砧率定值（范围80±2）时间角度 1 2 3 平均值结果评价温度0° 仪器编号90° 出库/入库180° 操作人270° 温度0° 仪器编号90° 出库/入库180° 操作人270° 温度0° 仪器编号90° 出库/入库180° 操作人270° 温度0° 仪器编号90° 出库/入库180° 操作人270° 温度0° 仪器编号90°
第1页 回弹仪率定记录表 回弹仪规格型号：钢砧率定值（范围80±2）时间角度 1 2 3 平均值结果评价出库/入库180° 操作人270° 温度0° 仪器编号90° 出库/入库180° 操作人270° 温度0° 仪器编号90° 出库/入库180° 操作人270° 温度0° 仪器编号90° 出库/入库180° 操作人270° 温度0° 仪器编号90° 出库/入库180°
第2页 回弹仪率定记录表 回弹仪规格型号：钢砧率定值（范围80±2）时间角度 1 2 3 平均值温度0° 仪器编号90° 出库/入库180° 操作人270° 温度0° 仪器编号90° 出库/入库180° 操作人270° 温度0° 仪器编号90° 出库/入库180° 操作人270° 温度0° 仪器编号90° 出库/入库180°
温度0° 仪器编号90° 第3页 回弹仪率定记录表 回弹仪规格型号：钢砧率定值（范围80±2）时间角度 1 2 3 平均值出库/入库180° 操作人270° 温度0° 仪器编号90° 出库/入库180° 操作人270° 温度0° 仪器编号90° 出库/入库180° 操作人270° 温度0° 仪器编号90° 出库/入库180°
