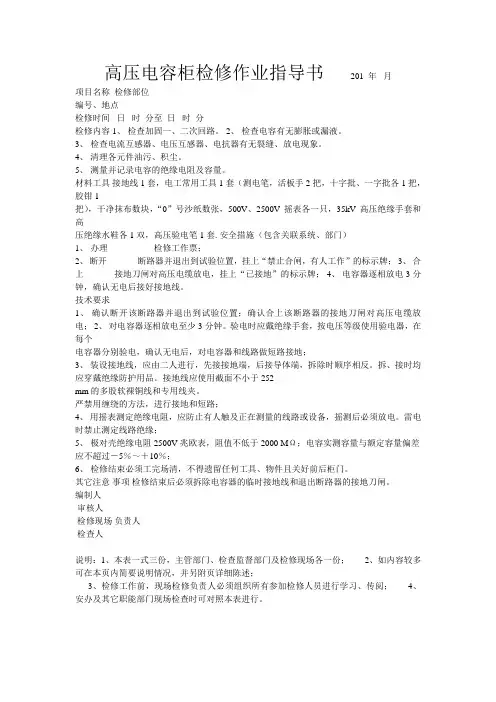

电容器检修现场作业指导书
编制：
审核：
批准：
1 范围
本作业指导书适用于10kV电容器检修
2 引用文件
GB-26860-2011电业安全工程规程（发电厂和变电所电气部分） GB-26860-2001电力建设安全工作规程（变电所部分）
3 检修前准备
3.1准备工作安排
3.2工器具
3.3材料
3.5危险点分析
3.6安全措施
3.7 人员分工
4 作业程序及作业标准4.1 开工
5.2 检修内容和工艺标准
5.4 竣工
附：一种票样票
变电站（所）第一种工作票
签发编号：内修单位：变电站：编号：第1页
签发编号：内修编号：第2页
签发编号：内修编号：第3页
220kV高旺变电站工程 35kV电容器组安装作业指导书 批准: 审核: 编写: 广西恒都输变电工程有限公司 220kV高旺变电站工程项目部 2010年01月18日
目录 1.范围-------------------------------------------------------------------------------------------2 2.引用标准-------------------------------------------------------------------------------------2 3.编制依据-------------------------------------------------------------------------------------2 4.工程概况-------------------------------------------------------------------------------------2 5.作业准备及条件----------------------------------------------------------------------------3 6.施工进度-------------------------------------------------------------------------------------3 7.作业程序及方法----------------------------------------------------------------------------5 8.作业质量标准及检验要求----------------------------------------------------------------6 9.环境及职业健康安全要求----------------------------------------------------------------7
1 编写的目的及使用范围 1.1 目的： 为了便于更好地维护好断路器，保证断路器处在良好状态下运行，规范检修试验标准，编写本作业性指导书。 1.2 适用范围： 电业局所属变电站，投运断路器设备。 1.3 对工作人员的要求： 为了保证检修试验质量，做到标准化，规范化，必须按照本作业性指导书有条款进行。 1.4 引用标准： 本作业性指导书涉及到的标准很多，大致可以分为两种，一种是所涉及设备的基本标 准，一种是有关试验的标准。为精练起见，择主要标准列入。 1.4.1《电气装置安装工程电气设备交接试验标准》 GB 50150--91 国家技术监督局中华人民共和国建设部。 1.4.2《电力设备预防性试验规程》 DL/T 596—1996 中华人民共和国电力行业 1.4.3 各个厂家出厂试验报告。因断路器的型号不同，断路器的导电回路电阻值以制造厂 规定为标准。 1.4.4《电气装置工程施工及验收规范》工程建设标准规范 2.断路器试验所需工器具 2.1 断路器作业性指导书（Q/308-707。23-2001） 1本 2.2 电力设备预防性试验规程（DL/T 596-1996） 1本 2.3 电气装置安装工程电气设备交接试验标准（GB50150-91） 1本、 2.4 2500伏摇表试仪（ZG—114）1台 2.5交流介损测试仪（AI-6000 ） 1台 2.6导电回路电阻测试仪（5501） 1台 2.7交流耐压装置（YGZ-100） 1套 1
2.8温.湿度计 1个 2.9具有保护装置的试验电源 1个 3.断路器试验作业流程图（附表一） 4.测量断路器的绝缘电阻 4.1使用2500V兆欧表（电动或手摇）均可，测量断路器的分．合闸绝缘电阻。标准按 规程执行。（DL/T 596-1996）.（GB 50150-91） 4.2 MD兆欧表操作规定 4.2.1 MD兆欧表的使用操作 4.2.1.1 断开被试设备电源，并使设备短路接地充分放电，对电容较大的设备放电时间不 少于2分钟。 4.2.1.2 仪器检查：将兆欧表放置平稳，将零线接地，旋转开启按钮启动兆欧表，使表针 向无限大。然后，将火线接地，检查表针是否指零，检查无误后，开始正常工作。 4.2.1.3开始测试时，先启动兆欧表，然后将火线接于被试设备上进行测量。测量完毕后， 应先将火线离开被试品，然后关闭按纽开关。 4.2.1.4测量时间一般为一分钟，待指针稳定后，读取数值。 4.2.1.5吸收比指60秒与15秒时绝缘电阻比值。 4.2.1.6极化指数指10分钟与1分钟时绝缘电阻比值。 4.3注意事项 4.3.1使用条件，环境温度0--40度，相对湿度不超过85%。 4.3.2 电压的选择（如表） 4.3.3 在进行测量前后，对被测物一定要进行充分放电，以保证人身及仪表的安全。 4.3.4 测量时，地线与火线应分离开。 4.3.5 遇有被试设备表面潮湿时，应加屏蔽。 4.3.6 在测量大容量设备绝缘电阻时，为防止设备反充电，应先将兆欧的火线离开被试 2

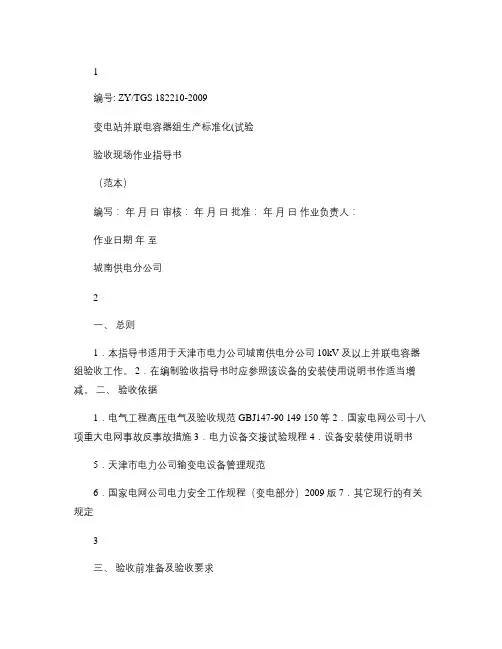

电容器组检修试验作业指导书 1 适用范围 本作业指导书适用于我段牵变所电容器(组)的检修试验，温度不低于＋5℃，空气相对湿度一般不高于80％的检修试验，检修周期3年。 2 规范性引用文件 下列文件对于本作业指导书的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。 《铁路电力安全工作规程》 《牵引变电所安全工作规程》《牵引变电所运行检修规程》 《牵引变电所安全工作规程和牵引变电所运行检修规程实施细则》 《铁路局营业线施工安全管理实施细则（试行）》 4 电容器组检修试验 4.1 准备工作
4.1.1 人员准备 作业人员2－3人，其中工作领导人1人，作业人员必须经过专业培训并取得电气安全合格证。 4.1.2 工具、材料 序号名称规格型号单位数量 1 试验检测设备套 1 2 呆扳手把≥2 3 活扳手把≥2 4 温湿度计0℃－100℃个 1 5 螺丝刀平口及梅花把各1 6 爬梯个 1 7 传递绳根 1 8 保险丝及白布带圈各1 9 毛巾张 2 10 电容器只 2 11 12
4.2 作业流程及标准
4.3 安全风险点分析及安全控制措施 序号风险点安全控制措施监控人√ 1 人身触电1．检修前应对电容器逐个多次放电并接地。 2．进行风机及本体端子箱作业时须断开三相交流电源和直流电源。 3. 搬运梯子等长大物件时应放倒两人一起抬运，时刻注意与带电部分保持足够的安全距离。 4．雷电时禁止在室外设备以及与其有电气连接的室内设备上作业。 2 高空坠落 和碰撞 1．登高作业超过2米时必须系安全带。 2．使用梯子时应有专人扶梯，梯子上只能一人作业，使用人字梯时 必须有限制开距的拉链。 3. 使用专用的工具传递材料、工具，禁止抛掷传递。 4．在作业地点附近地面人员必须戴好安全帽。
电子物料检验作业指导书 一、目的 为了规范电子物料来料检验及抽料度划，满足市场产品要求。 二、范围： 适用所有机型的电容排、电阻排、坦电容、晶振、石英晶体、震荡器、滤波器、变压器、耦合器、晶体管、场效应管、二极管、发光二极管、三极管、功放、功放控制器、红外管、SMT电阻、SMT电容、SMT电感、峰鸣器、ESD 管来料、压敏电阻、纽扣电池、IC、QFP、BGA、屏蔽罩等贴片电子类来料。 三、检验设备、方法、环境: 3.1、检验环境准备： 3.1.1、照明：室内照明，450LUX以上，10倍放大镜，必要时备用50倍以下显微镜； 3.1.2、 ESD防护，必须佩戴良好的静电防护措施（佩戴静电手套与静电 手环，手环接上静电接地线）ESD必须符合要求（桌面对地阻抗小 于2欧姆，桌面的绝缘阻抗：1*10^6—1*10^9等）； 3.1.3、检验前需要确认工作平台的清洁 3.2、外观检验方法： 3.2.1、对于包装、料号、封装等项目的外观检查，只需要目视检查就可以。 3.2.2、对于尺寸、平面度、曲翘等要用10倍以上放大镜、显微镜，塞尺等工具检验。
3.3、检验工具/仪器： 3.3.1、游标卡尺、平面台、塞尺； 3.3.2、10倍放大镜、显微镜。 四、特殊定义： 4.1.标准： 4.1.1允许标准（Accept Criterion）：包括理想状况、允许状况、拒 收状况三种状况。 4.1.2 理想状况（Target condition）：此组装情形接进理想或完美的 组装结果，良好的组装可靠度。 4.1.3 允许状况（Accept criterion）：此组装未达到理想组装结果，但能维持组装可靠度，视为合格。 4.1.4 拒收状况（Reject criterion）：此组装不能符合标准，影响公司组装产品功能，视为不合格。 4.2.缺点定义： 4.2.1 致命缺点（critical defect）：足以造成人或机器产生伤害， 或危及生命财产的安全的缺点，我们称为致命缺点,以CR表示； 4.2.2主要缺点（major defect）:缺点已造成制品实质功能失去实 用性或可靠度降低，产品损坏，功能不良，称之为主要缺点， 以MA表示； 4.2.3 次要缺点（minor defect）:缺点并无造产品的实用性，且仍
线路检修作业指导书 6.5.1结构 由封面、范围、引用标准、修前准备、现场工作程序、消缺记录、验收总结、指导书执行情况评估和附录九项内容组成。 6.5.2内容及格式 6.5.2.1封面 a）内容 由作业名称、编号、编制人及时间、审核人及时间、批准人及时间、作业负责人、作业工期、编制部门八项内容组成。1）作业名称 包含:电压等级、线路名称、具体作业的杆塔号、作业内容。如：“×××kV×××线更换合成绝缘子作业指导书”。 2）编号 应具有唯一性和可追溯性，便于查找。可采用企业标准编号，Q/×××，位于封面的右上角。 3）编制人及时间 负责作业指导书的编写。在指导书编写人一栏内签名，并注明编制时间。 4）审核人及时间 负责作业指导书的审批，对编写的正确性负责。在指导书审核人一栏内签名，并注明审核时间。
5）批准人及时间 作业指导书执行的许可人。在指导书批准人一栏内签名，并注明批准时间。 6）作业负责人 监督检查指导书的执行情况，对检修的安全、质量负责。在指导书试验负责人一栏内签名。 7）作业工期 工作所需时间。 8）编制部门 作业指导书的具体编制部门。 b）格式 6.5.2.2范围 对作业指导书的应用范围做出具体的规定。如：本作业指导书针对 ××kV××线更换合成绝缘子工作编写而成，仅适用于该项工作。 6.5.2.3引用文件
明确编写作业指导书所引用的法规、规程、标准、设备说明书及企业管理规定和文件（按标准格式列出）。 6.5.2.4修前准备 6.5.2.4.1准备工作安排 a）内容 1）明确作业项目、确定作业人员并组织学习作业指导书。2）确定准备检修所需物品的时间和要求； b）格式 6.5.2.4.2人员要求 a）内容 1）规定工作人员的精神状态； 2）规定工作人员的资格，包括作业技能、安全资质和特殊工种资质。 b）格式 6.5.2.4.3工器具 a）内容
检修作业指导书主要内容 1. 适用范围 1.1本作业指导书包含的内容： 1.2 本作业指导书适用的范围： 2. 检修程序与要求 2.1准备阶段 2.1.1检修作业前休息充分，身体状况良好，严禁酒后上班； 2.1.2按规定穿戴好劳保用品； 2.1.3安全负责人填写《安全检修报告书》，《危害辩识、风险评价登记表》、检修项目施工方案，对重大危险源采取防范措施； 2.1.4按时间规定参加班前会，了解本班次的作业任务，现场情况，根据《检修任务施工单》的作业任务，制定和落实相应的安全措施及注意事项； 2.1.5按照检修计划，设立项目负责人，项目安全负责人，根据任务进行人员安排； 2.1.6作业前必须了解现场状况，并仔细检查、校验所使用的各类工具、量具，确认完好方可使用，准备所需更换的备件，并检查确认备件质量，不符合要求的及时向作业线主管反映。 2.1.7所需工种、人数： 2.1.8所需工具、量具： 2.1.8.1特种工具：对讲机3台，重型套筒1套； 2.2 实施阶段 2.2.1熟悉现场，项目负责人组织检修施工人员学习了解《检修安全报告书》等“报告书”上的安全措施并在报告书上签名，严格落实各项安全措施和相关方的安全交底。 2.2.2夜间检修照明设施到位。 2.2.3作业程序 2.3检修技术质量要求及操作要点 材料备件要求，主要检修质量要求等等。 2.4安全要求： (高处作业、起重吊装作业、禁火区作业、煤气区域、行车轨道、密闭空间、停送电作业、炉顶作业；三方确认，双挂牌) 2.4.1认真执行安全三方确认签字后，停送电及挂警示牌制度；
2.4.2加强作业安全监护； 2.4.3安全设施恢复到位； 2.4.4遵守各工种安全操作规程及各类检修安全规定。 2.5环境要求： 2.5.1废破布等固体废弃物归类放置； 2.5.2实行“三清”离场。 2.6试机及验收标准： 2.6.1试车前准备工作； 2.6.1.1清理现场，回收清点工具、备件材料； 2.6.1.2检修人员向操作工提出试车申请单，指明步骤、时间； 2.6.1.3确定试车现场无其它人员。） 3. 检修记录

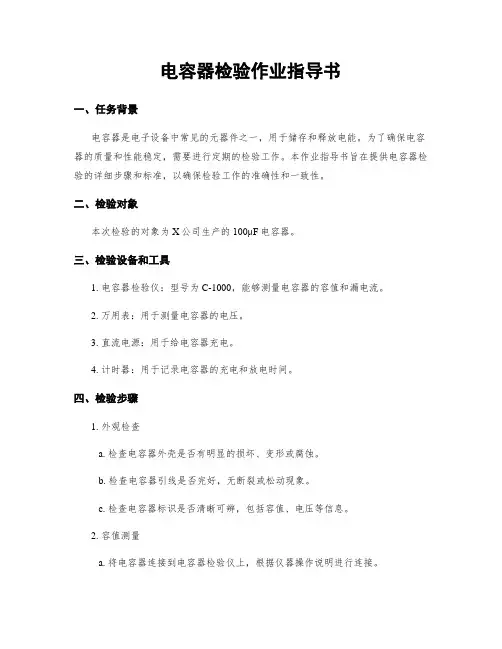

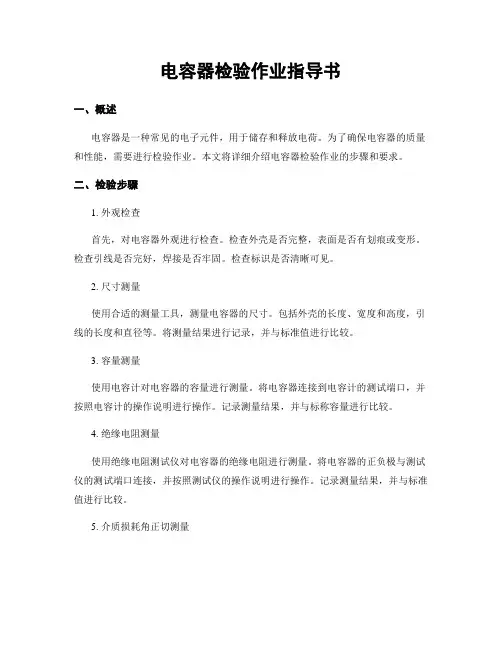

电容器作业指导书 1适用范围 本作业指导书适用于电容器的试验项目，规定了电容器交接验收、预防性试验、检修过程中的常规电气试验的引用标准、仪器设备要求、试验程序、试验结果判断方法和试验注意事项等。制定本作业指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。 2引用文件 下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本作业指导书。 《电气装置安装工程电气设备交接试验标准》GB 50150－2016 《电力设备预防性试验规程》DL/T 596-1996 《现场绝缘试验实施导则绝缘电阻、吸收比和极化指数试验》DL/T 474.1-2006 《现场绝缘试验实施导则介质损耗因数tanδ试验》DL/T 474.3-2006 《现场绝缘试验实施导则交流耐压试验》DL/T 474.4-2006 3检测项目
3.1电容器常规试验包括以下试验项目 （1）测量绝缘电阻； （2）测量耦合电容器、断路器电容器的介质损耗因数及电容值； （3）电容测量； （4）并联电容器交流耐压试验； （5）冲击合闸试验。 3.2试验程序 3.2.1应在试验开始之前详细记录试品的铭牌参数，检查、了解试品的状态及其历史运行有无异常情况，并进行记录。 3.2.2应根据交接或预试等不同的情况依据相关规程规定，从上述项目中确定本次试验所需进行的试验项目和程序。 3.2.3一般情况下，应按先低电压试验后高电压试验、先直流后交流的顺序进行试验。应在绝缘电阻测量无异常后再进行耐压试验。交流耐压试验后还应重复测量绝缘电阻，以判断耐压试验前后试品的绝缘有无变化。 4试验方法及主要设备要求 4.1测量绝缘电阻
锚具检验作业指导书 1、检验频次 每批不大于2000套同厂家、同品种、同规格、同批号锚具 2、检测项目 ⑴、外观、硬度、锚固效率系数、极限拉力总应变、锚口摩阻、喇叭口摩阻 ⑵、外观检查每批抽检10%且不少于10套，从每批中抽10%的锚具检查外观质量和外形尺寸并按产品技术条件确定是否合格，当有一套表面有裂纹时，则本批应逐套检查，合格才能进入后续检验组批。硬度试验每批抽检5%且不少于5套，按产品设计规定的表面位置和硬度范围做硬度检验，有一个零件不合格时，则应另取双倍数量的零件重做检验；仍有一件不合格时，则应对本批产品逐个检验，合格者方可进入后续检验组批委外检测，其余指标委外检测 3、检测仪器 洛氏硬度计 4、检测评定依据 《预应力混凝土用锚具、夹具和连接器》 （GB/T14370-2007） 5、外观检验
如表面无裂纹，影响锚固能力的尺寸符合设计要求，应判断为合格，如尺寸有1套超过允许偏差，则应另取双倍数量重做检验，如仍有1套不符合要求，则应逐套检查，合格方可使用，如发现一套有裂纹，即应对全部产品进行逐件检验，合格后方可使用。 6、硬度试验 ⑴、试样： ①试样表面应光滑平坦，无氧化皮及外来污物，尤其不应有油脂，建议试样表面粗糙度Ra不大于0.8μm，产品或材料标准另有规定除外。 ②试样的制备应使受热或冷加工等因素对表面的影响减至最小。 ③试验后试样背面不应出现可见变形。，对于用金钢石圆锥压头进行试验，试样或试验厚度应不小于残余压痕深度的15倍。 ⑵、洛氏硬度标尺 洛氏硬度标尺硬度符 号 压头类 型 初试 验力 F0/N 主试验 力F1/N 总试 验力 F/N 使用范围 C HRC 金刚石 圆锥 98.07 1373 1471 20HRC～ 70 HRC ⑶、试验方法
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 电容器试验安全操作规程(2020 年) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
电容器试验安全操作规程(2020年) 1．试验人员应做好试验前的准备工作，熟悉电容器的试验方法，掌握设备性能，按操作规程进行试验。 2．遵守电气高压试验一般规程。 3．检查设备信号灯、连锁开关是否正常及绝缘距离的可靠性。 4．电气试验必须两人以上方能进行。一人接完线，应由另一人检查后，方可进行试验。 5．不许拆动固定接线，不许拉临时线(如特殊需要，用后必须拆除)。 6．操作者进行试验时，应戴上防护用品，站在橡胶绝缘垫上。 7．试验过程中，不可随便离开操作台，如要离开，必须有人代替。 8．试验过程中，发现问题必须排除故障后，才能继续试验。
9．每次电源闸刀开关分，合一次，试验电容器都要进行放电。直流耐压试验后，必须用自动放电棒或手动放电棒将被试晶进行放电。放电棒应可靠接地。 10．试验结束后切断电源、水源，整理工作场地，锁好门窗，闭上电源、水源。 11．开动吊车及其它起重运输设备，应按照相应的操作规程进行操作。 12．无关人员在试验时不准进入试验间。 ——摘自《机械工人安全技术操作规程》 云博创意设计 MzYunBo Creative Design Co., Ltd.
检修作业指导书 作业项目：给水泵 作业日期： 批准：XXX X年X月X日 审核：XXX X年X月X日 编制：XXX X年X月X日 2009-12-31修订2010-01-01实施 大唐XXXX发电有限责任公司发布 给水泵检修作业指导书 1 目的 1.1规范检修行为，确保给水泵修后达到原设计要求。 1.2本作业指导书为所有参加本项目的工作人员所共同遵循的质量保证程序。
2 范围 适用于上海水泵厂生产的FK5D32LI型水泵标准检修。 3 职责 3.1 工作负责人职责：组织得当、分工明确，对安全和质量负责，指定专人做好记录， 确保记录真实、准确。 3.2 监护人职责：按安规要求对检修工的安全进行监护。 3.3 其他工作人员职责：按安规要求和作业指导书的要求认真完成工作负责人布置的任务。 3.4 质检员职责：负责项目质量验收、签证。 4 人员资质及配备 4.1 专责检修工1名：具有从事水泵专业五年以上工作经验，通过厂部组织的安规考试及拥有检修上岗资格证，熟悉设备结构与工作原理，具备较高的转动机械检修技能的资质或条件。 4.2 检修工3名：具有从事水泵专业三年以上工作经验，通过厂部组织的安规考试及拥有检修上岗资格证，了解设备结构与工作原理，具备基本的转动机械检修技能的资质或条件。 4.3 其他：行车司机和起重工各1名，具有通过厂部组织的安规考试及拥有特种检修上岗资格证的资质或条件。 5 检修内容(或流程) 本给水泵的检修作业内容包括给水泵抽芯包及水泵本身的解体检修。 5.1 给水泵检修的准备工作。 5.2抽出芯包。 5.3芯包解体。 5.4检查、更新和修理及清洗各零部件。 5.5芯包组装。 5.6芯包回装。 5.7小汽轮机与给水泵找中心。 5.8靠背轮检查及装复。 5.9装复各连接管道及仪器仪表。 6 质量标准 6.1导叶紧固蝶形弹簧不变形、无裂纹、所有螺杆无裂纹，螺纹完好、套装松紧适度。 6.2齿轮联轴器齿面啮合均匀，无严重磨损，光洁平整无毛刺。联轴器喷油管清洁畅通。6.3泵壳表面光洁，无裂纹，无吹蚀，各密封面平整无沟槽。叶轮、导叶轮流道光滑，密封环处无严重磨损，叶轮两端面与轴线垂直，平面光洁平整，无吹蚀。泵轴表面光洁无吹蚀、裂纹、丝扣完好。 6.4轴承清洁、无锈垢杂质、轴瓦、推力瓦块合金无夹渣、气孔、凹坑、裂纹、脱胎。 6.5泵轴弯曲度及推力盘瓢偏≤0.02mm。转子小装测量：传动端密封轴套处、各级叶轮密封环处、平衡轴套处、自由端密封轴套处径向晃度均≤0.05mm。 6.6轴径的椭圆度和不柱度应小于0.02MM（要改为mm），轴的径向晃度应小于0.03 mm，轴的弯曲度不大于0.02MM。 6.7叶轮和挡套等套装件的内径与轴的配合间隔，一般为0.03∽0.05MM，最好在0.03MM 以内。
电容器试验安全操作规程(标 准版) The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0457
电容器试验安全操作规程(标准版) 1．试验人员应做好试验前的准备工作，熟悉电容器的试验方法，掌握设备性能，按操作规程进行试验。 2．遵守电气高压试验一般规程。 3．检查设备信号灯、连锁开关是否正常及绝缘距离的可靠性。 4．电气试验必须两人以上方能进行。一人接完线，应由另一人检查后，方可进行试验。 5．不许拆动固定接线，不许拉临时线(如特殊需要，用后必须拆除)。 6．操作者进行试验时，应戴上防护用品，站在橡胶绝缘垫上。 7．试验过程中，不可随便离开操作台，如要离开，必须有人代替。 8．试验过程中，发现问题必须排除故障后，才能继续试验。
9．每次电源闸刀开关分，合一次，试验电容器都要进行放电。直流耐压试验后，必须用自动放电棒或手动放电棒将被试晶进行放电。放电棒应可靠接地。 10．试验结束后切断电源、水源，整理工作场地，锁好门窗，闭上电源、水源。 11．开动吊车及其它起重运输设备，应按照相应的操作规程进行操作。 12．无关人员在试验时不准进入试验间。 ——摘自《机械工人安全技术操作规程》 XXX图文设计 本文档文字均可以自由修改
一、外观检验： 二、组装性能：2.1插芯：突出长度正常，弹性良好，有明显倒角，表面无任何脏污、缺陷及其他不良。2.2散件：各散件与适配器之间配合良好，无松脱现象，机械性能良好，有良好的活动性，表面无任何脏污、缺陷、破损、裂痕，颜色与产品要求相符，同批次产品无色差。2.3压接：对光缆外皮及凯夫拉线的压接固定要牢固，压接金属件具有规则的压痕，无破损、弯曲，挤压光缆等不良。 三、端面标准：根据附录1《光纤连接器端面检验规范》检验。 四、插损、回损技术标准： 五、端面几何形状(3D)标准：
六、合格品标识：合格产品标识包括：出厂编号(每个产品对应唯一的出厂编号，由生产任务计划号加流水号组成)、型号规格、条码标签(根据客户要求可选)、产品说明书(根据客户要求可选)、3D报告(根据客户要求可选)、环保标识(根据客户要求可选)、插/回损测试数据等。 七、产品包装：7.1产品基本包装是：将光纤连接器盘绕成15-18cm直径的圈，连接头两端用扎带固定于线圈的对称中部，根据产品的不同型号扎紧方式有“8”和“1”字型扎法，以不松脱为原则，不能在光缆上勒出痕迹，0.9光缆使用蛇形管绑扎。特殊型号产品可根据相应《包装作业指导书》进行操作。将绑扎好的连接器头朝下放入对应已贴好标识的包装袋中封好袋口，并将包装袋中的空气尽量排除但不能将连接器挤压变形。7.2基本包装完成后以整数为单位装入包装箱内，包装箱内部用卡板或气泡袋或珍珠棉或其他防挤压保护辅料隔开，特殊型号产品可根据相应《包装作业指导书》进行操作。包装箱外贴上装箱清单和其他产品标识后封箱打包并放置到指定成品区。 八、各零部件技术标准： 8.1插芯： 8.1.1产品符合以下标准：YDT 1198-2002 《光纤活动连接器插针体技术要求》Telcordia GR-326-CORE 8.1.2详细技术要求见附录2《常规插芯技术标准》。 8.2光纤/光缆： 8.2.1产品符合以下标准：YDT 1258.1-2003 《室内光缆系列第一部分总则》YDT 1258.2-2003 《室内光缆系列第二部分单芯光缆》YDT 1258.3-2003 《室内光缆系列第三部分双芯光缆》YDT 1258.4-2005 《室内光缆系列第四部分多芯光缆》YDT 1258.5-2005 《室内光缆系列第五部分光纤带光缆》YDT 1258.3-2009 《室内光缆系列第3部分：房屋布线用单芯和双芯光缆》YDT 908-2000 《光缆型号命名方法》 8.2.2性能、尺寸、材质、颜色、环保等符合国家相关行业标准。产品颜色在同一批次的同一规格型号上必须保持一致。 8.3连接器： 8.3.1产品性能指标符合以下国家标准：GBT 12507.1-2000 《光纤光缆连接器第一部分：总规范》GBT 12507.2-1997 《光纤光缆连接器第二部分：F-SMA 型光纤光缆连接器分规范》YDT 1272.1-2003 《光纤活动连接器第1部分：LC 型》YDT 1272.2-2005 《光纤活动连接器第2部分：MT-RJ型》YDT 1272.3-2005 《光纤活动连接器第3部分：SC型》YDT 1272.4-2007 《光纤活动连接器第4部分：FC型》YDT 1272.5-2009 《光纤活动连接器第5部分：MPO型》YD987-1998 《ST/PC型单模光纤光缆活动连接器技术规范》YDT 2152-2010 《光纤活动连接器可靠性要求及试验方法》

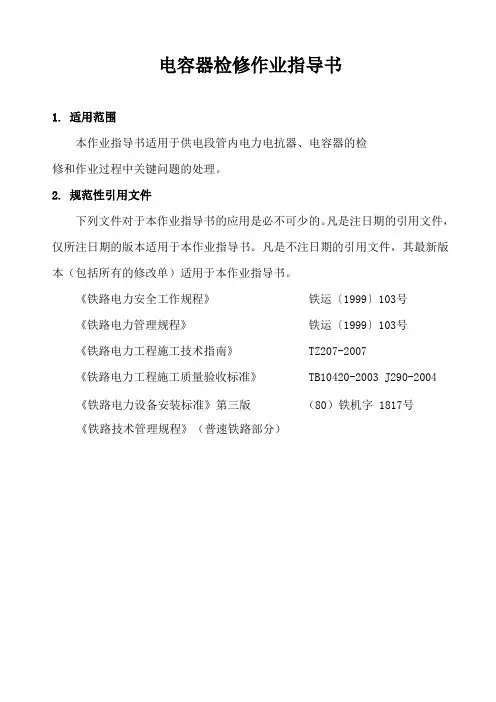

电容器拆除作业指导书 1.适用范围 本作业指导书适用于供电段管内电力电抗器、电容器的拆 除和作业过程中关键问题的处理。 2.规范性引用文件 下列文件对于本作业指导书的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。 《铁路电力安全工作规程》铁运〔1999〕103号 《铁路电力管理规程》铁运〔1999〕103号 《铁路电力工程施工技术指南》 TZ207-2007 《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号 《铁路技术管理规程》（普速铁路部分）
3.编制依据 根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局 作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。 4.补偿装置拆除作业指导书 4.1.拆除准备工作 4.1.1.拆除人员准备 序号作业内容人数负责人作业组员 1 工作执行人 1 2 工作许可人 1 3 工作监护人 2 根据作业需要而定 4 坐台防护人员 1 根据作业需要而定 5 现场防护人员 2 6 工作组员 2 4.1.2.拆除工器具准备 序号名称型号单位数量备注 1 接地线（组）组 2 2 验电器（支）支 1 3 绝缘手套(双) 双 2 4 绝缘靴(双) 双 2 5 铝合金梯（把）把 1 6 棕绳（根）根 1 7 钢丝套（副）副 6 8 钢丝绳根 1 9 钢钎根 2 10 抬杠根 2 11 锯弓把 1 12 安全标志块 4 13 警示带盘 2 14 臂章（袖标）块 4 15 断线钳把 1
动力连接器座检修作业指导书（S20）
悬挂本车禁止供电警示牌；
类别：E2、E3级检修 系统：输配电装置 部件：S20动力连接器座 动力连接器座检修作业指导书（S20） 适用车型： 22、23、25B 等型客车 作业人员：车辆电工 作业时间：30 ~ 60分钟/辆 作业材料：手套、作业帽、绝缘胶带、清洁剂、棉布 作业场所：预检平台、检修大库 环境要求：通风、照明良好 工装工具： 电钳工具、棘轮扳手、扭力扳手、风动扳手、剥线钳、压线钳、500V 兆欧表、热风枪 操作规程： 参考资料： 1.《中国铁路总公司关于印发〈铁路客车电气装置检修规则（试行）〉的通知》.铁总运（2015）29号
