工程標準類
主辦單位:
總管理處
常用村質硬度標準及範圍
1.目的
規範本公司常用材料硬度,按標準使用和統一書寫標示方法.
2.範圍
常用各種銅類材料、鋁材、不銹鋼、冷熱軋碳素鋼材.
3.管理權責:
采購課.
4.使用說明:
4.1常用材料均有材質代號、硬度代號和硬度範圍.
4.2在進行材料標示時請注意.標準書號:
版次:
第0版,頁次:
生效日期:
2004年8月1日
4.
2."1要求材質硬度若在某硬度代號範圍之內時,只書寫材質和硬度代號,不標注硬度值.例如:
某青銅C2680R要求硬度為HV120則標示是C2680RH.
4.
2."2要求材質硬度若超出某標準代號之硬度值時,則需標特殊要求硬度值而不標示代號,例如:
某青銅C2680R要求硬度為90-108則標注寫C2680RHV90-
108."
4.3若某材質無硬度代號時,若要求硬度值在某材質規定硬度範圍內時,則只標材質,不標注硬度值,若有特殊要求,又硬度值不在規定範圍時,標注時除標注材質外,還要標注硬度值.例如:
S50CHV150-
180."要求硬度在此範圍內時.則標注為S
5
0C.若要求硬度超出此範圍內時,則標注為S50CHV×××-××.
4.4若某材質只有硬度代號,而無硬度值時,則標注時只標注材質和硬度代號.
5.附件:
常用材質硬度標準及範圍表.2核准審核制訂
常用材質硬度標準及範圍表
1.青銅JIS-H3100
材質
C2680R代號OH
HHEH硬度範圍HV
70-80
85-105
110-130
140-160
160-
1752."磷銅JIS-H3100
材質
C5191R代號OH
HHEH硬度範圍HV
70-up
100-160
150-205
140-160
200-up
3."PBSHUS-H3130材質
C5210R代號H
HEH
SH硬度範圍HV140-205185-235210-260230-270 4.紅銅JIS-H3100
材質
C2680R代號硬度範圍HV
90-160O145-220
H180-240*
H210-270H
5."洋白銅JIS-H3110
材質
C7521R代號OH
H硬度範圍HV
70-up
120-180
150-up
6."洋白銅JIS-H3130材質
C19400代號H
HEH
SH硬度範圍HV115-137125-145*135-150* 140-155
7.鈹銅JIS-H3130
材質
C1720R代號硬度範圍HV
O90-160
H145-220
H180-240*
H210-
2708."鈦銅
材質
TiCuRi-M代號
H
EH硬度範圍HV
250-300*
300-
3509."合金銅C19400-ASTM材質
C19400代號硬度範圍HVH115-137H125-145*EH135-150*SH140- 15510."不銹鋼JIS-G4313
材質代號硬度範圍HV
270-300
SUS301 CSPO
H
310-360*
H
370-420*
H
430-480H490-520
EH
11."不銹鋼JIS-G4313
材質
SUS304 CSP
12."不銹鋼JIS-G4307材質
SUS304
SUS410硬度範圍HVBA/2B150-184*240-250代號硬度範圍HV H210-240
H250-300*
H310-360
H370-390
BA/2B150-190*
SUS304BA表示磨光處理,2B表示壓延處理
13."冷軋單光JIS-G3141
材質代號硬度範圍HV
CC85-95*
SPCC-SD
CD75-85
CD75-85
CD示拉伸用CE青示xx深用
1
6."xx鐵JIS-G3303
材質代號硬度範圍HV
T-293
T-
2."597
T-3104*
T-
410714."冷軋雙光JIS-G3141
材質代號硬度範圍HV
一般95-110*
SPCC-SB
4B115-150
2B135-185
1B170-235
1
7."電解JIS-G3313
材質代號硬度範圍HV
SECC8D95-130*
15."熱軋(黑皮鐵板)–G31材質代號硬度範圍HV無結構硬度SPHC 1
8."炭素鋼
材質
S50C
SK7代號硬度範圍HV150-180*180-210*150-180*注:
SK5/SK
70."2-
0."25t:
Hv:220-250
0.1-
0."15t:
Hv:260-
30019."鋁合金JIS-H
400020."鋁合金JIS-H4000
材質代號硬度範圍HVOO
A1050*A1100
H14*
H12
H16
H24*H18H2
4
21."鋁合金JIS-H4000材質代號硬度範圍HVOA5052*H32H34表單編號: IGE-E3H-999-004-01第1版生效日期:
2004年10月1日
如对您有帮助，请购买打赏，谢谢您！ 常见材料莫氏硬度表 矿物莫氏硬度 Mohs’ scale of hardness；Mons’ hardness scale 表示的一种。1812年由矿物学家(Frederich Mohs)首先提出。 应用划痕法将棱锥形金刚钻针刻划所试的表面而发生划痕，习惯上或上都是用莫氏硬度。 用测得的划痕的分十级来表示：(talc)1（硬度最小），(gypsum)2，(calcite)3，(f luorite)4，(apatite)5，(feldspar;orthoclase;periclase)6，(quartz)7，(topaz)8，(cor undum)9，(diamond)10。 硬度值并非绝对硬度值，而是按硬度的顺序表示的值。 莫斯（F. Mons）创立而得名，提出测定矿物相对硬度的10种标准矿物。由小到大分为10级：滑石1，石膏2，方解石3，萤石4，磷灰石5，正长石6，石英7，黄玉8，刚玉9，金刚石10。 应用时作刻划比较确定硬度。如某矿物能将方解石刻出划痕，而不能刻萤石，则其莫氏硬度为3～4，其他类推。莫氏硬度仅为相对硬度，比较粗略。虽滑石的硬度为1，金刚石为10，刚玉为9，但经测得的绝对硬度，金刚石为滑石的4192倍，刚玉为滑石的442倍。莫氏硬度应用方便，时常采用。 是在西元1812年由德国矿物学家Frederich Mohs (1773-1839)提出，硬度值愈大愈硬。这些硬度值是经由互相磨挫来判断的，是相对的关系，不是呈现线性比例的(不能说硬度6比硬度2的硬3倍)。除了原本列出的1~10种矿物，这里也另外收集了其他常见物品的硬度值供参考： [] 参考数据
碱度：把天然水经处理过的水的PH降低到相应于纯CO2水溶液的PH值所必须中和的水中强碱物种的总含量。按这个定义，碱度由强酸（盐酸或硫酸）滴定至终点，单位为ep/L. 硬度：通常说的总硬度指水中Ca2+,Mg2+的总量，这是因为其他离子的总含量远小于二者的含量，因此不予考虑。只有在其他量子含量很高时才考虑，其对硬度的影响。水中的阳离子（除H+外）一般也碳酸盐，重碳酸盐，硫酸盐及氯化物等形式存在。 硬度可以分为暂时硬度，永久硬度个负硬度等类型。 暂时硬度：又称碳酸盐硬度，指水中钙，镁的碳酸盐的含量，因天然水中碳酸盐含量很低，只有在碱性水中才存在碳酸盐。故暂时硬度一般是指水中重碳酸盐的含量，水在煮沸时其中的重碳酸盐分解出碳酸盐沉淀。常用的硬度单位是毫摩尔/升（mmol/L） 永久硬度：又称非碳酸盐硬度，主要指水中钙，镁的氯化物.硫酸盐的含量，之外尚有少量的钙.镁硝酸盐.硅酸盐等盐类，在常压9体积不变）情况下加热，这些盐类不会析出沉淀。常用的硬度单位是毫摩尔/升（mmol/L） 负硬度：指水中钾.纳的碳酸盐.重碳酸盐及氢氧化物的含量，又称为纳盐硬度。当水的总碱度大于总硬度时，就回出现负硬度。负硬度可以消除水的永久硬度，负硬度不能与永久硬度共存。常用的硬度单位是毫摩尔/升（mmol/L） 碱度和硬度是水的重要参数，二者之间的关系有以下三种情况： （1）总碱度〈总硬度，此时，水中有永久硬度和暂时硬度，无钠盐（负）硬度，则： 总硬度—总碱度=永久硬度 总碱度=暂时硬度 （2）总碱度〉总硬度，水中无永久硬度，而存在暂时硬度和钠盐硬度，则： 总硬度=暂时硬度 总碱度—总硬度=钠盐硬度（负硬度） （3）总碱度=总硬度，水中没有永久硬度和钠盐硬度，只有暂时硬度，则： 总硬度=总碱度=暂时硬度 1 / 1
常用金属材料热处理规范 ┏━━━┳━━━━┳━━━━━━━━━━━━━━━━━┳━━━━━┓┃┃临界点┃热处理规范┃硬度┃┃钢号┃┣━━━━┳━━━━━━━┳━━━━┫┃┃┃（℃）┃工序名称┃加热温度（℃）┃冷却方式┃HB HRC ┃┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 735 ┃正火┃ 880- 930 ┃空冷┃HB≤156 ┃┃２０┃Ac3 855 ┃渗碳┃ 920- 950 ┃┃┃┃┃Ar3 835 ┃渗碳淬火┃ 860- 880 ┃水或油冷┃HRC＞56 ┃┃┃Ar1 680 ┃高温回火┃ 650- 680 ┃空冷┃芯部HB150 ┃┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 724 ┃正火┃ 850- 890 ┃空冷┃HB≤185 ┃┃３５┃Ac3 802 ┃退火┃ 840- 890 ┃炉冷┃┃┃┃Ar3 774 ┃高温回火┃ 650- 680 ┃空冷┃┃┃┃Ar1 680 ┃淬火┃ 850- 890 ┃水冷┃HRC≥47 ┃┃┃┃回火┃ 500- 540 ┃空冷┃HB241-286 ┃┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 724 ┃退火┃ 820- 840 ┃炉冷┃HB≤207 ┃┃４５┃Ac3 780 ┃正火┃ 830- 870 ┃空冷┃HB≤229 ┃┃┃Ar3 751 ┃高温回火┃ 650- 680 ┃空冷┃┃┃┃Ar1 682 ┃淬火┃ 820- 860 ┃水冷┃HRC50-60 ┃┃┃┃回火┃ 520- 560 ┃空冷┃HB228-286 ┃┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 735 ┃正火┃ 900- 930 ┃空冷┃HB≤179 ┃┃┃Ac3 854 ┃高温回火┃ 659- 680 ┃空冷┃┃┃20Mn ┃Ar3 835 ┃┃┃┃┃┃┃Ar1 682 ┃┃┃┃┃┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃AC1 734 ┃退火┃ 830- 880 ┃炉冷┃┃┃35Mn ┃AC3 812 ┃正火┃ 850- 880 ┃空冷┃HB≤187 ┃┃┃Ar3 796 ┃高温回火┃ 650- 680 ┃空冷┃┃┃┃Ar1 675 ┃淬火┃ 850- 880 ┃水或油冷┃HRC50-55 ┃┃┃┃回火┃ 400- 500 ┃空冷┃HB302-332 ┃┗━━━┻━━━━┻━━━━┻━━━━━━━┻━━━━┻━━━━━┛┏━━━┳━━━━┳━━━━━━━━━━━━━━━━━┳━━━━━┓┃┃临界点┃热处理规范┃硬度┃┃钢号┃┣━━━━┳━━━━━━━┳━━━━┫┃┃┃（℃）┃工序名称┃加热温度（℃）┃冷却方式┃HB HRC ┃┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 726 ┃退火┃ 820- 850 ┃炉冷┃HB≤217 ┃┃45Mn ┃Ac3 790 ┃正火┃ 830- 860 ┃空冷┃┃┃┃Ar3 768 ┃高温回火┃ 650- 680 ┃空冷┃┃┃┃Ar1 689 ┃淬火┃ 810- 840 ┃水或油冷┃HRC54-60 ┃┃┃┃回火┃根据需要回火┃水或空冷┃┃┗━━━┻━━━━┻━━━━┻━━━━━━━┻━━━━┻━━━━━┛
洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算 洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算 硬度是衡量材料软硬程度的一个性能指标。硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。 钢材的硬度：金属硬度(Hardness)的代号为H。按硬度试验方法的不同， ●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。 ●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。两者区别在于硬度计之测头不同，布 氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。 ●HV-适用于显微镜分析。维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材 料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。 ●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。 ●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》） 1、HB - 布氏硬度: 布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。 布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布式硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2(N/mm2)。（关于布式硬度(HB)详细情况请点击《布氏硬度机(计)HB-3000B/TH600》） 2、HR-洛式硬度 洛式硬度（HR-）是以压痕塑性变形深度来确定硬度值指标。以毫米作为一个硬度单位。当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为、的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料 硬度的不同，分三种不同的标度来表 示：
本文由hwb2008joy贡献 pdf文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。 硬度对照表 根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表第二页抗拉强度维氏硬度布氏硬度洛氏硬度Rm HV HB HRC N/mm2 250 80 76.0 270 85 80.7 285 90 85.2 305 95 90.2 320 100 95.0 335 105 99.8 350 110 105 370 115 109 380 120 114 400 125 119 415 130 124 430 135 128 450 140 133 465 145 138 480 150 143 490 155 147 510 160 152 530 165 156 545 170 162 560 175 166 575 180 171 595 185 176 610 190 181 625 195 185 640 200 190 660 205 195 675 210 199 690 215 204 705 220 209 file:///D|/材料强度硬度对照表/Rm2HRC.htm（第 1／2 页）2007-11-26 10:53:14 硬度对照表 720 225 214 740 230 219 755 235 223 770 240 228 20.3 785 245 233 21.3 800 250 238 22.2 820 255 242 23.1 835 260 247 24.0 850 265 252 24.8 865 270 257 25.6 880 275 261 26.4 900 280 266 27.1 915 285 271 27.8 930 290 276 28.5 950 295 280 29.2 965 300 285 29.8 995 310 295 31.0 硬度试验是机械性能试验中最简单易行的一种试验方法。为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得。 file:///D|/材料强度硬度对照表/Rm2HRC.htm（第 2／2 页）2007-11-26 10:53:14 硬度对照表 如果您要查的抗拉强度<=1000N/mm2，或者维氏硬度<=310HV，或者布氏硬度<=300HB，或者洛氏硬度<=32HRC，请查本表第一页抗拉强度维氏硬度布氏硬度洛氏硬度 Rm HV HB HRC N/mm2 1030 320 304 32.2 1060 330 314 33.3 1095 340 323 34.4 1125 350 333 35.5 1115 360 342 36.6 1190 370 352 37.7 1220 380 361 38.8 1255 390 371 39.8 1290 400 380 40.8 1320 410 390 41.8 1350 420 399 42.7 1385 430 409 43.6 1420 440 418 44.5 1455 450 428 45.3 1485 460 437 46.1 1520 470 447 46.9 1555 480 (456) 47.7 1595 490 (466) 48.4 1630 500 (475) 49.1 1665 510 (485) 49.8 1700 520 (494) 50.5 1740 530 (504) 51.1 1775 540 (513) 51.7 1810 550 (523) 52.3 1845 560 (532) 53.0 1880 570 (542) 53.6 1920 580 (551) 54.1 1955 590 (561) 54.7 1995 600 (570) 55.2 2030 610 (580) 55.7 file:///D|/材料强度硬度对照表/Rm2HRC-2.htm（第 1／2 页）2007-11-26 10:53:33 硬度对照表 2070 620 (589) 56.3 2105 630 (599) 56.8 2145 640 (608) 57.3 2180 650 (618) 57.8 660 58.3 670 58.8 680 59.2 690 59.7 700 60.1 720 61.0 740 61.8 760 62.5 780 63.3 800 64.0 820 64.7 840 65.3 860 65.9 880 66.4 900 67.0 920 67.5 940 68.0 硬度试验是机械性能试验中最简单易行的一种试验方法。为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在
工程標準類 主辦單位: 總管理處 常用村質硬度標準及範圍 1.目的 規範本公司常用材料硬度,按標準使用和統一書寫標示方法. 2.範圍 常用各種銅類材料、鋁材、不銹鋼、冷熱軋碳素鋼材. 3.管理權責: 采購課. 4.使用說明: 4.1常用材料均有材質代號、硬度代號和硬度範圍. 4.2在進行材料標示時請注意.標準書號: 版次: 第0版,頁次: 生效日期: 2004年8月1日 4. 2."1要求材質硬度若在某硬度代號範圍之內時,只書寫材質和硬度代號,不標注硬度值.例如: 某青銅C2680R要求硬度為HV120則標示是C2680RH.
4. 2."2要求材質硬度若超出某標準代號之硬度值時,則需標特殊要求硬度值而不標示代號,例如: 某青銅C2680R要求硬度為90-108則標注寫C2680RHV90- 108." 4.3若某材質無硬度代號時,若要求硬度值在某材質規定硬度範圍內時,則只標材質,不標注硬度值,若有特殊要求,又硬度值不在規定範圍時,標注時除標注材質外,還要標注硬度值.例如: S50CHV150- 180."要求硬度在此範圍內時.則標注為S 5 0C.若要求硬度超出此範圍內時,則標注為S50CHV×××-××. 4.4若某材質只有硬度代號,而無硬度值時,則標注時只標注材質和硬度代號. 5.附件: 常用材質硬度標準及範圍表.2核准審核制訂 常用材質硬度標準及範圍表 1.青銅JIS-H3100 材質 C2680R代號OH HHEH硬度範圍HV 70-80 85-105
110-130 140-160 160- 1752."磷銅JIS-H3100 材質 C5191R代號OH HHEH硬度範圍HV 70-up 100-160 150-205 140-160 200-up 3."PBSHUS-H3130材質 C5210R代號H HEH SH硬度範圍HV140-205185-235210-260230-270 4.紅銅JIS-H3100 材質 C2680R代號硬度範圍HV 90-160O145-220 H180-240*

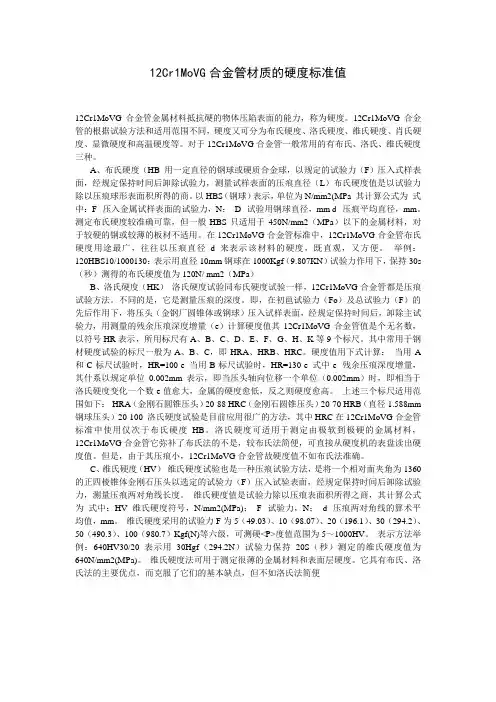

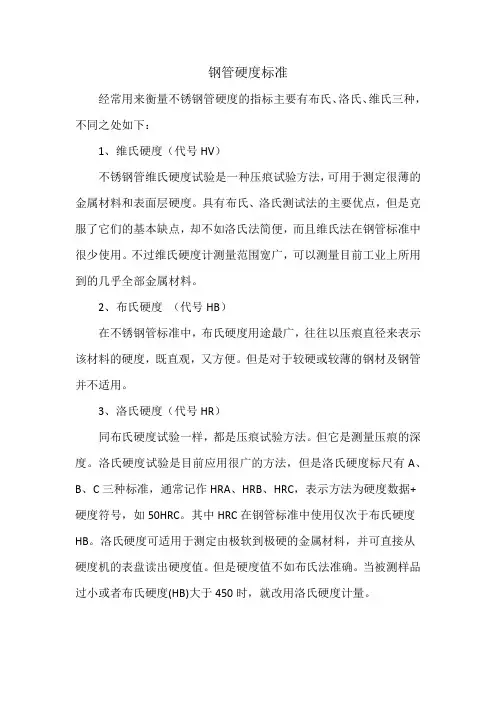

钢材的常用硬度标准 金属材料抵抗硬的物体压陷表面的能力，称为硬度。根据试验方法和适用范围不同，硬度又可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度等。对于管材一般常用的有布氏、洛氏、维氏硬度三种。 A、布氏硬度（HB） 用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。布氏硬度值是以试验力除以压痕球形表面积所得的商。以HBS（钢球）表示，单位为N/mm2(MPa)。 其计算公式为： 式中：F--压入金属试样表面的试验力，N； D--试验用钢球直径，mm； d--压痕平均直径，mm。 测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。 举例：120HBS10/1000130：表示用直径10mm钢球在1000Kgf（9.807KN）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/ mm2（MPa）。 B、洛氏硬度（HK） 洛氏硬度试验同布氏硬度试验一样，都是压痕试验方法。不同的是，它是测量压痕的深度。即，在初邕试验力（Fo）及总试验力（F）的先后作用下，将压头（金钢厂圆锥体或钢球）压入试样表面，经规定保持时间后，卸除主试验力，用测量的残余压痕深度增量（e）计算硬度值。其值是个无名数，以符号HR表示，所用标尺有A、B、C、D、E、F、G、H、K等9个标尺。其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。 硬度值用下式计算： 当用A和C标尺试验时，HR=100-e 当用B标尺试验时，HR=130-e 式中e--残余压痕深度增量，其什系以规定单位0.002mm表示，即当压头轴向位移一个单位 （0.002mm）时，即相当于洛氏硬度变化一个数。e值愈大，金属的硬度愈低，反之则硬度愈高。 上述三个标尺适用范围如下：
常用金属材料热处理硬度 常用金属材料热处理规范 ┏━━━┳━━━━┳━━━━━━━━━━━━━━━━━┳━━━━━┓┃┃临界点┃热处理规范┃硬度┃ ┃钢号┃┣━━━━┳━━━━━━━┳━━━━┫┃ ┃┃（℃）┃工序名称┃加热温度（℃）┃冷却方式┃HB HRC ┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 735 ┃正火┃ 880- 930 ┃空冷┃HB≤156┃ ┃２０┃Ac3 855 ┃渗碳┃ 920- 950 ┃┃┃ ┃┃Ar3 835 ┃渗碳淬火┃ 860- 880 ┃水或油冷┃HRC＞56 ┃ ┃┃Ar1 680 ┃高温回火┃ 650- 680 ┃空冷┃芯部HB150 ┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 724 ┃正火┃ 850- 890 ┃空冷┃HB≤185┃ ┃３５┃Ac3 802 ┃退火┃ 840- 890 ┃炉冷┃┃ ┃┃Ar3 774 ┃高温回火┃ 650- 680 ┃空冷┃┃ ┃┃Ar1 680 ┃淬火┃ 850- 890 ┃水冷┃HRC≥47┃ ┃┃┃回火┃ 500- 540 ┃空冷┃HB241-286 ┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 724 ┃退火┃ 820- 840 ┃炉冷┃HB≤207┃ ┃４５┃Ac3 780 ┃正火┃ 830- 870 ┃空冷┃HB≤229┃ ┃┃Ar3 751 ┃高温回火┃ 650- 680 ┃空冷┃┃ ┃┃Ar1 682 ┃淬火┃ 820- 860 ┃水冷┃HRC50-60 ┃ ┃┃┃回火┃ 520- 560 ┃空冷┃HB228-286 ┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 735 ┃正火┃ 900- 930 ┃空冷┃HB≤179┃ ┃┃Ac3 854 ┃高温回火┃ 659- 680 ┃空冷┃┃ ┃20Mn ┃Ar3 835 ┃┃┃┃┃ ┃┃Ar1 682 ┃┃┃┃┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃AC1 734 ┃退火┃ 830- 880 ┃炉冷┃┃ ┃35Mn ┃AC3 812 ┃正火┃ 850- 880 ┃空冷┃HB≤187┃ ┃┃Ar3 796 ┃高温回火┃ 650- 680 ┃空冷┃┃ ┃┃Ar1 675 ┃淬火┃ 850- 880 ┃水或油冷┃HRC50-55 ┃ ┃┃┃回火┃ 400- 500 ┃空冷┃HB302-332 ┃ ┗━━━┻━━━━┻━━━━┻━━━━━━━┻━━━━┻━━━━━┛┏━━━┳━━━━┳━━━━━━━━━━━━━━━━━┳━━━━━┓┃┃临界点┃热处理规范┃硬度┃ ┃钢号┃┣━━━━┳━━━━━━━┳━━━━┫┃ ┃┃（℃）┃工序名称┃加热温度（℃）┃冷却方式┃HB HRC ┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 726 ┃退火┃ 820- 850 ┃炉冷┃HB≤217┃ ┃45Mn ┃Ac3 790 ┃正火┃ 830- 860 ┃空冷┃┃ ┃┃Ar3 768 ┃高温回火┃ 650- 680 ┃空冷┃┃
T91 190～250 T22 130～179 标准GB3077-88 12Cr1MoV 钢的硬度在退火或高温回火供应状态布氏硬度HB不大于179 25Cr2Mo1V 作为螺栓用钢的硬度范围为： HB241--277 35钢作为螺栓用钢的硬度范围为： HB146--187 20Cr1Mo1VTiB 作为螺栓用钢的硬度范围为：HB255--293 标准GB699-88 20钢交货状态硬度HB不大于156 30钢交货状态硬度HB不大于170 35钢交货状态硬度HB不大于179 火力发电厂金属监督规程 DL 438-2000 常用螺栓材料硬度标准：
经过调质处理的20Cr1Mo1VNbTiB钢新螺栓,硬度为HB240～HB290； 对25Cr2Mo1V和25Cr2MoV钢螺栓运行后检查结果应符合硬度为HB240～HB290； 标准SA234 (中、高温用锻制碳钢和合金钢管道配件) 对于WP5、WP9及WPR级别钢的管配件――最高217HB。对于WP91级别钢的管配件――最高248HB。 对于其他级别钢的管配件――最高197HB。 标准SA213（锅炉、过热器和换热器用无缝铁素体和奥氏体合金管T） T5b、T7和T9级钢的硬度应不超过179HB/190HV(89HRB)，T91和T92级钢的硬度应不超过250HB/265HV(25HRC)，18Cr-20Mo级钢的硬度应不超过217HB/230HV(96HRB)，所有其他的铁素体级别的硬度应不超过163HB/170HV(85HRB)。 TP201和TP202级钢的硬度应不超过219HB/230HV(95HRB)。 由S30815,S31272,S31050和S25700制造的管子的布氏硬度不超过217HB(95HRB)。
布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，其值表示材料表面抵抗坚硬物体压入的能力。而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。1、钢材的硬度：金属硬度(Hardness)的代号为H。按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。●HV-适用于显微镜分析。维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ V A（冲击速度）。便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。2、HB - 布氏硬度；布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布式硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。3、洛式硬度是以压痕塑性变形深度来确定硬度值指标。以0.002毫米作为一个硬度单位。当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。另外：1.HRC含意是洛式硬度C标尺，2.HRC和HB在生产中的应用都很广泛3.HRC适用范围HRC 20－－67，相当于HB225－－650 若硬度高于此范围则用洛式硬度A标尺HRA。若硬度低于此范围则用洛式硬度B标尺HRB。布式硬度上限值HB650,不能高于此值。4.洛氏硬度计C标尺之压头为顶角120度的金刚石圆锥，试验载荷为一确定值，中国标准是150公斤力。布氏硬度计之压头为淬硬钢球（HBS)或硬质合金球（HBW），试验载荷随球直径不同而不同，从3000到31.25公斤力。5.洛式硬度压痕很小，测量值有局部性，须测数点求平均值，适用成品和薄片，归于无损检测一类。布式硬度压痕较大，测量值准，不适用成品和薄片，一般不归于无损检测一类。 6.洛式硬度的硬度值是一无名数，没有单位。（因此习惯称洛式硬度为多少度是不正确的。）布式硬度的硬度值有单位，且和抗拉强度有一定的近似关系。7.洛式硬度直接在表盘上显示、也可以数字显示，操作方便，快捷直观，适用于大量生产中。布式硬度需要用显微镜测量压痕直径，然后查表或计算，操作较繁琐。8.在一定条件下，HB与HRC可以查表互换。其心算公式可大概记为：1HRC≈1/10HB。硬度试验是机械性能试验中最简单易行的一种试验方法。为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。 金属材料硬度对照表 硬度试验是机械性能试验中最简单易行的一种试验方法。为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
硬度简介 硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。 1.布氏硬度(HB) 以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤 力/mm2 (N/mm2)。 2.洛氏硬度(HR) 当HB>450或者试 样过小时，不能采 用布氏硬度试验 而改用洛氏硬度 计量。它是用一个 顶角120°的金刚 石圆锥体或直径 为 1.59、3.18mm 的钢球，在一定载 荷下压入被测材 料表面，由压痕的 深度求出材料的 硬度。根据试验材 料硬度的不同，分 三种不同的标度 来表示： ? HRA：是采用 60kg载荷和钻石 锥压入器求得的 硬度，用于硬度极高 的材料(如硬质合金 等)。 ? HRB：是采用100kg 载荷和直径 1.58mm 淬硬的钢球，求得的 硬度，用于硬度较低 的材料(如退火钢、 铸铁等)。 ? HRC：是采用150kg 载荷和钻石锥压入 器求得的硬度，用于 硬度很高的材料(如 淬火钢等)。 3 维氏硬度(HV) 以120kg以内的载荷 和顶角为136°的金 刚石方形锥压入器 压入材料表面，用材 料压痕凹坑的表面 积除以载荷值，即为 维氏硬度HV值
(kgf/mm2)。 注： 洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。 洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C 使用与标尺A相同 的球锥菱形作为 压头，但加压后的 力是1471N(合 150kgf)。因此标 尺B适用相对较软 的材料，而标尺C 适用较硬的材料。 实践证明，金属材 料的各种硬度值 之间，硬度值与强 度值之间具有近 似的相应关系。因 为硬度值是由起 始塑性变形抗力 和继续塑性变形 抗力决定的，材料 的强度越高，塑性 变形抗力越高，硬 度值也就越高。但 各种材料的换算 关系并不一致。本站 《硬度对照表》一文 对钢的不同硬度值 的换算给出了表格， 请查阅。 二、硬度对照表： 根据德国标准 DIN50150,以下是常 用范围的钢材抗拉 强度与维氏硬度、布 氏硬度、洛氏硬度的 对照表。 抗拉强度RmN/mm2 维氏硬度HV 布氏硬 度HB 洛氏硬度HRC N/mm2 HV HB HC 250 80 76.0 - 270 85 80.7 - 285 90 85.2 - 305 95 90.2 - 320 100 95.0 -
常用硬度标准 T91 190～250 T22 130～179 标准GB3077-88 12Cr1MoV 钢的硬度在退火或高温回火供应状态布氏硬度HB不大于179 25Cr2Mo1V 作为螺栓用钢的硬度范围为：HB241--277 35钢作为螺栓用钢的硬度范围为： HB146--187 20Cr1Mo1VTiB 作为螺栓用钢的硬度范围为：HB255--293 标准GB699-88 20钢交货状态硬度HB不大于156 30钢交货状态硬度HB不大于170 35钢交货状态硬度HB不大于179 火力发电厂金属监督规程 DL 438-2000 常用螺栓材料硬度标准： 材料牌号硬度备注
经过调质处理的20Cr1Mo1VNbTiB钢新螺栓,硬度为HB240～HB290； 对25Cr2Mo1V和25Cr2MoV钢螺栓运行后检查结果应符合硬度为HB240～HB290； 标准SA234 (中、高温用锻制碳钢和合金钢管道配件) 对于WP5、WP9及WPR级别钢的管配件――最高217HB。 对于WP91级别钢的管配件――最高248HB。 对于其他级别钢的管配件――最高197HB。 标准SA213（锅炉、过热器和换热器用无缝铁素体和奥氏体合金管T） T5b、T7和T9级钢的硬度应不超过179HB/190HV(89HRB)，T91和T92级钢的硬度应不超过250HB/265HV(25HRC)，18Cr-20Mo级钢的硬度应不超过
217HB/230HV(96HRB)， 所有其他的铁素体级别的硬度应不超过163HB/170HV(85HRB)。 TP201和TP202级钢的硬度应不超过219HB/230HV(95HRB)。 由S30815,S31272,S31050和S25700制造的管子的布氏硬度不超过217HB(95HRB)。 由TP310HCbN级钢制造的管子的布氏硬度应不超过256HB(100HRB)。 XM-19(UNS S20910)级钢的硬度应不超过250HB/265HV(25HRC)。 所有其他奥氏体级钢的硬度应不超过192HB/200HV(90HRB)。 标准SA210（锅炉和过热用无缝中碳钢管T） A-1级管子的硬度应不超过洛氏硬度79HRB或布氏硬度143HB。 C级管子的硬度应不超过洛氏硬度89HRB或布氏硬度179HB。 其他：
一、硬度简介： 硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。 1.布氏硬度(HB) 以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 2.洛氏硬度(HR) 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： ?HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。 ?HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。 ?HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。 3 维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除 以载荷值，即为维氏硬度HV值(kgf/mm2)。 ############################################################################################# 注： 洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。 洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。但各种材料的换算关系并不一致。本站《硬度对照表》一文对钢的不同硬度值的换算给出了表格，请查阅。 ##############################################################################################
常用的硬度单位有布氏硬度、洛氏硬度和维氏硬度。 1.布氏硬度(HB) 以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 2.洛氏硬度(HR) 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。 HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。 HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。 3 维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。 洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。 洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A 相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。
洛氏硬度 洛氏硬度试验 洛氏硬度试验采用三种试验力，三种压头，它们共有9种组合，对应于洛氏硬度的9个标尺。这9个标尺的应用涵盖了几乎所有常用的金属材料。 全洛氏硬度机 度（HR）测试当被测样品过小或者布氏硬度（HB）大于450时，就改用洛氏硬度计量。试验方法是用一个顶角为120度的金刚石圆锥体或直径为1.59mm/3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕深度求出材料的硬度。根据实验材料硬度的不同，可分为三种不同标度来表示：HRA是采用60Kg载荷和钻石锥压入器求的硬度，用于硬度极高的材料。例如：硬质合金。HRB是采用100Kg载荷和直径1.58mm淬硬的钢球求得的硬度，用于硬度较低的材料。例如：退火钢、铸铁等。HRC是采用150Kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料。例如：淬火钢等洛氏硬度中HRA、HRB、HRC中的A、B、C为三种不同的标准。称为标尺A、标尺B、标尺C。洛氏硬度实验是现今所有使用的几种普通压痕硬度实验的一种。三种标尺的初始压力均为98.07N（10Kgf)，最后根据压痕深度计算硬度值。标尺A使用的是球锥菱形压头，然后加压至588.4N（60Kgf）；标尺B使用的是直径为1.588mm（1/16英寸）的钢球作为压头，然后加压至1471N（150Kgf），因此标尺B适用于较软的材料检测。标尺C适用于较硬的材料检测。最常用标尺是HRC、HRB和HRF，其中HRC标尺用于测试淬火钢、回火钢、调质钢和部分不锈钢。这是金属加工行业应用最多的硬度试验方法。HRB标尺用于测试各种退火钢、正火钢、软钢、部分不锈钢及较硬的铜合金。HRF标尺用于测试纯铜、较软的铜合金和硬铝合金。HRA标尺尽管也可用于大多数黑色金属，但是实际应用上一般只限于测试硬质合金和薄硬钢带材料。 洛氏硬度没有单位，是一个无纲量的力学性能指标，其最常用的硬度标尺有A、B、C 三种，通常记作HRA、HRB、HRC，其表示方法为硬度数据+硬度符号，如50HRC。 洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。但各种材料的换算关系并不一致。 表面洛氏硬度试验采用三种试验力，两种压头，它们有6种组合，对应于表面洛氏硬度
硬度对照表 硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的 硬度指标有布氏硬度、洛氏硬度和维氏硬度。 1. 布氏硬度（ HB ） 以一定的载荷 ( 一般 3000kg ) 把一定大小（直径一般为 10mm ）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值 (HB) ，单位为公斤力 /mm2 (N/mm2) 。 2. 洛氏硬度（ HR ） 当 HB>450 或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120 °的金刚石圆锥体或直径为 1.59 、 3 .18mm 的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的甓壤幢硎荆 HRA ：是采用 60kg 载荷和钻石锥压入器求得的硬度，用于硬度极高的材料 （如硬质合金等）。 HRB ：是采用 100kg 载荷和直径 1.58mm 淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）。 HRC ：是采用 150kg 载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）。 3 维氏硬度（ HV ） 以 120kg 以内的载荷和顶角为136 °的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷 值，即为维氏硬度值 (HV) 。 根据德国标准 DIN50150, 以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。 ?
硬度试验是机械性能试验中最简单易行的一种试验方法。为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。 实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。 下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得
