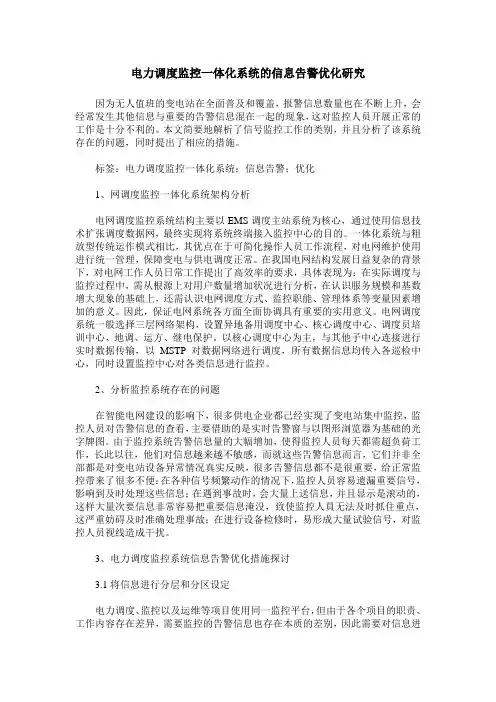

电力调度监控一体化系统的信息告警优化研究董林峰
发表时间：2016-10-14T15:55:26.637Z 来源：《电力技术》2016年第5期作者：董林峰
[导读] 随着电力行业的快速发展，电力调度也逐渐实现了一体化的监控模式，这极大的提高了电网的运行效率。
个旧供电有限公司云南省 661000
摘要：随着电力行业的快速发展，电力调度也逐渐实现了一体化的监控模式，这极大的提高了电网的运行效率。然而随着智能化无人值班变电站数量的增多，告警信息也逐渐增多了，其中大部分都是无效的信息，这就给监控人员的工作带来了巨大的阻碍，严重时还会造成重要信息的泄露。如果不及时采取措施解决这一问题，不但会影响电力系统的正常运行，还阻碍了电网企业的健康发展。因此我们有必要对电力调度监控一体化系统的信息监控进行优化处理，为此本文主要对电力调度监控系统信息告警优化措施进行了具体的分析和探讨。
关键词：电力调度监控系统；信息告警；优化措施
1、电网调度监控一体化系统架构分析
电网调度监控系统结构主要以EMS调度主站系统为核心，通过使用信息技术扩张调度数据网，最终实现将系统终端接入监控中心的目的。一体化系统与粗放型传统运作模式相比，其优点在于可简化操作人员工作流程，对电网维护使用进行统一管理，保障变电与供电调度正常。在我国电网结构发展日益复杂的背景下，对电网工作人员日常工作提出了高效率的要求，具体表现为：在实际调度与监控过程中，需从根源上对用户数量增加状况进行分析，在认识服务规模和基数增大现象的基础上，还需认识电网调度方式、监控职能、管理体系等变量因素增加的意义。因此，保证电网系统各方面全面协调具有重要的实用意义[1]。
2、电力调度监控系统信息告警优化措施探讨
2.1对信息进行分区、分层设定
在“大运行”背景下，对电网建设和调控一体化运作提出了更高的要求。县级、地级电网调度、监控、运维均共同使用一套监控系统，但由于职责分工异同，所接收处理的告警信息性质也各有不同，因此对监控系统信息进行分区处理尤为重要。例如供电公司电网系统可对各下辖责任区所上传的告警信息进行分类，上传至各自的告警窗，上传过程中进行分区管理，不同责任区告警信息禁止上传到其他责任区，若同一变电站设备分属不同责任区，对应的告警信息也要上传到各自所属责任区中，不能混淆[2]。根据我国目前电网运行中的先进经验，可将优化措施总结如下：将告警信息分6层处理，将其分别上传到对应告警窗或直接储存进告警数据库。第1层为事故信息处理层，包括设备故障、电网异常、保护动作信息、跳闸/合闸信息、安全自动装置动作信息。通过监控系统统一合成单个事故分闸信息，上传到事故信息告警窗，以便于对电网运行故障进行集中判断。第2层为开关变位信息处理层，包括开关设备状态改变信息，但排除电抗器、电容器等分合闸信息，将其上传至开关变位告警窗，用于及时了解电网运行状态。第3层为异常信息处理层，包括反映变电站设备异常、电网安全、设备运行报警等信息，上传至异常信息告警窗，对变电站设备运行状态进行监控。第4层为遥测越限信息处理层，包括能反映电网上下限位区间的遥测信息，如电压、电流、油温、负荷值等，将其上传至遥测越限告警窗，实现对电网运行参数的实时监控。第5层为告知信息处理层，包括反映电网设备运行状态的开关信息、闭合/开闸信息、二次保护投退信息等。设备包括电容器、电抗器等开关，将其直接储存进告警数据库，无需传至告警窗，监控人员需要时可直接调出监控画面观看。第6层为系统运行信息处理层，包括对设备进行现场控制的确认信息、运行信息以及运维人员在监控系统中进行维护作业时产生的系统运行信息和用户切换信息，将其直接储存进告警数据库，需要时通过查询历史数据获得。
2.2远程浏览
2.2.1 绘制画面。人机系统通过本地网关向变电站终端发送画面文件请求信号，与变电站图形网关进行交互，获取请求画面文件。人机系统在接收文件后可通过浏览器对画面文件进行解析，并根据图元文件通过本地网机向变电站终端发送请求。人机系统在接收图元文件后由浏览器完成解析，并将完整的画面图形绘制出来。
2.2.2 刷新数据。人机系统向本地图形网关发送打开画面的请求后获取数据，变电站监控系统立即响应并将结果返回，本地图形网关接收结果后将数据返回至人机系统，由人机系统浏览器对数据进行着色和及时刷新。
2.3 告警信息服务
在信息交互方式的选择上，综合告警利用智能电网调度控制系统消息总线、事件转发以及服务总线等通用交互方式，实现对Ⅰ、Ⅱ、Ⅲ区各个对应功能与综合智能告警的信息交互。在信息交互的内容上，可针对不同的告警类型对告警交互内容进行封装和抽象，以便于后续扩展，例如设备越限，交互内容包括告警时间、设备信息、越限值、越限类型、告警来源等信息。在告警信息展示方面，以告警类型、工作站节点、用户责任区为依据，对告警信息进行个性化配置，满足用户的不同需求。
2.4干扰信息过滤
将部分抖动信息加延时后上传时序告警窗，若信息在超过延时时间后仍未复归，再将其上传至各自时序告警窗。如弹簧未储能延时60s、控回断线延时10s、测控装置故障或通信故障和时钟对时中断延时30s、母线电压和功率因数延时5s、电流和有功延时5min[3]。此类信息在设定的延时时间内均不上传时序告警窗，但会存入历史告警库，便于以后分析处理。
现场操作或检修工作时，及时在监控后台对有工作的设备或间隔挂设屏蔽标示牌，操作和检修的相关信息不上传时序告警窗，待现场工作结束后再恢复。对不太重要的信息，若设备存在故障且已经上报缺陷但仍然频繁动作发信时，可将该信息单点封锁，不再上传时序告警窗，直接记录在历史告警库，缺陷消除后再解除封锁。
2.5监屏画面优化
为了实时掌控现有的事故异常信息和越限信息，可利用监控系统对各变电站的光字牌动作、遥测、开关分/合闸的变化数统计功能设计导航图，进行导航处理，设置全网光字牌动作列表图、负荷重载（断面稳定）列表图、指标监视图、停役设备列表图、遥测越限列表图、母线有功平衡列表图、设备挂牌列表图、封锁信息列表图、现场地刀（地线）列表图，作为恶劣天气和大量告警信息上传时序告警窗导致
