对于一些需要长时间不间断操作、高可靠的系统，如基站通信设备、监控设备、服务器等，往往需要高可靠的电源供应。冗余电源设计是其中的关键部分，在高可用系统中起着重要作用。冗余电源一般配置2个以上电源。当1个电源出现故障时，其他电源可以立刻投入，不中断设备的正常运行。这类似于UPS电源的工作原理：当市电断电时由电池顶替供电。冗余电源的区别主要是由不同的电源供电。
电源冗余有交流220 V及各种直流电压的应用，本文主要介绍低压直流(如DC 5 V、DC 12 V等)的冗余电源方案设计。
1 冗余电源介绍
电源冗余一般可以采取的方案有容量冗余、冗余冷备份、并联均流的N+1备份、冗余热备份等方式。容量冗余是指电源的最大负载能力大于实际负载，这对提高可靠性意义不大。
冗余冷备份是指电源由多个功能相同的模块组成，正常时由其中一个供电，当其故障时，备份模块立刻启动投入工作。这种方式的缺点是电源切换存在时间间隔，容易造成电压豁口。
并联均流的N+1备份方式是指电源由多个相同单元组成，各单元通过或门二极管并联在一起，由各单元同时向设备供电。这种方案在1个电源故障时不会影响负载供电，但负载端短路时容易波及所有单元。冗余热备份是指电源由多个单元组成，并且同时工作，但只由其中一个向设备供电，其他空载。主电源故障时备份电源可以立即投入，输出电压波动很小。本文主要介绍后两种方案的设计。
2 传统冗余电源方案

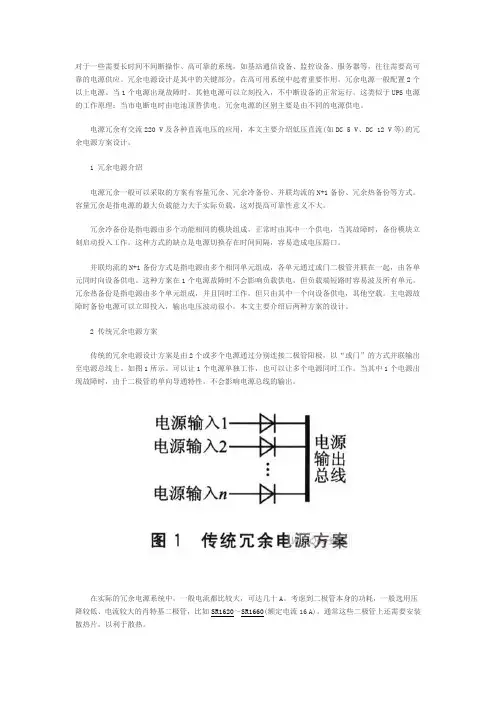

传统的冗余电源设计方案是由2个或多个电源通过分别连接二极管阳极，以“或门”的方式并联输出至电源总线上。如图1所示。可以让1个电源单独工作，也可以让多个电源同时工作。当其中1个电源出现故障时，由于二极管的单向导通特性，不会影响电源总线的输出。
在实际的冗余电源系统中，一般电流都比较大，可达几十A。考虑到二极管本身的功耗，一般选用压降较低、电流较大的肖特基二极管，比如SR1620～SR1660(额定电流16 A)。通常这些二极管上还需要安装散热片，以利于散热。
3 传统方案与替代方案的比较
使用二极管的传统方案电路简单，但有其固有的缺点：功耗大、发热严重、需加装散热片、占用体积大。由于电路中通常为大电流，二极管大部分时间处于前向导通模式，它的压降所引起的功耗不容忽视。最小压降的肖特基二极管也有0．45 V，在大电流时，例如12 A，就有5 W的功耗，因此要特别处理散热问题。
现在新的冗余电源方案是采用大功率的MOSFET管来代替传统电路中的二极管。MOSFET的导通内阻可以到几mΩ，大大降低了压降损耗。在大功率应用中，不仅实现了效率更高的解决方案，而且由于无需散热器，所以节省了大量的电路板面积，也减少了设备的散热源。应用电路中MOSFET需要有专业芯片的控制。目前，TI、Linear等各大公司都推出了一些成熟的该类芯片。
4 新方案中MOSFET的特殊应用
MOSFET在新的冗余电源方案中是关键器件。由于与常规电路中的应用不同，很多人对MOSFET的认识都存在一定误区。为了方便后续电路的介绍，下面对其特殊之处作以说明。
首先，MOSFET符号中的箭头并不代表实际电流流动方向。在三极管应用中，电流方向与元件符号的箭头方向相同，因此很多人以为MOSFET也是如此。其实MOSFET与三极管不同，它的箭头方向只是表示从P 极板指向N极板，与电流方向无关，如图2所示。
其次，应注意MOSFET中二极管的存在。如图2所示，N沟道MOSFET中源极S接二极管的阳极，P沟道MOS-FET中漏极D接二极管的阳极。因此，在大多数把MOSFET当作开关使用的电路中，对于N沟道MOSFET，电流是从漏极流向源极，栅极G接高电压导通；对于P沟道MOSFET，电流是从源极流向漏极，栅极G接低电压导通，否则由于二极管的存在，栅极的控制就不能关断电流通路。
最后，应注意MOSFET的电流流动方向是双向的，不同于三极管的单向导通。对于MOSFET的导电特性，大多数资料、文献及器件的数据手册中只给出了单向导电特性曲线，大多数应用也只是利用了它的单向导电特性；而对于其双向导电特性，则鲜有文献介绍。实际上，MOS-FET为电压控制器件，通过栅极电压的大小改变感应电场生成的导电沟道的厚度，从而控制漏极电流的大小。以N沟道MOSFET为例，当栅极电压
小于开启电压时，无论源、漏极的极性如何，内部背靠背的2个PN结中，总有1个是反向偏置的，形成耗尽层，MOSFET不导通。当栅极电压大于开启电压时，漏极和源极之间形成N型沟道，而N型沟道只是相当于1个无极性的等效电阻，且其电阻很小，此时如果在漏、源极之间加正向电压，电流就会从漏极流向源极，这是通常采用的一种方式；而如果在漏、源极之间加反向电压，电流则会从源极流向漏极，这种方式很少用到。
在冗余电源的应用电路中，MOSFET的连接方向与常规不同。以N沟道管为例，连接电路应如图3所示。如果电源输入电压高于负载电源电压，即Vi>Vout，电流由Vi流向Vout。由于是冗余电源应用，负载电源电压Vout可能会高于电源输入电压Vi，这时由外部电路控制MOSFET栅极关断源、漏通路，同时由于内部二极管的反向阻断作用，使负载电源不能倒流回输入电源。
如果需要通过控制信号直接控制关断MOSFET通路，上述的单管就无法实现，因为关断MOSFET沟道之后，内部的二极管还存在单向通路。这时需要如图4所示的2个背靠背反向连接的MOSFET电路，只有这样才能主动地关断电流通路。
5 几种实用冗余电源方案设计
本文主要讨论的是DC 5 V、DC 12 V之类的低压冗余电源设计。针对不同的功能、成本需求，下面给出几个设计方案实例。
5．1 简单的冗余电源方案
使用Linear公司的LTC4416可以设计1个简单的2路电源冗余方案，如图5所示。图中用1个LTC4416芯片连接2个外置P沟道MOSFET控制2路电源输入，是非常简单的方案。它使用2个MOSFET代替2个二极管实现了“或”的作用，MOSFET的压降一般为20～30 mV，因此功率损耗非常小，不会产生太多热量。
该电路的工作原理是，LTC4416在2路输入电源的电压相同(差值小于100 mV)时，通过G1、G2控制2个MOSFET同时导通，使2路输入同时给负载提供电流。当输入电源电压不同时，输出电源电压可能高于某路输入电源电压，这时LTC4416可以防止输出向输入倒灌电流。这是因为芯片一直监测输入与输出之间的电压差，当输出侧电压比输入侧电压高25 mV时，芯片控制G1或G2立即关断MOSFET，防止电流倒流。在防止倒流方面，其他控制芯片也是类似的原理。
LTC4416还有2个控制端E1、E2，可以用外部信号主动控制2路电源的通断，也可以通过电阻分压来监测输入电压的高低，来控制某路电源的导通。具体方法可参阅芯片数据手册。该芯片也适合于1路输入电源电压高、1路输入电源电压低的应用，如“电源+电池”的应用。需要注意的是，要让芯片主动去关断1路电源，外部MOSFET必须使用“背靠背”的方案，如图4所示。
另外，使用TI公司的TPS2412可以构成多路输入电源方案，这种方案需要为每路输入电源配置1片TPS2412。如图6所示，每个芯片通过外部控制1个MOSFET来模拟1个二极管的“或输入”。芯片的A、C 引脚分别为输入、输出电源电压检测引脚，VDD为芯片供电电源，RSET通过配置不同的外接电阻来调节MOS-FET导通的速度，也可以悬空。由该芯片可以构成多于2路的电源冗余方案。
5．2 带过、欠压检测的冗余电源方案
图7是由2个P12121芯片构成的带过压、欠压检测的双路冗余电源方案。P12121为Vicor(怀格)公司的一款电源冗余专用芯片，由于其内部集成有24 A、1．5 mΩ的MOSFET，因此外部电路非常简单。芯片OV为过压检测引脚，高于0．5 V时MOSFET自动切断；UV为欠压检测引脚，低于0．5 V时MOSFET切断，FT为状态输出引脚，VC为芯片工作电源引脚。使用P12121也可以灵活地构成多路输入电源方案。
5．3 热插拔及过、欠压保护的冗余电源方案
LTC4352是一种除了过压、欠压保护外，还具备防护电源热插拔浪涌电流的单路冗余电源芯片。图8所示为LTC4352构成的单路冗余电源电路，多个这样的电路并联可以构成多路冗余电源方案。图中OV、UV 分别为过压、欠压检测，该电路通过CPO悬空使芯片不能快速通断MOSFET，依靠欠压检测使GATE引脚在电源上电后延迟开通MOSFET，由R1、C组成的阻容网络使电源输出的电压上升速度减慢，R2则有效防止了Q的开关振荡，从而实现了一定的热插拔浪涌电流保护功能。
5．4 均流控制的冗余电源方案
若要使不同的输入电源同时承担负载电流(即均流控制)，需要外加一个前提，即各输入电源的电压能够通过控制信号被外部调节，以达到各电源电压基本相同的目的。通过LTC4350控制这种电源，可以实现均流的功能。图9是1个应用例图，图中“SHARE BUS”是各芯片共用的分配总线，该电路主要通过检测电源通路上的电流来调节输入电源的电压，达到各模块均衡提供电流的目的。
RSENSE为电流检测电阻，LTC4350检测该电阻两端的电压，内部放大后与GAIN引脚的电压比较，根据比较结果再通过IOUT引脚的模拟输出控制输入电源的电压变化，以达到调整该路电源输出电流的目的。另外，UV、OV引脚分别为欠压、过压检测引脚，LTC4350通过检测这两个引脚的电压可以控制MOSFET的关断，实现欠压保护和过压保护的功能。
通信直流变换电源模块 RT4820S 用 户 手 册
目录 通信直流变换模块介绍 (2) 1.1 结构及接口 (2) 1.1.1模块外观 (2) 1.1.2前面板 (2) 1.1.3后面板 (4) 1.2模块工作原理 (5) 1.3模块主要功能 (5) 1.3.1保护功能 (5) 1.3.2 其它功能 (6) 1.4模块性能参数 (7) 1.4.1环境要求 (7) 1.4.2输入特性 (8) 1.4.3输出特性 (8) 1.4.4其他特性 (8) 1.5模块安装尺寸 (9) 1.6包装维护 (10) 1.6.1运输包装 (10) 1.6.2维护 (10) 1.7使用注意事项及处理 (10) 1.7.1模块均流 (10) 1.7.2输出电压设定 (11) 1.7.3分组号设定 (11) 1.7.4地址设定 (11) 1.7.5模块告警现象及处理 (11) 注意事项 (12)
通信直流变换模块介绍 RT4820S 型模块额定输入AC220V/DC220V 或DC110V 电源，输出为DC48/20A ；可用于一体化电源系统用作通信电源使用，下面将做系统的介绍： 1．1 结构及接口 1．1．1 模块外观 模块的外观如下图： 图2-1 充电模块外观 1．1．2 前面板 模块前面板如下图所求： 图2-2 充电模块前面板 指示灯 LED 上键(长按5秒取消设置) 下键(长按5秒取消设置) 紧固螺钉
1）LED显示面板 可显示模块电压、电流、告警、地址、分组号、运行方式等信息。若按键无操作超过一分钟，将自动显示模块电压和电流，此时如果存在告警，则显示告警信息。电压显示精度为±0.5V，电流显示精度为±0.2A。 2）指示灯 模块面板上有3个指示灯，分别为电源指示灯（绿色）、保护指示灯（黄色）和故障指示灯（红色），见下表。 表2-1 面板指示灯说明 3）手动操作按键 模块面板上有两个按键，上键和下键。 通过按键，可查看模块信息。例如模块输出电压48V、输出电流10.0A、地址2、运行在自动方式、分组号1，按上键或下键将依次显示如图2-3。 输出电压48V 输出电流10A 地址2 分组号1 运行在自动模式 图2-3 模块信息显示顺序
直流双电源切换装置 均流利弊分析 目前，直流双电源切换装置市场鱼龙混杂，充斥着诸多假冒伪劣产品，切换时间达不到要求，产品质量性能让人担忧。使用上类似产品发电厂的DCS,DHE,MEH,AST,BPS等重要系统都将要面临停机风险。今天就将阐述风险由来，并带来风险的化解之方，无需均流能做到两机三机运行的上海知进ZJ-ATSDC220v/110v智能直流双电源切换装置。 几种常见的均流电路工作原理及优缺点分析： 先说说为什么需要均流电路： 我们知道，当一个模块无法提供负荷需要的电流的时候，可以采用多个模块并联的方式来提供总的负荷，但由于每个模块的输出电压无法完全一致，输出阻抗特性也会有所区别，简单的将模块并联在一起，并不能保证各模块输出电流完全一致，很可能会出现有的模块全负荷工作，有的模块却空载运行的情况，我们知道，模块空载及满负荷运行，都不是最佳运行状态，对于系统的整体寿命也就可想而知了。所以，就需要额外的电路来实现均流的功能，让所有模块均分负载。
再说说如何实现均流，其实，模块为什么不均流原因也很简单，就是输出电压不一致，有人可能要问，我都将电压调整一致直接并联可以不？如果你能保证所有模块输出电压完全一致且模块的阻抗特性也完全一致，那么直接并联应该是没有问题的，但是我们能将所有模块电压调整的完全一致而且随着负载的变化，模块输出电压的变化趋势也一致吗？如果你有方法，欢迎指点，但大多数情况下，这种情况是无法实现的。那么我们如何实现均流呢？简单的说，就是通过外加的均流电路，让模块输出电压一致，电流大的，将电压调低，电压小的，将电压调高，就可以实现均流了。缺点是几个电源并联成一个电源,由于每个电源的性能不可能完全相同,不采取措施会造成每个电源输出的电流不同.在一定的负载电流时,有的模块可能工作在过载状态,而另一些模块则工作在空载状态。均流即是恒流，恒流输出即是是恒功率输出，这在电路中是非常不现实的。

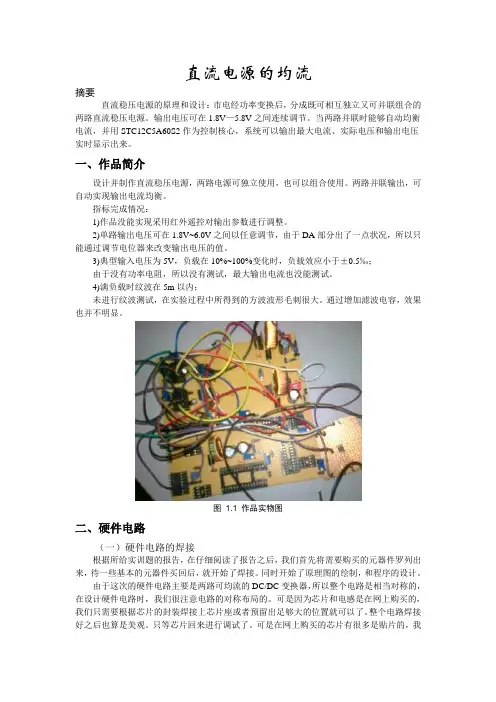

直流电源的均流 摘要 直流稳压电源的原理和设计：市电经功率变换后，分成既可相互独立又可并联组合的两路直流稳压电源。输出电压可在1.8V—5.8V之间连续调节。当两路并联时能够自动均衡电流，并用STC12C5A60S2作为控制核心，系统可以输出最大电流、实际电压和输出电压实时显示出来。 一、作品简介 设计并制作直流稳压电源，两路电源可独立使用，也可以组合使用。两路并联输出，可自动实现输出电流均衡。 指标完成情况： 1)作品没能实现采用红外遥控对输出参数进行调整。 2)单路输出电压可在1.8V~6.0V之间以任意调节，由于DA部分出了一点状况，所以只能通过调节电位器来改变输出电压的值。 3)典型输入电压为5V，负载在10%~100%变化时，负载效应小于±0.5‰； 由于没有功率电阻，所以没有测试，最大输出电流也没能测试。 4)满负载时纹波在5m以内； 未进行纹波测试，在实验过程中所得到的方波波形毛刺很大。通过增加滤波电容，效果也并不明显。 图 1.1 作品实物图 二、硬件电路 （一）硬件电路的焊接 根据所给实训题的报告，在仔细阅读了报告之后，我们首先将需要购买的元器件罗列出来，待一些基本的元器件买回后，就开始了焊接。同时开始了原理图的绘制，和程序的设计。 由于这次的硬件电路主要是两路可均流的DC/DC变换器，所以整个电路是相当对称的，在设计硬件电路时，我们很注意电路的对称布局的。可是因为芯片和电感是在网上购买的，我们只需要根据芯片的封装焊接上芯片座或者预留出足够大的位置就可以了。整个电路焊接好之后也算是美观。只等芯片回来进行调试了。可是在网上购买的芯片有很多是贴片的，我
