《结构力学》第01章在线测试
第一题、单项选择题（每题1分，5道题共5分）
1、对结构进行刚度计算的目的，是为了保证结构
A、不发生刚体运动
B、美观实用
C、不致发生过大的变形以至于影响正常的使用
D、既经济又安全
2、结构力学的研究对象是
A、单根杆件
B、杆件结构
C、板壳结构
D、实体结构
3、固定铰支座有几个约束反力分量？
A、一个
B、两个
C、三个
D、四个
4、可动铰支座有几个约束反力分量
A、一个
B、两个
C、三个
D、四个
5、固定端支座有几个约束反力分量？
A、一个
B、两个
C、三个
D、四个
第二题、多项选择题（每题2分，5道题共10分）
1、下列哪种情况应按空间结构处理
A、所有杆件的轴线都位于同一平面，荷载与该平面垂直
B、所有杆件的轴线都不位于同一平面
C、所有杆件的轴线都位于同一平面，荷载也作用在该平面
D、所有杆件的轴线都位于同一平面，荷载与该平面平行
E、荷载不作用在结构的平面
2、铰结点的约束特点是
A、约束的各杆端不能相对移动
B、约束的各杆端可相对转动
C、约束的各杆端不能相对转动
D、约束的各杆端可沿一个方向相对移动
E、约束的各杆端可相对移动
3、如果在一结点处，一些杆端刚结在一起，而另一些杆端铰结一起，这样的结点称为
A、刚结点
B、铰结点
C、组合结点
D、不完全铰结点
E、半铰结点
4、固定端支座的特点是
A、不允许杆端移动
B、只有一个反力
C、允许杆端转动
D、不允许杆端转动
E、有两个反力和一个反力偶
5、固定铰支座有几个约束几个约束反力？
A、两个约束
B、两个约束反力分量
C、三个约束
D、三个约束反力分量
E、无法确定
第三题、判断题（每题1分，5道题共5分）
1、板壳结构的厚度远远小于其它两个尺度。
正确错误
2、为了保证结构不致发生过大的变形影响了正常使用，要求结构要有足够的强度。正确错误
3、结构力学是研究杆件结构的强度、刚度和稳定性的一门学科。
正确错误
4、代替实际结构的简化图形，称为结构的计算简图。
正确错误
5、在多数情况下，不能忽略一些次要的空间约束，而将实际结构分解为平面结构。正确错误
《结构力学》第02章在线测试
第一题、单项选择题（每题1分，5道题共5分）
1、一个点和一刚片用两根不共线的链杆相连组成
A、无多余约束的几何不变体系
B、常变体系
C、有多余约束的几何不变体系
D、瞬变体系
2、两刚片用三根延长线交于一点的链杆相连组成
A、瞬变体系
B、有一个自由度和一个多余约束的可变体系
C、无多余约束的几何不变体系
D、有两个多余约束的几何不变体系
3、三个刚片用三个不共线的铰两两相连组成
A、无多余约束的几何不变体系
B、常变体系
C、有多余约束的几何不变体系
D、瞬变体系
4、连接两个刚片的铰有几个约束？
A、2
B、3
C、4
D、5
5、一刚片在平面有几个自由度？
A、一个
B、两个
C、三个
D、四个
第二题、多项选择题（每题2分，5道题共10分）
1、几何不体系的计算自由度
A、可能大于零
B、可能等于零
C、可能小于零
D、必须大于零
E、必须等于零
2、如果体系的计算自由度和多余约束数都是零，则体系是
A、几何可变体系
B、自由度等于零
C、有多余约束的几何不变体系
D、无多余约束的几何不变体系
E、静定结构
3、有多余约束的几何不变体系的
A、自由度小于零
B、自由度等于零
C、多余约束数大于零
D、计算自由度小于零
E、计算自由度等于零
4、建筑结构可以是
A、无多余约束的几何不变体系
B、有多余约束的几何不变体系
C、几何瞬变体系
D、几何常变体系
E、几何可变体系
5、列论述正确的是
A、几何常变体系一定无多余约束
B、静定结构一定无多余约束
C、有多余约束的体系一定是超静定结构
D、有多余约束的体系一定是几何不变体系
E、几何瞬变体系都有多余约束
第三题、判断题（每题1分，5道题共5分）
1、多余约束是结构中不需要的约束。
正确错误
2、只有几何不变体系才能作为建筑结构使用。
正确错误
3、联接两个刚片的两根链杆的约束作用相当于一个单铰。
正确错误
4、复铰是连接三个或三个以上刚片的铰。
正确错误
5、一根连杆相当于一个约束。
正确错误
《结构力学》第03章在线测试
第一题、单项选择题（每题1分，5道题共5分）
1、支座移动对静定结构会产生
A、力
B、支座反力
C、变形
D、位移
2、对称三铰拱在满跨均布竖向荷载作用，其合理拱轴线是什么曲线？
A、抛物线
B、双曲线
C、悬链线
D、圆弧曲线
3、三铰拱的水平推力与下列那个因素无关？
A、矢高
B、荷载
C、跨度
D、拱轴线形状
4、对于简单桁架,可按什么顺序截取结点，逐次用结点法求出全部力？
A、去除二元体的顺序
B、添加二元体的顺序
2 结构的几何组成分析 判断题 几何不变且无多余约束的体系其自由度必定等于零。( ) 体系的自由度小于或等于零是保证体系为几何不可变的必要和充分条件。( ) 三个刚片之间只要用三个铰两两相连，就能构成无多余约束的几何不变体系。( ) 在任何情况下，在几何不变体系上去掉一个二元体，所余体系仍然是几何不变的。( ) 一个点与一个刚片之间用两根链杆相连，则一定构成几何不变体系。( ) 在某些特殊情况下，几何可变体系加上一个二元体后可以变为几何不变体系。( ) 如体系在去掉某个约束后能承受特殊荷载而平衡，说明原体系中该约束为多余约束。( ) 超静定结构中的多余约束是为保持杆件体系的几何不变性而设置的。( ) 超静定结构设置多余约束的目的之一是调整结构的内力分布。( ) 填空题 一个点在平面上有＿＿＿个自由度；一个刚片在平面上有＿＿＿个自由度。 一个平面体系中有两个刚片，用单铰相联，则其自由度为＿＿＿＿。 图示支座简图各相当于几个约束，在各图上标出可能出现的约束反力。
(a)＿＿＿个约束；(b)＿＿＿个约束。 (a) 图示支座简图各相当于几个约束，在各图上标出可能出现的约束反力。 (a)＿＿＿个约束；(b)＿＿＿个约束。 (b) 图示结构一共设置了五个支座链杆，对于保持其几何不变来说有＿＿＿个多余约束，其中第＿＿＿根链杆是必要约束。 在任何情况下，几何可变体系上增加一个二元体后构成的体系总是＿＿＿＿＿＿＿体系。 若两刚片由三根链杆相连构成无多余约束的几何不变体系，则三根链杆的空间位置必须满足＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。 指出图示体系的几何组成性质。答案＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。 指出图示体系的几何组成性质。答案＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
《结构力学》第01章在线测试 第一题、单项选择题（每题1分，5道题共5分） 1、对结构进行刚度计算的目的，是为了保证结构 A、不发生刚体运动 B、美观实用 C、不致发生过大的变形以至于影响正常的使用 D、既经济又安全 2、结构力学的研究对象是 A、单根杆件 B、杆件结构 C、板壳结构 D、实体结构 3、固定铰支座有几个约束反力分量？ A、一个 B、两个 C、三个 D、四个 4、可动铰支座有几个约束反力分量 A、一个 B、两个 C、三个 D、四个 5、固定端支座有几个约束反力分量？ A、一个 B、两个 C、三个 D、四个 第二题、多项选择题（每题2分，5道题共10分） 1、下列哪种情况应按空间结构处理 A、所有杆件的轴线都位于同一平面内，荷载与该平面垂直 B、所有杆件的轴线都不位于同一平面内 C、所有杆件的轴线都位于同一平面内，荷载也作用在该平面内 D、所有杆件的轴线都位于同一平面内，荷载与该平面平行 E、荷载不作用在结构的平面内 2、铰结点的约束特点是 A、约束的各杆端不能相对移动 B、约束的各杆端可相对转动 C、约束的各杆端不能相对转动 D、约束的各杆端可沿一个方向相对移动 E、约束的各杆端可相对移动 3、如果在一结点处，一些杆端刚结在一起，而另一些杆端铰结一起，这样的结点称为 A、刚结点 B、铰结点 C、组合结点 D、不完全铰结点 E、半铰结点 4、固定端支座的特点是 A、不允许杆端移动 B、只有一个反力 C、允许杆端转动 D、不允许杆端转动 E、有两个反力和一个反力偶
5、固定铰支座有几个约束几个约束反力？ A、两个约束 B、两个约束反力分量 C、三个约束 D、三个约束反力分量 E、无法确定 第三题、判断题（每题1分，5道题共5分） 1、板壳结构的厚度远远小于其它两个尺度。 正确错误 2、为了保证结构不致发生过大的变形影响了正常使用，要求结构要有足够的强度。正确错误 3、结构力学是研究杆件结构的强度、刚度和稳定性的一门学科。 正确错误 4、代替实际结构的简化图形，称为结构的计算简图。 正确错误 5、在多数情况下，不能忽略一些次要的空间约束，而将实际结构分解为平面结构。正确错误
15 结构的动力计算判断题 体系的振动自由度等于集中质量数。（） 图示体系具有1个振动自由度。（） 图示体系具有2个振动自由度。（） 图示体系具有3个振动自由度。（）
图示体系具有2个振动自由度。（） 图示体系具有2个振动自由度。（） 结构的自振频率除与体系的质量分布状况、杆件刚度有关外，还与干扰力有关。（）自由振动是指不受外界干扰力作用的振动。（） 自由振动是由初位移和初速度引起的，缺一不可。（）
有阻尼单自由度体系的阻尼比越大，自振频率越小。（） 临界阻尼现象是指起振后振动次数很少且振幅很快衰减为零的振动。（）惯性力并不是实际加在运动质量上的力。（） 计算一个结构的自振周期时，考虑阻尼比不考虑所得的结果要大。（）临界阻尼振动时质点缓慢地回到平衡位置且不过平衡点。（） 阻尼力总是与质点加速的方向相反。（）
在某些情形下建立振动微分方程式时，不考虑重力的影响是因为重力为恒力。（） 图示结构的自振频率为w，在干扰力P(t)=P sin qt作用下，不管频率q怎样改变，动位移y(t)的方向总是和P(t)的方向相同。（） 计算图示振动体系的最大动内力和动位移时可以采用同一个动力系数。（） 不论干扰力是否直接作用在单自由度体系的质量m上，都可用同一个动力系数计算任一点的最大动位移。（） 单自由度体系受迫振动的最大动位移的计算公式y max=my j中，y j是质量m的重量所引起的静位
移。（） 多自由度体系作自由振动，一般包括所有的振型，不可能出现仅含某一主振型的振动。（）解得图(a)所示两个自由度体系的两个主振型为图(b)和图(c)，此解答是正确的。（） 图(a)与图(b)所示梁的自由振动频率w A、w B相比，w A>w B。（） 填空题 动力荷载是指＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿荷载。
***学院期末考试试卷 一、 填空题（20分）（每题2分） 1.一个刚片在其平面内具有 3 个自由度； 一个点在及平面内具有 2 自由 度；平面内一根链杆自由运动时具有 3 个自由度。 2.静定结构的内力分析的基本方法 截面法，隔离体上建立的基本方程是 平衡方程 。 3.杆系结构在荷载，温度变化，支座位移等因素作用下会产生 变形 和 位移 。 4.超静定结构的几何构造特征是 有多余约束的 几何不变体系 。 5.对称结构在对称荷载作用下，若取对称基本结构和对称及反对称未知力，则其 中 反对称 未知力等于零。 6.力矩分配法适用于 没有侧移未知量的超静定梁与刚架 。 7.绘制影响线的基本方法有 静力法 法和 机动法 法。 8.单元刚度矩阵的性质有 奇异性 和 对称性 。 9.结构的动力特性包括 结构的自阵频率；结构的振兴型； 结构的阻尼 。 10. 在自由振动方程0)()(2)(2. .. =++t y t y t y ωξω式中，ω称为体系的 自振频率 ，ξ称为 阻尼比 。
二、试分析图示体系的几何组成（10分） （1）（２）答案： （1）答：该体系是几何不变体系且无余联系。 （2）答：该体系是几何不变体系且无多余联系。 三、试绘制图示梁的弯矩图（１０分） （1）（2） 答案： （１）（２） M图 四、简答题（20分） 1.如何求单元等效结点荷载？等效荷载的含义是什么？答案： 2.求影响线的系数方程与求内力方程有何区别？ 答案： 3.动力计算与静力计算的主要区别是什么？ 答案：
4.自由振动的振幅与那些量有关？ 答案 五、计算题（40分） 1、用图乘法计算如图所示简支梁A 截面的转角A 。已知EI=常量。（10分） 答案： 解：作单位力状态，如图所示。分别作出p M 和M 图后，由图乘法得： 2.试作图示伸臂量的By F K M 的影响线。 答案： By F 的影响线 K M 的影响线
第七章影响线 一判断题 1. 图示梁AB与A0B0，其截面C与C0弯矩影响线和剪力影响线完全相同。（X） 题1图题2图 2. 图示结构Q E影响线的AC段纵标不为零。（X） 3. 图示梁K截面的M K影响线、Q K影响线形状如图a、b所示。 4. 图示梁的M C影响线、Q C影响线形状如图a、b所示。 5. 图示梁的M C影响线、M B影响线形状如图a、b所示。 6. 图示结构M B影响线的AB段纵标为零。 7. 图示梁跨中C截面弯矩影响线的物理意义是荷载P=1作用在截面C的弯矩图形。（X） 8. 用静力法作静定结构某量值的影响线与用机动法作该结构同一量值的影响线是不等价 的。（X） 9. 求某量值影响线方程的方法，与恒载作用下计算该量值的方法在原理上是相同的。（√） 10. 影响线是用于解决活载作用下结构的计算问题，它不能用于恒载作用下的计算。（X） 11. 移动荷载是指大小，指向不变，作用位置不断变化的荷载，所以不是静力荷载。（X） 12. 用静力法作影响线，影响线方程中的变量x代表截面位置的横坐标。（X） 13. 表示单位移动荷载作用下某指定截面的内力变化规律的图形称为内力影响线。（√） 14. 简支梁跨中截面弯矩的影响线与跨中有集中力P时的M图相同。（X） 15. 简支梁跨中C截面剪力影响线在C截面处有突变。（√） 16. 绝对最大弯矩是移动荷载下梁的各截面上最大的弯矩。（√） 17. 静定结构及超静定结构的内力影响线都是由直线组成。（X） 18. 图示结构Q C影响线的CD段为斜直线。 19. 图示结构K断面的剪力影响线如图b所示。（√） 题19图 20. 用机动法作得图a所示Q B左结构影响线如图b。 题20图题21图 21. 图示结构a杆的内力影响线如图b所示 22. 荷载处于某一最不利位置时，按梁内各截面得弯矩值竖标画出得图形，称为简支梁的弯
第一题、单项选择题（每题1分，5道题共5分） 1、静定刚架在支座移动作用下的位移是由什么产生的？ A、轴向变形 B、弯曲变形 C、剪切变形 D、刚体运动 2、平面桁架在荷载作用下的位移主要是由什么变形产生的？ A、弯曲变形 B、剪切变形 C、轴向变形 D、扭转变形 3、外力作用在基本部分上时，附属部分有 A、反力 B、位移 C、内力 D、变形 4、支座移动对静定结构会产生 A、内力 B、支座反力 C、位移 D、变形 5、在互等定理中δ21＝δ12， A、δ12 B、δ11 C、δ22 D、δ31 第二题、多项选择题（每题2分，5道题共10分） 1、外力作用在基本部分上时，附属部分上的 A、内力为零 B、变形为零 C、位移为零 D、反力为零 E、应力为零 2、静定结构的截面尺寸发生改变，下列哪些因素会发生不变？ A、轴力 B、剪力 C、位移 D、弯矩 E、支座反力 3、荷载对静定结构会产生 A、位移 B、变形 C、轴力和剪力 D、支座反力
E、弯矩 4、图乘法求位移的适用条件是 A、直杆 B、EI为常数 C、两个弯矩图至少有一个为直线形 D、两个弯矩图都必须是直线形 E、只能是静定结构 5、主从结构，仅附属部分温度升高，下列论述正确的是 A、整个结构不产生内力 B、整个结构产生变形 C、附属部分发生变形 D、基本部分上的位移为零 E、基本部分的变形为零 第三题、判断题（每题1分，5道题共5分） 1、静定结构支座移动引起位移计算公式只适用于静定结构，不适用于超静定结构。 正确错误 2、静定结构荷载引起位移计算公式不尽适用于静定结构，也适用于超静定结构。正确错误 3、外力作用在基本部分上时，附属部分的内力、变形和位移均为零。 正确错误 4、静定结构在支座移动作用下，不产生内力，但产生位移。 正确错误 5、不能用图乘法求超静定刚架的位移。 正确错误
结构力学期末试题及答案 一、 选择题：（共10题，每题2分，共20分） 如图所示体系的几何组成为 。 （A ）几何不变体系，无多余约束 （B ）几何不变体系，有多余约束 （C ）几何瞬变体系 （D ）几何常变体系 第1题 2.图示外伸梁，跨中截面C 的弯矩为（ ） A.7kN m ? B.10kN m ? C ．14kN m ? D ．17kN m ? 第2题 3.在竖向荷载作用下，三铰拱（ ） A.有水平推力 B.无水平推力 C.受力与同跨度、同荷载作用下的简支梁完全相同 D.截面弯矩比同跨度、同荷载作用下的简支梁的弯矩要大 4.在线弹性体系的四个互等定理中，最基本的是（ ） A.位移互等定理 B.反力互等定理 C.位移反力互等定理 D.虚功互等定理 5.比较图(a)与图(b)所示结构的内力与变形，叙述正确的为（ ） A.内力相同，变形不相同 B.内力相同，变形相同 C.内力不相同，变形不相同 D.内力不相同，变形相同
第5题 6.静定结构在支座移动时，会产生（ ） A.内力 B.应力 C. 刚体位移 D.变形 。 7.图示对称刚架，在反对称荷载作用下，求解时取半刚架为（ ） A.图（a ） B.图（b ） C.图（c ） D.图（d ） 题7图 图（a ） 图（b ） 图（c ） 图（d ） 8.位移法典型方程中系数k ij =k ji 反映了（ ） A.位移互等定理 B.反力互等定理 C.变形协调 D.位移反力互等定理 9.图示结构，各柱EI=常数，用位移法计算时，基本未知量数目是（ ） A .2 B .4 C .6 D .8 第9题 第10题 10.FP=1在图示梁AE 上移动，K 截面弯矩影响线上竖标等于零的部分为（ ） A ．DE 、AB 段 B ．CD 、DE 段 C ．AB 、BC 段 D ．BC 、CD 段 二、填空题：（共10题，每题2分，共20分） 1.两刚片用一个铰和_________________相联，组成无多余约束的几何不变体系。 2.所示三铰拱的水平推力FH 等于_______________。 q q (a) (b)
历年结构力学试卷试题汇总 一．是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4小题，共 11分） 1 . (本小题 3分) 图示结构中DE 杆的轴力F NDE =F P /3。（x ）. 2 . (本小题 4分) 用力法解超静定结构时，只能采用多余约束力作为基本未知量。 （x ） 3 . (本小题 2分) 力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。（o ） 4 . (本小题 2分) 用位移法解超静定结构时，基本结构超静定次数一定比原结构高。 （o ） 二．选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分） 1 （本小题6分） 图示结构EI=常数，截面A 右侧的弯矩为：（ A ） A ．2/M ； B ．M ； C ．0； D. )2/(EI M 。 2. （本小题4分） 图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（B ） Ａ.ch ; B.ci; C.dj; D .cj . 2
3. (本小题 4分) 图a 结构的最后弯矩图为： A. 图b; B. 图c; C. 图d; D.都不对。（A ） ( a) (b) (c) (d) 4. (本小题 4分) 用图乘法求位移的必要条件之一是： A.单位荷载下的弯矩图为一直线； B.结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； B D.结构必须是静定的。 ( ) 5. （本小题3分） 图示梁A 点的竖向位移为（向下为正）：( C ) Ａ．F P l 3 /(24EI ); B . F P l 3 /(!6EI ); C . 5F P l 3 /(96EI ); D. 5F P l 3 /(48EI ). 三（本大题 5分）对图示体系进行几何组成分析。 F P =1

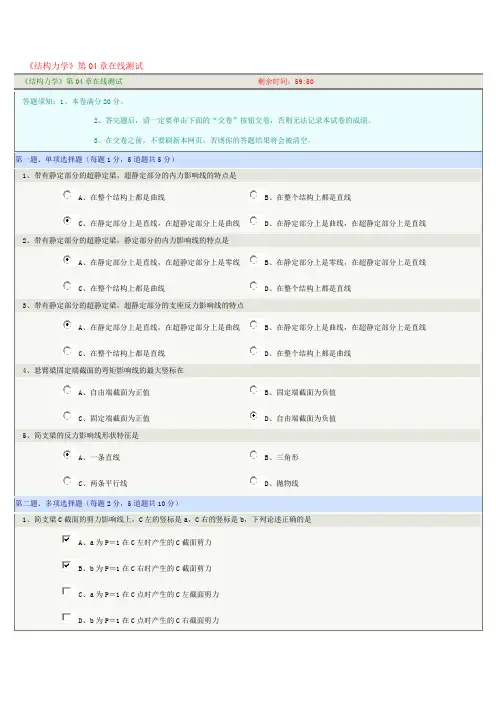

《结构力学》第04章在线测试 《结构力学》第04章在线测试 剩余时间： 59:40 答题须知：1、本卷满分20分。 2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。 3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。 第一题、单项选择题（每题1分，5道题共5分） 1、带有静定部分的超静定梁，超静定部分的内力影响线的特点是 A 、在整个结构上都是曲线 B 、在整个结构上都是直线 C 、在静定部分上是直线，在超静定部 分上是曲线 D 、在静定部分上是曲线，在超静定部分上是直线 2、带有静定部分的超静定梁，超静定部分的支座反力影响线的特点 A 、在静定部分上是直线，在超静定部 B 、在静定部分上是曲线，在超静定部
分上是曲线分上是直线 C、在整个结构上都是直线 D、在整个结构上都是曲线 3、外伸梁支座反力影响线形状特征是 A、一条直线 B、两条直线组成的折线 C、两条平行线 D、抛物线 4、简支梁的反力影响线形状特征是 A、一条直线 B、三角形 C、两条平行线 D、抛物线 5、外伸梁支座间的截面弯矩影响线是 A、一条直线 B、两条直线组成的折线 C、两条平行线 D、抛物线 第二题、多项选择题（每题2分，5道题共10分） 1、伸臂梁上哪些量值的影响线可由相应简支梁的影响线向伸臂上延伸得到？
A、支座反力 B、两支座间截面剪力 C、两支座间截面弯矩 D、伸臂上截面剪力 E、伸臂上截面弯矩 2、带有静定部分的超静定梁，静定部分的内力影响线的特点是 A、在超静定部分上是直线 B、在超静定部分上是曲线 C、在静定部分上是直线 D、在超静定部分上是零线 E、在静定部分上是零线 3、带有静定部分的超静定梁，超静定部分的内力影响线的特点是
总计（300题） 一、名词解释（抽4题，每题5分）。 1、线弹性体： 2、结构力学基本假设： 3、影响线： 4、影响量： 5、一元片： 6、二元片： 7、二刚片法则： 8、三刚片法则： 9、零载法： 10、梁： 11、刚架： 12、桁架： 13、拱： 14、静定结构： 15、超静定结构： 16、绘制桁架中“K”，“X”, “T”型组合结构并说明受力特点： 17、二力构件： 18、临界荷载： 19、临界位置： 20、危险截面：
21、包络线： 22、绝对最大弯矩： 23、虚功原理： 24、虚力原理： 25、虚位移原理： 26、图乘法： 27、功互等定律： 28、位移互等定律： 29、反力互等定律： 30、反力位移互等定律： 31、力法方程： 32、对称结构的力法方程（写三次超静定结构） 33、结构正对称力正对称结构的受力、变形特点： 34、结构正对称力反对称结构的受力、变形特点： 35、将一般对称结构受力分解为正对称和反对称受力结构: 36、奇数跨超静定结构的受力特点： 37、偶数跨超静定结构的受力特点： 二、判断题（抽5题，每题2分） （O）1、在任意荷载下，仅用静力平衡方程即可确定全部反力和内力的体系是几何不变体系。 2、图中链杆1和2的交点O可视为虚铰。（X）
1 2 3 4 5 3、在图示体系中，去掉1—5，3—5， 4—5，2—5，四根链杆后， 得简支梁12 ，故该体系为具有四个多余约束的几何不变体系 。（X ） 1 2 3 4 5 4、几何瞬变体系产生的运动非常微小并很快就转变成几何不变体系 ，因而可以用作工程结构。（X ） 5、有多余约束的体系一定是几何不变体系。（X ） 6、图示体系按三刚片法则分析，三铰共线，故为几何瞬变体系。（O ） 7、计算自由度W 小于等于零是体系几何不变的充要条件。（X ） 8、两刚片或三刚片组成几何不变体系的规则中，不仅指明了必需的约束数目，而且指明了这些约束必须满足的条件。（O ） 9、在图示体系中，去掉其中任意两根支座链杆后，所余下部分都是几何不变的。（X ） 10、静定结构的全部内力及反力，只根据平衡条件求得，且解答是唯一的。（O ） 11、静定结构受外界因素影响均产生内力，内力大小与杆件截面尺寸无关。 （ X ） 12、静定结构的几何特征是几何不变且无多余约束。 （O ）
***学院期末考试试卷 考试科目《结构力学》考 试卷类型 A 答案试 考试形式闭卷成 考试对象土木本科绩 一、填空题（ 20 分）（每题 2 分） 1.一个刚片在其平面内具有 3 个自由度；一个点在及平面内具有 2 自由 度；平面内一根链杆自由运动时具有3个自由度。 2.静定结构的内力分析的基本方法截面法，隔离体上建立的基本方程是平衡方程。 3.杆系结构在荷载，温度变化，支座位移等因素作用下会产生变形和位移。 4.超静定结构的几何构造特征是有多余约束的几何不变体系。 5.对称结构在对称荷载作用下，若取对称基本结构和对称及反对称未知力，则其 中反对称未知力等于零。 6.力矩分配法适用于没有侧移未知量的超静定梁与刚架。 7.绘制影响线的基本方法有静力法法和机动法法。 8.单元刚度矩阵的性质有奇异性和对称性。 9.结构的动力特性包括结构的自阵频率；结构的振兴型；结构的阻尼。 10. 在自由振动方程... 2 y(t) 0 式中， y(t ) 2 y(t )称为体系的自振频 率，称为阻尼比。
二、试分析图示体系的几何组成（10 分） （1）（２）答案： （1）答：该体系是几何不变体系且无余联系。 （2）答：该体系是几何不变体系且无多余联系。 三、试绘制图示梁的弯矩图（１０分） （ 1）（2） 答案： （１）（２） M图 四、简答题（ 20 分） 1.如何求单元等效结点荷载？等效荷载的含义是什么？答案： 2.求影响线的系数方程与求内力方程有何区别？ 答案： 3.动力计算与静力计算的主要区别是什么？ 答案：
4.自由振动的振幅与那些量有关？ 答案 五、计算题（ 40 分） 1、用图乘法计算如图所示简支梁 A 截面的转角 A 。已知EI=常量。（10分） 答案： 解：作单位力状态，如图所示。分别作出M p和 M 图后，由图乘法得： 2.试作图示伸臂量的F By M K的影响线。 答案： F By的影响线 M K的影响线
. ... . 院（系） 建筑工程系 学号 三 明 学院 姓名 . 密封 线 内 不 要 答 题 密封……………………………………………………………………………………………………… ……………………………………………结构力学试题答案汇总 一、选择题(每小题3分,共18分) 1. 图 示 体 系 的 几 何 组 成 为 ： （ A ） A. 几 何 不 变 ， 无 多 余 联 系 ； B. 几 何 不 变 ， 有 多 余 联 系 ； C. 瞬 变 ； D. 常 变 。 （第1题） （第4题） 2. 静 定 结 构 在 支 座 移 动 时 ， 会 产 生 ： （ C ） A. 力 ； B. 应 力 ； C. 刚 体 位 移 ； D. 变 形 。 3. 在 径 向 均 布 荷 载 作 用 下 ， 三 铰 拱 的 合 理 轴 线 为： （ B ） A ．圆 弧 线 ； B ．抛 物 线 ； C ．悬 链 线 ； D ．正 弦 曲 线 。 4. 图 示 桁 架 的 零 杆 数 目 为 ： （ D ） A. 6； B. 7； C. 8； D. 9。 5. 图 a 结 构 的 最 后 弯 矩 图 为 ： （ A ） A ．图 b ； B ．图 c ； C ．图 d ； D ．都不 对 。 6. 力 法 方 程 是 沿 基 本 未 知 量 方 向 的 ： （ C ） A ．力 的 平 衡 方 程 ； B ．位 移 为 零 方 程 ； C ．位 移 协 调 方 程 ； D ．力 的 平 衡 及 位 移 为 零 方 程 。
. ... . 二、填空题（每题3分,共9分） 1.从 几 何 组 成 上 讲 ， 静 定 和 超 静 定 结 构 都 是___几何不变____ 体 系 ， 前 者___无__多 余 约 束 而 后 者____有___多 余 约 束 。 2. 图 b 是 图 a 结 构 ___B__ 截 面 的 __剪力__ 影 响 线 。 3. 图 示 结 构 AB 杆 B 端 的 转 动 刚 度 为 ___i___, 分 配 系 数 为 ____1/8 ____, 传 递 系 数 为 ___-1__。 三、简答题（每题5分，共10分） 1.静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关？ 为什么？ 答：因为静定结构内力可仅由平衡方程求得，因此与杆件截面的几何性质无关， 与材料物理性质也无关。 2.影响线横坐标和纵坐标的物理意义是什么？ 答：横坐标是单位移动荷载作用位置，纵坐标是单位移动荷载作用在此位置时物 理量的影响系数值。 四、计算分析题，写出主要解题步骤(4小题,共63分) 1.作图示体系的几何组成分析（说明理由），并求指定杆1和2的轴力。（本题16分） （本题16分）1.因为w=0 所以本体系为无多约束的几何不变体系。（4分） F N1=- F P （6分）； F N2=P F 3 10（6分）。 2.作 图 示 结 构 的 M 图 。（本题15分）
结构力学》第08章在线测试 第一题、单项选择题（每题1分，5道题共5分） 1、不能用力矩分配法计算什么样的结构？ A、连续梁 B、无结点线位移的结构 C、无侧移刚架 D、有结点线位移的结构 2、对多结点结构，力矩分配法得到的是 A、精确解 B、近似解 C、渐进解 D、解析解 3、AB杆A端的分配弯矩是 A、跨中荷载产生的固端弯矩 B、A端转动时产生的A端弯矩 C、A端转动时产生的B端弯矩 D、端转动时产生的A端弯矩 4、当远端为固定端时，传递系数等于 A、1 B、0.5 C、-1 D、0 5、当远端为滑动支座时，传递系数等于 A、1 B、0.5 C、-1 D、0 第二题、多项选择题（每题2分，5道题共10分） 1、杆件AB两端固定，其线刚度为i，下列式子正确的是 A、SBA＝4i B、CBA＝0.5 C、SAB＝4i D、SBA＝3i E、CAB＝0.5 2、等截面直杆的弯矩传递系数C与下列什么因素无关 A、荷载 B、远端支承 C、近端支承 D、材料的性质 E、线刚度 3、用无剪力分配法计算时，结构中的杆件应该是 A、无侧移的杆 B、剪力静定杆 C、梁式杆 D、链杆 E、刚度为无穷大的杆件 4、力矩分配法可用来计算什么样的结构？ A、连续梁 B、无侧移刚架 C、无结点线位移的结构 D、无结点位移的结构 E、横梁刚度为无穷大的结构
5、结点不平衡力矩等于 A、固端弯矩之和（第一轮第一结点） B、固端弯矩之和加传递弯矩（第一轮第二三……结点） C、传递弯矩（其它轮次各结点） D、总等于附加刚臂上的约束力矩 E、分配弯矩之和 第三题、判断题（每题1分，5道题共5分） 1、结点不平衡力矩可通过结点的力矩平衡条件求出。 正确错误 2、在力矩分配法中，相邻的结点不能同时放松。 正确错误 3、超静定力的影响线都是变形体虚位移图，是曲线。 正确错误 4、无剪力分配法的适用条件是结构中除了无侧移的杆，其余的杆均为剪力静定杆。正确错误 5、在力矩分配法中，规定杆端力矩绕杆端顺时针为正，外力偶绕结点顺时针为正。正确错误 多选题第5个有问题
1 ： 图 a 桁 架, 力 法 基 本 结 构 如 图 b ，力 法 典 型 方 程 中 的 系 数 为 ：( ) 3. 2：图示结构用力矩分配法计算时，结点A 的约束力矩（不平衡 力矩）为（以顺时针转为正） ( ) 4.3Pl/16 3：图示桁架1,2杆内力为： 4. 4：连续梁和 M 图如图所示，则支座B 的竖向反力 F By 是：
4.17.07(↑) 5：用常应变三角形单元分析平面问题时，单元之间（）。 3.应变、位移均不连续； 6：图示体系的几何组成为 1.几何不变,无多余联系； 7：超静定结构在荷载作用下的内力和位移计算中，各杆的刚度为（） 4.内力计算可用相对值，位移计算须用绝对值 8：图示结构用力矩分配法计算时，结点A之杆AB的分配系数
μAB 为（各杆 EI= 常数）( ) 4.1/7 9：有限元分析中的应力矩阵是两组量之间的变换矩阵，这两组量是（ ）。 4.单元结点位移与单元应力 10：图示结构用位移法计算时，其基本未知量数目为( ) 4.角位移=3，线位移=2 11：图示结构，各柱EI=常数，用位移法计算时，基本未知量数 目是（ ） 3.6 12：图示结构两杆长均为d,EI=常数。则A 点的垂直位移为（ ） 4.qd 4/6EI （↓） 13：图示桁架,各杆EA 为常数,除支座链杆外,零杆数为：
1.四 根 ； 14：图示结构，各杆线刚度均为i,用力矩分配法计算时，分配 系数μAB 为（ ） 2. 15：在位移法中，将铰接端的角位移，滑动支撑端的线位移作为基本未知量： 3.可以，但不必； 1：用图乘法求位移的必要条件之一是：( ) 2.结构可分为等截面直杆段； 2：由于静定结构内力仅由平衡条件决定,故在温度改变作用下静定结构将（ ） 2.不产生内力 3：图示结构，各杆EI=常数，欲使结点B 的转角为零，比值P1/P2应 为（ ） 2.1
第1题第2题2.图示外伸梁，跨中截面C的弯矩为（ ? m D．17kN m
题7图图（a）图（b）图（c）图（d）位移法典型方程中系数k ij=k ji反映了（） A.位移互等定理 B.反力互等定理 第9题第10题 10.FP=1在图示梁AE上移动，K截面弯矩影响线上竖标等于零的部分为（）．DE、AB段B．、DE段C．AB、BC段D．BC、CD段 二、填空题：（共10题，每题2分，共20分） 两刚片用一个铰和_________________相联，组成无多余约束的几何不变体系。 所示三铰拱的水平推力
第3题机动法作静定结构内力影响线依据的是_____________。 ．静定结构在荷截作用下，当杆件截面增大时，其内力____________。 D处的纵标值y D为_________。 第6题第7题 7.图示结构，各杆EI=常数，用位移法计算，基本未知量最少是_________个。 8.图示结构用力法计算时，不能选作基本结构的是______。
3．用力法计算图示刚架，并绘其M 图，EI D 4m N/m EI 10kN/m A B C D 2EI EI 4m 2m 4m G F EI 10k N /m C F l ql 12 2 G A
一、选择题:（共10题，每小题2分，共20分） 1.A 2.D 3. A 4.D 5.A 6.C 7.D 8.B 9.C 10.C 二、填空题（共10空，每空2分，共20分） 1.不通过此铰的链杆 2. FP/2（→） 3.l θ（↓） 4. 刚体体系虚功原理 5.不变 6.-1/2 7.6 8.（c ） 9.反对称 10.无侧移的超静定结构 三、问答题：（共2题，每小题5分，共10分） 1．图乘法的应用条件是什么？求变截面梁和拱的位移时可否用图乘法？ 答.图乘法的应用条件：1）杆轴线为直线，2）杆端的EI 为常数3）MP 和M 图中至少有一个为直线图形。否。（7分） 2．超静定结构的内力只与各杆件的刚度相对值有关，而与它们的刚度绝对值无关，对吗？为什么？ 答：不对。仅受荷载作用的超静定结构，其内力分布与该结构中的各杆刚度相对值有关；而受非荷载因素作用的超静定结构，其内力则与各杆刚度的绝对值有关。（7分） 四、计算题. （1、2题8分，3题10分，4、5题12分,4题共计50分） 1．图示桁架，求1、2杆的轴力。 解：F N1=75KN ，F N2=2 13 5 KN 2．图示刚架，求支座反力，并绘弯矩图。 解：F Ay =22KN （↓）F Ax =48KN （←）F By =42KN （↑） 最终的弯矩图为： 3．用力法计算图示刚架，并绘其M 图，EI 为常数。
1．图示排架在反对称荷载作用下，杆AB的轴力为：（） ssadaA P / 2；B P ；C 0 ；D －P 。 2xzzx．图示结构M A影响线如图所示，则影响线上纵标y B表示F p=1作用在（） A.A点时，A截面的弯矩 B.A点时，B截面的弯矩 C.B点时，A截面的弯矩 D.B点时，B截面的弯矩 3．图示多跨静定梁的基本部分是（） A AB部分 B BC部分 C CD部分 D DE部分 A B C D E 4sa．悬臂s梁两种状态的弯矩图如图所示，图乘结果是（） A EI l F P 3 3 B EI l F P 3 23 C EI l F P 3 22 D EI l F P 3 4 F P l EI F P l l 5．sa图5sa所示对称结构的等代结构为（） q q 图5 q A q B q q C D 1．sx图示体系为（） A. 几何不变无多余约束 B. 几何不变有多余约束 C. 几何常变 D. 几何瞬变 2．图a结构的最后弯矩图为：( ) A. 图b; B. 图c; C. 图d; D.都不对。 ( a) (b) (c) (d) l l M/4 3M/4 M/4 3M/4 3M/4 M/4 M/8 M/2 EI EI M
3连续梁和M 图如图所示，则支座B 的竖向反力F BV 是( ) A. 1.21(↑) B. 5.07(↑) C. 11.07(↓) D.17.07(↑) 4．xzxzxz 图示梁A 点的竖向位移为（向下为正）：( ) Ａ．F P l 3 /(24EI ); B . F P l 3 /(16EI ); C . 5F P l 3 /(96EI ); D. 5F P l 3 /(48EI ). 5．图 示 结 构 ：（ ） A. ABC 段 有 内 力 ； B. ABC 段 无 内 力 ； C. CDE 段 无 内 力 ； D. 全 梁 无 内 力 。 q A B C D E 2a a a a 1．图1所示结构的弯矩图形状应为（ ） F P A B C D 图1 F P 2．悬臂梁两种状态的弯矩图如图所示，图乘结果是（ ） A EI l F P 33 B EI l F P 323 C EI l F P 322 D EI l F P 34 F P l EI F P l l 3．图5所示对称结构的等代结构为（ ） A l /2 l /2 EI 2EI F P
第三章 静定结构的位移计算 一、判断题： 1、虚位移原理等价于变形谐调条件，可用于求体系的位移。 2、按虚力原理所建立的虚功方程等价于几何方程。 3、在非荷载因素(支座移动、温度变化、材料收缩等)作用下，静定结构不产生内力，但会有位移且位移只与杆件相对刚度有关。 4、求图示梁铰C 左侧截面的转角时，其虚拟状态应取： A. ; ; B. D. C. M =1 5、功的互等、位移互等、反力互等和位移反力互等的四个定理仅适用于线性变形体系。 6、已知M p 、M k 图，用图乘法求位移的结果为：()/()ωω1122y y EI +。 M k M p 2 1 y 1 y 2 * * ωω ( a ) M 1 7、图a 、b 两种状态中，粱的转角?与竖向位移δ间的关系为：δ=? 。 8、图示桁架各杆E A 相同，结点A 和结点B 的竖向位移均为零。 a a 9、图示桁架各杆EA =常数，由于荷载P 是反对称性质的，故结点B 的竖向位移等于零。
二、计算题： 10、求图示结构铰A 两侧截面的相对转角?A ，EI = 常数。 q l l l /2 11、求图示静定梁D 端的竖向位移 ?DV 。 EI = 常数 ，a = 2m 。 a a a 10kN/m 12、求图示结构E 点的竖向位移。 EI = 常数 。 l l l /3 /3 q 13、图示结构，EI=常数 ，M =?90kN m , P = 30kN 。求D 点的竖向位移。 P 3m 3m 3m 14、求图示刚架B 端的竖向位移。 q 15、求图示刚架结点C 的转角和水平位移，EI = 常数 。
一．是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分 4 小题，共 11 分） 1 . (本小题 3 分) 图示结构中DE 杆的轴力F NDE =F P/3。（）. F P D a E a a a 2 . (本小题 4 分) 用力法解超静定结构时，只能采用多余约束力作为基本未知量。（） 3 . (本小题 2 分) 力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。（） 4 . (本小题 2 分) 用位移法解超静定结构时，基本结构超静定次数一定比原结构高。（） 二．选择题（将选中答案的字母填入括弧内）（本大题分 5 小题，共21 分） 1 （本小题 6 分） 图示结构EI= 常数，截面 A 右侧的弯矩为：（） A．M / 2 ；B．M ；C．0 ； D. M /( 2EI ) 。 a Fp/2 Fp/2 a Fp Fp Fp/2 Fp/2 M a a A 2a 2a 2. （本小题 4 分） 图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（）Ａ.ch; B. c i; C.dj; D.cj . a b c d e F P=1 f l g h i k j 1
3. (本小题 4 分 ) 图a 结构的最后弯矩图为： A. 图b; B. 图c; C. 图d; D.都不对。（） ( a) (b) (c) (d) M M/4 M/4 l EI E I 3M /4 3M /4 3M /4 l M/4 M/8 M/2 4. (本小题 4 分) 用图乘法求位移的必要条件之一是： A. 单位荷载下的弯矩图为一直线； B. 结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； D. 结构必须是静定的。( ) 5. （本小题 3 分） 图示梁 A 点的竖向位移为（向下为正）：( ) Ａ．F P l 3 3 3 3 /(24 E I ); B.F P l /(!6 EI ); C. 5F P l /(96 E I ); D. 5F P l /(48 E I ). F P 2EI EI A l/2 l/2 三（本大题 5 分）对图示体系进行几何组成分析。 5 kN·m2，用力法计算并四（本大题9 分）图示结构 B 支座下沉 4 mm，各杆EI= 2.0×10
《结构力学》在线测试题
————————————————————————————————作者：————————————————————————————————日期：
《结构力学》第01章在线测试 《结构力学》第01章在线测试剩余时间：33:10 答题须知：1、本卷满分20分。 2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。 3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。 第一题、单项选择题（每题1分，5道题共5分） 1、杆系结构中的构件的长度 A、等于截面的高和宽 B、与截面的高和宽是同一量级 C、远远小于截面的高和宽 D、远远大于截面的高和宽 2、结构力学的研究对象是 A、单根杆件 B、杆件结构 C、板壳结构 D、实体结构 3、为了保证结构不致发生过大的变形，并满足使用要求，要计算结构 A、内力 B、刚度 C、稳定性 D、强度 4、滑动支座有几个约束反力分量？ A、一个 B、两个 C、三个 D、四个 5、固定端支座有几个约束反力分量？ A、一个 B、两个 C、三个 D、四个 第二题、多项选择题（每题2分，5道题共10分） 1、下列哪种情况不是平面结构 A、所有杆件的轴线都位于同一平面内，荷载也作用在该平面内 B、所有杆件的轴线都位于同一平面内，荷载与该平面垂直 C、所有杆件的轴线都位于同一平面内，荷载与该平面平行 D、所有杆件的轴线都不位于同一平面内
E、荷载不作用在结构的平面内 2、对结构进行几何组成分析，是为了 A、保证结构既经济又安全 B、保证结构不致发生过大的变形 C、使结构美观实用 D、保证结构不发生刚体运动 E、保证结构中各构件不发生相对刚体运动 3、刚结点的受力特点是 A、可以传递轴力 B、可以传递剪力 C、不能传递力矩 D、不能传递力 E、能传递力矩 4、可动铰支座的特点是 A、约束杆端不能移动 B、允许杆端转动 C、只有一个约束力偶 D、允许杆端沿一个方向移动 E、只有一个反力 5、固定铰支座有几个约束几个约束反力？ A、两个约束 B、两个约束反力分量 C、三个约束 D、三个约束反力分量
一．是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4小题，共 11分） 1 . (本小题 3分) 图示结构中DE 杆的轴力F NDE =F P /3。（ ）. 2 . (本小题 4分) 用力法解超静定结构时，只能采用多余约束力作为基本未知量。 （ ） 3 . (本小题 2分) 力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。（ ） 4 . (本小题 2分) 用位移法解超静定结构时，基本结构超静定次数一定比原结构高。 （ ） 二．选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分） 1 （本小题6分） 图示结构EI=常数，截面A 右侧的弯矩为：（ ） A ．2/M ； B ．M ； C ．0； D. )2/(EI M 。 2. （本小题4分） 图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ ） Ａ.ch; B.ci; C.dj; D.cj. 2
3. (本小题 4分) 图a 结构的最后弯矩图为： A. 图b; B. 图c; C. 图d; D.都不对。（ ） ( a) (b) (c) (d) 4. (本小题 4分) 用图乘法求位移的必要条件之一是： A.单位荷载下的弯矩图为一直线； B.结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； D.结构必须是静定的。 ( ) 5. （本小题3分） 图示梁A 点的竖向位移为（向下为正）：( ) Ａ．F P l 3 /(24EI); B. F P l 3 /(!6EI); C. 5F P l 3 /(96EI); D. 5F P l 3 /(48EI). 三（本大题 5分）对图示体系进行几何组成分析。 F P =1
结构力学题库300题 一、名词解释（抽4题，每题5分）。 1、线弹性体： 2、结构力学基本假设： 3、影响线： 4、影响量： 5、一元片： 6、二元片： 7、二刚片法则： 8、三刚片法则： 9、零载法： 10、梁： 11、刚架： 12、桁架： 13、拱： 14、静定结构： 15、超静定结构： 16、绘制桁架中“K”，“X”,“T”型组合结构并说明受力特点： 17、二力构件： 18、临界荷载： 19、临界位置：
20、危险截面： 21、包络线： 22、绝对最大弯矩： 23、虚功原理： 24、虚力原理： 25、虚位移原理： 26、图乘法： 27、功互等定律： 28、位移互等定律： 29、反力互等定律： 30、反力位移互等定律： 31、力法方程： 32、对称结构的力法方程（写三次超静定结构） 33、结构正对称力正对称结构的受力、变形特点： 34、结构正对称力反对称结构的受力、变形特点： 35、将一般对称结构受力分解为正对称和反对称受力结构: 36、奇数跨超静定结构的受力特点： 37、偶数跨超静定结构的受力特点： 二、判断题（抽5题，每题2分） 1、在任意荷载下，仅用静力平衡方程即可确定全部反力和内力的体系是几何不变体系。（O） 2、图中链杆1和2的交点O可视为虚铰。（X） 2
3、在图示体系中，去掉1—5，3—5，4—5，2—5，四根链杆后，得简支梁12，故该体系为具有四个多余约束的几何不变体系。（X） 4、几何瞬变体系产生的运动非常微小并很快就转变成几何不变体系，因而可以用作工程结构。（X） 5、有多余约束的体系一定是几何不变体系。（X） 6、图示体系按三刚片法则分析，三铰共线，故为几何瞬变体系。（O） 7、计算自由度W小于等于零是体系几何不变的充要条件。（X） 8、两刚片或三刚片组成几何不变体系的规则中，不仅指明了必需的约束数目，而且指明了这些约束必须满足的条件。（O） 9、在图示体系中，去掉其中任意两根支座链杆后，所余下部分都是几何不变的。（X） 10、静定结构的全部内力及反力，只根据平衡条件求得，且解答是 唯一的。（O） 11、静定结构受外界因素影响均产生内力，内力大小与杆件截面尺寸无关。（X） 12、静定结构的几何特征是几何不变且无多余约束。（O） 13、图示结构||M =0。（O） C 14、图示结构支座A转动?角，M AB=0，R C=0。（O） 15、荷载作用在静定多跨梁的附属部分时，基本部分一般内力不为零。（O） 16、图示静定结构，在竖向荷载作用下，AB是基本部分，BC是附属部分。（X）
