产品型号/ 产品名称/ 标准规格/ 一般用途
3M 9495LE 300LSE 双面胶带 , 难粘表面之塑料、金属、泡绵等
3M 9690 300MP 双面胶带 , 适用手机电话等便携电子产品透明窗粘结3M 9495MP 200MP双面胶带 , 适用手机电话等便携电子产品透明窗粘结3M 9492MP 200MP双面胶带 , 适用手机电话等便携电子产品透明窗粘结3M 9009 300 双面胶带 , 难粘表面之塑料、金属、泡绵等
3M 9019 300 双面胶带 , 难粘表面之塑料、金属、泡绵等
3M 966 100MP 双面胶带 , 耐260度高温（FPC适用）
3M 9079 3M耐高温双面胶带, 耐260度高温（FPC适用）
9461P 100MP 双面胶带 , 耐260度高温（FPC适用）
3M 9485PC 350 双面胶带 , 耐260度高温（FPC适用）
3M 9482PC 350双面胶带 , 耐260度高温（FPC适用）
3M 9460PC VHB 双面胶 , 0.05MM厚纯胶膜耐高温,FPC用
3M 9469PC VHB 双面胶 , 0.13MM厚纯胶膜耐高温,FPC用
3M 9473PC VHB 双面胶 , 0.25MM厚纯胶膜耐高温,FPC用
3M 8142 光学透明双面胶带 , 0.13MM厚适用于触摸屏等需光透明之场合3M 467MP 468 双面胶带 , 一般工业用途
3M 8008 8018 8608 988T 52330 55256 , 一般工业用途之双面胶带
3M 7952MP 200MP 双面胶带 , 双面离型纸之467MP胶带
3M 7945MP 200MP 双面胶带 , 薄膜开关，电路间片(含PET)
3M 7956MP 200MP 双面胶带 , 薄膜开关，电路间片(含PET)
3M 7957MP 200MP 双面胶带 , 薄膜开关，电路间片(含PET)
3M 7959MP 200MP 双面胶带 , 薄膜开关，电路间片(含PET)
3M 7961MP 200MP 双面胶带 , 薄膜开关，电路间片(含PET)
3M 7993MP 200MP PET单面胶带 , 适用手机电话等便携电子产品按键3M 7997MP 200MP PET单面胶带 , 适用手机电话等便携电子产品按键3M 9672LE 300LSE 双面胶带 , 无基材胶膜，适用于难粘表面,
3M 9075 丙烯酸系算面胶 , 无纺布基材
3M 6408 丙烯酸系算面胶 , 无纺布基材,纸基,
3M 9448 橡胶系双面胶 , 无纺布双面胶
3M 9080 丙烯酸系双面胶 , 无纺布双面胶
3M 4930 VHB, 0.4MM厚特强粘性泡绵双面胶
3M 4920 VHB ,0.4MM厚特强粘性泡绵双面胶
3M 4615 丙烯酸泡绵双面胶 , 0.4MM厚高柔性,
3M 4945 VHB 双面胶 , 1.10MM厚特强粘泡绵双面胶带
3M 4941 VHB 双面胶 , 1.10MM厚特强粘泡绵双面胶带
3M 4611 VHB 双面胶 , 1.10MM厚特强粘泡绵双面胶带
3M 5413 Kapton 胶带 , PCB波峰焊保护用, made in USA;
3M 7413 Polyimide 胶带 , PCB波峰焊保护用,made in China;
8402 PET胶带 600MMX33M PCB波峰焊保护用;
8952,8951,851,850,853 PET胶带,
3M 471 pvc胶带 , 标示胶带多种颜色
3M 5702 , , 黄黑相间标示胶带
3M 5453 PTFE 胶带 12"X60YD heat seal tape
3M 5421 5423 5425 UHMW-PE 1"X18YD 抗磨降低摩擦胶带
3M 425 铝箔胶带 1"X60YD 一般性用途
3M 9703 自粘导电双面胶带 12"X36YD EL片、薄膜开关FPC等用
3M 9713 热压导电双面胶带 12"X36YD EL片、薄膜开关FPC等用
3M 331T 蓝色保护胶带 1.2MX100M PCB电镀保护胶带，不锈钢表
2K10,3K04,332,保护膜;
3M 2142 美纹纸遮蔽胶带 400mmX 50m PCB过锡炉（波峰焊）等遮蔽场合使用
3M 244 美纹纸遮蔽胶带 400mmX 50m PCB过锡炉（波峰焊）等遮蔽场合使用
8152,8902, PCB电镀绿胶带 1000MMX50M PCB电镀等遮蔽场合使用
610,600 测试胶带 1 "X36YD
3M 616 遮光胶带 1"X36YD
3M 810 隐形胶带 3/4"X36YD 一般性用途
3M 811 半透明胶带 1/2"X36YD 一般性用途
3M 665,666 双面胶带 1"X25YD 一面低粘性
5952,5925,5962,465,ST-416,55256,55257,8018,8008,8004,4032,1600T,CIP-66,CIP-01; 4210,4214,5344,4229P,4211,CP5008,5012;7413T,7413D,5413,5419,7419;7816,7815, 57816,4950,4951,4609,4612,4611,4032,4008;5300,4799,471,5702,2328,2214,200,244,21 42,9996j,917,r3227,906b,900b,405,9022;9969b;1020,1015,1040,8592,8591,55230,8411, 5491;

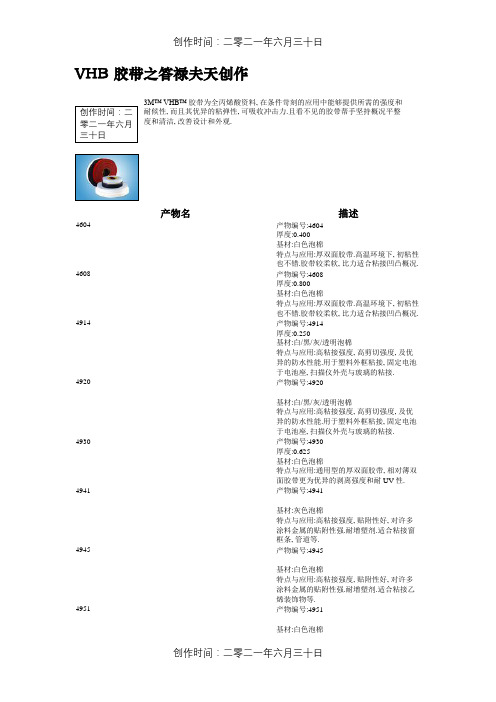

3M VHB胶带：4926， 4963，4941，4956，4919，4979，4991，5925，5952，5962，4943，4957，4604，4608，4612，4620，4630，4609，4615，4611，4646，4655，4920，4930，4950，4955，4945，4946，4905，4910，4951，4932。
3M DP系列胶水：DP100，DP100 Plus，DP100NS，DP100FR，DP105，DP110，DP125，DP190，DP270，DP420，EC2216，DP600，DP604NS，DP605NS，DP620，DP640，DP5001，DP5003，DP5105，DP805，DP807，DP810，DP812，DP820，DP825，DP8005，DP8010，SA30，AC380D，1751A/B 1838B/A, 2158B/A, 2216B/A, 3501B/A,3532 B/A, 3535B/A. 3549 B/A, 2214, 2086, 1469, 1386, 2290, 3901.
热固化聚氨酯：TE015，TE030，TE031，TE040，TE100，TE200，TS230，TS115HGS，
接触性胶粘剂：826，1099，2262，4475，4491，4693，847，1300，2141，4799，
轻负荷胶：49，4213NF，4224NF，1870，4323，4550，
水基接触型胶粘剂：30NF，30H，2000NF，100NF，5，10，1357，1358，1359，
喷胶：Fastbond? Contact Adhesive 30 NF，General Purpose 60 CA，HoldFast 70，Foam Fast 74，Non-Flammable Foam Fast 74 NF，Super 77，Hi-Strength 90，Hi-Strength laminating 92，Hi-Strength Postforming 94 CA, Hi-Strengt Non-Flammable 98NF. Foam Fast 74 Spray Adhesive，Repositionable 75 Spray Adhesive，Hi-Tack 76 Spray Adhesive，Super 77 Multipurpose Spray Adhesive，Rubber & Vinyl 80 Spray Adhesive，Hi-Strength 90 Spray Adhesive
热熔胶：3750LM，3755LM，3762LM，3776LM，3792LM，3798LM，3731，3738，3747，3748，3750，3762，3764，3779，3789，3792，3796，3797，3794，6111，6116
