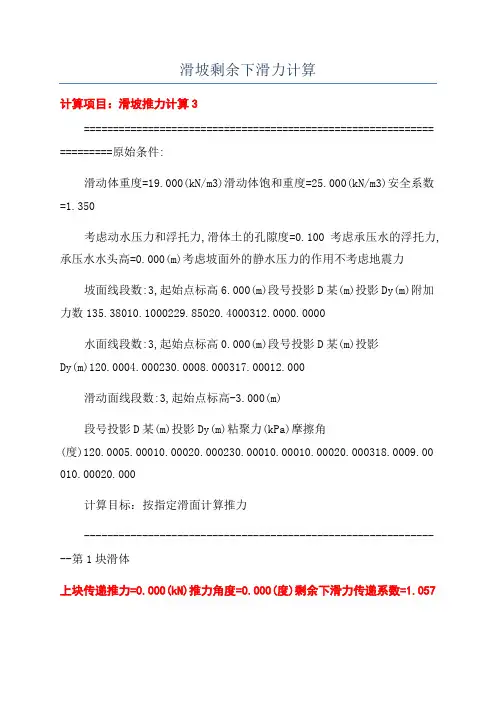

滑坡剩余下滑力计算
计算项目：滑坡推力计算 3
===================================================================== 原始条件:
滑动体重度= 19.000(kN/m3)
滑动体饱和重度= 25.000(kN/m3)
安全系数= 1.350
考虑动水压力和浮托力, 滑体土的孔隙度 = 0.100
考虑承压水的浮托力, 承压水水头高 = 0.000(m)
考虑坡面外的静水压力的作用
不考虑地震力
坡面线段数: 3, 起始点标高 6.000(m)
段号投影Dx(m) 投影Dy(m) 附加力数
1 35.380 10.100 0
2 29.850 20.400 0
3 12.000 0.000 0
水面线段数: 3, 起始点标高 0.000(m)
段号投影Dx(m) 投影Dy(m)
1 20.000 4.000
2 30.000 8.000
3 17.000 12.000
滑动面线段数: 3, 起始点标高 -3.000(m)
段号投影Dx(m) 投影Dy(m) 粘聚力(kPa) 摩擦角(度)
1 20.000 5.000 10.000 20.000
2 30.000 10.000 10.000 20.000
3 18.000 9.000 10.000 20.000
计算目标：按指定滑面计算推力
-------------------------------------------------------------- 第 1 块滑体
上块传递推力 = 0.000(kN) 推力角度 = 0.000(度)
剩余下滑力传递系数 = 1.057
本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 20.000(度)
本块总面积 = 280.740(m2) 浸水部分面积 = 33.000(m2)
本块总重 = 5532.054(kN) 浸水部分重 = 825.000(kN)
本块总附加力 Px= 0.000(kN) Py = 0.000(kN)
本块动水压力 = 17.156(kN)
本块水浮托力 = 265.645(kN)
本块承压水浮托力 = 0.000(kN)
有效的滑动面长度 = 20.125(m)
下滑力 = 3363.074(kN)
滑床反力 R= 4682.375(kN) 滑面抗滑力 = 1704.245(kN) 粘聚力抗滑力 =201.246(kN) --------------------------
本块剩余下滑力 = 1457.583(kN)
本块下滑力角度 = 26.565(度)
第 2 块滑体
上块传递推力 = 1457.583(kN) 推力角度 = 26.565(度)
剩余下滑力传递系数 = 0.938
本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 20.000(度)
本块总面积 = 312.275(m2) 浸水部分面积 = 30.000(m2)
本块总重 = 6113.223(kN) 浸水部分重 = 750.000(kN)
本块总附加力 Px= 0.000(kN) Py = 0.000(kN)
本块动水压力 = 7.730(kN)
本块水浮托力 = 256.144(kN)
本块承压水浮托力 = 0.000(kN)
有效的滑动面长度 = 31.623(m)
下滑力 = 4063.150(kN)
滑床反力 R= 5749.501(kN) 滑面抗滑力 = 2092.647(kN) 粘聚力抗滑力 =316.228(kN) --------------------------
本块剩余下滑力 = 1654.274(kN)
本块下滑力角度 = 18.435(度)
第 3 块滑体
上块传递推力 = 1654.274(kN) 推力角度 = 18.435(度)
剩余下滑力传递系数 = 0.969
本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 20.000(度)
本块总面积 = 187.094(m2) 浸水部分面积 = 50.000(m2)
本块总重 = 3854.794(kN) 浸水部分重 = 1250.000(kN)
本块总附加力 Px= 0.000(kN) Py = 0.000(kN)
本块动水压力 = 9.806(kN)
本块水浮托力 = 436.564(kN)
本块承压水浮托力 = 0.000(kN)
有效的滑动面长度 = 20.616(m)
下滑力 = 2924.788(kN)
滑床反力 R= 3430.012(kN) 滑面抗滑力 = 1248.422(kN) 粘聚力抗滑力 =206.155(kN) --------------------------
本块剩余下滑力 = 1470.210(kN)
本块下滑力角度 = 14.036(度)
第一部分参数选取 根据钻探揭露，滑带土为黄褐色粉质亚粘土夹少量砂板岩角砾，位于人工堆积层与下层基岩之间，深度在2-7m不等，厚约0.2-0.3m，断面光滑。 2、滑带土参数的取值 （1）参数反演 滑坡中的滑带土为基覆交界面的亚粘土层，由于野外取样时，所取滑带土样为已经扰动过的土样，因此在进行岩土试验参数统计及经验类比的取值时，滑带土的C、φ值采用滑坡在暴雨工况下，取稳定系数为1.03时反演取值，其反演计算模型，选定H1滑坡的2-2’剖面。反演计算剖面及内容见计算书。 采用反演公式和 经反演，滑坡滑带土在暴雨条件下C、φ值见下表。 （2）工程类比经验：借鉴蜀通公司对H2滑坡所做的勘查工作，天然条件下C 值为6.7KPa，φ为18.5°，暴雨条件下C值为3.3-4.6KPa，φ为12.3°。 （3）试验值： （4）综合取值： 根据滑带土的试验、剖面反演及工程类比的结果，滑带土而天然工况下的取值主要依据试验结果，在暴雨工况下参数取值主要采取加权平均，对试验值、反演值和工程类比值采取加权平均方法从而得出暴雨工况下的滑带土的c、φ值。目前各滑坡处于蠕动变形阶段，因此对试验值取较高的权重。三种取值的权重分别是0.5、0.3、0.2。据此得出暴雨工况下的滑带土的参数值。 滑带土参数取值为天然重度为19.0 kN/m3，饱和重度为20.5kN/m3，天然条件下C值为7.0KPa，φ为18.5°；饱和条件下c值为3.8KPa，φ为13.0°。 一、2-2’反演 滑坡剩余下滑力计算 计算项目： 2-2暴雨 ===================================================================== 原始条件: 滑动体重度= 19.000(kN/m3) 滑动体饱和重度= 20.500(kN/m3) 安全系数= 1.030 不考虑动水压力和浮托力 不考虑承压水的浮托力 不考虑坡面外的静水压力的作用 不考虑地震力 坡面线段数: 41, 起始点标高 0.000(m) 段号投影Dx(m) 投影Dy(m) 附加力数 1 0.144 0.351 0 2 0.386 1.579 0 3 0.279 0.673 0 4 0.541 0.977 0 5 0.232 0.793 0 6 0.601 0.846 0 7 0.475 0.781 0 8 0.266 0.496 0 9 0.353 0.812 0 10 0.518 0.658 0 11 0.110 0.265 0 12 0.102 0.204 0 13 0.197 0.490 0 14 0.234 0.464 0 15 0.197 0.147 0
深基坑支护设计 15-15 设计单位：X X X 设计院 设计人：X X X 设计时间：2012-06-04 21:17:26 ---------------------------------------------------------------------- [ 支护方案 ] ---------------------------------------------------------------------- 排桩支护
[ 基本信息 ] ---------------------------------------------------------------------- ---------------------------------------------------------------------- [ 超载信息 ] ---------------------------------------------------------------------- ---------------------------------------------------------------------- [ 附加水平力信息 ]
[ 土层信息 ] ---------------------------------------------------------------------- ---------------------------------------------------------------------- [ 土层参数 ] ---------------------------------------------------------------------- ---------------------------------------------------------------------- [ 支锚信息 ] ----------------------------------------------------------------------
滑坡稳定性计算与评价报告 姓名：陈洁霞 班号：042081-27
学号：20081003405 滑坡稳定性计算评价 一、岩村滑坡工程地质环境 1、滑坡形态 该滑坡位于陕西省榆林市横山县魏家楼乡天云煤矿对面。整体上形态呈“簸箕”形，滑坡后缘高程为1099.71m，前缘高程为1073.32m，高差约27.0m。路基三级边坡切削滑坡前缘，边坡坡度约为45°。滑坡前缘宽度约为76.0m，顺主滑方向长约50.0m，滑体最大厚度约为14.0m，体积约2.1*104m3，为一中型土质滑坡。 2、滑体岩土特征 该滑坡体的岩土沿深度范围可以分为三层。上层为黄土状土（原黄土），多呈浅黄色，厚度5.0～7.0m，滑体前缘最薄处约3.0m，中间约6.7m，后缘最厚处约8.0m，垂直裂隙发育，岩性呈可塑～硬塑状态，结构较松散，钻孔岩芯呈散块状，夹有少量植物根系及黑色斑点，粉粒含量较高；中层黄土状土（原古土壤），褐黄-棕红色，厚度约2m，硬塑状态，结构致密，钻孔岩芯呈柱状，夹有白色菌丝及少量钙质结核；下层又为浅黄色黄土状土（原黄土），厚度在1.0～3.0m之间，硬塑状态，结构致密，钻孔岩芯呈散块-短柱状，夹杂黑色斑点及白色菌丝，ZK2-2该层下部可见砾石及泥砂岩层，但ZK2-1揭示该层下部缺失砾石层，分析认为是由于滑坡造成此处砾石层被推出。滑体土物理力学性质统计见表1。 根据钻孔及探井所揭露的滑动面位置，可以推断出该滑坡的滑动面剖面形状为近似圆弧形，滑坡前缘大致与基岩面紧密接触。 3、滑坡变形破坏与成因分析 根据野外调查和勘探，该滑坡是在边坡重新刷坡完毕后，发生连续暴雨，雨水沿土体表面垂直裂隙及落水洞下渗而引发的。滑坡产生后，边坡中上部出现错台裂缝，错台高度达2-3m，严重威胁到了路基安全；坡体表层也出现了弧形的张拉裂缝，裂缝宽度0.5~3cm，深度1~6m，个别裂缝已深入至强风化基岩中。 从总体上来看，造成滑坡的成因主要有以下几点： ①、坡体结构是形成滑坡的物质基础。上覆黄土，下伏伏泥岩-砂岩是易滑坡地层，本边坡上部黄土易渗水，下部泥岩相对隔水，从而形成滑动带，使其具备了滑坡的条件。 ②、连续暴雨是滑坡产生的直接诱因。 ③、高边坡开挖过程中，由于放炮及土方开挖等工程因素，造成土体结构松动，边坡前缘形成高陡临空面，边坡土体发生应力重分布，是形成滑坡的另一重要因素。 表1 滑体土物理力学性质指标统计表 统计项目样本个数最大值最小值平均值 天然含水率(W) % 29 13.8 3.2 7.2 天然密度(ρ)g/cm3 16 1.99 1.41 1.66

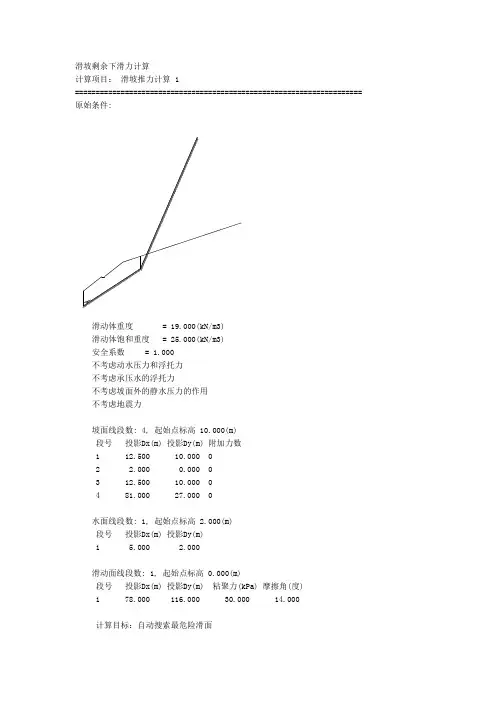

对最不利滑移横断面进行各种工况稳定性分析计算，计算过程如下： 一、天然工况 滑坡剩余下滑力计算 计算项目：滑坡推力计算 1 ===================================================================== 原始条件: 滑动体重度= 19.000(kN/m3) 滑动体饱和重度= 25.000(kN/m3) 安全系数= 1.250 不考虑动水压力和浮托力 不考虑承压水的浮托力 不考虑坡面外的静水压力的作用 不考虑地震力 坡面线段数: 6, 起始点标高 4.000(m) 段号投影Dx(m) 投影Dy(m) 附加力数 1 13.600 0.700 0 2 12.250 7.000 0 3 2.000 0.000 0 4 12.000 8.000 0 5 24.500 0.500 0 6 127.000 27.000 0 水面线段数: 1, 起始点标高 0.000(m) 段号投影Dx(m) 投影Dy(m) 1 0.000 0.000 滑动面线段数: 5, 起始点标高 0.000(m) 段号投影Dx(m) 投影Dy(m) 粘聚力(kPa) 摩擦角(度) 1 12.000 0.600 10.000 14.500 2 9.900 1.300 10.000 14.500 3 28.000 9.000 10.000 14.500 4 8.400 2.800 10.000 14.500 5 117.000 29.000 10.000 14.500 计算目标：按指定滑面计算推力 -------------------------------------------------------------- 第 1 块滑体
打造最便宜 滑坡稳定性定量分析方法 目前，滑坡稳定性分析和工程治理主要是依据工程地质类比、自然历史分析、工程地质力学分析、极限平衡力学计算、弹塑性有限元计算等进行的，且在一定的程度上都有一定的实效性和可靠性。滑坡是一个复杂的、非线性的动态系统，且大型滑坡规模大、机制复杂、破坏性强，不仅失稳影响范围广，而且防治难度高、治理措施复杂。采用工程地质类比、历史反演和地质力学分析，需弄清地层结构、地质构造、地壳演化历史等问题。通过对滑坡形成的地质环境条件、影响因素、变形破坏及形成机制等特征的综合性分析,滑坡堆积体在天然状态下处于稳定状态, 在连续降雨、暴雨影响下处于基本稳定状态。在连续降雨、暴雨及地震等影响下处于欠稳定状态。 一、传统的稳定系数法。 稳定系数预测法是最早的滑坡空间预测方法，它是基于极限平衡法理论提出来的，是将有滑动趋势范围内的边坡土体沿某一滑动面切成若干竖条或斜条,在分析条块受力的基础上建立整个滑动土体的力 或力矩平衡方程,并以此为基础确定边坡的稳定安全系数。这些方法均假设土体沿着一个潜在的滑动面发生刚性滑动或转动。简化的极限平衡法有瑞典法，Bishop法、Spencer法,Janbu法, Sarma法等。通过计算滑坡体的安全系数Fs，来预测边坡的稳定性。 Fs=F抗滑力/F下滑力 当Fs<1.0,不稳定状态; 当Fs=1.0,临界状态; 当Fs>1.0,稳定状态。 二、数值分析方法。 ①有限单元法 有限元法是目前使用最广泛的一种数值分析方法。优点是部分地考虑了边坡岩体的非均质和不连续性,可以给出岩体的应力、应变大小与分布；避免了极限平衡分析法中将滑体视为刚体而过于简化的缺点；能近似地从应力应变去分析边坡的变形破坏机制，分析最先、最容易发生屈服破坏的部位和需要首先进行加固的部位等。但是对于大的变形和位移不连续问题的求解还不理想。 ②离散单元法 离散单元法是处理结构控制型岩体工程问题较成熟方法。该程序不但允许有限位移和离散体的转动及脱离,而且在计算过程中可以自动判别块体之间可能出现新的接触关系,因此它可以方便地实现对复杂结构体变形破坏的模拟，可以将所研究的区域划分为一个个多边块体单元，单元之间通过接触关系,建立位移和力的相互作用规律,通过迭代使得每一个块体都达到平衡状态。在稳定分析中,它的功能在于反映岩块之间接触的滑移、分离和倾翻等大位移的同时,又能计算岩块内部的变形与应力,该法的另一个优点是利用显式时间差分解求解动力平衡方程,可方便地求解非线性大位移和动力稳定。 ③统计分析方法。 这是目前国内外研究人员研究滑坡稳定性使用较多的一类方法。统计分析方法建立在对滑坡影响因子和滑坡分布关系的分析之上,因此,它能最大程度反映滑坡分布与致灾因子之间的关系,使地质灾害危险性评价更加趋近于客观现实。包括信息量法、多元统计方法、聚类分析方法等。 三、瑞典法的基本理论 瑞典圆弧滑动法是条分法中最古老而又最简单的方法。除了假定滑裂面是个圆柱面外, 在求条底反力时忽略了条间力的作用, 且在求安全系数时仅考虑对同一点的力矩平衡。其安全系数方程为:
滑坡稳定性分析
习题一岩村滑坡稳定性评价 一、目的 学会滑坡机理分析、稳定性定价和定量计算的基本方法，了解滑带土抗剪强度指标选择的基本途径，掌握滑坡防治工程要点。 二、滑坡概况 l、自然地理 岩村滑坡位于四川盆地某城市市中区，地处长江和佳江的交汇地带，呈半岛状，土地资源十分紧张。在经济建设迅速发展的80年代，市中区斜坡土地得到了大量的利用，交通线路不断改进，高层建筑逐渐增多。但与此同时滑坡灾害事件也日趋严重，岩村滑坡就是灾害之一。 该地区属于亚热带气候，温暖潮湿，雨量充沛，多年平均降雨量在1200mm以上，并常有暴雨出现。长江和嘉陵江是市中区两大地表水系，水位年平均变化幅度达20m以上，平均低水位158m，高水位181m，1981年为百年一遇的特大洪水，水位达193m。三峡工程按175m高程修建大坝，使该地区最高洪水位达205m左右。 2、地质概况 滑坡区基岩地质构造属川东隔档式褶皱中的一复向斜内部，岩层产状平缓，倾角10°以下，倾向在SW200°～270°范围变化。无明显的断裂构造，优势节理产状：75°∠82°；346°∠81°，263°∠85°。 基岩地层为侏罗系泥岩砂岩互层，为内陆河潮沉积，呈紫红色。相对坚硬的砂岩组成了滑坡区的上部平台状地形，泥岩及崩积物则组成斜坡主体。崩积物主要由砂岩块石及泥岩风化粘土组成，厚度分布特点是斜坡上部薄，中前部相对较厚。人工堆石为近期在砂岩体中开挖地下洞室而堆弃于斜坡后部的基岩大块石。
滑坡区属河流侵蚀、剥蚀的低山丘陵地貌，斜坡顶部为平台，河谷岸坡的坡度由上至下逐渐变缓，在纵剖面上呈内凹的地形。 下伏基岩相对不透水，为弱含水层。据洞室调查，基岩洞室绝大多数为干洞，偶见裂隙有渗水现象。斜坡地带入渗的地表水则汇集于基岩顶面，形成崩积层中的上层滞水。 该地区新构造运动不强烈，属受活断裂包围的稳定地块，地震基本烈度为Ⅵ度。 3、滑坡特征 滑坡主滑方向为NW方向，后缘有一系列NE-SW方向的拉张裂缝，居民建筑物受到严重影响。据调查，人工洞室开挖于1970-1980年之间，地面裂缝最早发现在1981年。1981年四川盆地普降暴雨，江河水位达百年一遇特大水位。滑坡的活动已严重威胁经由滑坡区的主干公路的正常通车。滑坡现处于蠕滑阶段，且在每年的雨季，位移明显增大。 表1-1钻孔地质描述
折线型滑坡稳定系数计算 ===================================================================== 原始条件: () 滑动体重度= 19.800(kN/m3) 滑动体饱和重度= 21.600(kN/m3) 安全系数= 1.000 考虑动水压力和浮托力, 滑体土的孔隙度 = 0.000 考虑承压水的浮托力, 承压水水头高 = 0.000(m) 考虑坡面外的静水压力的作用 考虑地震力,地震烈度为7度 地震力计算综合系数 = 0.250 地震力计算重要性系数 = 1.000 坡面线段数: 9, 起始点标高 205.000(m) 段号投影Dx(m) 投影Dy(m) 附加力数 1 10.000 -4.000 0 2 50.000 -10.000 0 3 50.000 -20.000 0 4 30.000 0.000 0 5 0.001 -10.000 0 6 60.000 0.000 0 7 0.001 -5.000 0 8 30.000 0.000 0 9 10.000 -5.000 0 水面线段数: 1, 起始点标高 0.000(m) 段号投影Dx(m) 投影Dy(m) 1 0.000 0.000 滑动面线段数: 5, 起始点标高 205.000(m) 段号投影Dx(m) 投影Dy(m) 粘聚力(kPa) 摩擦角(度) 1 20.000 -15.000 40.000 19.000 2 40.000 -5.000 40.000 19.000
3 80.000 -30.000 40.000 19.000 4 60.000 -5.000 36.000 17.000 5 40.000 -3.000 36.000 17.000 计算目标：按指定滑面计算推力 -------------------------------------------------------------- 第 1 块滑体 上块传递推力 = 0.000(kN) 推力角度 = 0.000(度) 本块滑面粘聚力 = 36.000(kPa) 滑面摩擦角 = 17.000(度) 本块总面积 = 275.018(m2) 浸水部分面积 = 0.000(m2) 本块总重 = 5445.350(kN) 浸水部分重 = 0.000(kN) 本块总附加力 Px= 0.000(kN) Py = 0.000(kN) 本块动水压力 = 0.000(kN) 本块水浮托力 = 0.000(kN) 本块地震力 = 136.134(kN) 本块承压水浮托力 = 0.000(kN) 有效的滑动面长度 = 40.112(m) 下滑力 = 271.123(kN) 滑床反力 R= 5430.099(kN) 滑面抗滑力 = 1660.148(kN) 粘聚力抗滑力 =1444.044(kN) -------------------------- 本块剩余下滑力 = -3375.315(kN) 本块下滑力角度 = -4.289(度) 第 2 块滑体 上块传递推力 = 0.000(kN) 推力角度 = -4.289(度) 本块滑面粘聚力 = 36.000(kPa) 滑面摩擦角 = 17.000(度) 本块总面积 = 510.005(m2) 浸水部分面积 = 0.000(m2) 本块总重 = 10098.104(kN) 浸水部分重 = 0.000(kN) 本块总附加力 Px= 0.000(kN) Py = 0.000(kN) 本块动水压力 = 0.000(kN) 本块水浮托力 = 0.000(kN) 本块地震力 = 252.453(kN) 本块承压水浮托力 = 0.000(kN) 有效的滑动面长度 = 60.208(m) 下滑力 = 586.150(kN) 滑床反力 R= 10063.223(kN) 滑面抗滑力 = 3076.636(kN) 粘聚力抗滑力 =2167.487(kN) -------------------------- 本块剩余下滑力 = -4657.973(kN) 本块下滑力角度 = -4.764(度) 第 3 块滑体 上块传递推力 = 0.000(kN) 推力角度 = -4.764(度) 本块滑面粘聚力 = 40.000(kPa) 滑面摩擦角 = 19.000(度) 本块总面积 = 580.000(m2) 浸水部分面积 = 0.000(m2) 本块总重 = 11484.000(kN) 浸水部分重 = 0.000(kN) 本块总附加力 Px= 0.000(kN) Py = 0.000(kN) 本块动水压力 = 0.000(kN) 本块水浮托力 = 0.000(kN) 本块地震力 = 287.100(kN)

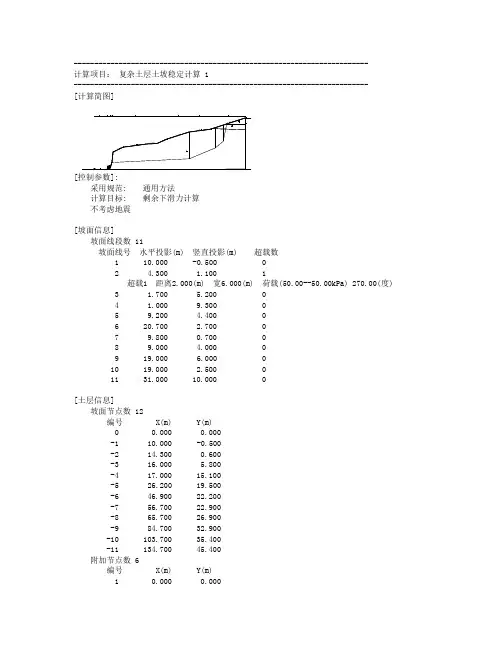

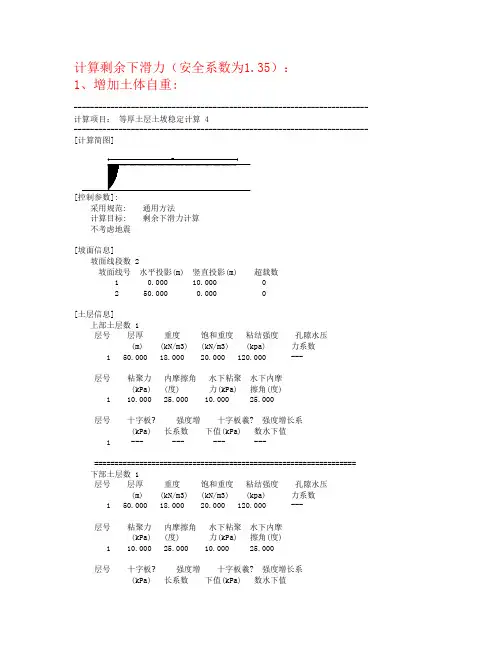

运用《理正岩土边坡稳定性分析》 作定量计算 （整理人：朱冬林，2012-2-21） 1、我目前手上理正岩土的版本为5.11版，有新版本的请踊跃报名，大家共同进步！ 2、为什么要用理正岩土边坡稳定性分析？ 现在山区公路项目地形条件越来越复杂，对于一些斜坡（指一般自然坡）或边坡（指开挖后的坡体）的稳定性评价是不可避免，比如桥位区沿斜坡布线，桥轴线与坡向大角度相交，自然坡度20～40°，覆盖层比较厚，到底是稳定还是不稳定？会不会有隐患和危险？必将困扰每个勘察技术人员，说它稳定吧，又怕将来出问题，说不稳定，目前又没有出现开裂变形滑动迹象，那在报告中如何评价桥址的安全性？再比如，路线从大型堆积体上经过，究竟稳定性如何评价？仅靠钻探或地质调查无法对其稳定性进行合理评价。这时候，就要辅以定量分析计算来提供证据了。 还有，我们在报告中提路堑边坡的岩土经验参数，常常遭设计诟病，按报告
中提的参数，自然坡都垮得一塌糊涂了，更不要说开挖了。我们在正式报告中提出“问题参数”会大大降低了勘察在设计心目中的光辉（灰）形象。如果我们事先对自然斜坡的横断面进行过初步计算，提出的参数就不会太离谱，必将给设计留下“很专业”的印象。 3、是否好用？ 很好用。在保宜项目我一天计算几十个断面，既有效又快。 4、断面图能不能直接从CAD图读入？ 可以。只需事先转化为dxf即可（用dxfout命令保存）。对图形的条件是所有的线段都是直线段组成（对于多段线需要炸开，对于样条曲线可以用多段线描一下再炸开即可），另外图形边界要封闭（事先可以用填充命令试一下，看各个区域是否封闭）。注意，图中只能有直线段，不能有其它图元（记得按上面操作完后，全选（Ctrl+A）,看“属性”（Ctrl+1），全部为直线，则OK）。 5、下面结合实例讲解计算过程，保证学一遍就上手。 以土质边坡计算为例（最常用） 进入土质边坡稳定性分析程序
滑坡剩余下滑力计算 计算项目：滑坡推力计算 3 ===================================================================== 原始条件: 滑动体重度= 19.000(kN/m3) 滑动体饱和重度= 25.000(kN/m3) 安全系数= 1.350 考虑动水压力和浮托力, 滑体土的孔隙度 = 0.100 考虑承压水的浮托力, 承压水水头高 = 0.000(m) 考虑坡面外的静水压力的作用 不考虑地震力 坡面线段数: 3, 起始点标高 6.000(m) 段号投影Dx(m) 投影Dy(m) 附加力数 1 35.380 10.100 0 2 29.850 20.400 0 3 12.000 0.000 0 水面线段数: 3, 起始点标高 0.000(m) 段号投影Dx(m) 投影Dy(m) 1 20.000 4.000 2 30.000 8.000 3 17.000 12.000 滑动面线段数: 3, 起始点标高 -3.000(m) 段号投影Dx(m) 投影Dy(m) 粘聚力(kPa) 摩擦角(度) 1 20.000 5.000 10.000 20.000 2 30.000 10.000 10.000 20.000 3 18.000 9.000 10.000 20.000 计算目标：按指定滑面计算推力 -------------------------------------------------------------- 第 1 块滑体 上块传递推力 = 0.000(kN) 推力角度 = 0.000(度) 剩余下滑力传递系数 = 1.057 本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 20.000(度) 本块总面积 = 280.740(m2) 浸水部分面积 = 33.000(m2) 本块总重 = 5532.054(kN) 浸水部分重 = 825.000(kN)
目录 一、理正岩土5.0 常见问题解答（挡墙篇） (1) 二、理正岩土5.0 常见问题解答（边坡篇） (7) 三、理正岩土5.0 常见问题解答（软基篇） (7) 四、理正岩土5.0 常见问题解答（抗滑桩篇） (8) 五、理正岩土5.0 常见问题解答（渗流篇） (11) 六、理正岩土5.0 常见问题解答（基坑支护篇） (11)
一、理正岩土5.0 常见问题解答（挡墙篇） 1．“圬工之间摩擦系数”意义，如何取值？ 答：用于挡墙截面验算，反应圬工间的摩阻力大小。取值与圬工种类有关，一般采用0.4（主要组合）~0.5（附加组合），该值取自《公路设计手册》第603页。 2．“地基土的粘聚力”意义，如何取值？ 答：整体稳定验算时滑移面所在地基土的粘聚力，由地勘报告得到。 3．“墙背与墙后填土摩擦角”意义，如何取值？ 答：用于土压力计算。影响土压力大小及作用方向。取值由墙背粗糙程度和填料性质及排水条件决定，无试验资料时，参见相关资料《公路路基手册》591页，具体内容如下： 墙背光滑、排水不良时：δ=0； 混凝土墙身时：δ=（0~1/2）φ 一般情况、排水良好的石砌墙身：δ=（1/2~2/3）φ 台阶形的石砌墙背、排水良好时：δ=2/3φ 第二破裂面或假象墙背时：δ=φ 4．“墙底摩擦系数”意义，如何取值？ 答：用于滑移稳定验算。 无试验资料时，参见相关资料《公路路基手册》，592页表3-3-2 5．“地基浮力系数”如何取值？ 答：该参数只在公路行业《公路路基手册》中有定义表格，其他行业可直接取1.0，具体《公路路基手册》定义表格如下：
6．“地基土的内摩擦角”意义，如何取值？ 答：用于防滑凸榫前的被动土压力计算，影响滑移稳定验算；从勘察报告中取得。 7．“圬工材料抗力分项系数”意义，如何取值？ 答：按《公路路基设计规范》JTG D30-2004，采用极限状态法验算挡墙构件正截面强度和稳定时用材料抗力分项系数，取值参见《公路路基设计规范》表5.4.4-1。 8．“地基土摩擦系数”意义，如何取值？ 答：用于倾斜基底时土的抗滑移计算。参见《公路路基手册》P593表3-3-3。见下表。 9．挡土墙的地面横坡角度应怎么取？ 答：取不产生土压力的硬土地面。当挡土墙后有岩石时，地面横坡角度通常为岩石的 坡度，一般土压力只考虑岩石以上的那部分土压力，也可根据经验来给。如挡土墙后为土，地面横坡角度一般根据经验来给，如无经验，可给0（土压力最大）。 10．浸水挡墙的土压力与非浸水挡墙有何区别？ 答：浸水挡墙验算时，水压力的影响主要表现在两个方面：首先，用库伦理论计算土 压力时破坏楔体要考虑水压力的作用。计算破坏楔体时，有水的情况和无水的情况时计算原理是一样的，只是浸水部分土体采用浮重度。 11．挡土墙软件（悬臂式）计算得到的内力（弯矩）是设计值还是标准值？ 答：弯矩结果是标准值。在进行配筋计算时，弯矩自动乘荷载分项系数得到设计值。 12．挡土墙后有多层土时，软件提供的方法如何计算土压力？应注意什么？
滑坡勘查中滑坡稳定性分析评价实例 中国建筑材料工业地质勘查中心河南总队吴德运 关键词：滑坡稳定性安全系数稳定状态 滑坡地质灾害每年均会给社会造成较大的人员伤亡和财产损失，滑坡的产生受多种引发因素影响，往往也是多种因素叠加的结果。如何准确分析滑坡的稳定性是治理滑坡的关键。本文是以一个滑坡实例，评价滑坡稳定性的分析过程。 1 滑坡区自然条件及地质环境条件 1.1 自然条件 该滑坡处于中纬度带，属亚热带季风气候区，多年平均降雨量1100mm，最大年降雨量1522.4mm，最小年降雨量694.8mm。5～9月为雨季，其降雨量占全年降雨量的70%以上。一小时最大降雨量达75.2mm，一日最大降雨量达193.3mm。 1.2 地质环境 1.2.1 地形地貌 滑坡区属鄂西中低山地貌单元。由于地壳长期间歇性抬升，形成山高坡陡、河谷深切的地貌特征。 1.2.2 地层岩性 滑坡区分布的地层有： 第四系：残坡积碎石土、残坡积堆积土。 三叠系中统：中厚至厚层微晶白云质灰岩、泥灰岩、中厚层泥质条带灰岩、肉红色中厚层亮晶鲕状灰岩及灰绿色泥岩。岩层产状总体向北东向倾，倾角为35o－70°之间。 1.2.3 水文地质条件 受地层岩性结构和地质构造影响，滑坡区内地下水主要以三叠系中统岩溶裂隙水和第四系松散岩孔隙水的形式赋存。 2．滑坡基本特征及类型 2.1 滑坡地形地貌 滑坡区地形南高北低，地形总坡度15o－20o，为侵蚀构造低山区。滑坡区最低点标高330m，最高点滑坡后缘，标高364m，相对高差34m。
