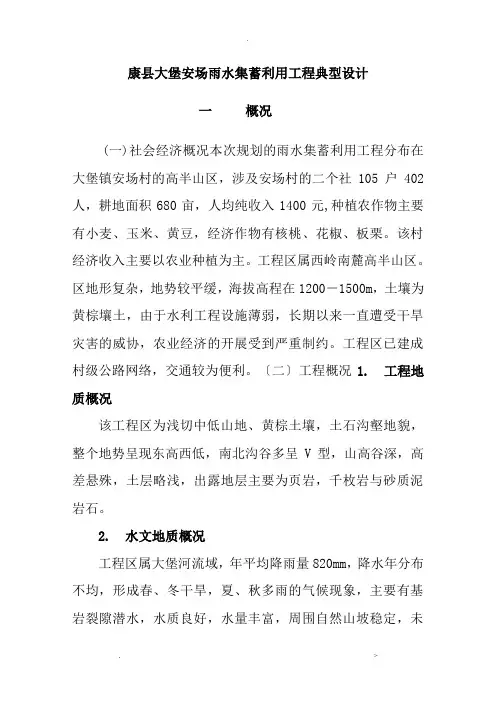

康县大堡安场雨水集蓄利用工程典型设计
一概况
(一)社会经济概况
本次规划的雨水集蓄利用工程分布在大堡镇安场村的高半山区，涉及安场村的二个社105户402人，耕地面积680亩，人均纯收入1400元,种植农作物主要有小麦、玉米、黄豆，经济作物有核桃、花椒、板栗。该村经济收入主要以农业种植为主。
工程区属西岭南麓高半山区。区地形复杂，地势较平缓，海拔高程在1200－1500m，土壤为黄棕壤土，由于水利工程设施薄弱，长期以来一直遭受干旱灾害的威协，农业经济的发展受到严重制约。工程区已建成村级公路网络，交通较为便利。
（二）工程概况
1. 工程地质概况
该项目区为浅切中低山地、黄棕土壤，土石沟壑地貌，整个地势呈现东高西低，南北沟谷多呈V型，山高谷深，高差悬殊，土层略浅，出露地层主要为页岩，千枚岩与砂质泥岩石。
2. 水文地质概况
项目区属大堡河流域，年平均降雨量820mm，降水年分布不均，形成春、冬干旱，夏、秋多雨的气候现象，主要有基岩裂隙潜水，水质良好，水量丰富，周围自然山坡稳定，未见滑坡等不良物理地质现象。
3.建设规模概况
据统计，区暂无蓄水堰塘及水窖工程，只有几年前修建的人畜饮水工程一处。本次雨水集蓄利用工程对该区域进行全面规划，有计划的对地理位置优越，灌溉条件好的地块修建集雨水窖工程，计划新修水窖75口，增加蓄水2250 m3；铺设灌溉管道75条，长7500km。
二工程建设的必要性
工程位于大堡河右岸高半山地区，地势较平缓，土层肥厚，因为地理条件特殊，自然地形构成坡高水低，没有建设蓄水工程的条件，长期以来一直受干旱缺水的困挠，农业经济得不到应有发展。现采用非充分灌溉的模式，进行雨水集蓄型灌溉工程规划设计。这一地区水文条件是降雨量较丰，多年平均降雨量820mm，造成干旱的原因是降雨时空分布与农作物需水过程不相匹配，二是缺少蓄水工程。现根据气象和地理条件，选用集雨水窖等小型引蓄水工程，增加调蓄水量，增强灌溉能力。符合当地水资源呈立体分布的特点。这种集雨蓄灌的方式也易被群众接受掌握，工程建设简便易行。
通过在该地区的实施，再进一步总结提高，然后向其他同类型区域推广应用，对项目区的经济发展将起到很大促进作用。同时为干旱、半干旱地区采用非充分灌溉，发展节水型农业总结出成功经验。因此规划建设大堡安场雨水集蓄利用工程很有必要。
据调查，该地区有灌溉设施的，粮食亩产约在500－600kg，无灌溉条件时亩产不足400kg，亩产相差较大。因此干部、群众对水利工程建设要求迫切，投工投劳积极性很高。采用砼面集蓄雨水进行节水灌溉，符合当地的地理条件和水文气象因素。也符合《节水灌溉技术规》SL207—98中提出在水资源紧缺地区，“节水灌溉应充分利用当地降水”。“节水灌溉工程的形式应根据当地自然和社会经济条件，水土资源特点和农业发展要求，因地制宜选择”的规定要求。因此，工程是可行的。
三工程规模
1灌溉保证率的确定
（1）灌溉定额的确定：
依据《雨水集蓄利用工程技术规》SL267—2001第三节表3.3.2-1，玉米采用点灌，灌2次，灌水定额90 m3/ha；水稻灌6次，每次灌水定额400 m3/ha。
（2）灌溉设计保证率和灌溉水有效利用系数的确定
依据《雨水集蓄利用工程技术规》SL267—2001表3.4.1-1，
集雨灌溉保证率取75%。
玉米采用人工点灌，取灌溉水有效利用系数0.85；水稻采用“薄、浅、湿、晒”的灌溉方法，由《节水灌溉技术规》SL207—98第5.03节，取灌溉水有效利用系数0.7。
2. 工程规模
经统计，区可发展灌溉的耕地面积15ha，均为旱田作物。
(1)、蓄水工程容积
按工程的作用，水窖主要用于水浇地的灌溉，因此得：水浇地面积15ha，选用灌溉定额每次75m3/ha，共灌2次，水浇地需水量：15ha×75m3/ha×2=2250 m3
由《雨水集蓄利用工程技术规》SL267—2001第3.4.2条，工程蓄水容积系数取0.6，确定单口水窖容积为30立米，规划新修75眼水窖，增加蓄水2250立米。

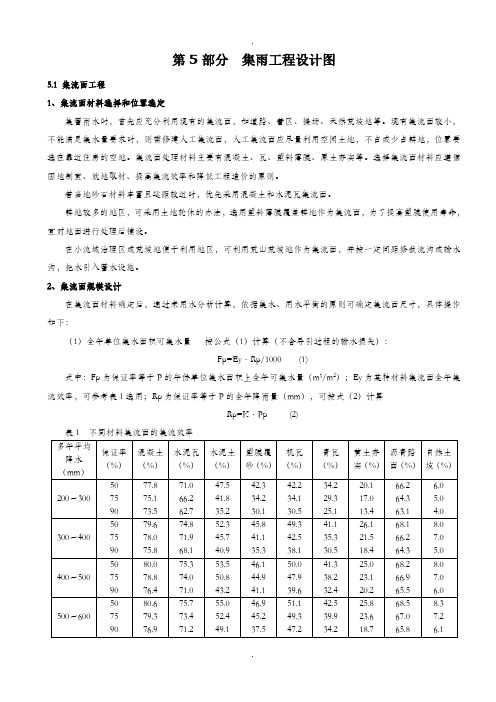

（2）.集雨场
集雨场按一窖一场设计，由第二节分析结果表明，工程区多年平均降雨820mm雨量较丰，只是时空分配不均，雨水集蓄工程主要拦蓄雨洪，在干旱时再进行灌溉。根据安场地区降雨量和地面土质结构，需修建集雨场，在降雨时将场径流引入窖蓄存起来，在干旱缺水时灌关键水、救命水。
根据《农村集雨工程简明读本》，我县降雨变差系数
为0.2，降雨量820mm，砼集流面每立方米集雨量需集流面1.9平米，故确定集雨场面积为50平米。
四．工程总体布置及主要建筑物
1设计依据
工程等别和建筑物级别
依据《灌溉与排水工程设计规》GB50288－99、《雨水集蓄利用工程技术规》SL267—2001、《水利水电工程等级划分及洪水标准》SL252－2000，确定“大堡安场雨水集蓄利用工程”为Ⅴ等小（2）型灌区。
2设计基本资料
（1）抗旱天数和灌溉面积
由计算确定的本区抗旱天数为28天。
规划灌溉面积15ha。
（2）水文气象资料
多年平均气温10.9℃
极端最高气温34.5℃
极端最低气温-13.6℃
多年平均降水量820㎜
多年平均最大风速12 m/s
（3）地质资料
灌区地质为黄棕土壤。
3工程布置
本次大堡安场雨水集蓄利用工程，主要是新修水窖75口；集雨场75处；铺设管道1.2km。工程特点是蓄、小、群，因规模小，具有50平米集雨场集水条件即可满足蓄灌要求，技术简便，适合地块分散，尤其适合于户办。
4主要建筑物
（1）水窖设计
水窖建在地边或路边，园形，现浇砼结构，壁厚0.2 m。净径3 m，深5 m，容积30m3。顶部用砖砌成拱形，厚0.24 m，顶部拱高0.75 m，符合水窖超高0.3 m的要求。顶留进人孔，孔径0.8 m，设钢筋砼板覆盖。底部设放水管和排污管，φ63PVC管道。
水窖上游侧设沉沙池，浆砌石结构，长1m，深0.5 m，宽0.8 m，浆砌石衬砌厚0.3 m。用φ75塑料管与水窖连通。
（2）集雨场设计
集雨场尽量选在荒地或利用原有土场修建，结构采用C15埋石砼现场浇筑，厚20cm。地基夯实深度不小于30 cm，为防止混凝土浇筑后收缩裂缝的出现，集流面的混凝土应分块。
五施工组织设计
1 施工条件
该工程涉及人口居住分散，施工条件艰苦，部分施工场地用料需靠人背和牲畜驮，为解决施工困难，群众对此项工程非常热心，主动投工投劳，以早日使该工程得以实施。
2 施工方法
该工程是群众组织投工投劳，开挖管槽，备砂备石，工程队建设蓄水窖、集雨场，安装管道等，建筑物和安装部分均要求按水利工程施工规进行。
3 施工管理
为了确保康县大堡镇安场村雨水集蓄工程的质量，县政府成立项目建设领导小组和工程质量监督小组，成立项目账户，专款专用，健全财会制度，实行施工预算，竣工决算规定，施工实行监理制，确保工程质量达到设计效益。
4 运行管理
工程建成后，移交安场村村民受益户管理，维护保养，使其做到熟练操作。全面掌握各系统的特点及维护要领，实行科学的管理机制，制定工程管理政策，并对用户进行用水卫生和节约用水知识等。
五工程投资概算
1 概述
该工程投资主要建设集雨场、沉淀池，蓄水窖、及安装供水管道等，是以群众投工投劳，国家投资来实施的雨水集蓄利用工程。
2 编制原则和依据
(1) 编制原则
该工程投资概算编制执行省颁标准，依据《省农村雨水集流工程建设与管理技术文本》要求编制，投资价格水平年为2008年。
(2) 编制依据
费用标准及编制办法
1992年《省水利水电工程设计概(估)算费用构成及计算标准》。
1992年《省水利水电工程初步设计编制办法》。
8.2.2.2 定额依据
2002年《省以工代赈小型水利工程概(估)算费用构成计算标准》。
1996年《省水利水电建筑工程概算定额》
1990年《省水利水电建筑工程预算定额》
1996年《省水利水电工程施工机械台班费定额》
3 概(估)算费用构成及项目划分
该工程由建筑工程、其它费用2部分组成。
其它费用：①勘测设计费按照建安工程费的2%计取；
②施工监理费按建安工程费的1.5%计取；
③工程质量监督检测费按建安工程费的0.1%计取。
（4）税金按建安工程的3.22%取；
（5）利润按建安工程的3%取
工程投资概算表
该工程投资概算总资金93.48万元，其中建筑工程费83.67万元，其它费9.81万元，详见工程概算表。
9 经济评价
9.1 概述
该雨水利用工程的建成在该村中占很重要的地位和作用，工程建成后可增加灌溉面积225亩，以及105户、420人、160头大牲畜的饮水问题。
