【光源应用】专家级的8个打光技巧机器视觉系统中的照明系统是极其重要的一部分，它的好坏直接影响着后面的图像处理。在听了一位日本光源专家的讲座之前，我其实对照明并不太了解，不就是将图像照亮以至于相机能够拍到图像吗？但事实并非如此，照明远非增强图像亮度这样简单，好的照明系统可以减少很多图像处理工作，提升整个机器视觉系统效率。那么照明是怎样一门学问呢？如何在机器视觉系统中选择合适的照明系统呢？
合适的照明是机器视觉应用成功的关键，而且是第一要考虑的部分。一个设计良好的照明系统不仅会带来更好的性能，节约时间，而且从长远来看能节约成本。下面来分享选择最合适机器视觉照明的八个小技巧，它们是：（1）检测材料缺损请使用亮度高的光；
（2）精确定位请使用合适波长的光；
（3）检测玻璃上的刮痕请使用非漫射的光，即Non-Diffused Light；（4）检测透明包装请使用漫射光，即Diffused Light；
（5）创造对比请使用颜色光；
（6）检测快速移动物体请使用频闪光；
（7）消除反射时请使用红外光；
（8）消除颜色变化请使用红外光；
照明是怎样影响机器视觉应用的呢？
对于将质量最为输出的机器视觉系统依赖于图像质量。高质量的图像使得系统能够精确地解释出从检测物体中提取的信息，这样就可以产生可靠的并可重复的系统性能。在任何视觉应用中需要的图像质量很大程度上取决于照明条
件：颜色，角度和使用照明对象的光源数量意味着好图像之间的差异，有可能会产生更好的性能，也会带来质量差的图像，产生不好的结果。
机器视觉照明应该最大化特征对比，同时最小化其它剩下的对比度，因此让相机清晰看到部分或标记。高对比度特征简化集成和提高可靠性；对比度差的图像和不规则的照明需要来自系统的更多努力，而且也增加了处理时间。最优的照明取决于检测物体的尺寸，它的表面特征和部分几何特征和系统需求。具有宽范围的波长（颜色），视场（尺寸），对于特殊应用需要，就可以灵活的选择机器视觉照明。
当选择照明时需要考虑以下五个方面：
1. 表面是光滑，还是崎岖不平？
2. 表面是暗淡，还是光亮？
3. 对象是弯曲的，还是平坦的？
4. 条码或标记的颜色是怎样的？
5. 是检测移动的物体，还是静止的对象？
技巧1：使用亮光去检测材料缺损
比如在塑料浇注中验证是否不足
从塑料浇注应用中验证材料缺损对于确保良好的密封表面是重要的。当有材料缺损时，你有了不足的条件（比如浇注到模型中的材料不充分）。
照明技术：亮场
亮场照明技术依赖表面纹理和平坦地形。光线遇到平坦反光的表面将光线反射回到相机，创立一个亮区域。粗糙纹理或表面缺损会将光线散射而远离相机，创立了暗区域。
技巧2：对于精确组件定位使用合适的波长
比如检测倒装芯片（Flipped Chips），在PCB装配中验证合适的零件方向是常见的机器视觉应用。
照明技术：亮场
为了验证装配问题，使用蓝光波长的打亮芯片方位。这个照明技术依靠波长和同轴照明几何。蓝色波长（460 纳米）能很好地区分银质和铜质表面：铜吸收蓝光呈现出暗场，银反射蓝光呈现亮场。同轴照明几何消除错误反射：不想要的耀眼点，反射和暗点。
技巧3：在玻璃中检测裂痕使用非漫射光
比如检测玻璃容器上的裂痕
照明技术：暗场
在这个应用当中，用暗场照明来创立一个明亮的，在暗背景下容易检测的感兴趣特征。在一个暗场区域中光线直接通过透明的瓶子。大多数穿透透明对象的光线不会被相机检测到。如果材料不规则，比如有裂纹，一些光线就会凸显出这个不规则。特别是划痕创立了一个内部空缺，这里光线折射和反射，以许多角度散射包括返回给相机。这些光线将很难检测的划痕转换到暗背景下的亮特征。
技巧4：检测透明包装使用漫射光
比如验证吸塑包装的内容
照明技术：连续漫射
连续的漫射照明技术不强调表面纹理和升高中的变化。它提供了非常大的固定照明角度，从多角度让光线找到对象上，因此消除了反射和典型的非方向性或单个光源产生的阴影。
技巧5：使用颜色创造对比度
在机器视觉应用中创造一个高对比度图像的一个有用的方法是用特殊波长（彩色）的光照明物体。对于黑白相机来讲，光的波长能使得跟彩色一样的特征变亮或变暗。使用彩色轮子作为参考，选择一个相反颜色的光来使得特征变暗；或选相同颜色的光使得特征变亮。例如：
1. 如果你想变暗的特征是红色，则使用绿光；
2. 使用绿光能使得绿色特征呈现更亮；
3. 记住铝上刻印在红光和蓝光下的区别。
技巧6：针对快速移动的物体使用频闪光
当物体快速移动成像是模糊时，就需要使用频闪光。频闪宽度= 视场÷像素/移动速度
技巧7：消除反射使用红外光
机器视觉系统依靠数字图像中的灰度级转化。在许多视觉应用当中，环境光带来了不想要的亮反射，这样使得检测感兴趣特征变得困难或不可能。红外光就能解决这个问题。
技巧8：使用红外光消除颜色差异
红外光能用于在彩色对象之间消除灰度差别。暗对象吸收红外波长，创造出一致性，而其它则呈现阴影。这个照明方案有利于检测颜色或阴影变化的非一致性。
为自己的机器视觉系统选择合适的照明方案，需要从多方面来考虑，从这些小技巧中选择可取的，结合到自己的系统特点中去，相信会事半功倍！照明学问很大，需要一步步学习~！
机器视觉光源的照明方式例举 我们知道，在机器视觉检测系统中，好的打光方式可以让我们更准确地捕捉物体特征，提高物体与背景的对比度。那么本章，维视图像为您分享一下机器视觉光源的照明方式及应用特点。 角度照明 特点及应用：在一定工作距离下，光束集中、亮度高、均匀性好、照射面积相对较小。常用于液晶校正、塑胶容器检查、工件螺孔定位、标签检查、管脚检查、集成电路印字检查等。适用光源：30、45、60、75等角度环光。 垂直照明
特点及应用：照射面积大、光照均匀性好、适用于较大面积照明。可用于基底和线路板定位、晶片部件检查等。 适用光源：0角度环光、条型光源、面光源。 低角度照明 特点及应用：对表面凹凸表现力强。适用于晶片或玻璃基片上的伤痕检查。 适用光源：90度环光。
背光照明 特点及应用：发光面是一个漫射面，均匀性好。可用于镜面反射材料，如晶片或玻璃基底上的伤痕检测；LCD检测；微小电子元件尺寸、形状，靶标测试。 适用光源：背光源、平行背光源。 多角度照明 特点及应用：RGB三种不同颜色不同角度光照，可以实现焊点的三维信息的提取。适用于组装机板的焊锡部份、球形或半圆形物体、其它奇怪形状物体、接脚头。
适用光源：AOI光源。 碗状光照明 特点及应用：360度底部发光，通过碗状内壁发射，形成球形均匀光照。用于检测曲面的金属表面文字和缺陷。 适用光源：球积分光源，通常也叫圆顶光、漫反射光源。 同轴光照明
特点及应用：类似于平行光的应用，光源前面带漫反射板，形成二次光源，光线主要趋于平行。用于半导体、PCB板、以及金属零件的表面成像检测，微小元件的外形、尺寸测量。 适用光源：同轴光源，平行同轴光源。 以上是常用机器视觉光源的照明方式，此外，还有许多其他的照明方式或组合的用法，在此不再一一赘述。如有相关需求和问题，欢迎与维视图像取得联系，我们拥有AFT全系列视觉光源，可为您提供最合适的照明方案。
机器视觉系统的５个主要组成结构介绍 从机器视觉系统字面意思就可看出主要分为三部分：机器、视觉和系统。机器负责机械的运动和控制；视觉通过照明光源、工业镜头、工业相机、图像采集卡等来实现；系统主要是指软件，也可理解为整套的机器视觉设备。下面我们重点说下机器视觉系统中的五大模块： 1.机器视觉光源（即照明光源） 照明光源作为机器视觉系统输入的重要部件，它的好坏直接影响输入数据的质量和应用效果。由于没有通用的机器视觉照明设备，所以针对每个特定的应用实例，要选择相应的视觉光源，以达到最佳效果。常见的光源有：LED环形光源、低角度光源、背光源、条形光源、同轴光源、冷光源、点光源、线型光源和平行光源等。 2.工业镜头 镜头在机器视觉系统中主要负责光束调制，并完成信号传递。镜头类型包括：标准、远心、广角、近摄和远摄等，选择依据一般是根据相机接口、拍摄物距、拍摄范围、CCD尺寸、畸变允许范围、放大率、焦距和光圈等。 3.工业相机 工业相机在机器视觉系统中最本质功能就是将光信号转变为电信号，与普通相机相比，它具有更高的传输力、抗干扰力以及稳定的成像能力。按照不同标准可有多种分类：按输出信号方式，可分为模拟工业相机和数字工业相机；按芯片类型不同，可分CCD工业相机和CMOS工业相机，这种分类方式最为常见。 4.图像采集卡 图像采集卡虽然只是完整机器视觉系统的一个部件，但它同样非常重要，直接决定了摄像头的接口：黑白、彩色、模拟、数字等。比较典型的有PCI采集卡、1394采集卡、VGA 采集卡和GigE千兆网采集卡。这些采集卡中有的内置多路开关，可以连接多个摄像机，同时抓拍多路信息。 5.机器视觉软件
机器视觉检测 一、概念 视觉检测是指通过机器视觉产品（即图像摄取装置，分 CMOS 和CCD 两种）将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号；图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。 机器视觉检测的特点是提高生产的柔性和自动化程度。 2、典型结构 五大块：照明、镜头、相机、图像采集卡、软件 1.照明 照明是影响机器视觉系统输入的重要因素，它直接影响输入数据的质量和应用效果。目前没有通用的照明设备，具体应用场景选择相应的照明装置。照射方法可分为： 分类具体说明优点 背向照明被测物放在光源和摄像机之 间能获得高对比度的图像 前向照明光源和摄像机位于被测物的 同侧 便于安装 结构光将光栅或线光源等投射到被 测物上，根据它们产生的畸 变，解调出被测物的三维信 息 频闪光照明将高频率的光脉冲照射到物
体上，摄像机拍摄要求与光 源同步 2.镜头 镜头的选择应注意以下几点：焦距、目标高度、影像高度、放大倍数、影响至目标的距离、中心点/节点、畸变。 3.相机 按照不同标准可分为：标准分辨率数字相机和模拟相机等。 要根据不同的实际应用场合选不同的相机和高分辨率相机：线扫描CCD 和面阵CCD；单色相机和彩色相机。 为优化捕捉到的图像，需要对光圈、对比度和快门速度进行调整。 4.图像采集卡 图像采集卡是图像采集部分和图像处理部分的接口。将图像信号采集到电脑中，以数据文件的形式保存在硬盘上。通过它，可以把摄像机拍摄的视频信号从摄像带上转存到计算机中。 5.软件 视觉检测系统使用软件处理图像。软件采用算法工具帮助分析图像。视觉检测解决方案使用此类工具组合来完成所需要的检测。是视觉检测的核心部分，最终形成缺陷的判断并能向后续执行机构发出指令。常用的包括，搜索工具，边界工具，特征分析工具，过程工具，视觉打印工具等。 3、关键——光源的选择 1.光源选型基本要素： 对比度机器视觉应用的照明的最重要的任务就是使需要被观察的特征与需要被忽略的图像特征之间产生最大的对比度，从而易于特
为何要使用光源 机器视觉系统的关键是图象的数据采集和处理，图象自身的成像品质对整体视觉系统极其关键。光学光源则是影响机器视觉系统成像品质的关键要素，许多光源和照明效果对视觉辨别影响是非常大的。 按照适当的光源照明设计，使图象的目标信息与背景信息取得最佳的分离处理，能够大幅度降低图象处理算法分割、分辨的难度系数，与此同时提升系统的定位、测量精度，让系统的可靠性和综合型能取得提升。相反，假如光源设计不合理，会造成在图象处理算法设计和成像系统设计中事半功倍。因而，光源及光学系统的设计的成功与失败是决定系统成功与失败的主要是要素。 在机器视觉系统中，光源的作用： 1，照明目标，提升目标亮度； 2，形成最有利于图象处理的成像效果； 3，解决坏境光的影响，确保图象的稳定性能； 4，用以測量的工貝和参照。 光源的归类 在机器视觉里的光源主要指的是人造的光源，是人为的将多种形式的能量（热能、电能、化学能）转换成光辐射的器件。
人工光源通常可分成下面几大类：热辐射光源、气体放 电光源、固体发光光源、激光器。 发光二极管（LED）光源做为一类新式的半导体发光材料，在寿命和稳定性能上有着十分明显的优势。 下面以目前被普遍使用的LED光源重点详细介绍。 #条型光源 条型光源特性： >>LED均成直线或其组合排列，照度高，光源指向性强，照明效果也符合直线型规律或其叠加。 >>采用特殊光学透镜，有效的改变LED照射角度。 >>采用标准模具成型、拼接安裝，结构稳定 >>可选漫射版导光，光线均匀分布。 >>尺寸、颜色能够按照具体要求定制。 应用场合：可用以电子元件分辨与缺陷检测；文字内容、外形分辨等； #环形光源 环形光源分成垂直照射环形光源，角度照射环形光源， 低角度环形光源，无影环形光源。 垂直照射环形光源的特性： >>用高亮度LED高密度安裝，提拱红、绿、蓝、白、红外、紫外等颜色；
【光源应用】专家级的8个打光技巧机器视觉系统中的照明系统是极其重要的一部分，它的好坏直接影响着后面的图像处理。在听了一位日本光源专家的讲座之前，我其实对照明并不太了解，不就是将图像照亮以至于相机能够拍到图像吗？但事实并非如此，照明远非增强图像亮度这样简单，好的照明系统可以减少很多图像处理工作，提升整个机器视觉系统效率。那么照明是怎样一门学问呢？如何在机器视觉系统中选择合适的照明系统呢？ 合适的照明是机器视觉应用成功的关键，而且是第一要考虑的部分。一个设计良好的照明系统不仅会带来更好的性能，节约时间，而且从长远来看能节约成本。下面来分享选择最合适机器视觉照明的八个小技巧，它们是：（1）检测材料缺损请使用亮度高的光； （2）精确定位请使用合适波长的光； （3）检测玻璃上的刮痕请使用非漫射的光，即Non-Diffused Light；（4）检测透明包装请使用漫射光，即Diffused Light； （5）创造对比请使用颜色光； （6）检测快速移动物体请使用频闪光； （7）消除反射时请使用红外光； （8）消除颜色变化请使用红外光； 照明是怎样影响机器视觉应用的呢？ 对于将质量最为输出的机器视觉系统依赖于图像质量。高质量的图像使得系统能够精确地解释出从检测物体中提取的信息，这样就可以产生可靠的并可重复的系统性能。在任何视觉应用中需要的图像质量很大程度上取决于照明条
件：颜色，角度和使用照明对象的光源数量意味着好图像之间的差异，有可能会产生更好的性能，也会带来质量差的图像，产生不好的结果。 机器视觉照明应该最大化特征对比，同时最小化其它剩下的对比度，因此让相机清晰看到部分或标记。高对比度特征简化集成和提高可靠性；对比度差的图像和不规则的照明需要来自系统的更多努力，而且也增加了处理时间。最优的照明取决于检测物体的尺寸，它的表面特征和部分几何特征和系统需求。具有宽范围的波长（颜色），视场（尺寸），对于特殊应用需要，就可以灵活的选择机器视觉照明。 当选择照明时需要考虑以下五个方面： 1. 表面是光滑，还是崎岖不平？ 2. 表面是暗淡，还是光亮？ 3. 对象是弯曲的，还是平坦的？ 4. 条码或标记的颜色是怎样的？ 5. 是检测移动的物体，还是静止的对象？ 技巧1：使用亮光去检测材料缺损 比如在塑料浇注中验证是否不足 从塑料浇注应用中验证材料缺损对于确保良好的密封表面是重要的。当有材料缺损时，你有了不足的条件（比如浇注到模型中的材料不充分）。 照明技术：亮场 亮场照明技术依赖表面纹理和平坦地形。光线遇到平坦反光的表面将光线反射回到相机，创立一个亮区域。粗糙纹理或表面缺损会将光线散射而远离相机，创立了暗区域。
上海嘉肯光电科技有限公司:机器视觉光源的研发https://www.doczj.com/doc/493084096.html, 机器视觉与视觉光源解析 机器视觉是一个系统的概念，运用现代先进的控制技术、计算机技术及传感技术，表现为光机电的结合。 为什么要采用机器视觉 节省时间、降低生产成本、优化物流过程、缩短机器停工期、提高生产率和产品质量、减轻测试及检测人员劳动强度、减少不合格产品的数量、提高机器利用率。 1、光源为什么那么重要 好的打光方式等于成功了一大半，光源调制目标信息后传递探测器给（将目标想成我们自己）探测器所获得的光线必须包含足够的信息以便分离感兴趣的主要特征信息，并便于处理器将它们区分开来(光源是基准，打光有技巧）我们的目标就是最大化感兴趣区域的特征同时抑制其他的特征。 2、照明规则 光线太暗会影响视觉系统
上海嘉肯光电科技有限公司:机器视觉光源的研发https://www.doczj.com/doc/493084096.html, 光线太亮会影响视觉系统 照明的主要功能是产生光学信号 减少噪声是照明要解决的主要问题之一 只有来自于目标并到达镜头的光线才是有效的光线 进入镜头但非来自目标的光线为杂散光，它降低图像质量 来自目标任意点的光线都应填满镜头的入瞳 3、光源选择的注意事项 相机的光谱响应特性、形状、打光方式、LED器件（颜色、发光角、亮度、寿命等）、辅助手段（偏光片、滤光片、漫射片等）即结构、光谱、强度、寿命、修正手段、价格等）。 选择原则：满足应用、综合考虑；理论分析+实验。 上海嘉肯光电科技有限公司是一家专业从事机器视觉光源的研发、生产和销售为一体的高新技术企业。以工业检测、机器视觉、图像处理、科学研究等领域为主要研发及经营方向。此外，公司还代理工业镜头、工业相机、图像采集卡、图像处理软件和各类视觉附件。上海嘉肯光电科技有限公司将坚持“用心，创造未来”的企业经营理念，并持续不断地把最优秀、性价比最高的视觉产品提供给广大用户，以不断满足客户日益增长的要求。
机器视觉光源 在机器视觉系统中，获得一张高质量的可处理的图像是至关 重要。系统之所以成功，首先要保证图像质量好，特征明显。一个机器视觉项目之所以失败，大部分情况是由于图像质量。? 目的：将被测物体与背景尽量明显分别，获得高品质、高对比度的图?地位 ：机器视觉三大技术（采像技术，处理技术，运动控制技术）之一 · 重要性：直接影响系统的成败，处理精度和速度 透明矿泉水瓶表面日期检测，通过打光使得原本不易区分的字符与背景区分开来，取得图像对比度。
色温波长照度灰度值 色温是按绝对黑体来定义的，绝对黑体的辐射和光源在可见区的辐射完全相同时，此时黑体的温度就称此光源的色温。低色温光源的特征是能量分布中，红辐射相对来说要多些，通常称为“暖光”；色温提高后，能量分布中，蓝辐射的比例增加，通常称为“冷光”。指波在一个振动周期 内传播的距离。也就 是沿着波的传播方向， 相邻两个振动位相相 差2π的点之间的距 离。波长λ等于波速V 和周期T的乘积，即λ =VT。同一频率的波 在不同介质中以不同 速度传播，所以波长 也不同。 光照强度是指单位面 积上所接受可见光的 能量，简称照度[1] ， 单位勒克斯（Lux或 Lx）。为物理术语， 用于指示光照的强弱 和物体表面积被照明 程度的量。 指黑白图像中点的颜 色深度，范围一般从 0到255，白色为255， 黑色为0，故黑白图 片也称灰度图像，在 医学、图像识别领域 有很广泛的用途。 关键词基本概念
基本概念波长 VLight光源标准波长为： 红光：625nm 绿光：525nm 蓝光：425nm 紫外：375nm 红外：850nm/940nm
机器视觉系统 1.引言 随着医疗水平和医疗器械的不断提高和更新，一次性注射针以其方便、卫生的特点深受用户的喜爱，其需求量也迅速增大，而针头外观的好坏直接影响到一次性注射针的质量。所以为了减少不合格品的数量，需要增加检测工序。手工外观检验和产品标记昂贵和不可靠。同时又意味着不近人情的单调工作。这里，自动化机器视觉系统提供了解决这些问题的方案。 2. 一次性注射针的缺陷 一次性注射针可以分为针座和针头两个部分。针座的缺陷对产品的质量影响可以不计。而针头就存在着两种缺陷情况：首先针头在制作过程中针尖部位可能会产生毛刺；其次针头在自动装配过程中可能会产生倒插现象（针尖部位被插入针座）。影响针头的几个缺陷为：针尖毛刺、倒插。其中倒插不仅会对产品的质量产生直接的影响，而且严重的会危害到人的生命。如图1： 正插倒插 图1 3. 利用机器视觉实现一次性注射针的外观缺陷的自动化检测 随着市场一次性注射针需求的不断增大，以及客户对产品质量的要求，越来越多的医疗器械生产厂商采用自动化注射针检测系统，对一次性注射针的外观缺陷进行综合检测。这种方法代替了传统的人工方法以提高生产效率和产品质量，解决了人工方法效率低、速度慢，以及受检测人员主观性制约等不确定因素
带来的误检及漏检，实现更好的100%产品在线检测。 3.1机器视觉系统概述 机器视觉系统是指通过图像摄取装置（分CMOS相机和CCD相机两种）把图像抓取到，然后将该图像传送至处理单元，通过数字化处理，根据像素分布和亮度、颜色等信息，来进行尺寸、形状、颜色等的判别。进而根据判别的结果来控制现场的设备动作。 3.2 机器视觉系统的特点 1）. 机器视觉系统属于光电系统； 2）. 机器视觉系统中的传感器属于阵列传感器； 3）. 机器视觉系统中的数据量大； 4）.运行速度快，但与集成电路的制造与发展相关。 3.3机器视觉实现一次性注射针的外观缺陷的自动化检测方案 本文采用了注射针检测系统用于一次性注射针的外观缺陷检测。该系统以西门子图像处理器为核心，并结合西门子自动化设备，形成了既有简单的数字信号接口又有复杂的工业网络接口的系统，让用户能选择适合自己工况的系统，既方便又节省投资。 其基本检测处理流程如图2，简易系统框架如图3： 图2 基本检测流程图图3简易系统框架
CCS打光培训 概念： 1、直射光：直接照射物体的光。直射光的特点是被照物体后面会产生影子。晴天太阳光为 直射光。 2、扩散光：各种角度的光混合在一起的光。扩散光照射被照物体不会产生阴影，如无影灯 灯光就为扩散光，阴天的太阳光经过云层反射也是扩散光。 3、平行光：光的照射方向一致，光线平行的光。 4、偏振光：所有的光的振幅平面皆为同一平面的光，叫做偏振光。 5、直反射（镜面反射）： 6、漫反射： 7、明视场：直接反射光进镜头。并不是说视野里物体亮就是明视场，物体亮度都是相对的， 光源亮度高也会使暗视场的物理比较明亮。 8、暗视场：散射光进镜头。 光的穿透性和反射性：波长长的光（红外光）穿透性好；波长短的光反射性好。穿透塑料薄膜检查物体首选红外；观测玻璃上灰尘划痕首选紫外。 扩散比率：反射能力。扩散比率高的光穿透性差。 人眼看不到红外光和紫外光，但是相机能够测到红外和紫外；相机对红外和紫外的感光也是有限的，要参照相机的感光特性曲线；紫外照射有些物体可以发出荧光。 常用照明方式：明视场、暗视场、背光照明。 一般相机都是装在被测物正上方，所以当使用同轴光的时候，是明视场；使用低角度光的是暗视场。 测试物体轮廓尺寸多选背光照明方式。 光源颜色的选择： 1、用光的穿透性或扩散特性。 2、被测物是彩色：什么颜色的物体反射什么颜色的光，相机观察就是亮色（白色）；吸收 其他颜色的光，相机观察就是暗色（黑色）。波长接近，吸收的少；波长相差大，吸收的多。 3、即使相同颜色的物体，由于材质不同，对光的反射特性也不同。短波长光照射不同材质 物体，反光率差异大；长波长光照射，反光率差异相对小。 偏光板和偏光滤镜： 作用：1、消除反光干扰： 利用原理：镜面反射中入射光为偏振光，反射光也是偏振光；漫反射中入射光是偏振光，反射光非偏振光。 例子：取玻璃窗中玩具的图像，视野里会有玻璃反射的光源影像，造成干扰。光源上装偏光板，镜头上装偏光滤镜。偏振光经玻璃反射仍为偏振光，利用偏光滤镜过滤掉这些偏振光即可消除光源影像干扰；玩具上为漫反射，总有一部分漫反射光到镜头里，即可成像。 缺点：亮度会被削减。 2、辨别材质：同一束偏振光经过不同材质折射，振幅面角度改变大小不同。这样再经过偏光板的过滤得到的图像亮度就不同（体现在相机上就是颜色不同），即可区分不同材
机器视觉系统的关键技术在哪 机器视觉系统的关键技术在哪？专家解释，成功的机器视觉系统最主要的是解决图像采集和图像处理分析这两大问题，而图像的采集又牵扯到了光源、光学成像、数字图像获取和传输等几大技术问题。那对于机器视觉系统的关键技术该怎样认识呢？ 机器视觉技术通过计算机对摄取的图像进行处理，分析其中的信息，并做出相应的判断，进而发出对设备的控制指令。机器视觉系统的具体应用需求千差万别，视觉系统本身也可能有多种不同的形式，但都包括以下过程: ◇图像采集利用光源照射被观察的物体或环境，通过光学成像系统采集图像，通过相机和图像采集卡将光学图像转换为数字图像，这是机器视觉系统的前端和信息来源。 ◇图像处理和分析计算机通过图像处理软件对图像进行处理，分析获取其中的有用信息。如PCB板的图像中是否存在线路断路、纺织品的图像中是否存在疵点、文档图像中存在哪些文字等。这是整个机器视觉系统的核心。 ◇判断和控制图像处理获得的信息最终用于对对象（被测物体、环境）的判断，并形成对应的控制指令，发送给相应的机构。如摄取的零件图像中，计算零件的尺寸是否与标准一致，不一致则发出报警，做出标记或进行剔除。 ◇照明设计照明设计主要包括三个方面: 光源、目标和环境的光反射和传送特性、光源的结构。照明直接作用于系统的原始输入，对输入数据质量的好坏有直接的影响。光源决不仅仅是为了照亮物体，通过有效的光源设计可以令需要检测的特征突出，同时抑制不需要的干扰特征，给后端的图像处理带来极大的便利。而不恰当的照明方案会造成图像亮度不均匀，干扰增加，有效特征与背景难以区分，令图像处理变得极其困难，甚至成为不可能完成的任务。由于被测对象、环境和检测要求千差万别，因而不存在通用的机器视觉照明设备，需要针对每个具体的案例来设计照明的方案，要考虑物体和特征的光学特性、距离、背景，根据检测要求具体选择光的强度、颜色和光谱组成、均匀性、光源的形状、照射方式等。 ◇相机是一个光电转换器件，它将光学成像系统所形成的光学图像转变成视频/数字电信号。相机通常由核心的光电转换器件、外围电路、输出/控制接口组成。目前最常用的光
机器视觉数字式LED光源控制器使用说明书 安全事项 1.在第一次安装和使用本产品之前，请您务必先仔细阅读本使用说明书。 2.使用本产品之前，请确认输出规格（电压、电流、端子定义）与所用LED 光源的规格是否匹配。 3.请确保输入交流电源的地线可靠接地，以避免可能导致的财产损失或人身伤害。 4.连接光源线缆时务必断开输入电源。通电前请仔细检查输入输出线缆是否连接正确，确保本产品可靠工作。 5.请勿在易燃易爆的环境下操作，请保持产品表面的清洁和干燥。 6.如果发现以下任何一种情况，或者对产品的安全有所顾虑，应停止使用本产品并断开它与电源及其他线缆的连接，以减低造成人身伤害和财产损失的风险。并请及时向供应商获取技术支持和售后服务。 6.1电源线、电源插座、端子、开关、按键等损坏； 6.2有过热、烟雾、火花或者起火现象； 6.3产品发出爆裂声或者有异味； 6.4产品内部进水； 6.5产品由高处跌落或者外壳有损伤； 6.6按照使用说明书操作时产品不能正常工作。 7.除非得到本公司的许可和技术支持，否则请勿尝试自行维修产品。 产品简介 本产品是为驱动机器视觉LED光源而设计的可编程远程数字控制器。其具有以下几种功能：256级亮度调节功能，计算机通信控制功能（RS232接口），触发功能（软件触发和硬件触发），自动保存亮度设置等级，前面板带有数字显示，可手动调节亮度并设有防止误操作的解锁键。通过RS232接口将光源控制器与计算机相连，即可通过软件远程对LED光源实现256级亮度调节功能，控制LED 光源的亮灭，也可通过外部触发信号（高、低电平信号）以硬件方式远程控制LED光源的亮灭，这种触发工作方式可极大地延长LED光源的使用寿命，尤其适用于复杂高端的机器视觉设备使用。
机器视觉-系统组成 一个典型的机器视觉系统包括以下五大块： 视觉系统光源 1. 照明 照明是影响机器视觉系统输入的重要因素，它直接影响输入数据的质量和应用效果。由于没有通用的机器视觉照明设备，所以针对每个特定的应用实例，要选择相应的照明装置，以达到最佳效果。光源可分为可见光和不可见光。常用的几种可见光源是白帜灯、日光灯、水银灯和钠光灯。可见光的缺点是光能不能保持稳定。如何使光能在一定的程度上保持稳定，是实用化过程中急需要解决的问题。另一方面，环境光有可能影响图像的质量，所以可采用加防护屏的方法来减少环境光的影响。照明系统按其照射方法可分为：背向照明、前向照明、结构光和频闪光照明等。其中，背向照明是被测物放在光源和摄像机之间，它的优点是能获得高对比度的图像。前向照明是光源和摄像机位于被测物的同侧，这种方式便于安装。结构光照明是将光栅或线光源等投射到被测物上，根据它们产生的畸变，解调出被测物的三维信息。频闪光照明是将高频率的光脉冲照射到物体上，摄像机拍摄要求与光源同步。 2. 镜头 FOV（FieldOfVision）=所需分辨率*亚象素*相机尺寸/PRTM（零件测量公差比） 镜头选择应注意：①焦距②目标高度③影像高度④放大倍数⑤影像至目标的距离⑥中心点/节点⑦畸变 3. 相机
按照不同标准可分为：标准分辨率数字相机和模拟相机等。要根据不同的实际应用场合选不同的相机和高分辨率相机:线扫描CCD和面阵CCD；单色相机和彩色相机。 4. 图像采集卡 图像采集卡只是完整的机器视觉系统的一个部件，但是它扮演一个非常重要的角色。图像采集卡直接决定了摄像头的接口：黑白、彩色、模拟、数字等等。 比较典型的是PCI或AGP兼容的捕获卡，可以将图像迅速地传送到计算机存储器 进行处理。有些采集卡有内置的多路开关。例如，可以连接8个不同的摄像机,然后告诉采集卡采用那一个相机抓拍到的信息。有些采集卡有内置的数字输入以触发采集卡进行捕捉，当采集卡抓拍图像时数字输出口就触发闸门。 5.视觉处理器 视觉处理器集采集卡与处理器于一体。以往计算机速度较慢时，采用视觉处理器加快视觉处理任务。现在由于采集卡可以快速传输图像到存储器，而且计算机也快多了，所以现在视觉处理器用的较少了。
机器视觉系统
1、机器视觉系统综述 机器视觉就是用机器代替人眼来做测量和判断。机器视觉系统是指通过机器视觉产品（即图像摄取装置）将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号；图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。机器视觉系统的特点是提高生产的柔性和自动化程度。在一些不适合于人工作业的危险工作环境或人工视觉难以满足要求的场合，常用机器视觉来替代人工视觉；同时在大批量工业生产过程中，用人工视觉检查产品质量效率低且精度不高，用机器视觉检测方法可以大大提高生产效率和生产的自动化程度。而且机器视觉易于实现信息集成，是实现计算机集成制造的基础技术。正是由于机器视觉系统可以快速获取大量信息，而且易于自动处理，也易于同设计信息以及加工控制信息集成，因此，在现代自动化生产过程中，人们将机器视觉系统广泛地用于工况监视、成品检验和质量控制等领域。 2、机器视觉系统的原理 机器视觉系统的目的就是给机器或自动生产线添加一套视觉系统，其原理是由计算机或图像处理器以及相关设备来模拟人的视觉行为，完成得到人的视觉系统所得到的信息。人的视觉系统是由眼球、神经系统及大脑的视觉中枢构成，计算机视觉系统则是由图像采集系统、图像处理系统及信息综合分析处理系统构成。 机器视觉需要用到1、图像处理技术，2、彩色图像转换技术，3、图像分割技术，4、模式识别技术，5、数学形态学方法，6、专家系统及人工智能技术，7、视觉神经网络技术，8、小波分析技术，9、分形学方法等技术方法。 3、机器视觉系统的构成 典型的机器视觉技术一般用到以下设备 1.照明光源。 2.镜头 3.摄像机 4.图像采集/处理卡 5.图像处理系统
总结 到公司已经有一周的时间了，在这段时间里与新同事之间的关系从陌生变的融洽。 在生产组和实验室期间对公司产品有了更详细的了解，以下就对本周学到知识进行总结。首先对产品类型进行归纳，以及对不同光源打光案例的分析。 BSI系列光源产品： 1.环形光源（LQ-HDRmmnn-C）：光出射角度值在0°~90°。 0°~45°为低角度环形光源，目前应用案例包括手机金属外框划痕检测、光滑表面的划痕、破损检测以达到突显物体轮廓及划伤，破损的效果 60°~90°光出射角度集中照射被测物表面，突显物体的表面对不同特性，应用案例有：电感锡面检测，USB接口网线接口等不同数据接口的pin针检测，高尔夫球T端面检测，以及平面喷码检测。 2.条形光源（LQ-HBLmmnn-C），这款光源的特点为尺寸灵活小巧，可适应不同位置，主 要适用于检测较大方形结构被测物效果明显。 目前应用案例包括裂纹，一维二维码读取。注塑件毛边检测，高尔夫球Tee文字检测。 3.四面可调光源(LQ-SQLmm-C)：四个独立可调的条形光源，可独立控制亮度，安装灵活， 高亮度，高精度照明。应用领域：四侧引脚扁平封装的检查。二维码读取，陶瓷包装表面检查。 4.圆顶无影光源（LQ-DMLmm-C）：光线经过球面漫射板反射之后，光滑，均匀的照射在 被测物体上，适用于被测物表面起伏不平，反光的物体。应用案例进行曲面，表面凹凸，弧形检测。金属吗、，玻璃反光较强的表面检测。 5.底部背光源（LQ-HFLmmnn-C）：底部发光的标准背光源可应用于显微镜载物台，突出 被测物的外形轮廓并由高密度的LED阵列提供高亮度的背光照明。应用于透明物体的毛边，污渍，划痕检测。 6.方形无影光源（LQ-PSFmm-C）：适用于矩形和不规则被测物，提供矩形视野。应用案 例：电池板断线检测，手机贴棉，贴膜位置边缘校正，一维，二维码识别。 7.AOI专用光源（LQ-HRLmmm-RGB）：具有高亮度，均匀性好，空间分辨率高的特点； 由三组独立控制的环形光源以高中低不同角度照射电路板，很好的把电路板上的元件电极、焊盘、焊点等不用倾斜度的特征凸显出来。应用领域多层次物体检测，插件焊点检测，贴装，焊锡检测。 8.点光源（LQ-PTw-C）；采用独特的聚光效果（导光柱）实现均匀的照射应用利于包括液 晶玻璃线路检测，玻璃表面划痕检测，插头底部字符检测。 9.线性光源（LQ-LNSmm-C）：线性光，高强度光照明，目前应用案例：手机外壳表面凹 凸点，划痕，污渍检测。使用特殊的镜片使光线达到线性射出，并保持均匀，平滑。10.同轴光源（LQ-CXLmm-C：高强度均匀的光线通过分光镜后与镜头同轴的光线，采用 特殊材料抑制反光造成的重影。提高成像清晰度。适用于反光率高的被测便面的划痕，印字检测。应用案例包括：激光打标字符，二维码识别，反光率高的物体表面的划伤检测。 除了以上10种光源还有平行光源，紫外光源，红外光源，后续会继续学习。 了解了光源再谈谈所使用的控制器。有以下两种 1.数字控制器（LQ-DPW-mVw-XT）：通信控制，可实现持续照应与频闪照明，并具有自 动延时关闭输出功能（与上位机停止通信超过60s后自动关闭光源输出，以减少光源性能损耗），并可以选用外部出发点亮的功能。产品特点：短路保护，亮度256级控制。 最大输出通道8，各通道的亮度独立控制。触发速度快延时小于10us。 2.模拟控制器(LQ-APW-mVw-XT)：无级调节。操作方便，最大4个通道，可长时间持续

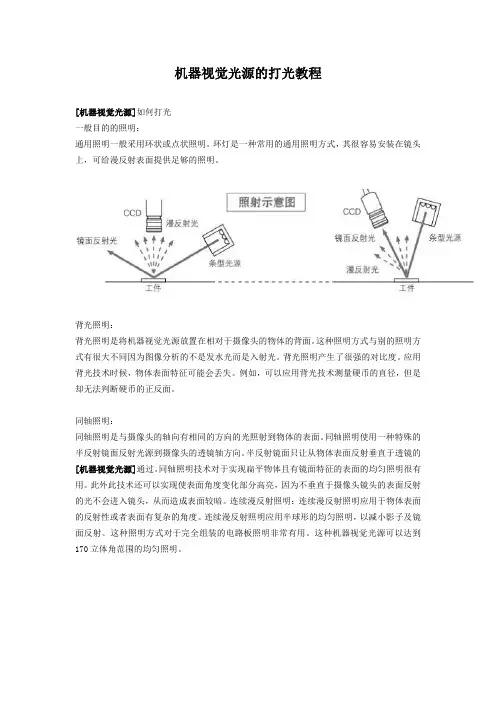

机器视觉光源的打光教程 [机器视觉光源]如何打光 一般目的的照明： 通用照明一般采用环状或点状照明。环灯是一种常用的通用照明方式，其很容易安装在镜头上，可给漫反射表面提供足够的照明。 背光照明： 背光照明是将机器视觉光源放置在相对于摄像头的物体的背面。这种照明方式与别的照明方式有很大不同因为图像分析的不是发水光而是入射光。背光照明产生了很强的对比度。应用背光技术时候，物体表面特征可能会丢失。例如，可以应用背光技术测量硬币的直径，但是却无法判断硬币的正反面。 同轴照明： 同轴照明是与摄像头的轴向有相同的方向的光照射到物体的表面。同轴照明使用一种特殊的半反射镜面反射光源到摄像头的透镜轴方向。半反射镜面只让从物体表面反射垂直于透镜的[机器视觉光源]通过。同轴照明技术对于实现扁平物体且有镜面特征的表面的均匀照明很有用。此外此技术还可以实现使表面角度变化部分高亮，因为不垂直于摄像头镜头的表面反射的光不会进入镜头，从而造成表面较暗。连续漫反射照明：连续漫反射照明应用于物体表面的反射性或者表面有复杂的角度。连续漫反射照明应用半球形的均匀照明，以减小影子及镜面反射。这种照明方式对于完全组装的电路板照明非常有用。这种机器视觉光源可以达到170立体角范围的均匀照明。
