钢筋笼制作吊装施工要点
钢筋笼主要起的作用跟柱子纵向钢筋的受力是同理，主要起抗拉作用。混凝土的抗压强度高但抗拉强度是很低，钢筋笼对桩身混凝土起到约束的作用，使其能承受一定的水平力。
钢筋原材进场要求已送检合格，原材规格符合图纸设计要求，箍筋间距、焊接点搭接长度，焊条要有质保单。
钢筋笼制作要求严格按设计加工，主筋位置用钢筋定位支架控制等分距离，钢筋保护层厚度满足要求，钢筋对接处按要求打弯，打弯处焊接的焊缝厚度、长度符合质量要求。
制作成型
1、搭建场地
钢筋笼加工制作的时候要求防雨、防潮，出入方便。一般选好合适的平整场地后，按需要搭建大棚，并拉好安全电源。
2、进购原材料
按设计的图纸要求采购钢筋，按要求截取钢筋并送到相关质量检测部门进行检验，检验合格后方可使用。焊接钢筋时，如果用电弧焊，则要按施工要求采购焊条，焊条的质量将直接影响钢筋笼的质量。如果有条件可以买我国自行研发的钢筋笼滚焊机。
3 、加工制作
按设计的图纸要求进行钢筋加工。制作好的钢筋笼在监理人员检验合格后按要求堆放。
4、钢筋笼码放
加工成型的钢筋笼、钢筋网和钢筋骨架等应水平放置。码放高度不得超过2m，码放层数不宜超过3层。

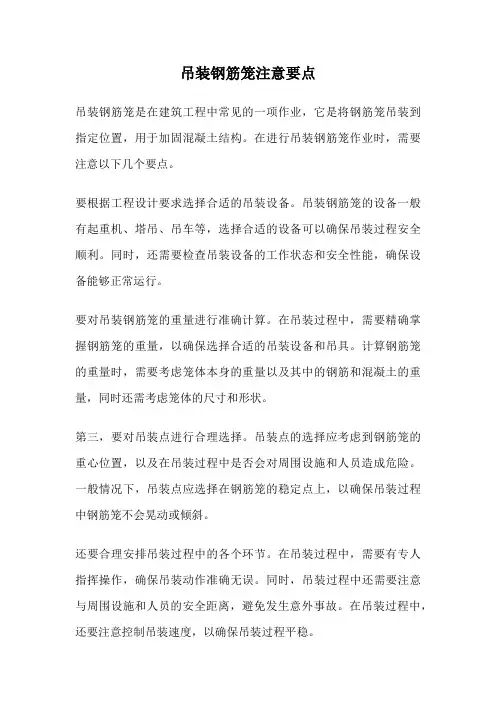

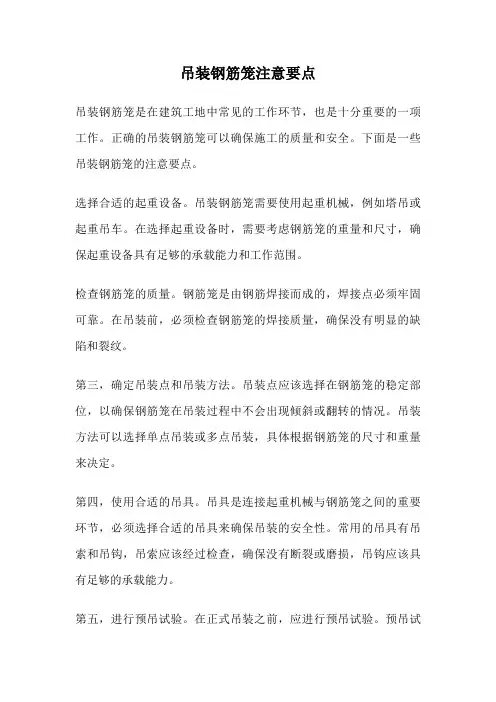

钢筋笼吊装要点
钢筋笼制作前应核对孔型、孔深与成型钢筋尺寸，无差异才能上平台制作。钢筋笼必须严格按设计图进行焊接，保证其焊接焊缝长度、焊缝质量。
钢筋焊接质量应符合设计要求，吊攀、吊点加强处须满焊，主筋与箍筋采用点焊连接，钢筋笼四周及吊点位置上下1m范围内必须100%的点焊，其余位置可采用50%的点焊，并严格控制焊接质量。
钢筋笼制作后须经过三级检验，符合质量标准要求后方能起吊入孔。
根据规范要求，在钢筋笼吊放前要再次复核护筒上4个支点的标高，精确计算吊筋长度，确保误差在允许范围内。
在钢筋笼下放到位后，由于吊点位置与测点不完全一致，吊筋会拉长等，影响钢筋笼的标高，为确钢筋笼的标高，应根据实际情况进行调整，将笼顶
标高调整至设计标高。
钢筋笼吊放入孔时，不允许强行冲击入孔。
应合理布置吊点的设置，避免扰度的产生，并在过程中加强焊接质量的检查，避免遗漏焊点。当钢筋笼刚吊离平台后，应停止起吊，注意观察是否有异常现象发生，若有则可立即予以电焊加固。
相关技术措施
1、吊装施工行走路线要确保平整、坚固，在不能满足作业要求的情况下需在吊装开行路线路面铺设钢板，确保吊车行走道路平整。
2、钢筋笼吊装之前，做到自检合格后，报请总包及监理验收、检验符合要求后，方可进行吊装。
3、钢筋笼吊装之前，派专人对钢筋笼进行巡检，确保钢筋笼内无短钢筋等遗留物，并清除干净。
4、钢筋笼吊装之前，组织施工班组进行技术、安全交底，并有书面资料，对钢筋笼的重量、长度进行明确及吊装的吊车停机位置。
5、钢筋笼吊装时，配备专职司索工指挥起重，确保钢筋笼在吊装过程中合理受力。
6、钢筋笼吊装时，先由主副钩同步起吊，起吊到一定高度后，钢筋笼受力稳定，副钩配合主钩进行钢筋笼吊装回直。
7、防止钢筋笼散架安全技术措施。（1）焊缝检查，避免咬肉，转角幅必须设置角撑。（2）吊放钢筋笼专职安全员、钢筋笼制作督查员必须到场，分别配合检查吊放环境及钢筋笼各吊点及料索的情况，符合安全吊放要求后才可正式吊放。
8、钢筋笼定位精确度控制措施。
（1）钢筋笼认真按设计图纸要求制作。
（2）钢筋笼制作根据下料单，正确布置钢筋、钢筋连接器，并焊接牢固。
（3）测量护筒标高，正确换算吊筋的长度，焊接搁置槽钢、吊筋长度要准确无误。
（4）搁置槽钢统一用20号槽钢，避免搁置槽钢乱用而导致标高错误。
（5）钢筋笼制作前应核对孔型、孔深与成型钢筋尺寸，无差异才能上平台制作。
（6）钢筋笼吊放入孔时，不允许强行冲击入孔。
钢筋笼上浮处理措施
当混凝土浇筑至钢筋笼底时，由于浇筑的混凝土自导管翻出由下而上的压力较大，托动了钢筋笼上浮；或由于混凝土因浇筑时间较长，已近初凝，表面形成硬壳，混凝土与钢筋笼有一定握裹力，混凝土在导管翻出后将以一定的速度向上顶升，同时也带动钢筋笼上移。
当发现钢筋笼开始上浮时，应立即停止浇筑，并准确计算导管埋深和已浇混凝土标高，可拆除导管时必须拆除后再进行浇注，上浮现象可能消除。当钢筋笼已经上浮了，应准确计算导管埋深和已浇混凝土标高，在导管提升的最大在限度内，快速提升、缓慢下放，反复几次上升的钢筋笼可恢复原标高。
浇筑混凝土过程中，应随时掌握混凝土浇注标高及导管埋深。切不可因浮笼问题而把导管拨出混凝土面。
相关人员应按规定进行设备的维护保养，确保设备正常运行，并定期对各类设备进行检查。
