耐电压测试仪校验装置 3Z0501 使 用 说 明 书
3Z0501耐电压测试仪校验装置 1 概述 1.1 耐电压测试仪校验装置是依据新的国家计量检定规程JJG795-2004《耐电 压测试仪检定规程》研制的，各项技术指标完全符合检定2级、5级和10级耐 电压测试仪的要求。 1.2 本仪器使用16位高速A/D作为测量元件，测量精度高，灵敏度高，使用 DSP进行波形处理，测量准确。 2 计量准确度 2.1 交流(有效值)、直流输出电压测量： 2.1.1 测量范围：0.5～15kV； 2.1.2 准确度：交流(有效值)和直流： 0.5～5kV：δ≤0.5%读数＋0.05%全量程＋5V； 5～15kV：δ≤0.5%读数＋0.05%全量程＋15V。 2.1.3 分辨率：1V; 2.1.4 频率范围：直流或交流47Hz至63Hz。 2.2 交直流电流测量： 2.2.1准确度：交流(有效值)和直流： 0.5～20mA: δ≤0.5%读数＋0.05%全量程＋0.02mA； 20～200mA：δ≤0.5%读数＋0.05%全量程＋0.2mA； 2.2.2分辨率：20μA； 2.2.3频率范围：直流或交流47Hz或63Hz。 2.3 交流电压失真度： 2.3.1 测量范围：1%～20%； 2.3.2 测量误差：1%。 2.4 直流电压纹波系数： 2.4.1 测量范围：1%～20%； 2.5 耐压仪输出输出容量测试：测量误差小于1%。
2.5.2 电流输入范围：0.5～200mA； 2.5.3 准确度：2%。 2.6 电压持续（保持）时间的检定 2.6.1 时间测量时的电压：可以任意预置； 2.6.2时间测量范围：任意 2.6.3 时间测量误差：1.0%＋0.1S。 2.7配有接口和全套软件，可以与计算机相连，可以打印检定证书，直接保存检 定记录，保存检定证书副本，编制检定登记表，根据用户的特殊要求，提供所 需软件。 3 仪器的各部分功能 3.1 仪器的前面板 3.1.1 按键 数字键1、2、3、4、5、6、7、8、9、0和小数点 .用来输入数字和小数点； 复位键用来复位，功能键F1用来设置电压5kV量程，F2用来设置15kV量程。 用来向左移动光标，同时用来 清除输错的数据；方向键用来向上移动光标；方向键 用来向下移动光标；方向键用来表示确定。 仪器的前面板的按键均在面板上标明了功能。 3.1.2 击穿报警电流设定开关 前面左面的开关是击穿报警电流设定开关，作用是选择被检耐电压测试仪的击 穿报警电流，选择的击穿报警电流值，在中间窗口显示。 3.1.3 电源开关 位于前面板左下方的电源开关用来接通和断开电源，接通电源时指示灯亮。 3.1.4 低压输入（接地）端纽 这个接线端纽一定要可靠接地。 3.2 仪器的后面板 3.2.1 电压输入5000V 输入低于5000V的被测量电压。
Z H Z8A耐电压测试仪 （2670同型号） 一.简介 ZHZ8A耐电压测试仪是测量耐电压强度的仪器,它可以直观、准确、快速、可靠地测试各种被测对象的击穿电压、漏电流等电气安全性能指标,并可以作为支流高压源用来测试元器件和整机性能。 ZHZ8A耐电压测试仪,是按国际安全标准要求而设计,耐压AC从0-10KV,漏电流从AC0-100mA。适合各种家用电器、电源线、电缆线、变压器接、线端子、高压胶木电器、开关、电源插座、电机、洗碟机、洗碗机、离心脱水机、微波炉、电烤箱、电火锅、电饭锅、电视机、电风扇、医疗、化工、电子仪器、仪表、整机等,以及强电系统的安全耐压和漏电流的测试,同时也是科研实验室技术监督部门不可缺少的耐压测试设备。 ZHZ8A耐压测试仪是在吸收、消化国际先进耐压测试的基础上，结合我国众多用户的实际使用情况加以提高、完善。 ZHZ8A全数显型耐压测试仪，测试电压、漏电流测试和时间均为数字显示，切断电流可根据不同安全标准和用户不同需求连续任意设定，功能更加丰富实用，并且可通过漏电流显示反映被测体漏电流的实际值和比较同类产品不同批次或不同厂家产品中的耐压好坏程度，确保你的产品安全性能万无一失。 本仪器贯彻Q/YXYZ2ZHZ系列耐电压绝缘电阻测试仪企业标准。是符合《家用和类似用途电器安全通用要求》和《医用电气安全通用要求》及GB4943\GB4793等国家标准中相关条款的试验要求所需的测试设备. 二、技术规格： 1.电压测试范围：10KV±5%±5个字
2.漏电流测试范围：20mA/100mA二档±5%±2个字 3.漏电流报警值预制范围20mA/100mA二档 4.时间测试范围：1-90s，±5%连续设定和手动 5.输出波形:50Hz,正弦波 6.工作条件:环境温度0-40℃ 7.相对湿度:不大于75% 8.大气压力: 9.体积:320×250×170 10.重量:13Kg 11.电源:220V±10%50Hz±2Hz 12.附件:高压测试探头一对、仪器使用说明书一份、电缆线一根 三、工作方框图: 四、使用说明及操作步骤： 操作时必须戴好橡胶绝缘手套、坐椅和脚下垫好橡胶绝缘垫！只有在测试灯熄灭状态,无高压输出状态时,才能进行被试品连接或拆卸操作！ 1.连接被测物体是在确定电压表指示为“0”,测试灯熄灭,并把地线连接好。 2.设定测试电压所需值。 3.设定漏电流测试所需值。 A)按动“预置”健。 B)选择所需电流范围档 C)调节所需漏电流值。 4.手动测试 A)将定时设定为“手动”位置,按“启动”健,测试灯亮,将电压调节旋钮旋到需用的指示值。
JJG 47~1990 抖晃仪检定规程 JJG 48~1990 硅单晶电阻率标准样片检定规程 JJG 64~1990 超低频信号发生器检定规程 JJG 66~1990 高频电容损耗标准试行检定规程 JJG 69~1990 高频Q标准线圈试行检定规程 JJG 120~1990 波形监视器检定规程 JJG 121~1990 视频杂波测试仪检定规程 JJG 122~1986 DO6型精密有效值电压表检定规程 JJG 123~1988 直流电位差计检定规程 JJG 124~1993 电流表、电压表、功率表及电阻表检定规程 JJG 125~1986 直流电桥检定规程 JJG 126~1995 交流电量变换为直流电量电工测量变送器检定规程JJG 127~1986 HP4191A型高频阻抗分析仪试行检定规程 JJG 137~1986 CC-6型小电容测量仪检定规程 JJG 138~1986 CCJ-IC型精密电容测量仪检定规程 JJG 153~1996 标准电池检定规程 JJG 163~1991 电容工作基准检定规程 JJG 166~1993 直流电阻器检定规程 JJG 169~1993 互感器效验仪检定规程 JJG 173~1986 XFC-6A型标准信号发生器检定规程 JJG 183~1992 标准电容器检定规程 JJG 183~1992 标准电容器检定规程
JJG 218~1991 电感工作基准检定规程 JJG 230~1980 XFD-7A型低频信号发生器试行检定规程 JJG 242~1995 特斯拉计检定规程 JJG244-2003 感应分压器检定规程 JJG 250~1990 电子电压表检定规程 JJG 251~1997 失真度测量仪检定规程 JJG 252~1981 RS-2及RS-3型校准接收机检定规程 JJG 253~1981 用Д1-2型衰减标准装置检定衰减器检定规程JJG 254~1990 补偿式电压表检定规程 JJG 255~1981 三厘米波导热敏电阻座检定规程 JJG 256~1981 DYB-2型电子管电压表检定仪检定规程 JJG 262~1996 模拟示波器检定规程 JJG 278~2002 示波器校准仪检定规程 JJG 279~1981 WFG-IB型高频微伏表检定规程 JJG 280~1981 M4-1（MTO-1）型标准热敏电阻桥检定规程JJG 281~1981 波导测量线检定规程 JJG 282~1981 同轴热电薄膜功率座检定规程 JJG 303~1982 频偏测量仪检定规程 JJG 307~1988 交流电能表（电度表）检定规程 JJG 308~1983 超高频毫伏表检定规程 JJG 313~1994 测量用电流互感器检定规程 JJG 314~1994 测量用电压互感器检定规程
耐压测试仪的选用规则 耐压测试仪又叫电气绝缘强度试验仪或叫介质强度测试仪，也有称介质击穿装置、绝缘强度测试仪、高压实验仪、高压击穿装置、耐压试验仪等。平常我们是怎样选用耐压测试仪的，比如电压大小，泄漏电流为多少，低压还是高压，今天我们着重介绍耐压测试仪选用. 耐压仪选用最重要的是2个指标. 1.最大输出电压值及最大报警电流值一定要大于你所需要的电压值和报警电流值。一般被试产品标准中规定了施加高压值及报警判定电流值。如果施加的电压越高，报警判定电流越大，那么需要耐压仪升压变压器功率就越大，一般耐压仪升压变压器功率有0.2kV A、0.5kV A、1kV A、2kV A、3kV A等。最高电压可以到几万伏。 2.最大报警电流500mA-1000mA等。所以在选择耐压仪时一定要注意这2个指标。功率选太大就会造成浪费，选的太小耐压试验不能正确判断合格与否。根据IEC414或(GB6738-86)中规定选择耐压仪的功率方法，我们认为是比较科学的。 耐压仪的输出电压调到规定值的50;也就是如果某一产品的耐压试验的电压值为3000伏，先把耐压仪的输出电压调到1500伏后接上被试品，如果此时耐压仪输出电压下降的值不大于150伏，那么耐压仪的功率是足够的。被试品的带电部分与外壳之间存在分布电容。电容存在一个CX容抗，当一个交流电压施加在这CX电容两端就会引成一个电流。 这个电流的大小与CX电容的容量成正比与施加的电压值成正比，当这个电流大到或超过耐压仪最大输出电流时，这台耐压仪就不能正确判别试验合格与否。 尊敬的客户： 感谢您关注我们的产品，本公司除了有此产品介绍以外，还有高压开关机械特性测试仪,绝缘油介电强度测试仪,高压核相仪,直流高压发生器等等的介绍，您如果对我们的产品有兴趣，欢迎来电咨询。谢 谢! X
中国计量China Metrology 2010.5 计 温度计，发现安全泡的顶部还有一点水银。用高温法接上水银，至此该玻璃温度计断节、挂壁修复结束。 重点：在修复170℃~230℃一类玻璃温度计时，到了需急冷时，一定要清楚轻点冰块时玻璃温度计的自有温度还有多少。如玻璃温度计的自有温度高了，玻璃温度计会碎裂。 建议：因玻璃温度计的自有温度低了，只会使气泡不刺破，不会出现大的意外。可慢慢地提高玻璃温度计的自有温度来进行急冷操作。 用户交流 经与用户交流，了解到一般用户购买玻璃温度计后，发现玻璃温度计液柱断节了，通常去找销售商。销售商往往通过简单轻敲的方法完成修复。但等用户拿回单 位后，玻璃温度计在垂直状态下还好，可保持一段时间，一旦水平放置，很快就会再次出现断节的现象。 销售商具体修复过程：观察玻璃温度计，有一个气泡，气泡上的水银量不多。手拿玻璃温度计，移至桌子边缘处，用手轻敲桌子边缘。轻敲期间，一直保持玻璃温度计垂直、悬空。如轻敲无效果，他们会适当加大敲击力度，直至水银接上。 建议：（1）遇到此情况，可拒绝购买或更换新的。（2）不能更换的，自己或送当地计量所在恒温槽中进行高温、降温处理。 备注：（1）关于大气泡的确认，笔者认为评估出它的量等同于1/4个中间泡以上，即是大气泡。（2）玻璃温度计是不是全浸式不影响修复结果，都可试一试。 作者单位【江苏省张家港市计量测试所】《中国计量》杂志2009年第5期刊登的《耐压测试仪检定时易出现的几个问题》一文，对检定击穿报警电流时数据变化较大，以及比对试验中产生误差的原因进行了分析和论述。本文对此作进一步分析与探讨，并提出解决方法。 一、由操作不当引起，即调节电流时的速度过快在JJG795-2004《耐电压测试仪》检定规程中，检定击穿报警电流时调节电流归纳起来主要有两种操作方法：一种是固定电压调电阻。所谓固定电压就是把测试仪调到JJG795-2004要求的范围，然后不再变动，通过调节负载电阻逐渐使电流由小变大，从而检测出击穿报警电流。这种方法JJG795-2004详细叙述为“调整输出电压至0.1U H ，但不能低于500V 。调节R i 的阻值，同时观察毫安表上的示值，直至测试仪发出报警或切断输出电压，此时迅速读取电流值。重复测量两次，取其平均值，即为击穿报警电流值。”但在调节负载电阻时必须缓慢、平稳、平滑。如果负载电阻调节的速度过快， 就会产生较大变化的电流。我们知道检定击穿报警电流的主标准器是数表，任何数表都有一定的测量速度。测量速度指在规定的准确度内完成的最大测量次数，也就是仪表每秒显示的次数。由于动态的电流变化过大，数表从输入信号发生突变的瞬间到满足准确度的新的稳定显示值之间有一定的时间间隔，这就是响应时间。反之如果响应时间达不到要求，就不能满足准确度要求。影响检定准确度要求的响应时间主要有两种：一种是阶跃响应时间。在某量程上，也就是量程不变，在无极性变化时，由输入量以规定的幅度阶跃变化所引起的响应时间。另一种是量程响应时间。在无极性变化时，由输入量以规定的幅度阶跃变化引起转换到相邻量程的响应时间。这是指具有自动量程的数表。 另一种操作方法是固定电阻调电压。JJG795-2004规定“允许使用定电阻，平稳调节测试仪电压输出，使电流逐渐增大至电流切断值的方法。”这就是对固定电阻 耐压测试仪检定时 击穿报警电流误差原因分析与解决方法 □韩乙旻 余建旦 118技术篇检定、使用与调修
一、简介 VG2670型/70A型( 数显) /70B型/72型/72A型( 数显) 系列耐压测试产品, 是按照GB、IEC、ISO、BS、UL、JIS等国际国内的安全标准要求而设计, 适合各种家用电器、稳压电源、电缆线、变压器、接线端子、高压胶木电器、开关、电源插座、电机、洗碟机、洗衣机、离心式脱水机、微波炉、电磁炉、电烤箱、电火锅、电饭锅、电视机、电风扇、医疗、化工、电子仪器、仪表、整机等, 以及强电系统的安全耐压的测试,同时也是科研实验室、技术监督部门不可缺少的耐压检测试验设备。 VG2670型与VG2672型具有手动、自动测试功能。 VG2670A型( 数显) 与VG2672A型( 数显) 具有三窗口( LED) 同时显示时间( s) 、漏电流( mA) 和输出电压( kV) ,同时还具有遥控接头端口, 给用户远距离操作带来方便。本系列仪器采用技术标准是: JB/T7082-93 二、主要技术指标
三、工作原理 如图一, 220V交流市电经控制电路进行调压、升压至高压, 接至被试品上, 经过一段时间后, 如果被试品绝缘不好, 漏电流超过设定值, 则控制电路动作, 切断高压输出, 同时发出报警信号。 四、使用注意事项 （1）操作者必须戴绝缘橡皮手套, 脚下垫绝缘橡皮垫, 以防高压电击造成生命危险。 ( 2) 仪器必须可靠接地, 并和被测体的地可靠相接。 ( 3) 在连接被测体时, 必须保证高压输出为”0”及在”复位”状态。( 4) 切勿将输出地线与交流电源线短路, 以免外壳带有高压, 造成危险。 ( 5) 尽可能避免高压输出端与地短路, 以防发生意外。 ( 6) 测试超漏指示灯一旦损坏, 必须立即更换, 以防造成误判。 ( 7) 仪器空载调整高压时, 漏电流监视表头有起始电流, 均属正常, 不影响测试精度。 ( 8) 仪器避免阳光正面直射, 不要在高温潮湿多尘的环境中使用和存放。
Z H Z数字耐电压测试仪 说明书 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
ZHZ8A耐电压测试仪 （2670同型号） 一.简介 ZHZ8A耐电压测试仪是测量耐电压强度的仪器,它可以直观、准确、快速、可靠地测试各种被测对象的击穿电压、漏电流等电气安全性能指标,并可以作为支流高压源用来测试元器件和整机性能。 ZHZ8A耐电压测试仪,是按国际安全标准要求而设计,耐压AC从0-10KV,漏电流从 AC0-100mA。适合各种家用电器、电源线、电缆线、变压器接、线端子、高压胶木电器、开关、电源插座、电机、洗碟机、洗碗机、离心脱水机、微波炉、电烤箱、电火锅、电饭锅、电视机、电风扇、医疗、化工、电子仪器、仪表、整机等,以及强电系统的安全耐压和漏电流的测试,同时也是科研实验室技术监督部门不可缺少的耐压测试设备。 ZHZ8A耐压测试仪是在吸收、消化国际先进耐压测试的基础上，结合我国众多用户的实际使用情况加以提高、完善。 ZHZ8A全数显型耐压测试仪，测试电压、漏电流测试和时间均为数字显示，切断电流可根据不同安全标准和用户不同需求连续任意设定，功能更加丰富实用，并且可通过漏电流显示反映被测体漏电流的实际值和比较同类产品不同批次或不同厂家产品中的耐压好坏程度，确保你的产品安全性能万无一失。 本仪器贯彻Q/YXYZ2 ZHZ系列耐电压绝缘电阻测试仪企业标准。是符合GB4706.1《家用和类似用途电器安全通用要求》和GB4706.1《医用电气安全通用要求》及 GB4943\GB4793等国家标准中相关条款的试验要求所需的测试设备.
https://www.doczj.com/doc/4917093430.html, 耐压测试仪 耐压测试仪适用于各种电机、电器、仪器仪表和家用电器，以及强电系统的安全耐压和漏电流的测试。该仪器操作方便，安全可靠，性能良好，维修方便，是符合GB4706.1《家用和类似用途电器安全通用要求》和GB9706.1《医用电气安全通用要求》及GB4943、GB4793等国家标准中相关条款的试验要求所需的测试设备。二、技术参数 容量0.5kV A 量程0-5kV 输出电压 基本误差±（5%r+3d） 量程0.5-20mA 漏电流 基本误差±（5%r+3d）测试时间1-99s 外形尺寸320mm*280mm*180mm 重量8.1kg 环境温度0~40℃ 供电电源220V±10%，50Hz
https://www.doczj.com/doc/4917093430.html, 表1 三、产品特性 1、显示方式为数显。 2、能显示在测试时被测物品上漏电流数值。 3、具有时间预置和显示，测试时间倒计时。 4、可任意设置报警电流值。 5、输出波形为50Hz正弦波。 四、结构和工作原理 1、工作原理 耐电压测试仪由高压升压回路（能调整输出所需的试验电压）、漏电流检测回路（能设置报警电流）和示值指示仪表（直接读出 输出电压和漏电流值<或击穿报警电流值>）组成见图1。在测试中，被测物在规定的试验电压作用下达到规定的时间时，仪器自动切断输出电压；一旦出现击穿，即漏电流超过设定报警电流，还会发出声光报警。
https://www.doczj.com/doc/4917093430.html, 高压源示值指示 逻辑控制 调压器 测量回路启动复位 图1 原理框图 2、 仪器功能键布局 图2 前面板 1 “电源”开关 2 “启动”按键 3 “复位”按键 4 “电压调节”旋钮
耐电压测试 为什么要进行耐电压测试 电介质强度测试, 亦称hi-pot 测试, 大概是最多人知道的和经常执行的生产线安全测试。实际上，表明它的重要性是每个标准的一部分。hi-pot 测试是确定电子绝缘材料足以抵抗瞬间高电压的一个非破坏性的测试。 这是适用于所有设备为保证绝缘材料是足够的一个高压测试。 进行hi-pot 测试的其它原因是, 它可以查出可能的瑕疵譬如在制造过程期间造成的漏电距离和电气间隙不够。 进行型式测试的时候, hi-pot 测试是在某些测试（譬如失效, 潮态及振动测试）之后进行来确定是否因为这些测试造成绝缘的退化。但是，日常生产进行的hi-pot 测试, 是制造过程中的测试来确定是否所生产的产品的结构是与型式测试所用产品的结构相同。 一些由生产流程造成的缺陷可以通过在线hi-pot 测试检查出来，例如, 变压器绕组电气间隙和爬电距离减小。 这样的故障可能起因于绕线部门的一名新操作员。 其它例子包括检查绝缘材料的针孔瑕疵或发现一个过大的焊点。 大多数安全标准使用2xU + 1000 V 的惯例作为基本的绝缘材料测试的依据, 这里的U 是操作电压（rms值）。 这个惯例仅仅作为一个指导, 对于个别标准特别是IEC 60950 提供了一个具体的表格来定义根据测量到的实际工作电压来确定确切的测试电压1.至于使用1000 V 作为基本惯例的原因是产品的绝缘材料在日常使用中可能承受瞬间过电压。 实验和研究表示, 这些过电压通常高达1000 V 。 测试方法： 高压通常是应用的在横跨被测试绝缘材料的二个部件之间, 譬如测试设备（EUT）的一次侧电路（Primary Circuit）和金属外壳。 如果绝缘材料在两个部件之间是足够的, 那么加在两个由绝缘体分离的导体之间的大电压只能产生非常小的电流流过绝缘体。 虽然这个小电流是可接受的, 但是空气绝缘或固体绝缘不应该发生击穿。 因此, 需要注意这个电流是因为局部放电或击穿的结果, 而不是由于电容联结引起的。 另外一个例子是对介于电源的一次（Primary）和二次（Secondary）电路之间的绝缘材料进行测试。 这时所有输出短接在一起。 耐压测试仪的接地探针与短接在一起的输出相连, 同时高压探针与L 和N连接（L和N短接）(参见图1) 。在hi-pot 测试期间EUT不工作。必须注意, 在进行型式测试期间, 理想的情况是先加低于规定的电压的1/2, 然后逐渐上升，并且在10 秒中达到规定电压，并且维护1 分钟。 然而，大多数测试仪器, 直接输出规定电压或使用一个电子控制线路来实现电压的爬升。 测试持续时间： 如果测试是代表认证过程的一部分, 那么测试持续时间必须是所使用的安全标准相符合。 例如,多数标准, 包括IEC 60950 , 测试持续时间是1 分钟。 但是, 当在生产线对产品进行测试, 通常对每个产品进行1 分钟hi-pot 测试是不实际的, 制造商通常会缩短测试时间, 譬如几秒钟, 但是使用更高的电压。 一个典型的经验法则是110-120% （2xU + 1000 V）, 1-2 秒。 测试持续时间和程序应该得到相关测试机构的同意。 值得注意的是, 虽然被减少的时间和增加的电压是近似, 实验和制造商的'数据表明, 每种绝缘材料有它自己的具体电压时间特征 电流设定： 现在大多数hi-pot 测试仪允许用户自行设定电流的限值。
耐压测试仪绝缘电阻测试仪基本原理与选用 作者：北京中仪来源：https://www.doczj.com/doc/4917093430.html, 耐压测试仪绝缘电阻测试仪基本原理与选用 一、耐电压测试仪 耐电压测试仪又叫电气绝缘强度试验仪或叫介质强度测试仪。将一规定交流或直流高压施加在电器带电部分和非带电部分(一般为外壳)之间以检查电器的 绝缘材料所能承受耐压能力的试验。电器在长期工作中，不仅要承受额定工作电 压的作用，还要承受操作过程中引起短时间的高于额定工作电压的过电压作用 (过电压值可能会高于额定工作电压值的好几倍)。在这些电压的作用下，电气 绝缘材料的内部结构将发生变化。当过电压强度达到某一定值时，就会使材料的 绝缘击穿，电器将不能正常运行，操作者就可能触电，危及人身安全。 1 、耐电压测试仪结构及组成 (1 )升压部分
调压变压器、升压变压器及升压部分电源接通及切断开关组成。 220V电压通过接通，切断开关加到调压变压器上调压变压器输出连接升压变 压器。用户只需调节调压器就可以控制升压变压器的输出电压。 (2 )控制部分 电流取样，时间电路、报警电路组成。控制部分当收到启动信号，仪器立即在接通升压部分电源。当收到被测回路电流超过设定值及发出声光报警立即切断 升压回路电源。当收到复位或者时间到信号后切断升压回路电源。 (3 )显示电路 显示器显示升压变压器输出电压值。显示由电流取样部分的电流值，及时间电路的时间值一般为倒计时。 (4 )以上是传统的耐电压试验仪的结构组成。随着电子技术及单片，计算 机技术飞速发展;程控耐电压测试仪这几年也发展很快，程控耐压仪与传统的耐 压仪不同之处主要是升压部分。程控耐压仪高压升压不是通过市电由调压器来调
四探针电阻率测试仪检定规程 Verification Regulation of Resistivity Measuring Instruments with FourPorope Array Method 本检定规程经国家计量局于1987年7月6日批准，并自1988年5月6日起施行。 归口单位：中国计量科学研究院 起草单位：中国计量科学研究院 本规程技术条文由起草单位负责解释。 本规程主要起草人： 鲁效明(中国计量科学研究院) 参加起草人： 张鸿祥(中国计量科学研究院) 李利保(中国计量科学研究院) 四探针电阻率测试仪检定规程 本规程适用于新生产、使用中和修理后的接触式测量范围在0.001～103Ω·cm的电阻率测试仪的检定。对某些多功能的测试或只能测方块电阻的测试仪也同样适用，方块电阻的测量范围在0.01～104Ω/□。本规程不适用于二探针、三探针和六探针以及方形探头电阻率测试仪。 一概述 电阻率测试仪是用来测量半导体材料及工艺硅片的电阻率，或扩散层及外延层方块电阻的测量 仪器。它主要由电气部分和探头部分组成，电气部分一般包括稳流源、数字电压表或电位差计、换向开关等仪器。探头部分一般包括探针架、探针头和样品台。其原理图及外形结构如图1和图2所示。
图1 1-稳流源；2-换向开关；3-标准电阻；4-探针接线；5-无热电势开关；6-数字电压表；7-被测样品 图2 1-微型计算机部分；2-电气箱部分；3-手动升降机构、探针架、探针头及样品台部分 二技术要求 1 整体方法检定电阻率测试仪的标准样片，表面应没有任何脏物，长期使用应注意定期清洗(按标准样片使用说明中规定的方法清洗)，以保持样片表面的清洁。 表1
耐压测试仪使用方法集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-

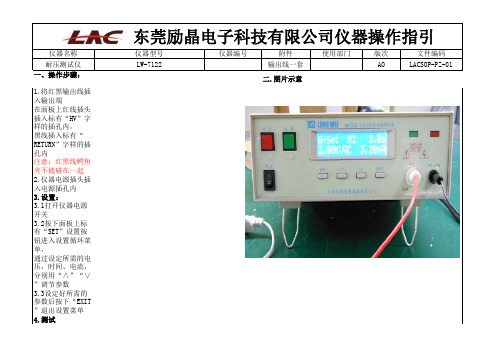

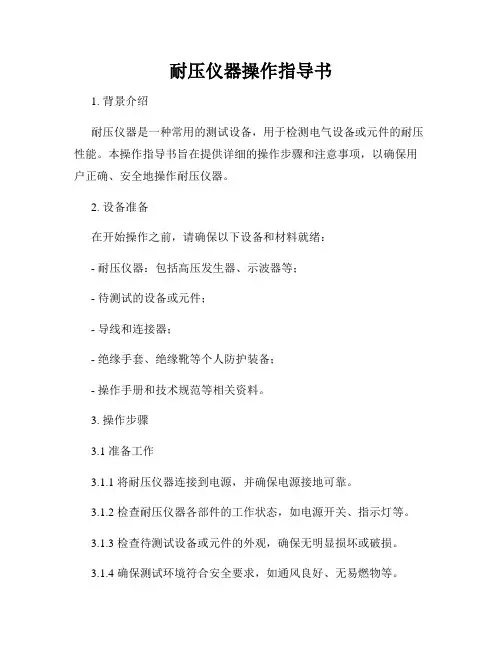

耐压测试仪使用方法 一、操作步骤 操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫。电源线必须用有可靠接地的三芯线，只有在测试灯熄灭，无高压输出状态时，才能进行被测品连接或拆卸操作。 1在确定电压表指示为“0”，测试灯熄灭状态下接被测物体，并把地线连接好。 2设定漏电流报警（击穿）所需值。 2.1按下预置开关。 2.2选择所需报警电流量程档。 2.3调节漏电流预置电位器到所需报警值（看漏电流表）。再弹起预置开关。 3手动测试： 3.1将定时开关设到“关”的位置，按下启动钮。测试灯亮，缓慢调节电压调节旋钮，将电压调到需要的值。 3.2测试完毕后，将电压调节到测试值的1/2左右位置后按复位钮，切断高压输出，测试灯灭，此时被测物为合格。 3.3如果被测物体漏电流超过预置值，则仪器自动切断输出电压，同时蜂鸣器报警、超漏指示灯亮，此时被测物为不合格。按下复位键，即可消除报警声。 4定时测试： 4.1在手动情况下不连高压棒，按下启动钮，缓慢调节输出电压至所需值。然后按复位，这时不要再动电压输出调节！ 4.2定时开关设到“开”，拨预置时间拨码盘，设定所需测试时间。 4.3按下启动钮，进入测试状态。这时有高压输出。
4.4当定时到，测试电压被切断，则被测物为合格。若漏电流过大，不到定时时间，仪器自动切断输出电压，超漏灯亮，声音报警，被测物为不合格。 5遥控测试： 5.1设定好漏电流预置值。 5.2在手动情况下不连高压棒，按下启动钮，缓慢调节输出电压至所需值。然后按复位，这时不要再动电压输出调节。 5.3遥控测附件与仪器连接好。 5.4将遥控测试棒与被测物可靠接触情况下，按下高压棒上的启动开关进行测试，如果听到报警声就马上松开。则被测物不合格，若不报警，测试所需时间，结束时松开开关。 二、注意事项 1操作者必须戴绝缘橡皮手套，脚下垫绝缘橡皮垫，以防高压电击造成生命危险。 2仪器必须可靠接地。 3连接可拆卸被测件时，必须保证高压输出为“0”及在“复位”状态。 4测试时，仪器接地端与被测体要可靠连接，严禁开路。 5切勿将输出地线与交流电源线短路，造成仪器外壳带电。 6请勿将高压输出端子与地线短路，以免发生意外。 7测试灯、超漏灯如果损坏，必须马上更换，以免误判。 8检查故障时，必须关掉电源。 9仪器空载时漏电流表头有微小起始电流，属正常。 10本仪器应避免阳光正面直射。 11本仪器应每年送到有关部门检定。
耐压测试仪使用方法 一、操作步骤 操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫。电源线必须用有可靠接地的三芯线，只有在测试灯熄灭，无高压输出状态时，才能进行被测品连接或拆卸操作。 1 在确定电压表指示为“0”，测试灯熄灭状态下接被测物体，并把地线连接好。2设定漏电流报警（击穿）所需值。 2.1按下预置开关。 2.2选择所需报警电流量程档。 2.3 调节漏电流预置电位器到所需报警值（看漏电流表）。再弹起预置开关。 3 手动测试： 3.1将定时开关设到“关”的位置，按下启动钮。测试灯亮，缓慢调节电压调节旋钮，将电压调到需要的值。 3.2测试完毕后，将电压调节到测试值的1/2左右位置后按复位钮，切断高压输出，测试灯灭，此时被测物为合格。 3.3如果被测物体漏电流超过预置值，则仪器自动切断输出电压，同时蜂鸣器报警、超漏指示灯亮，此时被测物为不合格。按下复位键，即可消除报警声。 4 定时测试： 4.1在手动情况下不连高压棒，按下启动钮，缓慢调节输出电压至所需值。然后按复位，这时不要再动电压输出调节！ 4.2定时开关设到“开”，拨预置时间拨码盘，设定所需测试时间。 4.3按下启动钮，进入测试状态。这时有高压输出。 4.4 当定时到，测试电压被切断，则被测物为合格。若漏电流过大，不到定时时间，仪器自动切断输出电压，超漏灯亮，声音报警，被测物为不合格。 5遥控测试： 5.1 设定好漏电流预置值。 5.2 在手动情况下不连高压棒，按下启动钮，缓慢调节输出电压至所需值。然后按复位，这时不要再动电压输出调节。
5.3遥控测附件与仪器连接好。 5.4将遥控测试棒与被测物可靠接触情况下，按下高压棒上的启动开关进行测试，如果听到报警声就马上松开。则被测物不合格，若不报警，测试所需时间，结束时松开开关。 二、注意事项 1操作者必须戴绝缘橡皮手套，脚下垫绝缘橡皮垫，以防高压电击造成生命危险。2仪器必须可靠接地。 3连接可拆卸被测件时，必须保证高压输出为“0”及在“复位”状态。 4 测试时，仪器接地端与被测体要可靠连接，严禁开路。 5 切勿将输出地线与交流电源线短路，造成仪器外壳带电。 6请勿将高压输出端子与地线短路，以免发生意外。 7 测试灯、超漏灯如果损坏，必须马上更换，以免误判。 8检查故障时，必须关掉电源。 9仪器空载时漏电流表头有微小起始电流，属正常。 10 本仪器应避免阳光正面直射。 11本仪器应每年送到有关部门检定。
耐压测试仪内校操作规范 1.0目的 为确保检验﹑测量和试验用的耐压测试仪能溯源至国家标准，保持其量值的准确可靠，规范内校操作，特制订本内校操作规范。 2.0范围 适用于最高输出电压为15KV的耐压测试仪，包括数字式及指针式交流（工频）﹑直流耐压测试仪﹑安全性能综合测试仪的耐压部分﹑绝缘耐压测试仪的耐压部分的首次校准﹑后续校准和使用中校准。 不适用于脉冲电压或音频电压输出的测试仪﹑电线电缆用火花机﹑电磁兼容类高压测试设备的校准。 3.0职责 3.1内校人员正确使用计量标准并负责维护、保养，使其保持良好的技术状态；保证计 量校准的原始数据和有关技术资料的完整。 3.2 计量室根据校准计划安排，通知各部门送检。 3.3 各部门负责人员将仪器送计量室校准。 4.0定义 首次校准---对从未校准过的耐压测试仪所进行的校准（通常是厂家出厂时的校准）。 后续校准---首次校准后的校准。 使用中校准---检验使用中的耐压测试仪是否符合计量检定规程的要求；是否处于良好的工作状态，使用是否正确、可靠。 绝对误差=被校指示值- 标准值 5.0内容 5.1 校准装置及要求 5.1.1 校准装置 CS2040型耐压测试仪校准装置 CS2676C型绝缘电阻测试仪（1000V，1?9999MΩ） CS2670A型耐压测试仪 (5000V, 0?20mA) 5.1.2确定以上校准用装置有经过CNAS认可的计量机构进行校准合格，并在校准有效
期内。 5.2校验环境：常温常湿。温度：（20±5）℃湿度（30~80)% 5.3 电源电压：交流220V±22V；频率：50Hz±2.5Hz。 5.4 应配备保障校准人员安全的绝缘橡胶垫。 5.5校准项目 5.5.1外观 5.5.1.1耐压测试仪面板﹑机壳或铭牌上应有以下主要标志和符号：产品名称及型 号﹑制造厂名称或商标﹑CMC标志及制造许可证编号﹑制造日期﹑出厂编号 ﹑准确度等级﹑额定输出电压及标称容量。 5.5.1.2 耐压测试仪高压输出端必须有明显的高压输出标志及其它必要的标志， 低端不接地的耐压测试仪必须有明确的标志；外壳上应配有明确的接地端 钮；各种功能开关﹑按键应灵敏可靠；应具备高压启动﹑复位键。 5.5.2 通电检查 5.5.2.1 预置功能：耐压测试仪应能预置击穿报警电流和电压持续时间，在测试过 程中应能随时调整输出电压值。 5.5.2.2 切断功能：被测件在要求的输出电压下达到预置电压持续时间内，耐压测 试仪应能自动切断输出电压。 5.5.2.3 报警功能：当电流值超过预置击穿报警电流值时，耐压测试仪能够自动切 断输出电压及电流，同时发出报警信号。 5.5.2.4 打开仪器电源进行一般性的通电操作检查，如无异常进行下一项目检查工作 5.5.3 绝缘电阻测试
WB5000系列耐压测试仪用户使用手册 杭州某某科技有限公司
提醒 感谢您购买并使用某某产品！在使用本仪器前请首先对照装箱单对产品及附件进行确认，若有不符请尽快与销售商或与公司联系，以维护您的权益！ 警告 为了保证操作人员的人身安全，在将电源线接至仪器前，应检查使用场合的电源相线、零线、保护地线是否正确连接，保护地线应可靠的与大地连接，以防机壳带静电。 警告 注意：安全！ 该测试仪会产生高压。 ●任何不正确的操作都可能导致死亡。 ●仔细阅读本说明书中的“操作警告”，避免事故的发生。 ●为了更好的使用仪器，请把说明书放在测试仪附近。
目录 第一章概要 (3) 第二章安装和准备 (6) 第三章操作警告 (8) 第四章面板描述 (13) 第五章测试前准备 (23) 第六章测试过程 (24) 第七章测试原理 (36) 第八章规范 (38) 第九章日常维护 (42)
第一章概要 1.1简要描述 WB5050/ WB5051/ WB5050A/ WB5051A是一种能在电子设备和电子部件中进行耐压测试的仪器。WB5050A/ WB5051A既能进行交流测试，又能进行直流测试；WB5050/ WB5051只能进行交流测试。
1.2特性 1.测试仪遵守主要的工业标准 本测试仪能按照相关的电气标准和条例来对电子部件进行耐压（绝缘强度）测试。 2.变压器的容量 WB5051/ WB5051A测试仪器配备了一个容量为500VA的变压器，WB5050/ WB5050A测试仪器配备了一个容量为200VA的变压器。 3.按键和开关的合理规划 为了更方便的操作，按键都放在面板上。为了方便设定上限电流，下限电流，测试时间，设置了增加键和减少键。这些键被合理的安排，结合VFD显示器，将帮助你正确有效的操作你的测试仪。 4. VFD显示器 测试仪有个彩色的真空荧光显示屏，可以清晰的显示信息：测试条件，测试状态，测量值，通过/不通过的判断结果等。 5.一个数字的电压表 本测试仪配备了一个数字电压表（±1.5FS）。可以帮助你更加方便准确的读出数据。 6.数字电流表 数字电流表可以被用来显示流过被测件的电流。 7.通过/不通过判断 当流过被测件的测量电流高于设定的上限值或低于设定的下限值时，将会产生不通过判断信号。下限判断检测功能有助于提高测试的可靠性，例如检测开路和测试线没有很好的连接。仪器对每种故障都有单独的指示器和信号输出。这将有助于我们快捷的找出故障是耐压故障还是开路或没接好故障。 8.数字定时器 定时器允许高压被加到被测件上的测试上时间，预设的范围：0.5-999秒。当定时器为ON，时间为倒计数，定时器显示剩余的测试时间。当它为OFF，时间为正计数，定时器显示损耗的测试时间。
一、制定背景 线缆测试仪主要用于测试安装成线缆或线束的电子线的交流耐电压、绝缘电阻、线缆直流电阻和线间电容，它通过自动扫描的方法，快速有效地测试各种排线的性能，达到提高工作效率和降低工作强度的目的。电子线是电器设备内部线的一种简称，线路传输主要以弱电信号为主，与强电范畴能量传输的电缆属于不同概念。线缆测试仪通过开关矩阵切换测试接点与内部测试功能，能够同时对32条电子线或更多线路的线缆进行交流耐电压、绝缘电阻、直流导通电阻及线间电容的性能测试。同时它还是一种智能仪器，可以将客户提供的样板线缆作为标准材料，与生产厂商生产的线缆进行比较，保障生产厂商的产品与客户样板参数的一致性。还能够进行测试数据的统计和 汇总，对每条线缆测试情况进行分析，供品管部门作为生产质量的参考。线缆测试仪在电脑线缆、信息外设、通信终端、智能仪器等生产厂商中得到广泛应用。 随着IT 产业的发展，线缆测试仪在国内外已经生产和使用了十几年，我国暂时没有相关的国家检定规程或校准规范，导致线缆测试仪的校准无法可依，各地在检定项目、校准方法、标准器的要求及技术要求等方面不能统一，不够规范和完善。针对上述原因，为满足计量溯源和市场的需求，我院起草的JJF1457 -2014《线缆测试仪校准规范》于2014年4月21日经国家质检总局批准发布，并自2014年7月21日正式实施。 二、制定依据与适用范围JJF 1457 -2014 编制时依据了 国家计量技术规范JJF1001-2011《通用计量术语及定义》 ， JJF 1059.1-2012 《测量不确定度评定与表示》、JJF1071-20 10《国家计量校准规范编写规则》， 参考了JJG690-2003《高绝缘电阻测量仪(高阻计)检定规程》 、JJG795-2004《耐电压测试仪检定规程》、JJG 1005-2005《电子式绝缘电阻表检定规程》、UL758-2006REV.12 :2013 Appliance Wiring Material 等标准文件，分别选取多个厂家型号的仪器进行计量性能实验，确定校准项目及技术指标。 线缆(线束)直流及低频等效电路如图1 所示，其中， L1 、L2为两条平行传输导线， R1、R2分别为L1 和L2的导通电阻， R3 为L1和L2之间的绝缘电阻， C1为L1 和L2的线间电容。 依照UL 1581 及UL 758 标准， 何洪波 李春龙 叶峻江 JJF1457-2014《线缆测试仪校准规范》解读 重庆仪器校准：ｗｗｗ．ｃｑｓｔｙｑ．ｃｏｍ 重庆仪器校准：ｗｗｗ．ｃｑｓｔｙｑ．ｃｏｍ 重庆仪器校准：ｗｗｗ．ｃｑｓｔｙｑ．ｃｏｍ
膜盒压力表检定规程 1 范围 本规程适用于压力表、真空表和压力表，及带有继电器接点输出并可进行位式控制的膜盒压力表、真空表和压力表真空表（以下简称仪表）的首次检定、后续检定和使用中检验。 2 概述 仪表主要用于气体介质的微压测量，还可进行二位调节（单限报警）或三位调节（双限报警）。 膜盒压力表的工作原理是在被测气体介质压力作用下，膜盒发生弹性变形，膜盒的自由端产生位移，由拉杆带动传动机构使指针轴偏转，指针在刻度标尺上指示出压力量值。 膜盒压力表按外型一般分为：水平矩形、垂直矩形、圆形。 3 计量性能要求 3.1 仪表的准确度等级和最大允许误差 仪表的准确度等级和最大允许误差及其关系见表1。 表1 3.2 零位误差 当仪表的膜盒内腔与大气相通时： a）矩形仪表的指针偏离零分度线的位置应不大于仪表的允许误差限的绝对值。 b) 圆形压力表和真空表的指针应紧靠止销并压住零分度线，圆形压力真空表的指针应 位于零分度线内。 3.3 示值误差 在测量范围内，仪表示值误差应不大于表1所规定的允许误差限。 3.4 -回程误差 在测量范围内，仪表的回程误差应不大于表1所规定的允许误差限的绝对值。 3.5 轻敲位移 在测量范围内，轻敲仪表表壳后，指针示值变动量应不大于表1所规定的允许误差绝对值的1/2。 3.6 指针偏转平稳性 在测量范围内，指针偏转应平稳，无跳动和卡住现象。 3.7 其他要求 3.7.1 电接点仪表的设定点偏差和切换差应符合表2规定。 表2 3.7.2 设定范围 仪表的设定范围应在测量范围上限的（5~95）%之间，上、下限设定指针之间的最大范围不应小于测量范围的60%，最大范围不大于测量范围的5%。 3.7.2 绝缘电阻 仪表的绝缘电阻应不小于20MΩ。
History of Revision修订历史 Countersignature会签
1. 目的 本作业规范的目的是规定WB2672A 耐电压测试仪测试产品之耐电压性能是否符合要求。 2. 范围 凡需做耐电压测试之产品均适应 3．内容 3.1 WB2672A 耐电压测试仪面板说明（见图1） 3.2 操作前准备 3.2.1操作人员应手带绝缘橡皮手套，脚下垫绝缘皮垫以防电击危险。 3.2.2首先必须检查仪器是否接地良好。如接地不良，当输出端短路时，仪器外壳会带高压，如操作人员接触外壳时将会有电击危险 3.2.3把仪器的地线端与被测物体的接地端相连并接触良好，若接触不良，则被测物体将带有高压的危险 3.3 仪器操作： 3.3.1 将功能选择开关置于“测试”，并把电压调零，然后再开机 3.3.2 在仪器电压显示“0”、“测试”的灯不亮的情况下，先用接地端的黑色测试线连接到被测物，然后再连接高压测试线。 3.3.3 漏电流设置根据被测物要求的漏电流参考值，通过“预置调节”来调节漏电流范围。 3.3.4测试过程可以选用倒计时定时控制（1～99S ）、人工手动控制、高压棒控制三种 图1 时间设置 时间显示 漏电流显示 电压显示 告警指示 预置漏电流调节 预置、测试转换 定时开关 漏电流显示范围 电源开关 启动开关 复位开关 电压调节 高压线 接地线 遥控线
3.3. 4.1定时测试： A. 在连接被测之前将“时间设置”预设好时间，按下“定时按钮”。 B. 按下“启动”按钮，此时测试灯“亮”，然后用“电压调节旋钮”设定测试电压，再按下“复位”按钮，切断输出。 C．将接地线夹在L和N线端，高压线夹在G线端，见图2。 D.按下“启动”按钮开始测试，如果被测物内流过的电流小于漏电流的设定值，直到所需测试的时间完毕，测试电压会自动切断，被测物通过测试。 E.如果被测物内流过的电流大于漏电电流的设定值，则仪器会立即切断输出电压，并会蜂鸣报警和指示灯闪烁告之。 3.3. 4.2 高压棒测试 A. 在遥控线和高压线插入之前按下“启动”按钮，此时测试灯“亮”，然后用“电压调节旋钮”设定测试电压，再按下“复位”按钮，切断输出。 B.插上接地线另一端夹在L和N线端，然后插上控制线和高压线。 C.手持高压棒手柄将高压棒触头接触产品外壳。 D．按下高压棒“启动”按钮开始测试，如果被测物内流过的电流小于漏电流的设定值，直到所需测试的时间完毕，测试电压会自动切断，被测物通过测试。 E.如果被测物内流过的电流大于漏电电流的设定值，则仪器会立即切断输出电压，并会蜂鸣报警和指示灯闪烁告之。见图2 注意接地线必须夹在L和N线上以免漏电造成内部元器件损坏 图2
