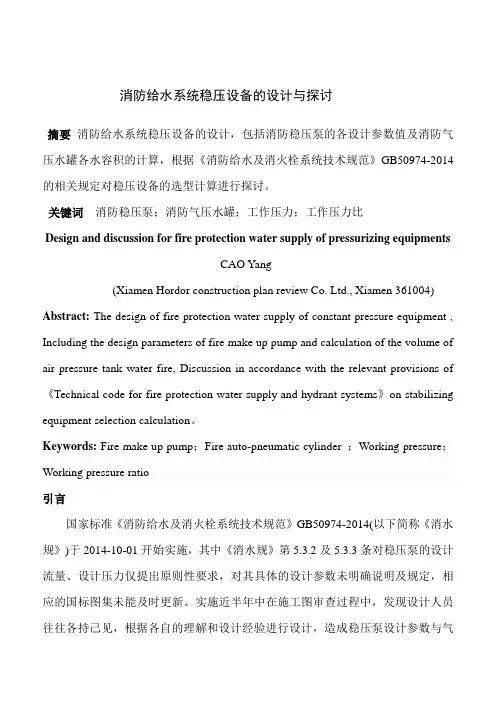

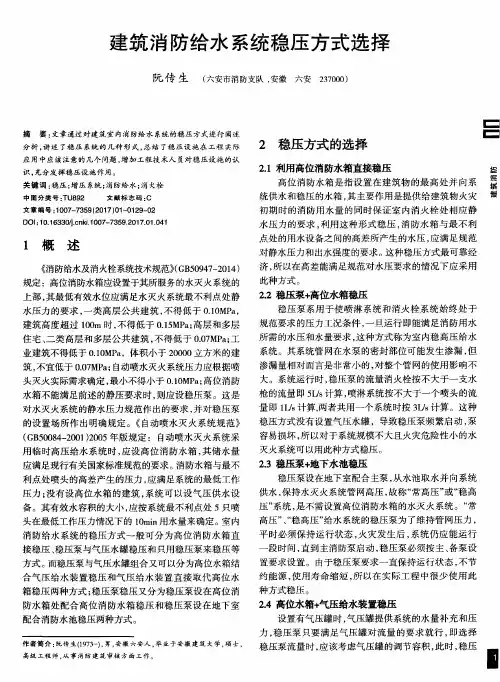

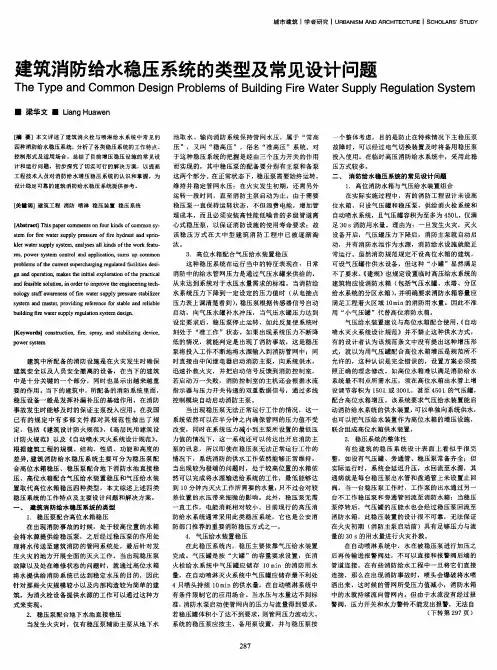

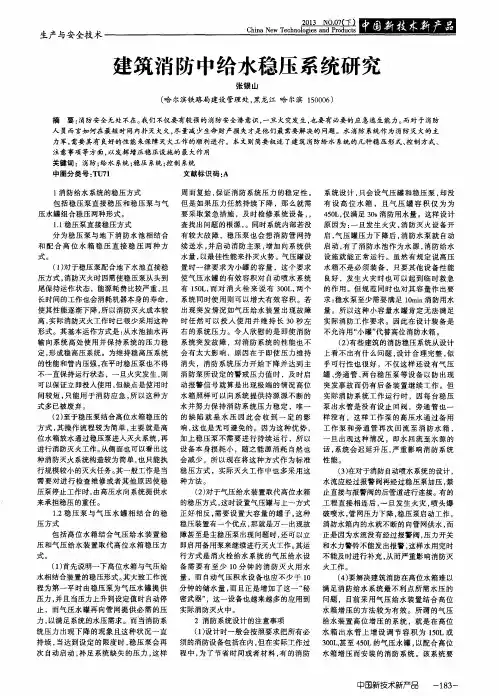

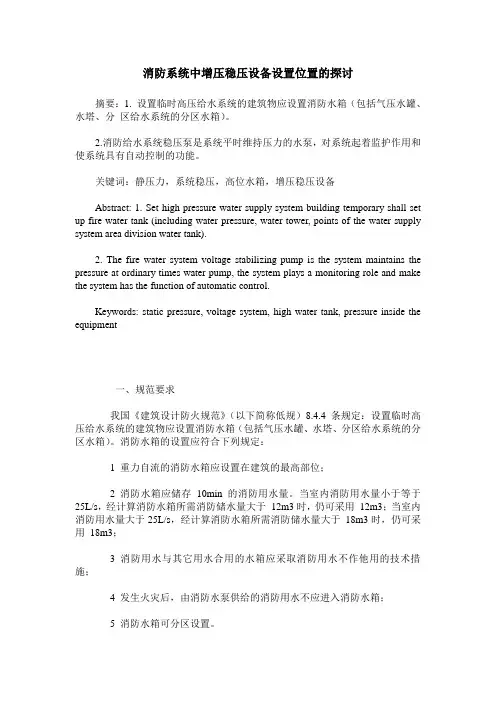

建筑消防给水稳压系统
中图分类号：tn313文献标识码： a 文章编号：
摘要:本文对建筑消防给水系统的几种稳压方式进行了阐述，分析了稳压系统的控制形式，总结了增压稳压设施在实际应用中应该注意的问题，以提高工程技术人员对增压稳压设施的认识，充分发挥增压稳压设施的作用。
abstract: in this paper, the architecture of the system on the fire water system several way to carry on the elaboration, analyzes the control voltage system forms, summarizes the pressurization voltage stabilizing facilities in the actual application of the problem that should be paid attention to improve engineering and technical personnel to the understanding of the voltage pressurization facilities, give full play to the role of boosting voltage stabilizing facilities.
0 引言
水消防系统的稳压方式分为稳压泵直接稳压方式和稳压泵与气压水罐配合稳压方式。其中稳压泵直接稳压又分为稳压泵配合高位水箱稳压和稳压泵配合地下消防水池直接稳压两种；稳压泵与气压水罐组合系统又分为高位水箱配合气压给水装置稳压和气压给水
装置取代
文件编号：TP-AR-L1372 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives. （示范文本） 编订：_______________ 审核：_______________ 单位：_______________ 高层民用建筑消防给水的设计(正式版)
高层民用建筑消防给水的设计(正式 版) 使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 一、室外消火栓数量的确定 《高规》第7.3.6规定：“室外消火栓的数量应 按本规范第7.2.2条规定的室外消火栓用水量经计算 确定，每个消火栓的用水量应为10－15l/s”，但是 《高规》的《条文说明》是这样解释：“室外消火栓 的数量应保证供应建筑物需要的灭火用水量，其中包 括室内、室外两部分”，笔者认为《条文说明》的解 释超越了《高规》的规定。室外消火栓是室外消防用 水取水口，理应按室外管网来考虑。可以想象得到， 室外管网供水流量一旦确定，即使设置再多的室外消
火栓，其室外消火栓所能取到的水量的总和也就是室外管供水总量。当设计把室消防用水储存在室内消防水池时，室外管网一般就按室外消防用水量来确定，因此室外消火栓的数量应按室外消防用水量经计算来确定，但是《高规》第7.4.5.3规定“水泵接合器应设在室外便于消防车使用的地点，距室外消火栓或消防水池的距离宜为15－40米”。从这个规定可以看出，水泵接合器的15－40米范围内在一般情况下要设置室外消火栓。因此，在工程设计中，在布置水泵接合器时，要考虑其相对集中，以利于与经计算的室外消火栓数量对应，一旦设计中有较多的室内消防系统需要较多水尖接合器，且分散布置时，则需要适当增设“额外”的室外消火栓。 二、水泵接合器数量的确定 众所周知，水泵接合器的主要用途是当室内消防
高层建筑给水系统的几种方式 十层的民用建筑至少在30米，即使以24米的公用建筑计算，市政管网的压力肯定需要二次加压才能满足要求，不存在直接供水的可能。但是，根据建筑的高度、管道的承压能力、用水器具的压力要求，又可以分为以下几种方式。 （1）分区减压系统这种系统目前可以说是最受欢迎的，因为减压阀的价格已经降到3000元/件左右，相比而言，管材和安装工程量以及系统得维护难度等均大幅度下降，其经济效率大大提高。系统的组成方式为：、生活水池、水泵、主管道、直接入户管、减压阀、阀后入户管等。目前的高层或小高层采用这种方式的很多。系统原理：一般由建筑地下室的泵房进行一次性集中加压，高压水沿主干管送至建筑上部用户，并满足要求；但是对于建筑下部的用户水压过高，则需要进行集中减压（减压阀组），再送至用户。缺点就是减压区的水头损失大，水泵功耗较大。 1 高层建筑给水方式的选择 选择给水方式是高层建筑给水系统设计的关键，它直接关系到给水系统的使用和工程造价。对于高层建筑，城市给水管网的水压一般不能满足高区部分生活用水的要求，绝大多数采用分区给水方式，即低区部分直接由城市给水管网供水，高区部分由水泵加压供水。 高区部分可以采用的分区给水方式有：高位水箱给水方式；变频调速水泵给水方式或气压罐给水方式。目前绝
大多数高层建筑采用高位水箱给水方式。 高位水箱给水方式可根据《规范》要求采用高位水箱减压给水方式、高位水箱并联给水方式和高位水箱串联给水方式，或者根据具体情况采用几种给水方式的结合。其中高位水箱减压给水方式利用减压水箱和减压阀减压，而减压阀占地面积小，不影响水质，无噪声，国内减压阀产品质量逐渐提高，性能可靠，故采用减压阀减压方式的日渐增多。 2 给水减压阀的应用 随着我国建筑给排水科技的发展，近十余年来各种类型进口和国内自行研制的给水减压阀已在高层建筑乃至超高层建筑给水系统中得到广泛应用。实践表明：应用减压阀的给水减压保障系统与传统的中间水箱减压系统相比，有占用空间小、技术特性稳定、压力比调节灵活、使用寿命长、维护管理便捷等优点。但如何保障高层建筑减压阀给水系统的正常工作，使高层建筑用户获得良好的供用水环境，并确保楼宇内消防灭火设施(消火栓、喷洒)遇警显效的作用，离不开对减压阀给水系统科学有序的维护管理。下面结合实际工作经验，对高层建筑给水系统中减压阀的使用及维护管理谈一些体会。 2．1 1用1备的减压阀组应定期轮换工作。大部分高层建筑生活给水减压保障系统，是以给水竖向分区设置的，一般设在每一给水分区总管上。考虑到众多用户的用水
建筑给排水系统设计方法和步骤 1．根据建筑物的性质及给定的设计依据。确定室内与室外的给排水方案。 2．在建筑图上布置给排水立管位置。(原则：沿柱、墙角、墙面布置）布置给水干管位置。 3．在建筑图中从给水立管引水到各用水点。从各用水点将排水引入排水立管。 4．在建筑图上布置消火栓箱、消防立管、水平干管及连接消防栓管道和连接消防水泵接合器；消防水箱；消防水泵出水管。 5．绘制给水、消防管网的总系统图和排水、雨水系统图；绘制给排水详图。 6．确定最不利点的配水点及最不利点消火栓。 7．绘制计算简图——总系统图，删去部分连接管。（使得环状管网变成枝状管网计算） 8．确定计算管路，进行管段编号和确定管段流量。 9．列表进行水力计算: 10．确定系统的总水压：H=△Z+∑h+hч 11．排水(雨水)管径按最小管径法和负荷流量法(负荷面积法)查表确定。最后将计算结果标注于图纸上。並按规定布置灭火器。 12．选择生活及消防水泵，满足：Qp>Qx;Hp>H 并使工作点落在高效区内。 13．确定生活及消防水箱容积Vx=10min的室内消防水量（住宅≥6立方米；一般高层≥12立方米；大于50米的高层≥18立方米）並绘制水箱配管图。 14．确定消防水箱的高度（可提供给土建参考）若水箱出口到最不利点消火栓出口高差（高层＜7m；超高层＜15m）需要增设加压稳压设备（泵）。 消火栓系统Q≤5L/S,H——满足最不利点消火栓的灭火要求； 自喷系统Q≤1L/S， H——满足最不利点喷头出水要求。
15．确定生活水池容积；消防水池容积V=(Q内+Q外) X T 並绘制水池配管图 注：Q内—室内消防水量 Q外—室外消防水量 T—火灾持续时间 16．作水泵房工艺设计：①作平面布置②绘制管路系统图③统计材料表④写设计说明 17．整理设计图纸，统计总材料表，编写给排水工程设计说明及图纸目录。 18．整理设计计算说明书。 相关规范：《建筑给排水设计规范》；《建筑设计防火规范》
第4章 建筑消防给水 4-1消火栓给水系统及布置 低层建筑：扑救初期火灾 高层建筑：满足自救需要 一. 设置原则 执行国家《建筑设计防火规范》，《高层民用建筑设计防火规范》。例：第8.4.1条第4款：超过七层的单元式住宅，超过六层的塔式住宅、通廊式住宅、底层设有商业网点的单元式住宅。(应设室内消防给水) 二. 建筑内消火拴给水系统组成、组件及类型 (一) 组成及组件 水枪、水龙带、消火拴、消防水喉、消防通道、水箱、消防水泵接合器、增压设备和水源。 1.水枪 喷嘴口径：φ13，φ16，φ19mm 与水龙带接口：用快速螺母连接。 2. 水龙带 DN50mm ，DN65mm 麻质：抗折叠，质轻，水流阻力大 q xh ≤3l/s ，φ16,DN50 橡胶：易老化，质重，水流阻力小 q xh ＞3l/s ，φ16，19，DN65 3.消火拴 内扣式快速连接螺母+球形阀，单出口、双出口 DN65，DN50 4.消防水喉——小口径拴 25mm ，喷嘴，φ6~8mm ，L=20，25，30m 工作压力：106Pa=103kPa=1MPa=10kg/cm 2 爆破压力：3×106Pa=3MPa=30kg/cm 2 5’屋顶检验用拴 5. 消火拴箱——玻璃门 内置：消火拴、水枪、水龙带、水喉、消防报警及启泵装置 设置：承重墙，明、暗、半暗 6.消防水泵接合器 作用：一端接室内消防管网，另一端可供消防车加压供水 组成：闸门、安全阀、止回阀 形式：地面、地下、墙壁式 设置点：便于消防车接管供水地点；周围有15~40m 范围内***水池。 7.消防给水管网 环状，立管不变径。低层可生活+消防，高层 独立 8.消防贮水设备及加压设备、水源 初期火灾用水(10分钟)水箱，气压给水装置 火灾连续用水 水池 可与生活贮水合用，但存不动用措施 消防水泵 水源 (二) 类型 1. 不设消防水箱及水泵的消火拴给水系统 DN
一、建筑物消防给水系统设计的主要任务 确定建筑的消防用水量、合理布局系统管网和消火栓、确定消火栓配水管最低压力和最小管径以及消火栓的最低给水流量、选择消防泵、配置建筑物消防水箱和消防水池等。 二、建筑的消防给水和灭火设施设计 （一）、建筑的消防给水和灭火设施设计的原则 在设计建筑的消防给水和灭火设施时，应充分考虑各种因素，特别是建筑物的火灾危险性、建筑高度和使用人员的数量与特性，使之既保证建筑消防安全，快速控火灭火，又节约投资，合理设置。 （二）、消防给水系统和灭火设施设计 消防给水系统完善与否，直接影响火灾扑救的效果。设计消防给水系统，应确保消防给水条件较好，水量、水压有保障。 1、室外消防给水系统分类 室外消防给水系统按管网内的水压一般可分为高压、临时高压、低压消防给水系统三种。 高压：高压消防给水系统是指管网内经常保持足够的压力和消防用水量，火场上不需要使用消防车或其他移动式水泵等消防设备加压，直接由消火栓接出水带就可满足水枪出水灭火要求的给水系统。当建筑高度大于24m时，则立足于室内消防设备扑救火灾。水枪在任何建筑物的最高处时，水枪的充实水柱仍不小于10m； 临时高压：给水管道内平时水压不高，在水泵站(房)内设有消防水泵，当接到火警时，启动消防水泵使管网内的压力达到高压给水系统水压要求的给水系统。采用屋顶消防水池、消防水泵和稳压设施等组成的给水系统以及气压给水装置，采用变频调速水泵恒压供水的生活(生产)和消防合用给水系统均为临时高压消防给水系统。水枪在任何建筑物的最高处时，水枪的充实水柱仍不小于10m； 低压：灭火时所需水压和流量要由消防车或其他移动式消防泵加压提供的给水系统。一般建筑内的生产、生活和消防合用给水系统多采用这种系统。最不利点消火栓的压力不应小于0.1MPa。（通常，火场上一辆消防车占用一个消火栓，按一辆消防车出2支水枪，每支水枪的平均流量为5L／s计算，2支水枪的出水量约为10L／s。当流量为10L／s、直径65mm的麻质水带长度为20m时，其水头损失为8.6m水柱。消火栓与消防车水罐人口的标高差约为1.5m。两者合计约为10m水柱。因此，最不利点消火栓的压力不应小于0.1MPa。） 2、管道流速 为防止消防用水时形成的水锤损坏管网或其他用水设备，对消火栓给水管道内的水流速度作了一定限制，消火栓给水系统流速不宜大于2.5m/s;自动喷水灭火系统的管道流速，不宜超过5.0m/s（应保证任意作用面积内的平均喷水强度），特殊情况下可控制在10m/s以下。但不应大于10m/s。
安全管理编号：LX-FS-A84214 高层民用建筑消防给水的设计 In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or activity reaches the specified standard 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
高层民用建筑消防给水的设计 使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 一、室外消火栓数量的确定 《高规》第7.3.6规定：“室外消火栓的数量应按本规范第7.2.2条规定的室外消火栓用水量经计算确定，每个消火栓的用水量应为10－15l/s”，但是《高规》的《条文说明》是这样解释：“室外消火栓的数量应保证供应建筑物需要的灭火用水量，其中包括室内、室外两部分”，笔者认为《条文说明》的解释超越了《高规》的规定。室外消火栓是室外消防用水取水口，理应按室外管网来考虑。可以想象得到，室外管网供水流量一旦确定，即使设置再多的室外消火栓，其室外消火栓所能取到的水量的总和也就是室

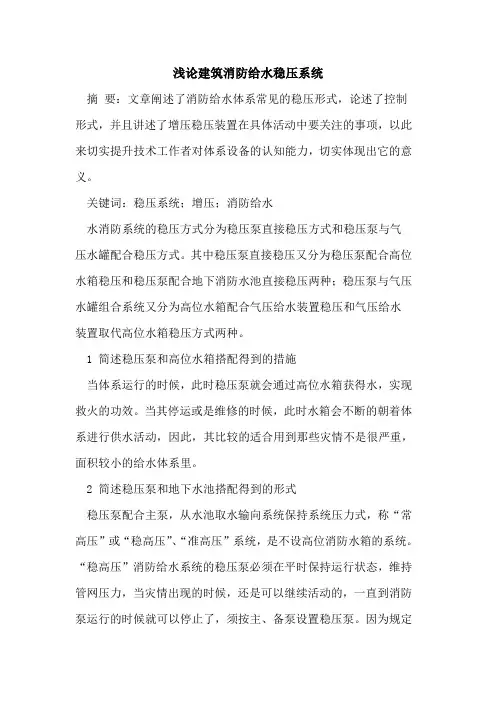

浅析建筑消防给水稳压系统 摘要：对建筑消防给水系统的几种稳压方式进行了阐述，分析了稳压系统的控制形式，总结了增压稳压设施在实际应用中应该注意的问题，以提高工程技术人员对增压稳压设施的认识，充分发挥增压稳压设施的作用。 关键词：稳压系统；增压；消防给水 0 引言 水消防系统的稳压方式分为稳压泵直接稳压方式和稳压泵与气压水罐配合稳压方式。其中稳压泵直接稳压又分为稳压泵配合高位水箱稳压和稳压泵配合地下消防水池直接稳压两种；稳压泵与气压水罐组合系统又分为高位水箱配合气压给水装置稳压和气压给水装置取代高位水箱稳压方式两种。 1 稳压泵配合高位水箱稳压方式 系统工作时，稳压泵从高位水箱取水升压后输入系统，进行灭火。稳压泵停止运行或者检修时，由高位水箱向系统供水稳压，所以对于火灾危险性不大及系统规模不大的消火栓给水系统可以采用此种方式。 2 稳压泵配合地下水池直接稳压方式 稳压泵配合主泵，从水池取水输向系统保持系统压力式，称“常高压”或“稳高压”、“准高压”系统，是不设高位消防水箱的系统。“稳高压”消防给水系统的稳压泵必须在平时保持运行状态，维持管网压力，在火灾发生时，仍应能运行一段时间，直至主消防泵启动时为止，须按主、备泵设置稳压泵。由于需要稳压泵一直保持运行状态，浪费能源，而且对稳压泵长期处于工作状态，对其使用寿命有很高要求，所以工程中此种方式已不使用。 3 高位水箱配合气压给水装置稳压方式 其气压罐均按“小罐”的容量要求设置，气压水罐的有效容积对于消火栓系统来说为300L，对于自动喷水系统来说为150L，若两种系统合用则为450L。这一类气压给水装置在稳压泵故障时，仍能在30s内维持系统压力。而且可在系统工作压力降至主消防泵设定压力时及时发生启动主消防泵的信号，因此稳压泵故障对系统供水安全影响是不大的，即使在极端的情况下，高位水箱仍能担负向系统供水的任务，只是系统最不利位置的水压受到影响而已。这种方式的工作流程大概为：气压水罐的压力由稳压泵提供，当气压水罐压力达到设定要求后，稳压泵停止，平时管网压力由气压水罐提供，满足系统的水压水量要求。当系统压力下降到一定设定的程度后，稳压泵启动，将系统压力补足后再停止。如此反复使系统时刻处于“准工作”状态。若系统压力持续下降，则判断为火灾（此时喷头爆破或消防水枪射水），稳压泵持续向消防管网供水，同时启动消防泵房的消防主泵，向系统供水，实现对火灾的扑救。这种方式稳压泵不需要一直工作，电费支出也比较小。此种方式为现行设计中最
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 高层民用建筑消防给水的设计 (2021年)
高层民用建筑消防给水的设计(2021年)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 一、室外消火栓数量的确定 《高规》第7.3.6规定：“室外消火栓的数量应按本规范第7.2.2条规定的室外消火栓用水量经计算确定，每个消火栓的用水量应为10－15l/s”，但是《高规》的《条文说明》是这样解释：“室外消火栓的数量应保证供应建筑物需要的灭火用水量，其中包括室内、室外两部分”，笔者认为《条文说明》的解释超越了《高规》的规定。室外消火栓是室外消防用水取水口，理应按室外管网来考虑。可以想象得到，室外管网供水流量一旦确定，即使设置再多的室外消火栓，其室外消火栓所能取到的水量的总和也就是室外管供水总量。当设计把室消防用水储存在室内消防水池时，室外管网一般就按室外消防用水量来确定，因此室外消火栓的数量应按室外消防用水量经计算来确定，但是《高规》第7.4.5.3规定“水泵接合器应设在室外便于消防车使用的地点，距室外消火栓或消防水池的距离宜为15－40米”。从这个规定可以看出，水泵接合器的15－40米范围内在一般情况下要设置室
摘要：通过高层建筑生活给水系统各种给水方式的分析比较，认为根据具体情况采用高位水箱减压给水方式或几种给水方式的结合在目前是比较经济合理的给水方式。 关键词：高层建筑给水方式减压给水 选择给水方式是高层建筑生活给水系统设计的关键，它直接关系到生活给水系统的使用和工程造价。对于高层建筑，城市给水管网的水压一般不能满足高区部分生活用水的要求，绝大多数采用分区给水方式，即低区部分直按由城市给水管网供水，高区部分由水泵加压供水。就目前我国城市给水状况而言，水压一般可满足建筑五～六层的生活用水要求，高区部分的供水应根据具体情况确定。《建筑给水排水设计规范》（gbj15－88）（以下简称《规范》）第2.3.4条规定：“高层建筑生活给水系统的竖向分区，应根据使用要求、材料设备性能、维修管理、建筑物层数等条件，结合利用室外给水管网的水压合理确定。分区最低卫生器具配水点处的静水压，住宅、旅馆、医院宜为300～350kpa；办公楼宜为350～450kpa。”因此，根据《规范》规定的分区给水静水压，兼顾消防给水系统的给水方式，高层建筑生活给水系统高区部分应进行合理的竖向分区。高区部分可以采用的分区给水方式有：高位水箱给水方式；变频调速水泵给水方式或气压罐给水方式。《高层民用建筑设计防火规范》（gb50045－95）第7.4.7条规定：“采用高压给水系统时，可不设高位消防水箱。当采用临时高压给水系统时，应设高位消防水箱……。”我国目前消防给水系统中临时高压制居多，一般高层建筑都设有高位消防水箱。在高位水箱有效容积增加不多的情况下，生活贮水与消防贮水同时贮存于一个水箱中，这既经济又便于管理。高位水箱具有稳压作用，使冷热水系统水压保持平衡，方便洗浴。变频调速水泵不能满足消防贮水量，存在小流量和零流量供水问题，同时变频控制股价格较高，在高层建筑中采用较少。气压罐给水方式的主要缺点是气压罐调节容积小，同样存在不能满足消防贮水的问题，一般作为消防给水系统中的经常性增压设备，对于高层建筑生活给水一般用于少数楼层水压不足时的增压。由于以上诸多原因，目前绝大多数高层建筑采用高位水箱给水方式，尽管高位水箱存在增加建筑荷载和防止生活用水受到二次污染的问题。高位水箱给水方式可根据《规范》要求采用高位水箱减压给水方式、高位水箱并联给水方式或高位水箱串联给水方式，或者根据具体情况采用几种给水方式的结合。其中高位水箱减压给水方式利用减压水箱和减压阀减压。减压水箱占用一定的建筑面积，并且增加了防止生活用水二次污染的困难，有噪音影响。减压阀造价虽然较高，但占地面积大大减小，不影响水质而且无噪声，国内减压阀产品质量提高，性能可靠，故采用减压阀减压方式的日渐增多。高位水箱给水方式在实际应用中可以按以下情况考虑。1、建筑高度50m左右的高层建筑，高区部分可采用贮水池——水泵——屋顶水箱——减压阀给水方式。如果低区部分对供水安全要求较高，可以直接从屋顶水箱引下一根立管至低区管网，该立管上设电动阀门和减压阀，平时电动阀门关闭，在城市给水管网停止供水时打开电动阀门向低区供水。如图1所示。此方式供水安全可靠，充分利用了城市管网的水压，节省能源。这种方式普遍采用。2、建筑高度50～80m左右的高层建筑，高区部分可采用贮水池——水屋顶水箱——减压阀给水方式（见图2）或高位水箱并联给水方式（见图3）。并联给水方式各分区为独立的给水系统，供水安全可靠，水泵集中布置，便了管理维护，运行动力费川省。但走必须设水泵——水箱两套设备，增加了水泵和水箱占用的建筑面积，造价增大，这在大城市尤为显著。减压阀给水方式系统简单，设备费用少，占地面积小，管理维护方便。但是其供水安全性比并联给水较差，运行动力费用较高。目前我国各地供电情况逐步改善，电费比较适中，采用高位水箱分区减压给水方式具有较大优越性。这种情况病区部分有两个分区。此种方式应用较多。如由重庆建筑大学设计的重庆医科大学附属第一医院外科大楼，总建筑面积 37756m2，地下有两层，地上有二十三层，建筑高度 89.1m。生活给水系统采用分区给水方式，四层及四层以下由城市管网直接供水，五层及五层以上由贮水池——水泵—
一、选择题 1、消防水池的容量确定，以下叙述哪条正确？（ A ） A. 当市政给水管网能保证室外消防给水设计流量时，应满足在火灾延续时间内室内消防用水量的要求； B. 当市政给水管网不能保证室外消防给水设计流量时，应满足在火灾延续时间内室内外消防用水量的要求； C. 当市政给水管网不能保证室外消防给水设计流量时，应满足在火灾延续时间内室外消防用水量的要求； D. 当市政给水管网能保证室外消防给水设计流量时，应满足在火灾延续时间内自动消防水量的总和。 2、消防水池的给水管应根据其有效容积和补水时间确定，补水时间不宜大于（ C ）。 A. 12h B. 24h C. 48h D.96h 3、高层建筑并联消防分区给水系统中，水泵接合器可如下设置（ B ）A．独立设置一个 B. 分区设置 C．环状设置 D.根据具体情况 4、高层建筑消防立管的最小管径为（ B ）A．50mm B.100mm C．75mm D.150mm 5、高层建筑中消火栓给水管道系统（ A ），且消火栓给水立管管径应（）。A．应独立设置；不小于100mm B．可与生活给水管道合用；不小于50mm C．应独立设置；不小于50mm D．可与生活给水管道合用；不小于100mm。 6、高层建筑消防给水管网，应布置成（ C ）；进行水力计算时，应按（）计算。 A．环状管网、环状管网； B．枝状管网、枝状管网； C．环状管网、枝状管网； D．枝状管网、环状管网。 7、室内消火栓栓口处的静水压力应不超过（ A ）MPa ，如超过时，应采用分区给水系统。消火栓栓口处的出水压力超过（）MPa 时，应有减压设施。A．1.0、0.50； B．1.2、0.70； C．1.2、0.50； D．1.0、0.70 。 8、临时高压消防给水系统的高位消防水箱的有效容积，一类高层公共建筑不应小于（C）m3，多层公共建筑、二类高层公共建筑和一类高层居住建筑不应小于（）m3，二类高层住宅不应小于（）m3。 A．50、18、12； B．18、12、6； C．36、18、12； D．36、18、6。 9、消火栓系统消防给水管道的水流速度，不宜大于（ B ）m/s；自动喷洒灭火系统给水管道的水流速度，不宜大于（）m/s，但在个别情况下，配水支管的流速可以大一些，但不宜大于（）m/s。 A．2.5、10、15； B．2.5、5.0、10.0； C．5、5.0、10.0； D．5、2.5、5.0 。 10、高层建筑消防给水系统应采取防超压措施，以下哪一项措施是错误的？（ A ) A．多台水泵并联运行； B．选用流量－扬程曲线平的消防水泵； C．提高管道和附件承压能力； D．增大竖向分区给水压力值。 11、高位消防水箱的设置位置高度，一类高层民用公共建筑不应低于（ C ）MPa。 A．0.05； B．0.07； C．0.10； D．0.15 12、同一建筑物内应采用统一规格的消火栓、水枪和水带。每根水带的长度不应超过（ C ）m ; A．15； B．20； C．25； D．30 13、湿式报警阀组包括（ b ） ①湿式报警阀②水流指示器③水力警铃④压力开关⑤延迟器
辽宁工程技术大学课程设计说明书 课程名称建筑给水排水工程 院（系）建筑工程学院建筑环境与设备工程系 专业建筑环境与设备工程 姓名郭书伯 学号1123020106 起讫日期2014年6月6日至2014年6月19日 指导教师王显军 2014 年 6月 18 日
吉林长春某高层商住楼消防给水设计 根据《高层民用建筑设计防火规范》和《自动喷水灭火系统设计规范》规定，本建筑为高层商住楼，其高度大于24m 的公共建筑，每层建筑面积超过1000m2的综合楼属于二类高层建筑。需要设置室内消火栓给水系统、室外消火栓给水系统及自动喷水灭火系统。其消防用水总量应按同时开启这三个系统所需用水量之和计算。 由资料得，本建筑半地下层的防火等级为一级，并分成五个防火分区，每个防火分区的面积不大于500m2；地上部分建筑的防火等级为二级，且每层为一个防火分区，每个防火分区的面积不大于2500m2。 1消火栓系统用水量 高层建筑的消防用水量标准与建筑的性质、高度、空间大小、可燃物数量、燃烧面积、火灾蔓延的速度、室内人员情况及经济损失等因素有关。 本建筑为商务综合楼，属于办公楼等公用建筑，其使用功能复杂，室内设备价值较高；尤其市场、商铺人流密集，火灾危险性大，消防用水量大些。所以按高层民用建筑消火栓给水系统的消防用水量计算，用水量应满足下表的要求： 表2-1 消防用水量 2室内消火栓系统 2.1消火栓系统给水方式及系统组成 根据《高层民用建筑设计防火规范》规定：当消火栓的栓口静水压力大于0.8MPa 时，应进行竖向分区；栓口出水压力大于0.5MPa 时，消火栓应设减压装置。本建筑高度为54.7m ，最低处消火栓栓口处的位置标高为－1.5m ，显然，该点的静水压力小于0.8MPa ，所以本建筑的室内消火栓给水系统不需要进行竖向分区。 本建筑设计为临时高于给水系统，需设水池、水泵、高位水箱。火灾时，前十分钟由高位水箱供水,十分钟后由高压消防泵向管网系统供水灭火。为了灭火 建筑类别 建筑高度 /m 消火栓用水量/L ·s-1 室外 室内 每根竖管最小流量/L ·s-1 每支水枪最小流量/L ·s-1 办公楼 ≤50m 20 30 15 5
室内外消防给水系统消防给水设施 消防给水设施包括消防水源（消防水池）、消防水泵、消防增（稳）压设施（消防气压罐）、消防水箱、水泵接合器和消防给水管网等。 一、消防水泵 消防水泵是通过叶轮的旋转将能量传递给水，从而增加了水的动能、压能，并将其输送到灭火设备处，以满足各种灭火设备的水量、水压要求，它是消防给水系统的心脏。目前消防给水系统中使用的水泵多为离心泵，因为该类水泵具有适应范围广、型号多、供水连续、可随意调节流量等优点。 这里的消防水泵主要指水灭火系统中的消防给水泵，如消火栓泵、喷淋泵、消防转输泵等。 （一）设置要求 消防水泵是指在消防给水系统中（包括消火栓系统、喷淋系统、和水幕系统等）用于保证系统给水压力和水量的给水泵。消防转输泵是指在串联消防泵给水系统和重力消防给水系统中用于提升水源至中间水箱或消防高位水箱的给水泵。 在临时高压消防给水系统、稳高压消防给水系统中均需设置消防泵。在串联消防给水系统和重力消防给水系统中，除了需设置消防泵外，还需设置消防转输泵。消火栓给水系统与自动喷水灭火系统宜分别设置消防泵。 消防水泵和消防转输泵的设置均应设置备用泵。备用量的工作能力不
应小于最大一台消防工作泵。自动喷水灭火系统可按用一备一或用两备一的比例设置备用泵。 根据《建筑设计防火规范》的规定，下列情况下可不设备用泵： 1.当工厂、仓库、堆场和储罐的室外消防用水量小于等于25L/s。 2.建筑的室内消防用水量小于等于10L/s时，可不设置备用泵。（二）消防泵的选用 所选消防泵的产品应符合国家标准《消防泵》GB6245，并通过国家消防装备质量监督检验中心的检测。选择消防水泵的主要依据是：流量、扬程及其变化规律。通常可按以下要求选定： 1.水泵的出水量应满足消防水量的要求。 2.水泵的扬程应在满足消防流量的条件下，保证最不利点消火栓的水压要求。 3.最好是选用Q—H特性曲线平缓的水泵。 4.消防水泵一般均不应少于两台，一台工作，其余备用。单台泵的流量应按消防流量选择，同一建筑物尽量选用同型号水泵，以便于管理。关于消防专用水泵选用可以参考国家建筑标准设计图集《消防专用水泵选用及安装》。 （三）消防泵的串联和并联 1.消防泵的串联是将一台泵的出水口与另一台泵的吸水管直接连接且两台泵同时运行。消防泵的串联在流量不变时可增加扬程。故当单台消防泵的扬程不能满足最不利点喷头的水压要求时，系统可采用串联消防给水系统。消防泵的串联宜采用相同型号、相同规格的消防泵。
1、高层建筑给水系统 1.1概述 1.1．1分类 1）生活给水系统 （1）生活冷水系统 （2）生活热水系统 （3）饮用水系统 （4）中水系统 2)生产给水系统 （1）软化水系统 （2）循环冷却水系统 （3）游泳池及观赏水池给水系统 3）消防给水系统 1.1.2高层给水系统的组成 引入管、水表节点、升压和贮水设备、管网及给水附件4部分 与底层民用建筑相比，高层给水管网和附件具有如下特点 （1）系统必须进行竖向分区 （2）管网布置一般呈环状 （3）给水附件的形式、类别、数量多，标准高。 （4）竖直干管通常敷设在专用的管道竖井内，水平干管布置在专用管道层或技术层（夹）内。 （5）施工安装及维护工作量较大，技术水平要求高，需与建筑内其他工种配合。 1.1.3给水系统的竖向分区 高层建筑给水方式可高位水箱、气压罐和无水箱三种方式。 1）高位水箱给水方式 （1）高位水箱并联给水方式 （2）高位水箱串联给水方式 （3）减压水箱给水方式 （4）减压阀给水方式
（a ） （b ） （c ） （d ） 图1.1高层建筑高位水箱给水方式 （a ）并联（b ）串联（c ）减压水箱（d ）减压阀 2)气压给水设备给水方式 其中供水设备包括离心泵和气压罐 3）无水箱给水方式 近年来，人们对水质的要求越来越高，国内外高层建筑采用无水箱的调速水泵供水方式成为工程应用主流。 特点：保证水质；省去高位水箱，能保证压力；利用变频调速使水泵处于较高效率的运行。缺点是变频价格贵，维修复杂，一旦停电则断水。 1.2.2 各种给水方式比较 为了直观地分析比较给水方式水泵耗能情况，假设如下：某一建筑采用同样 分区和不同的给水方式，各区的供水负荷分别占建筑供水负荷的的比例为：低区（35米）占50%、中区（30米）占25%、高区（30米）占25%；各区的水头损失设定为该区高度的10%；各区的水泵效率相同，则表1.2中水泵扬水功率计算方法如下： 1) 高位水箱给水方式
如何选择高层建筑消防给水系统给水方式 摘要：本文论述了对消防给水系统给水方式起到决定性影响的因素；然后又对如何正确的选择消防给水方式进行了分析。通过论述本文文章，从而为有关的单位及工作人员在实际工作中提供一定的帮助作用。 关键词：高层建筑；消防给水系统；给水方式 整个高层建筑中，消防给水系统是其中非常重要的设施环节，直接关乎到人们的居住安全性和舒适性，那么，为了能够打造出高质量的消防技术系统，文章通过下文对相关方面的内容进行了阐述，从而为有关单位及工作人员在实际工作中提供一定的理论与技术支撑。 一、对消防给水系统给水方式起到决定性影响的因素 因为高层建筑的楼层数量较多，其高度较高，因此，对于消防给水系统的供水必然会带来一定的影响。所以，我们需要从实际情况出发，将科学合理的消防给水系统给水方式选择出来，并且，弄清楚其中的一些影响因素，特别是对于以下两个影响因素，必须要认真的进行把控： 1.自行喷水灭火 按照消火栓系统设计自动喷水灭火系统的竖向分区，从而能够更好的进行设计与施工，确保其应用效果。各个报警阀供水的最低喷头和最高喷头之间的高差应该低于或者等于50米，在1.2Mpa以下控制报警阀入口水压。 2.消火栓给水系统 建筑结构施工中所应用的材料、自身高度、管理与维修水平和设备的性能对室内消火栓给水系统给水方式有着决定性影响。其中，建筑高度对其带来的影响是最为大的。相关规定指出，应该在0.80Mpa以下控制消火栓口静水压力。在高于0.80Mpa后，应该对分区给水系统进行选择。当在0.5Mpa以上控制消火栓栓口的出水压力时，需要将减压装置设置于消火栓处。并且，需要按照这样的方式去布置消火栓给水系统的竖向分区。相关人士认为，当在0.80Mpa以上控制消火栓所承受的静水压力时，会考虑这一条。首先，渗漏问题非常容易出现在消火栓系统中，失火时，会增大水压，这样爆裂等事故就非常容易产生；其次，因为这种影响，将会不断增大消火栓竖向分区高度，造成消防水泵压水管变长、消防水泵扬程增大。在消防的过程中，一旦由于高压而出现事故，不但对灭火会带来影响，而且还会带来别的严重后果。所以，要在在0.80Mpa以下控制最低消火栓栓口的静压压力，进而确保消火栓系给水系统可以安全、稳定的运行，确保竖向分区科学合理。 二、正确的选择消防给水方式 高层建筑因为有着较大高度，对于高压部分消防给水系统的水?阂?求因为室外给水管网水压不能够有效的给予满足，所以，一定要加大压力。气罐给水、变频调速水泵、高位水箱和水泵等为常见的加压供水方式。《高规》中指出，在对高压给水系统进行应用时，可以不将高位消防水箱设置出来。当对临时高压给水系统进行选择应用时，需要将高位水箱
工程大学继续教育学院 高层建筑给水排水工程考试题库 一、填空题（本题共10题，每小题1分共10分）30题 1、建筑给水管道根据安装位置和起的作用不同分为给水干管，给水立管，给水支管。 2、自动喷水灭火系统喷头布置形式一般有形布置，长方形布置，菱形布置。 3、高层建筑给水方式分为串联给水方式，并联给水方式，减压给水方式。 4、建筑埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不小于0.50m；交叉埋设时不小于0.15m；且给水管应布置在排水管的上面。 5、在高层建筑中，塑料排水立管明设且管径大于等于110mm时，在立管穿越楼层处应设阻火装置或阻火圈。 6、伸顶通气管管径与排水立管管径相同。但在最冷月平均气温低于-13℃的地区，应在室平顶或吊顶以下0.3m处将管径放大一级。 7、建筑物雨水管道应单独设置，在缺水或严重缺水地区宜设置雨水贮存池。 8.高层建筑物的室消火栓系统是指10层以上的住宅建筑，高度大于24 米的其他民用建筑和公共建筑的室消火栓系统。 9.建筑排水系统按排除的污、废水种类不同，可分为以下三类，即
生活排水系统、工业废水排水系统、屋面雨雪水排水系统。 10.屋面雨水排水系统由天沟、雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。 11.自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成。 12.建筑消火栓给水系统一般由水枪、水带、消火栓、消 防管道、消防水池、高位水箱和水泵接合器及增压水泵等组成。 13.建筑排水通气管系统的作用主要是____排除臭气、保持气压稳定__、__补充新鲜空气_____、____降低噪音___。 14.化粪池是一种具有结构简单、便于管理、不消耗动力、和____造价低___等优点。局部处理生活污水的构筑物。 15.自动喷水灭火系统管道水力常见的计算方法有：作用面积法和特性系数法。 16.某由市政管网供水的住宅楼，管网服务压力为0.2MPa时，可供水至__四_层楼。 17、自动喷水灭火系统的报警装置主要有__水流指示器__、_压力开关__、__水力警铃_。 18.排水横管水力计算设计要素充满度、自净流速、管道坡度、最小管径 19.在高层建筑中常采用特殊单立管排水通气系统，其中有____苏维托，汽水分离汽水混合___.
某建筑消防给水系统设计与计算 3.1、消火栓系统 3.1.1、设计参数：室内消火栓用水量10 l/s ，充实水柱12m ，每支水枪的流量5.2 l/s ，每根竖管流量为10.4 l/s ，消防立管管径DN100。最低层消火栓所承受的静水压不大于0.8Mpa ，可不分区，采用一次供水的临时高压室内消火栓给水系统。选用 3.1.2消火栓系统的设计计算 1)消火栓间距的确定 消火栓保护半径R=L d +L s 式中R ——消火栓保护半径（m ）； L d ——水龙带敷设长度（m ）；乘以一个曲折系数0.8 Ld=0.8*25=20m L s ——水枪充实水柱在水平面上的投影（m ）；Ls=12*cos45=8.49m 0 消火栓的布置间距L=√（R 2-b 2） 式中L ——消火栓的布置间距（m ）； b ——消火栓最大保护宽度（m ）。 2)消防栓保护半径按下列公式计算： f R =Ld+Ls=16+8.49=24.49m 消火栓最大保护宽度：f b =9.3m 消火栓布置间距： L=65.223.949.242 222=-=-f f b R m 消火栓布置间距取23 m 。由于建筑物是塔式建筑，消防栓只能采用双出口消火栓，每层设置一个双出口消火栓。 3)消火栓管道系统计算 消火栓计算简图见图2-1。 水枪造式12m 充实水柱所需的水压Hq 按下式计算； Hq=m H H m f m f 90.1612 0097.021.1112 21.11=??-?=-φαα 4)水枪喷嘴射流量按下式计算： s L s L H B q q x xk /5/2.519.19577.1>=?==
常高压消防给水系统设计 摘要：本文以规范为依据讨论了常高压消防给水系统含义，通过计算明确了一至三层的建筑物属于常高压消防给水系统，并提出了建立区域集中高压水泵房的建议。 作者：党安田 关键词：常高压消防给水系统；集中高压水泵房；区域集中供水系统 随着科技的日新月异，我们在消防设计中可应用的技术越来越多，准确地理解消防给水系统含义，对于设计的合理性起着越来越重要的意义，“常高压消防给水系统”、“集中高压水泵房”等专业术语常令工程技术人员莫衷一是，无所适从。因此笔者认为，充分利用现有资料，探讨消防给水系统的含义，最终达成合理、优化、合法的共识乃当务之急。 《建筑设计防火规范》（以下简称“规范”）作为指导城镇规划，建筑设计的通用性防火要求，自发布以来，历经多次修
订。目前现行的规范为2006年12月1日开始实施。下面通过对规范的几个条文的对比及理解来阐述常高压消防给水系统。 一、规范对常高压消防给水系统的定义 “规范”第8.1.3条要求：“室外消防给水当采用高压或临时高压给水系统时，管道的供水压力应能保证用水总量达到最大且水枪在任何建筑物的最高处时，水枪的充实水柱仍不小于10.0m。” 8.1.3条条文说明：“室外消防给水系统按管网内的水压一般可分为高压、临时高压和低压消防给水系统三种。” 高压消防给水系统：“管网内经常保持足够的压力和消防用水量，火场上不需要使用消防车或其他移动式水泵等消防水泵加压，直接由消火栓接出水带就可满足水枪出水灭火要求的给水系统。” 临时高压消防给水系统：“在给水管道内平时水压不高，其水压和流量不能满足最不利点的灭火需要，在水泵站（房）内设有消防水泵，当接到火警时，启动消
– 44 – 现代物业?新建设 2012年第11卷第6期 现代建设 Modern Construction 随着社会和国民经济的不断发展，城市中的高层建筑也日趋发展。高层建筑的日益增长，带来的给水问题也越来越明显。在城市高层建筑的迅速发展时期，给排水设计中的一个重要方面，就是设计者能够保障建筑消防安全的建筑给水设计。给排水工程设计针对消防要求，也变得越来越严格，而这和高层建筑具有的复杂结构和楼层高是有一定关系的。在日常设计中，我们需要保障正常供给水的同时，也要保证建筑物的消防供水。在高层建筑给排水设计中，设计人员既要考虑到工程的投资成本，又要考虑到灭火和防火的可能性。然而给排水系统是一项比较复杂的工程，因此其设计过程也相应地比较复杂。本文在对高层建筑给水系统进行分析的基础上，为高层建筑工程施工提供一些参考。 1 几种常用的高层供水方式 1.1 无水箱供水方式 根据用户给水系统中的用水量，无水箱供水方式可以根据不同的情况，通过自动改变供水泵的实际转速，来保障供水泵总是处于高效率的工作状况，这种供水方式提高了供水泵的利用价值，没有高位水箱负荷、系统结构较为简单，供水可靠且稳定，管理维护较为便利等。但也存在着固有缺点：消耗大量能源、无调节水量，对动力系统难以进行有力保障。由于其消耗较多的能源，因而并不很受欢迎。 1.2 高位水箱供水方式 高层建筑给水设计的一个比较重要的方式是高位水箱供水方式，这种供水方式综合考虑了对水质的影响，根据供水用量就可以确定水箱容积，采用并联供水方式，水压供给得到了保证，各个区也有自己的供水泵。由于很多高层建筑将供水泵设置在地下室的供水泵房内，各区的联合供水由水箱和供水泵一起供给。这种供水方式方便了工作人员的管理和 浅谈高层建筑消防给水系统设计 杨林1 赵旭2 （1.江西省消防总队新余支队分宜县消防大队，江西 新余 338000； 2. 江西省消防总队新余支队，江西 新余 338000） 摘 要：对建筑消防给水系统的分析，要从经济、安全、合理的角度出发。本文论述了几种常用的高层供水方式，探讨消防给水系统的技术措施，对消防给水设计的问题进行了分析与探讨，以实现合理设计，从而保证系统安全、投资节约、维修方便。 关键词：高层建筑；消防；给水系统 中图分类号：TU35 文献标识码：A 文章编号：1671-8089（2012）06-0044-02 维护，让供水泵更集中地布置，各区的供水单位是独立的，每个供水泵都有自己的工作区，这样一来，就可以节约动力，节省水箱的空间，余留下的空间可以独立而不受影响。但这种方式的缺点是区分水箱需占建筑楼层一定的面积，对于房间布置比较困难。且这种布置方式，投资费用比较高，水泵台数较多，出水高压管线长。 1.3 气压水箱供水方式 通过供水泵增加压力，并使气压罐水量大小得以调节，控制供水泵工作是一种气压水箱供水方式。这种水泵供水方式的缺点较为突出，如水泵的工作效率比较低，气压罐水压波动比较大，提高了工作运行的成本，消耗了大量的钢材和能源。但也有其固有优点：有卫生保证，没有高位水箱的要求，供水可靠。由于管网所需的设计压力要比罐内的起始压力低了很多，因而这样很容易形成给水压过高的弊端，因而这种水箱供水方式不宜作为现代高层建筑首选的供水方式。 2 消防给水系统的技术措施 2.1 消防系统的减压措施 《高层民用建筑设计防火规范》规定：“消火栓栓口的静水压力不能大于0.8MPa，在消火栓栓口的静水压力大于0.8MPa时，应当采用分区给水系统。而当消火栓栓口的出水压力大于0.5MPa时，消火栓出口处应当设置减压装置”。通过将高层建筑的室外环状高压消防管网和室内消防系统的减压阀相连接，可以满足高层建筑消防系统的水压要求。这样可以提高整个系统的可靠性，减压阀应当采用并联阀组。 2.2 消防给水引入管道 为了安全起见，通常室内给水系统应用两条给水管路，这两条供水管路应都可以满足建筑消防用水的要求，在设置两条供水管路的前提下，如果一条供水管路发生了供水故
