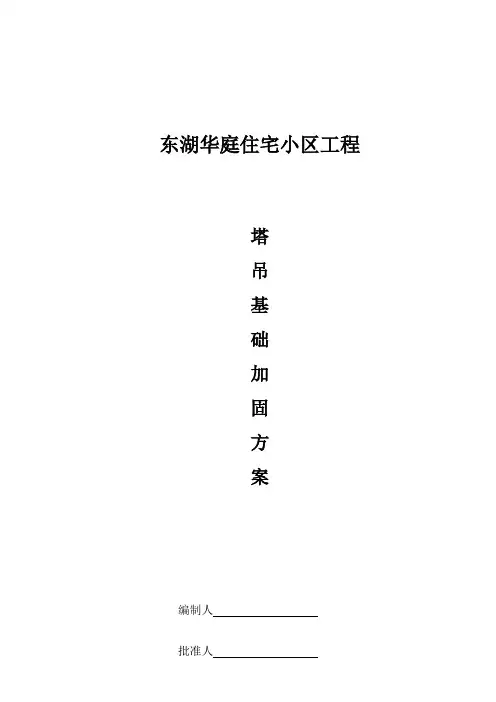

东湖华庭住宅小区工程
编制人
批准人
江苏省国立建设发展有限公司
海安东湖华庭项目部
2017年10月
2#、3#塔吊基础加固方案
一、概况：
东湖华庭住宅小区工程，2#、3#塔吊为小高层2、3、5#楼的垂直运输，塔吊基础表面标高同相应楼号的筏板标高-3.65, 2017年10月13日设计院结构变更，对1#、2#、3#、5# 楼下原有柱基的处理，基坑开挖底面标高为-5.95，低于塔吊基础面2.3m，与塔吊基础底面相差1.1m，对塔吊的稳定性带来不安全隐患，需对塔吊基础进行加固处理。
、塔吊基础位置及配筋:
塔吊编号型号塔吊中心安装位置
2#塔吊QTZ40 2#楼南侧，以14轴为中心，距B轴3.85m
精品文档 塔吊基础加固施工方案 1施工方案确定 1） 因预埋完的螺栓上头不在同一水平面上，导致塔吊基座安装完毕后，个 别螺帽紧完后螺栓丝未露出。螺栓的抗拉强度无法满足塔吊正常使用的要求， 由 此如何处理好螺栓抗拉强度满足塔吊正常安全使用是重中之重。 2） 经过多种方案分析及计算论证，确定采用后植筋法加固处理，即在塔吊 单腿种植16颗M30-8.8级高强度螺栓面覆承重钢板， 30圆钢与承重压板套丝 上螺母固定。 3） 材料选用 （3.1）螺栓设计抗拉[F1]=124 kN （破断拉力266.7 kN,种植深度500 mm ） 见植筋抗拔力计算； （3.2 ） 承重压板采用 280 mm X 120 mm x 20mm 材质：Q345B （3.4 ）采用固得植筋胶，产品标准 M30-8. 8级螺栓种植深度为500; 2植筋抗拔力计算 1、在植筋抗拔试验中发现有两种破坏形式，大部分是从混凝土中植筋底部 按近似B =10°?15°角度斜面破坏拔出（见图1），小部分因混凝土强度较低沿 植筋胶与混凝土之间界面被拔出（见图 2）。 植筋从混凝土斜面破坏（如图1）抗拔力 混凝土破坏面 植筋 植筋胶 植筋 植筋胶
由于图1中锥形底面积较小，不考虑该混凝土抗拔力，混凝土破坏的侧面积为：As=2n Lc 则混凝土抗拔力Ni=a2 f t As （公式1） 上式中，Ni—植筋抗拔力，KN； f t—混凝土的抗拉设计强度，N/mrh;（C35混凝土的抗拉设计强度值取 1.57 N/mm2） As—图1中混凝土倒锥体斜面面积； a2 —折减系数，无筋混凝土结构取值0.3?0.5 ;钢筋混凝土结构取值 0.5 ?0.7 在原塔吊基础（强度C35）中钻直径36mm ft径孔，按附图一（塔吊螺栓平面布置图）布置。M30螺栓种植深度500 mm由图1可得： 令B =12°，a2=0.5，c=500tg B =105.75mm L=500/cos B =511.56mm 3 2 As=2n Lc =33.97 X 10 mm 由公式（1）得（M30螺栓）N植筋抗拔力=0.5 X 1.57 X 33.97 X 10 =266.7KN 令B =12°，a2=0.5，c=420tg B =88.83mm L=420/cos B =429.71mm 3 2 As=2n Lc =23.97 X 10mm 2、群锚受拉内力计算 轴心拉力作用下（图3），各锚栓所承受的拉力设计值应按下式计算： NSd = N / n （公式2） 式中NSd-锚栓所承受的拉力设计值； N—总拉力设计值； n—群锚锚栓个数。
目录 、编制依据 二、塔吊选型 ................. 三、塔吊基础定位 ............. 四、塔吊基础施工做法 ......... 五、塔吊穿过地下室顶板处理措施 六、塔吊基础验算书 ...........
塔吊基础施工方案 一、编制依据： 1、雅砻江流域集控中心大楼工程施工图纸 2、塔吊租赁公司（四川疗望机械有限公司）出据的QTZ5013固定基础图 3、雅砻江流域集控中心大楼工程地质勘察报告 二、塔吊选型 本工程垂直运输主要通过塔吊完成，因工程体量较大，在主楼施工中拟采用型号为QTZ5013臂长50m高度135m的塔吊，安装在主楼西南角。 三、塔吊基础定位 1、塔吊中心位于1-3轴?1-4轴交1-A轴?1-B轴间，塔吊中心距1-4轴距离为1.30米，，塔吊中心距1-B轴距离为1.80米。（见下图） 塔吊基础定位图
2、塔吊预埋地脚螺栓定位尺寸见下图: A-A 四、塔吊基础施工做法： 塔吊基础基坑开挖一一浇垫层及砌砖胎模一一砖胎模表面 1： 3水泥沙 浆抹抹灰一一做防水一一绑扎钢筋笼一一预埋地脚螺栓一一浇筑基础混凝 土一一混凝土养护。 1、 塔吊基础基坑开挖与筏板基坑同时开挖，开挖放坡坡度 1： 2,坑底标高 为-11.5m ，在开挖前现场施工员放出灰线，由挖机同步开挖，机械开挖完成 后人工整 平。 2、 垫层厚度80mm 混凝土等级C15,原浆收光，采用240厚页岩实心砖Mu5 水泥砂浆砌筑基础侧模，内侧表面采用 15mn 厚 1： 3水泥沙浆抹灰压光。 3、 基坑内采用同地下室底板防水材料做防水，并对阴阳角位置进行加强处 理，与地下室底板防水连接成系统，以确保塔吊拆除后不再对基础位置的防 水进行处理。底面采用20mn 厚 1： 3水泥沙浆抹灰做防水保护层。 4、 塔吊基础钢筋笼绑扎： 塔吊基础水平钢筋同地下室抗浮板配筋：上部配双层双向咀6@150,下部配单 层双向竖向设血0@160,竖向拉筋为144根114，塔吊基础钢筋与地下室底 板钢筋绑扎成整体。 c 二 J d CJ ?宀 L ；：；? ■77 16楸4哋即螺 栓 配双黜+酗 C40混凝土铀 20團:3水泥沙麴护E — ■■ .: '、. '■ =1 ■ -i —1 80凰15混凝土胺
塔吊基础施工方案 (QTZ60) 编制单位： 编制： XXXX 审核： XX 批准： XX 编制日期： 2016年10月9日
塔吊基础施工方案 塔吊为QTZ60型基础设计为5800×5800,高度为1350,混凝土强度≥C30配上下两层钢筋，分别为φ25@220，φ25@220 ，拉筋φ12 。地基承载力≥0.2M pa。地基持力层位于第三层粉质沙土，天然地基地基承载力特征值为fak=130kpa。不满足设计要求，经计算基础面积，为5800×5800，其他不变（计算书附后）。 一、布置： 塔吊基础在K轴与6线交叉点为中心线。塔吊基础顶标高+0.500米。 二、基础施工： 1.放线、定位复核无误后，用挖掘机开挖，尺寸按5800×5800直上直下，挖至- 2.95米处。做40㎝厚、面积6.50×6.50二层三七灰土夯实后,再做100厚C10砼垫层,弹出钢筋位置线，上口砌挡土台，高200mm，防止雨水进入。坑底面设集水坑。 2.放入塔吊机座，固定牢固，保证四个固定支脚顶端所组成的平面与水平面的斜度不大于1/1000。绑扎钢筋，底板钢筋保护层按35、侧壁70。φ22主筋钢筋间距220，上下两层共为26×4=100根。上下两层间立筋间距440mm。钢筋安装完毕，验收合格并办理隐蔽工程记录后方可进行下一道工序。 三、混凝土浇筑 混凝土采用泵送商品混凝土，标号C30。混凝土体积45.4立方。 A.混凝土入场后及时检查坍落度，不符合要求时应退回或由搅拌站进行一次搅拌，现场对每车混泥土的出车时间，开始浇筑及持续时间等各时间段进行登记并留置试件。 B.混凝土分层浇筑，第一层500mm，第二层350mm，第三层350mm，用振捣棒振捣。操作时做到快插慢拔，在振捣时应插入下层混凝土中50mm，每一震点时间为20-30s。视其混凝土表面呈水平不再显著下沉，不再出现表面泛浆为宜。插点要均匀排列，移动间距不大于振捣棒作用半径的1.5倍，一般为40-50mm，振捣棒距模板边50-100mm为宜，应避免碰撞钢筋模板，预埋基座。 C.混凝土浇筑后表面用刮杆刮平，泌水应及时排除，及时覆盖浇水养护。 D.待混凝土强度达到70%以上时，可进行塔吊安装。
1.0 工程概况 1、工程名称：深业泰富广场（06地块）施工总承包工程。 2、工程地址：深圳市罗湖区笋岗街道梨园路与梅园路交汇处。 3、主要建设参与单位： 建设单位：深业泰富物流集团股份有限公司； 勘察单位：深圳市协鹏工程勘察有限公司； 设计单位：深圳市建筑设计研究总院有限公司； 施工单位：中建四局第三建筑工程有限公司； 监理单位：深圳市英来建设监理有限公司； 监督单位：。 4．主要技术、经济指标： 总用地面积：18600.5㎡； 总建筑面积：206971.0㎡； 建筑总高度：97.5m（A、B座）、99.4m（C座）；机房屋顶总高度104.5m（A座）、104.2m （B、C座）、26.0m（裙房楼梯间屋面）； 建筑层高：地下室负四层层高为3.2m；负三层层高为4.1m；负二层层高为3.3m；负一层层高为5.9m；首层高为6.0m；二～五层层高：4.5m；六～二十六层层高为3.5m（A、B座）； 六～三十一层层高为2.9m（C座）； 主要结构类型：框架-核心筒结构（A、B座）、部分框支剪力墙结构（C座）、框架结构（商业裙房），筏板基础； 栋数、层数：3栋、26层（A、B座）和31层（C座）（地下室4层）。 5、功能与用途：4层地下室为地下商业、共用停车库和公用设备用房；首层及以上为办公、商务公寓、商业，市政配套。 6、质量要求：合格。 7、总工期：731日历天，计划开工日期为2017年4月30日（具体以监理开工令为准），计划竣工日期为2019年4月30日。 8、本工程设计相对标高±0.000相当于绝对标高（黄海高程）13.80m。 2.0 塔吊基础设计依据
1、《建筑结构荷载规范》（GB50009-2012）。 2、《砼结构设计规范》（GB50010-2010）。 3、《建筑地基基础设计规范》（GB50007-2011）。 4、《建筑桩基技术规范》（JGJ94-2008）。 5、《工程测量规范》（GB50026-2007）。 6、《塔式起重机砼基础工程技术规程》（JGJT187-2009）。 7、桩基承台结构计算参见《钢筋砼建筑结构与特种手册》陈载赋主编。 8、业主提供的《深业泰富物流集团股份有限公司深业泰富广场一期项目拟建场地岩土工程勘察报告》（深圳市协鹏工程勘察有限公司<二〇一六年十一月>）。 9、业主提供的《深业泰富广场一期基坑支护设计施工图》（深圳市勘察研究院有限公司<二〇一四年八月>）。 10、深圳市建筑设计研究总院有限公司出具的《设计更改通知单》（结改02）及附图《注浆孔布置图》。 11、长沙中联重工科技发展股份有限公司提供的《（QTZ160）TCT7015-10E塔式起重机机使用说明书》。 12、本公司同类型工程施工经验。 13、本工程施工招标文件及相关施工图纸。 3.0 塔吊基础布置要求及相关参数 1、结合本工程周边环境并考虑本项目工程现场实际情况，拟定安装五台塔吊，分别编号为1号塔吊、2号塔吊、3号塔吊、4号塔吊、5号塔吊。五台塔吊主要承担着地下室及主楼施工期间的砖胎模砌筑材料及零星砼、钢管支架及模板周转材料、钢筋及型钢、机具、装饰装修材料吊运等作用。 2、1号塔吊型号为QTZ160（TCT7015-10E），为基础固定、外墙附着式，由中联重科股份有限公司生产。独立式起升高度为52m，附着式时起升最大高度可达200m。吊臂出厂时长为70m，可根据不同施工场地情况，可将吊臂另外组合成65m、60m、55m、50m、45m、40m、35m、30m 八种工作幅度。1号塔吊拟安装高度为124m，吊臂工作幅度60m。 3、塔吊基础设置于基坑内地下室底板中，具体位置详见塔吊平面布置图。1号塔吊基础采用压密注浆处理地基（详见2017年4月24日本工程设计单位深圳市建筑设计研究总院有限公司出具的结改-02号《设计更改通知单》），承台基础持力，基础承台尺寸8100×8100×2000。塔吊基础砼强度等级均为C35、抗渗等级均为P10，具体详见本方案中的相关附图。 【结改-02号《设计更改通知单》）】更改内容：结施B02（06地块底板平面布置图）中说明增加
目录目录 (1) 一、工程概况 (2) 二、安全防护措施......................... . (2) 2.1加设旋转角度限位器，错开各塔吊高度 (2) 2.2严禁超载，安装超载限制器 (3) 2.3其它安全措施 (3) 2.4科学管理，正确使用 (5) 三、附件....................................................................................... . (8) 1、操作人员名册............................................................................. (8) 2、塔吊安全操作规程 (8) 一、工程概况 工程位于：乌鲁木齐市苏州路 建设单位：乌鲁木齐经济技术开发区棚户区改造改造领导小组办公室 设计单位：乌鲁木齐建筑科学研究院 监理单位：乌鲁木齐兴盛建设监理有限公司 施工单位：乌鲁木齐市泰新建筑安装工程有限责任公司 为了满足本工程施工需要，结合现场实际情况，使塔吊吊运范围尽可能覆盖整个施工面，不产生可少产生盲区，并且满足安全要求，现场布置2台QTZ40塔吊，1#塔吊置在19#楼西侧，2#塔吊布置在14#楼东侧，两台塔吊之间的距离为95米，现有塔吊参数如下表所示： 编 型号首次安装高度拟安装高度回转半径臂长 号
1# QTZ40 14 28 46 47 2# QTZ63 15 36 46 50 因塔吊吊运范围在满足尽可能覆盖整个施工区域的同时，避免塔吊相互交叉覆盖区域可能出现相互碰撞现象，并为了保证塔吊的安全使用，特制定本措施。 二、安全防护措施 2.1加设旋转角度限位器，错开各塔吊高度 1、根据现场情况，为2#塔吊加设旋转角度限位器，限位角度。 2、为满足本工程吊装及安全需要，塔吊应比建筑物高出4～6m，同时，旋转半径交叉覆盖的两台塔吊之间起重臂须错开高度，相对高度不得小于2m，因此塔吊顶升高度确定为2#塔吊比1#塔吊高度高出10米。 2.2严禁超载。安装超载限制器 1、分析许多倒塔事故的发生，其主要原因都是由于超载造成，之所以形成超载一是由于重物的重量超过了规定；二是由于重物的水平距离超过了作业半径所致。安装力矩限制器后，当发生重量超重或作业半径过大，而导致力矩超过该塔吊的技术性能时，即自动切断起升或变幅动力源，并发出报警信号，防止发生事故。 2、塔吊在转换场地重新组装，变换倍率及改变起重臂长度时，都必须调整力矩限制器，对小车变幅的塔吊，选用机械型力矩限制器，必须和该塔吊相适应，应选择同一种厂型。 3、装有机械型力矩限制器的动臂变幅式塔吊，在每次变幅后，必须及时对超载限位的吨位，按照作业半径的允许载荷进行调整。 4、进行安全检查时，若无条件测试力矩限制器的可靠性，可对该机安装后进行的试运转记录进行检查，确认该机当时对力矩限制的测度结果符合要求，和力矩限制器系统综合精度满足±5%的规定。
目录 三、施工平面布置 -------------------------------------------------------------------------------------- - 1 -见附页 ------------------------------------------------------------------------------------------------------ - 1 - 四、编制依据 ------------------- - 2 - 五、塔吊基础计算书 ---------- - 2 -
一、工程概况 本工程7#楼为33层框剪高层建筑 工程名称：桓大·东方国际 建筑面积：24565.61m2 层数：33层 层高：99.0米 建设地点：重庆市璧山区青杠街道白云湖200号旁 建设单位：重庆市桓大建设集团房地产开发有限公司 二、基本参数 1、吊塔： 吊塔型号：QTZ63 起重工作幅度：最小2.5m 最大60m 额定起重量：1300kg-6000kg 最大工作高度：固定式110.0m 附着式220m 塔身截面积： 1.8m×1.8m 整机功就： 39KW 2、塔基基础：采用人工挖孔桩,桩顶标高—1.7米，桩端不设扩大头，桩端入中风化砾岩 1.50m；桩混凝土等级C30,桩长7.6m；钢筋HRB400。 承台尺寸长(a)=4.00m,宽(b)=4.00m,高(h)=1.70m，桩中心与承台中心1.60m,承台面标高-70cm；承台混凝土等级C35，底面双向68φ14@200。 三、施工平面布置 见附页
四、编制依据 《塔式起重机设计规范》GB/T13752-1992 《建筑地基基础设计规范》GB50007-2011 《建筑结构荷载规范》GB50009-2001（06版本） 《混凝土结构设计规范》GB50010-2010 南沙城-商务A栋工程《施工组织设计》及其建筑、结构施工图纸 QTZ6013型塔式起重机《使用说明书》 五、塔吊基础计算书 1.计算参数 （1）基本参数 采用1台QTZ63塔式起重机，塔身尺寸1.6m,基坑底标高-1.8m 现场地面标高0.00m,承台面标高-700mm；采用人工挖孔桩基础. （2）计算参数 1）塔吊基础受力情况
塔吊基础施工方案 一、塔吊基础参数 1、塔吊基础基本尺寸为6m*6m*1.40m，塔吊基础垫层选用C20砼，厚100mm，四周每边超出塔基400mm。塔吊基础严禁超挖。 塔吊基础选用强度不低于C35的商品砼浇筑，混凝土抗渗等级为P6。 2、6m*6m*1.4m 承台配筋。 塔吊基础配筋：T:X&Y25@200mm，B:X&YC25@200mm（即纵横向均31根钢筋），底保护层厚度100mm，四周及面保护层50mm，拉筋采用三级钢，直径14纵横间距400m m，马凳采用三级钢，直径25，纵横间距1000mm,马凳采用几字型马凳。 二、塔吊基础施工 2.1 放线定位 塔吊基础须根据方案塔吊定位图、平面布置图放线。 2.2 基础承台施工 1、塔吊基础承台施工时土方开挖采用自然放坡，坡度为1：1，考虑工作面上部坑边土方2. 0高采用台阶式挖除，确保坑壁的安全。塔吊基础严禁超挖，在施工塔吊基础时及后续塔楼承台施工时均需额外注意。 2、在土方开挖前，由项目施工员对挖土人员详细的技术交底。放好坡顶线，坡底线经复测及验收合格后开始挖土。 3、承台土方开挖用机械开挖至承台垫层底标高以上0.3m后停止，剩余土方采用人工开挖。 4、挖土过程要注意保护好工程桩，挖土机械不得碰撞，防止破坏桩体。 5、挖至基底后应及时进行基槽验收，合格后及时进行垫层等下一道工序施工，尽量避免土体暴露，防止土体水分蒸发损失，导致土体积膨胀或因下雨侵泡土体，必要时基底覆盖塑料薄膜，帆布等措施。 6、基坑顶离坑边500左右做临边防护栏杆，栏杆用黄黑相间的钢管搭设，栏杆高度为1.5米，设三道水平横向杆，并在围护栏杆四周用密目网封闭围护。 7、塔吊均在地下室底板上，均需要在基础施工阶段做好地下室的排水即可。 8、承台施工前，进行桩基检测及管桩桩顶与承台构造处理。 9、塔吊基础承台砖胎膜采用灰砂砖砌筑370mm 厚并用15 厚防水砂浆两边抹面，砖胎膜出地下室底板面500mm。 10、按塔吊说明书准确预埋件，防雷引下线一并预埋。基础模板要牢固，混凝土一次浇筑成型，振捣密实、砼面抄平。做好隐蔽验收记录及影像资料。基础浇筑完成后，要进行养护。
一、工程概况 荷康花园（2栋、3栋、4栋、5栋、6栋、幼儿园）工程位于深圳龙岗区深惠路与荷坳路交汇处，荷康城一期A区占地面积：23208.4㎡，住宅94692.24㎡，商业1720㎡，配套1150㎡，地库40701㎡（具体以国土局竣工查丈的面积为准），由2栋、3栋、4栋、5栋、6栋、幼儿园组成。 二、塔吊选型 根据本工程实际情况，为了能很好的组织材料水平、垂直运输，在施工现场共布置三台塔吊。一台（1#塔吊）布置1-3栋南侧，一台（2#塔吊）布置于1-4栋西边，一台（3#塔吊）布置4栋东侧。塔吊型号均为FO/23B（塔身截面2×2m），1#塔吊基础拟采用M126N（6000mm ×6000mm×1500mm），2#塔吊基础拟采用M101N（5600mm×5600mm×1350mm），3#塔吊基础拟采用M101N（5600mm×5600mm ×1350mm），砼强度等级不低于C35。1#塔机起重臂长50m，平衡重为16.1t，臂端最大吊重为2.3t；2#塔机起重臂长50m，平衡重为16.1t，臂端最大吊重为2.3t。该机最大起重力矩为145 t·m，最大起升高度为203.8m。最后一道附着以上的塔身节数≤15，两道附着之间塔身节数不大于12。整机尺寸和机械性能如下：
臂端部到另一台塔的塔身距离不小于2米③为方便材料的倒运，本工程两台塔吊吊臂的最大交叉距离为5米；确保其发挥最大效率且尽量能覆盖整个作业面;保证与塔楼外脚手架的安全距离不小于2.6m，并尽量减少对现有基坑边坡支护的破坏。根据以上原则，1#，2#、3#塔吊具体布置定位图见附图。
塔吊基础定位图 四、基础的选择 对于各种高度和各种型号的塔机来说，基础的选择取决于现场的地基承压力，如不能满足要求，应进行地基加固处理。根据说明书要求，基础表面平整度偏差≤1/1000。（基础钢筋绑扎图见附图）。本塔吊基础顶面绝对标高定为地下室底板顶面标高底100mm。塔吊基础会与该位置的地下室底板有部分重叠，因此在绑扎塔吊基础钢筋时，需预埋与底板同规格钢筋，待绑扎底板钢筋时，与其搭接。
塔吊基础加固施工方案 1 施工方案确定 1）因预埋完的螺栓上头不在同一水平面上，导致塔吊基座安装完毕后，个别螺帽紧完后螺栓丝未露出。螺栓的抗拉强度无法满足塔吊正常使用的要求，由此如何处理好螺栓抗拉强度满足塔吊正常安全使用是重中之重。 2）经过多种方案分析及计算论证，确定采用后植筋法加固处理，即在塔吊单腿种植16颗M30-8.8级高强度螺栓面覆承重钢板，30圆钢与承重压板套丝上螺母固定。 3）材料选用 （3.1）螺栓设计抗拉[F1]=124 (破断拉力266.7 ，种植深度500 )，见植筋抗拔力计算； （3.2）承重压板采用280 ×120 ×20，材质：Q345B； （3.4）采用固得植筋胶，产品标准M30-8．8级螺栓种植深度为500； 2 植筋抗拔力计算 1、在植筋抗拔试验中发现有两种破坏形式，大部分是从混凝土中植筋底部按近似β=10°～15°角度斜面破坏拔出（见图1），小部分因混凝土强度较低沿
由于图1中锥形底面积较小，不考虑该混凝土抗拔力，混凝土破坏的侧面积为：2π 则混凝土抗拔力N 1=As f a t ? ? 2 （公式1） 上式中，N 1 —植筋抗拔力，； t f—混凝土的抗拉设计强度，2；（C35混凝土的抗拉设计强度值取1.57 2 ） As—图1中混凝土倒锥体斜面面积； 2 a—折减系数，无筋混凝土结构取值0.3～0.5；钢筋混凝土结构取值0.5～0.7 在原塔吊基础（强度C35）中钻直径36直径孔，按附图一（塔吊螺栓平面布置图）布置。M30螺栓种植深度500 ，由图1可得： 令β=12°， 2 a=0.5，500β=105.75，500β=511.56 2π =33.97×1032 由公式（1）得（M30螺栓）N 1植筋抗拔力 =0.5×1.57×33.97×103=266.7 令β=12°， 2 a=0.5，420β=88.83，420β=429.71 2π =23.97×1032 2、群锚受拉内力计算 轴心拉力作用下(图3)，各锚栓所承受的拉力设计值应按下式计算： = N / n (公式2) 式中─锚栓所承受的拉力设计值； N─总拉力设计值； n─群锚锚栓个数。
目录 附：塔吊承台基础图 塔吊平面定位图 一、工程概况 1、工程名称：城投·四新之光工程 2、建设单位：武汉新天澜置业投资开发有限公司 3、设计单位：中信建筑设计研究总院有限公司 4、监理单位：武汉飞虹建设监理有限公司 5、施工单位：浙江省建工集团有限责任公司 6、工期要求：施工暂定总工期为820日历天 7、质量要求：验收合格。 工程地点及周边环境：本工程位于武汉市汉阳区“四新片区”，南侧紧邻四新南路，北侧隔二、三期空场地为办公区及生活区，西侧紧邻连通港西路，东侧紧邻子期路；建筑用地面积约为42389平方米，建筑总面积为平方米，其中地下室建筑总面积为平方米。地面建设有6栋高层住宅楼（C1， C3，C4，C5，C6，C7）和1栋（C2）46层超高层住宅，C1，C4，C6楼栋设有一层商业裙房，同时地块设有2栋配电房建筑（C8，C9）。工程设有一层地下室，为项目地下停车库及设备用房区域。拟建物具体特征一览表如下：
本工程主楼基础形式为钻孔灌注桩，桩，承台基础。地上均为剪力墙结构，地下为框架、框剪结构。结构的安全等级（含基础）为二级，耐火等级一级，烈度按六度设防，抗震等级为三级，主体结构的设计使用年限为50年。 二、地质情况
根据上部结构的特征和场地地质情况与现场实际状况，参考地质报告的结论和建议，基础采用四桩承台基础。桩采用钻孔灌注桩以第（4）或（5）层土层作为桩端持力层。 三、编制依据 TC5610/Q6012型塔机说明书 本工程《地质勘察报告》 设计图纸及施工组织设计中的总平面布置图 《建筑地基基础设计规范》GB50007-2011 《湖北省地基基础技术规范》DB42/242-2014 《建筑结构荷载规范》GB50009-2012 《混凝土结构设计规范》GB50010-2010 《建筑桩基技术规范》JGJ94-2008 《混凝土结构工程施工质量验收规范》GB50204-2015 《建筑机械使用安全技术规程》JGJ33－2012 《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010 《塔式起重机混凝土基础工程技术规程》JGJT187-2009 根据我公司施工项目经验，安全可靠，满足工程需求且合理使用。 四、塔吊选型布置及其性能
高层塔吊基础施工方案 一、编制依据 1、本工程施工组织设计； 2、本工程岩土工程勘察报告； 3、GB50202-2013《地基与基础施工质量验收规范》； 4、GB50205-2015《钢结构工程施工质量验收规范》； 5、GB50007-2011《建筑地基基础设计规范》； 6、GB50017-2014《钢结构设计规范》； 7、JGJ33-2012《建筑机械使用安全技术规程》； 8、本工程设计图纸； 9、TC5610型塔式起重机和TCT5013型塔式起重机使用说明书及其他相关规范。 二、工程概况 海博星都工程；工程建设地点：衡阳市高新技术产业开发区34号街区01号地块，东临光辉街，南临潭衡西连接线，总建筑面积：240000平方米；总工期：1000天。 本工程由衡阳恒勘房地产开发有限公司投资建设，深圳市物业国际建筑设计有限公司设计，湖南核工业建设有限公司地质勘察，友谊国际工程咨询有限公司监理，湖南湘江工程建设有限公司组织施工；由王建平担任项目经理。 工程说明：海博星都（衡勘花苑）住宅小区规划总用地面积为：45255.7m2(合67.88亩)（其中：代征道路绿化用地面积：1000.2平方米，净建设用地面积：44255.5平方米），总建筑面积：230042.4平方米，容积率为3.96，建筑密度为：22.71%，居住总户数：1151户，绿地率为：36.52%，机动车位：1709个。 本项目由两栋30层纯住宅（1#、2#）、三栋31层纯住宅（4#、5#、6#）、一栋30层商住楼（3#）、两栋18层商住楼（7#、8#）、一栋28层综合楼（9#）和一座两层地下室（其中1#楼建筑面积为21144.9m2, 2#楼建筑面积为31728.9m2，3#楼建筑面积为24849.8m2，
塔吊拆除补充方案 一、编制依据 1 月亮湾二期Ⅱ标段施工组织设计； 2月亮湾二期Ⅱ标段施工图纸； 3 塔式起重机使用说明书； 4 《建筑施工手册》（第四版） 5 《建筑扣件式脚手架安全技术规范》； 二、工程概况 衢州市西区月亮湾二期Ⅱ标9#楼、7#楼工程中间安装了一台QTZ80（H5810）型自升固定式塔式起重机。该塔吊施工现场安装高度为40m，起重量为0.8吨，最大起重量为6.0吨，起重臂长为58m，已设一道附墙装置，塔身安置于地下车库5轴-9轴交G-F轴底板内。现工程主体结构工程已完成，需对该塔吊进行拆除。为保证施工现场塔吊拆除安全，确保塔吊拆除工作顺利完成，特编制此专项施工方案。 本塔吊的拆卸均由专业公司负责施工，拆除方案由专业公司负责编制，施工中要严格按照厂家提供的使用说明书和编制的拆除方案的要求执行，如果拆除工况与使用说明书的要求不符，专业公司应另外编制详细的拆除方案，报相关部门批复后，方可进行施工。 三、准备工作 拆除作业前应消除拆除空间、地面的障碍，来确定拆装塔吊的位置及汽车吊作业地点及塔吊构部件被拆后的堆放位置。督促拆装人员做好工具，索具塔吊限位、保险、电器电缆、液压顶升系统及劳动防护用品的检查工作。确认正常，办好拆塔前交接手续和对拆除方案交底后方进行拆卸作业。
1、施工现场也会再根据塔吊所处位置以及汽车吊大臂长度，来布置作业道路及作业区域。 2、汽车吊停放位置位于地下室车库顶板上，行走路线（详见附后图）。 3、汽车吊作业点顶板下部四周采用钢管进行加固，钢管间距加密为80cm*80cm，再加水平杆、剪刀撑及架托进行支撑加强。且汽车吊四撑角尽量安放在我们已做好用红油漆标记的地下室柱或梁位置上。 4、汽车行走通道上通长铺设至少5mm钢板，并在钢板底部再铺一道模板。 5、准备支腿下交叉垫置汽车吊的枕木等，支腿为20cm*30cm。 6、作业面及行走位置均用临时围挡拦住，并派专人看护。 四、施工布署及加固方式、计算 设计院提供的车库顶板上可承受荷载值：车库顶板上可承受荷载4KN/m2。 塔吊的拆除采用一台25T的汽车起重机，汽车起重机在车库顶板上行走时，车库顶板下必须进行支顶加固（见计算）。 车库顶板上可承受荷载4KN/m2。 汽车吊自重加配重300KN，塔吊单个配件的最大重量为75KN 1、汽车吊在车库顶板上行走时需对车库顶板进行加固： 在汽车吊运行的范围内在保证地下室底板及后浇带模板未拆除的情况下再采用立杆进行加固，在立杆设置在基础底板与地下一层顶板之间，立杆采用长度合适的壁厚3.25mm，φ48钢管的钢管，底部垫300宽50厚木跳板，顶部采用用5*10木方加模板与车库顶板接触，采用钢管顶拖进行支撑，纵横间距1000mm，步距1500mm。架体应设置水平，竖向剪刀撑，剪刀撑与立杆或大横杆连接采用旋转扣件。剪刀撑的纵向接长采用三个旋转扣件搭接，不采用对接扣件，接头处长度大于1000mm；所有扣件要紧固，可用力矩扳手实测，要求达到
塔吊基础专项施工方案 一、工程概况 本工程位于深圳市福田区福强路金地工业区，总用地面积为5687.80m2，总建筑面积33771.27m2；地下室建筑面积：6831.91 m2 ，其中：人防地下室建筑面积787 m2 ，非人防地下室建筑面积6044.91m2，地上部分建筑面积26939.36m2。其中：住宅建筑面积25083m2 商业建筑面积1300m2，其他建筑面积556.36m2。使用年限为50年，建筑耐火等级为一级，屋面防水等级为II级,防水耐用年限为15年。桩基为静压预应力管桩（￠500及￠400），￠500单桩竖向承载力特径值为2500ＫＮ。 二、编制依据 2.1、《塔式起重机使用说明书》 2.2《岩土工程勘察报告》 2.3《建筑地基基础设计规范》（GB50007-2002） 2.6《地基与基础施工及验收规范》（GBJ202-83） 2.7《混凝土结构设计规范》（GB50010-2002） 2.8《混凝土结构工程施工及验收规范》（GB50204-92） 2.9《钢结构设计规范》（GB50017-2003） 2.10《钢结构工程施工及验收规范》（GB50205-95） 2.11广东省《预应力砼管桩基础技术规程》（ＤＢＪ\Ｔ15－22－98）
三、塔吊选型 根据本工程特点及吊装施工及施工现场材料垂直运输的要求，采用中联建设机械产业公司生产的ＴＣ5613型塔式起重机。该型塔吊臂长56M，末端起重2.63T。ＴＣ5613型塔吊随机《使用说明书》，塔吊基础地耐力要求不低于110000Pa，结合本工程地质勘察资料及塔吊的高度进行分析，塔吊若直接采用整体式钢筋混凝土基础较难满足承载力，尤其是沉降方面的要求，故研究决定设计采用增加桩基础，桩径500mm的摩擦桩4根，桩间距4m，设计单桩承载力R=2500KN （250t），桩上面设置整体式钢筋混凝土基础，基础长和宽a\b=6000/6000mm，高h=1350mm。 （详见塔吊基础尺寸及配筋图） 四、塔吊基础设计计算书 参考信息：详见塔式起重机使用说明书（见附页） 塔吊型号：ＴＣ5613型。自重（包括压重）：1300ＫＮ，最大起重荷载8Ｔ， 塔吊倾覆力距：1096ＫＮ.Ｍ，塔吊起重（最大）高度：180.4Ｍ。砼强度等级：Ｃ30,钢筋级别：Ⅱ级。承台的长度及宽度：6000ＭＭ. 承台厚度：1350ＭＭ。 1、塔吊基础承台顶面的竖向力与弯距计算 ⑴塔吊自重（包括压重）Ｆ1=1300 KN （130t） ⑵塔吊最大起重荷载：Ｆ2＝80 KN 作用于桩基承台面顶面的竖向力：Ｆ＝1.2*（Ｆ1+Ｆ2）＝1656
目录 第一章编制依据 ........................................................... 错误!未指定书签。第二章工程概况 ........................................................... 错误!未指定书签。第三章塔吊选型及相关参数信息............................................... 错误!未指定书签。 3.1塔吊选型......................................................... 错误!未指定书签。 3.2塔吊技术参数...................................................... 错误!未指定书签。 3.3塔吊自重......................................................... 错误!未指定书签。第四章塔吊基础型式........................................................ 错误!未指定书签。第五章QTZ80塔吊基础的计算书.............................................. 错误!未指定书签。 5.1四桩承台计算书.................................................... 错误!未指定书签。 5.2五桩承台计算书.................................................... 错误!未指定书签。第六章基础制作 ........................................................... 错误!未指定书签。 6.1管理机构及劳动力计划.............................................. 错误!未指定书签。 6.2施工部署......................................................... 错误!未指定书签。 6.3质量保证措施...................................................... 错误!未指定书签。 6.4安全保证措施...................................................... 错误!未指定书签。第七章附图............................................................... 错误!未指定书签。 7.1塔吊基础平面定位图................................................ 错误!未指定书签。 7.2承台剖面图、配筋表错误!未指定书签。
一.编制依据 本工程地质勘察报告，塔吊安装使用说明书、《钢结构设计规范》（GB50017－2014）、《钢结构设计手册》（第三版）、《建筑桩基技术规范》（JGJ94－2014）、《建筑地基基础设计规范》（GB50007－2011）等。 二.工程概况 1．本工程建筑面积为34515.2 m2。项目总建筑面积约为34515.2平方米（其中地上建筑面积23472.6平方米，地下建筑面积11042.6平方米），地下2层，地上5、10层。 2．本工程的±0.000相当于绝对标高+4.9 m，自然地面绝对标高+4.63 m。 3．本工程在基坑范围内布置一台QT-5610塔吊，臂长50米，方可满足基础和主体各阶段施工需要。 4．桩侧极限摩阻力标准值fs及桩端极限端阻力标准值fp值表 层号土层名称 Ps值 （MPa） 预制桩钻孔灌注桩抗拔系数fs(kPa) fp(kPa) fs(kPa) fp(kPa) λ ②粉质粘土0.76 15 15 0.7 ③淤泥质粉质粘土0.49 15 15 0.7 ③ 夹砂质粉土 1.99 6m以浅15 6m以浅15 0.7 6m以深20 6m以深15 ③淤泥质粉质粘土0.49 6m以浅15 6m以浅15 0.7 6m以深20 6m以深15 ④淤泥质粘土0.60 25 20 0.7 ⑤粘土0.88 30 25 0.7 ⑥粉质粘土 2.80 70 55 0.7 ⑦ 1 砂质粉土8.49 80 4500 60 1400 0.6 ⑦2-1砂质粉土15.57 100 6000 70 1800 5．本工程拟采用组合式塔吊基础，即：钻孔灌注桩+型钢格构式立柱+钢平台。由4根格构式钢柱子组成，高9.5米，格构式钢柱尺寸480*480，采用∠140*140*12，缀板采用440*200*12，钢柱埋人搅拌桩内3米，格构柱之间采用18#槽钢作水平和斜向支撑。钢结构的连接形式采用焊接。
1.编制依据 1、成都珠江新城国际A区工程提供的相关图纸及数据。 2、现行国家及成都市政府有关部门相关标准及规范、规定： （1）《塔式起重机》（5031-2008）； （2）《塔式起重机安全规程》（5144-94）； （3）《塔式起重机技术条件》（9462-1999）； （4）《建筑地基基础设计规范》（50007-2002）； （5）《混凝土结构设计规范》（50010-2002）； （6）《建筑地基基础工程施工质量验收规范》（50202-2002）； （7）《电气安装工程施工及验收规范》（232）； （8）《塔式起重机操作使用规程》（100—1999）； （9）《施工现场临时用电安全技术规范》（46-2005）； （10）《建筑机械使用安全技术规程》（33-2001）； （11）《施工现场临时用电安全技术规范》(46-88)； （12）《70/30塔式起重机安装使用说明书》（塔吊厂家提供的技术资料以及数据和图纸）； （13）现场勘察报告《珠江新城A区工程岩土工程详细勘察报告》（中南勘察设计院（湖北）有限责任公司）； （14）城乡建设环境保护部关于加强塔式起重机安全使用管理的若干规定； （15）其它成都市相关文件要求。 2.工程概况 2.1工程项目基本概况
2.2工程概况 由我局承建的成都珠江新城国际A区工程（以下简称“本工程”），其一期工程为A0和A4#楼，在结构施工阶段需用5台塔式起重机配合施工；二期工程为A1、A1.5、A2、A3#楼，在结构施工阶段需用3台塔式起重机配合施工。为确保安全顺利地完成塔吊施工，项目部技术人员经过对施工现场的实际勘察及与塔吊安装技术人员会研，编制《成都珠江新城国际A区工程1#塔吊基础施工方案》（以下简称《方案》），用以指导塔吊基础的施工作业。 本工程总建筑面积达72.3万㎡，地下室总面积约为21.7万㎡，地上建筑总面积约为50.6万㎡；其中，一期地上建筑面积约19万㎡，地下建筑面积约为13万㎡；二期地上建筑面积约31.6万㎡，地下建筑面积约为8.7万㎡。整个地块主要配置由四栋超高层办公塔楼和商业组成，依次从地块的西侧沿南北走向依次布置，高度从南往北降低，与用地北面D地块的塔楼共同构成一个高层带，以A1塔楼（230m）为起点标志。地块的东侧为大型商业，是包含大型百货商场、影院、零售商业、餐饮、娱乐为一体的商业综合体。 本工程的高层部分为A1、A2、A3、A4#塔楼，A1#楼为办公楼，高度为229.50m，地上总层数为53层，标准层高为4.250m；A2#楼为公寓楼，高度为190.15m，地上总层数为53层，标准层高为3.50m；A3#楼为公寓楼，高度为172.50m，地上总层数为48层，标准层高为3.50m；A4#楼为办公楼，高度为146.50m，地上总层数为35层，标准层高为3.90m。本工程的商业部分为A0、A1.5#楼，A0高度为29.50m，地上总层数为4层，局部为5层；A1.5高度为12.80m，地上总层数为2层；地下室为3层，基底标高为-18~22米。 2.3 1#塔吊基础定位情况说明 本工程总基地面积约为7.6万㎡，建筑体量相当巨大，根据本工程料场位置、
目次 1 工程概况 (2) 2应急预案目的 (2) 3预防措施 (2) 4加固方案 (3) 5 加固实施 (4) 6 安全措施 (5)
一、工程概况 人民路285#改造工程，东临鞍山路，西临人民路，北临嘉善路，南临乐购。由青岛联创实业有限公司投资兴建，青岛腾远设计事务所有限公司设计，山东琴岗工程建设监理有限责任公司监理，江苏茂盛建设有限公司承建。 本工程共4个楼座（3、4、7、9号楼），地下一层为人防及车库，总建筑面积为92458.44平方米,其中地下建筑面积为29120平方米, 地上建筑面积为63338.44平方米，结构形式为剪力墙结构。地下1层，层高3.6-5.1米不等，地上13~29层不等，3#楼高度为57.7米，4#楼高度为53.2米，7#楼高度为85.0米，49.44米，9#楼高度为46.6米，52.8米，58.4米。 根据建管局要求，QTZ40初次安装高度为其自由高度的80%，QTZ60高度为其自由高度的70%，均无附着装置。本工程安装塔机QTZ40一台、QTZ63三台，其中南侧3#楼塔机无附着装置自由高度40米，4#楼塔机无附着装置自由高度32米，7#楼塔机无附着装置自由高度36米，9#楼塔机无附着装置自由高度36米。 二、应急预案目的 建筑工地塔机在强台风侵袭后易造成塔机倾斜、弯折、倒塔现象。给人的生命、财产造成极大的损失。为了保证施工现场工人、塔机的安全，减少台风期间经济损失。项目部决定开展塔吊加固应急演练，保证在台风来临之前，施工现场能够高效有力的对塔机采取加固。 三、预防措施 3.1施工现场的塔机，应安装风级风速报警器，并有瞬时风速风级的显示能力。当风力大于6级时能发出报警信号，停止一切吊装作业，包括塔机的顶升加节作业。 3.2每年的7—9月份是台风多发季节，塔机司机须具有预防和处理瞬间突发
X X X X 北区实训楼 塔吊基础 专 项 施 工 方 案 编制人： 审核人： 审批人： X X建设集团有限公司 Shanhe Construction Group Co.Ltd. 二零一七年五月
目录 1、编制依据 (3) 2、工程概况 (3) 3、塔吊机主要技术性能 (6) 4、塔吊选型及位置确定 (10) 5、塔吊基础施工要点 (10) 6、安全技术措施 (11) 7、塔吊基础的监测、监控 (12) 8、塔吊基础计算书 (11) 9、附图 (13)
XXXXXX技术学院北区实训楼工程塔吊基础施工方案 1、编制依据 1.1 《建筑地基基础设计规范》GB50007-2011； 1.2 《混凝土结构设计规范》GB50010-2010； 1.3 《钢结构设计规范》GB50017-2012 1.4 《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010 1.5 《塔式起重机混凝土基础工程技术规程》 JGJ/T187-2009 1.6《建筑起重机械安全监督管理规定》（建设部166号令）； 1.7《塔式起重机安全规程》（GB5144-2006）； 1.8《危险性较大的分部分项工程安全管理办法》（建质[2009]87号文）； 1.9《施工现场机械设备检查技术规程》（JGJ160-2016）； 1.10《建筑工程安全生产管理条例》（国务院令第393）； 1.11《建筑机械设备检查技术规程》（JGJ33-2012）； 1.12 QTZ63塔式起重机使用说明书； 1.13 XXXXXX技术学院北区实训楼工程勘察报告。 2、工程概况 2.1基本概况 工程概况
